IREX050BK - Kauko-ohjain NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	RF-kaukosäätimen jatkaja
Merkki	Nedis
Malli	IREX050BK
Artikkelinumero	IREX050BK
Mitat (P x L x K)	78 x 43 x 19 mm
Virtalähde	5 VDC, 100 mA micro-USB-portin kautta
Virrankulutus	1 W
Toimintaetäisyys	7 m
Taajuusalue	Infrapuna
Mukana toimitetut IR-anturit	3 (pituudet: 1 m, 1,5 m, 2 m)
Päätoiminnot	Vahvistaa ja laajentaa kaukosäätimen infrapunasignaalin piilotettuun laitteeseen
Käyttötarkoitus	Vain sisätiloihin, ei-ammattikäyttöön
Turvallisuusohjeet	Älä altista vedelle tai kosteudelle; älä avaa tuotetta; irrota virtajohto ongelmatilanteessa; korjaus vain ammattitaitoisen teknikon toimesta
Huolto ja puhdistus	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä hankaavia aineita.
Mukana tulevat lisävarusteet	RF-jatkaja, 3 IR-anturia (1 m, 1,5 m, 2 m), micro-USB-kaapeli, IR-vastaanotin, 2 ruuvia, koukut

Usein kysytyt kysymykset - IREX050BK NEDIS

Miten Nedis IREX050BK -kaukosäätimen jatkaja asennetaan?

Varmista, että kaikki laitteet ovat jännitteettömiä. Liitä IR-jatkaja (③) Tx-porttiin (⑦). Kiinnitä IR-vastaanottimen kaapeli (⑧) koukuilla ja liitä se Rx-porttiin (⑥). Aseta vastaanotin kaukosäätimen lähelle ja jatkaja laitteen lähelle. Liitä micro-USB-kaapeli (④) USB-porttiin (②) ja sitten virtalähteeseen.

Mikä on jatkajan enimmäisetäisyys?

Toimintaetäisyys on 7 metriä vapaassa tilassa.

Kuinka monta infrapuna-anturia toimitetaan?

Sarja sisältää 3 IR-anturia Y-tyyppiä, pituudet 1 m, 1,5 m ja 2 m.

Toimiiko jatkaja kaikkien kaukosäätimien kanssa?

Kyllä, se vahvistaa ja laajentaa minkä tahansa infrapunalla toimivan vakio-kaukosäätimen signaalia.

Mitä virtalähdettä tarvitaan?

Virta saadaan micro-USB-kaapelilla (mukana) 5 VDC ja 100 mA tulolla. Virrankulutus on 1 W.

Mitä tehdä, jos jatkaja ei toimi?

Tarkista IR-kaapeleiden liitännät ja varmista, että virtalähde on kytketty. Jos ongelma jatkuu, irrota laite ja ota yhteyttä ammattitaitoiseen teknikkoon. Älä avaa tuotetta.

Voinko käyttää jatkajaa ulkona?

Ei, tuote on tarkoitettu vain sisäkäyttöön. Älä altista vedelle tai kosteudelle.

Miten laite puhdistetaan?

Puhdista kuivalla ja pehmeällä liinalla. Älä käytä liuottimia tai hankaavia aineita.

Onko tuotteessa merkkivaloja?

IR-anturit on varustettu LEDeillä, jotka osoittavat toiminnan signaalin lähetyksen aikana.

Onko tuotteella takuu?

Nedis myöntää takuun voimassa olevan lainsäädännön mukaisesti. Lisätietoja saat yksityiskohtaisesta ohjekirjasta verkossa osoitteessa ned.is/irex050bk.

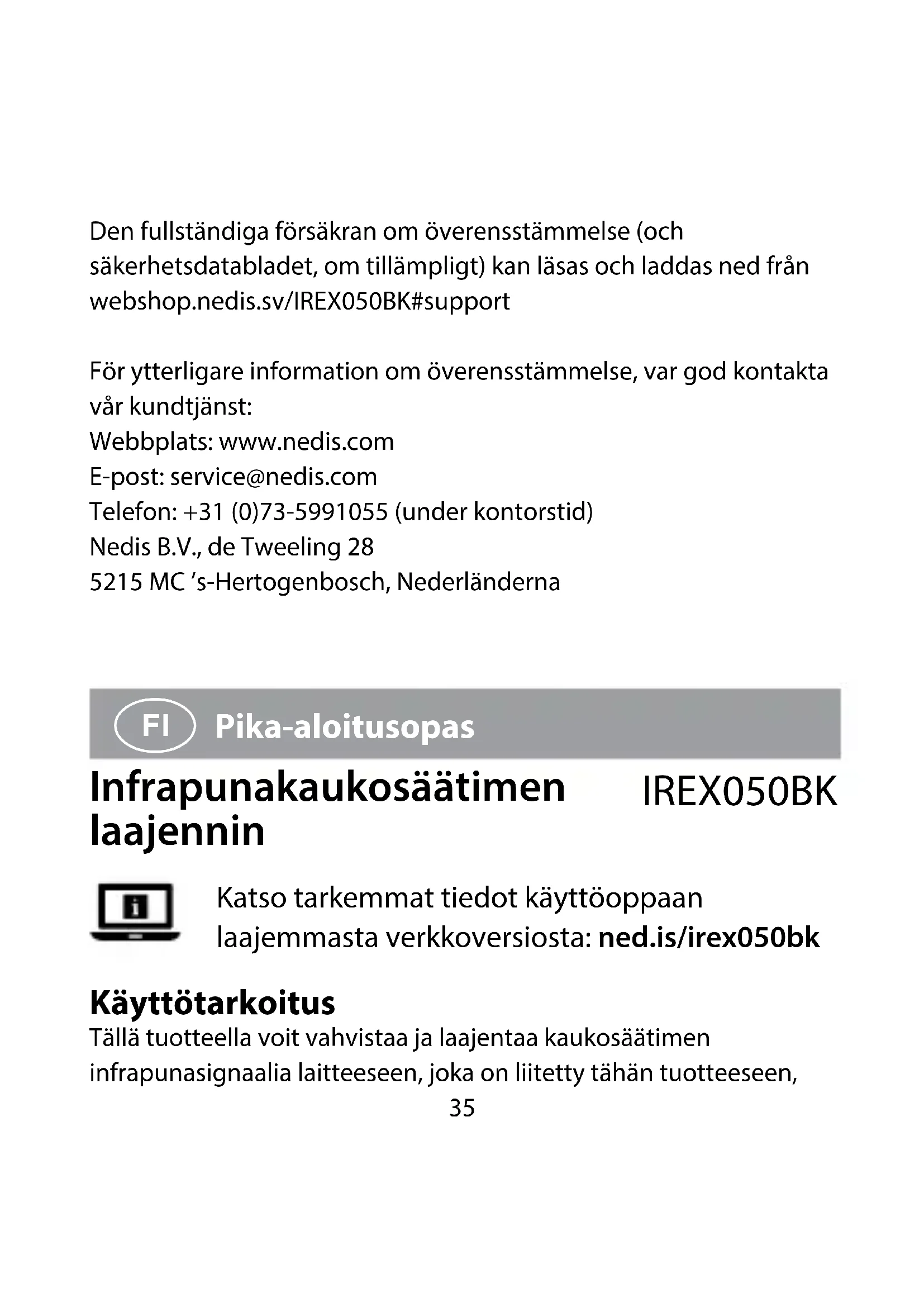

KÄYTTÖOHJE IREX050BK NEDIS

Infrapunakaukosäätimen laajennin

IREX050BK

Katso tarkemmat tiedot käyttöoppaan

laajemmasta verkkoversiosta: ned.is/irex050bk

Käyttötarkoitus

Tällä tuotteella voit vahvistaa ja laajentaa kaukosäätimen infrapunasignaalia laitteeseen, joka on liitetty tähän tuotteeseen,

vaikka laitteesi eivät olisi näkyvissä.

Tuote on tarkoitettu vain sisäkäyttöön.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

Tekniset tiedot

Tuote Infrapunakaukosäätimen	laajennin
Tuotenro IREX050BK
Mitat (p x l x k) 78 x 43 x 19 mm
Toiminta-alue 7 m
Infrapunan taajuusalue 30–60 KHz
Laajentimen anturit 3 Y-tyyppistä LED-merkkivaloa(1, 1,5, 2 m)
Ottoteho 5 VDC ; 100 mA
Virrankulutus 1 W

Tärkeimmät osat (kuva A)

1 Infrapunakaukosäätimen laajennin

2 Micro-USB-portti 3 Infrapunalaajennin

4 Micro USB – USB -kaapeli
5 Ruuvit (2 kpl)
6 Infrapunavastaanottimen portti Rx

7 Infrapunavastaanottimen
portti Tx
8 Infrapunavastaanotin

Turvallisuusohjeet

VAROITUS

• Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.
• Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen laite välittömästi.
• Varo pudottamasta ja tönäisemästä tuotetta.
• Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.
• Irrota tuote sähköpistorasiasta ja muista laitteista, jos ongelmia ilmenee.
• Älä altista tuotetta vedelle tai kosteudelle.
• Älä avaa tuotetta.
• Jos virtajohto vaurioituu, se on vaihdettava erikoiskaapeliin tai kokoonpanoon, joita saa valmistajalta tai sen huoltoedustajalta.
• Käytä vain mukana toimitettuja osia.

Tuotteen asentaminen

Varmista, että kaikki laitteet, jotka haluat yhdistää, on kytketty pois päältä.

1. Liitä infrapunalaajennin A ③ infrapunavastaanottimen porttiin Tx A⑦.
2. Kiinnitä infrapunavastaanottimen kaapeli A ⑧ koukuilla.
3. Kytke kaapeli A ⑧ infrapunavastaanottimen porttiin Rx A⑥.
4. Aseta A ⑧ lähelle kaukosäädintä.
5. Aseta infrapunakaukosäätimen laajennin A ① ja A ③ lähelle laitettasi.
6. Liitä Micro USB – USB -kaapeli A ④ USB-porttiin A②.
7. Kytke A ④ virtalähteeseen.

Vaatimustenmukaisuusvakuutus

Nedis B.V. ilmoittaa valmistajana, että tuote IREX050BK tuotemerkistämme Nedis ^® , valmistettu Kiinassa, on testattu kaikkien asiaankuuluvien CE-standardien ja määräysten mukaisesti ja tuote on läpäissyt kaikki testit. Tämä sisältää RED 2014/53/EU -direktiivin siihen kuitenkaan rajoittumatta.

Täydellinen vaatimustenmukaisuusvakuutus (ja käyttöturvallisuustiedote, mikäli käytettävissä) on saatavilla ja ladattavissa osoitteesta webshop.nedis.fi/IREX050BK#support

Lisätietoa vaatimustenmukaisuudesta saat ottamalla yhteyttä asiakaspalveluun:

Sähköposti: [e-mail]

Puhelin: [phone] (toimistotyöaikana)

Nedis B.V., de Tweeling 28
