BEDIENUNGSANLEITUNG IREX050BK NEDIS
Weitere Informationen finden Sie in der erweiterten Anleitung online: ned.is/irex050bk
Bestimmungsgemäße Verwendung
Dieses Produkt verstärkt und erweitert das Infrarotsignal von einer Fernbedienung zu einem mit diesem Produkt verbundenen Gerät,
auch wenn Ihre Geräte verdeckt sind.
Das Produkt ist nur zur Verwendung innerhalb von Gebäuden gedacht.
Das Produkt ist nicht für den professionellen Einsatz gedacht.
Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.
Spezifikationen
| Produkt IR-Fernbedienungs-Extender | |
| Artikelnummer IREX050BK | |
| Größe (L x B x H) 78 x 43 x 19 mm | |
| Betriebsbereich 7 m | |
| Infrarot-Funkfrequenzbereich 30 - 60 KHz | |
| Erweiterungssonden 3 Typ Y LEDs (1, 1,5, 2 m) | |
| Eingangsleistung 5 VDC ; 100 mA | |
| Stromverbrauch 1 W | |
Hauptbestandteile (Abbildung A)
1 IR-Fernbedienungs-Extender
2 Einschub für Micro-USB-Karte
3 IR-Extender
4 Mikro-USB-Kabel
5 Schrauben (2x)
6 Infrarot-Empfänger-Anschluss Rx
7 Infrarot-Empfänger-
Anschluss Tx
8 IR-Empfänger
Sicherheitshinweise
WARNUNG
- Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.
- Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Gerät unverzüglich.
- Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
- Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
- Trennen Sie das Produkt vom Stromanschluss und anderer Ausrüstung, falls Probleme auftreten.
- Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
- Öffnen Sie das Produkt nicht.
- Wenn das Netzkabel beschädigt ist, muss es durch ein Spezialkabel oder eine Spezialbaugruppe vom Hersteller oder Servicepartner ersetzt werden.
- Verwenden Sie nur die mitgelieferten Teile.
Installation des Produkts
Stellen Sie sicher, dass alle Geräte, die Sie verbinden wollen, ausgeschaltet sind.
- Stecken Sie den IR-Extender A ③ in den Infrarot-Empfänger-Anschluss Tx A ⑦.
- Befestigen Sie das Kabel des IR-Empfängers A ⑧ mithilfe der Haken.
- Stecken Sie das Kabel von A ⑧ in den Infrarot-Empfänger-Anschluss Rx A ⑥.
- Platzieren Sie A ⑧ in der Nähe der Fernbedienung.
- Platzieren Sie den IR-Fernbedienungs-Extender A ① und A ③ in der Nähe Ihres Geräts.
- Stecken Sie das Mikro-USB-Kabel A ④ in den USB-Anschluss A②.
- Verbinden Sie A ④ mit einer Stromquelle.

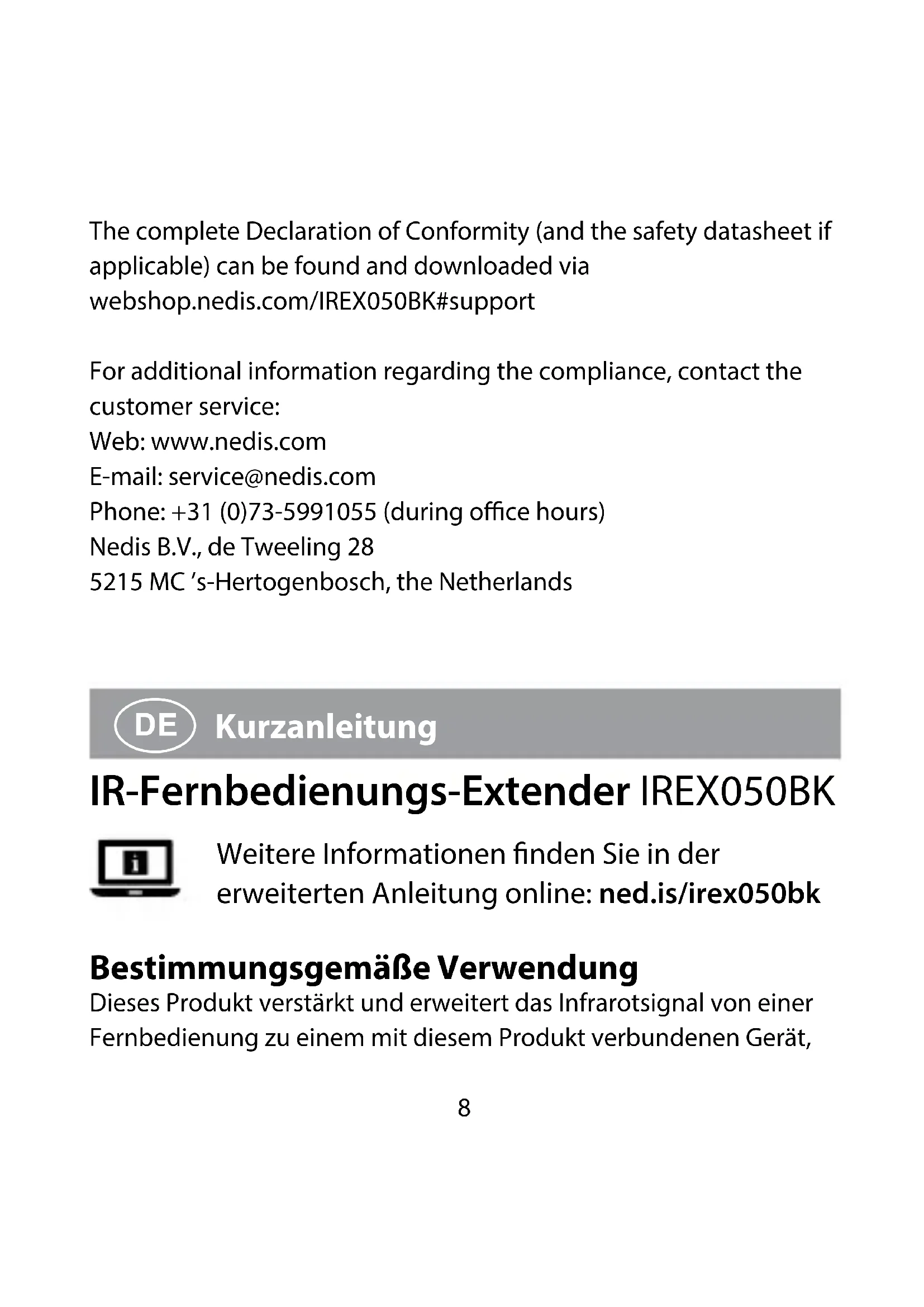

Konformitätserklärung
Wir, Nedis B.V., erklären als Hersteller, dass das Produkt IREX050BK unserer Marke Nedis ^® , produziert in China, nach allen geltenden CE-Standards und Vorschriften getestet wurde und alle diese Tests erfolgreich bestanden hat. Dies gilt unter anderem auch für die Richtlinie RED 2014/53/EU.
Die vollständige Konformitätserklärung (und das Sicherheitsdatenblatt, falls zutreffend) steht zum Download zur
Verfügung unter webshop.nedis.de/IREX050BK#support
Weiterführende Informationen zur Compliance erhalten Sie über den Kundenservice:
Web: www.nedis.com
E-Mail: service@nedis.com
Telefon: +31 (0)73-5991055 (zu den Geschäftszeiten)
Nedis B.V., de Tweeling 28
5215 MC 's-Hertogenbosch, Niederlande
Internet: www.nedis.com
