ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bolero Flux PT 604000 Inox A+++ CECOTEC

1. Μέρη και εξαρτήματα 83

2. Πριν από τη χρήση 83

5. Καθαρισμός και συντήρηση 87

6. Επίλυση προβλημάτων 88

7. Πνευματικά δικαιώματα 89

8. Απλοποιημένη δήλωση συμμόρφωσης ΕΕ 89

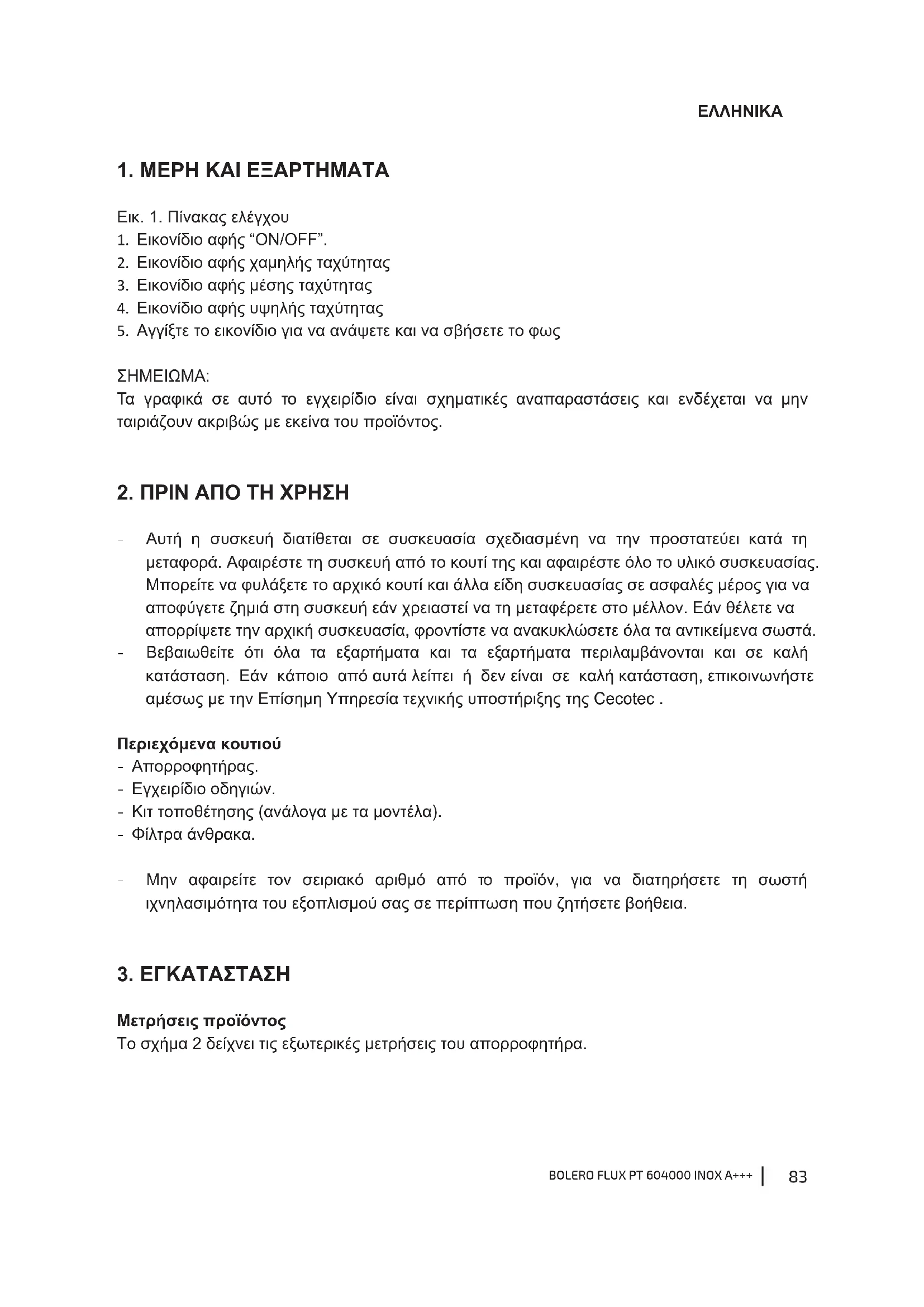

1. ΜΈΡΗ ΚΑΙ ΈΞΑΡΤΗΜΑΤΑ

Εικ. 1. Πίνακας ελέγχου

1. Εικονίδιο αφής “ON/OFF”.

2. Εικονίδιο αφής χαμηλής ταχύτητας

3. Εικονίδιο αφής μέσης ταχύτητας

4. Εικονίδιο αφής υψηλής ταχύτητας

5. Αγγίξτε το εικονίδιο για να ανάψετε και να σβήσετε το φως

Τα γραφικά σε αυτό το εγχειρίδιο είναι σχηματικές αναπαραστάσεις και ενδέχεται να μην ταιριάζουν ακριβώς με εκείνα του προϊόντος.

2. ΠΡΙΝ ΑΠΌ ΤΗ ΧΡΗΣΗ

- Αυτή η συσκευή διατίθεται σε συσκευασία σχεδιασμένη να την προστατεύει κατά τη μεταφορά. Αφαιρέστε τη συσκευή από το κουτί της και αφαιρέστε όλο το υλικό συσκευασίας. Μπορείτε να φυλάξετε το αρχικό κουτί και άλλα είδη συσκευασίας σε ασφαλές μέρος για να αποφύγετε ζημιά στη συσκευή εάν χρειαστεί να τη μεταφέρετε στο μέλλον. Εάν θέλετε να απορρίψετε την αρχική συσκευασία, φροντίστε να ανακυκλώσετε όλα τα αντικείμενα σωστά. - Βεβαιωθείτε ότι όλα τα εξαρτήματα και τα εξαρτήματα περιλαμβάνονται και σε καλή κατάσταση. Εάν κάποιο από αυτά λείπει ή δεν είναι σε καλή κατάσταση, επικοινωνήστε αμέσως με την Επίσημη Υπηρεσία τεχνικής υποστήριξης της Cecotec . Περιεχόμενα κουτιού - Απορροφητήρας. - Εγχειρίδιο οδηγιών. - Κιτ τοποθέτησης (ανάλογα με τα μοντέλα). - Φίλτρα άνθρακα. - Μην αφαιρείτε τον σειριακό αριθμό από το προϊόν, για να διατηρήσετε τη σωστή ιχνηλασιμότητα του εξοπλισμού σας σε περίπτωση που ζητήσετε βοήθεια.

Μετρήσεις προϊόντος Το σχήμα 2 δείχνει τις εξωτερικές μετρήσεις του απορροφητήρα.BOLERO FLUX PT 604000 INOX A+++

Απαιτήσεις αερισμού - Η έξοδος του συστήματος εξαερισμού πρέπει να είναι σε εξωτερικό χώρο, εκτός εάν χρησιμοποιείται σύστημα ανακυκλοφορίας (χωρίς αερισμό). - Μην τοποθετείτε την έξοδο του συστήματος εξαερισμού σε κλειστό χώρο. - Χρησιμοποιήστε μόνο ένα άκαμπτο, μεταλλικό σύστημα εξαερισμού. Δεν συνιστάται η χρήση πλαστικών αεραγωγών. - Το σύστημα εξαερισμού πρέπει να διαθέτει αποσβεστήρα. Εάν το κάλυμμα της οροφής ή του τοίχου σας έχει ήδη αποσβεστήρα, μην χρησιμοποιήσετε αυτό που παρέχεται με τον απορροφητήρα σας. - Για να μεγιστοποιήσετε την απόδοση του συστήματος εξαερισμού: o Ελαχιστοποιήστε το μήκος του αγωγού και τον αριθμό των στροφών και των αγκώνων. o Μην κάνετε αλλαγές στο μέγεθος του αγωγού. o Σφραγίστε όλες τις συνδέσεις με ηλεκτρική ταινία για να αποφύγετε διαρροές. o Σφραγίστε τον εξωτερικό τοίχο ή το άνοιγμα της οροφής γύρω από την οροφή με καλαφάτισμα. - Ο απορροφητήρας πρέπει να τοποθετηθεί σε ύψος 65-75 cm πάνω από την εστία. Συστήματα εξαερισμού Το σχήμα 3 δείχνει τα διαφορετικά συστήματα εξαερισμού. Υπόμνημα Εικόνα 3: ΕΠΊΛΟΓΗ 1 A. Έξοδος εξαερισμού οροφής. B. Απορροφητήρας. C. Στρογγυλό αεραγωγό. D. Κάλυμμα στέγης. ΕΠΊΛΟΓΗ 2 E. Έξοδος εξαερισμού μέσω του τοίχου. F. Απορροφητήρας. G. Στρογγυλό αεραγωγό. H. Επικάλυψη τοίχου. ΕΠΊΛΟΓΗ 3

I. Σύστημα ανακυκλοφορίας (χωρίς εξαερισμό)

J. Απορροφητήρας. K. Εκτροπέας. ΣΗΜΕΊΩΣΗ: Για να διασφαλιστεί η βέλτιστη εξαγωγή αέρα, πρέπει να τηρούνται αυστηρά οι ακόλουθοι κανόνες:BOLERO FLUX PT 604000 INOX A+++

- Η μη τήρηση αυτών των βασικών οδηγιών θα μειώσει την απόδοση και θα αυξήσει τα επίπεδα θορύβου του απορροφητήρα αυτονομίας. - Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο τεχνικό. - Μην συνδέετε τον αγωγό εξάτμισης του απορροφητήρα σε υπάρχον σύστημα εξαερισμού που χρησιμοποιείται για άλλη συσκευή, όπως τζάκι. - Η γωνία κάμψης του σωλήνα εξόδου αέρα δεν πρέπει να είναι μικρότερη από 120°. - Ευθυγραμμίστε το σωλήνα οριζόντια. Μια άλλη πιθανότητα είναι ο σωλήνας να σηκωθεί από την κουκούλα και να φτάσει σε έναν εξωτερικό τοίχο. - Μετά την εγκατάσταση, βεβαιωθείτε ότι η κουκούλα είναι οριζόντια και πλήρως ισορροπημένη για να αποτρέψετε τη συσσώρευση λίπους στη μία πλευρά. - Βεβαιωθείτε ότι ο αγωγός εξάτμισης που επιλέχθηκε για εγκατάσταση πληροί όλους τους κανονισμούς και είναι ανθεκτικός στη φωτιά. Τοποθέτηση του απορροφητήρα Σημείωση: Αφαιρέστε την προστατευτική μεμβράνη από το τζάκι πριν προχωρήσετε στην εγκατάσταση. Το σχήμα 4 δείχνει τα εξαρτήματα που περιλαμβάνονται για την εγκατάσταση. 1.- Έγκατάσταση του σωλήνα εξόδου αέρα

1. Τοποθέτηση της βαλβίδας

Τοποθετήστε τη μονόδρομη βαλβίδα αντεπιστροφής στην έξοδο αέρα του απορροφητήρα όπως φαίνεται στην εικόνα 5.

2. Τοποθετήστε το σωλήνα στην έξοδο αέρα του απορροφητήρα όπως φαίνεται στην Εικόνα

1. Βαλβίδα αντεπιστροφής μονής κατεύθυνσης.

3. Σωλήνας εξαγωγής αέρα.

3. Ανοίξτε τρύπες 3 x 8 mm στον τοίχο για να τοποθετήσετε την πλάκα στερέωσης. Βιδώστε και

σφίξτε το στήριγμα στον τοίχο χρησιμοποιώντας τα βύσματα και τις βίδες που παρέχονται (Εικ. 6).

4. Κρεμάστε τον απορροφητήρα στην πλάκα στερέωσης (Εικ. 7).

5. Σύρετε το εσωτερικό τμήμα της καμινάδας στο επάνω τμήμα. Στη συνέχεια τραβήξτε το

τελευταίο προς τα πάνω και προσαρμόστε στο επιθυμητό ύψος. Λάβετε υπόψη εάν το σύστημα είναι σύστημα εξαγωγής ή ανακύκλωσης αέρα. (Εικ. 8).

6. Στερεώστε το κάτω τμήμα της καμινάδας με 2 βίδες 4x8 mm (Εικ. 9).

Θρύλος Εικόνα 9: 1.- Βίδες 4x8 mmBOLERO FLUX PT 604000 INOX A+++

7. Σύρετε την καμινάδα για να ρυθμίσετε το ύψος της. Μόλις φτάσετε στο επιθυμητό ύψος,

χρησιμοποιήστε 2 βίδες 4x8 mm για να συνδέσετε τις οπές στερέωσης με την πλάκα I, όπως φαίνεται στο σχήμα 10. Θρύλος Εικόνα 10:

2. Ανοίξτε 2 τρύπες 8 mm για να στερεώσετε την πλάκα II. Βιδώστε και στερεώστε την πλάκα

II στον τοίχο με τις 2 βίδες που περιλαμβάνονται. Τοποθετήστε την καμινάδα στη μονάδα και στερεώστε την με 2 βίδες (Εικ. 11). Θρύλος Εικόνα 11:

Αντικατάσταση της λυχνίας LED

- υπηρεσία τεχνικής βοήθειας της Cecotec . - Πριν την αντικαταστήσετε, αποσυνδέστε το καλώδιο τροφοδοσίας. - Πριν αντικαταστήσετε τη λάμπα/λάμπα, βεβαιωθείτε ότι δεν είναι ζεστό. - Χρησιμοποιείτε πάντα γάντια ή πανιά για να αποφύγετε την άμεση επαφή με τα φώτα LED. - Η άμεση επαφή μπορεί να μειώσει τη διάρκεια ζωής της λάμπας/λάμπας. Για να αντικαταστήσετε τη λάμπα/λάμπα, ακολουθήστε τα εξής βήματα:

1. Αφαιρέστε τα διχτυωτά φίλτρα.

2. Τοποθετήστε το ένα χέρι μέσα στην κουκούλα για να σπρώξετε απαλά τη λάμπα/λάμπα

προς τα έξω. Χρησιμοποιήστε το άλλο σας χέρι για να το πιάσετε και να το τραβήξετε έξω και, στη συνέχεια, τραβήξτε το καλώδιο.

3. Αφού αντικαταστήσετε τη λάμπα/λάμπα, συνδέστε το καλώδιο και τοποθετήστε τη νέα

λάμπα/λάμπα στην οπή (Εικ. 12). Σημείωση: Θυμηθείτε να επανασυναρμολογήσετε τα πάντα μετά την αντικατάσταση του λαμπτήρα και να στερεώσετε όλες τις βίδες στην ίδια θέση. Πάντα να αντικαθιστάτε τον λαμπτήρα με έναν ίδιου τύπου και ρεύματος. Έγκατάσταση του φίλτρου άνθρακα (Έικόνα 13) Εάν πρόκειται να χρησιμοποιήσετε το σύστημα ανακυκλοφορίας, συνιστάται η εγκατάσταση των φίλτρων άνθρακα. Τα φίλτρα άνθρακα μπορούν να φιλτράρουν τις δυσάρεστες οσμές τροφίμων από το περιβάλλον. - Αφαιρέστε τα διχτυωτά φίλτρα πριν εγκαταστήσετε τα φίλτρα άνθρακα. - Τοποθετήστε το φίλτρο άνθρακα στον άξονα του περιβλήματος του ανεμιστήρα, τοποθετώντας τις οπές του φίλτρου άνθρακα στον άξονα του περιβλήματος. - Γυρίστε το φίλτρο άνθρακα δεξιόστροφα. - Γυρίστε το μέχρι να μην μπορεί να προχωρήσει άλλο. Γυρίστε το κάλυμμα του φίλτρου άνθρακα αριστερόστροφα για να το αφαιρέσετε.BOLERO FLUX PT 604000 INOX A+++

- Τέλος, τοποθετήστε ξανά τα φίλτρα πλέγματος.

- Βεβαιωθείτε ότι το φίλτρο είναι καλά κλειδωμένο, διαφορετικά μπορεί να χαλαρώσει και να αποτελέσει κίνδυνο. - Όταν τοποθετούνται φίλτρα άνθρακα, η ισχύς αναρρόφησης μειώνεται. - Διαστάσεις φίλτρου άνθρακα: Πρόσωπο Α διάμετρος 12,9 cm; Διάμετρος πλευράς Β 13,3 cm. - ΣΗΜΑΝΤΊΚΟ: Εγκαταστήστε τα φίλτρα άνθρακα μόνο εάν πρόκειται να χρησιμοποιήσετε την κουκούλα σε λειτουργία ανακύκλωσης αέρα (ΧΩΡΊΣ ΕΞΩΤΕΡΊΚΟ ΑΓΩΓΟ ΕΞΑΓΩΓΗΣ

Συνιστάται η τακτική αντικατάσταση των φίλτρων άνθρακα, ανάλογα με τη διάρκεια χρήσης, όταν παρατηρήσετε ότι χάνουν τις ιδιότητες απορρόφησης των οσμών. Τοποθέτηση του καλωδίου τροφοδοσίας Πρέπει να συνδέσετε το βύσμα σε γραμμή ρεύματος 220-240 V~, 50/60 Hz. Ο απορροφητήρας πρέπει να συνδεθεί σε εγκατάσταση που διαθέτει σύνδεση γείωσης.

1. Για να ενεργοποιήσετε τον απορροφητήρα, πατήστε το εικονίδιο αφής «ON/OFF».

2. Επιλέξτε την επιθυμητή ταχύτητα λειτουργίας πατώντας τα αντίστοιχα εικονίδια αφής

(χαμηλή, μεσαία ή υψηλή).

3. Ενεργοποιήστε ή απενεργοποιήστε το φως πατώντας το αντίστοιχο εικονίδιο αφής.

ΣΗΜΕΊΩΣΗ: Οι απορροφητήρες διαθέτουν σύστημα προστασίας από υπερθέρμανση που αποτρέπει πιθανά συμβάντα όταν η θερμοκρασία του κινητήρα υπερβαίνει την οριακή τιμή λειτουργίας.

5. ΚΑΘΑΡΙΣΜΌΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Καθαρισμός και συντήρηση Απενεργοποιήστε τον απορροφητήρα και αποσυνδέστε τον από την πρίζα πριν εκτελέσετε οποιαδήποτε εργασία καθαρισμού ή συντήρησης. Οι εξωτερικές επιφάνειες της κουκούλας είναι ευαίσθητες σε γρατσουνιές και λεκέδες. Επομένως, χρησιμοποιήστε ήπια προϊόντα καθαρισμού και αφαιρέστε αμέσως ίχνη αλκαλικών ή όξινων ουσιών (χυμό λεμονιού, ξύδι).BOLERO FLUX PT 604000 INOX A+++

Έπιφάνειες από ανοξείδωτο χάλυβα Ο ανοξείδωτος χάλυβας πρέπει να καθαρίζεται τακτικά για να εξασφαλίζεται μεγάλη διάρκεια ζωής. Για να το κάνετε αυτό, χρησιμοποιήστε ένα κατάλληλο καθαριστικό. Έπιφάνεια πίνακα ελέγχου Ο πίνακας ελέγχου μπορεί να καθαριστεί με ένα υγρό πανί και ένα ουδέτερο προϊόν καθαρισμού. Βεβαιωθείτε ότι το πανί είναι καθαρό και καλά τεντωμένο πριν καθαρίσετε την κουκούλα. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να αφαιρέσετε τυχόν υπερβολική υγρασία που μπορεί να παραμείνει μετά τον καθαρισμό. Καθαρισμός των διχτυωτών φίλτρων Καθαρίζετε το φίλτρο κάθε μήνα για να αποφύγετε τον κίνδυνο πυρκαγιάς. Το φίλτρο συσσωρεύει λίπος, καπνό και σκόνη, γεγονός που επηρεάζει την αποτελεσματικότητα του απορροφητήρα. Εάν το φίλτρο δεν καθαριστεί, θα συσσωρευτούν υπολείμματα λίπους σε αυτό. Καθαρίστε το φίλτρο με νερό και ένα κατάλληλο προϊόν καθαρισμού, αφήστε το να στεγνώσει στον αέρα πριν το αντικαταστήσετε.

6. ΈΠΙΛΥΣΗ ΠΡΌΒΛΗΜΑΤΩΝ

Πρόβλημα Πιθανές αιτίες Διάλυμα Το φως ανάβει, αλλά ο κινητήρας δεν λειτουργεί. Το σύστημα εξαερισμού είναι φραγμένο. Καθαρίστε το εμπόδιο. Ο πυκνωτής είναι ελαττωματικός. την υπηρεσία τεχνικής υποστήριξης της Cecotec Ο κινητήρας είναι χαλασμένος. την υπηρεσία τεχνικής υποστήριξης της Cecotec Το φως δεν ανάβει και ο κινητήρας δεν λειτουργεί. Ο λαμπτήρας LED δεν λειτουργεί. Αντικαταστήστε τη λάμπα LED. Το βύσμα είναι χαλαρό. Βεβαιωθείτε ότι το βύσμα τροφοδοσίας έχει τοποθετηθεί σωστά στην πρίζα. Το κουδούνι

την υπηρεσία τεχνικής υποστήριξης της Cecotec Ο κινητήρας δεν είναι σωστά ασφαλισμένος. την υπηρεσία τεχνικής υποστήριξης της Cecotec Η κουκούλα δεν είναι σωστά στερεωμένη στον

Βεβαιωθείτε ότι η κουκούλα είναι πλήρως ασφαλισμένη.BOLERO FLUX PT 604000 INOX A+++

Πρόβλημα Πιθανές αιτίες Διάλυμα Ο καπνός ή ο ατμός δεν μπορούν να εξαχθούν σωστά. Η απόσταση μεταξύ του απορροφητήρα και της εστίας είναι υπερβολική. Μειώστε την απόσταση μεταξύ του απορροφητήρα και της εστίας. Η εστία είναι εκτεθειμένη σε μεγάλη ροή αέρα. Μειώστε τη ροή αέρα μέσα από την περιοχή μαγειρέματος κλείνοντας τυχόν πόρτες ή παράθυρα.

7. ΠΝΈΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ

Τα δικαιώματα πνευματικής ιδιοκτησίας επί των κειμένων αυτού του εγχειριδίου ανήκουν στην CECOTEC INNOVACIONES, SL. Με την επιφύλαξη παντός δικαιώματος. Το περιεχόμενο αυτής της δημοσίευσης δεν επιτρέπεται, εν όλω ή εν μέρει, να αναπαραχθεί, να αποθηκευτεί σε σύστημα ανάκτησης, να μεταδοθεί ή να διανεμηθεί με οποιοδήποτε μέσο (ηλεκτρονικό, μηχανικό, φωτοτυπικό, ηχογραφημένο ή παρόμοιο) χωρίς την προηγούμενη έγκριση της

CECOTEC INNOVACIONES, SL

8. ΑΠΛΌΠΌΙΗΜΈΝΗ ΔΗΛΩΣΗ ΣΥΜΜΌΡΦΩΣΗΣ ΈΈ

Η Cecotec Innovations δηλώνει με το παρόν ότι αυτό το προϊόν συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των κανονισμών που ισχύουν στην Ευρωπαϊκή Ένωση. Αυτό το προϊόν έχει σχεδιαστεί, κατασκευαστεί και δοκιμαστεί για να πληροί τα απαιτούμενα πρότυπα ασφάλειας και ποιότητας. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης ΕΕ βρίσκεται στην ακόλουθη ηλεκτρονική διεύθυνση: https://cecotec.es/es/information/declaration-of- conformityBOLERO FLUX PT 604000 INOX A+++ MAGYAR
