MANUALE UTENTE Bolero Flux PT 604000 Inox A+++ CECOTEC

Manuale di istruzioni

1. Partie componenti 34
2. Prima dell'uso 34
   3.Installazione 34
3. Funzionamento 38
   5.Pulizia e manutenzione 38
4. Risoluzione dei problemi 39
5. Copyright 39
6. Dichiarazione di conformità
   UE amplificata 40

INDICE

IT·La codifica riportata nel presente manuale è generica e si applica a tutte le varianti di codici dell'apparecchio.

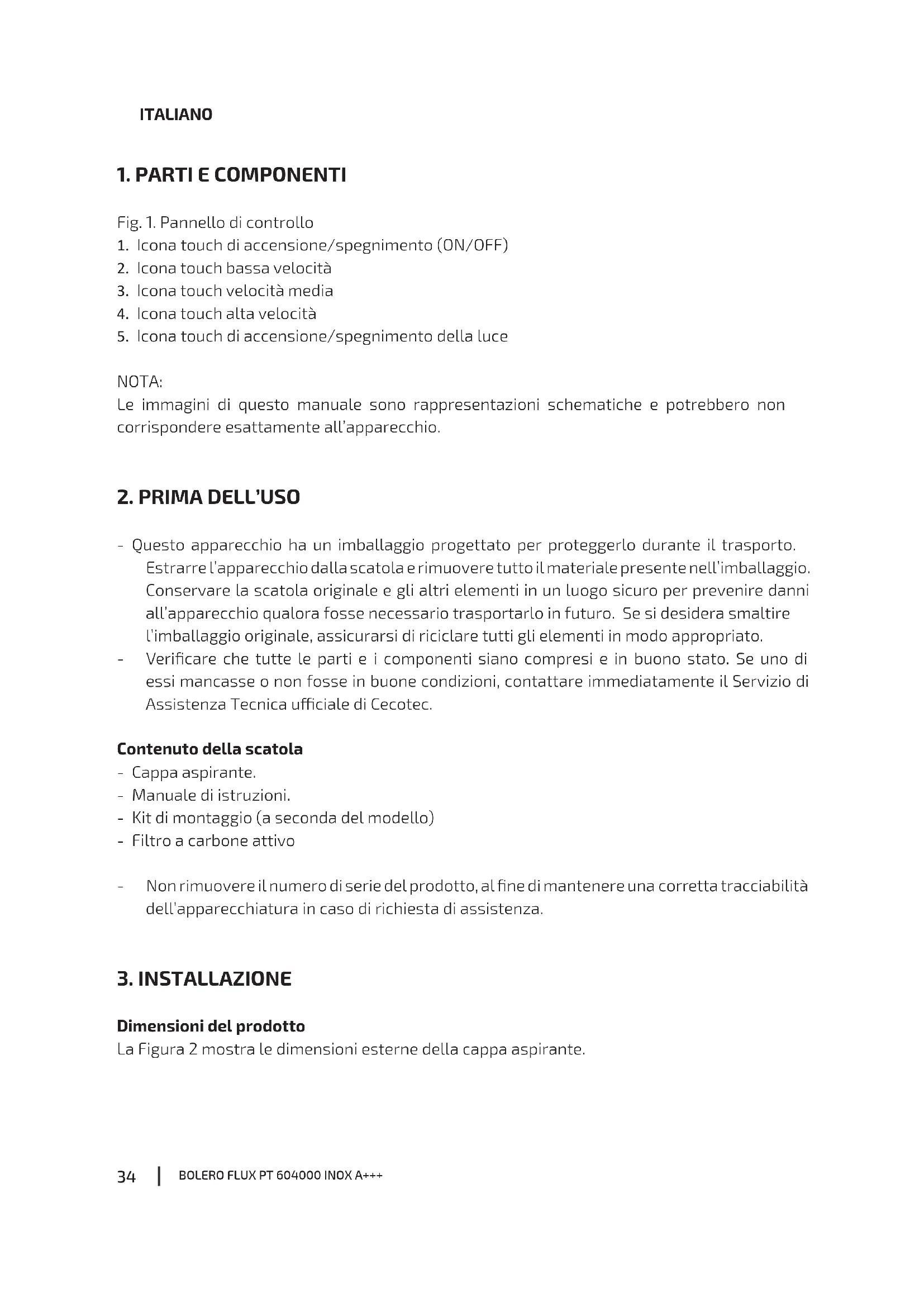

Fig. 1. Pannello di controllo

1. Icona touch di accensione/spegnimento (ON/OFF)
2. Icona touch bassa velocità
3. Icona touch velocità media
4. Icona touch alta velocità
5. Icona touch di accensione/spegnimento della luce

NOTA:

Le immagini di questo manuale sono rappresentazioni schematiche e potrebbero non corrispondere esattamente all'apparecchio.

2. PRIMA DELL'USO

• Questo apparecchio ha un imballaggio progettato per proteggerlo durante il trasporto. Estrarre l'apparecchio alla scatola e rimuovere tutto il materiale presente nella'imballaggio. Conservare la scatola originale e gli altri elementi in un luogo sicuro per prevenir danni all'apparecchio qualora fosse necessario trasportarlo in futuro. Se si desidera smaltire l'imballaggio originale, assicurarsi di riciclare tutti gli elementi in modo appropriato.
• Verificare che tutte le parti e i componenti siano compresi e in buono stato. Se uno di essere mancasse o non fosse in buone condizioni, contattare immediamente il Servizio di Assistenza Tecnica ufficiale di Cecotec.

Conteno della scatola

• Cappa aspirante.
• Manuale di istruzioni.
• Kit di montaggio (a seconda del modello)
• Filtrto a carbone attivo

Non rimuovere il numero di seri e del prodotto, al fine di mantener e una corretta tracciabilita dell'apparecchiatura in caso di richiesta di assistenza.

3. INSTALLAZIONE

Dimensioni del prodotto

La Figura 2在哪的 dimensioni esterne della cappa aspirante.

Requisiti di ventilazione

• L'uscita del sistema di ventilazione deve essere all'aria aperta, a meno che non si utilizzi un sistema di ricircolo (non ventilato).
• Non collocare l'uscita del sistema di ventilazione in un'area chiusa.
• Utilizzato esclusivamente un sistema di ventilazione metallico rigido. Si sconsiglia l'uso di griglie di ventilazione in plastica.
• Il sistema di ventilazione deve essere dotato di una serranda. Se la copertura del soffitto o della parete è già dotata di una serranda, non utilizzato那一 bella fornita con la cappa.

• Per massimizzare le prestazioni del systema di ventilazione:

• Ridurre al minimo la lunghezza del condotto e il numero di curve e gomiti.
  Non modificare le dimensioni del condotto.
  O Sigillare tutti i collegamenti con nastro isolante per evitare perdite.
  o Sigillare la parete esterna o l'apertura del fatto intorno alla coperta con del calafataggio.

• La cappa deve essere installata a un'altezza di 65-75 cm dal piano cottura.

Sistemi di ventilazione

La Figura 3在哪 i diversi sistemi di ventilazione.

Legenda della figura 3:

OPZIONE1

A. Uscita di ventilazioneattraverso il fatto.
B. Cappa aspirante.
C. Ventilazione circolare.
D. Copertura del fatto

OPZIONE2

E. Uscita di ventilazioneattraverso la parete.
F. Cappa aspirante.
G. Ventilazione circolare.
H. Copertura della parete.

OPZIONE 3

I. Sistema di ricircolo (senza ventilazione)
J. Cappa aspirante.
K. Deflettore.

NOTA: Per garantire un'estrazione ottimale dell'aria, è necessario rispetto rigosamente le seguenti regole:

• La mancata osservanza di queste istruzioni di base ridurra le prestazioni e aumento la rumorosità della cappa aspirante.

ITALIANO

• L'installazione deve essere eseguita da un technique qualificato.
• Non collegare il condotto di scarico della cappa a un sistema di ventilazione esistente utilizzato per un altre apparecchio, ad esempio un caminetto.
• L'angolo di curvatura del tubo di uscita dell'aria non deve essere inferiore a 120^
• Allineare il tubo in orizzontale. Un'altra possibilità è che il tubo salga alla cappa e si da dettro verso una parete esterna.
• Dopo l'installazione, assicurarsi che la cappa sia in posizione orizzontale e completeness bilanziata per evitare che il grasso si accumuli su un dato.
• Assicurarsi che il condotto di aspirazione scelto per l'installazione sia conforme a tutte le normative e sua resistente al fuoco.

Installazione della cappa aspirante

Nota: Prima dell'installazione, rimuovere la pellicola protettiva alla canna fumaria.

La Figura 4在哪些地方？

1.- Installazione del tubo di uscita dell'aria

1. Installazionw

della

valvola

Installare la valvola di non ritorno sull'uscita dell'aria della cappa aspirante come indicate nella figura 5.

1. Posizione are it tubo nell'uscita dell'aria della cappa come sostrato nella figura 11.

Legenda della figura 5:

1. Valvola di non ritorno unidirezionale.
2. Uscita dell'aria.

3. Tubo di uscita dell'aria.

4. Praticare 3 fori di 8 mm nella parete per installare la piastra di montaggio. Avvitare eserrare la staffa alla parete con i tasselli e le viti in dotazione (Fig. 6).

5. Appendere la cappa alla piastra di montaggio (Fig. 7).
6. Far scorrere la parte interna della canna fumaria versuso la parte superiore. Quindi tirare quest'ultima versus o alto e regolarla all'altezza desiderata. Indicare se si tratta di un sistema di scarico o di ricircolo. (Fig. 8).
7. Fissare la parte inferiore della canna fumaria con 2 viti 4× 8 mm (Fig. 9).

Legenda della figura 9:

1.-Viti 4× 8mm

1. Far scorrere la canna fumaria per regolarne l'altezza. Una volta raggiunta l'altezza desiderata, utilizzato 2 viti 4 × 8 mm per collegare i fori di fissaggio alla piastra I, come molto nella figura 10.

Legenda della figura 10:

1. Piastra I

2. Praticare 2 fori da 8 mm per adattarli alla piastra II. Avvitare e fissare la piastra II alla parete con le 2 viti in dotazione. Montare la canna fumaria sull'unità e fissarla con 2 viti (FIG. 11).

Legenda della figura 11:

1. Piastra II

Sostituzione della luce LED

Nota:

• Per la sostituzione della lampadina LED, rivolgersi a un professionista qualificato o al Servizio di Assistenza Tecnica di Cecotec.

• Scollegare il cavo di alimentazione prima di sostituirla.

• Prima di sostituire la lampadina, accertarsi che non sia calda.

• Utilizzare sempre quanti o panni per evitare il contatto diretto con le luci LED.

• Il contatto diretto più ridurre la durata della lampada.

Per sostituire la lampada/la lampadina, procedere come segue:

1. Rimuovere i filtria rete.
2. Inserire una mano nella cappa per spingere delicatamente fuori la lampadina. Con l'altra mano afferrarla ed estrarla, quando estrarre il cavo.
3. Dopo aver sostuito la lampadina, collegare il cavo e insertire la nuova lampadina nel foro (Figura 12).

Note: ricordarsi di rimontare tutto après aver sostituito la lampadina e di fissare tutte le viti nella stessa posizione. Sostituire sempre la lampadina con una dello stesso tipo e dello stesso amperaggio.

Installazione del filtro a carbone (Figura 13)

Se si utilizes ilsystema di ricircolo, si raccomanda di montare i filtri a carbone. I filtri a carbone.
possono filtrare i cattivi odori di cibo presenti nell'ambiente.

• Rimuovere i filtri a rete prima di installare i filtri a carbone.
• Montare il filtrlo al carbone sull'albero dell'alloggiamento del ventilatore, inserendo i forn del filtrlo al carbone sull'albero dell'alloggiamento.
• Ruotare il filtro in senso orario.
• Girarlo finché non si muove più. Girare il coperchio del filtrro in senso antiorario per rimuoverlo.
• Infine, reinstallare i filtri a rete.

Nota:

• Assicurarsi che ilhetto sia ben bloccato, altrimenti potrebbe allentarsi e costituire un pericolò.

ITALIANO

• Quando vengono installati i filtri a carbone, la potenza di aspirazione diminuisce.
• Dimensioni del filtr o a carbone: Diametro faccia A 12,9 cm; diametro faccia B 13,3 cm.
• IMPORTANTE: installare i filtrial carbone solo se la cappa deve essere utilizzata in modalità di ricircolo (SENZA CONDOTTO DI ESTRAZIONE DEI FUMI VERSO L'ESTERNO).

Si consiglia di sostituire regolarmente i filtri al carbone, a seconda del tempo di utilizzo, quando sinota che stanno perdendo le loro proprietà di assorbimento degli odori.

Installazione del cavo di alimentazione

É necessario collegare la spina a una linea di alimentazione a 220-240 V~, 50/60 Hz. La cappa deve essere collegata a un impianto con messa a terra.

4. FUNZIONAMENTO

1. Per accendere la cappa, premere l'icona touch di accensione/spegnimento (ON/OFF).
2. Scegliere la velocità di funzionamento desiderata premendo le rispettive icone touch (bassa, media o alta).
3. Accendere o spegnere la luce premendo l'icona touch corrispondente.

NOTA: Le cappe sono dotate di un sistema di protezione dal surriscaldamento che agisce per prevenir eventuali incidenti quando la temperature del motore supra il valore limite di funzionamento.

5. PULIZIA E MANUTENZIONE

Pulizia e manutenzione

Spagnere e scollegare l'apparecchio alla presa di corrente prima di pulirlo o realizzare operazioni di manutenzione. Le superfici esterne della cappa sono soggette a graffi e macchie. Pertanto, utilizzato detergenti delicati e rimuovere immediatamente le sostanze alcaline o acide (succo di limone, aceto).

Superfici in acciaio inossidabile

Pulire regolarmente l'acciaio inossidabile per garantirne una lunga durata. A tale scopo, utilizzato un detergente adatto.

Superficie del pannello di controllo

Il pannello di controllo più essere pulito con un panno umido e un detergente neutro. Assicurarsi che il panno sia pulito e ben strizzato prima di passarlo sulla cappa. Utilizzato un panno morbido e asciutto per rimuovere eventuale umidità in effesso dopo la pulizia.

Pulizia dei filtria rete

Pulire il filtrrogni mese per evitare il rischio di incendio. Il filtro accumula grasso, fumo e polvere, influenzando l'efficienza della cappa. Se il filtrto non viene pulito, si accumulano residui di grasso nel filtrro. Pulire il filtrro con acqua e un detergente adatto e lasciarlo asciugare all'aria prima di sostituirlo.

6. RISOLUZIONE DEI PROBLEMI

Problema Possibili	Cause Soluzione
La luce si accende, ma il motore non funziona.	Ilsystemadiventilazione è bloccato.	Rimuoverel'ostruzione.
	IL condensatore è difettoso.	Contattare il Servizio di Assistenza Tecnica di Cecotec.
	IL motore è difettoso.	Contattare il Servizio di Assistenza Tecnica di Cecotec.
La luce non si accende e il motore non funziona.	La lampadina LED non funziona.	Sostituire la lampadina LED.
	La spina è allentata.	Assicurarsi che la spina sia inserita correttamente in una presa di currente funzionante.
La cappa vibra.	La ventola è piegata.	Contattare il Servizio di Assistenza Tecnica di Cecotec.
	IL motore non è ben fissato.	Contattare il Servizio di Assistenza Tecnica di Cecotec.
	La cappa non è fissata correttamente alla parete.	Verificare che la cappa sia completamente fissata.
I fumi o i vapori non vengono estratti correttamente.	La distanza tra la cappa aspirante e il piano cottura a gas èccessiva.	Ridurre la distanza tra la cappa e il piano cottura.
	IL piano cottura è esposto a un grande flusso d'aria.	Ridurre il flusso d'aria della zona di cottura chiudendo eventuali porte o finestre.

7. COPYRIGHT

I diritti di proprietà intellettuale dei testi di quello manuale appartengono a CECOTEC INNOVACIONES, S.L. Tutti i diritti riservati. Il contento di quella pubblicazione non può essere, in tutto o in parte, riprodotto, archiviato in unsystema di recupero, trasmesso o distribuito

ITALIANO

con qualsiasi mezzo (elettronico, meccanico, fotocopia, registrazione o simile) sulla previa autorizzazione di CECOTEC INNOVACIONES, S.L.

8. DICHIARAZIONE DI CONFORMITA UE SEMPLIFICATA

CE Con la presente, Cecotec Innovations dichiarare che questo prodotto è conforme ai requisiti essenziali e alle altre disposizioni pertinenti delle normative applicabili nell'Unione Europea. Questo prodotto è stato progettato, fabbricato e testato per soddisfare gli standard di sicurezza e qualità richiesti. Il testo completo della Dichiarazione di Conformità UE è disponibile al seguente link: https://storecotec.it/it/information/declaration-of-conformity
