Bolero Flux PT 604000 Inox A+++ - Hotte CECOTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Cecotec
Modèle	Bolero Flux PT 604000 Inox A+++
Matériau	Acier inoxydable (Inox)
Classe énergétique	A+++
Largeur	60 cm
Profondeur	50 cm
Hauteur d'installation recommandée	65 à 75 cm au-dessus de la plaque de cuisson
Alimentation électrique	220-240 V, mise à la terre obligatoire
Contrôle	Panneau tactile : marche/arrêt, 3 vitesses, éclairage
Vitesses	3 (faible, moyenne, élevée)
Éclairage	LED tactile
Système d'évacuation	Extraction vers l'extérieur ou recirculation (filtres à charbon optionnels)
Filtres métalliques	Filtres à maille lavables au lave-vaisselle
Filtres à charbon	Disponibles en option pour mode recirculation
Nombre de filtres à charbon	2
Entretien des filtres	Nettoyage des filtres métalliques tous les mois ; remplacer les filtres à charbon régulièrement
Sécurité	Protection contre la surchauffe du moteur
Pièces détachées	Filtres métalliques, filtres à charbon, ampoules LED (remplacement par professionnel)
Contenu de la boîte	Hotte, manuel d'instructions, kit de montage, filtres à charbon

FOIRE AUX QUESTIONS - Bolero Flux PT 604000 Inox A+++ CECOTEC

Quelle est la hauteur idéale d'installation de la hotte au-dessus de la plaque de cuisson ?

La hauteur recommandée est de 65 à 75 cm au-dessus de la plaque de cuisson pour une efficacité optimale.

Puis-je utiliser la hotte en mode recirculation sans conduit d'évacuation extérieur ?

Oui, il faut installer les filtres à charbon fournis. La hotte fonctionnera alors en circuit fermé en filtrant les odeurs.

Comment nettoyer les filtres métalliques ?

Les filtres à maille peuvent être lavés à la main avec de l'eau et un détergent doux, ou au lave-vaisselle. Laissez-les sécher complètement avant de les remettre.

À quelle fréquence faut-il remplacer les filtres à charbon ?

Il est conseillé de les remplacer tous les 3 à 6 mois selon l'utilisation, ou dès qu'ils perdent leur capacité d'absorption des odeurs.

Que faire si la lumière LED ne s'allume plus ?

Vérifiez d'abord que la hotte est alimentée. Si la lumière ne s'allume toujours pas, l'ampoule LED doit être remplacée par un électricien qualifié ou le service technique Cecotec.

La hotte vibre : que faire ?

Les vibrations peuvent provenir d'une fixation murale desserrée ou d'un moteur mal fixé. Vérifiez que la hotte est bien accrochée et que les vis sont serrées. Si le problème persiste, contactez le service technique.

Puis installer la hotte moi-même ?

L'installation doit être effectuée par un technicien qualifié conformément aux réglementations locales. La hotte doit être raccordée à une prise avec mise à la terre.

Comment choisir entre l'évacuation extérieure et la recirculation ?

L'évacuation extérieure est plus efficace pour éliminer la vapeur et les odeurs. La recirculation est utile si l'installation d'un conduit n'est pas possible, mais nécessite des filtres à charbon.

Que faire si le moteur ne démarre pas mais que la lumière fonctionne ?

Le système de ventilation est peut-être bloqué ou le condensateur endommagé. Vérifiez que les filtres ne sont pas obstrués. Si le problème persiste, contactez le service technique.

Comment obtenir la notice d'utilisation ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue.

MODE D'EMPLOI Bolero Flux PT 604000 Inox A+++ CECOTEC

Manuel d'instructions

Bedienungsanleitung

Manual d'instruccions

OdyieXpnns

LsU

INDICE

1. Pièces et composants 20
2. Avant utilisation 20
   3.Installation 20
3. Fonctionnement 24
   5.Nettoyage et entretien 24
4. Résolution de problèmes 25
5. Copyright 25
6. Déclaration de conformité simplifiée de l'UE 26

INHALT

FR • Le codage figurant dans ce manuel est générique et s'applique à toutes les variantes de code de l'appareil.

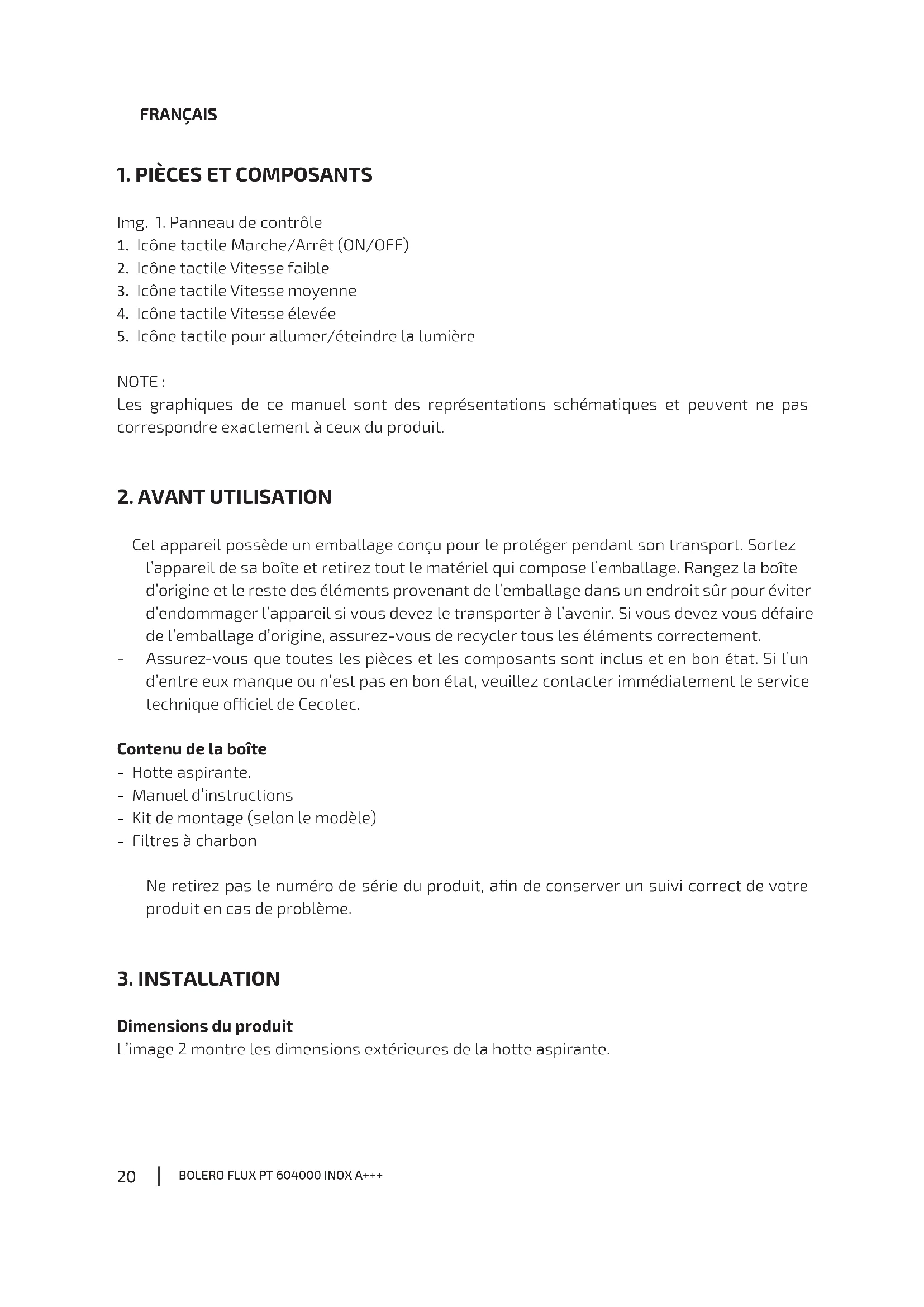

Img. 1. Panneau de contrôle

1. Icône tactile Marche/Arrêt (ON/OFF)
2. Icône tactile Vitesse faible
3. Icône tactile Vitesse moyenne
4. Icône tactile Vitesse elevée
5. Icône tactile pour allumer/éteindre la lumière

NOTE:

Les graphiques de ce manuel sont des représentations schématiques et peuvent ne pas correspondre exactement à leurs du produit.

2.AVANT UTILISATION

• Cet apparéil possède un emballage conçu pour le protégér pendant son transport. Sortez l' apparéil de sa boîte et retirez tout le matériel qui compose l'emballage. Rangez la boîte d'origine et le reste des éléments provenant de l'emballage dans un endroit sur pour éviter d'endommager l' apparéil si vous doivent le transporter à l'avir. Si vous doivent vous défaire de l'emballage d'origine, assurez-vous de recycler tous les éléments correctement.
  Assurez-vous que toutes les pieces et les composants sont inclus et en bon état. Si l'un d'entre euxmanque ou n'est pas en bon etat,veuillez contacterimmédiatementle service technique officiel de Cecotec.

Contenu de la boîte

• Hotte aspirante.
• Manuel d'instructions
• Kit de montage (selon le modele)

• Filtres à charbon

• Ne retirez pas le nombre de série du produit, afin de conserver un suivi correct de votre produit en cas de problème.

3. INSTALLATION

Dimensions du produit

L'image 2 montre les dimensions extérieures de la hotte aspirante.

Exigences en matière de ventilation

• La sortie du système de ventilation doit être à l'air libre, sauf si un système de recirculation (sans ventilation) est utilisé.
• Ne placez pas la sortie du système de ventilation dans une zone fermée.
• Utilisez uniquement un système de ventilation métallique rigide. L'utilisation de grillés de ventilation en plastique n'est pas recommandée.
• Le système de ventilation doit être équipé d'un clapet. Si le plafond ou le mur est déjà équipé d'un clapet, n'utilisez pas celui fourni avec la hotte aspirante.
• Pour optimiser le rendement du système de ventilation :

Réduisez au minimum la longueur du conduit et le nombre de coudes.
Ne modifiez pas la taille du conduit.
Scellez tous les raccords avec du ruban isolant pour éviter les fuites.
Scellez la paroi extérieure ou l'ouverture du plafond autour de la couverture avec du mastic.

• La hotte doit être installée à une hauteur de 65 à 75 cm au-dessus de la plaque de cuisson.

Systèmes de ventilation

L'image 3 presente les différents systèmes de ventilation.

Image 3:

Option 1

A. Sortie de ventilation par le toit.
B. Hotte aspirante.
C. Ventilation ronde.
D. Couvercle

Option 2

E. Sortie de ventilation à travers le mur
F. Hotte aspirante.
G. Ventilation ronde.
H. Couvercle

Option 3

I. Système de recirculation (sans ventilation)
J. Hotte aspirante.
K. Déflecteur

NOTE : pour garantir une extraction optimale de l'air, les règles suivantes doivent être strictement respectées :

• Le non-respect de ces instructions réduira le rendement et augmentera les niveaux sonores de la hotte.

FRANÇAIS

• L'installation doit être effectuee par un technicien qualifie.
• Ne raccordez pas le tuyau de sortie d'air de la hotte à un système de ventilation existant utilisé pour un autre apparéil, comme une cheminée par exemple.
• L'angle de courbure du tuyau de sortie d'air ne doit pas être inférieur à 120^ .
• Alignez le tuyau horizontally. Une autre possibilité consiste à faire monter le tuyau depuis la hotte et à le diriger vers un mur extérieur.
• ÀpRES l'installation, assurez-vous que la hotte aspirante est en position horizontal et parfaitement équilibrée pour éviter que la graisse ne s'accumule sur l'un des côtes.
• Assurez-vous que le conduit d'extractionChoisi pour l'installation est conforme à toutes les reglementations et qu'il est résistant au feu.

Installation de la hotte d'aspiration

Note: Retirez le film protecteur de la cheminée avant L'installation.

L'image 4 montre les accessoires inclus pour l'installation.

1.- Installation du tuyau de sortie d'air

1. Installation

du

clapet

Installes le clapet anti-retour unidirectionnel sur la sortie d'air de la hotte aspirante comme indiqué sur l'image 5.

1. Placez le tuyau sur la sortie d'air de la hotte aspirante comme indiqué sur l'image 11.

Image 5:

1. Clapet anti-retour unidirectionnel.
   2.Sortiedair.

2. Tuyau de sortie d'air.

3. Percez 3 trous de 8 mm dans le mur pour installer la plaque de montage. Vissez et serrez le support au mur à l'aide des chevilles et des vis fournies (Img. 6).

4. Accrochez la hotte à la plaque de montage. (Img. 7)
5. Faites glisser la partie interieure de la cheminée vers la partie inférieure. Tirez ensuite cette dernière vers le haut et reglez la hauteur souhaitation. Veuillez indiquer s'il s'agit d'un système évacuation ou de recirculation. (Img. 8).
6. Fixez la partie inférieure de la cheminée à l'aide de 2 vis de 4 × 8 mm (Img. 9).

Image 9:

1.-Vis 4× 8mm

1. Faites coulisser la cheminée pour ajuster sa hauteur. Une fois la hauteur souhaïée atteinte, utilisez 2 vis de 4 × 8 mm pour relier les trous de fixation à la plaque l, comme indiqué sur l'image 10.

Image 10 :

1. Plaque I

2. Percez 2 trous de 8 mm pour placer la plaque II. Vissez et fixez la plaque II au mur à l'aide des 2 vis fournies. Montez la cheminée sur l'appareil et fixez-la avec 2 vis (Img. 11).

Image 11:

1. Plaque II

Remplacement de la luzire LED

Note:

• La lumière ne peut être remplaçaee que par un electricien qualifie ou par le Service d'Assistance Technique de Cecotec.
• Avant de la remplacer, débranchez le cable d'alimentation.
• Avant de remettre l'ampoule en place, assurez-vous qu'elle ne soit pas chaude.
• Utilisez toujours des gants ou des chiffons pour éviter tout contact direct avec les lumières LED.
• Le contact direct peut raccourcir la durée de vie de la lampe/l'ampoule.

Pour remplacer la lampe/l'ampoule, procedez comme suit :

1. Retirez les filtres à maille.
2. Insérez une main dans la hotte pour faire sortir doucement l'ampoule. Utilisez votre autre main pour la saisir et la retarder, puis retirez le cable.
3. ÀpRES avoir remplaced l'ampoule, branchez le cable et insérez la nouvelle ampoule dans le trou (Image 12).

Note: N'oubliez pas de tout remonter après avoir remplaced l'ampoule et de fixer toutes les vis dans la même position. Remplacez toujours l'ampoule par une ampoule du même type et du même ampérage.

Installation du filtré à charbon (Image 13)

Si vous utilisez le système de recirculation, il est recommandé de placer les filtres à charbon. Les filtres à charbon peuvent filtrer les odeurs désagreables générées dans l'environnement.

• Retirez les filtres à mailles avant d'installer les filtres à charbon.
• Placez le filtré à charbon sur l'axe du boîtier du ventilateur en ajustant les trous du filtré à charbon sur l'axe du boîtier.
• Tournez le filtré à charbon dans le sens des aiguilles d'une montre.
• Tournez-le jusqu'à ce qu'il ne puisse plus bouger. Tournez le couvercle du filtré à charbon dans le sens inverse des aiguilles d'une montre pour le retarder.
• Pour finir, remettez les filtres à mailles en place.

Note:

Assurez-vous que le filtr est bien fixe, sinon il pourrait se detacher et presenter un danger.

FRANÇAIS

• Lorsque des filtrés à charbon sont installés, la puissance d'aspiration diminue.
• Dimensions du filtré à charbon : Diamètre face A 12,9 cm ; Diamètre face B 13,3 cm.
• IMPORTANT : installez les filtres à charbon uniquement si vous utilisez la hotte en mode recirculation d'air (SANS CONDUIT D'ÉVACUATION DES FUMÉES VERS L'EXTÉRIEUR).

Il est recommandé de remplaçer les filtres à charbon régulierement, en fonction du temps d'utilisation, lorsqu'il est constaté qu'ils perdent leurs propriétés d'absorption des odeurs.

Installation du cable d'alimentation

Vous doit être raccordée à une installation mise à la terre.

4. FONCTIONNEMENT

1. Pour allumer la hotte, appuyez sur l'icone tactile marche/arret (On/Off).
2. Choisissez la vitesse de fonctionnement souhaïée en appuyant sur les icônes tactiles correspondantes (faible, moyenne ou élevé).
3. Allumez ou éteignez la lumière en appuyant sur l'icone tactile correspondante.

NOTE : Les hottes aspirantes sont équipées d'un système de protection contre la surchauffe qui prévient les possibles incidents lorsque la température du moteur dépasse la valeur limite de fonctionnement.

5. NETTOYAGE ET ENTRETIEN

Nettoyage et entretien

Éteignez la hotte et débranchez-la de la prise de courant avant toute opération de nettoyage ou d'entretien. Les surfaces extérieures de la hotte sont susceptibles d'être rayées et tachées. Utilisez donc des produits de nettoyage doux et éliminez immédiatement les résidus de substances alcalines ou acides (jus de citron, vinaigre).

Surfaces en acier inoxydable

L'acier inoxydable doit être nettoyé régulièrement pour garantir une longue durée de vie. Pour ce faire, utilisez un nettoyant approprié.

Surface du panneau de contrôle

Le panneau de contrôle peut être nettoyé à l'aide d'un chiffon humide et d'un produit de nettoyage neutre. Assurez-vous que le chiffon est propre et bien essoré avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever l'excess d'humidité qui pourrait rester après le nettoyage.

Nettoyage des filtres à maille

Nettoyez le filtrte tous les mois pour éviter tout risque d'incendie. Le filtrte accumule la graisse, la fumée et la poussière, ce qui affecte l'efficacité de la hotte aspirante. Si le filtrte n'est pas nettoyé, des résidus de graisse s'accumuleront dessus. Nettoyez le filtrte avec de l'eau et un peu de produit nettoyant approprié, laissez-le sécher à l'air libre avant de le remettre en place.

6. RÉSOLUTION DE PROBLEMES

Problème Possibles causes Solution
La lumière s'allume, mais le moteur ne fonctionne pas.	Le système de ventilation est bloqué.
	Le condensateur est endommagé.
	Le moteur est endommagé.
La lumière ne s'allume pas et le moteur ne fonctionne pas.	L'ampoule LED ne fonctionne pas.
	La fiche est détachée.
La hotte vibre.	Le ventilateur est endommagé.
	Le moteur n'est pas bien fixé.
	La hotte n'est pas correctement fixée au mur.
La fumée ou la vapeur ne peuvent pas être correctement évacuées.	La distance entre la hotte aspirante et la plaque de cuisson est excessive.
	La plaque de cuisson est exposée à un fort courant d'air.

7. COPYRIGHT

Les droits de propriété intellectuelle des textes de ce manuel appartiennent à CECOTEC

FRANÇAIS

INNOVACIONES, S.L. Tous droits réservés. Le contenu de cette publication ne peut être, en totalité ou en partie, reproduit, stocké dans un système de récapération de données, transmis ou distribué par quelques moyen que ce soit (electronique, mécanique, photocopie, enregistrement ou similaire) sans l'autorisation préalable de CECOTEC INNOVACIONES, S.L.

8. DÉCLARATION DE CONFORMITE SIMPLIFIÉE DE L'UE

Par la presente, Cecotec Innovaciones déclare que ce produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la réglementation applicable dans l'Union européen. Ce produit a étéçu, fabriqué et testé pour répondre aux normes de sécurité et de qualité

requises. Le texte intégral de la déclaration de conformité de l'UE peut être consulté sur le site web suivant : https://www storecotec.fr/fr/information/declaration-of-conformity
