MANUAL D'USUARI Bolero Flux PT 604000 Inox A+++ CECOTEC

2. Abans de fer servir 76

6. Resolució de problemes 81

8. Declaració UE de conformitat simplicada 82

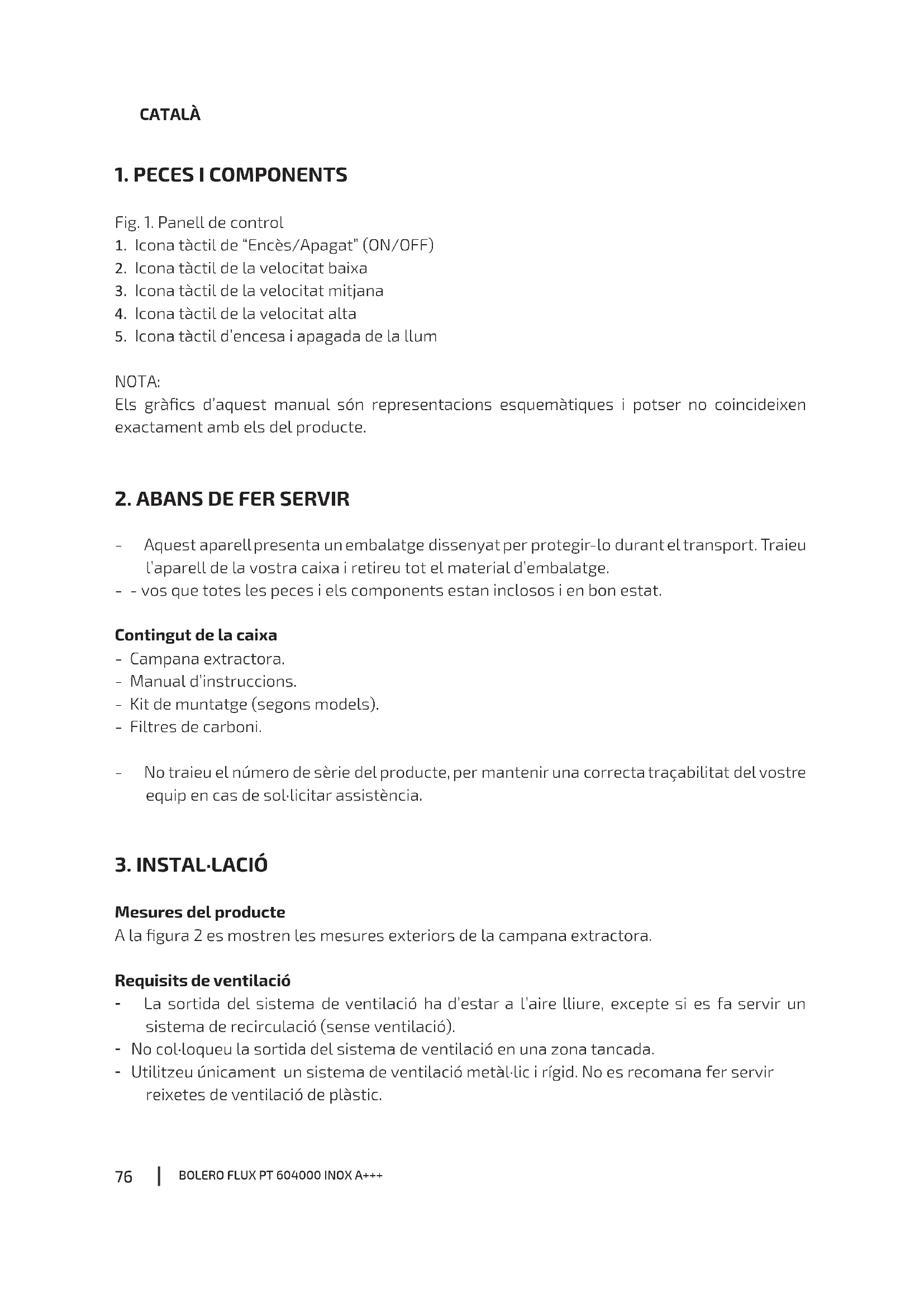

1. Icona tàctil de “Encès/Apagat” (ON/OFF)

2. Icona tàctil de la velocitat baixa

3. Icona tàctil de la velocitat mitjana

4. Icona tàctil de la velocitat alta

5. Icona tàctil d’encesa i apagada de la llum

NOTA: Els gràcs d’aquest manual són representacions esquemàtiques i potser no coincideixen exactament amb els del producte.

2. ABANS DE FER SERVIR

- Aquest aparell presenta un embalatge dissenyat per protegir-lo durant el transport. Traieu l’aparell de la vostra caixa i retireu tot el material d’embalatge. - - vos que totes les peces i els components estan inclosos i en bon estat. Contingut de la caixa - Campana extractora. - Manual d’instruccions. - Kit de muntatge (segons models). - Filtres de carboni. - No traieu el número de sèrie del producte, per mantenir una correcta traçabilitat del vostre equip en cas de sol·licitar assistència.

Mesures del producte A la gura 2 es mostren les mesures exteriors de la campana extractora. Requisits de ventilació - La sortida del sistema de ventilació ha d’estar a l’aire lliure, excepte si es fa servir un sistema de recirculació (sense ventilació). - No col·loqueu la sortida del sistema de ventilació en una zona tancada. - Utilitzeu únicament un sistema de ventilació metàl·lic i rígid. No es recomana fer servir reixetes de ventilació de plàstic.BOLERO FLUX PT 604000 INOX A+++ CATALÀ

- El sistema de ventilació ha de tenir una comporta. Si la coberta del sostre o de la paret ja té una comporta, no utilitzeu la subministrada amb la campana extractora. - Per maximitzar el rendiment del sistema de ventilació: o Reduïu al mínim la longitud del conducte i el nombre de corbes i colzes. o No realitzeu canvis a la mida del conducte. o Segelli totes les connexions amb cinta aïllant per evitar fuites. o Segelleu la paret exterior o l’obertura de la teulada al voltant de la coberta amb massilla. - La campana extractora s’ha d’instal·lar a una alçada de 65-75 cm per sobre de la placa de cocció. Sistemes de ventilació A la gura 3 es mostren els diferents sistemes de ventilació. Llegenda Figura 3: OPCIÓ 1 A. Sortida de ventilació pel sostre. B. Campana extractora. C. Ventilació rodona. D. Coberta de la teulada. OPCIÓ 2 E. Sortida de ventilació per la paret. F. Campana extractora. G. Ventilació rodona. H. Coberta de la paret. OPCIÓ 3

I. Sistema de recirculació (sense ventilació)

J. Campana extractora. K. Deector. NOTA: Per garantir una extracció òptima de l’aire, cal respectar estrictament les normes següents: - L

aquestes instruccions bàsiques reduirà el rendiment i augmentarà els nivells de soroll de la campana extractora. - La instal·lació ha de ser realitzada per un tècnic qualicat. - No connecteu el tub de sortida de l’aire de la campana a un sistema de ventilació existent que s’estigui utilitzant per a un altre aparell com ara una xemeneia. - L’angle de curvatura del tub de sortida de l’aire no ha de ser inferior a 120 º. - Alineeu el tub horitzontalment. Una altra possibilitat és que el tub pugi des de la campana i es dirigeixi a una paret exterior.BOLERO FLUX PT 604000 INOX A+++

CATALÀ - Després de la instal·lació, assegureu-vos que la campana extractora estigui en posició horitzontal i totalment equilibrada per evitar que el greix s’acumuli en un dels costats. - Assegureu-vos que el conducte d’extracció escollit per a la instal·lació compleix totes les normatives i que sigui resistent al foc. Instal·lació de la campana extractora Nota: Traieu el lm protector de la xemeneia abans de instal·lar-lo. A la gura 4 es mostren els accessoris inclosos per realitzar la instal·lació. 1.- Instal·lació del tub de sortida de l’aire

1. Instal·lació de la vàlvula

Instal·leu la vàlvula unidireccional antiretorn a la sortida de l’aire de la campana extractora com es mostra a la gura 5.

2. Col·loqueu el tub a la sortida de l’aire de la campana extractora com es mostra a la Figura

3. Trepant 3 forats de 8 mm a la paret per instal·lar la placa de muntatge. Cargoleu i premeu

el suport a la paret amb els tacs i els cargols proporcionats (Fig. 6).

4. Pengeu la campana extractora a la placa de muntatge (Fig. 7).

5. Feu lliscar la secció interior de la xemeneia a la secció superior. Després, estireu aquesta

darrera cap amunt i ajusteu l’alçada desitjada. Tingueu en compte si el sistema és d’extracció o de recirculació de l’aire. (Fig. 8).

6. Fixeu la secció inferior de la xemeneia amb 2 cargols de 4x8 mm (Fig. 9).

Llegenda Figura 9: 1.- Cargols 4x8 mm

7. Feu lliscar la xemeneia per ajustar la seva altura. Un cop assolida l’alçada desitjada,

utilitzeu 2 cargols de 4x8 mm per unir els oricis de xació amb la placa I, tal com es mostra a la gura 10. Llegenda Figura 10:

2. Perforeu 2 oricis de 8 mm per col·locar la placa II. Cargoleu i xeu la placa II a la paret amb

els 2 cargols inclosos. Munteu la xemeneia a la unitat i xeu-la amb 2 cargols (FIG. 11).BOLERO FLUX PT 604000 INOX A+++ CATALÀ

Substitució de la llum LED Nota: - La llum només pot ser substituïda per electricistes qualicats o pel Servei d’Assistència Tècnica de Cecotec . - Abans de substituir-la, desendolleu el cable d’alimentació. - Abans de tornar a col·locar el llum/bombeta, assegureu-vos que no estigui calent. - Utilitzeu sempre guants o draps per evitar el contacte directe amb els llums LED. - El contacte directe pot escurçar la vida útil del llum/bombeta. Per substituir el llum/bombeta, seguiu els passos següents:

1. Traieu els ltres de malla.

2. Introduïu una mà a la campana per empènyer suaument cap a fora el llum/bombeta.

Utilitzeu l’altra mà per agafar-la i estirar-la cap a fora i, a continuació, extraieu el cable.

3. Després de substituir el llum/bombeta, endolleu el cable i col·loqueu el nou llum/bombeta

a l’orici (Fig. 12). Nota: Recordeu tornar a muntar tot després de substituir la bombeta i xar tots els cargols en la mateixa posició. Substituïu sempre la bombeta per una altra del mateix tipus i amperatge. Instal·lació del ltre de carboni (Figura 13) Si utilitzeu el sistema de recirculació, es recomana col·locar els ltres de carboni. Els ltres de carboni poden ltrar les olors desagradables dels aliments a l’ambient. - Traieu els ltres de malla abans d’instal·lar els ltres de carboni. - Col·loqueu el ltre de carboni a l’eix de la carcassa del ventilador ajustant els oricis del ltre de carboni a l’eix de la carcassa. - Gireu el ltre de carboni en el sentit de les agulles del rellotge. - Gireu-lo ns que no es pugui moure més. Gireu la tapa del ltre de carboni en sentit contrari al de les agulles del rellotge per retirar-la. - Finalment, torneu a instal·lar els ltres de malla. Nota: - Assegureu-vos que el ltre estigui ben bloquejat, en cas contrari podria deixar-se anar i suposar un perill. - Quan s’hi instal·len ltres de carboni, la potència d’aspiració disminueix. - Dimensions del ltre de carboni: Diàmetre cara A 12,9 cm; Diàmetre cara B 13,3 cm. - IMPORTANT: instal·leu els ltres de carboni només si utilitzeu la campana en mode recirculació de l’aire (SENSE CONDUCTE D’EXTRACCIÓ DE FUMS A L’EXTERIOR). Es recomana substituir regularment els ltres de carboni, segons el temps d’ús, quan es noti que van perdent propietats d’absorció d’olors.BOLERO FLUX PT 604000 INOX A+++

CATALÀ Instal·lació del cable d’alimentació Heu de connectar la clavilla d’endoll a una línia elèctrica de 220-240 V~, 50/60 Hz. La campana extractora ha d’estar connectada a una instal·lació proveïda de presa de terra.

1. Per encendre la campana extractora, premeu la icona tàctil de “Encès/Apagat” (ON/OFF)

2. Trieu la velocitat de funcionament desitjada prement les icones tàctils respectives (baixa,

3. Enceneu o apagueu la llum prement la seva icona tàctil respectiva.

NOTA: Les campanes tenen un sistema de protecció contra sobreescalfament que actua per prevenir possibles incidències quan la temperatura del motor supera el valor límit de funcionament.

5. NETEJA I MANTENIMENT

Neteja i manteniment Apagueu la campana extractora i desconnecteu-la de la presa de corrent abans de realitzar qualsevol operació de neteja o manteniment. Les superfícies exteriors de la campana són susceptibles de patir esgarrapades i taques. Superfícies d’acer inoxidable L’acer inoxidable s’ha de netejar regularment per garantir una llarga vida útil. Per fer-ho, utilitzeu un netejador adequat. Superfície del tauler de control El tauler de control es pot netejar amb un drap humit i un producte de neteja neutre. Assegureu- vos que el drap estigui net i ben escorregut abans de netejar la campana. Utilitzeu un drap suau i sec per eliminar l’excés d’humitat que hagueu pogut quedar després de la neteja. Neteja dels ltres de malla Netegeu el ltre cada mes per evitar risc d’incendi. El ltre acumula greix, fum i pols, cosa que inueix en l’ecàcia de la campana extractora. Si no es neteja el ltre, s’hi acumularan residus de greix. Netegeu el ltre amb aigua i una mica de producte de neteja adequat, deixeu- lo assecar a l’aire abans de tornar a col·locar-lo.BOLERO FLUX PT 604000 INOX A+++ CATALÀ

6. RESOLUCIÓ DE PROBLEMES

Problema Possibles causes Solució La llum s’encén, però el motor no funciona. El sistema de ventilació està bloquejat. Netegeu l’obstrucció. El condensador està avariat. Contacteu amb el Servei d’Assistència Tècnica de Cecotec El motor està avariat. Contacteu amb el Servei d’Assistència Tècnica de Cecotec La llum no s’encén i el motor no funciona. La bombeta LED no funciona. Substituïu la bombeta LED. L’endoll està solt. Assegureu-vos que la clavilla d’endoll estigui connectada correctament a la presa de corrent. La campana vibra. El ventilador està avariat. Contacteu amb el Servei d’Assistència Tècnica de Cecotec El motor no està ben xat. Contacteu amb el Servei d’Assistència Tècnica de Cecotec La campana no està ben xada a la paret. Assegureu-vos que la campana estigui completament xa. El fum o el vapor no es poden extreure correctament. La distància entre la campana extractora i la placa de cocció és excessiva. Reduïu la distància entre la campana i la placa. La placa de cocció és exposada a un gran ux d’aire. Reduïu el ux d’aire que passa per la zona de cocció tancant alguna porta o nestres

Els drets de propietat intel·lectual sobre els textos del manual pertanyen a CECOTEC INNOVACIONES, SL Queden reservats tots els drets. El contingut d’aquesta publicació no podrà, ni en part ni íntegrament, reproduir-se, emmagatzemar-se en un sistema de recuperació, transmetre’s o distribuir-se per cap mitjà (electrònic, mecànic, fotocòpia, enregistrament o similar) sense la prèvia autorització de CECOTEC INNOVACIONES, SLBOLERO FLUX PT 604000 INOX A+++

Per la present, Cecotec Innovaciones declara que aquest producte compleix els requisits essencials i altres disposicions rellevants de les normatives aplicables a la Unió Europea. Aquest producte ha estat dissenyat, fabricat i provat amb el compliment dels estàndards de seguretat i qualitat requerits. El text complet de la Declaració de Conformitat de la UE es pot trobar a la següent adreça web: https://cecotec.es/es/information/declaration-of-conformityBOLERO FLUX PT 604000 INOX A+++
