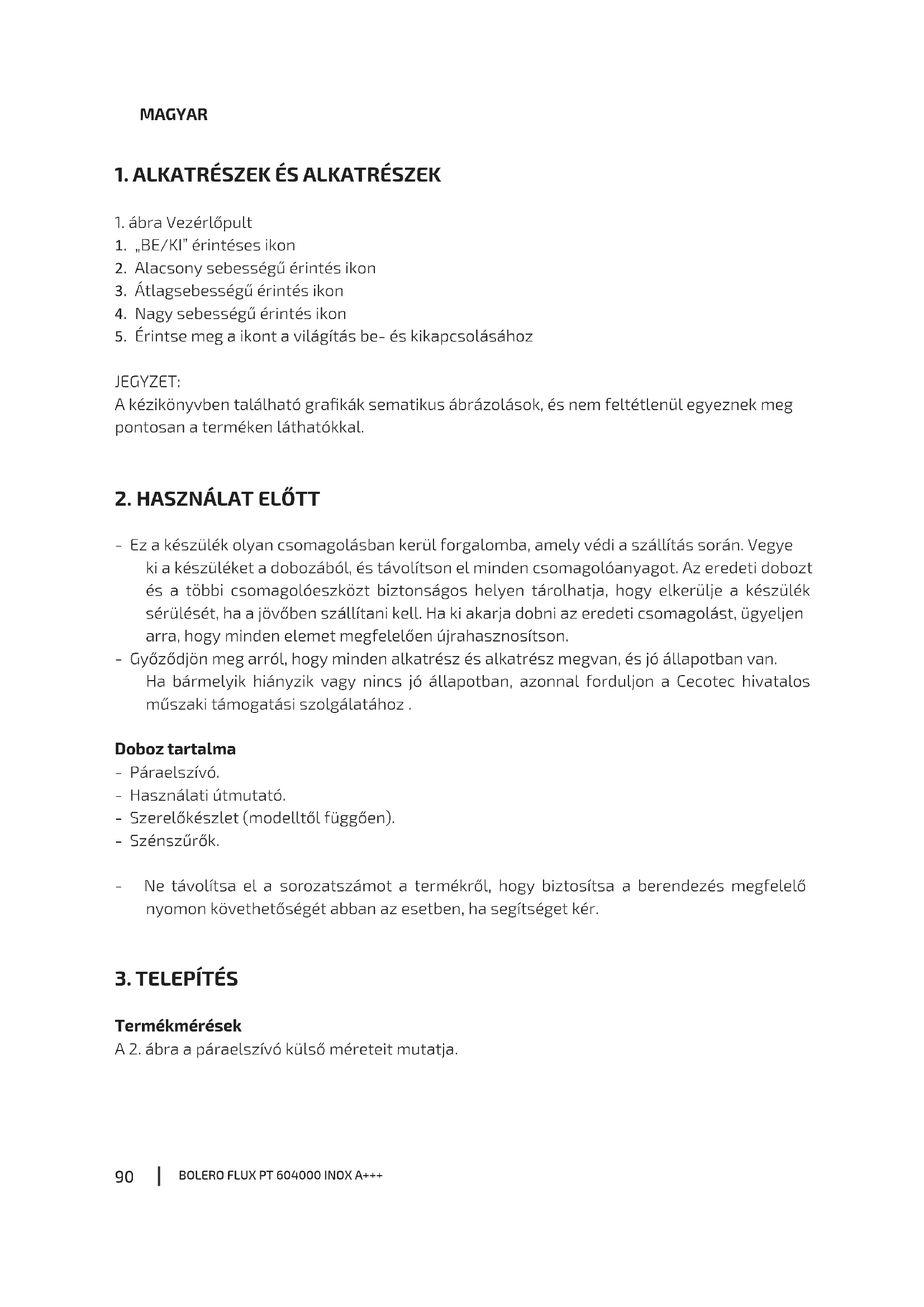

1. ALKATRÉSZEK ÉS ALKATRÉSZEK

1.ábra Vezérólópult
1. "BE/KI" érintées—is kon
2. Alacsony sebességu érintésikon
3. Átlagsebességü érintés ikon
4. Nagy sebességu érintésikon
5. Érintse meg a ikont a világítás be- és kikapcsolásához

JEGYZET:

A kézikönyvben található grafíkák sematiku sábrázolások, és nem feltétlenül egyeznek meg pontosan a terméken lathatókkal.

2. HASZNÁLAT ELOTT

• Ez a keszülék olyan csomagolásban kerül forgalomba, amely védi a szállítás során. Vegye ki a keszüléket a dobozámól, és távolítson el minded csomagolóanyagot. Az eredeti dobozt és a tölbbi csomagolóeszközt biztonságos helyen tárolhatja, hogy elkerülje a keszülék sérülését, ha a jovőben szállitani kell. Ha ki akarja dobni az eredeti csomagolást, ügyeljenarra, hogy minded element megfeleloen ujrahasznosítson.
• Győzódjön meg arról, hogy minded alkatrész és alkatrész megvan, és jo allapotban van. Ha barmelyik hiányzik vagy nincs jo allapotban, azonnal forduljon a Cecotec hivatalos műszaki támogatási szolgálatához.

Doboz tartalma

• Paraelszívo.
• Hasznalati utmutató.

• Szerelókészlet (modellól fuggöen).
  -Szénszürök.

• Ne távolítsa el a sorozatszámot a termékról, hogyBiztositsa a berendezés megfelelo nyomon kovethetósegét abban az esetben, ha segítséget kér.

3. TELEPITÉS

Termékmérések

A 2. ábra a páraelszívó külso méreeteit mutatja.

Szellöztétési kovetelmenyek

• A szellozórendszer kimenétének a szabadban kell lennie, kiveve ha recirkulációs (szelloztétés nélkūli) rendszert használnak.
• Ne helyezze a szellőzörendszer kimenetét zárt helyre.
• Csak merev, fém szellőzőrendszert használjon. Múmanyag szellőzonyílasok használatanem javasolt.
• A szellozőrendszernek csappantyúval kell rendelkeznie. Ha a mennyezet- vagy falburkolaton már van csappantyú, ne használja a páraelszívóhoz mellekeltet.
• A szellozórendszer teljesítményének maximalizálása érdekében:

o Minimalizalja a csatorna hosszát, valamint a Hajlítások és konyök számát.
Ne módosítsa a csatorna méretét.
o Zárja le az összes csatlakozást elektromos szalaggal a szivárgás elkerülése érdekében.
Zárja le a tető körüli kulso falat vagy tetonyilast tomitéssel.

• A páraelszívó t a fózólap fóle 65-75 cm magasságban kell felszerelni.

Szellőtétő rendszerek

A 3. ábra a különboźó szellózórendszereket mutatja be.

Jelmagyarazat 3. ábra:

1.LEHETÖSEG

A. Tetoszellozokimenet.
B. Paraelszívó.
C. Kerek szellózó.
D. Tetófedés.

2.LEHETOSEG

E. Szellozonyilas a falon keresztul.
F. Paraelszívó.
G. Kerek szellőző.
H. Falburkolat.

3.LEHETOSEG

I. Recirculación rendszer (szellóztétés nélkül)
J. Paraelszívó.
K. Tereló.

MEGJEGYZÉS: Az optimális légelszívás érdekében szigóan be kell tartani a következő szabályokat:

• Ezen alapvetőutasítások be nem tartása csökkenti a páraelszívó teljesítényét és noveli a zajszintet.

MAGYAR

• A beszerelést szakképzett technikusnak kell elvegezie.
• Ne csatlakoztassa a páraelszívó elszívó csövét oyan meglevő szellőzőrendszerhez, amelyet más készülékhez használnak, pédául kandallót.
• A levegőkivezető cső Hajlítászi szöge nem lehet kisebb 120°-nál.
• lgazitsa vizszintesen a csövet. Egy.masik lehetőség az, hogy a cső felemelkedik a motorháztetőról és egy külso falhoz fut.
• A beszerelés után győzódjön meg arról, hogy a páraelszívó víszintes és teljesen kiegyensúlyozott, hogy elkerülje a zsír felhalmozódását az egyik oldalon.
• Győződjön meg arról, hogy a beépítésre kivalasztott elszívócső megfelel minded előirásnak és tűzálló.

Páraelszívó felszerelése

Megjegyzés: A telepítés megkezdésé elótt távolítsa el a védófóliát a kandallóról.

A 4. ábra a beszereléshez mellekelt tartozékokat mutatja.

1.- A levegokivezeto cso felszerelése

1. A

szelepe

beszerelése

Szerelje fel a visszacsapó egyirányú szelepet a páraelszívó levegőkimenetére az 5. abraszerint.

1. Helyezze a csövet a páraelszívó levegőkimenetére a 11. ábra szerint.

Jelmagyarazat 5.ábra:

1. Egyirányu visszacsapó szelep.
2. Levego kimenet.

3. Levego kivezeto cso.

4. Fúrjon 3 x 8 mm-es lyukat a falba a szerelólap felszereléséhez. Csavarozza és húzza meg a tartó t a falhoz a mellekelt dugókkal és csavarokkal (6. ábra).

5. Akassza fel a páraelszívó t a szerelólapra (7. ábra).
6. Csúsztassa a kémény belső részét a felső részbe. Ezután az utóbbit húzza felfelé, és allítsa be a kívant magasságba. Vegye figyelembe, hogy a rendszer elszívó vagy légkeringteto rendszer. (8. ábra).
7. Rögzítse a kémény also részét Z db 4x8 mm-es csavarral (9. ábra).

Jelmagyarazat 9. ábra:

1.-4x8 mm-escsavarok

1. Csúsztassa el a kéményt a magasság beállításához. Ha elérte a kívant magasságot, 2 db 4x8 mm-es csavarral csatlakoztassa a rögzítófuratokat az l-lemezhez a 10. ábra szerint.

Jelmagyarazat 10. ábra:

1. l. tábla

2. Fúrjon 2 8 mm-es lyukat a II. lemez rögzítéséhez. Csavarja fel és rögzítse a II-es lapot a falhoz a mellekelt 2 csavarral. Szerelje fel a kéményt az egységre, és rögzítse 2 csavarral (11. ÁBRA).

Jelmagyarazat 11.abra:

1. tabla II

LED lampa cseréje

Jegyzet:

• a Cecotec muszaki ügyfelszolgálata cserélheti ki .
• Cserelotthuzkaki tapkabelt.
• A lámpa/izzó cseréje elöttt gyózǎdjön meg arról, hogy nem forró.
• Mindig használjon kesztyőt vagy rongyot, hogy elkerülje a LED-lámpákkal való közvetlen érintkezésf.
• A közvetlen érintkezés leröviditheti a lámpa/izzó élettartamát.

A lampa/izzó cseréjéhz kovesse az alábbi lépéseket:

1. Távolítsa el a halószúröket.
2. Helyezze az egyik kezét a motorháztetőbe, hogy ovatosan nyomja ki a lámpát/izzót. A masik kezével fogja meg és húzza ki, majd húzza ki a kábelt.
3. A lámpa/izzó cseréje után dugja be a kábelt, és helyezze be az új lámpát/izzó t a lyukba (12. ábra).

Megjegyzés: Ne felejtsen el mindent összeszerelni az izzócsere után, és rögzítse az összes csavart ugyanabban a helyzetben. Mindig cserélje ki az izzót azonos típusú és árameròsségüre.

A szénszúrő beszerelése (13. ábra)

Ha recirkulációs rendszert kíván használni, ajánlatos a szénszüróket beepiteni. A szénszürók kiszürhetik a kellemetlenételszagokat a környezetból.

• A szénszúrók felszerelése elótt távolítsa el a halószúróket.
• Helyezze a szénszúró t a ventilátorház tengelyère úgy, hogy a szénszúró furatait a ház tengelyère szereli.
• Forgassa el a szénszürót az oramutató járásával megegyező irányba.
• Addig forgassa, amig már nem tud tovább mozdulni. Az eltávolításhoz forgassa el az szénszúrő fedelét az oramutató jarásával ellentêtes irányba.
• Végul helyezze vissza a halószúróket.

Jegyzet:

• Győzódjön meg arról, hogy a szúró biztonságosan reteszelve van, különben kilazulhat és veszélyt jelenthet.

MAGYAR

• Ha szénszúrőket szerelnek fel, a szívoérő csökken.
• Szénszúró méreiei: A homloklap átméroje 12,9 cm; B oldal átméroje 13,3 cm.
• FONTOS: Csak akkor szerelje be a szénszúroket, ha a páraelszívôt levegőkeringetéses üzemóban kivanja használni (KÜLTÉRIFUSTELVEZÖCSANELKÜL).

A szénszúrók rendszeres cseréje a használat hossztól fuggöen javasolt, ha azt észleli, hovy elveszítik szagelnyeló tulajdonságaikat.

A tapkabel beszerelése

A dugót 220-240 V~, 50/60 Hz-es tapvezetékhez kell csatlakoztatni.

A páraelszívót födeléssel ellatott berendezéshez kell csatlakoztatni.

4. MUKÖDÉS

1. A páraelszívó bekapcsolásához nyomja meg a „BE/KI" érìntǒ ikont.
2. Valassza ki a kivant mukódési sebességet a megfelelo érintoikonok megnyomásával (alacsony, kocepes vagy magas).
3. Kapcsolja be vagy ki a lámpat a megfelelo érintési ikon megnyomásával.

MEGJEGYZÉS: A páraelszívó túlmegedés Elleni védelmi rendszerrel rendelkezik, amely megakadályozza az esetleges eseményeket, amikor a motor hòmér séklete meghaladja az üzemi határétéket.

5. TISZITÁS ÉS KARBANTARTÁS

Tisztítás és karbantartás

Kapcsolja ki a páraelszívót, és húzza ki a konnektorból, mielótt bármilyen tiszítási vagy karbantartási műveletet vegezne. A motorháztető külso felülete érzékeny a karcolásokra és foltokra. Ezér használjon enyhe tiszítószereket, és azonnal távolítsa el a lúgos vagy savas anyagok (citromlé, ecet) nyomait.

Rozsdamente acél felületek

A rozsdamentes acelt rendszeresen tisztitani kell a hosszú élettartam érdekében. Ehhez használjon megfelelo tiszítószert.

Vezerlópult felülete

A kezelópanel nedves ruhával és semleges tiszítószerrel tiszítthato. A motorháztető tiszítísa elótt győzódlön meg arról, hogy a kende tiszta és jol kicsavart. Puha, száraz ruhával távolítsa el a tiszítás után esetlegesen visszamaradt felesleges nedvességet.

A halószürók tisztitása

A tuzveszély elkerülèse érdekében havonta tisztítsa meg a szúró. A szúró zsírt, füstöt és port halmoz fel, ami befolyásolja a páraelszívó hatékonyságát. Ha a szúró:t nem tisz tíjá, zsírmaradvány gyúlik fel benne. Tisz títsa meg a szúró:t vizzel és megfelelo tiszítószerrel, hagyja levegón megszáradni, mielótt kicseréli.

6. PROBLEMAMEGOLDÁS

Probléma Lehetséges	okok Megoldás
A lámpa világít, de a motor nem jár.	A szellőzőrendszer blokkolva van.	Távolítsa el az akadályt.
	A kondenzátor hibás.	a Cecotec műszaki támogatásti szolgálataval
	A motor elromlott.	a Cecotec műszaki támogatásti szolgálataval
Nem gyullad ki a lámpa és nem jár a motor.	A LED izzó nem működik. Cserélje ki a LED izzót.
	A dugó meglazult.	Győződjön meg arról, hogy a típcsatlakozó megfeleloen be van dugva a konnektorba.
A harang vibrál.	A ventilatór elromlott.	a Cecotec műszaki támogatásti szolgálataval
	A motor nincs megfeleloen rögzítve.	a Cecotec műszaki támogatásti szolgálataval
	A motorháztető nincs megfeleloen rögzítve a falhoz.	Győződjön meg arról, hogy a motorháztető teljesen rögzítve van.
A füstöt vagy gozt nem lehet megfeleloen elszívni.	Túl nagy a távolság a páraelszívó és a főzǒlap között.	Csökkentse a távolságot a páraelszívó és a főzǒlap között.
	A főzǒlap nagy létgáramnak van kitéve.	Csökkentse a levegoáramlást a főzöterületen az ajtók vagy ablakok bezárásával.

7. SZERZÖI JOG

A jelen kezikonyvben szerepló szövegekre vonatkoź szellemi tulajdonjogok a CECOTEC INNOVACIONES, SL-t illetik. Minden jog fenntartva. A CECOTEC INNOVACIONES, SL elózetes

MAGYAR

engedélye nélkül e kiadvány tartalmát részben vagy egészben tilos reprodukálni, vissakereső rendszerben tárolni, továbbitani vagy terjeszteni semmilyen modon (elektronikus, mechanikus, fenymásolás, felvétel vagy hasonló).

8. EGYSZERUSITETTEU MEGFELEOSEGINYILATKOZAT

A Cecotec Innovations ezennel kijelenti, hogy ez a termek megfelel az alapvető követelményeknek és az Europai Unióban érvényes szabályozás egyéb vonatkozó rendelkezéseinek. Ezt a terméket úgy tervezték, gyartották és tesztelték, hogy megfelelen az előirt biztonsági és minőségí

szabványoknak. Az EU Megfeleloségi Nyilatkozat teljes szövege a következő webcímen taláható: https://ceotec.es/es/information/declaration-of-conformity
