BEDIENUNGSANLEITUNG Bolero Flux PT 604000 Inox A+++ CECOTEC

1. Teile und Komponenten 27
2. Vorder Gebrauch 27
3. Montage 27
4. Bedienung 31
5. Reinigung und Wartung 31
   6.Problebehebung 32
6. Copyright 33
7. Vereinfache EU-Konformitätserklarung. 33

INDICE

DE - Die Codierung in dieser Bedienungsanleitung ist allgemein und gilt für alle Codevarianten des Geräts.

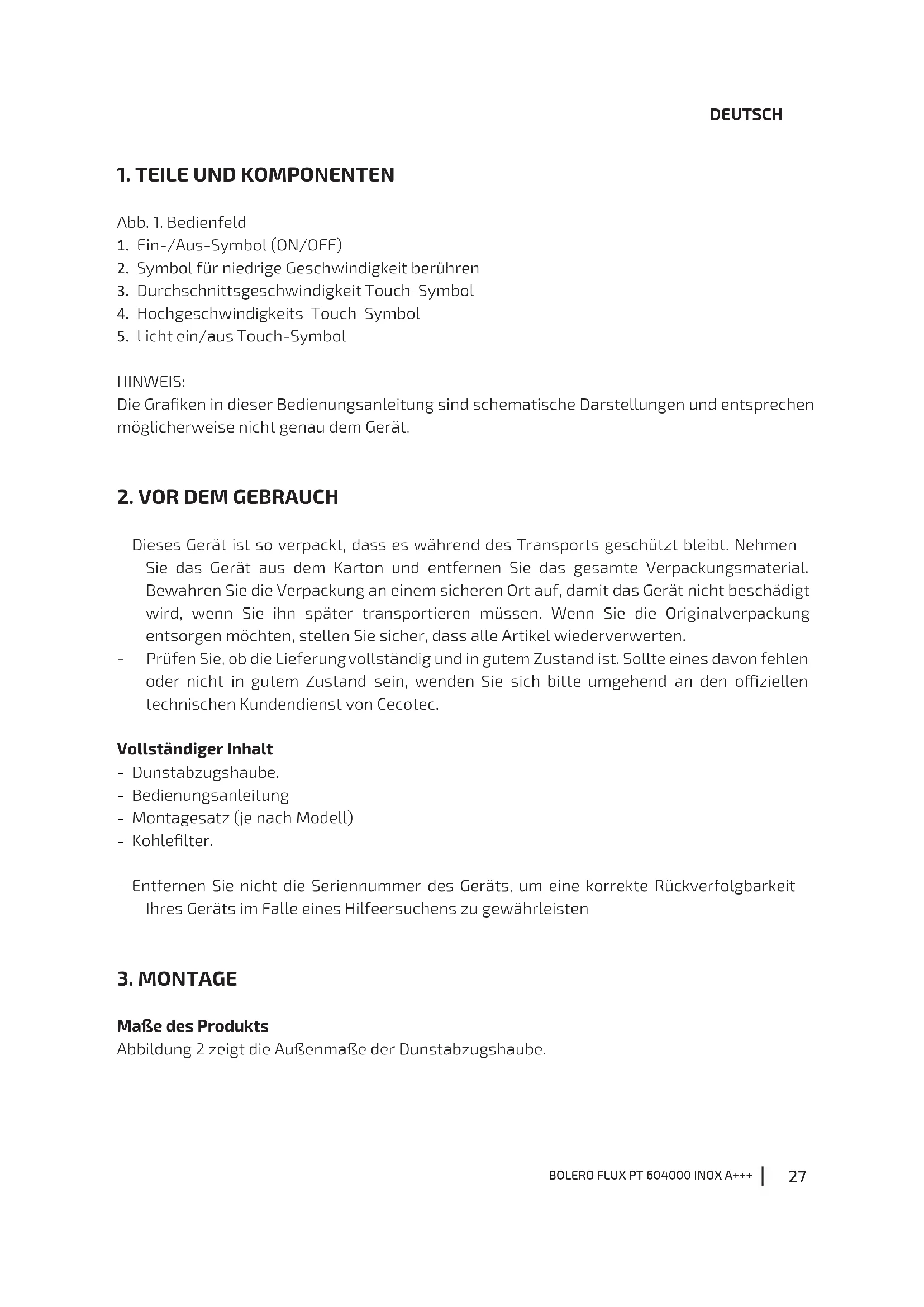

1. Ein-/Aus-Symbol (ON/OFF)
2. Symbol für niedrige Geschwindigkeit berühren
3. Durchschnittsgeschwindigkeit Touch-Symbol
4. Hochgeschwindigkeits-Touch-Symbol
5. Licht ein/aus Touch-Symbol

HINWEIS:

Die Grafiken in dieser Bedienungsanleitung sind schematische Darstellungen und entspruchen möglicherweise nicht genau dem Gerät.

2. VOR DEM GEBRAUCH

• Dieses Gerät ist so verpackt, dass es während des Transports geschützt bleibt. Nehmen Sie das Gerät aus dem Karton und entfernen Sie das gesamte Verpackungsmaterial. Bewahren Sie die Verpackung an einem sicheren Ort auf, damit das Gerät nicht beschädigt wird, wenn Sieihn später transportieren müssen. Wenn Sie die Originalverpackung entsorgen möchten, stellen Sie safer, dass alle Antikel wiederverwerten.
• Prüfen Sie, ob die Lieferung vollständig und in gutem Zustand ist. Sollte eines davon fehlen oder nicht in gutem Zustand sein, wenden Sie sichitte umgehend an den offiziellen technischen Kundendienst von Cecotec.

Vollständiger Inhalt

Dunstabzugshaube.
- Bedienungsanleitung
- Montagesatz (je nach Modell)
- Kohlefilter.

• Entfernen Sie nicht die Seriennummer des Geräts, um eine korrekte Rückverfolgbarkeit Ihres Geräts im Falle eines Hilfeersuchens zu gewährleisten

3. MONTAGE

Maße des Produkts

Abbildung 2 zeigt die Außenmaße der Dunstabzugshaube.

DEUTSCH

Beluftungsanforderungen

• Der Auslass des Belüftungssystems muss ins Freie führen, es sei dess, es wird ein Umluftsystem (ohne Belüftung) verwendet.
• Stellen Sie den Auslass des Belüftungssystems nicht in einem geschlossenen Raum auf.
• Verwenden Sie nur ein starres Metalllufungssystem. Die Verwendung von Luftungsgittern aus Kunststoff wird nicht empfohlen.
• Die Luftungsanlage muss mit einer Klappe ausgestattet sein. Wenn die Decken- oder Wandverkleidung bereits mit einem Dämpfer ausgestattet ist, verwenden Sie nicht den mit der Dunstabzugshaube gefelften Dämpfer.
• Die Leistung des Belüftungssystems zu maximieren:

o Minimieren Sie die Lange des Kanals und die Anzahl der Bogen und Krümmer.
O Nehmen Sie keine Änderungen an der Größe des Kanals vor.
Dichten Sie alle Anschlüsse mit Isolierband ab, um Leckagen zu vermeiden.
Dichten Sie die Außenwand- oder Dachöffnung rund um die Terrasse mit Dichtungsmasse ab.

• Die Dunstabzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld installiert werden.

Lüftungssysteme

Abbildung 3 zeigt die verschiedene Belüftungssysteme.

Legende Abbildung 3:

Option 1

A. Entlüftungsöffnung durch das Dach.
B. Dunstabzugshaube.
C. Runde Belüftung.
D. Dachabdeckung.

Option 2

E. Beluftungsöffnung durch die Wand.
F. Dunstabzugshaube.
G. Runde Belüftung.
H. Wandabdeckung.

Option 3

I. Umluftsystem (ohne Beluftung)
J. Dunstabzugshaube.
K. Deflektor.

HINWEIS: Um eine optimale Luftabsaugung zu gewährleisten, müssen die folgenden Regel strik entgehalten werden:

• Die Nichtbeachtung dieser grundlegenden Anweisungen beeinträchtigt die Leistung und erhöht den Gerauschpegel der Dunstabzugshaube.
• Die Installation muss von einem qualifizierten Fachmann durchgeführt werden.
• Schlieben Sie den Abluftkanal der Dunstabzugshaube nicht an ein bestehendes Luftungssystem an, das für ein anderes Gerät, wie z. B. einen Kamin, verwendet wird.
• Der Krümmungswinkel des Luftauslassrohrsarf nicht weniger als 120^ betragen.
• Richten Sie das Rohr waagerecht aus. Eine andere Möglichkeit ist, dass das Rohr aus der Haube aufsteigt und zu einer Außenwand geführt wird.
• Achten Sie nach der Installation daraufuf, dass die Dunstabzugshaube waagerecht und vollständig ausbalanciert ist, damit sich kein Fett auf einer Seite ansammelt.
• Vergewissern Sie sich, dass die für die Installation gewählte Absaugleitung allen Vorschriften entspricht und feuerfest ist.

Installation der Dunstabzugshaube

Hinweis: Entfernen Sie vor dem Einbau die Schutzfolie vom Schornstein.

Abbildung 4 zeigt das mitgelieferte Zubehör für die Installation.

1.- Installation des Luftauslassrohrs

1. Installation

des

Ventils

Installieren Sie das Rückschlagventil am Luftauslass der Dunstabzugshaube wie in Abbildung 5 dargestellt.

1. Setzen Sie den Schlauch in den Luftauslass der Dunstabzugshaube ein, wie in Abbildung 11 dargestellt.

Legende Abbildung 5:

1. Einweg-Rückschlagventil.
2. Luftauslass.

3. Abluftrohr.

4. Bohren Sie 3 × 8 mm große Löcher in die Wand, um die Montageplatte zu installmenten. Schrauben Sie die Halterung mit den mitgelieferten Dübeln und Schrauben an der Wand fest (Abb. 6).

5. Hängen Sie die Dunstabzugshaube in die Montageplatte ein (Abb. 7).
6. Schieben Sie den inneren Teil des Schornsteins in den oberen Teil. Ziehen Sie diese dann nach oben und stellen Sie sie auf die gewünschte Höhe ein.itte geben Sie an, ob es sich um ein Abgas- oder ein Umluftsystem handelt. (Abb.8).
7. Befestigen Sie den unteren Teil des Schornsteins mit 2 × 4 × 8 mm Schrauben (Abb. 9).

Legende Abbildung 9:

1.- Schrauben 4 × 8 ~mm

DEUTSCH

1. Schieben Sie den Schornstein, um seine Höhe einzustellen. Sobald die gewünschte Höhe erreicht ist, verwenden Sie 2 × 4 × 8 mm Schrauben, um die Befestigungslöcher mit der I-Platte zu verbinden, wie in Abbildung 10 gezeigt.

Legende Abbildung 10:

1. Platte I

2. Bohren Sie 2 × 8 mm Löcher für die Platte II. Schrauben Sie die Platte II mit den 2 mitgelieferten Schrauben an der Wand fest. Montieren Sie den Schornstein auf das Gerät und befestigen Sieihn mit 2 Schrauben (ABB.11).

Legende Abbildung 11:

1. Platte II

Austausch der LED-Leuchte

Hinweis:

• Die Leuchtearf nur von qualifizierten Elektrikern oder dem technischen Kundendienst von Cecotec ausgetauscht werden.
• Ziehen Sie das Netzkabel ab, bevor Sie es austauschen.
• Vergewissern Sie sich vor dem Auswechseln der Lampe/Gluhbirne, dass sie nicht heißt ist.
• Verwenden Sie immer Handschuhe oder Tücher, um direkten Kontakt mit den LED-Leuchten zu vermeiden.
• Direkter Kontakt kann die Lebensdauer der Lampe/Gluhbirne verkurzen.

Gehen Sie wie folgt vor, um die Lampe/Gluhbirne auszutauschen:

1. Entfernen Sie die Netzfilter.
2. Greifen Sie mit einer Hand in die Haube und drücken Sie die Lampe/Glühbirne vorsichtig heraus. Fassen Sie es mit der anderen Hand undziehen Sie es herself, dannziehen Sie das Kabel herself.
3. Nach dem Auswechseln der Lampe/Gluhbirne schließen Sie das Kabel an und setzen die neue Lampe/Gluhbirne in die Öffnung ein (Abb. 12).

Hinweis: Denken Sie daran, nach dem Auswechseln der Gluhbirne alles wieder zusammenzubauen und alle Schrauben in der gleichen Position zu befestigen. Ersetzen Sie die Gluhbirne immer durch eine Gluhbirne desselben Typs und derselben Amperezahl.

Installation des Kohlefilters (Abbildung 13)

Wenn das Umluftsystem verwendet werden soll, wird empfohlen, die Kohlefilter einzubauen. Kohlefilter konnen unangenehme Lebensmittelgerüche aus der Umgebung hersausfiltern.

• Entfernen Sie die Netzfilter, bevor Sie die Kohlefilter einbauen.
• Montieren Sie den Aktivkohlefilter auf der Welle des Ventilatorgehäuses, indem Sie die Löcher des Aktivkohlefilters auf die Welle des Gehäuses setzen.
• Drehen Sie den Kohlefilter im Uhrzeigersinn.

• Drehen Sieihn, bis er sich nicht mehr bewegen{lsst. Drehen Sie die Abdeckung des Kohlefilters gegen den Uhrzeigersinn, um sie zu entfernen.

• Zum Schluss setzen Sie die Netzfilter wieder ein.

Hinweis:

• Achten Sie darauf, dass der Filter richtig verstopft ist, da er sich sonst länger und eine Gefahr darstellen können.
• Wenn Aktivkohlefilter installiert sind, nimmt die Saugleistung ab.
• Abmessungen des Kohlefilters: Durchmesser Fläche A 12,9 cm; Durchmesser Fläche B 13,3 cm.
• WICHTIG: Installieren Sie die Kohlefilter nur, wenn die Abzugshaube im Umluftbetrieb verwendet werden soll (OHNE ABZÜGE NACH AUSSEN).

Es wird empfohlen, die Aktivkohlefilter je nach Nutzungsdauer regelmäßig auszubauschen, wenn festgestellt wird, dass sie ihre Geruchsabsorptionseigenschaften verlieren.

Installation des Netzkabels

Sie müssen den Stecker an eine 220-240 V~, 50/60 Hz Stromleitung anschließen. Die Dunstabzugshaube muss an eine geerdete Anlage angeschlossen werden.

4. BEDIENUNG

1. Um die Dunstabzugshaube einszuschalten, drücken Sie das Berührungssymbol „ON/OFF".
2. Wahlen Sie die gewünschte Betriebsgeschwindigkeit durch Drücken der entsprechenden Berührungssymbole (niedrig, mittel oder hoch).
3. Schalten Sie das Licht ein oder aus, indem Sie auf das entsprechende Touch-Symbol drücken.

HINWEIS: Die Hauben sind mit einem Überhitzungsschutzsystem ausgestattet, das mögliche Zwischenfälle verhindert, wenn die Motortemperatur den Betriebsgrenzwert überschreitet.

5. REINIGUNG UND WARTUNG

Reinigung und Wartung

Schalten Sie die Dunstabzugshaube aus undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Reinigungsaoder Wartungsarbeitenden durchfuhren. Die Außenflächen der Motorhaube sind anfällig für Kratzer und Flecken. Verwenden Sie daher milde Reinigungsmittel und entfernen Sie alkalische oder säurehaltige Substanzen (Zitronensaft, Essig) sofort.

DEUTSCH

Edelstahloberflächen

Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu gewährleisten. Verwenden Sie dazu einen geeigneten Reiniger.

Oberfläche des Bedienfelds

Das Bedienfeld kann mit einem feuchten Tuch und einem neutralen Reinigungsmittel gereinigt werden. Vergewissern Sie sich, dass das Tuch sauber und gut ausgewirungen ist, bevor Sie die Dunstabzugshaube reinigen. Verwenden Sie ein weiches, trockenes Tuch, um überschüsse Feuchtigkeit zu halten, die nach der Reinigung zurückbleiben kann.

Reinigung der Siebfilter

Reinigen Sie den Filter jeder Monat, um die Gefahr eines Brandes zu vermeiden. Im Filter sammeln sich Fett, Rauch und Staub an, was die Effizienz der Dunstabzugshaube beeinträchtigt. Wenn der Filter nicht gereinigt wird, sammeln sich Fettrückstände im Filter an. Reinigen Sie den Filter mit Wasser und einem geeigneten Reinigungsmittel und setzen Sieihn an der Luft trocknen, bevor Sieihn wieder einsetzen.

6. PROBLEMBEHEBUNG

Problem Mögliche Ursache Lösung
Die Leuchte gehen an, aber der Motor lauft nicht.	Das Belüftungssystem ist blockiert.	Beseitigen Sie die Verstopfung.
	Der Kondensator ist defekt.	Kontaktieren Sie den Kundendienst von Cecotec
	Der Motor ist defekt.	Kontaktieren Sie den Kundendienst von Cecotec
Die Leuchte leuchtet nicht und der Motor lauft nicht.	LED-Lampe funktioniert nicht.	Ersetzen Sie die Glübirne.
	Der Stecker ist lose.	Stellen Sie safer, dass der Stecker richtig in die Steckdose eingesteckt ist.
Die Dunstabzugshaube vibriert.	Der Ventilator ist beschädigt.	Kontaktieren Sie den Kundendienst von Cecotec
	Der Motor ist nicht sicher befestigt.	Kontaktieren Sie den Kundendienst von Cecotec
	Die Haube ist nicht richtig an der Wand befestigt.	Stellen Sie safer, dass die Dunstabzugshaube fest sitzt.
Rauch oder Dampf kann nicht richtig abgesaugt werden.	Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld ist zu groß.	Verringern Sie den Abstand zwischen der Haube und der Platte.
	Das Kochfeld ist einem starken Luftstrom ausgesetzt.	Verringern Sie den Luftstrom durch den Kochbereich, indem Sie alle Türen und Fenster schreiben.

7. COPYRIGHT

Die geistigen Eigentumsrechte an den Texten in dieser Bedienungsleitung liegen bei CECOTEC INNOVACIONES, S.L. Alle Rechte vorbehalten. Der Inhalt dieser Veröffentlichungarf ohne vorherige Genehmigung von CECOTEC INNOVACIONES, S.L. weder ganz noch teilweise verwielfältigt, in einem Wiederherstellungssystem gespeichert, übertragen oder verbreitet werden (elektronisch, Mechanisch, Fotokopie, Aufzeichnung oder ähnliches).

8. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG.

Cecotec Innovaciones erklart hiermit, dass these Product mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der in der Europäischen Union geltenden Vorschriften übereinstimmt. These Product wurde unter Einhaltung der erforderlichen Sicherheits- und

Qualitätsstandards entwickelt, hergestellt und geprüft. Der vollständige Text der EU-Konformitätserklärung ist auf folgender Website zu finden: https://storecotec.de/de/information/declaration-of-conformity
