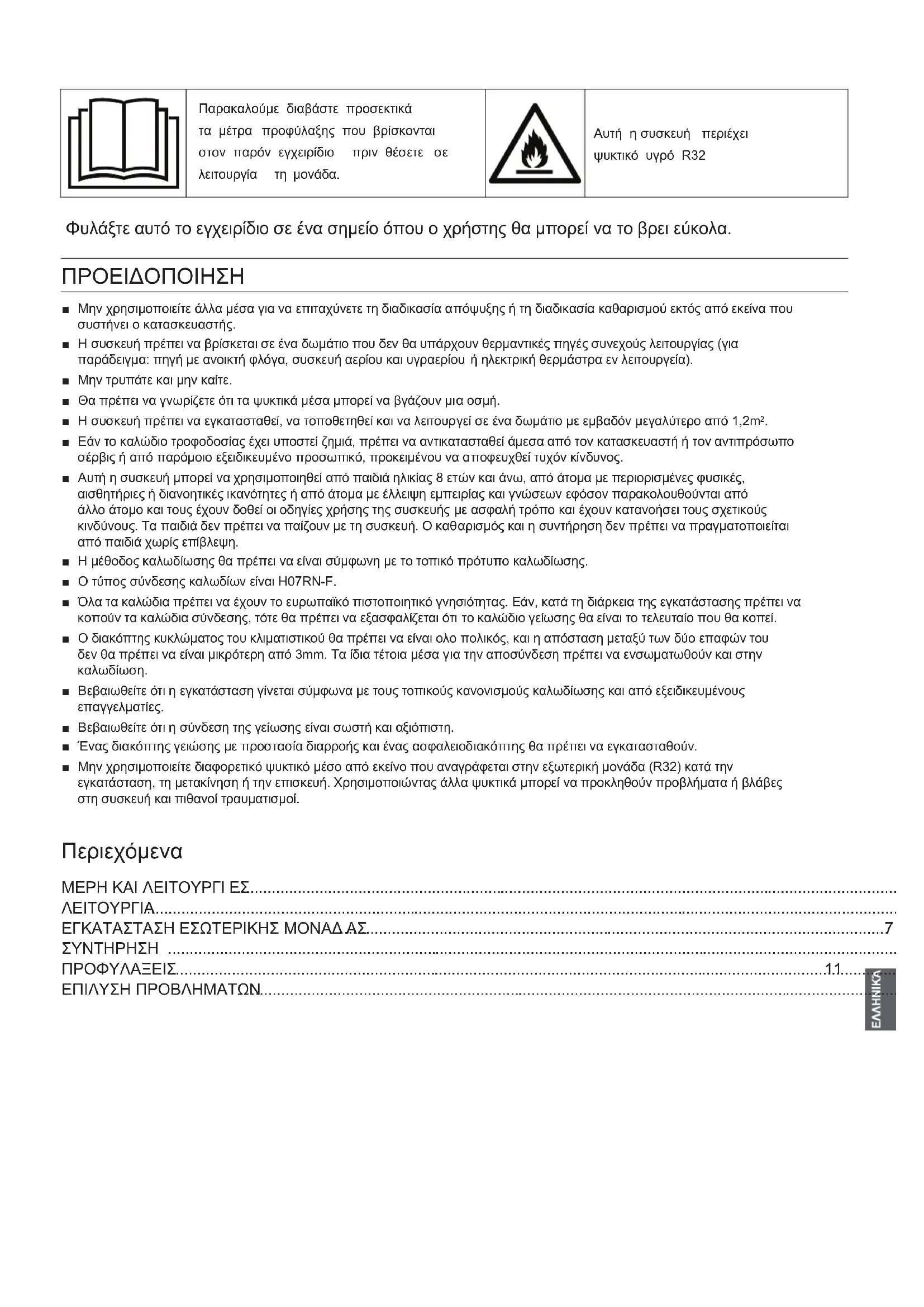

- Διαβάστε αυτό το εγχειρίδιο χρήσης πριν χρησιμοποιήσετε το κλιματιστικό.

Αποθηκεύστε αυτό το εγχειρίδιο για μελλοντικές ενέργειες. Αυτή η συσκευή είναι γεμάτη R32.

Παρακαλούμε διαβάστε προσεκτικά τα μέτρα προφύλαξης που βρίσκονται στον παρόν εγχειρίδιο πριν θέσετε σε λειτουργία τη μονάδα.

Αυτή η συσκευή περιέχει ψυκτικό υγρό R32

Φυλάξτε αυτό το εγχειρίδιο σε ένα σημείο όπου ο χρήστης θα μπορεί να το βρει εύκολα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

■ Μην χρησιμοποιείτε άλλα μέσα για να επιταχύνετε τη διαδικασία απόψυξης ή τη διαδικασία καθαρισμού εκτός από εκείνα που συστήνει ο κατασκευαστής.
■ Η συσκευή πρέπει να βρίσκεται σε ένα δωμάτιο που δεν θα υπάρχουν θερμαντικές πηγές συνεχούς λειτουργίας (για παράδειγμα: πηγή με ανοικτή φλόγα, συσκευή αερίου και υγραερίου ή ηλεκτρική θερμάστρα εν λειτουργεία).
■ Μην τρυπάτε και μην καίτε.
■ Θα πρέπει να γνωρίζετε ότι τα ψυκτικά μέσα μπορεί να βγάζουν μια οσμή.
■ Η συσκευή πρέπει να εγκατασταθεί, να τοποθετηθεί και να λειτουργεί σε ένα δωμάτιο με εμβαδόν μεγαλύτερο από 1,2m².
Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί άμεσα από τον κατασκευαστή ή τον αντιπρόσωπο σέρβις ή από παρόμοιο εξειδικευμένο προσωπικό, προκειμένου να αποφευχθεί τυχόν κίνδυνος.
■ Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω, από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή από άτομα με έλλειψη εμπειρίας και γνώσεων εφόσον παρακολουθούνται από άλλο άτομο και τους έχουν δοθεί οι οδηγίες χρήσης της συσκευής με ασφαλή τρόπο και έχουν κατανοήσει τους σχετικούς κινδύνους. Τα παιδιά δεν πρέπει να παιζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιείται από παιδιά χωρίς επίβλεψη.
■ Η μέθοδος καλωδίωσης θα πρέπει να είναι σύμφωνη με το τοπικό πρότυπο καλωδίωσης.
■ Ο τύπος σύνδεσης καλωδίων είναι H07RN-F.
- Όλα τα καλώδια πρέπει να έχουν το ευρωπαϊκό πιστοποιητικό γνησιότητας. Εάν, κατά τη διάρκεια της εγκατάστασης πρέπει να κοπούν τα καλώδια σύνδεσης, τότε θα πρέπει να εξασφαλίζεται ότι το καλώδιο γείωσης θα είναι το τελευταίο που θα κοπεί.
Ο διακόπτης κυκλώματος του κλιματιστικού θα πρέπει να είναι ολο πολικός, και η απόσταση μεταξύ των δύο επαφών του δεν θα πρέπει να είναι μικρότερη από 3mm. Τα ίδια τέτοια μέσα για την αποσύνδεση πρέπει να ενσωματωθούν και στην καλωδίωση.
■ Βεβαιωθείτε ότι η εγκατάσταση γίνεται σύμφωνα με τους τοπικούς κανονισμούς καλωδίωσης και από εξειδικευμένους επαγγελματίες.
■ Βεβαιωθείτε ότι η σύνδεση της γείωσης είναι σωστή και αξιόπιστη.
■ Ένας διακόπτης γειώσης με προστασία διαρροής και ένας ασφαλειοδιακόπτης θα πρέπει να εγκατασταθούν.
■ Μην χρησιμοποιείτε διαφορετικό ψυκτικό μέσο από εκείνο που αναγράφεται στην εξωτερική μονάδα (R32) κατά την εγκατάσταση, τη μετακίνηση ή την επτισκευή. Χρησιμοποιώντας άλλα ψυκτικά μπορεί να προκληθούν προβλήματα ή βλάβες στη συσκευή και πίθανοί τραυματισμοί.

Περιεχόμενα

ΜΕΡΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙ ΕΣ

ΛΕΙΤΟΥΡΓΙΑ.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔ.ΑΣ......7

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΦΥΛΑΞΕΙΣ......11.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ.

Εξαρτή ματα και Χ ρήσ η

■ Περιγραφή λειτουργίας Wi-Fi

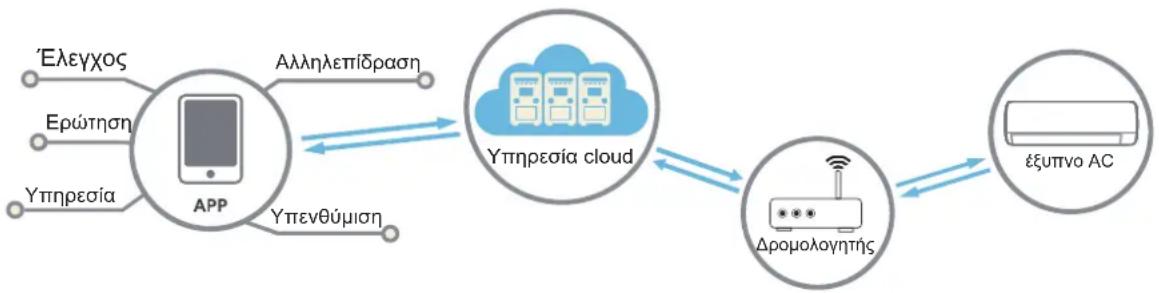

Το διάγραμμα αρχιτεκτονικής του συστήματος

Το περιβάλλον της εφαρμογής

Απαιτείται χρήση smartphone και ασύρματου router για την λειτουργία της εφαρμογής. Το ασύρματο router πρέπει να μπορεί να συνδεθεί στο Διαδίκτυο.

To smartphone πρέπει να έχει λειτουργικό IOS ή Android:

To σύστημα IOS

υποστηρίζεται από την έκδοση IOS9.0 και έπειτα

To σύστημα Android υποστηρίζεται από την έκδοση Android 5.0 και έπειτα

Μέθοδος προσαρμογής

Σαρώστε τον παρακάτω κωδικό QR για να κατεβάσετε την εφαρμογή «Intelligent Air».

Άλλες επιλογές λήψης Παρακαλούμε αναζητήστε την εφαρμογή Intelligent Air στο:

• App Store (για IOS)
  • Google Play (για Android)

Αφού κατεβάσετε την εφαρμογή, παρακαλούμε πραγματοποιήστε εγγραφή, συνδέστε το κλιματιστικό και διαχειριστείτε τη συσκευή σας χρησιμοποιώντας τη Intelligent Air.

Για περισσότερες λεπτομέρειες, ελέγξτε τον γρήγορο οδηγό για σύνδεση wifi.

Εξαρτή ματ α και Χρήση

■ Εσωτερική Μονάδα

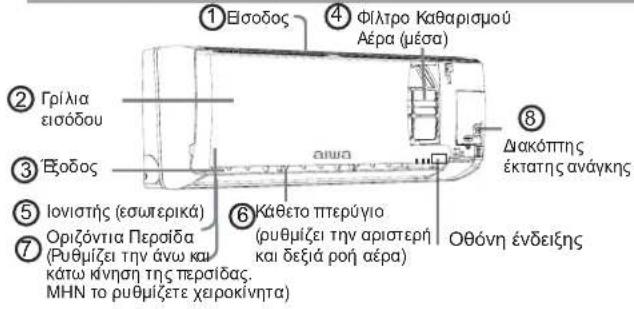

① Εισοδος ④ Φίλτρο Καθαρισμού Αέρα (μέσα) ② Γρίλια εισόδου ③ Έξοδος ⑤ Ιονιστής (εσωτερικά) ⑥ Κάθετο ππερύγιο (ρυθμίζει την αριστερή και δεξιά ροή αέρα) ⑦ Οριζόντια Περαίδα (Ρυθμίζει την άνω και κάτω κίνηση της περαίδας. MHN to ρυθμίζετε χειροκίνητα) ⑧ Διακόπτης έκτατης ανάγκης Οθόνη ένδειξης

Οθόνη ενδείξεων

1 Λήψη σήματος

τηλεχειριστήριου

2'Ενδαξη θερμοκρασίας

περιβάλλοντος

Οθόνη ενδείξεων

1 Λήψη σήματος

τηλεχειριστήριου

2 Ένδειξη θερμοκρασίας

περιβάλλοντος

3 Ενδειξη κατάστασης

λειτουργίας (θα ανάψει

όταν ο συμπιεστής λειτουργεί)

4.Wi-Fi

Η εσωτερική περσίδα μπορεί να διαφέρει από την εικονιζόμενη. Ανατρέξετε στο προϊόν που προμηθευτήκατε.

■ Εξωτερική Μονάδα

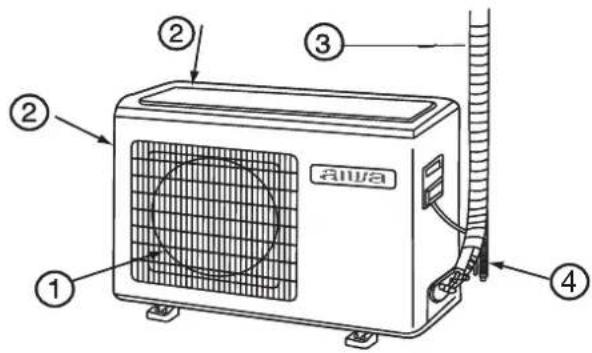

① ② ③ ④ aiwa

1 ΕΞΟΔΟΣ

2 ΕΞΟΔΟΣ

3 ΣΥΝΔΕΣΗ ΣΩΛΗΝΩΣΕΩΝ ΚΑΙ ΗΛΕΚΤΡΙΚΕΣ ΚΑΛΩΔΙΩΣΒΣ

4 ΣΩΛΗΝΑΣ ΑΠΟΣΤΡΑΓΓΙΣΗΣ

Παρακαλούμε ανατρέξετε στο προϊόν που προμηθευτήκατε.

Οι εικόνες είναι ενδεικτικές.

aiwa

1. Ένδειξη Λειτουργίας

ΤροποςΛειτουργίας	AUTO COOL DRY			FAN	HEAT
ΤηΑχειριστήριο

1. Οθόνη αποστολής σήματος

2. Ένδειξη της SWING

3. 'Ενδειξη της FAN SPEED

1. 'Ενδειξη της LOCK

2. Ένδειξη της TIMER OFF'Ενδειξη

THE TIMER ON

1. Ένδειξη της ΤΕΜΡ

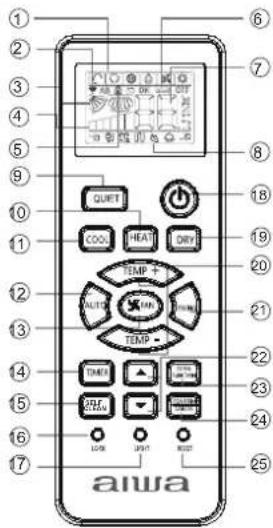

Κατάστα ση Λειτουργίας	QUIET	SLEEP	Συμπλησωματική ηλεκτοκή θερμανση	HEALTH	TURBO
Τηλεχειρι- στήριο

1. Πλήκτρο QUIET

2. Πλήκτρο HEAT

3. Πλήκτρο COOL

4. Πλήκτρο AUTO

5. Πλήκτρο FAN SPEED

6. Πλήκτρο TIMER

7. Πλήκτρο SELF-CLEAN

8. Плήκτρο LOCK

Για να κλειδώσει τα πλήκτρα και την LCD οθόνη

1. Πλήκτρο Κουμπί LIGHT

Ελέγχει να ανοίξει και κλείσει το φως της

εσωτερικής LED οθόνης.

1. Πλήκτρο POWER ON/OFF

2. Πλήκτρο DRY

3. Πλήκτρο ΤΕΜΡ

4. Πλήκτρο SWING

5. Πλήκτρο HOUR

6. Πλήκτρο EXTRA FUNCTION Λειτουργία:

Κοιμάσαι → HEAL TH

- Θέση υγιή ροή του αέρα 1 -Θέση

υγή ροή του αέρα 2 – Ισχύς – Αποστολή αέρα

→A-B απόσταση

1. Πλήκτρο CANCEL/CONFIRM

Πιέστε τα πλήκτρα CANCEL/CONFIRM για να ακυρώσετε ή να επιβεβαιώσετε τη λειτουργία

που έχετε ορίσει.

1. Πλήκτρο RESET

Όταν δεν είναι εφικτό να ρυθμίσετε κάποια

λειτουργία, προχωρήστε με επαναφορά του

συστήματος, πιέζοντας το πλήκτρο RESET.

Η λειτουργία υγείας δεν είναι διαθέσιμη για ορισμένες μονάδες.

■ Φόρτωση της μπαταρίας

1 Αφαιρέστε το κάλυμμα της μπαταρίας.
2 Τοποθετήστε τις μπαταρίες όπως φαίνεται στην εικόνα. 2 R-03
μπαταρίες το κλειδί επαναφοράς (κυλίνδρου).
3 Na είστε βέβαιοι ότι η φόρτωση είναι σύμφωνη με το "+» /
4 Τοποθετήστε την μπαταρία, και τοποθετήστε το κάλυμμα.

Σημείωση:

Η απόσταση μεταξύ της κεφαλής μετάδοσης σήματος και του σημείου λήψης πρέπει να είναι εντός 7m και χωρίς κανένα εμπόδιο.
Ι Όταν ηλεκτρονικός λαμπτήρας φθορισμού ή ασύρματο τηλέφωνο είναι εγκατεστημένα στο δωμάτιο, μπορεί να προκύψει αδυναμία μετάδοσης του σήματος..
1 Πλήρης ένδειξη ή ασαφής ένδειξη κατά τη διάρκεια της λειτουργίας υποδεικνύει ότι οι μπαταρίες έχουν εξαντληθεί. Αλλάξτε τις μπαταρίες
1 Αν το τηλεχειριστήριο δεν μπορεί να λειτουργήσει ομαλά, αφαιρέστε τις μπαταρίες και τοποθετήστε ξανά μερικά λεπτά αργότερα.

Σημείωση:

Αφαιρέστε τις μπαταρίες όταν η μονάδα δεν θα είναι σε χρήση για μεγάλο χρονικό διάστημα. Εάν υπάρχει οποιαδήποτε ένδειξη μετά τη αφαίρεση, πατήσετε το κλειδί επαναφοράς.

Λειτου ργία

■ Λειτουργία Βάσης

Τηλεχειριστήριο

UILET POOL BEAT LIFE TEMP 4 AUTO AIR AIR AIR AIR AIR AIR AIWA

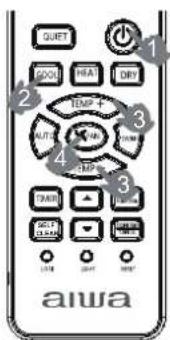

1. Εκκινήστε την μονάδα

Πατήστε το πλήκτρο ΟΝ/ΟFF στο τηλεχειριστήριο, για να εκκινήσει η μονάδα.

1. Πιέστε τον τρόπο λειτουργίας

Πλήκτρο COOL: λειτουργία ψύξης

Πλήκτρο ΗΕΑΤ: λειτουργία θέρμανσης

Πλήκτρο DRY: λειτουργία αφύγρανσης

1. Επιλέξτε την καθορισμένη θερμοκρασία

Πιέστε το πλήκτρο ΤΕΜΡ +/ ΤΕΜΡ-

TEMP + Κάθε φορά που πιέζετε το πλήκτρο, η καθορισμένη

θερμοκρασία θα αυξήσει 1° C. Εφόσον διατηρείται σε ύψεση, θα αυξηθεί ραγδαία

TEMP-Κάθε φορά που πιέζετε το πλήκτρο, η καθορισμένη

θερμοκρασία θα μειώσει 1° Κ. Εφόσον διατηρείται σε ύφεση, θα μειωθεί ραγδαία

Επιλέξτε τη θερμοκρασία που επιθυμείτε.

1. Επιλέξτε την ταχύτητα ανεμιστήρα

Πατήστε το κουμπί FAN. Με κάθε πάτημα, η ταχύτητα του ανεριστήρα θα αλλάξει ως εξής:

Τηλεχειριστήριο:

Το κλιματιστικό λειτουργεί στην ταχύτητα ανεμιστήρα που εμφανίζεται στο τηλεχειριστήριο. Όταν ο ανεμιστήρας έχει οριστεί σε AUTO, το κλιματιστικό ρυθμίζει αυτόματα την ταχύτητα του ανεμιστήρα ανάλογα με τη θερμοκρασία δωματίου.

Κατάσταση Λειτουργίας	Τηλεχειριστήριο	Σημείωση
AUTO		Κατά τη λειτουργία AUTO, το κλιματιστικό θα επιλέξει αυτόματα τα επίπεδα ψύξης ή θέρμανσης ανάλογα με τη θερμοκρασία δωματίου.Όταν ο ανεμιστήρας ορίζεται σε κατάσταση AUTO, το κλιματιστικό ρυθμίζει αυτόματα την ταχύτητα του αν εμιστήρα ανάλογα με τη θερμοκρασία δωματίου.
COOL		Μόνο μονάδα ψύξης δεν έχει οθόνες και λειτουργίες σχετικές με τη θέρμανση
DRY		Κατά τη λειτουργία DRY, σταν η θερμοκρασία του δωματίου είναι κατώτερη από την καθορισμένη θερμοκρασία + 2°C, η μονάδα θα λειτουργεί διακοπτόμενα σε χαμηλή (LOW) ταχύτητα ανεξάρτητα από τη ρύθμιση του FAN.
HEAT		Κατά τη λειτουργία HEAT, θα εξέλθει ζεστός αέρας μετά από τη πάροδο μικρού χρονικού διαστήματος, για τη πρόληψη εξαγωγής κρύου αέρα.Όταν ο ανεμιστήρας ορίζεται σε κατάσταση AUTO, το κλιματιστικό ρυθμίζει αυτόματα την ταχύτητα του αν εμιστήρα ανάλογΑ με τη θερμοκρασία δωματίου.
FAN		Κατά τη λειτουργία FAN, η μονάδα δεν θα λειτουργεί σε κατάσταση COOL ή HEAT, αλλά μόνο σε FAN. Η κατάσταση λειτουργίας AUTO, η ρύθμιση SLEEPκαι η ρύθμιση θερμοκρασίας δεν είναι διαθέσιμες σε λειτουργία FAN.

■ Λειτουργία Έκτακτης ανάγκης και Δοκιμαστική λειτουργία

Λειτουργία Έκτακτης ανάγκης:

1 Χρησιμοποιήστε αυτή τη λειτουργία μόνο όταν το τηλεχειριστήριο δεν λειτουργεί ή έχει χαθεί. Με τη λειτουργία της έκτακτης ανάγκης, το κλιματιστικό μπορεί να τρέξει αυτόματα για μια στιγμή.

1 Όταν πατηθεί ο διακόπτης λειτουργίας έκτακτης ανάγκης, ακούγεται χαρακτηριστικός ήχος, που σηματοδοτεί την έναρξη αυτής της λειτουργίας.

1. Όταν ο διακόπτης ρεύματος ενεργοποιείται για πρώπ φορά και η λειτουργία έκτακτης ανάγκης ξεκινάει, η μονάδα θα λειτουργεί αυτόματα με τους ακόλουθους τρόπους:

Θερμοκρασία δωματίου	Καθορισμένη θερμοκρασία	TIMER	Ταχύτητα ανεμιστήρα	Τρόπος Λειτουργίας
Πάνω από 24°C	24°C	Δεν ρυθμίζεται	AUTO	COOL
Κάτω από 24°C	24°C	Δεν ρυθμίζεται	AUTO	HEAT

1 Εναι αδύνατο να αλλάξετε τις ρυθμίσεις της θερμοκρασίας και την ταχύτητα του ανεμιστήρα. Επίσης, δεν είναι εφικτή η ρύθμιση των λειτουργιών TIMER ή DRY.

Δοκιμαστική λειτουργία:

Ο διακόπτης δοκιμαστικής λειτουργίας είναι ο ίδιος με τον διακόπτη έκτακτης ανάγκης.

1 Χρησιμοποιήστε αυτόν το διακόπτη στη δοκιμαστική λειτουργία όταν η θερμοκρασία περιβάλλοντος είναι κάτω από 16°C, μην το χρησιμοποιείτε σε κανονική λειτουργία.

1 Συνεχίστε να πιέζετε το διακόπτη δοκιμαστικής λειτουργίας για περισσότερο από 5 δευτερόλεπτα. Αφού ακούσετε τον χαρακτηριστικό ήχο δύο φορές, αφήστε το δάχτυλό σας από το διακόπτη: η λειτουργία ψύξης ξεκινάει με την υψηλή (Hi) ταχύτητα ρ οής του αέρα.

1 Υπόαυτή τη λειτουργία, ο κινητήρας του ανεμιστήρα της εσωτερικής μονάδας θα λειτουργήσει σε υψηλή ταχύτητα.

■ Ρύθμιση Κατεύθυνσης ζ Ροής Αέρα

1. Κάθετο πτερύγιο Τηλεχειριστήριο

Θέση 1 COOL/DRY/AUTO (Αρχική κατάσταση):

		HEAT(Αρχική κατάσταση):
Θέση 2
Θέση 3
Θέση 4
Θέση 5		(όχι)

1. Πατήστε το πλήκτρο , αλλάζει ως εξής: Θέση 4

Πατήστε το πλήκτρο Ψ πάλι, το κάθετο ππερύγιο θα σταματήσει στην τρέχουσα θέση, και η λειτουργία θα ακυρωθεί.

1. Πατήστε το πλήκτρο EXTRA FUNCTION για να επιλέξετε την Θέση 2 και Θέση 3.

2. Μετακινήστε το πτερύγιο κατακόρυφης ροής του άερα μέσωτου κουμπού που βρίσκεται στο πάνελ, για να ρυθμίσετε την αριστερή και δεξιά κατεύθυνση αναφορικά με την Εικ.

I Για να προχωρήσετε σε χειροκίνητη προσαρμογή, φροντίστε να έχετε απενεργοποιήσει το κλιματι στικό.

Ι Όταν η υγρασία είναι υψηλή, μπορεί να σχηματιστούν συμπυκνώματα νερού στα αριστερά ή στην έξοδο του αέρα, αν όλες οι κάθετες περσίδες είναι δεξιές.

1 Θα είναι καλό να μην παραμένει το οριζόντιο περύγιο στη κάτωθέση για μεγάλο χρονικό διάστημα υπό τη λειτουργία COOL ή DRY, ώστε να αποφευχθεί ο σχηματισμός συμπυκνωμάτων.

Σημείωση:

Όταν επανεκκινήσετε μετά την απομακρυσμένη απενεργοποίηση, το τηλεχειριστήριο θα α πομνημονεύσει αυτόματα την προηγούμενη θέση της περσίδας.

Λειτουργία

Λειτουργία Sleep

Πιέστε το πλήκτρο EXTRA FUNCTION για να εισάγετε επιπρόσθετες επιλογές, όταν το εικονίδιο εμφανίζεται στην οθόνη, η ενδεικική λυχνία θα λάρψει. Στην συνέχεια, πιέστε CONΦΕΜ CANCEL για να ρυθμίσετε τη λειτουργία ύπνου (sleep).

Κατάσταση λειτουργίας

1. Στην λειτουργία COOL, DRY

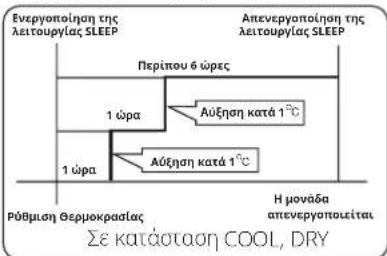

1 ώρα μετά την ένασξη λειτουργίας SLEEP, η θερμοκρασία θα αυξηθεί κατά 1°C από την καθορισμένη θερμοκρασία. Μετά από ακόμη 1 ώρα, η θερμοκρασία αυξάνεται κατά 1°C περαιτέρω. Η μονάδα θα λειτουργήσει για άλλες 6 ώρες και μετά θα σταμαιήσει. Η θερμοκρασία είναι υψηλούερη από την καθορισμένη θερμοκρασία έται ώστε η θερμοκρασία δωματίου να μην είναι πάρα πολύ χαμηλή κατά τη διάρκεια του ύπνου σας.

Ενεργοποίηση της λειτουργίας SLEEP Απενεργοποίηση της λειτουργίας SLEEP Περίπου 6 ώρες 1 ώρα Αύξηση κατά 1℃ 1 ώρα Αύξηση κατά 1℃ Η μονάδα απενεργοπούειται Ρύθμιση θερμοκρασίας Σε κατάσταση COOL, DRY

2. Στην λειτουργία HEAT

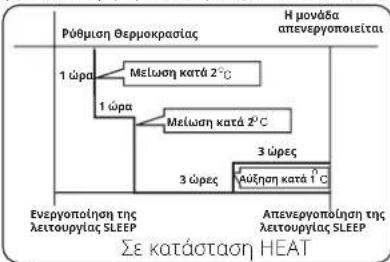

1 ώρα μετά την έναρξη λειτουργίας SLEEP, η θερμοκρασία θα μειωθεί κατά 2°C από την καθορισμένη θερμοκρασία. Μετά από άλλη 1 ώρα, η θερμοκρασία θα μειωθεί κατά 2°C περαιτέρω. Μετά από άλλες 3 ώρες, η θερμοκρασία θα αυξήσει κατά 1°C επιπλέον. Η μονάδα θα λειτουργεί για άλλες 3 ώρες, και μετά θα σταματήσει. Η θερμοκρασία είναι χαμηλότερη από την καθορισμένη θερμοκρασία έται ώσιε η θερμοκρασία δωματίου να μην είναι υπερβολικά υψηλή κατά τη διάρκεια του ύπνου σας.

Ρόθμιση Θερμοκρασίας Η μονάδα απενεργοποιείται 1 ώρα Μείωση κατά 2°C 1 ώρα Μείωση κατά 2°C 3 ώρες 3 ώρες Λύξηση κατά 1°C Ενεργοποίηση της λειτουργίας SLEEP Απενεργοποίηση της λειτουργίας SLEEP Σε κατάσταση HEAT

3. Στην λειτουργία AUTO

Η μονάδα λειτουργεί στην αντίστοιχη κατάσταση ύπνου προσαρμοσμένη στον αυτόματα επιλεγμένο τρόπο λειτουργίας.

1. Στην λειτουργία FAN

Δεν μπορεί να ρυθμιστεί η λειτουργία SLEEP.

1. Ρυθμίστε τη μεταβολή της ταχύτητας του αέρα κατά την διάρκεια του ύπνου. Αν η ταχύτητα του αέρα είναι υψηλή ή μέση πριν από τη ρύθμιση της λειτουργίας Υπνου, μειώστε τη ταχύτητα του άερα μετά τον υπνο. Αν η ταχύτητα του άερα είναι χαρηλή, δεν θα αλλάξει.

Σημείωση

Όταν ρυθμίζετε τη λειτουργία TIMER, η λειτουργία ύπνου δεν μπορεί να ρυθμιστεί. Αν ορίσετε τη λειτουργία ύπνου και επιλέξετε τη λειτουργία TIMER, θα την ακυρώσετε. Μπορείτε πλέον να ορίσετε και τον χρονοδιακόπτη.

Λειτουργία TURBO/QUIET

(1) Λειτουργία TURBO

Όταν χρειάζεστε ταχεία θέρμανοη ή ψύξη, μπορείτε να χρησιμποιήσετε αυτή τη λειτουργία. Πατήστε το πλήκτρο EXTRA FUNCTION για να εισάγετε επιπρόσθετες επιλογές. Όταν Ιεμφανίζεται στην οδόνη, Να λάμψει. Στην συνέχεια, πατήστε CONFIRM CANCEL για να εισαγάγετε τη λειτουργία τροφοδοσίας. Όταν ακυρώσετε τη λειτουργία, επιλέξιε πρόσθετες λειτουργίες ώστε να ακυρώσετε τη τροφοδοσία.

(2) Λειτουργία QUIET

Λειτουργήσε το κλιματιστικό σας υπό κατάσταση QUIET όταν επιθυμείτε απόλυτη πουχία (πιχ. κατά τη διάρκεια του ύπνου σας). Πατήστε το πλήκτρο QUIET, το τηλεχαριστήριο θα δείξει 2), και εισάγετε στην ήσυχη λειτουργία. Πατήστε πάλι το κουμπί QUIET, και η λειτουργία QUIET θα ακυρωθεί.

Σημείωση:

Κατά την λειτουργία TURBO, υπό κατάσταση HEAT ή COOL, ενδέχεται να μην επιτευχθεί ομοιόμορφη κατανομή του άερα. Ομοίως συμβαίνει και υπό τη λειτουργία QUIET.

■ Λειτουργία HEALTH

Πιέστε το πλήκτρο χμαγα εισάγετε επιπρόσθετες επιλογές, όταν το εικονίδιο εμφανίζεται στην οθόνη, η ενδεικτική λυχνία θα λάρψει.

Στην συνέχεια, πιέστε CONFIRM CANCEL για να ρυθμίσετε τη λειτουργία ύπνου (HEALTH)

Η γεννήτρια ανιόντων στο κλιματιστικό μπορεί να δημιουργήσει πολύ ανιόν που εξισορροπεί αποτελεσματικά την ποσότητα θετικών και ανιόντων στον αέρα και επίσης να σκοτώσει βακτήρια και να επιταχύνει το ζζημα σκόνης στο δωμάτιο και τελικά να καθαρίσει τον αέρα στο δωμάτιο.

Λειτουργία

■ Ρύθμιση Χρονοδιακόπτη - Timer

1. Μετά την εκκίνηση της μονάδας, επιλέξτε τον επιθυμητό τρόπο λειτουργίας.

2. Πατήστε το πλήκτρο TIMER για να αλλάξετε τη ρύθμιση του χρονοδιακόπτη. Για κάθε πάτημα, η οθόνη αλλάζει ως εξής: Τηλεχειριστήριο:

Στη συνέχεια, επιλέξτε την επιθυμητή λειτουργία TIMER-TIMER ON (Άνοιγμα) ή TIMER OFF (Κλείσιμο) ή TIMER ON-OFF (Άνοιγμα και Κλείσιμο). Οι ενδεικτικές λυχνίες «ΟΝ» ή «OFF «θα ανάψουν.

1. Πατήσε το πλήκτρο ▲/▼ για να ρυθμίσετε τον χρονοδιακόπτη.

▲ Για κάθε πάτημα, ο χρόνος σε πρώτες 12 ώρες αυξάνεται κατά 0,5 ώρα κάθε φορά, μετά από 12 ώρες, αυξάνεται κατά 1 ώρα κάθε φορά.

Για κάθε πάτημα, ο χρόνος σε πρώτες 12 ώρες μειώνεται κατά 0,5 ώρα κάθε φορά, μετά από 12 ώρες, μειώνεται κατά 1 ώρα κάθε φορά. Μπορεί να ρυθμιστεί εντός 24 ωρών.

1. Επιβεβαιώστε τη ρύθμιση του χρονοδιακόπη. Μετά την ρύθμιση του χρονοδιακόπη, παήστε το πλήκτρο επιβεβαιώστε την ώρα. Οι ενδεικτικές λυχνίες ΟΝ ή OFF θα αβήσουν.

2. Ακύρωση ρύθμισης χρονοδιακόπτη. Πατήστε το πλήκτρο TIMER μερικές φορές μέχρι να σβηστεί η ένδειξη της ώρας. Συμβουλές:

Μετά την αντικατάσταση των μπαταρών ή μετά από διακοπή ρεύματος, ο χρονοδιακόπτης θα πρέπει να ρυθμιστεί πάλι.

Σύμφωνα με τη ρύθμιση του TIMER ON ή TIMER OFF, μπορείτε να επιτύχετε τις ρυθμίσεις Start-Stop ή Stop-Start.

■ Λειτουργία Υγιής Ροής Αέρα

1. Πατήσε Ⓕ για εκκίνηση

Ρυθμίστε τις συνθήκες άνεσης.

1. Ρύθμιση λειτουργίας υγιής ροής αέρα

Πιέστε το πλήκτρο «EXTRA FUNCTION» για να εισάγετε επιπρόσθετες επιλογές. Πιέστε αυτό το πλήκτρο συνεχόμενα ώστε να εναλλάξετε τη θέση όπως φαίνεται παρακάω και επιλέξετε τη θέση που θέλετε, και στη συνέχεια, πιέστε το πλήκτρο για να επιβεβαύσσετε.

1. Ακύρωση της λειτουργίας υγιής ροής του αέρα

Πιέστε το πλήκτρο EXTRA FUNCTION για να ελοάγετε επιπρόσθετες επιλογές. Πιέστε autó το πλήκτρο συνεχόμενα ώσε τα να εναλλάξετε τη θέση όπως φαίνεται παρακάτω, και πιέστε το πλήκτρο CONFIRM CANCEL για να ακυρώσετε.

Προοοχή: Μην κατευθύνετε το περύγιο με το χέρι. Σε αντίθειτη περίπτωση, η γρίλια θα τρέξει εσφαλμένα. Αν η γρίλια δεν έχει τρέξει σωστά, να το σταματήσετε για ένα λεπτό και στη συνέχεια, ξεκινήσε τρυθμίζοντας με το τηλεχειριστήριο.

Σημείωση:

1. Μετά τη ρύθμιση της λειτουργίας υγιής ροής του αέρα, η θέση γρίλιας είναι σταθερή.

2. Στην θέρμανση, είναι καλύτερα να επιλέξετε τον τρόπο

3. Στην ψύξη, είναι καλύτερα να επιλέξετε τον τρόπο

4. Στην ψύξη και στην αφύγρανση, αν χρησμοποιείτε το κλιματιστικό για μεγάλο χρονικό διάστημα σε συνθήκες υψηλής υγρασίας, μπορεί να σχηματιστεί συμπύκνωμα νερού.

ΣΥΜΜΜΟΡΦΩΣΗ ΕΥΡΩΠΑΪΚΩΝ ΚΑΝΟΝΙΣΜΩΝ ΓΙΑ ΤΑ ΜΟΝΤΕΛΑ

Κλίμα: ΤΙ Τάση: 230V

CE

Όλα τα προϊόντα είναι σύμφωνα με την ακόλουθες Ευρωπαϊκές διατάξεις - Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ

- Ηλεκτρομαγνητική Συμβατότητα 2014/30/ΕΕ

RoHS

Τα προϊόντα που πληρούνται με τις απαιτήσεις της οδηγίας 2011/65/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου για τον Περιορισμό της Χρήσης Οριομένων Επικίνδυνων Ουσών σε Ελδη Ηλεκτρικού και Ηλεκτρονικού Έξοπλισμού (Οδηγία RoHS της Ευρωπαϊκής Ένωσης)

WEEE

Σύμφωνα με την οδηγία 2012/19 / ΕΕ του Ευρωπαϊκού Κοινοβουλίου, ενημερώνουμε τον καταναλωτή σχετικά με τις απαιτήσεις διάθεσης του προϊόντος ηλεκτρικών και ηλεκτρονυκών προϊόντων.

ΑΠΑΙΤΗΣΕΙΣ ΑΠΟΡΡΙΨΗΣ

Τα προϊόντα κλιματισμού σας είναι οημειωμένα με αυτό το σύμβολο. Αυτό σημαίνει ότι τα ηλεκτρικά και ηλεκτρονικά προϊόντα δεν πρέπει να αναμειγνύονται με τα οικιακά απόβλητα. Μην προσπαθήσετε να αποσυναρμολογήσετε το σύστημα μόνοι σας: Τα κλιματιστικά πρέπει να αντιμετωπίζονται σε μια ειδική επεξεργασία για την επαναχρησμοποίηση, την ανακύκλωση και την ανάκτηση.

Διασφαλίζοντας ότι αυτό το προϊόν θα απορριφθεί σωστά, θα σας βοηθήσει να αποφύγετε πιθανές αρνητικές συνέπειες για το περιβάλλον και την ανθρώπινη υγεία. Επικοινωνήστε με τον εγκαταστάτη ή την τοπική αρχή για περισσότερες πληροφορίες. Η μπαταρία πρέπει να αφαιρεθεί από το τηλεχειριστήριο και να απορριφθεί ξεχωριστά σύμφωνα με τις σχετικές τοπικές και εθνικές αρχές νομοθεσία.

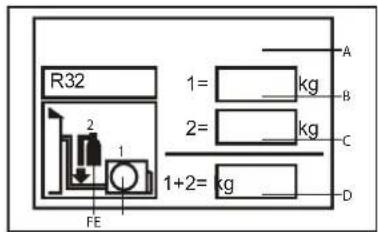

Σημαντικές πληροφορίες για το ψυκτικό που χρησιμοποιείται

R32 1= kg 2= kg 1+2= kg FE A B C D

Αυτό το προϊόν περιέχει φθοριούχα αέρια θερμακηπίου που καλύπτανται από το Πρωτόκολλο του Κιότο. Μην εκτονώνετε στην ατμόσφαιρα Τύπος φυκτικού : R32

GWP* * 675

GWP= Το δυναμικό θέρμανσης του πλανήτη

Συμπληρώσε με ανεξίτηλο οτυλό,

• 1η πλήρωση ψυκτικού του προϊόντος στο εργοστάσιο

- 2η πρόσθετη ποσότητα φορτίου ψυκτικού στο πεδίο και

• 1+2 το συνολικό φορτίο ψυκτικού στην ετικέτα πλήρωσης ψυκτικού που παρέχεται με το προϊόν.

Η συμπληρωμένη ετικέτα πρέπει να παραμείνει κοντά στη θύρα πλήρωσης του προϊόντος (π.χ. στο εσωτερικό του καλύμματος τιμής διακοπής).

Απεριέχει φθοριούχα αέρια θερμοκηπίου.

Β φόρτιση ψυκτικού του προϊόντος στο εργοστάσιο: δείτε την πινακίδα της μονάδας

С про́σθετη ποσότητα φορτίου ψυκτικού στο πεδίο

D συνολικό φορτίο ψυκτικού

Ε εξωτερική μονάδα

F κύλινδρος φυκτικού και πολλαπλός φόρτισης

SELF CLEAN Λειτουργία

Λειτουργική περιγραφή: Ο σκοπός αυτής της λειτουργίας είναι ο καθαρισμός του εξάτμιση.

◆ Σημεία εισόδου και εξόδου: Πατήστε το κουμπί Self-clean για την εισαγωγή αυτής της λειτουργίας, τότε θα εμφανιστεί η ένδειξη "CL" στον πίνακα χειρισμού της εσωτερικής μονάδας και επίσης στο τηλεχειριστήριο. Ο μέγιστος χρόνος λειτουργίας να μην υπερβαίνει τα 21 λεπτά, οπότε αυτή η λειτουργία θα τερματιστεί αυτόματα με τον ήχο «Π» να ακούγεται δύο φορές, και στη συνέχεια η μονάδα θα επιστρέψει στην αρχική της κατάσταση.. Υπό τη διαδικασία λειτουργίας αυτό-καθαρισμού, πατώντας επανειλημμένα το κουμπί το καθιστά άκυρο και το σύστημα δεν μπορεί να απενεργοποιηθεί Πατήστε το κουμπί ενεργοποίησης ή μεταβείτε σε άλλο τρόπο λειτουργίας για έξοδο

Σημείωση

1. Αυτή η λειτουργία δεν ενεργοποιείται στην κατάσταση νάρκης ή εκτός λειτουργίας.
2. Αφού ξεκινήσει αυτή η λειτουργία, ο όγκος του αέρα μπορεί να μειωθεί ή να μην έχει καμία ροή αέρα, σύτε και να φυσάει ψυχρή ροή αέρα.
3. Είναι φυσιολογικό αν η μονάδα κάνει κάποιον ήχο όταν διασταλεί με τη θερμότητα και όταν συσταλεί με κρύο αέρα.
4. Ο χρόνος εμφάνισης της ένδειξης "CL" μπορεί να διαφέρει στο τηλεχειριστήριο και στον πίνακα χειρισμού.
5. Εάν η εξωτερική θερμοκρασία περιβάλλοντος είναι κάτω από το μηδέν, μπορεί να εμφανιστεί ένας κωδικός σφάλματος «F25» κατά τη διάρκεια της διαδικασίας (self-cleaning) αυτοκαθαρισμού, ο οποίος είναι ένας κανονικός μηχανισμός προστασίας. Παρακαλώ διακόψετε παροχή ηλεκτρικού ρεύματος και κάντε επανεκκίνηση μετά από 10 deutερόλεπτα
6. Οι πιο κατάλληλες συνθήκες για να ενεργοπουήσετε αυτή την λειτουργία: η θερμοκρασία να είναι 20 ℃ \~ 27 ℃ και η υγρασία να είναι 35% \~ 60% σε εσωτερικούς χώρους, η θερμοκρασία να είναι 25 ℃ \~ 38 ℃ (κατά την ψυχρή εποχή του έτους) σε εξωτερικούς χώρους.
7. Είναι δύσκολο να σχηματιστεί παγετός εάν ο αέρας είναι πολύ στεγνός (υγρασία <20%) και εάν η υγρασία είναι πολύ υψηλή (υγρασία > 70%), το νερό προς συμπύκνωση μπορεί να αυξηθεί, πράγμα που μπορεί να αποκλείσει τον παγετό.

Εσωτερική Μονάδα

Απαραίτητα Εργαλεία για Εγκατάσταση

• Οδηγός

• Δυναμόκλειδο

• Tavália

(17 χιλιοστά, 22 χιλιοστά, 26 χιλιοστά)

• Σιδεροπρίονο

• Κόφτες σωλήνων

•Τρυπάνι πυρήνα

• Εκχείλωση εργαλείο

• Κλειδί (17,19 και 26 χιλιοστά)

• Mayalot

- Ανιχνευτής διαρροής αερίου ή οαπούνι και νερό λύση

• Μέτρηση της ταίνίας

• Γλύφανο

Πηγή ισχύος

1 Πριν συνδέσετε με το ρεύμα, ελέγξε την τάση.

1 Η παροχή ρεύματος είναι η ίδια με την αντίστοιχη ετικέτα.

1 Εγκαταστήστε σε ξεχωριστό κύκλωμα.

1 Ένα δοχείο θα πρέπει να τοποθετηθεί σε μια απόσταση όπου το καλώδιο τροφοδοσίας μπορεί να φτάσει. Μην κόβετε το καλώδιο για να το επεκιείνετε.

Επιλογή Σημείου Εγκατάστασης

1 Σημείο όπου δεν προκαλεί ωχυρή δόνηση, όπου το σώμα μπορεί να υποστηρίζεται επαρκώς.
1 Σημείο όπου δεν επηρεάζεται από τη θερμότητα ή τον ατμό που παράγεται στην περιοχή, όπου η είσοδος και έξοδος της μονάδας δεν έχουν διαταραχθεί.
1 Σημείο όπου είναι δυνατόν να στραγγίζει εύκολα, όπου οωληνώσεις μπορούν να συνδεθούν με την εξωτερική μονάδα.
1 Σημείο όπου ο κρύος αέρας μπορεί να καλύψει κάθε γωνία του δωματίου.
1 Σημείο γύρω από μια πρίζα, με αρκετό χώρο γύρω.
1 Σημείο σε απόσταση των από τηλεοράσεις, ραδιώφωνα, ασύρματες συσκευές και λαμπτήρες φθορισμου μπορεί να μείνει.
1 Στην περίπτωση στερέωσης του τηλεχειριστήριου σε τοίχο, επιλέξιε μέρος όπου η εωτερική μονάδα μπορεί να λάβει σήματά όταν οι λαμπτήρες φθορισμού στο δωμάτιο είναι αναμμένοι.

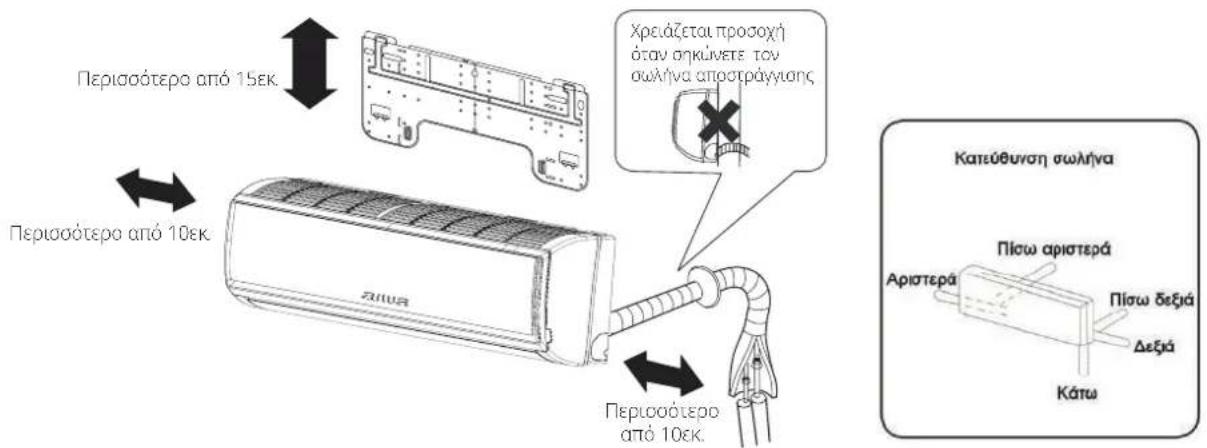

Διάγραμμα εγκατάστασης εσωτερικής μονάδας

Τα μοντέλα υιοθετούν HFC φυκτικό R32.

Η απόσταση μεταξύ της εσωτερικής μονάδας και του δαπέδου πρέπει να είναι μεγαλύτερη από 2m. Παρακαλώ να έχετε υπόψη σας ότι το διάγραμμα είναι ενδευκτικό μόνο.

Αν χρησιμοποιείτε τον σωλήνα αποστράγγισης στην αριστερή πλευρά, βεβαιωθείτε ότι διαπερνάει την οπή.

1 Εγκατάσταση της βάσης στερέωσης στον τοίχο

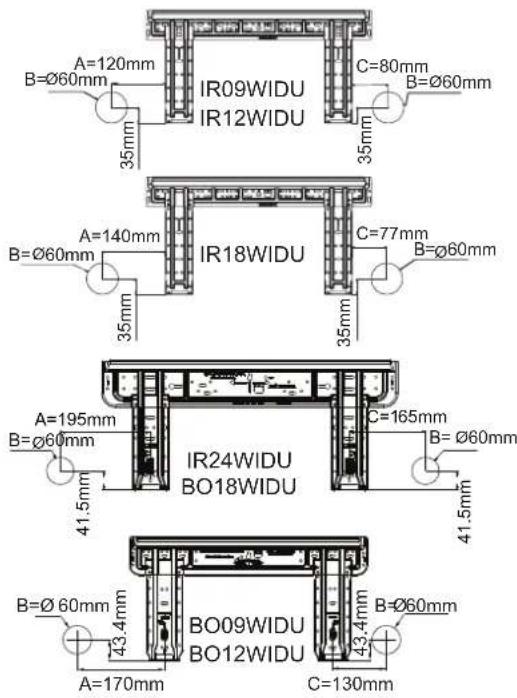

Στην πρώτη εγκατάσταση της βάσης

1. Εγκαταστήστε τη βάση στο τοίχο, αφού πρώτα βεβαιωθείτε για τη σωστή στερέωσή της.
2. Βεβαιωθείτε ότι η βάση είναι επίπεδη.
3. Βρείτε τη θέση της οπής Α/С στον τοίχο, χρησιμοποιώντας μια μεζούρα

Όταν η βάσ η είναι στερεωμένη

Ι Στερεώστε την βάση.
1 Ανατρέξτε στο «όταν η βάση είναι στερεωμένη» για τη θέση της οπής.

2 Ανοίγοντας οπή στον τοίχο και στερεώνοντας το κάλυμμα του σωλήνα

1 Ανοίξτε μια οπή διαμέτρου 60 mm, που κατεβαίνει ελαφρώς προς τα έξω τον τοίχο
Εγκαταστήστε το κάλυμμα της τρύπας του σωλήνα και καλύψτε το με στόκο

Επιτοίχια στή Ø60mm Εσωτερικό Μέρος Πάχος Ταίχου Εξωτερικό μέρος

(Τμήμα Επιτοίχιας Οπής) ©Οπή σωλήνα

3 Εγκατάσταση εσωτερικής μονάδας

Τράβηγμα σωλήνα

[Πίσω σωλήνας]

I Τραβήξτε το σωλήνα και το σωλήνα αποστράγγισης του, κατόπιν δέστε το με ταινία

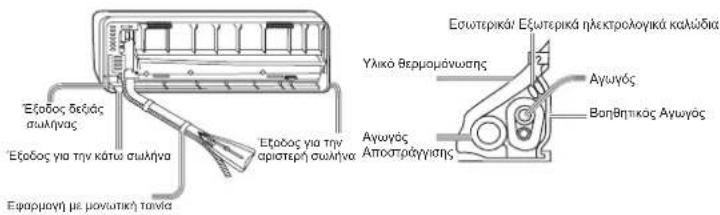

[Αριστερά | Αριστερά-πίσω σωληνώσεις]

I Σε περίπτωση σωληνώσεων αριστερής πλευράς, κόψτε με τανάλια το καπάκι για τις αριστερές σωληνώσεις.
1 Στην περίπτωση σωληνώσεων πίσω αριστερά λυγιστέ τους σωλήνες ανάλογα με την κατεύθυνση σωληνώσεων με το σήμα της τρύπας για το αριστερό-πίσω σωληνώσεις που σημειώνεται σε θερμομονωτικά υλικά.

1. Τοποθετήστε το σωλήνα αποστράγγισης στο βαθούλωμα των μονωτικών υλικών της εσωτερικής μονάδας.
2. Τοποθετήστε το ηλεκτρικό καλώδιο εσωτερικής/εξωτερικής μονάδας από το πίσω μέρος της εσωτερικής μονάδας, και τραβήξτε το μπροστά.
3. Συνδέστε τους σωλήνες. Καλύψτε το τμήμα σύνδεσης με μονωτικά υλικά, και βεβαιωθείτε για τη στερέωσή του με ταινία.

Εξοδος δεύσες σωλήνας Εξοδος για την κάτω σωλήνα Εφαρμογή με μονωτική ταινία Εξοδος για την αριστερή σωλήνα Εξοδος για την αριστερή σωλήνα Εξωτερικά/ Εξωτερικά ηλεκτρολογικά καλώδια Υλικό θερμομάνωσης Αγωγός Βαπθητικός Αγωγός Αγωγός Αποστράγγισης

Το ηλεκτρικό καλώδιο εσωτερικής/εξωτερικής μονάδας και ο σωλήνας αποστράγγισης πρέπει να είναι δεμένα με τον σωλήνα ψυκτικού με προστατευτική ταινία

[Σωληνώσεις άλλης κατεύθυνσης]

1 Köψτε με τανάλια το καπάκι για τις σωληνώσεις ανάλογα με την κατεύθυνση των σωληνώσεων και στη συνέχεια λυγιστέ το σωλήνα σύμφωνα με τη θέση της τρύπας στον τοίχο. Κατά την κάμψη, να προσέξτε να μην σπάσετε τους σωλήνες.
Συνδέστε εκ των προτέρων ηλεκτρικό καλώδιο εσωτερικής/εξωτερικής μονάδας και τραβήξτε προς τα έξω τη συνδεδεμ ένη με την θερμομόνωση του συνδετικού τμήματος ειδικά. Καθορισμός του εσωτερικού του σώματος μονάδας

Στερέωση εσωτερικής μονάδας

1 Στερεώστε τη μονάδα στις πάνω εγκοπές της πλάκας. Μετακινήστε το σώμα από την μία πλευρά στην άλλη για να ελέγξετε την ασφαλή στερέωση του.
Για να στερεώσετε το σώμα στην πλάκα, κρατήστε το σώμα πλάγια από την κάτω πλευρά και τοποθετήστε το κάθετα.

πλάκα συναρμολόγησης

Πλάκα συναρμολόγησης

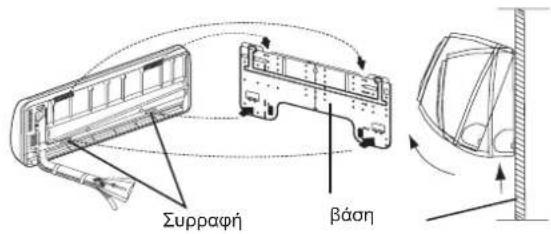

Μετακινώντας την εσωτερική μονάδα

1 Όταν μετακινείτε την μονάδα, παρακαλώ σηκώστε το σώμα με το χέρι σας μέχρι να φύγει από τη βάση

Συρραφή βάση

4 Σύνδεση ηλεκτρικού καλωδίου εσωτερικής/εξωτερικής μονάδας

Απομάκρυνση του καλύμματος του καλωδίου

1 Απομακρύνετε το κάλυμμα του τερματικού στη κάτω δεξιά γωνία της εσωτερικής μονάδας, κατόπιν βγάλτε το καλώδιο ξεβιδώνοντας τις βίδες.

Σύνδεση καλωδίου μετά την εγκατάσταση της εσωτερι κής μονάδας

1. Εισάγετε το καλώδιο από έξω στην αριστερή πλευρά της οπής όπου μπήκε ο σωλήνας.
2. Τραβήξτε το καλώδιο από την μπροστινή πλευρά και συνδέστε το κάνοντας θηλιά.

Όταν συν δέετε το καλώδιο πρι ν την εγκατάσταση της εσωτερι κής μονάδας

Τοποθετήστε το καλώδιο από την πίσω πλευρά της συσκευής, στη συνέχεια τραβήξτε την έξω στην μπροστινή πλευρά.
1 Χαλαρώστε τις βίδες και τοποθετήστε το καλώδιο να καταλήγει πλήρως σε μπλοκ ακροδεκτών και σφίξτε τις βίδες.
Τραβήξτε το καλώδιο ελαφρά για να βεβαιωθείτε ότι τα καλώδια έχουν τοποθετηθεί σωστά και να σφίγγονται.
Μετά τη σύνδεση του καλωδίου, δέστε το καλώδιο με το κάλυμμα καλωδίων.

Σημείωση:

Όταν συνδέετε το καλώδιο , επιβεβαιώστε τον αριθμό ακροδεκτών της εσωτερικής και εξωτερικής μονάδας προσεκτικά. Εάν η καλωδίωση δεν είναι σωστή δεν μπορεί να λειτουργήσει σωστά.

Σύνδεση με καλώδιο

4G1.00mm ^2

1. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέτει να αντικατασταθεί από τον κατασκευαστή ή τον αντι πρόσωπό του ή έναν παρόμοιο ειδι κευμένο άτομο. Ο τύπος του καλωδίου είναι H07RN-F.
2. túπο Τ.3.15Α/250VAC(εσωτερικά).
3. Η μέθοδος καλωδίωσης θα πρέπει να είναι ενσωματωμένη με το τοπικό επίπεδο καλωδίωσης.
4. Μετά την εγκατάσταση, το φις πρέπει να είναι εύκολα προσβάσιμα.
5. Ο διακόπτης θα πρέπει να ενσωματωθεί σε σταθερή καλωδίωση. Ο διακόπτης θα πρέπει να είναι ολιπολικός και η απόσταση μεταξύ των δύο επαφών του δεν πρέπει να είναι μικρότερη από 3mm
   6.AS35TAMHRA Σύνδεση με καλώδιο 4G1.50mm²

5 Εγκατάσταση Πηγής Ισχύος

Η πηγή ρεύματος πρέπει να χρησιμοποιεί ται αποκλειστικά για το κλιματιστικό.
Στην περίπτωση εγκατάστασης κλιματιστικού σε υγρό μέρος, παρακαλούμε να εγκαταστήσετε γειωτή.
Για την εγκατάσταση σε άλλους χώρους, χρησιμοποιήστε ένα διακόπη κυκλώματος.

6 Κοπή και Εκχείλωση Σωλήνωσης

Η κοπή σωλήνων πραγματοποιεί ται με ένα κόφτη σωλήνα και οι φρέζες πρέπει να αφαιρεθούν.
1 Αφού τοποθετήσετε το ρακόρ, η καύση εκτελείται.

	Εργαλείο καύσης	Συμβατικό εργαλείο καύσης
	Σφιγκπήρας	Σφιγκπήρας(άκαμπτος)	Πεταλούδα (Αγγλικού Τύπου)
A 0~0,5 mm 1,0~1,5 mm		1,5~2,0mm

1. Κόψτε τς συλήνα 3. Βάλτε το ποξμόδι

Βγάλτε τις φρέζες 4. Σφίζε το σωλήνα

Σωστό	Λάθος
	Λεπτό Ζημιά σφγκτήρα Σπάσιμα Μερικό Πολύ Μακριά

7 Αποστράγγιση

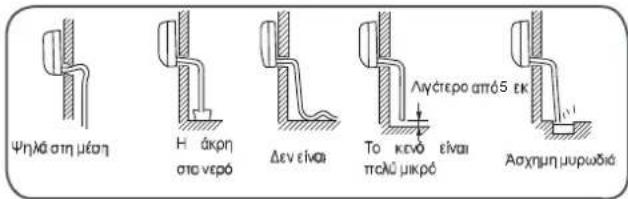

Εγκαταστήστε το σωλήνα αποστράγγισης έτσι ώστε να έχει καθοδική κλίση.
1 Μην επτρέψετε κάποια από τις παρακάτω εγκαταστάσεις:

Ψηλά στη μέση Η άκρη στο νερό Δεν είναι Λγάτερο απόδ 6 έκ Το κενό είναι πολύ μικρό Ασχημη μυρωδία

1 Ρίξτε νερό στο δοχείο αποστράγγισης της εσωτερικής μονάδας, κα επιβεβαιώστε ότι η αποστράγγιση γίνεται σίγουρα έξω.
I Σε περίπτωση παι ο συνημμένος σωλήνας αποστράγγισης βρίσκεται σε δωμάτιο, παρακαλώ εφαρμόστε θερμομόνωση.

8 Αποστράγγιση

Κωδικός	Περιγραφή Προβλήματος	Ανάλυση και Διάγνωση
E1	Πρόβλημα αισθητήρα θερμοκρασίας δωματίου	Ελαπτωματική σύνδεση• ελαπτωματικό θέρμιστορ• ελαπτωματικό PCB
E2	Πρόβλημα αισθητήρα ανταλλαγής θερμοκρασίας
E4	Σφάλμα εσωτερικού EEPROM	Σφάλμα δεδομένων EEPROM• ελαπτωματικό EEPROM- ελαπτωματικό PCB
E7	Πρόβλημα επικοινωνίας εσωτερικής/εξωτερικής μονάδας	Πρόβλημα επικοινωνίας εσωτερικής/ εξωτερικής μονάδας λόγω προβλήματος στην καλωδίωση
E14	Δισσειτουργία παρακολούθησης ανεμιστήρα εσωτερι κής μονάδας	Διακοπή λειτουργίας λόγω βλάβης καλωδίου στον ανεμιστήρα• διακοπή λειτουργίας λόγω βλάβης καλωδίου στον μηχανισμό ανεμιστήρα- πρόβλημα ανίχνευσης λόγω βλάβης PCB

9 Έλεγχος Εγκατάστασης και Δοκιμή

■ Παρακαλώ εξηγήστε με το εγχειρί διο στους πελάτες πώς λειτουργεί το κλιματιστικό

Ελέγξτε τα στοιχ εία για τη δοκιμή

□Βάλτε σημάδι ελέγχου √στα κουτάκια

□ Δαρροή αερίου στο σωλήνα σύνδεσης;
□ Θερμομόνωση σωλήνων σύνδεσης;
□ Είναι οι καλωδιώσεις σύνδεσης του εσωτερικού και εξωτερικού μηχανήματος σταθερά συνδεδεμένοι στο μπλοκ ακροδεκτών;
□ Εναι η συνδετική καλωδίωση εσωτερικής/εξωτερικής μονάδας σταθερή;
□ Εναι η αποστράγγιση ασφαλής;
□ Εναι η γραμμή γείωσης σωστά συνδεδεμένη;
□ Εναι η εσωτερική μονάδα στερεωμένη με ασφαλή τρόπο;
□ Εναι η τάση της πηγής ρεύματος σύμφωνη με τον κώδικα;
□ Υπάρχει θόρυβος: Εναι η λυχνία αναμμένη;
□ Θερμαίνεται και ψύχεται κανονικά;
□ Ειναι η λειτουργία του ρυθμιστή θερμοκρασίας δωματίου φυσιολογική;

Για ορθή χρήση του κλιματιστικού

Ρύθμιση κατάλληλης θερμοκρασίας δωματίου	Μην μπλοκάρετε την είσοδο αέρα
Κλείστε τις πόρτες και τα παράθυρα κατά τη λειτουργία[IMAGE]	Αποτελεσματική χρήση του χρονοδιακόπτη
Αν η μονάδα δεν χρησιμοποιηθεί για μεγάλο διάστημα, αβήστε τη από την παροχή ρεύματος[IMAGE]	Αποτελεσματική χρήση των περαίδων

Τηλεχειριστήριο

Μην χρησιμοποιείτε νερά, σκουπίστε το με ένα στεγνό πανί. Μην χρησιμοποιείτε καθοριστικό ιζαμιών ή χημικά ή και τα δύο.

Εσωτερική μονάδα

Σκουπίστε το κλματιστικό με ένα στεγνό και μαλακό πανί. Για σημαντικούς λεκέδες, χρησμοποιήστε ένα ουδέτερο καθοριστικό δυαλυμένο σε νερό και μετά οκουπίστε το εντελώς.

Μην χρηαιμοποιήσετε για καθαριομό τα ακόλουθα

Βενζίνη, πετρέλαιο, διαλυτικό ή καθοριστικό που μπορεί να καταστρέψει την επικάλυψη της μονάδας.

Ζεστό νερό πάνω από 40 Κ, μπορεί να προκαλέσει αποχρωμάτιση ή παραμόρφωση.

Καθαρισμός Φίλτρο Αέρα

1. Ανοίξτε τη γρίλια εισόδου τραβώντας το προς τα πάνω.

2. Αφαιρέστε το φίλτρο. Σπρώξετε προς τα πάνω στην καρτέλα κέντρο του φίλτρου ελαφρά μέχρι να αποδεσμευτεί από το πώμα και αφαιρέστε το φίλτρο προς τα κάτω.

3. Καθαρίστε το φίλτρο. Χρησμοποιήστε μια ηλεκτρική οκούπα για να αφαιρέσετε τη σκόνη, ή πλύνετε το φίλτρο με το νερὸ Μετά, στεγνώστε το φίλτρο τελείως στη σκιά

4. Συνδέστε το φίλτρο. Συνδέστε το φίλτρο ωστά, έται ώστε η ένδεξη «FRONT» βρίσκεται στο μπροστά μέρος. Βεβαιωθείτε ότι το φίλτρο είναι εντελώς σταθερό πίσω από το stopper. Αν τα δεξιά και αριστερά φίλτρα συνδεθούν ωστά, αυτό μπορεί να προκαλέσει βλάβες

5. Κλείστε τη γρίλια εισόδου

Αντικατάσταση φίλτρου καθαρισμού αέρα

1. Ανοίξτε τη γρύλλια εισόδου Στηρίξτε τη γρίλια εισόδου με τη χρήση της συσκευής που ονομάζεται μάσκα υποστήριξης και βρίσκεται στη δεξιά πλευρά της εσωτερικής μονάδας
2. Αφαίρεση του φίλτρου αέρα Γυρίστε το κουμπί ελαφρώς προς τα πάνω για να απελευθερώσει το φίλτρο, και τραβήξετε

Αφαιρέστε το παλιό φίλτρο καθαρισμού του αέρα

1. Επανατοποθέτηση φίλτρου αέρα Βάλτε το φίλτρο καθαριαμού αέρα στα δεξιά και τα αριστερά των πλαισίων του φίλτρου

1. Βάλτε το πρότυπο φίλτρο αέρα (Απαραίτητη εγκατάσταση)

ΠΡΟΣΟΧΗ:

Η λευκή πλευρά του φίλτρου καθαρισμού αέρα πρέπει να κοιτάει προς τα έξω, και η μαύρη πλευρά προς τη μονάδα. Η πράσινη πλευρά του καθαρισμού φίλτρου αέρα πρέπει να κοιτάει προς τα έξω, και το λευκό πρόσωπο προς την πλευρά της μονάδας.

5. Κλείστε τη γρίλια εισόδου

ΣΗΜΕΙΩΣΗ :

• Το φίλτρο καθαρισμού αέρα θα ξεθωριάσει, μετά από κάποιο διάστημα Σε φυσιολογικές συνθήκες, κάθε 6 μήνες.
• Το φίλτρο καθαρισμού αέρα με αντιβακτηριδιακή δράση που θα χρησμοποιείται για μεγόλο χρονικό διάστημα, δεν χοίζει αντικατάστασης. Όμως, κατά την περίοδα της χρήσης του, θα πρέπει να καθαρίζεται συχνά χρησμοποιώντας ηλεκτροϊκή σκούπα ή τινόζοντάς το ελαφρά, διαφορετικά η απόδοσή του θα μειωθεί.
• Κραιήσετο το φίλιρο καθαρισμού αέρα σε δροσερές και ξηρές συνθήκες και αποφίγετε μεγάλο χρονικό διάστημα έκθεσης σε άμεσο ηλιακό φως όταν σταματήσετε τη χρήση του, διαφορετικά η ικανότητά αποστείρωσης θα μειωθεί.

Προσοχή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επικοινωνήστε με την υπηρεσία πωλήσεων / εξυπηρέτησης για την εγκατάσταση.

Μην δοκιμάσετε να εγκαταστήσετε το κλιματιστικό μόνοι σας γιατί μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά ή διαρροή νερού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όταν υπάρξουν ανωμαλίες όπως μυρωδιά καμένου,απενεργοπουήστε τη μονάδα αμέσως και επικοινωνήστε μετο κατάστημα OFF ΑΥΣΤΗΡΗ ΕΦΑΡΜΟΓΗ			Χρησιμοποιήστε αποκλειστική πρίζα για τον διακόπτη		Ελέγξτε ότι η εγκατάσταση της αποστράγγισης είναι σωστή[ΧΚΤ4] ΑΥΣΤΗΡΗ ΕΦΑΡΜΟΓΗ
Εφαρμόστε καλά την πρίζα Ελέγξτε τη τάση ΑΥΣΤΗΡΗ ΕΦΑΡΜΟΓΗ		ΑΥΣΤΗΡΗ ΕΦΑΡΜΟΓΗ		1. Μην χρησιμοποιείτε το καλώδιο τροφοδοσίας τεντωμένο ή πεπιεαμένο2. Μην εγκαταστήσετε σε τοποθεσία όπου υπάρχει πιθανότητα διαρροής εύφλεκτου αερίου γύρω από τη μονάδα.3. Μην εκτείθετε τη μονάδα σε υδρατμούς πετρελαίου.ΑΠΑΓΟΡΕΥΣΗ
Εφαρμόστε καλά την πρίζα ΑΠΑΓΟΡΕΥΣΗ		Προσέχετε να μην καταστρέψετε το καλώδιο ρεύματος. ΑΠΑΓΟΡΕΥΣΗ		Μην ειοάγετε αντικείμενα στην είσοδο ή την έξοδο των μονάδων ΑΠΑΓΟΡΕΥΣΗ
Μην ενεργοποιείτε ή απενεργοποιείτε το κλιματιστικό τραβώντας το καλώδιο από την πρίζα[ΤΑΤ3] ΑΠΑΓΟΡΕΥΣΗ		Μην κατευθύνετε τη ροή αέρα απευθείας στο σώμα, ειδικά σε παιδιά και ηλικιωμένους ΑΠΑΓΟΡΕΥΣΗ		Μην προσπαθήσετε να επισκευάσετε ή να ανακαταφκευάσετε μόνοι	Συνδέστε τη γείωση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην αποθηκεύετε τρόφιμα, εἰδη τέχνης,εξοπλισμό κλιτ. ΑΠΑΓΟΡΕΥΣΗ	Εξαερίστε τον χώρο όσο πιο συχνά μπορείτε,ειδικά όταν λειτουργούν συσκευές γκαζιούταυτόχρονα. ΑΥΣΤΗΡΗ ΕΦΑΡΜΟΓΗ-	Μην λειτουργείτε το διακόπτημε βρεγμένα χέρια. [ΗΥΚ] ΑΠΑΓΟΡΕΥΣΗ
Μην τοποθετείτε τη συσκευή κοντά σε τζάκι ή άλληπηγή θερμότητας. ΑΠΑΓΟΡΕΥΣΗ ΑΠΑΓΟΡΕΥΣΗ ΑΙ	Ελέγξε την καλή κατάσταση του βάθρου τηςεγκατάστασης της εξωτερικής μονάδας.	Μην ρίχνετε απευθείας νερό στη μονάδα γιακαθαρισμό.
Μην τοθετείτε ζώα ή φυτά σε άμεση έκθεση από τηνεξαγωγή του αέρα ΑΠΑΓΟΡΕΥΣΗ ΑΠΑΓΟΡΕΥΣΗ ΑΓ	Μην τοποθετείτε αντικείμενα πάνω στη μονάδα. Μην τοποθετείτε ανθοδοχεία ή δοχεία νερό στηνκορυφή της μονάδας.

Επίλυση προβλημάτων Προφυλάξεις

Πριν ζητήσετε βοήθεια, διαβάστε τα ακόλουθα

	Фαινόμενο Αιτία	ή σημεία ελέγχου
Έλεγχας απόδοσης	Το σύστημα δεν εκκινεί	● Όταν η μονάδα δεν λειτουργεί, δεν γίνεται επανεκκίνηση πριν το πέρας 3 λεπτών για την προστασία του συστήματος.● Οταν η ηλεκιρική πριζα τραβηχτεί και επανατοποθετηθεί, το κύκλωμα προστασίας θα λειτουργήσει για 3 λεπτά για να προστατεύσει το κλιμαιτοικό.
	Ακούγεται θόρυβος	● Κατά τη λειτουργία της μονάδας ή σε καιάσταση αναμονής, μπορεί να ακουσεί θόρυβος. Τα πρώτα 2-3 λεπτά μετά την έναρξη λειτουργίας, αυτός ο θόρυβος είναι πο αυσθητός, (Αυτός ο θόρυβος που παράγεται από ψυκτικό που ρέει στο σύστημα)● Κατά τη λειτουργία της μονάδας, ένα τρίξιμο μπορεί να ακούγεται. Αυτός ο θόρυβος παράγεται από το περίβλημα που διαστέλεται ή συστέλεται εξαιτίας των αλλαγών της θερμοκρασίας.● Αν υπάρχει μεγάλος θόρυβος από τη ροή του αέρα κατά τη λειτουργία της μονάδας, το φίλτρο αέρα μπορεί να χρίζει καθαριαμού.
	Οσμές ● Αυτό οφείλεται στην ανακύκλωση οσμών από το εσωτερικό του δωματίου, όπως οσμές επίπλων, τοιγάρων, μπογιάς κλπ
	Ατμός ● Κατά τη	λειτουργίας COOL ή DRY. Αυτό οφείλεται στην απότομη ψύχρανση.
	Σε λειτουργία σιγ, η ταχύτητα του ανεμιστήρα δεν μπορεί να αλλάξει.	● Σε λειτουργία DRY, όταν η ρύθμιση θερμοκρασίας δωματίου είναι +2°C, η μονάδα θα λειτουργεί ανεξάρτητα από τη ρύθμιση του ΑΝΕΜΙΣΤΗΡΑ. Κατά διαστήματα στο ΧΑΜΗΛΟ η ταχύτητα γίνεται μικρότερη από τη θερμοκρασία.
Πολλαπλός έλεγχας		Έχετε συνδέσει με το ρεύμα;Κάηκε η ασφάλεια;
	Κακή ψύχρανοη	● Μήπως το φίλτρο αέρος είναι βρώμικο; Κανονικά θα πρέπει να καθαρίζεται κάθε 15 ημέρες.● Υπάρχουν εμπόδια στην είσοδο και την έξοδο;● Η θερμοκρασία έχει ρυθμιστεί σωστά;● Είναι ανοικιές πόρτες ή παράθυρα;● Υπάρχει άμεση έκθεση στην ηλιακή ακτινοβολία κατά τη διάρκεια της λειτουργίας; Να κλείνετε απαραιτήτως τη κουρτίνα.● Υπάρχουν πάρα πολλές πηγές θερμότητας ή πάρα πολλοί άνθρωποι στην αίθουσα κατά τη διάρκεια λειτουργίας της μονάδας;

● Μην καλύπτετε ή εμποδίζετε τη γαίλια εξαερισμού του κλωρατιστικού. Μην βάζετε τα δάχτυλα ή οποιαδήποτε άλλα αντικείμενα μέσα στην είσοδο / έξοδο και μην κουνάτε την περαίδα.

- Αυτή η συσκευή δεν προορίζεται για χρήση από άτορα (συμπερίλαμβανομένων των παιδιών) με πειωμένες φυσικές, αιοθητήριες ή διανοπημές κανότημες ή έλλεψη ευπειρίας και γινώσης, εκτός εάν αυτά έχουν τύχει επίβλεψης ή εκπαίδευσης σχετικά με τη χρήση της συσκευής από άτορο υπεύθυνο για την ασφάλειά τους Τα παιδιά πρέπει να επιτηρούνται. ώστε να εξασφαλίζεται ότι δεν παιζουν με τη συσκευή.

Προδιαγραφές

● Το κύκλωμα ψύξης είναι στεγανό

Το μηχάνημα προσαρμόζεται στις ακόλουθες περιστάσεις 1. Θερμοκρασία περ.βάλλοντος:

Ψύχρανοη Εωτερικά	Μέγιστη: D.B/W.B 35°C/24°CΕλάχιστη:D.B/W.B 21°C/15°C
Εξωτερικά	Μέγιστη: D.B/W. 43%26°CΕλάχιστη: D.B -15°C
Θέρμανοη Εωτερικά Μεγίστη: D.B 27°CΕλάχιστη: D.B 10°C
Εξωτερικά Μεγίστη: D.B/W.B 24°C/18°CΕλάχιστη: D.B/W.B 7°C / 8°C
Εξωτερικά (INVERTER)	Μεγίστη:D.B/W.B 24°C/18°CΕλάχιστη:D.B 15°C

1. Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από την κατασκευή ή την αντιπροσυπεία του ή άλλο ειδικευμένο άτορο

2. Αν η ασφάλεια της εσωτερικής μονάδας του πίνακα υπολογιστή είναι σπασμένη, παρακαλώ την αλλάξτε με τύπο T 3.15Α / 250V. Αν η ασφάλεια της εξωτερικής μονάδας έχει σπάσει, αλλάξτε τη με T.25Α/250V

3. Η μέθοδος καλωδίωσης 0α πρέπαι να είναι σύμφωνη με το τοπικό επίπεδο καλωδίωσης.

4. Μετά την εγκατάσταση, το φις πρέπει να είναι εύκολα προσβάσμο.

5. Η μπαταρία θα πρέπει απορριφθεί ορθά σύμφυνα με τους τοπικούς κανοντσυούς.

6. Η συσκευή δεν προορίζεται για χρήση από μικρά παλδιά ή από άτορα με αναπηρία χωρίς επίβλεψη.

7. Τα μικρά παιδιά πρέπει να εποπτεύονται ώσε να εξασφαλίζεται ότι δεν παιζουν με τη συσκευή.

8. Παρακαλούμε χρησιμοποιείτε τη οωστή πρίζα, η αποία αντιστοιχεί στο καλώδιο τροφοδοσίας.

9. Το φις και το καλώδιο σύνδεσης πρέπει να έχουν αποκτήσει την τοπική πωτοποίηση.

10. Με οκοπό την προστασία των ρονάδων, παρακαλούμε απενεργοπουήστε το Α/ Κ πρώτο, και τουλάχιστον 30 δευτερόλεπτα μετά σβήστε το.

UPUTSTVO ZA UPOTREBU
