ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BST 352 V Eibenstock

GR Αρχικές οδηγίες χρήσης......Σελίδα 102

Σημαντικές πληροφορίες

Σημαντικές οδηγίες και προειδοποιήσεις επισημαίνονται με σύμβολα:

! ⚡ 燃烧 鱼 飞

Προειδοποίηση για γενικό κίνδυνο

Προειδοποίηση για επικίνδυνη ηλεκτρική τάση

Προειδοποίηση για καυτή επιφάνεια

Το μηχάνημα, η κορώνα και η βάση διάτρησης είναι βαριά – Προσοχή, κίνδυνος σύνθλιψης

Κίνδυνος σχισίματος ή κοπής

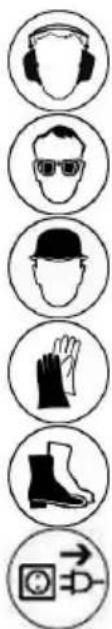

Χρησιμοποιείτε προστατευτικά ακοής

Χρησιμοποιείτε προστατευτικά γυαλιά

Χρησιμοποιείτε προστατευτικό κράνος

Χρησιμοποιείτε προστατευτικά γάντια

Χρησιμοποιείτε προστατευτικά υποδήματα

Πριν από κάθε εργασία στη συσκευή, αποσυνδέστε οπωσδήποτε το φις από την πρίζα!

Τεχνικά χαρακτηριστικά

Διαστάσεις:	525 x 320 x 1040 mm
Μήκος στήλης:	995 mm
Βάρος:	22,5 kg
Μέγιστη διάμετρος διάτρησης:	352 mm
Κλίση:	0° bis 45°
Ακινητοποίηση στην τελική θέση:	Ναι
Στήριξη κινητήρα:	Τάση πλάκας με πλάκα στήριξης
Προσαρμογή στο υπόστρωμα:	4 βίδες ρύθμισης / 2 αλφάδια
Αριθμός παραγγελίας	09647000

Διαθέσιμα ειδικά εξαρτήματα:

Άρθρο	Αριθμός παραγγελίας
Σετ στερέωσης (σκυρόδεμα)	35721000
Σετ στερέωσης (τοιχοποιία)	35724000
Καρφιά για σκυρόδεμα	35722000
Τοποθέτηση σε τοίχο – Καρφιά	35725000
Στήλη ταχείας σύσφιξης	35730000
Δακτύλιος συλλογής νερού WR 352	35873000
Ελαστικό στεγανοποιητικό ED 352 για δακτύλιο συλλογής νερού WR 352	3586L000
Αντλία κενού VP 04	09204000
Σωλήνας κενού	35855000
Σετ κενού BST 352 V	3585G000

Περιεχόμενα συσκευασίας

Βάση διαμαντιού με άξονα τροχού, μοχλό προώθησης, κλειδί εξάγωνο και οδηγίες χρήσης σε κουτί.

Κανονική χρήση

Η βάση διαμαντιού BST 352 V είναι σχεδιασμένη για διαμαντιούργα με στερέωση μέσω πλάκας συναρμολόγησης (π.χ.: EBM 352/3).

Η μέγιστη διάμετρος διάτρησης δεν πρέπει να υπερβαίνει τα 352 mm! Για γεωτρήσεις προς τα πάνω πρέπει γενικά να χρησιμοποιείται συσκευή συλλογής νερού.

Σε περίπτωση λανθασμένης ή ακατάλληλης χρήσης, ο κατασκευαστής δεν φέρει καμία ευθύνη.

χρήση

Μετά από κάθε νέα ρύθμιση, ελέγξτε ότι οι βίδες είνα καλά σφιγμένες, ώστε να μπορείτε να εργαστείτε με ασφάλεια με τη βάση τρυπανιού.

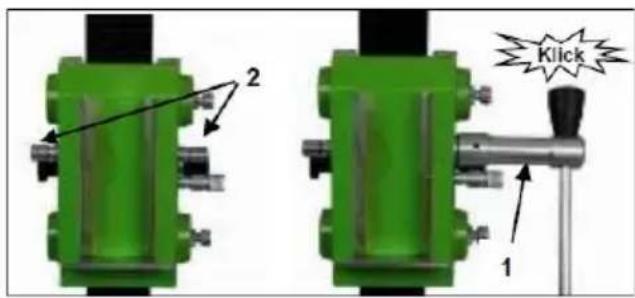

Τοποθέτηση του μοχλού προώθησης

- Τοποθετήστε τον περιστρεφόμενο δακτύλιο (1) αριστερά ή δεξιά στο έλκηθρο (2). Αυτό εξαρτάται από την εργασία που πρέπει να εκτελεστεί.

■ Ελέγξτε ότι ο περιστρεφόμενος δακτύλιος (1) είναι σωστά τοποθετημένος.

2 1 Klick

Στερέωση της βάσης διάτρησης

Δείκτης κέντρου οπής:

Για την εύκολη και ακριβή τοποθέτηση της βάσης διάτρησης, αυτή είναι εξοπλισμένη με έναν δείκτη κέντρου οπής.

■ Σημειώστε το κέντρο της οπής που θέλετε να δημιουργήσετε.

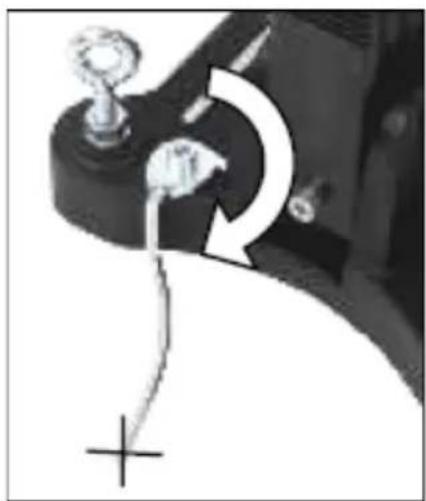

■ Ανοίξτε τον δείκτη κέντρου οπής μέχρι το τέρμα (βλ. εικ.).
- Τοποθετήστε τη βάση διάτρησης έτσι ώστε η άκρη του δείκτη να δείχνει ακριβώς στο σημάδι του κέντρου της οπής.
- Αφού στερεώσετε τη βάση διάτρησης, κλείστε ξανά τον δείκτη κέντρου οπής.

Στερέωση με βίδες σε σκυρόδεμα

Για να στερεώσετε τη βάση με βίδες, είναι απαραίτητο να αφαιρέσετε τη λαβή κενού και τη στεγανοποιητική βάση από τη βάση στήριξης.

C D B A

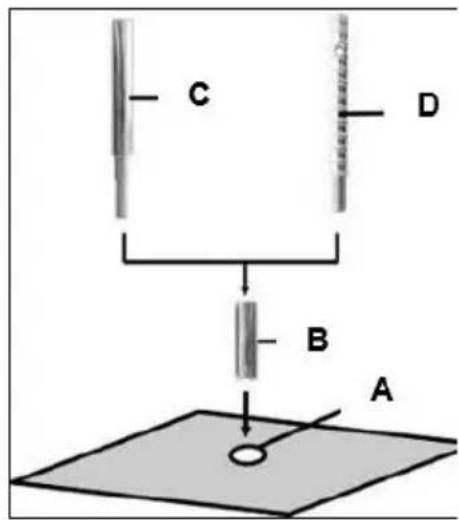

- Σημειώστε τη θέση της οπής στερέωσης στην επιφάνεια που θα τρυπήσετε. - Τρυπήστε την οπή (Ø 16) σε βάθος 50 mm (A), στην οποία θα τοποθετηθεί ο πείρος M12 (B). Τοποθετήστε τον πείρο και ανοίξτε τον με το εργαλείο τοποθέτησης πείρων (C).

■ Βιδώστε τη βίδα ταχείας σύσφιξης (D) στον πείρο

Για τοιχοποιία πρέπει να χρησιμοποιούνται βίδες για τοιχοποιία.

F E D

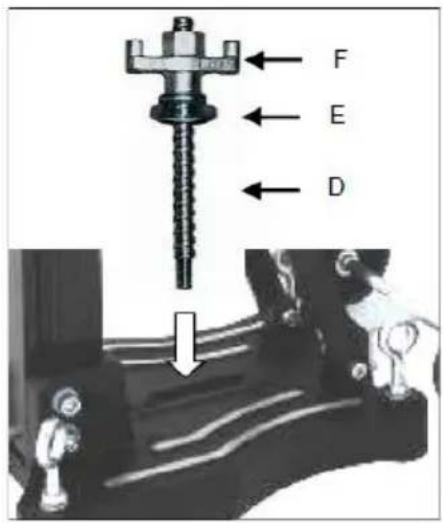

- Τοποθετήστε το στήριγμα. - Στερεώστε τη ροδέλα (Ε) και, τέλος, το παξιμάδι στερέωσης (F) στη βίδα ταχείας σύσφιξης (D). - Σφίξτε το παξιμάδι (F) με ένα κλειδί SW 27. - Πριν και μετά τη σύσφιξη του παξιμαδιού (F), ρυθμίστε κατάλληλα τις 4 βίδες ρύθμισης για την προσαρμογή στο υπόστρωμα.

Ελέγξτε οπωσδήποτε αν η βάση είναι σταθερά στερεωμένη.

Στερέωση με κενό αέρα στο δάπεδο

Μην χρησιμοποιείτε τη στερέωση με κενό αέρα σε τοίχους και σε οροφές!

Για στερέωση με υποπίεση, η επιφάνεια που θα τρυπηθεί δεν πρέπει να είναι πορώδης, αλλά επίπεδη και χωρίς ρωγμές.

Εάν δεν πληρούνται αυτές οι προϋποθέσεις, δεν μπορεί να χρησιμοποιηθεί αυτός ο τρόπος στερέωσης. Για τη στερέωση με κενό αέρα χρειάζεστε αντλία κενού, σωλήνα κενού και το σετ κενού BST 352 V (βλ. εικ.). Αυτά διατίθενται κατόπιν παραγγελίας.

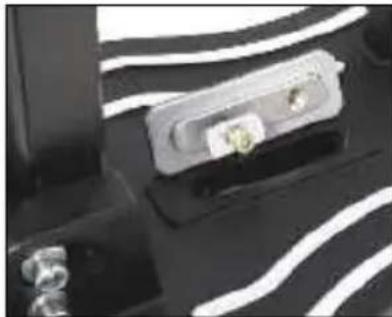

Συναρμολόγηση σετ κενού:

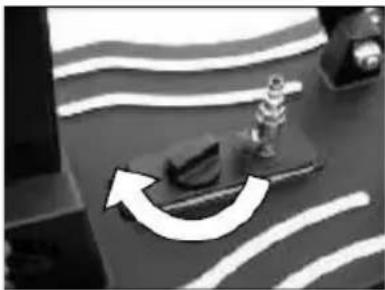

Τοποθετήστε την πλάκα σύνδεσης του σετ κενού όπως φαίνεται στην εικόνα στη βάση του σταντ.

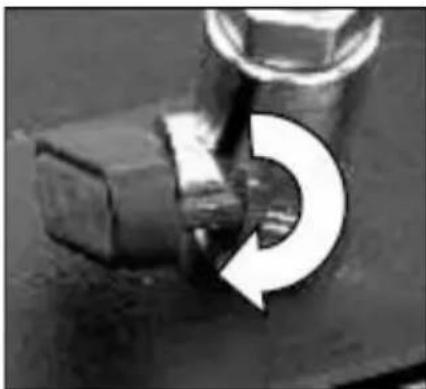

Περιστρέψτε το κουμπί για να ασφαλίσετε την πλάκα σύνδεσης στη βάση.

Ελέγξτε ότι η πλάκα σύνδεσης είναι σωστά τοποθετημένη.

Τοποθετήστε το ελαστικό στεγανοποιητικό στο αυλάκι στο κάτω μέρος της βάσης.

Λάβετε υπόψη ότι οι βίδες ρύθμισης είναι ρυθμισμένες έτσι ώστε να μην προεξέχουν από την κάτω πλευρά της βάσης του σταντ, διότι διαφορετικά επηρεάζεται το κενό και το σταντ μπορεί να αποκολληθεί από την επιφάνεια στήριξης.

Κατά τη στερέωση με κενό, βεβαιωθείτε ότι το κενό είναι επαρκές (ελάχιστο – 0,8 bar). Βεβαιωθείτε ότι τα στεγανοποιητικά δεν είναι φθαρμένα.

Συνδέστε τη βάση διάτρησης και την αντλία κενού με τη βοήθεια του σωλήνα κενού.

Τοποθετήστε τη βάση διάτρησης στη σωστή θέση, ανοίξτε τη σφαιρική βαλβίδα στην πλάκα σύνδεσης και ενεργοποιήστε την αντλία.

Η αντλία κενού πρέπει να συνεχίζει να λειτουργεί καθ' όλη τη διάρκεια της εργασίας και να είναι τοποθετημένη έτσι ώστε να μπορείτε να βλέπετε το μανόμετρο.

Πριν ξεκινήσετε τη διάτρηση, βεβαιωθείτε ότι είναι σταθερά στερεωμένη!

Για να αποσυνδέσετε τη στερέωση κενού, κλείστε τη σφαιρική βαλβίδα. Με αυτόν τον τρόπο ανοίγει μια βαλβίδα εξαερισμού, μέσω της οποίας μπορεί να διαφύγει το κενό. Έτσι, αν χρειαστεί, μπορείτε να μετακινήσετε τη βάση ενώ η αντλία κενού είναι σε λειτουργία.

Στερέωση με στήλη ταχείας σύσφιξης

Για να είναι δυνατή η στήριξη της βάσης τρυπανιού με τη στήλη ταχείας σύσφιξης, η απόσταση από τον απέναντι τοίχο πρέπει να είναι μεταξύ 1,7 m και 3 m.

H G

Τοποθετήστε τη βάση διάτρησης. Τοποθετήστε τη στήλη ταχείας σύσφιξης όσο το δυνατόν πιο κοντά πίσω από τη στήλη στη βάση στήριξης. Στερεώστε τη βάση διάτρησης περιστρέφοντας τη μανιβέλα (G) δεξιόστροφα. Ασφαλίστε τη ρύθμιση με τον αντίστοιχο πείρο (H).

Προσοχή!

Είναι σημαντικό η βάση της τρυπανικής μηχανής να είναι σταθερά συνδεδεμένη με την επιφάνεια. Οι τρυπανικές μηχανές που δεν είναι σωστά στερεωμένες μπορεί να προκαλέσουν τραυματισμό του χειριστή και ζημιά στη μονάδα διάτρησης. Οι κινήσεις κατά τη διάρκεια της διάτρησης προκαλούν κρούση της κορώνας διάτρησης στο τοίχωμα της οπής, με αποτέλεσμα να σπάσουν τα τμήματα. Η κορώνα διάτρησης μπορεί επίσης να στραβώσει μέσα στην οπή, προκαλώντας ζημιά σε αυτήν.

Στερέωση της τρυπανικής μηχανής

Προσοχή κατά την τοποθέτηση της μηχανής, κίνδυνος σύνθλιψης! Φοράτε προστατευτικά γάντια!

Ανεβάστε το στήριγμα του μηχανήματος μέχρι να ασφαλίσει στην τελική του θέση.

Ανοίξτε το κλείδωμα της πλάκας στήριξης με τη βοήθεια του μοχλού προώθησης.

Αφαιρέστε την και συνδέστε την με το τρυπάνι όπως περιγράφεται παρακάτω.

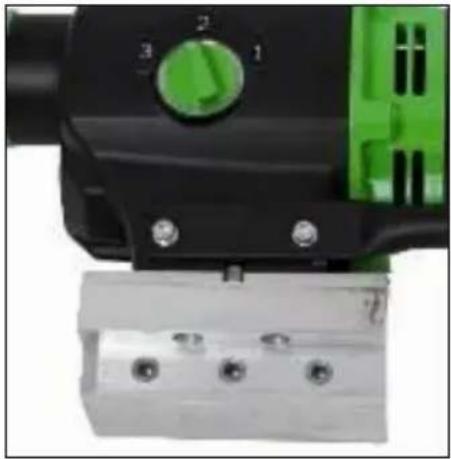

Στον εξοπλισμό περιλαμβάνονται μια πλάκα στήριξης, μια σφήνα 10 mm και 4 βίδες μι εσωτερικό εξάγωνο Μ8 x 25.

Η πλάκα συναρμολόγησης τοποθετείται με το σφηνωτό πείρο στη μηχανή, έτσι ώστε τα κουζινέτα στην πλάκα συναρμολόγησης να βρίσκονται στην ίδια πλευρά με το διακόπτη μετάδοσης της μηχανής. Στη συνέχεια, τοποθετούνται οι τέσσερις βίδες και σφίγγονται καλά.

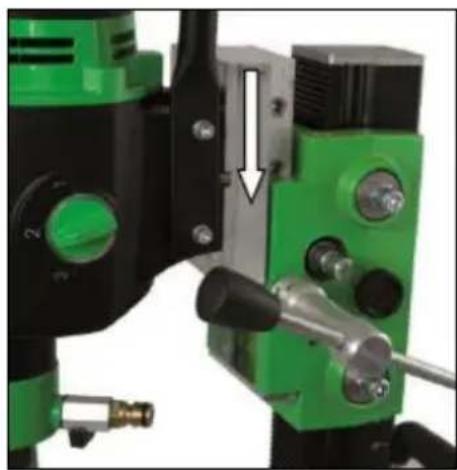

Τοποθετήστε τη μηχανή διάτρησης με την τοποθετημένη πλάκα στη βάση διάτρησης και ασφαλίστε την με τη βοήθεια του μοχλού προώθησης.

Για τη λειτουργία της μηχανής πυρηνοκοπής πρέπει να τηρούνται αυστηρά οι οδηγίες χρήσης και οι σχετικές οδηγίες ασφαλείας!

Αποκλείστε το έλασμα:

1 2

Για να ξεκλειδώσετε το έλκηθρο (1), τραβήξτε το κουμπί ασφάλισης (2) προς τα έξω.

Για να κλειδώσετε το έλκηθρο, μετακινήστε το μέχρι ο άξονας ασφάλισης να περάσει από την οπή στη στήλη και να ασφαλίσει στη θέση του.

Κλειδώστε πάντα το έλκηθρο όταν η μονάδα δεν χρησιμοποιείται.

Λειτουργία

Για την ασφαλή λειτουργία της μονάδας διάτρησης, παρακαλούμε να τηρείτε τις ακόλουθες οδηγίες:

Πληροφορίες σχετικά με τον τόπο χρήσης:

• Απομακρύνετε από τον χώρο εργασίας οτιδήποτε μπορεί να εμποδίσει την εργασία.
  ▪ Φροντίστε να υπάρχει επαρκής φωτισμός στον χώρο εργασίας.
  ▪ Τηρείτε τις προδιαγραφές για τη σύνδεση με την παροχή ρεύματος.
• Τοποθετήστε τα ηλεκτρικά καλώδια έτσι ώστε να μην υπάρχει κίνδυνος να υποστούν ζημιά από το εργαλείο.
• Βεβαιωθείτε ότι έχετε πάντα επαρκή ορατότητα της περιοχής εργασίας και ότι μπορείτε να φτάσετε ανά πάσα στιγμή όλα τα απαραίτητα στοιχεία χειρισμού και τις διατάξεις ασφαλείας.
• Κρατήστε τα άλλα άτομα μακριά από την περιοχή εργασίας σας για να αποφύγετε ατυχήματα.

Απαιτούμενος χώρος για τη λειτουργία και τη συντήρηση

Εάν είναι δυνατόν, διατηρήστε ελεύθερο χώρο περίπου 2 m γύρω από το μηχάνημα για τη λειτουργία και τη συντήρηση, ώστε να μπορείτε να εργάζεστε με ασφάλεια και να μπορείτε να παρέμβετε αμέσως σε περίπτωση βλάβης.

Διάτρηση

Στην αρχή τρυπήστε πολύ αργά, καθώς η κορώνα εισχωρεί στο υλικό μόνο με ένα μικρό μέρος της επιφάνειας κοπής της. Εάν τρυπήσετε πολύ γρήγορα ή με υπερβολική πίεση, η κορώνα μπορεί να στραβώσει.

λοξή διάτρηση

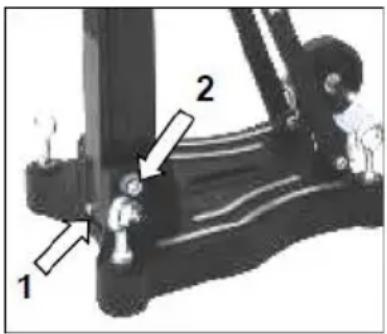

• Αφαιρέστε τη βίδα (1) που συγκρατεί τη στήλη σε γωνία 90°.
• Χαλαρώστε, αν χρειάζεται, τις δύο βίδες (2) στα πλάγια της βάσης.
• Χρησιμοποιώντας το μοχλό προώθησης, χαλαρώστε το μανδάλωμα (3) στο στήριγμα.
• Τώρα περιστρέψτε τη στήλη μέχρι την επιθυμητή γωνία.
  ■ Σφίξτε ξανά το μανδάλωμα (3) και τις δύο βίδες (2).

Η κλίμακα στη στήλη με τα δόντια διευκολύνει τη ρύθμιση της γωνίας διάτρησης.

Διάτρηση με νερό

Σε περίπτωση υδρόψυξης της κορώνας πυρήνα, συνιστάται η χρήση ενός δακτυλίου συλλογής νερού. Αυτός τοποθετείται με ένα σφιγκτήρα στις βίδες

που βρίσκονται στην πλάκα βάσης και εξασφαλίζει καθαρή διάτρηση, ειδικά σε εργασίες πάνω από το κεφάλι ή στο πλάι. (βλ. ειδικά εξαρτήματα)

Αποσυναρμολόγηση της μονάδας πυρηνικής διάτρησης

• Ανεβάστε το στήριγμα της μηχανής με το κοπτικό τρυπάνι μέχρι να ασφαλίσει στην τελική του θέση.
  ■ Αφαιρέστε το τρυπάνι.
• Χαλαρώστε το κλείδωμα της πλάκας στήριξης και σηκώστε το κοπτικό τρυπάνι από τη βάση στήριξης.
• Χαλαρώστε τη παξιμάδι πεταλούδα (F). Κρατήστε σταθερή τη βάση στήριξης!
  ▪ Αφαιρέστε τη βάση διάτρησης.
• Ξεβιδώστε τη βίδα ταχείας σύσφιξης (D).

Φροντίδα και συντήρηση

■ Διατηρείτε πάντα καθαρό το στήριγμα, ιδίως τη στήλη διάτρησης με την οδοντωτή σύνδεση και τις 4 σφαίρες ολίσθησης στο στήριγμα της μηχανής. Για να εξασφαλιστεί η ομαλή λειτουργία του άξονα του γραναζιού, πρέπει να λιπαίνεται ελαφρώς.
Για την άψογη λειτουργία του στήριγματος διάτρησης, οι σφαίρες ολίσθησης του στήριγματος της μηχανής πρέπει να ολισθαίνουν χωρίς κενό κατά μήκος της στήλης διάτρησης.

Προσοχή!

Ελέγξτε αυτή τη ρύθμιση μετά από κάθε 10 τρυπήματα!

Εάν η θέση έχει αλλάξει, μπορεί να ρυθμιστεί ως εξής:

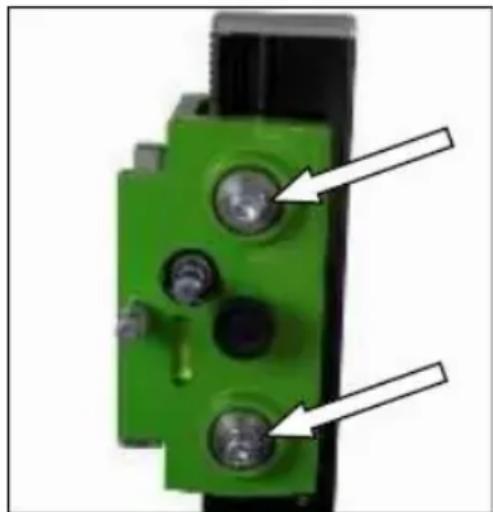

• Χρησιμοποιώντας ένα κλειδί SW 17, ξεσφίξτε το παξιμάδι ασφαλείας στην εσωτερική εξαγωνική βίδα.
• Χρησιμοποιώντας ένα κλειδί SW 8, ρυθμίστε τις εσωτερικές εξαγωνικές βίδες και, συνεπώς, τη θέση των σφαιρών ολίσθησης σε σχέση με τη στήλη.
  ■ Σφίξτε ξανά το παξιμάδι και ελέγξτε την ομαλή κίνηση του συγκρατητήρα της μηχανής στη στήλη οδήγησης της βάσης διαμαντιού.

Συμπεριφορά σε περίπτωση βλαβών

Σε περίπτωση δυσλειτουργίας, απενεργοποιήστε τη μηχανή και αποσυνδέστε την από το ηλεκτρικό δίκτυο. Οι εργασίες στο ηλεκτρικό σύστημα της μηχανής πρέπει να πραγματοποιούνται αποκλειστικά από εξειδικευμένο ηλεκτρολόγο.

ανίχνευση σφαλμάτων

Λάθος	Πιθανή αιτία	Επιδιόρθωση
Η μονάδα διάτρησης έχει χαλαρότητα (δόνηση)	Ο στήριγμα έχει χαλαρώσει	Σφίξτε το παξιμάδι με φτερά
	Η ηγεσία έχει πολύ περιθώριο ελιγμών	Ρύθμιση της οδήγησης
	Φθαρμένες σφαίρες ολίσθησης	Ανανέωση σφαιριδίων ολίσθησης

Εγγύηση

Σύμφωνα με τους γενικούς όρους παράδοσης, στις εμπορικές συναλλαγές με επιχειρήσεις ισχύει περίοδος εγγύησης 12 μηνών για υλικές ελαττώματα (απόδειξη με τιμολόγιο ή δελτίο παράδοσης). Εξαιρούνται ζημιές που οφείλονται σε φυσική φθορά, υπερφόρτωση ή ακατάλληλη χρήση. Ζημιές που προκλήθηκαν από ελαττώματα υλικού ή κατασκευής θα αποκατασταθούν δωρεάν με επισκευή ή αντικατάσταση. Οι рекπαματικές υποδείξεις μπορούν να γίνουν αποδεκτές μόνο εάν η συσκευή αποσταλεί χωρίς να έχει αποσυναρμολογηθεί στον προμηθευτή ή σε ένα εξουσιοδοτημένο συνεργείο της Eibenstock.

Δήλωση συμμόρφωσης με την ΕΕ

Είναι απαραίτητο η μηχανή που λειτουργεί σε αυτό το στήριγμα τρυπανιού (π.χ.: EBM 352/3) να πληροί τις απαιτήσεις που περιγράφονται στα τεχνικά χαρακτηριστικά του στηρίγματος τρυπανιού (π.χ.: διάμετρος τρυπανιού, υποδοχή μηχανής). Δηλώνουμε με το παρόν ότι η εν λόγω μονάδα έχει σχεδιαστεί σύμφωνα με την οδηγία 2006/42/ΕΚ. Απαγορεύεται η θέση σε λειτουργία της εν λόγω μονάδας έως ότου διαπιστωθεί ότι το ηλεκτρικό εργαλείο που πρόκειται να συνδεθεί με την εν λόγω μονάδα συμμορφώνεται με τις διατάξεις της οδηγίας 2006/42/ΕΚ (αναγνωρίσιμο από τη σήμανση CE στο ηλεκτρικό εργαλείο).
