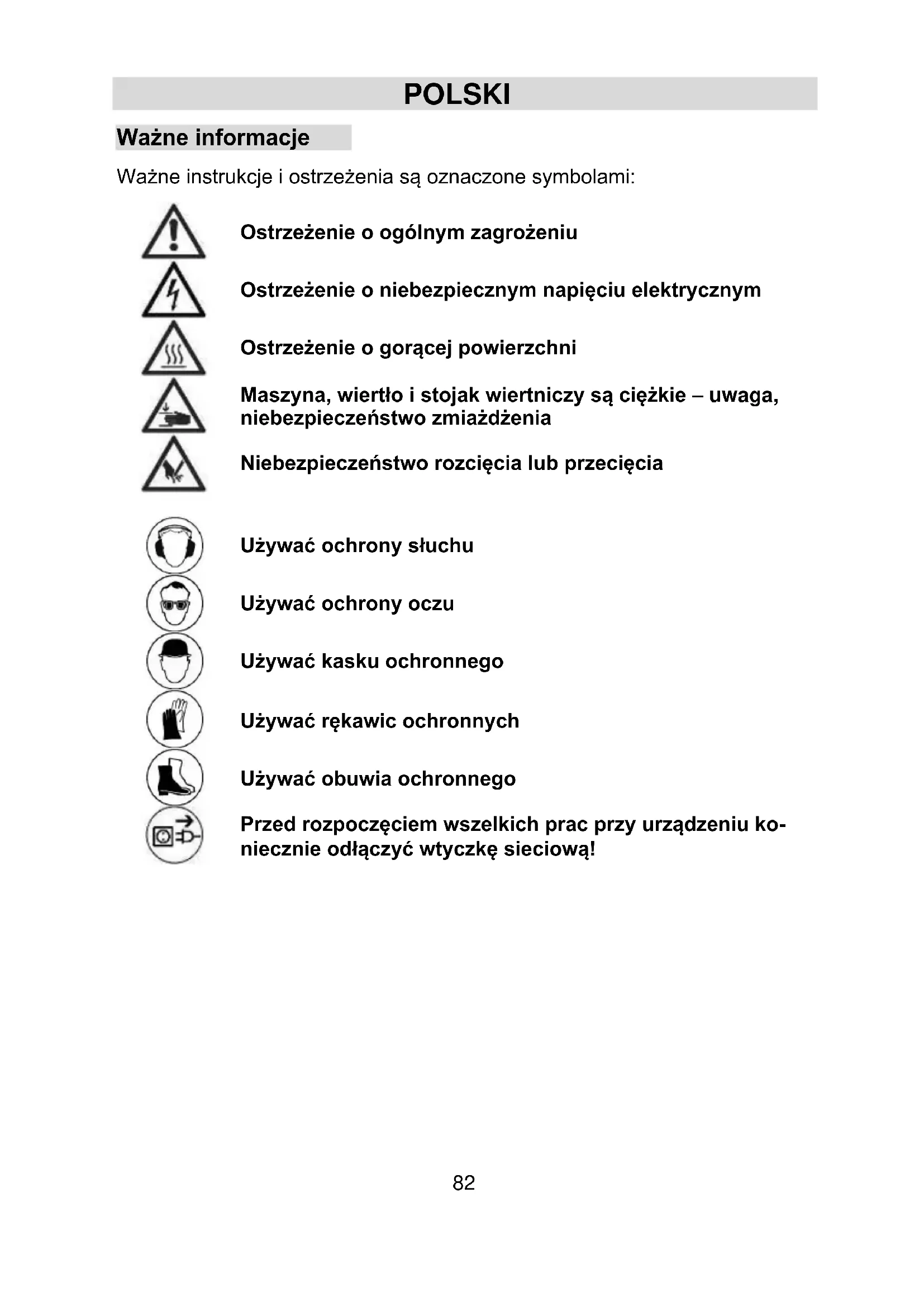

POLSKI Ważne informacje Ważne instrukcje i ostrzeżenia są oznaczone symbolami:

Ostrzeżenie o ogólnym zagrożeniu

Ostrzeżenie o niebezpiecznym napięciu elektrycznym

Ostrzeżenie o gorącej powierzchni

Maszyna, wiertło i stojak wiertniczy są ciężkie – uwaga, niebezpieczeństwo zmiażdżenia

Niebezpieczeństwo rozcięcia lub przecięcia

Używać ochrony słuchu

Używać kasku ochronnego

Używać rękawic ochronnych

Używać obuwia ochronnego

Przed rozpoczęciem wszelkich prac przy urządzeniu ko- niecznie odłączyć wtyczkę sieciową!83 Dane techniczne Wymiary: 525 x 320 x 1040 mm Długość kolumny: 995 mm Waga: 22,5 kg Maksymalna średnica wiercenia: 352 mm Nachylenie: 0° bis 45° Blokada w pozycji końcowej: Tak Mocowanie silnika: Naprężenie płyty za pomocą płyty montażowej Dopasowanie do podłoża: 4 śruby regulacyjne / 2 poziomice Numer zamówienia

dostępne akcesoria specjalne: Artykuł Nr zamówienia Zestaw mocujący (beton)

Zestaw mocujący (mur)

Kołki rozporowe do betonu

Słupek szybkiego mocowania

Pierścień zbierający wodę WR 352

Uszczelka gumowa ED 352 do pierścienia zbierającego wodę WR 352 3586L000 Pompa próżniowa VP 04

Zestaw próżniowy BST 352 V 3585G000

Zakres dostawy Stojak do wiercenia diamentowego z osią koła, dźwignią posuwu, kluczem imbusowym i instrukcją obsługi w kartonie. Zastosowanie zgodne z przeznaczeniem Stojak do wiercenia diamentowego BST 352 V jest przeznaczony do wier- tarek diamentowych mocowanych za pomocą płyty montażowej (np. EBM 352/3). Maksymalna średnica wiercenia nie może przekraczać 352 mm! W przypadku wiercenia w górę należy zawsze stosować urządzenie do zbierania wody. Producent nie ponosi żadnej odpowiedzialności za nieprawidłowe lub niezgodne z przeznaczeniem użytkowanie.84 Zastosowanie

Po każdej zmianie ustawień należy sprawdzić, czy śruby są dobrze dokręcone, aby zapewnić bezpieczną pracę stojaka wiertarskiego.

Mocowanie dźwigni posuwu

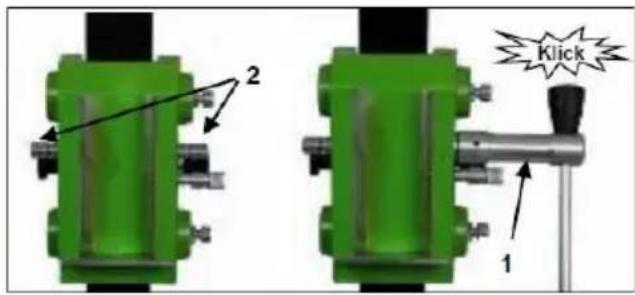

• Zamocować krążek obro- towy (1) po lewej lub prawej stronie suwaka (2). Zależy to od rodzaju wykonywanej pracy.

• Sprawdzić, czy krążek obro- towy (1) jest prawidłowo zamocowany.

Mocowanie stojaka wiertniczego Wskaźnik środka otworu wiertniczego: W celu łatwego i dokładnego ustawienia stojaka wiertniczego wyposażono go w wskaźnik środka otworu.

• Zaznacz środek otworu, który ma zostać wykonany.

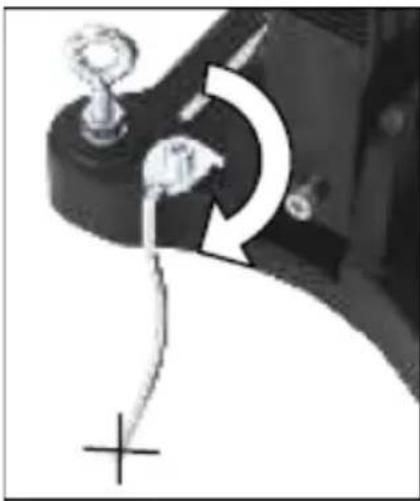

• Odchyl wskaźnik środka otworu do o- poru (patrz rys.).

• Ustaw stojak wiertarski tak, aby końcówka wskaźnika była skierowana dokładnie na zaznaczony środek ot- woru.

• Po zamocowaniu stojaka wiertarskiego odchyl ponownie wskaźnik środka ot- woru.85 Mocowanie za pomocą kołków rozporowych w betonie Aby zamocować stojak wiertniczy za pomocą kołków rozporowych, należy wyjąć uchwyt próżniowy i uszczelkę podstawy z płyty podstawy.

• Zaznacz położenie otworu mocującego na powierzchni, w której ma być wy- konany otwór.

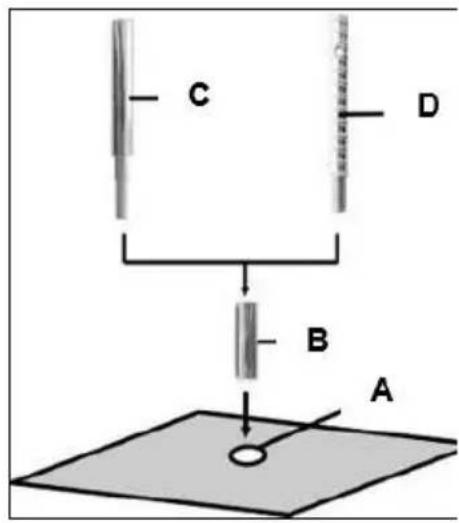

• Wywierć otwór (Ø 16) o głębokości 50 mm (A), w którym ma zostać umies- zczony kołek M12 (B); włóż kołek i roz- suń go za pomocą narzędzia do ro- zszerzania kołków (C).

• Wkręć śrubę szybkiego mocowania (D) w kołek.

Do murów należy stosować kołki do murów.

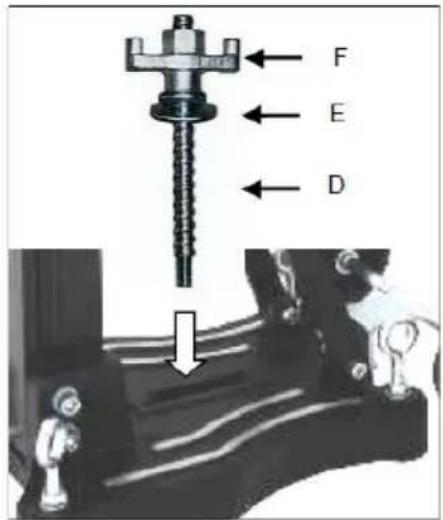

• Zamocować podkładkę (E), a następnie nakrętkę mocującą (F) na śrubie szyb- kiego mocowania (D).

• Dokręcić nakrętkę (F) kluczem SW 27.

• Przed i po dokręceniu nakrętki (F) należy odpowiednio wyregulować 4 śruby regulacyjne w celu dostosowania do podłoża.

Koniecznie sprawdź, czy stojak jest dobrze zamocowany.

Mocowanie próżniowe do podłogi Nie należy stosować mocowania próżniowego do ścian ani nad głową! W celu zamocowania za pomocą podciśnienia powierzchnia przeznaczona do wiercenia nie może być porowata, musi być równa i pozbawiona pęknięć. W przeciwnym razie nie można zastosować tego rodzaju mocowania. Do mocowania próżniowego potrzebna jest pompa próżniowa, wąż próżniowy oraz zestaw próżniowy BST 352 V (patrz rys.). Są one dostępne na zamówi- enie.86

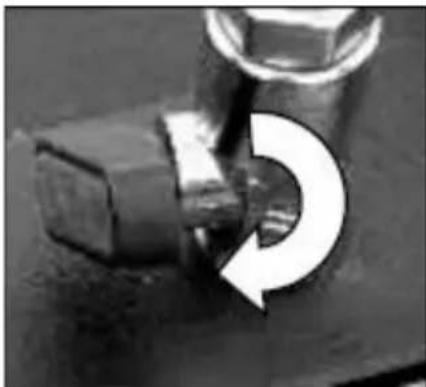

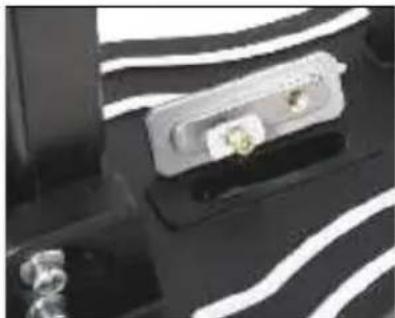

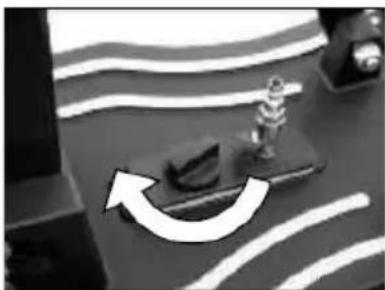

Montaż zestawu próżniowego: Umieść płytkę przyłączeniową zestawu próżnio- wego na podstawie stojaka wiertarskiego zgod- nie z ilustracją. Obróć pokrętło, aby zablokować płytkę przyłączeniową w podstawie. Sprawdź, czy płytka przyłączeniowa jest pra- widłowo zamocowana. Umieść uszczelkę z pianki gumowej w rowku na spodzie podstawy.

Należy pamiętać, że śruby poziomujące są ustawione tak, aby nie wystawały spod podstawy stojaka wiertarskiego, ponieważ w przeciwnym razie wpłynie to na próżnię i stojak może odłączyć się od podłoża. Podczas mocowania próżniowego należy zapewnić wystarczająco wysoką próżnię (min. – 0,8 bara). Należy upewnić się, że uszczelki nie są zużyte. Połącz stojak wiertniczy i pompę próżniową za pomocą węża próżniowego. Ustaw stojak wiertniczy w odpowiedniej pozycji, otwórz zawór kulowy na płycie przyłączeniowej i włącz pompę. Pompa próżniowa musi pracować przez cały czas trwania pracy i po- winna być umieszczona w taki sposób, aby manometr był widoczny. Przed rozpoczęciem wiercenia należy koniecznie sprawdzić, czy jest dobrze zamocowana!

Aby zwolnić mocowanie próżniowe, należy zamknąć zawór kulowy. Spowoduje to otwarcie zaworu od- powietrzającego, przez który może uciec próżnia. W razie potrzeby można więc prze- stawiać stojak przy pracującej pom- pie próżniowej.87 Mocowanie za pomocą kolumny szybkiego mocowania Aby można było zamocować stojak wiertniczy za pomocą kolumny szybkiego mocowania, odległość od przeciwległej ściany musi wynosić od 1,7 m do 3 m.

Ustawić stojak wiertarski. Umieścić kolumnę szybkiego mocowania jak najbliżej kolumny na podstawie stojaka. Zablokować stojak wiertarski, obracając korbę (G) zgod- nie z ruchem wskazówek zegara. Zabezpieczyć ustawi- enie za pomocą odpowiedniego sworznia (H).

Uwaga! Ważne jest, aby stojak wiertniczy był mocno przytwierdzony do podłoża. Nieprawidłowo zamocowany stojak wiertniczy może spowodować ob- rażenia operatora i uszkodzenie zespołu wiertniczego. Ruchy podczas wiercenia powodują uderzanie korony wiertniczej o ścianę otworu, co może doprowadzić do wyłamania segmentów. Wiertło może również przekrzywić się w otworze, co z kolei spowoduje jego uszkodzenie. Mocowanie wiertarki rdzeniowej

Należy zachować ostrożność podczas uruchamiania maszyny, ist- nieje ryzyko zmiażdżenia! Należy nosić rękawice ochronne!88 Montaż płyty maszyny

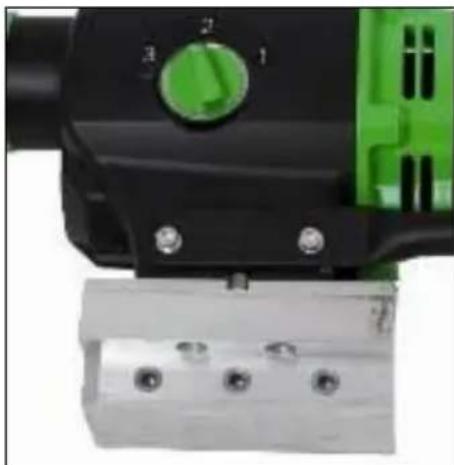

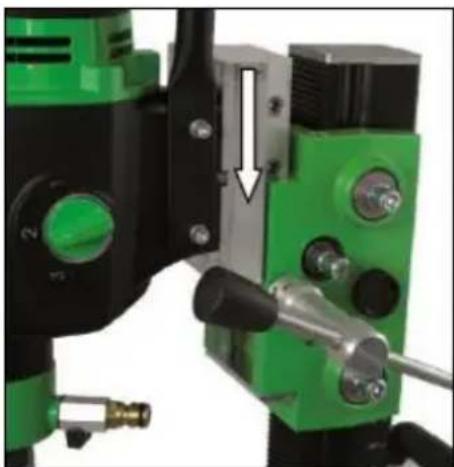

Podnieś uchwyt maszyny do góry, aż zaskoczy w pozycji końcowej. Za pomocą dźwigni posuwu odblokuj blokadę płyty montażowej. Wyjmij ją i połącz z wiertarką do wiercenia otworów z łbem stożkowym, jak opisano poniżej. W zestawie znajduje się płyta montażowa, pasek wpustowy 10 mm i 4 śruby z łbem gniazdowym M8 x 25. Płytę montażową należy umieścić na maszynie za pomocą klina pasowego w taki sposób, aby tuleje w płycie montażowej znajdowały się po tej samej stronie co przełącznik przekładni maszyny. Następnie należy wkręcić cztery śruby i mocno dokręcić. Umieścić wiertarkę rdzeniową wraz z zamontowaną płytą w stojaku wiertarskim i zablokować za pomocą dźwigni posuwu.

Podczas obsługi wiertarki rdzeniowej należy ściśle przestrzegać instrukcji obsługi i odpowiednich wska- zówek bezpieczeństwa!

Odblokowanie suwaka:

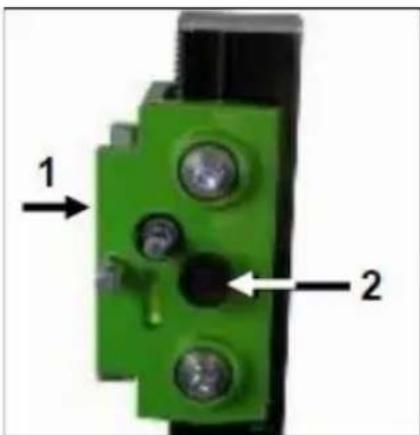

Aby odblokować sanki (1), należy wyciągnąć przycisk zabezpieczający (2). Aby zablokować sanki, należy przesunąć je tak, aby wał blokujący przeszedł przez otwór w kolumnie i zaskoczył w swoim położeniu. Sanki należy zawsze blokować, gdy zespół nie jest używany.

Eksploatacja Aby zapewnić bezpieczną pracę urządzenia wiertniczego, należy przestrz- egać następujących wskazówek:89

Informacje dotyczące miejsca zastosowania:

• Usuń z miejsca pracy wszystko, co może utrudniać pracę.

• Zadbaj o odpowiednie oświetlenie miejsca pracy.

• Przestrzegaj podanych warunków podłączenia do zasilania elektrycz- nego.

• Przewody elektryczne należy poprowadzić w taki sposób, aby nie zostały uszkodzone przez narzędzie.

• Upewnić się, że miejsce pracy jest dobrze widoczne i że wszystkie niezbędne elementy obsługowe i urządzenia zabezpieczające są łatwo dostępne.

• Aby uniknąć wypadków, należy utrzymywać inne osoby z dala od miejsca pracy. Wymagana przestrzeń do obsługi i konserwacji W miarę możliwości należy zapewnić około 2 m wolnej przestrzeni wokół maszyny do obsługi i konserwacji, aby umożliwić bezpieczną pracę i naty- chmiastową interwencję w przypadku awarii. Wiercenie Na początku wierć bardzo powoli, ponieważ korona wchodzi w materiał tylko niewielką częścią swojej powierzchni tnącej. Zbyt szybkie wiercenie lub zbyt duży nacisk mogą spowodować przesunięcie korony. wiercenie uk

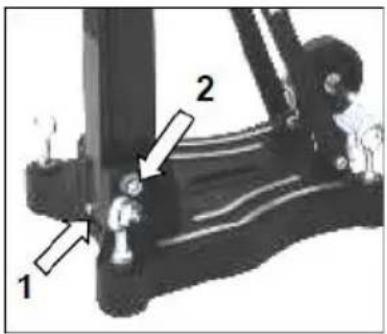

• Wyjąć śrubę (1), która blokuje kolumnę pod kątem 90°.

• W razie potrzeby poluzować dwie śruby boczne (2) na płycie podstawy.

• Za pomocą dźwigni posuwu poluzować blokadę (3) na podporze.

• Teraz obróć kolumnę do żądanego kąta.

• Ponownie dokręć blokadę (3) i dwie śruby (2). Skala na kolumnie zębatej ułatwia ustawienie kąta wiercenia.90 Wiercenie wodą W przypadku chłodzenia wodą korony wiertniczej zaleca się stosowanie pierścienia zbierającego wodę. Jest on montowany za pomocą uchwytu mocującego do śrub znajdujących się w płycie podstawy i zapewnia czyste wiercenie, zwłaszcza podczas prac nad głową lub z boku. (patrz wyposażenie dodatkowe) Demontaż zespołu wiertniczego

• Przesuń uchwyt maszyny z wiertarką rdzeniową do góry, aż zaskoczy w pozycji końcowej.

• Zdejmij koronę wiertniczą.

• Poluzuj blokadę płyty montażowej i wyjmij wiertarkę rdzeniową ze stojaka wiertarskiego.

• Poluzuj nakrętkę motylkową (F). Trzymaj mocno stojak wiertarski!

• Wyjmij stojak wiertarski.

• Wykręć śrubę szybkiego mocowania (D). Konserwacja i pielęgnacja

• Utrzymuj stojak w czystości, zwłaszcza kolumnę wiertniczą z uzębieniem i 4 kulkami ślizgowymi w uchwycie maszyny. Aby zapewnić płynność ruchu wału zębatego, należy go lekko nasmarować olejem.

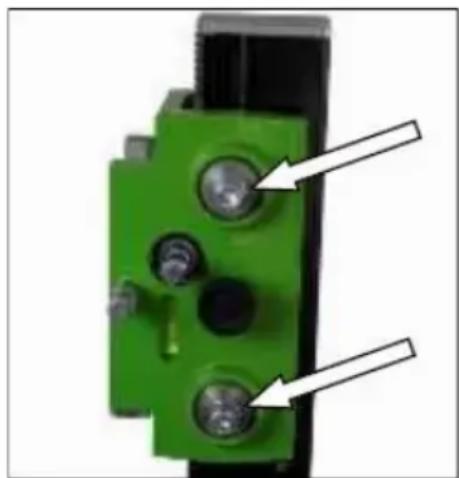

• Aby zapewnić prawidłowe działanie stojaka wiertniczego, kulki ślizgowe uchwytu maszyny muszą przesuwać się swobodnie wzdłuż kolumny wiertniczej. Uwaga! Po każdym 10. wierceniu należy sprawdzić to ustawienie! Jeśli pozycja uległa zmianie, można ją skorygować w następujący sposób:

• Za pomocą klucza płaskiego SW 17 odkręć nakrętkę kontrującą na śrubie z łbem sześci- okątnym.

• Za pomocą klucza sześciokątnego SW 8 wy- regulować śruby z łbem sześciokątnym, a tym samym położenie kulek ślizgowych względem kolumny.

• Ponownie dokręcić nakrętkę kontrującą i sprawdzić płynność ruchu uchwytu maszyny na kolumnie prowadzącej stojaka do wierce- nia diamentowego.91 Postępowanie w przypadku awarii

W przypadku awarii należy wyłączyć maszynę i odłączyć ją od zasilania. Prace przy instalacji elektrycznej maszyny mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka.

Wyszukiwanie błędów Błąd Możliwa przyczyna Usunięcie Wiertło ma luz (wibracje) Podpórka poluzowała się Dokręcić nakrętkę mo- tylkową Przewodzenie ma zbyt duży luz. Regulacja prowadzenia Zużyte kulki ślizgowe Wymiana kulek ślizgowych

Gwarancja Zgodnie z naszymi ogólnymi warunkami dostawy, w obrocie handlowym z przedsiębiorstwami obowiązuje 12-miesięczny okres gwarancji na wady fizyczne (potwierdzony fakturą lub dowodem dostawy). Wyłącza się odszko- dowanie za szkody wynikające z naturalnego zużycia, przeciążenia lub niewłaściwego użytkowania. Szkody powstałe w wyniku wad materiałowych lub produkcyjnych zostaną bezpłatnie usunięte poprzez naprawę lub wymi- anę. Reklamacje mogą być uznane tylko wtedy, gdy urządzenie zostanie wysłane w stanie nie rozmontowanym do dostawcy lub do autoryzowanego serwisu Eibenstock. Deklaracja zgodności UE Maszyna obsługiwana na tym stojaku wiertarskim (np. EBM 352/3) musi spełniać wymagania opisane w danych technicznych stojaka wiertarskiego (np. średnica wiercenia, mocowanie maszyny). Niniejszym oświadczamy, że urządzenie to zostało zaprojektowane zgodnie z dyrektywą 2006/42/WE. Uruchomienie tego urządzenia jest zabronione do momentu stwierdzenia, że elektronarzędzie, które ma być podłączone do tego urządzenia, spełnia wymagania dyrektywy 2006/42/WE (oznaczone znakiem CE na elektronarzędziu). Elektrowerkzeuge GmbH Eibenstock Lothar Lässig
