NÁVOD K OBSLUZE BST 352 V Eibenstock

CZ Originální provozní návod.... Stránka 72

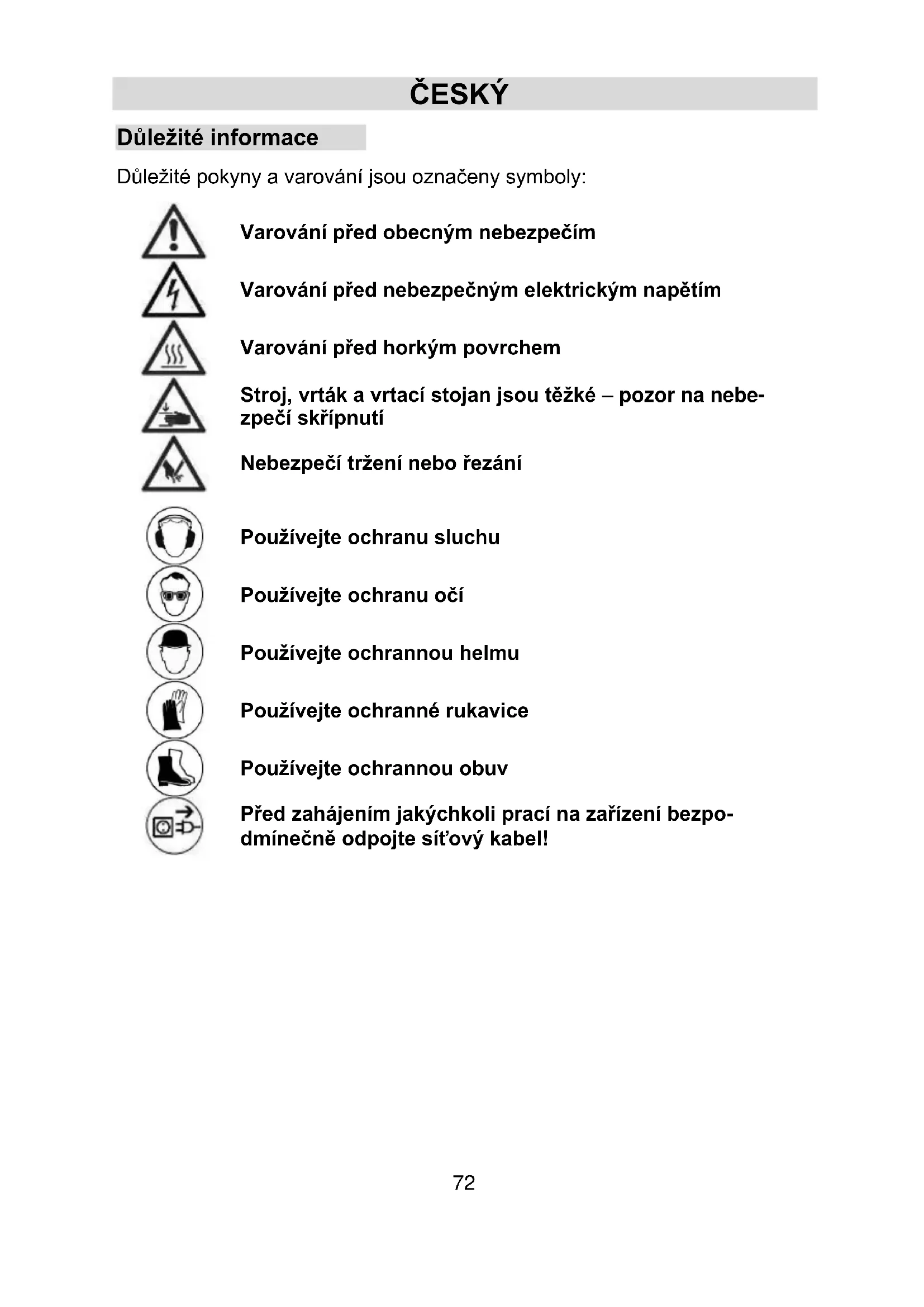

Důležité pokyny a varování jsou označeny symboly:

Varování před obecným nebezpečím

Varování před nebezpečným elektrickým napětím

Varování před horkým povrchem

Stroj, vrták a vrtací stojan jsou těžké – pozor na nebezpečí skřípnutí

Nebezpečí tržení nebo řezání

Používejte ochranu sluchu

Používejte ochranu očí

Používejte ochrannou helmu

Používejte ochranné rukavice

Používejte ochrannou obuv

Před zahájením jakýchkoli prací na zařízení bezpodmínečně odpojte sít'ový kabel!

Technické údaje

Rozměry:	525 x 320 x 1040 mm
Délka sloupu:	995 mm
Hmotnost:	22,5 kg
Maximální průměr vrtání:	352 mm
Sklon:	0° bis 45°
Aretace v konečné poloze:	Ano
Uchycení motoru:	Napnutí desky pomocí montážní desky
Přizpůsobení podkladu:	4 seřizovací šrouby / 2 vodováhy
Objednací číslo	09647000

Dodatelné speciální příslušenství:

Článek	Objednací číslo
Upevňovací sada (beton)	35721000
Upevňovací sada (zdivo)	35724000
Hmoždinky do betonu	35722000
Zděné hmoždinky	35725000
Rychloupínací sloupek	35730000
Vodní sběrný kroužek WR 352	35873000
Gumové těsnění ED 352 pro vodní sběrný kroužek WR 352	3586L000
Vakuová pumpa VP 04	09204000
Vakuová hadice	35855000
Vakuová sada BST 352 V	3585G000

Obsah dodávky

Diamantový vrtací stojan s osou kola, posuvnou pákou, imbusovým klíčem a návodem k obsluze v kartonové krabici.

Použití v souladu s určením

Diamantový vrtací stojan BST 352 V je určen pro diamantové jádrové vrtačky s upevněním pomocí montážní desky (např.: EBM 352/3).

Maximální průměr vrtání nesmí překročit 352 mm!

Při vrtání směrem nahoru je obecně nutné použít zařízení na zachycování vody.

Při nesprávném nebo neúčelném použití výrobce nenese žádnou odpovědnost.

Použití

Po každém novém nastavení zkontrolujte pevné utažení šroubů, aby bylo možné s vrtacím stojanem bezpečně pracovat.

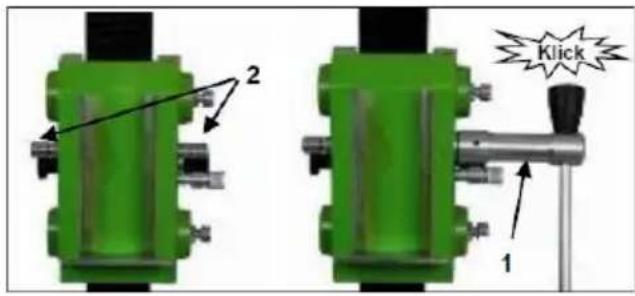

Montáž posuvné páky

- Umístěte otočný kříž (1) vlevo nebo vpravo na saně (2). To závisí na prováděné práci.

- Zkontrolujte, zda je otočný kříž (1) správně usazen.

2 1 Klick

Upevnění vrtacího stojanu

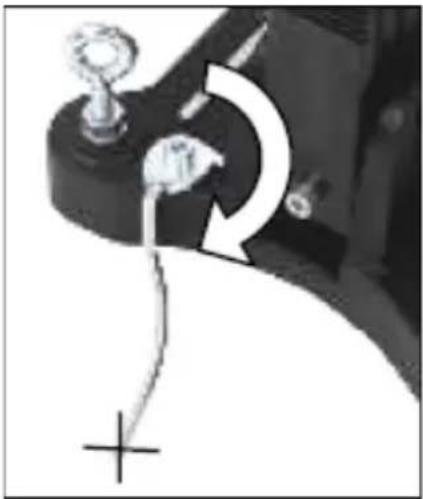

Indikátor středu vrtu:

Pro snadné a přesné umístění vrtacího stojanu je tento vybaven ukazatelem středu vrtu.

- Označte střed otvoru, který chcete vyvrtat.

- Vyklopte ukazatel středu otvoru až na doraz (viz obr.).

- Umístěte vrtací stojan tak, aby špička ukazatele směřovala přesně na značku středu otvoru.

- Po pevném upevnění vrtacího stojanu sklopte ukazatel středu otvoru zpět.

Pro upevnění vrtacího stojanu pomocí hmoždinek je nutné odstranit va- kuovou přísavku a těsnění z patky.

C D B A

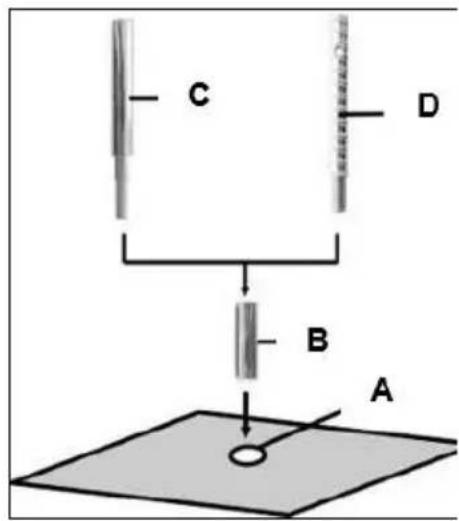

• Označte si polohu upevňovacího otvoru na povrchu, do kterého se bude vrtat.
• Vyvrtejte otvor (∅ 16) hluboký 50 mm (A), do kterého bude zasazen hmoždinka M12 (B); zasuňte hmoždinka a rozepněte ji pomocí nástroje na zasazení hmoždinek (C).

- Zašroubujte rychloupínací šroub (D) do hmoždinky.

Pro zdivo použijte hmoždinky do zdiva.

F E D

■ Postavte stojan.

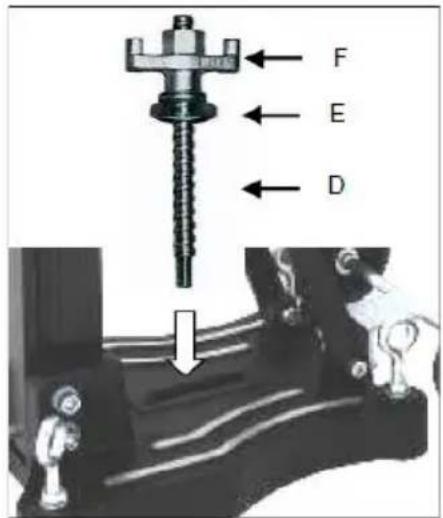

- Upevněte podložku (E) a nakonec upevňovací matici (F) na rychloupínací šroub (D).
■ Matici (F) utáhněte klíčem SW 27.
- Před a po utažení matice (F) je třeba odpovídajícím způsobem seřídit 4 stavěcí šrouby pro přizpůsobení podkladu.

Zkontrolujte, zda je stojan pevně upevněn.

Upevnění vakuovým přísavným podstavcem k podlaze

Nepoužívejte vakuové upevnění na stěnu ani nad hlavu!

Pro upevnění pomocí podtlaku nesmí být povrch, do kterého se vrtá, porézní a musí být rovný a bez trhlin.

Pokud tomu tak není, nelze tento způsob upevnění použít. Pro upevnění pomocí vakua potřebujete vakuovou pumpu, vakuovou hadici a vakuovou sadu BST 352 V (viz obr.). Tyto jsou k dispozici na vyžádání.

Montáž vakuové sady:

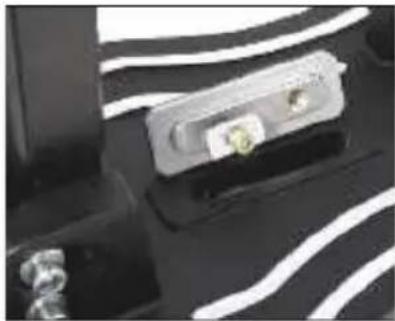

Umístěte připojovací desku vakuové sady na podstavec vrtacího stojanu, jak je znázorněno na obrázku.

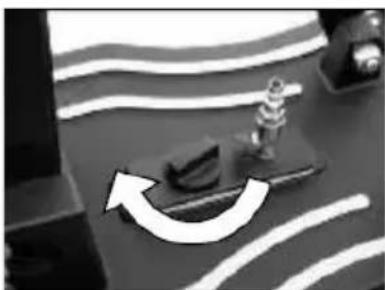

Otočte přepínacím tlačítkem, aby se připojovací deska zajistila v podstavci.

Zkontrolujte správné usazení připojovací desky. Vložte gumové těsnění do drážky na spodní straně podstavce.

Upozorňujeme, že vyrovnávací šrouby musí být nastaveny tak, aby ne- vyčnívaly ze spodní strany základny vrtacího stojanu, protože by to mohlo ovlivnit vakuum a stojan by se mohl uvolnit z podkladu.

Při vakuovém upevnění dbejte na dostatečně vysoký podtlak (min. – 0,8 bar). Dbejte na to, aby těsnění nebyla opotřebovaná.

Spojte vrtací stojan a vakuovou pumpu pomocí vakuové hadice.

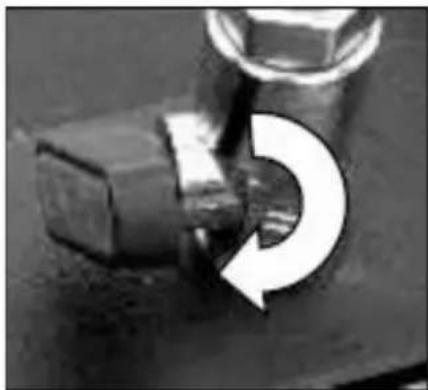

Umístěte vrtací stojan do správné polohy, otevřete kulový kohout na připo- jovací desce a zapněte pumpu.

Vakuová pumpa musí běžet po celou dobu práce a musí být umístěna tak, aby byl manometr viditelný.

Před zahájením vrtání se ujistěte, že je pevně uchycena!

Pro uvolnění vakuového upevnění uzavřete kulový kohout. Tím se otevře odvzdušňovací ventil, kterým může uniknout vakuum.

V případě potřeby je tak možné přemístit stojan při běžící vakuové pumpě.

Upevnění pomocí rychloupínací sloupky

Aby bylo možné vrtací stojan zpevnit pomocí rychloupínací sloupky, musí být vzdálenost od protilehlé stěny mezi 1,7 m a 3 m.

H G

Umístěte vrtací stojan. Rychloupínací sloupek nasadťe co nejblíže za sloupek na základnu stojanu. Vrtací stojan upevněte otočením kliky (G) ve směru hodinových ručiček. Nastavení zajistěte příslušným čepem (H).

Pozor!

Je důležité, aby vrtací stojan byl pevně připevněn k podkladu. Nesprávně upevněný vrtací stojan může způsobit zranění obsluhy a poškození vrtací jednotky. Pohyby během vrtání způsobují nárazy vrtáku do stěny vrtu, což může vést k ulomení segmentů. Vrták se také může v vrtu naklonit, což může způsobit jeho poškození.

Upevnění jádrové vrtačky

Při nasazování stroje bud'te opatrní, hrozí nebezpečí skřípnutí! Noste ochranné rukavice!

Montáž desky stroje

Zvedněte držák stroje nahoru, dokud nezapadne do konečné polohy.

Pomocí posuvné páky uvolněte aretaci montážní desky.

Vyjměte ji a připojte k jádrové vrtačce podle následujícího popisu.

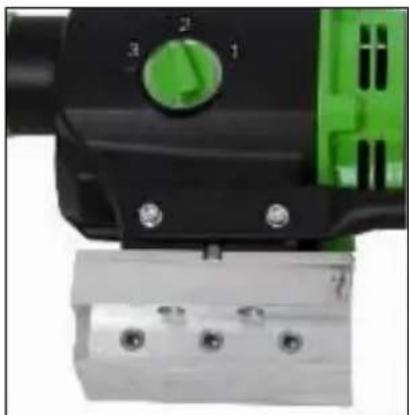

Součástí dodávky je montážní deska, klínová podložka 10 mm a 4 šrouby s vnitřním šestihranem M8 x 25.

Montážní deska se pomocí pasovacího klínu nasadí na stroj tak, aby se pouzdra v montážn desce nacházela na stejné straně jako přepínač převodovky stroje. Poté se zasunou čtyři šrouby a pevně utáhnou.

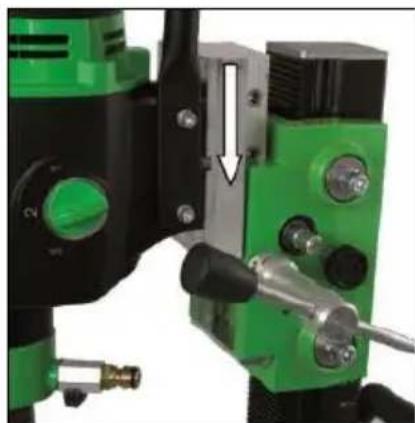

Vložte jádrovou vrtačku s namontovanou deskou do vrtacího stojanu a zajistěte ji pomocí posuvné páky.

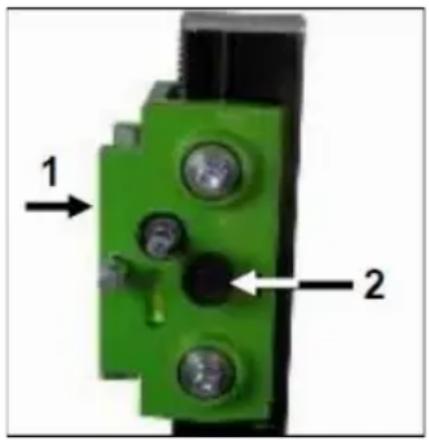

Odblokování saní:

1 2

Pro odblokování saní (1) vytáhněte pojistný knoflík (2).

Pro zablokování saní je posuňte, dokud blokovací hřídel neprojde otvorem ve sloupku a nezacvakne do své polohy.

Sáně vždy zablokujte, když sestava není používána.

Provozování

Pro bezpečný provoz vrtací jednotky dodržujte následující pokyny:

Údaje o místě použití:

• Odstraňte z místa použití vše, co by mohlo bránit práci.
• Dbejte na dostatečné osvětlení místa použití.
• Dodržujte uvedené podmínky pro připojení k napájení.
• Elektrické vedení položte tak, aby nemohlo dojít k jeho poškození nástrojem.
• Ujistěte se, že máte neustále dostatečný výhled na pracovní prostor a že můžete kdykoli dosáhnout na všechny potřebné ovládací prvky a bezpečnostní zařízení.
• Aby nedošlo k úrazu, udržujte ostatní osoby mimo pracovní prostor.

Prostorové požadavky pro provoz a údržbu

Pokud je to možné, udržujte kolem stroje volný prostor cca 2 m pro provoz a údržbu, aby bylo možné pracovat bezpečně a v případě poruchy okamžitě zasáhnout.

Vrtání

Na začátku vrtat velmi pomalu, protože korunka se do materiálu zapojuje pouze zlomkem své řezné plochy. Při příliš rychlém vrtání nebo při příliš ve- lkém tlaku může dojít k posunutí korunky.

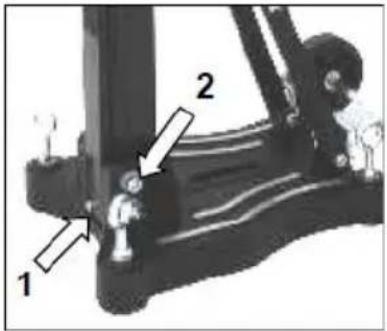

• Odstraňte šroub (1), který zajišťuje sloup v úhlu 90°.
• V případě potřeby povolte dva boční šrouby (2) na základové desce.
• Pomocí posuvné páčky uvolněte aretaci (3) na podpěře.
• Nyní otočte sloup do požadovaného úhlu.
  ■ Znovu utáhněte aretaci (3) a dva šrouby (2).

Stupnice na ozubeném sloupu usnadňuje nastavení úhlu vrtání.

Vrtání vodou

Při vodním chlazení jádrové vrtací korunky se doporučuje použití vodního sběrného kroužku. Ten se pomocí upínacího oblouku namontuje na šrouby v základové desce a zajišťuje čisté vrtání, zejména při práci nad hlavou nebo z boku. (viz speciální příslušenství)

Demontáž jádrové vrtací jednotky

■ Zvedněte držák stroje s jádrovým vrtákem tak daleko nahoru, až zapadne do konečné polohy.
■ Sejměte vrták.
- Úvolněte aretaci montážní desky a zvedněte jádrový vrták z vrtacího stojanu.
■ Povolte křídlové matky (F).

Přitom pevně držte vrtací stojan!

• Vyjměte vrtací stojan.
  ■ Vyšroubujte rychloupínací šroub (D).

Péče a údržba

- Stativ udržujte vždy v čistotě, zejména vrtací sloup s ozubením a 4 kuličkami v držáku stroje. Aby byla zajištěna snadná pohyblivost hřídele pastorku, je třeba ji mírně namazat.

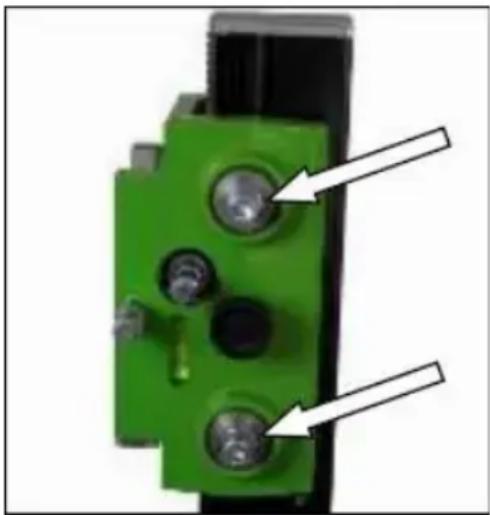

■ Pro bezporuchový provoz vrtacího stativu musí kuličky držáku stroje klouzat po vrtacím sloupu bez vůle.

Pozor!

Toto nastavení zkontrolujte po každých 10 vrtáních!

Pokud se poloha změnila, Ize ji upravit následujícím způsobem:

• Pomocí klíče SW 17 povolte pojistnou matici na šroubu s vnitřním šestihranem.
• Pomocí šestihranného klíče SW 8 seřid'te šrouby s vnitřním šestihranem a tím i polohu kuliček vůči sloupu.
• Zatáhněte pojistnou matici a zkontrolujte, zda se držák stroje pohybuje po vodicí sloupu diamantového vrtacího stojanu sna-dno.

Chování v případě poruch

V případě poruchy stroj vypněte a odpojte od elektrické sítě. Práce na elektrickém zařízení stroje smí provádět pouze elektrikář.

Vyhledávání chyb

Chyba	Možná příčina	Oprava
Vrtací jednotka má vůli (vibrace)	Stojan se uvolnil	Dotáhněte křídlovou matici.
	Vedení má příliš velkou vůli	Nastavení vedení
	Opotřebované kuličky	Výměna kuliček

Záruka

V souladu s našimi všeobecnými dodacími podmínkami platí v obchodním styku s podniky záruční doba na vady zboží v délce 12 měsíců (dokladem je faktura nebo dodací list). Záruka se nevztahuje na škody způsobené přirozeným opotřebením, přetížením nebo nesprávným zacházením. Škody způsobené vadami materiálu nebo výrobními vadami budou bezplatně odstraněny opravou nebo náhradním dodáním. Reklamace lze uznat pouze v případě, že zařízení bude zasláno v nerozebraném stavu dodavateli nebo smluvnímu servisu Eibenstock.

EU - Prohlášení o shodě

Je nutné, aby stroj provozovaný na tomto vrtacím stojanu (např.: EBM 352/3) splňoval požadavky uvedené v technických údajích vrtacího stojanu (např.: vrtací průměr, uchycení stroje). Tímto prohlašujeme, že tato jednotka byla navržena v souladu se směrnicí 2006/42/ES. Uvedení této jednotky do provozu je zakázáno, dokud nebude zjištěno, že elektrické nářadí, které má být připojeno k této jednotce, splňuje požadavky směrnice 2006/42/ES (rozpoznatelné podle označení CE na elektrickém nářadí).
