MANUAL DE USUARIO BST 352 V Eibenstock

ES Instrucciones de servicio originals...... Página 52

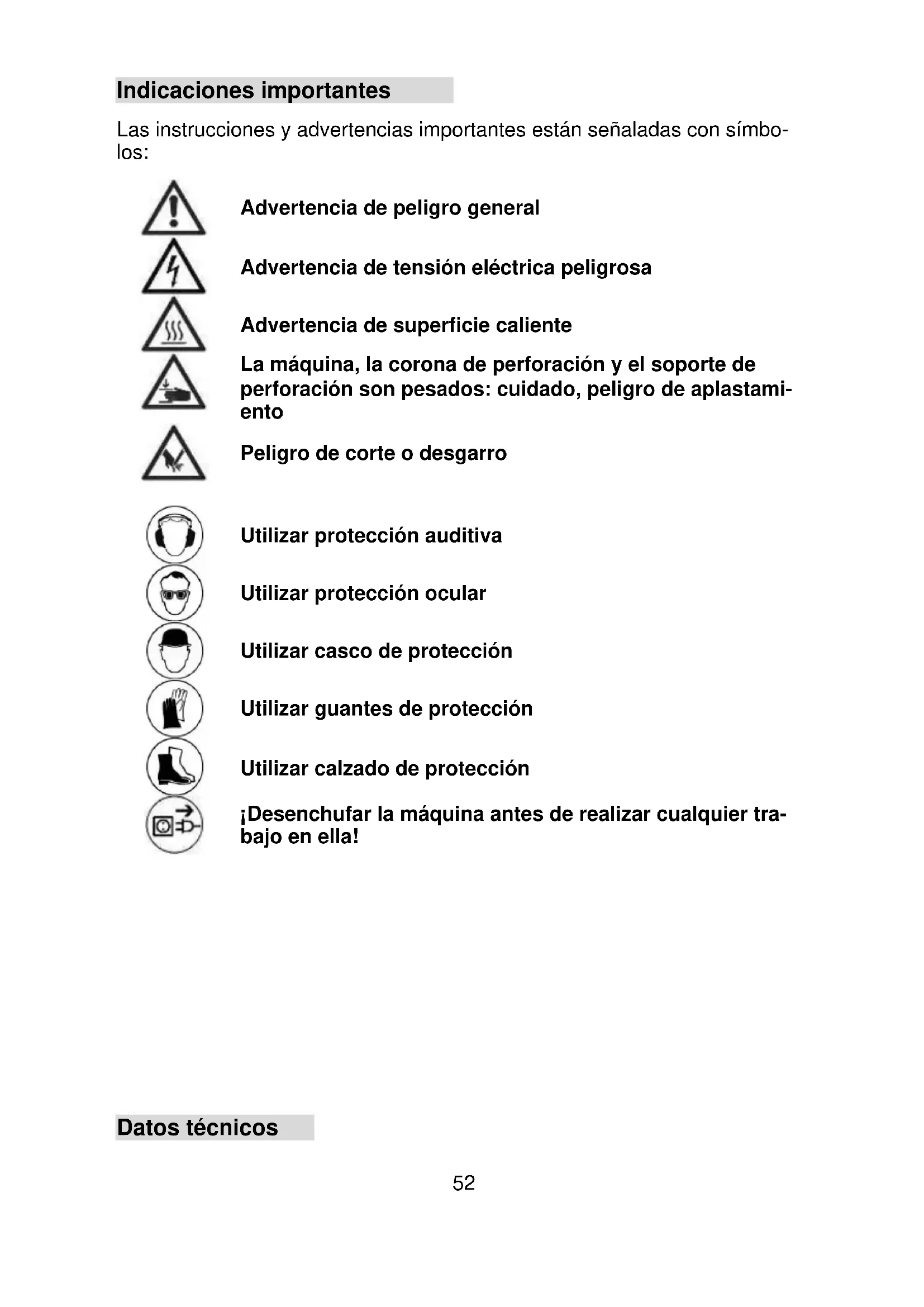

Indicaciones importantes

Las instrucciones y advertencias importantes están señaladas con símbolos:

!

Advertencia de peligro general

Advertencia de tensión eléctrica peligrosa

Advertencia de superficie caliente

La máquina, la corona de perforación y el soporte de perforación son pesados: cuidado, peligro de aplastamiento

Peligro de corte o desgarro

Utilizar protección auditiva

Utilizar protección ocular

Utilizar casco de protección

Utilizar guantes de protección

Utilizar calzado de protección

¡Desenchufar la máquina antes de realizar cualquier trabajo en ella!

Datos técnicos

Dimensiones:	525 x 320 x 1040 mm
Longitud de la columna:	995 mm
Peso:	22,5 kg
Diámetro máximo de perforación:	352 mm
Inclinación:	0° bis 45°
Bloqueo en la posición final:	Ja
Soporte del motor:	Tensión de la placa con placa de montaje
Adaptación al suelo:	4 tornillos de ajuste / 2 niveles de burbuja
Número de pedido	09647000

Accesorios especiales disponibles:

Artículo	N.° de pedido
Kit de fijación (hormigón)	35721000
Kit de fijación (mampostería)	35724000
Taco de impacto para hormigón	35722000
Mampostería – Taco	35725000
Columna de sujeción rápida	35730000
Anillo colector de agua WR 352	35873000
Junta de goma ED 352 para anillo colector de agua WR 352	3586L000
Bomba de vacío VP 04	09204000
Manguera de vacío	35855000
Kit de vacío BST 352 V	3585G000

Contenido del envío

Soporte para broca de diamante con eje de rueda, palanca de avance, llave Allen y manual de instrucciones en caja de cartón.

Uso previsto

El soporte para taladros diamantados BST 352 V está diseñado para taladros diamantados con fijación mediante placa de montaje (por ejemplo: EBM 352/3).

¡El diámetro máximo de perforación no debe superar los 352 mm!

Para perforaciones hacia arriba, se debe utilizar siempre un dispositivo de recogida de agua.

El fabricante no se hace responsable del uso incorrecto o indebido del producto.

Uso

Después de cada nuevo ajuste, compruebe que los tornillos estén bien apretados para poder trabajar con seguridad con el soporte para taladros.

Colocación de la palanca de avance

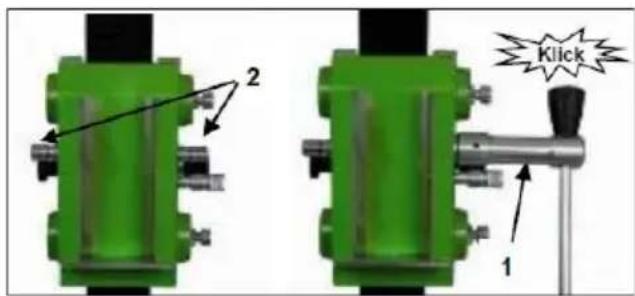

- Coloque el torniquete (1) a la izquierda o a la derecha del carro (2). Esto depende del trabajo que se vaya a realizar.

- Compruebe que el torni- quete (1) esté bien colo- cado.

2 1 Klick

Fijación del soporte de perforación

Indicador del centro del taladro:

Para posicionar el soporte de perforación de forma fácil y precisa, este está equipado con un indicador del centro del orificio de perforación.

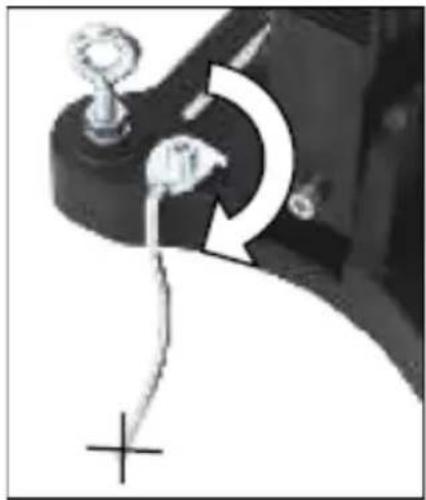

- Abata el indicador del centro del orificio hasta el tope (véase la ilustración).

- Coloque el soporte de perforación de manera que la punta del indicador apunte exactamente hacia la marca del centro del orificio.

- Una vez que el soporte de perforación esté bien fijado, vuelva a plegar el indicador del centro del orificio.

Fijación mediante tacos en hormigón

Para fijar el soporte de perforación con tacos, es necesario retirar la ventosa y la junta de la base.

C D B A

• Marque la posición del orificio de fijación en la superficie a perforar.

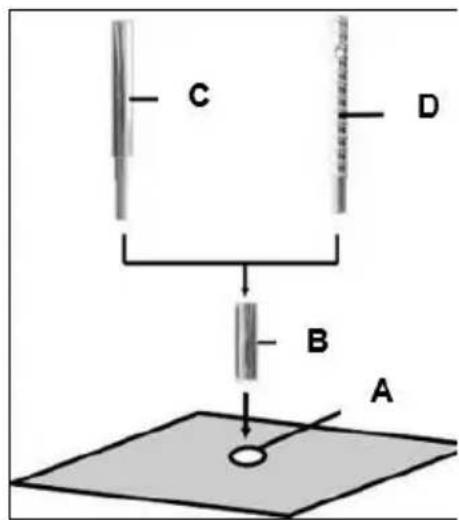

• Perfore el orificio (∅ 16) con una profundidad de 50 mm (A) en el que se va a insertar el taco M12 (B); inserte el taco y expándalo con la herramienta para insertar tacos (C).
• Atornille el tornillo de sujeción rápida (D) en el taco.

Para muros de mampostería se deben utilizar tacos para mampostería.

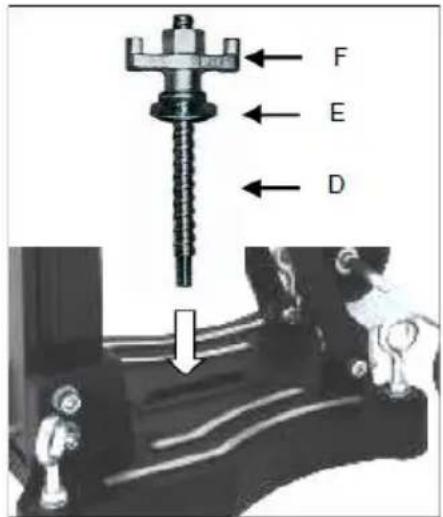

F E D

• Coloque el soporte.
• Fije la arandela (E) y, por último, la tu- erca de fijación (F) en el tornillo de suje- ción rápida (D).
• Apriete la tuerca (F) con una llave SW 27.
• Antes y después de apretar la tuerca (F), ajuste los 4 tornillos de fijación para adaptarlos al suelo.

Compruebe que el soporte esté bien fijado.

Fijación al suelo mediante vacío

No utilice la fijación al vacío en la pared ni en posiciones elevadas.

Para una fijación por succión, la superficie a perforar no debe

ser porosa y debe estar lisa y sin grietas.

Si no es así, no se puede utilizar este tipo de fijación. Para la fijación al vacío, se necesita una bomba de vacío, el tubo de vacío y el kit de vacío BST 352 V (véase la ilustración). Estos se pueden solicitar por separado.

Montaje del kit de vacío:

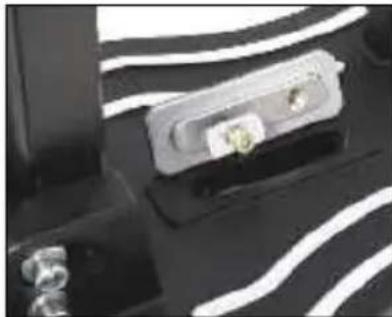

Coloque la placa de conexión del kit de vacío como se muestra en la base del soporte de perforación.

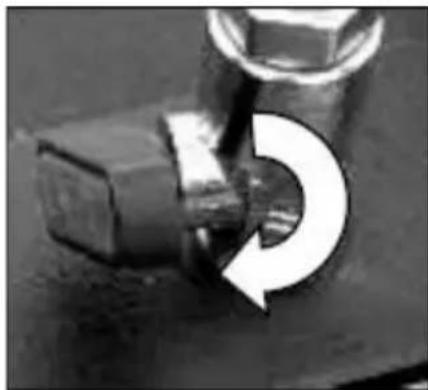

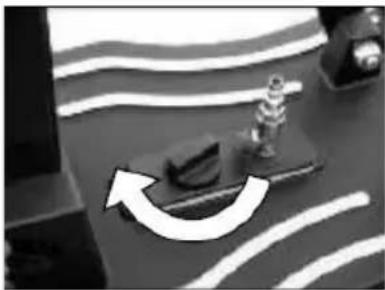

Gire el botón de encendido para bloquear la placa de conexión en la base.

Compruebe que la placa de conexión esté bien fijada.

Coloque la junta de gomaespuma en la ranura de la parte inferior de la base.

Tenga en cuenta que los tornillos de nivelación deben ajustarse de manera que no sobresalgan de la parte inferior de la base del soporte de perforación, ya que de lo contrario se verá afectado el vacío y el soporte podría desprenderse de la superficie.

Cuando utilice la fijación por vacío, asegúrese de que el vacío sea lo suficientemente alto (mín. – 0,8 bar). Asegúrese de que las juntas no estén desgastadas.

Conecte el soporte de perforación y la bomba de vacío con la ayuda de la manguera de vacío.

Coloque el soporte de perforación en la posición correcta, abra la válvula de bola de la placa de conexión y encienda la bomba.

La bomba de vacío debe seguir funcionando durante todo el tiempo de trabajo y debe colocarse de manera que pueda ver el manómetro. ¡Compruebe que está bien fijada antes de empezar a taladrar!

Para soltar la fijación al vacío, cierre la válvula de bola. De este modo se abre una válvula de purga por la que puede escapar el vacío.

Así, si es necesario, se puede des- plazar el soporte con la bomba de vacío en funcionamiento.

Fijación mediante columna de sujeción rápida

Para poder reforzar el soporte de perforación con la columna de sujeción rápida, la distancia hasta la pared opuesta debe ser de entre 1,7 m y 3 m.

H G

Coloque el soporte de perforación. Coloque la columna de sujeción rápida lo más cerca posible detrás de la columna, sobre la base del soporte. Fije el soporte de perforación girando la manivela (G) en el sentido de las agujas del reloj. Asegure el ajuste con el perno correspondiente (H).

¡Atención!

Es importante que el soporte de perforación esté firmemente fijado al suelo. Los soportes de perforación mal fijados pueden provocar lesiones al operario y daños en la unidad de perforación. Los movimientos durante la perforación provocan golpes de la corona de perforación contra la pared del agujero, lo que puede provocar la rotura de los segmentos. La corona de perforación también puede atascarse en el orificio, lo que a su vez puede dañarlo.

Fijación de la perforadora con corona

¡Precaución al poner en marcha la máquina, peligro de aplastamiento! ¡Utilice guantes de protección!

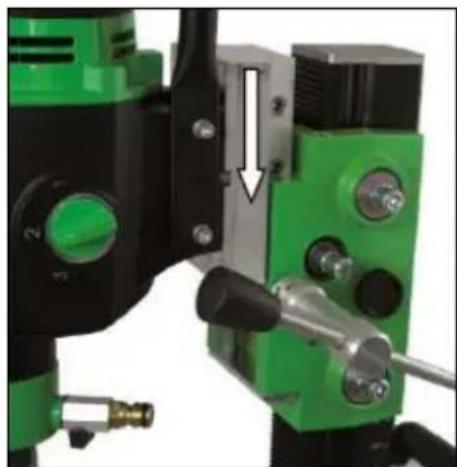

Suba el soporte de la máquina hasta que encaje en la posición final.

Abra el bloqueo de la placa de montaje con la ayuda de la palanca de avance.

Retírela y conéctela a la taladradora como se describe a continuación.

El volumen de suministro incluye una placa de montaje, una chaveta de 10 mm y 4 tornillos de cabeza hexagonal M8 x 25.

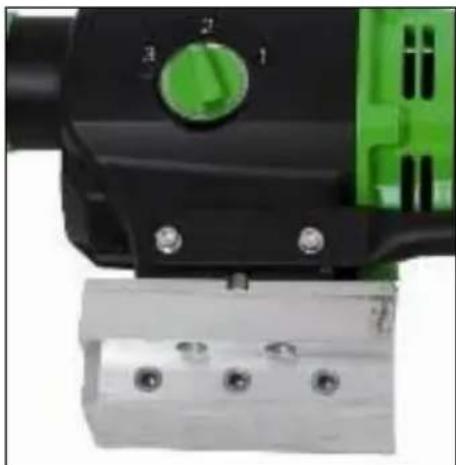

La placa de montaje se coloca en la máquina con la chaveta de manera que los casquillos de la placa de montaje queden en el mismo lado que el cambio de marcha de la máquina. A continuación, se colocan los cuatro tornillos y se aprietan firmemente.

Coloque la taladradora con la placa montada en el soporte de taladrado y bloquéela con la palanca de avance.

Para el funcionamiento de la perforadora, se deben seguir estrictamente las instrucciones de uso y las indicaciones de seguridad correspondientes.

Desbloqueo del carro:

1 2

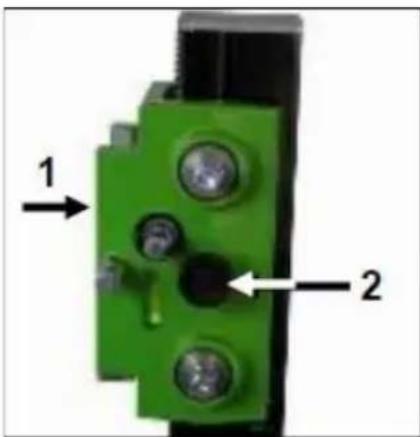

Para desbloquear el carro (1), tire del botón de seguridad (2).

Para bloquear el carro, muévalo hasta que el eje de bloqueo pase por el orificio de la columna y encaje en su posición.

Bloquee siempre el carro cuando no se utilice el conjunto.

Operar

Para utilizar la unidad de perforación de forma segura, tenga en cuenta las siguientes indicaciones:

Indicaciones sobre el lugar de uso:

• Despeje el lugar de uso de cualquier elemento que pueda obstaculizar el trabajo.
• Asegúrese de que el lugar de uso esté suficientemente iluminado.
• Respete las condiciones indicadas para la conexión a la red eléctrica.
• Coloque los cables eléctricos de manera que no puedan ser dañados por la herramienta.
• Asegúrese de tener siempre una visión clara del área de trabajo y de poder alcanzar en todo momento todos los elementos de mando y dispositivos de seguridad necesarios.
• Mantenga a otras personas alejadas del área de trabajo para evitar accidentes.

Espacio necesario para el funcionamiento y el mantenimiento

Si es posible, mantenga un espacio libre de aproximadamente 2 m alrededor de la máquina durante su funcionamiento y mantenimiento, de modo que pueda trabajar con seguridad y se pueda intervenir inmediatamente en caso de averías.

Perforación

Taladre muy lentamente al principio, ya que la corona solo penetra en el material con una fracción de su superficie de corte. Si taladra demasiado rápido o con demasiada presión, la corona puede desviarse.

taladrado inclinado

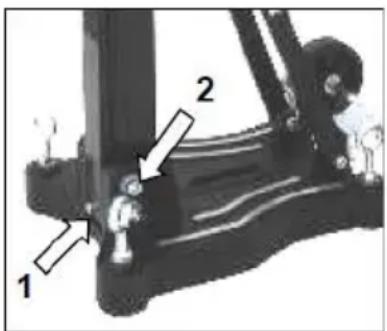

• Retire el tornillo (1) que bloquea la columna en 90°.
• Si es necesario, afloje los dos tornillos laterales (2) de la placa base.
• Con ayuda de la palanca de avance, suelte el dispositivo de bloqueo (3) del soporte.
• Ahora gire la columna hasta el ángulo deseado.
• Vuelva a apretar el bloqueo (3) y los dos tornillos (2).

La escala de la columna dentada le facilita el ajuste del ángulo de perforación.

Perforación con agua

En caso de refrigeración por agua de la corona perforadora, se recomienda utilizar un anillo colector de agua. Este se monta con una abrazadera en los tornillos situados en la placa base y garantiza una perforación limpia, especialmente en trabajos en altura o laterales. (véase accesorios especiales)

Desmontaje de la unidad de perforación con corona

• Suba el soporte de la máquina con el taladro con corona hasta que encaje en la posición final.
  ■ Retire la corona de perforación.
• Suelte el bloqueo de la placa de montaje y levante el taladro con corona del soporte de perforación.
  ■ Suelte la tuerca de mariposa (F).
• ¡Sujete firmemente el soporte de perforación!
• Retire el soporte de perforación.
• Gire el tornillo de sujeción rápida (D) para aflojarlo.

Cuidado y mantenimiento

- Mantenga siempre limpio el soporte, especialmente la columna de perforación con el engranaje y las 4 bolas deslizantes del soporte de la máquina. Para garantizar el buen funcionamiento del eje del piñón, lubríquelo ligeramente. - Para que el soporte de perforación funcione correctamente, las bolas deslizantes del soporte de la máquina deben deslizarse sin holgura a lo largo de la columna de perforación.

¡Atención!

¡Compruebe este ajuste cada 10 taladros!

Si la posición ha cambiado, se puede reajustar de la siguiente manera:

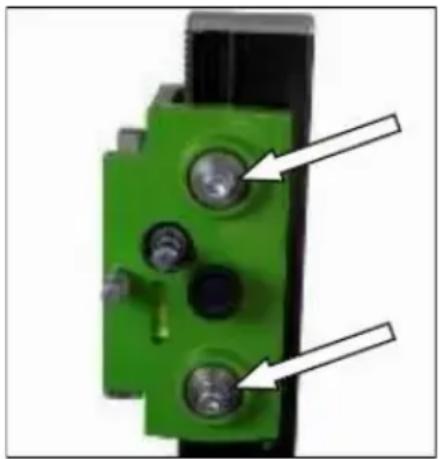

• Afloje la contratuerca del tornillo hexagonal con una llave de boca SW 17.
• Ajuste los tornillos hexagonales con una llave hexagonal SW 8 y, con ello, la posición de las bolas deslizantes con respecto a la columna.
• Vuelva a apretar la contratuerca y compruebe que el soporte de la máquina se mueve con facilidad sobre la columna guía del soporte para brocas diamantadas.

Comportamiento en caso de averías

Apague la máquina en caso de averías y desconéctela de la red eléctrica. Los trabajos en el sistema eléctrico de la máquina solo deben ser realizados por un electricista cualificado.

Búsqueda de errores

Fehler	Posible causa	Solución
La unidad de perforación tiene holgura (vibración)	El soporte se ha aflojado.	Apriete la tuerca de mari- posa.
	La guía tiene demasiado juego.	Ajustar el guiado
	Bolas deslizantes des- gastadas	Renovar las bolas des- lizantes

Garantía

De acuerdo con nuestras condiciones generales de entrega, en las transacciones comerciales con empresas se aplica un plazo de garantía de 12 meses por defectos materiales (justificado mediante factura o albarán de entrega). Quedan excluidos los daños debidos al desgaste natural, la sobrecarga o el manejo inadecuado. Los daños causados por defectos de material o de fabricación se subsanarán gratuitamente mediante reparación o sustitución. Solo se aceptarán reclamaciones si el aparato se envía sin desmontar al proveedor o a un taller autorizado por Eibenstock.

Declaración de conformidad con la UE

Es necesario que la máquina utilizada en este soporte de perforación (por ejemplo: EBM 352/3) cumpla los requisitos descritos en los datos técnicos del soporte de perforación (por ejemplo: diámetro de perforación, soporte de la máquina). Por la presente declaramos que esta unidad ha sido diseñada de conformidad con la Directiva 2006/42/CE. Queda prohibida la puesta en servicio de esta unidad hasta que se haya comprobado que la herramienta eléctrica que se va a conectar a esta unidad cumple con las disposiciones de la Directiva 2006/42/CE (reconocible por el marcado CE en la herramienta eléctrica).

2.7
