| Tipo de producto | Bomba de vacío para fijación de unidades de perforación con diamante |
| Marca | Eibenstock |
| Modelo | VP 05 |
| Tensión de alimentación | 230 V ~ |
| Potencia | 430 W |
| Frecuencia | 50/60 Hz |
| Caudal de aire | 113 l/min |
| Presión máxima | 900 mbar / 0,09 MPa |
| Presión mínima de trabajo | 700 mbar / 0,07 MPa |
| Dimensiones (L x An x Al) | 430 x 369 x 350 mm |
| Peso | 21,3 kg |
| Referencia | 09207000 |
| Clase de protección | I |
| Temperatura ambiente máxima | 40 °C |
| Protección del motor | Interruptor térmico (parada automática en caso de sobrecalentamiento o baja tensión) |
| Filtro | Filtro en silenciador de salida (reemplazar cuando esté saturado) |
| Conexión | Manguera de vacío (incluida) |
| Uso previsto | Creación de vacío para fijación de perforadoras diamantadas sobre placa o pie de vacío |
| Mantenimiento | Limpiar regularmente el filtro, no usar lubricantes |
| Garantía | Según disposiciones legales nacionales (excepto desgaste normal, sobrecarga, manipulación inadecuada) |
| Conformidad | CE, directivas 2011/65/UE, 2014/30/UE, 2006/42/CE |
Preguntas frecuentes - VP 05 Eibenstock
Preguntas de los usuarios sobre VP 05 Eibenstock
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Generador en formato PDF gratis! Encuentra tus instrucciones VP 05 - Eibenstock y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. VP 05 de la marca Eibenstock.
MANUAL DE USUARIO VP 05 Eibenstock
ES Instrucciones de servicio originales..... 27 – 31
DK Řriginal brugsanvisning.... 32 – 35

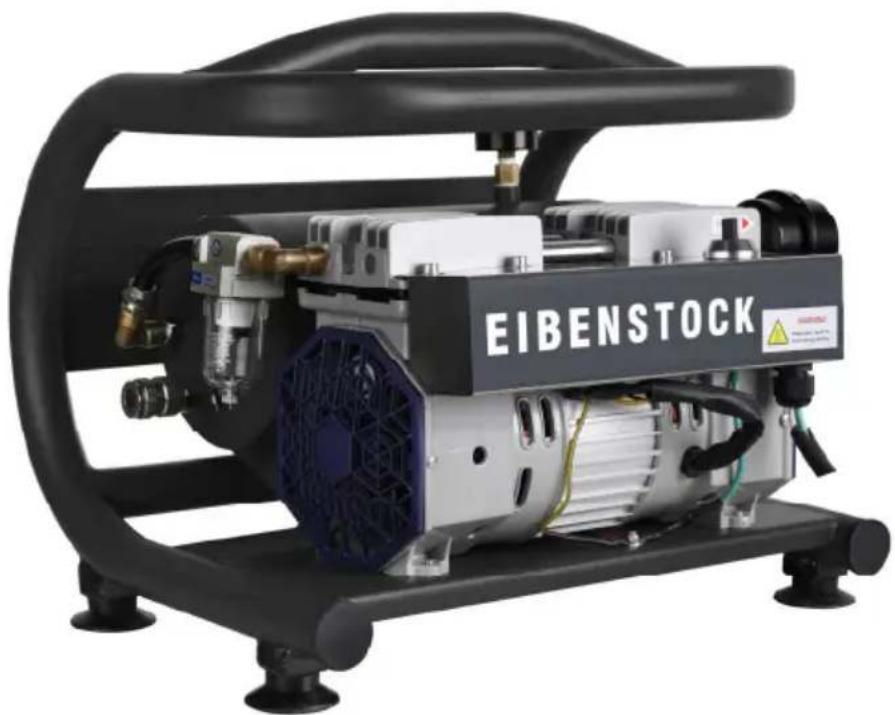

Bomba de vacío VP 05
| Tensión nominal: 230 V ~ | |
| Consumo de energía: 430 W | |
| Frecuencia: 50/60 Hz | |
| Flujo de aire: 113 l/min | |
| Máx. Presión: 900 mbar / 0,09 MPa | |
| Dimensión: 430x369x350 mm | |
| Peso neto: 21,3 kg | |
| Número de pedido: 09207000 |
Sujeto a modificaciones técnicas.
Contenido
Bomba de vacío VP 05 incl. manguera de vacío y manual de instrucciones
Uso previsto
La bomba de vacío está diseñada para generar vacío para la fijación de unidades de perforación con corona de diamante con un pie de vacío o una placa de vacío.
Instrucciones de seguridad
Solo es posible realizar un trabajo seguro con la máquina si lee estas instrucciones de funcionamiento y seguridad en su totalidad y las respeta de manera estricta.
Además, deben respetarse las instrucciones generales de seguridad del panfleto que incluye la herramienta. Antes del primer uso, el usuario debería realizar una formación práctica. Guarda todas las instrucciones de seguridad y las instrucciones para el futuro.
Si el cable de conexión se daña o corta durante su uso, no lo toque y desenchufe el conector inmediatamente. No utilice nunca la herramienta con un cable de conexión dañado. Inserte el enchufe en la toma sólo cuando la máquina esté apagada.
No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
- La bomba de vacío está diseñada exclusivamente para aspirar aire; no deben aspirarse otros gases o líquidos.
- El producto no debe utilizarse en atmósferas potencialmente explosivas.
- Este aparato no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y/o conocimientos, a menos que hayan recibido supervisión o instrucciones relativas al uso del aparato por parte de una persona responsable de su seguridad. Los niños deben ser vigilados para evitar que jueguen con el aparato.
- No utilice el aparato, incluidos los accesorios, si: El aparato presenta daños visibles, el cable de conexión a la red eléctrica está defectuoso o presenta grietas o envejecimiento, existe la sospecha de un defecto invisible (tras una caída).
- No se acepta ninguna responsabilidad por daños causados por un uso indebido, un funcionamiento incorrecto o una reparación inadecuada.
- No tire del cable ni lo transporte, no utilice el cable como asa, no cierre una puerta por el cable y no tire del cable alrededor de bordes o esquinas afilados. No permita que el aparato pase por encima del cable. Mantenga el cable alejado de superficies calientes.
- Compruebe que la manguera no esté dañada, utilice mangueras de aspiración adecuadas, resistentes a temperaturas de al menos 80°C.
- Los menores de 16 años no deben utilizar el aparato.
- Utilice protección auditiva cuando trabaje con esta máquina.
Conexión eléctrica
En primer lugar, compruebe que la tensión y la frecuencia corresponden a los datos indicados en la placa identificativa. Se permite una diferencia de tensión de entre el +6% al -10%. El bomba de vacío está en la clase de protección I.
Use exclusivamente cables extensores con una sección adecuada. Una sección de cable demasiado pequeña puede provocar un exceso de pérdida de potencia y sobrecalentar la herramienta y el cable.
Ñperación
Compruebe la tensión especificada en la placa de características.
Asegúrese de que coincide con la tensión de red de la toma de corriente que va a utilizar. Instale el aparato en un lugar limpio, sin polvo y ventilado a menos de 40°C.
Prepare todas las herramientas necesarias, incluida la bomba de vacío, la manguera de vacío, la placa de vacío y la herramienta de montaje.
Utilice la herramienta de montaje para montar el equipo de perforación con corona de diamante en la placa de vacío.
Conecte la bomba de vacío en la conexión (3) a la placa de vacío o al pie de vacío utilizando la manguera de vacío.
Conecte la bomba de vacío (1).
Observe el manómetro (2) de la bomba de vacío durante la perforación. La presión debe ser permanentemente superior a 700 mbar / 0,07 Mpa
Atención
- El filtro del silenciador de salida (4) sirve para absorber la humedad y el polvo. Sustituya el filtro cuando esté saturado para mantener la capacidad máxima de la bomba.
- Si la bomba no funciona al reiniciarla durante el funcionamiento, suelte el vacío y vuelva a encenderla. De lo contrario, puede producirse una sobrecarga y daños en el motor.
- Esta bomba dispone de un interruptor térmico que la desconecta automáticamente en caso de sobrecalentamiento o falta de tensión.
- No toque la bomba durante el funcionamiento ni poco después, ya que el motor está muy caliente. (70\~80°C)
- No utilice lubricantes que puedan dañar la bomba.
- Utilice la bomba únicamente en un lugar seco, limpio y bien ventilado.
Cuidados y mantenimiento
Antes de comenzar las reparaciones o el mantenimiento, debe desconectar el enchufe de la red eléctrica.
Las reparaciones deben ser realizadas exclusivamente por personal cualificado con formación y experiencia en este campo. La herramienta será inspeccionada por un electricista experto tras cada reparación. Mantenga siempre limpias la herramienta y las ranuras de ventilación. Nuestro servicio posventa responderá a sus preguntas concernientes a mantenimiento y reparación de nuestro producto así como de repuestos. El equipo de servicio de la aplicación de EIBENSTOCK responderá gustosamente a preguntas relacionadas con nuestros productos y sus accesorios.
Protección ambiental
Reciclaje de materias primas en vez de eliminación de residuos
Para evitar daños en el transporte, se suministra la herramienta eléctrica en un embalaje resistente. El embalaje, la herramienta y sus accesorios están compuestos de materiales reciclables, por lo que es posible desecharlos de forma ecológica y diferenciada gracias a las instalaciones de recogida disponibles.
Solo para países de la UE
No deseche herramientas eléctricas junto a la basura doméstica.
En cumplimiento de la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas que han llegado al final de su vida útil deben recogerse por separado y devolverse a instalaciones de reciclado compatibles con el medio ambiente.
Garantía
De acuerdo con nuestras condiciones generales de distribución para actividades empresariales, los proveedores deben ofrecer a las empresas un período de garantía de 12 meses para vicios rehhibitorios (que deberán documentarse por factura o recibo de entrega).
Los daños provocados por el desgaste natural, sobrecargas o uso indebido quedan excluidos de la garantía. Los daños provocados por defectos del material o fallos de producción deben subsanarse de manera gratuita mediante reparación o sustitución. Se aceptarán reclamaciones siempre que la herramienta se devuelva sin desmontar al fabricante o a un centro de servicios Eibenstock autorizado.
Declaración de conformidad UE
Declaramos bajo nuestra exclusiva responsabilidad que el producto descrito en el apartado "Datos técnicos" cumple con todas las disposiciones pertinentes de las Directivas 2011/65/UE, 2014/30/UE, 2006/42/CE, incluidas sus modificaciones, y es conforme a las siguientes normas:
EN ISO 12100:2010
EN 1012-2:1996+A1:2009
EN 60204-1:2018
EN 61000-6-1:2007
EN 61000-6-3:2007+A1:2011
Expediente técnico (2006/42/EG) en:
Sujeto a modificaciones.
DANSK
Tekniske data
Vakuumpumpe VP 05
| Spænding: 230 V ~ | |
| Motoreffekt: 430 W | |
| Frekvens: 50/60 Hz | |
| Air flow 113 l/min | |
| Max. Pressure: 900 mbar / 0,09 MPa | |
| Dimension: 430x369x350 mm | |
| Vægt nt: 21,3 kg | |
| Bestilnummer: 09207000 |
