Producttype	Boordrager (kernboren)
Merk	Eibenstock
Model	BST 352 V
Afmetingen (L x B x H)	525 x 320 x 1040 mm
Lengte van de steun	995 mm
Gewicht	22,5 kg
Maximale boordiameter	352 mm
Hellingshoek	0° tot 45°
Vergrendeling in eindpositie	Ja
Bevestiging van de motor	Snelwisselgereedschapshouder
Aanpassing aan het oppervlak	4 positioneringsschroeven / 2 niveaus
Bestelnummer	09647000
Beschikbare accessoires	Bevestigingsset (beton, metselwerk), pluggen, snelspankolom, wateropvanger, vacuümpomp, enz.
Voeding	Niet van toepassing (mechanische steun)
Voorgeschreven gebruik	Diamantboren met ringkronen, max. diameter 352 mm
Meegeleverde onderdelen	Kernboorstandaard met hendel, inbussleutel, gebruiksaanwijzing
Onderhoud	Reinig regelmatig de getande kolom en de glijballen; licht invetten
Veiligheidsinstructies	Draag PBM (gehoorbescherming, oogbescherming, helm, handschoenen, veiligheidsschoenen); uitschakelen voor interventie; controleer bevestiging
Repareerbaarheid	Reparaties alleen door gekwalificeerd personeel; reserveonderdelen beschikbaar
Garantie	12 maanden voor bedrijven (bewijs vereist)
Certificering	CE volgens richtlijn 2006/42/EG

Veelgestelde vragen - BST 352 V Eibenstock

Hoe monteer ik de voorschuifhendel op de BST 352 V standaard?

Plaats de draaiknop (1) links of rechts van de slede (2) al naar gelang de uit te voeren werkzaamheden. Controleer of deze goed vastzit.

Hoe bevestig ik de standaard op beton?

Markeer de positie, boor een gat van ø16 mm tot 50 mm diep, plaats een M12 plug en spreid deze met het plaatsingsgereedschap. Schroef de snelspanbout (D) in de plug. Plaats de standaard, leg de ring (E) en de moer (F), draai vast met een SW 27-sleutel. Stel de 4 stelschroeven af om aan de ondergrond aan te passen.

Hoe gebruik ik de vacuümbevestiging?

De vacuümbevestiging vereist een vacuümpomp (min. -0,8 bar), een vacuümbestendige slang en een vacuümset. Plaats de aansluitplaat in de voet, vergrendel, plaats de schuimrubberen afdichting in de groef, zorg ervoor dat de nivelleerschroef niet uitsteekt. Sluit de pomp aan, open de klep, schakel de pomp in. Controleer de bevestiging voordat u gaat boren.

Hoe stel ik de boorhoek in?

Verwijder de schroef (1) die de kolom op 90° blokkeert, draai de zijdelingse schroeven (2) op de basisplaat los. Draai met de voorschuifhendel de blokkeerinrichting (3) op de standaard los, draai de kolom naar de gewenste hoek, draai vervolgens de blokkering en de schroeven weer vast.

Welk onderhoud is nodig na meerdere boorbeurten?

Reinig de getande kolom en de glijballen. Controleer elke 10 boorbeurten de speling van de glijders. Draai indien nodig de borgmoer (SW 17) los, stel de inbusschroeven (SW 8) af om de ballen te herpositioneren, draai vervolgens vast. Zorg ervoor dat de standaard soepel glijdt.

Welke PBM worden aanbevolen voor het gebruik?

Draag gehoorbescherming, oogbescherming, een helm, beschermende handschoenen en veiligheidsschoenen. Let op het risico van beknelling bij het monteren van de machine.

Hoe demonteer ik de kerbooreenheid?

Verplaats de standaard van de machine met de kernboor in de hoge positie (vergrendeling). Verwijder de boor. Draai de blokkeerhendel op de standaard los, verwijder de boorkroon. Draai de bevestigingsmoer (F) los terwijl u het apparaat stevig vasthoudt, verwijder de kernboor, draai vervolgens de snelspanbout (D) los.

Wat is de procedure voor schuin boren?

Verwijder de blokkeerschroef van de kolom op 90°, draai de twee zijdelingse schroeven op de basisplaat los. Draai met de voorschuifhendel de blokkeerinrichting op de standaard los, draai de kolom naar de gewenste hoek (instelbaar met behulp van de schaalverdeling), draai vervolgens de blokkering en de zijdelingse schroeven weer vast.

Wat te doen bij speling of trilling van de standaard?

Controleer of de standaard goed is vastgedraaid (draai de vleugelmoer vast). Als de geleiding te veel speling heeft, stel deze dan af. Als de glijballen versleten zijn, vervang ze dan.

Welke accessoires zijn beschikbaar voor de BST 352 V?

De accessoires omvatten: bevestigingsset (beton, metselwerk), pluggen, snelspankolom, wateropvanger WR 352, rubberen afdichting, vacuümpomp VP 04, vacuümbestendige slang, vacuümplaat.

GEBRUIKSAANWIJZING BST 352 V Eibenstock

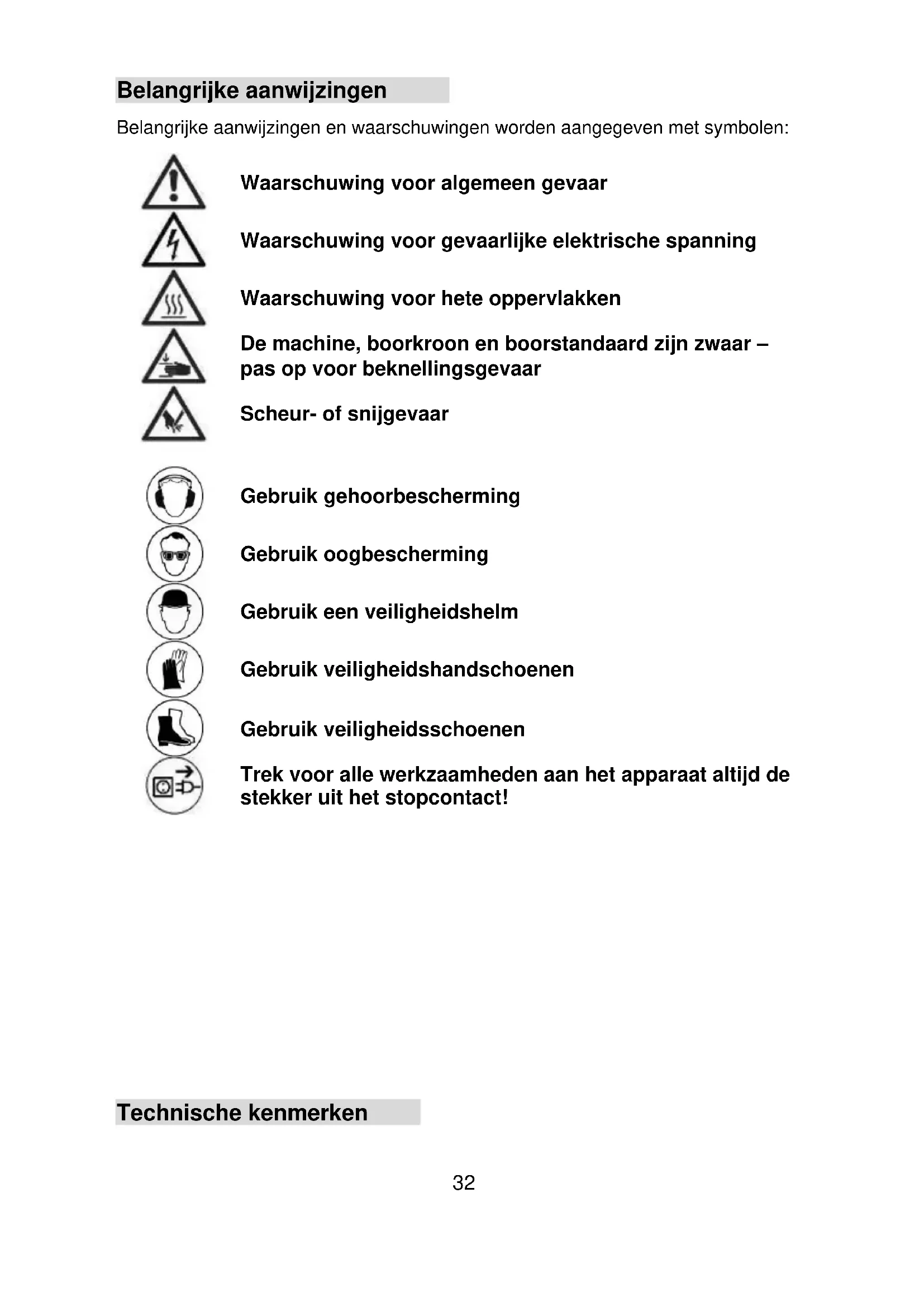

Belangrijke aanwijzingen

Belangrijke aanwijzingen en waarschuwingen worden aangegeven met symbolen:

Waarschuwing voor algemeen gevaar

Waarschuwing voor gevaarlijke elektrische spanning

Waarschuwing voor hete oppervlakken

De machine, boorkroon en boorstandaard zijn zwaar – pas op voor beknellingsgevaar

Scheur- of snijgevaar

Gebruik gehoorbescherming

Gebruik oogbescherming

Gebruik een veiligheidshelm

Gebruik veiligheidshandschoenen

Gebruik veiligheidsschoenen

Trek voor alle werkzaamheden aan het apparaat altijd de stekker uit het stopcontact!

Afmetingen:	525 x 320 x 1040 mm
Lengte van de kolom:	995 mm
Gewicht:	22,5 kg
Max. doordiameter	352 mm
Hellingshoek:	0° bis 45°
Vergrendeling in toppositie:	Yes
Bevestiging op de motor:	Snelwisseling bevestiging
Aanpassing op oppervlak:	4 positieschroeven / 2 bobbelniveaus
Bestelnummer	09647000

Beschikbare speciale accessoires:

Onderdeel	Bestelnr.
Bevestigingsset (beton)	35721000
Bevestigingsset (metselwerk)	35724000
Reserve geleidepin	35722000
Metselwerk – geleidepin	35725000
Snelsteuneenheid	35730000
Waterafzuiging WR 352	35873000
Rubberen dichting ED 352 voor WR 352	3586L000
Onderdrukpomp VP04	09204000
Onderdrukslang	35855000
Vacuümset BST 352 V	3585G000

Leveringsomvang

Diamant boorinstallatie, as, basispakking, draaihendel en gebruiksaanwijzingen in een kartonnen doos.

Toepassing voor Bestemd Doeleinde

De diamant boorinstallatie BST 352 V is ontwikkeld voor diamantkern boorkoppen met een speciale snelwisseling bevestiging (b.v.: EBM 352/3)

De max. boordiameter mag niet groter zijn dan 352 mm.

In het geval van boren boven het hoofd, moet een efficiënte wateropvang worden gebruikt.

De fabrikant is niet aansprakelijk in het geval van verkeerd gebruik of misbruik.

Gebruik

Controleer na elke herafstelling altijd of de schroeven stevig zijn aangedraaid om een zo veilig mogelijk gebruik van de boorinstallatie te garanderen.

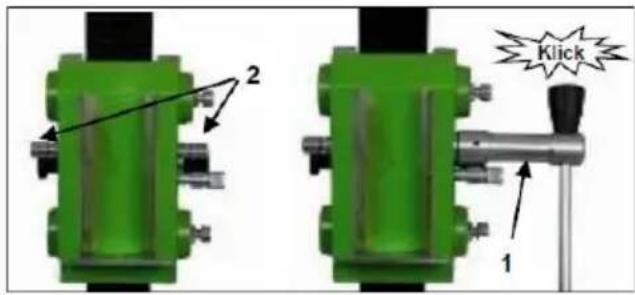

Het draaihendel monteren

• Bevestig het draaipunt (1) links of rechts op de slede (2). Dit hangt af van het uit te voeren werk.
• Controleer of het draaipunt (1) goed vastzit.

De Boorinstallatie Verankeren

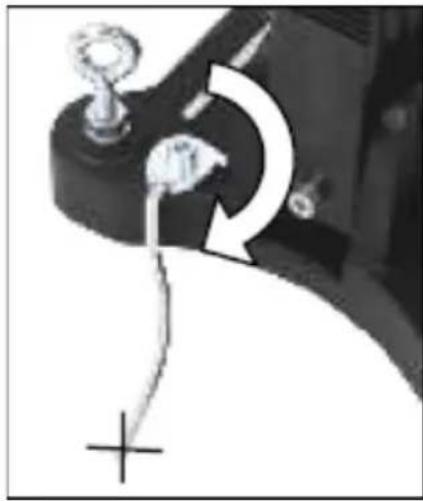

Centreringsindicator boorgat:

De boor is voorzien van een centrerinngsindicator om snel en precies te centreren.

• Markeer het midden van het te boren gat.
• Klap de boorgatmarkering uit tot aan de aanslag (zie afb.).
• Plaats de boorstandaard zo dat de punt van de markering precies op de markering van het midden van het boorgat wijst.
• Nadat de boorstandaard stevig is ge-monteerd, klapt u de boorgatmarkering weer in.

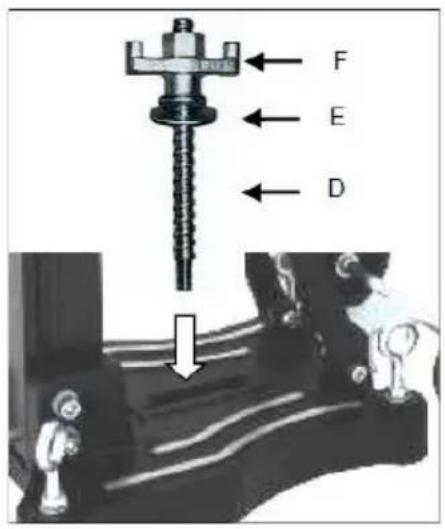

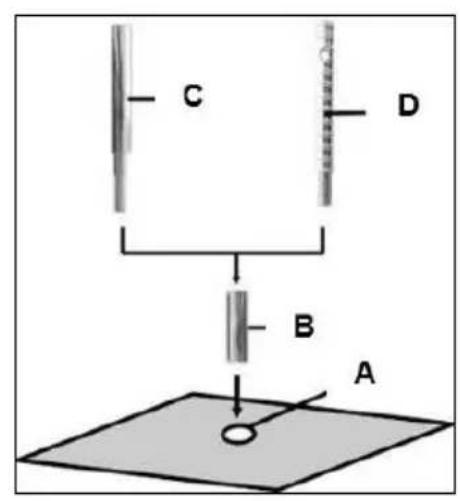

Verankering in beton d.m.v. geleidepinnen

Om de boorstandaard met pluggen te bevestigen, moet u de vacuümgreep en de voetafdichting uit de voetplaat verwijderen.

• Teken de positie van het bevestigingsgat op het te boren oppervlak af.
• Boor een gat (∅ 16) van 50 mm diep (A) waarin de plug M12 (B) moet worden geplaatst; plaats de plug en zet deze open met het pluggereedschap (C).
  ■ Schroef de snelspanbout (D) in de plug.

Voor metselwerk moeten met- selwerkpluggen worden ge- bruikt.

• Plaats de standaard.
• Bevestig de sluitring (E) en vervolgens de bevestigingsmoer (F) op de snel-spanschroef (D).
• Draai de moer (F) vast met een sleutel SW 27.
  ■ Voor en na het vastdraaien van de moer (F) moeten de 4 stelschroeven worden aangepast aan de ondergrond.

Controleer altijd of de standaard stevig is gemonteerd.

Verankering op de vloer d.m.v. onderdruk

Gebruik de onderdrukmontage nooit op de muur of boven het hoofd!

Het oppervlak waarop de basis wordt verankerd, moet voor lage-drukmontage vlak zijn, niet poreus en zonder barsten. Als dit niet het geval is, kan dit montagetype niet worden gebruikt. U hebt voor de onderdrukmontage een onderdrukpomp, en onderdrukslang nodig, sowie das Vakuumset BST 352 V (zie afbeelding). Deze onderdelen zijn op verzoek verkrijgbaar.

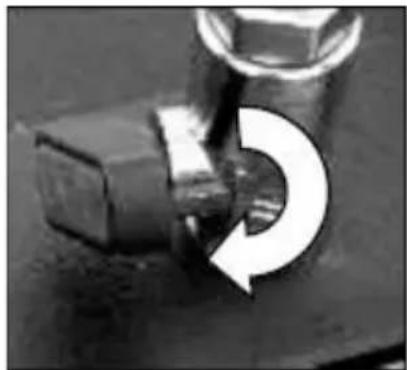

Positioneer de montageplaat van de vacuümset op de boor zoals getoond in de afbeelding.

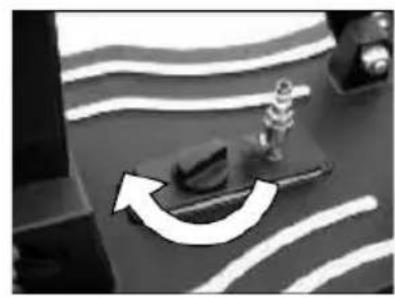

Draai de knop 90° in de diagonale instelling. Dit vergrendelt de montageplaat op de voet.

Controleer of de montageplaats goed vast zit.

Plaats de rubberring op de uitsparing aan de onderkant van de voet.

Zorg ervoor dat de stelschroef zodanig wordt ingesteld dat deze niet uitsteekt aan de onderkant van de voet; dit om te voorkomen dat het vacuum wordt beïnvloed en de installatie los kan komen van de montageplaat.

Bij het aansluiten van het vacuüm op een voldoende krachtig vacuüm (min. - 0,8 bar), controleren of de afdichtringen niet zijn vesleten.

Sluit de boorinstallatie aan op de onderdrukpomp d.m.v. een onderdrukslang. Zet de boorinstallatie in de juiste positie, open de klep van de montageplaat en schakel de pomp in.

De onderdrukpomp moet tijdens de gehele gebruiksduur blijven werken en zondig geplaatst worden dat u de manometer kunt zien.

Controleer of de boorinstallatie stevig is verankerd voordat u begint met boren!

Sluit de kogelkraan om de vacuümbevestiging los te maken. Hierdoor wordt een ontluchtingsventiel geopend waardoor het vacuum kan ontsnappen. Zo kan de standaard indien nodig worden verplaatst terwijl de vacuumpomp draait.

Bevestiging d.m.v. de snelsteuneenheid

Om de boorinstallatie vast te kunnen zetten d.m.v. de snelsteuneenheid, moet de afstand tot de tegenoverstaande muur tussen 1,7 m en 3 m zijn.

Plaats de boorstandaard. Plaats de snelklemkolom zo dicht mogelijk achter de kolom op de standaardvoet. Zet de boorstandaard vast door de slinger (G) met de klok mee te draaien. Zet de instelling vast met de bijbehorende bout (H).

Opgelet!

Het is belangrijk dat de boorinstallatie stevig op het oppervlak is verankerd. Incorrecte bevestiging kan leiden tot persoonlijk letsel of beschadiging van de booreenheid. Ongecontroleerde bewegingen tijdens het boren kunnen ervoor zorgen dat de boorkop tegen het oppervlak slaat waardoor stukjes van de segmenten af kunnen breken. De boorkop kan ook scheef komen te zitten in het boorgat, waardoor het beschadigd raakt.

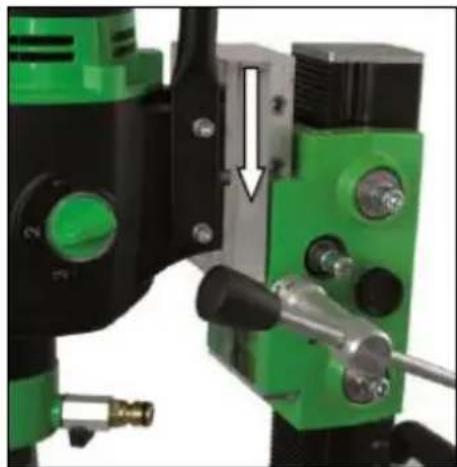

De Kernboormotor Bevestigen

Draag werkhandschoenen!

Opgelet! Uw handen lopen tijdens montage van de machine het risico verpletterd te raken.

Beweeg de machinehouder zo ver omhoog totdat deze in de eindstand vastklikt.

Open met behulp van de toevoerhendel de vergrendeling van de montageplaat.

Verwijder deze en verbind ze zoals hieronder beschreven met de kernboormachine.

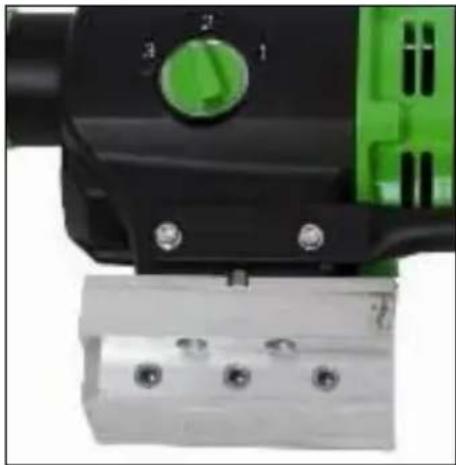

De levering omvat een montageplaat, een spie 10 mm en 4 inbusbouten M8 x 25.

De montageplaat wordt met de spie zo op de machine geplaatst dat de bussen in de montageplaat zich aan dezelfde kant bevinden als de versnellingsschakeling van de machine. Vervolgens worden de vier schroeven geplaatst en vastgedraaid.

Plaats de kernboormachine met de gemonteerde plaat in de boorstandaard en vergrendel deze met behulp van de toevoerhendel.

Voor het gebruik van de kernboormachine moeten de gebruiksaanwijzing en de bijbehorende veiligheids-instructies strikt worden opgevolgd!

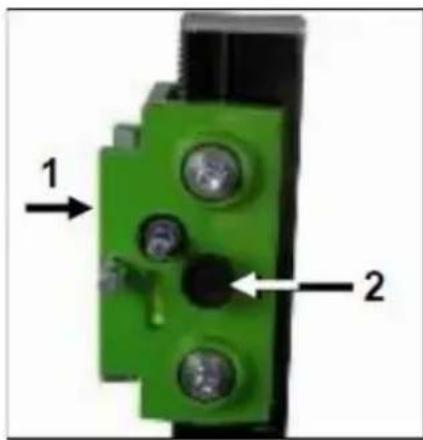

Het ontgrendelen van de wagen:

Om de slede (1) te ontgrendelen, trekt u de borgknop (2) naar buiten.

Om de slede te vergrendelen, beweegt u deze totdat de vergrendelingsas door het gat in de kolom gaat en in zijn positie vastklikt.

Vergrendel de slede altijd wanneer de module niet wordt gebruikt.

Gebruiksaanwijzingen

Neem a.u.b. de volgende opmerkingen in acht voor veilig gebruik van het apparaat:

Details van de werkomgeving

• Houd de werkomgeving vrij van alles waardoor bedieningen belemmerd kunnen worden.
• Zorg voor voldoende verlichting in de werkomgeving.
• Volg de regelgevingen m.b.t. de stroomaansluiting.
• Leg de voedingskabel zodanig neer dat het geen beschadiging kan oplopen door de boor.
• Zorg ervoor dat u de werkomgeving in het oog kunt houden en dat alle benodigde gebruikselementen en veiligheidinstallaties bereikbaar blijven.
• Houd andere personen uit de werkomgeving om ongelukken te voorkomen.

Ruimtevereisten voor gebruik en onderhoud

Houd wanneer mogelijk een vrije ruimte voor gebruik en onderhoud van ca. 2 m rondom de boorpositie, zodat u veilig kunt werken en onmiddellijk toegang hebt in geval van een storing.

Boren

Boor in het begin zeer traag, omdat de boorkop slechts begint te boren met een kleine fractie van het geboorde oppervlak in het materiaal. Als u te snel of met teveel druk boort, kan de boorkop klem komen te zitten.

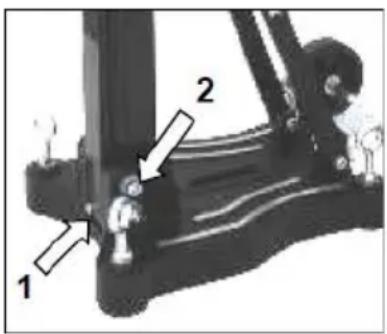

Schuin boren

• Verwijder de schroef (1) waarmee de kolom in een hoek van 90° wordt vastgezet.
• Draai indien nodig de twee schroeven (2) aan de zijkant van de voetplaat los.
  ■ Maak met behulp van de schuifhendel de vergrendeling (3) aan de steun los.
• Draai nu de kolom tot de gewenste hoek.
• Draai de vergrendeling (3) en de twee schroeven (2) weer vast.

De schaalverdeling op de tandkolom vergemakkelijkt het instellen van de boorhoek.

Nat boren

Tijdens het boren met water wordt het gebruik van een wateropvangring aanbevolen. Deze ring wordt bevestigd aan de schroeven op de standaardplaat met behulp van een beugel. Hiermee kan schoon geboord worden, vooral in geval van hoog of opzij boren. (zie speciale accessoires).

De Kernbooreenheid Demonteren

• Beweeg de machinehouder met de kernboor omhoog totdat het in de eindstoppositie vergrendelt.
  ■ Verwijder de boorkop.
• Draai het vergrendelhendel op de machinehouder los en verwijder de kernboormachine van de boorinstallatie
  ■ Draai de bevestigingsmoer (F) los
• Houd de boorinstallatie hierbij stevig vast!
  ■ Verwijder de boorinstallatie.
  ■ Schroef de snelklemschroef (D) los

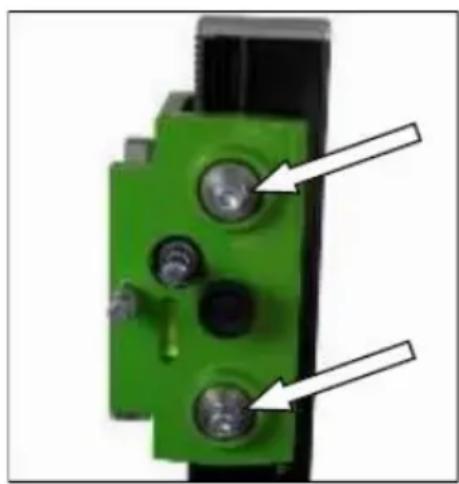

Zorg en Onderhoud

• Houd de boorinstallatie altijd schoon, voornamelijk de getande kolom en de 4 schuiflagers in de machinehouder.U dient de pignonas ietwat te smeren zodat het vrij kan bewegen.
• De 4 schuiflagers in de machinehouder moeten zonder speling langs de kolom schuiven om een goede prestatie van de boorinstallatie te garanderen.

Opgelet!

U dient na elke tiende boring te controleren of de schuifstukken niet langer stevig bevestigd zijn wegens boortrillingen.

Mocht de positie zijn veranderd, dan kunt u het als volgt opnieuw afstellen:

• Draai met behulp van een steeksleutel SW 17 de contramoer op de inbusbout los.
• Stel met behulp van een inbussleutel SW 8 de inbusbouten en daarmee de positie van de glijballen ten opzichte van de kolom af.
• Draai de borgmoer weer vast en controleer of de machinehouder soepel beweegt op de geleidingskolom van het diamantboorstatief.

Handelingen bij Storing

Schakel de machine uit bij storingen en koppel deze los van het stroomnet. Werkzaamheden aan de elektra van de machine mogen alleen door een erkend elektricien worden uitgevoerd.

Probleemoplossing

Fout	Mogelijke oorzaak	Oplossing
Boorunit heeft speling (trilling)	De standaard is losgeraakt.	Vleugelmoer vastdraaien
	De geleiding heeft te veel speling.	Geleidingsinstelling aan-passen
	Glijkogels versleten	Glijkogels vernieuwen

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten.

Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.

EU - Verklaring van Conformiteit

De machine (d.w.z. EBM 352/3) gebruikt in deze boorinstallatie moet voldoen aan de vereisten beschreven in de specificaties van de boorinstallatie (d.w.z. boordiameter, motorbevestiging). Wij verklaren hierbij dat dit apparaat ontwikkeld is in overeenstemming met 2006/42/EC. Dit apparaat mag niet in bedrijf worden gesteld totdat bepaald is dat het Elektrisch Gereedschap aan te sluiten op dit apparaat voldoet aan 2006/42/EC (herkenbaar door de CE-markering op het Elektrisch Gereedschap).
