ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Unico Air 8 HP OLIMPIA SPLENDID

1. ΗσυσκευήπεριέχειαέριοR410A.ΤοR410Aείναιφθοριούχοαέριοθερμοκηπίου.

2. Σεβαστείτετηνισχύουσανομοθεσία.Απαγορεύονταιοιδιαρροέςψυκτικούκαιηελεύθερηφλόγα.

3. ΔώστεπροσοχήστογεγονόςότιτοψυκτικόR410Aείναιάοσμο.

4. Ησυσκευήμπορείναχρησιμοποιηθείαπόπαιδιάηλικίαςάνωτων8ετώνκαιαπόάτομαμε

μειωμένεςφυσικέςκαινοητικέςικανότητεςήχωρίςεμπειρίαήαπαραίτητηγνώση,εφόσον βρίσκονταιυπόεπιτήρησηήέχουνλάβειοδηγίεςσχετικάμετηνασφαλήχρήσητηςσυσκευής καιέχουνκατανοήσειτουςκινδύνουςπουενέχειηχρήσητης.

5. Ταπαιδιάδενθαπρέπειναπαίζουνμετησυσκευή.

6. Ηκαθαριότητακαιησυντήρησηπουπρέπειναγίνεταιαπότονχειριστήδενπρέπειναγίνεται

απόπαιδιάάνευεπιτήρησης.

7. Αντοκαλώδιοτροφοδοσίαςείναικατεστραμμένοπρέπεινααντικατασταθείαπότονκατασκευ-

αστήήαπότηντεχνικήυπηρεσίαυποστήριξήςτουήαπόκάποιοπαρόμοιοικανόπρόσωπο, ώστενααποφευχθείκάθεκίνδυνος.

8. Ηεγκατάσταση,ηπρώτηεκκίνησηκαιοιακόλουθεςφάσειςσυντήρησης,εκτόςαπότονκα-

θαρισμόκαιήτοπλύσιμοτουφίλτρουαέραπεριβάλλοντος,πρέπειναγίνονταιαποκλειστικά απόεξουσιοδοτημένοπροσωπικό.

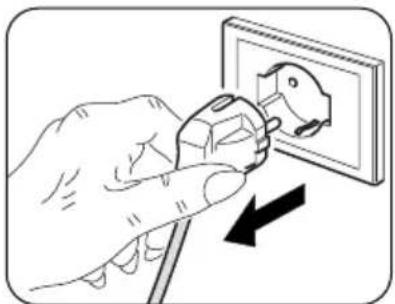

9. Για νααποφύγετε τυχόνκίνδυνο ηλεκτροπληξίας, είναιαπαραίτητονααποσυνδέετετοφις

απότηνπρίζακαι/ήνακλείνετετονγενικόδιακόπτηπριναπότηνεκτέλεσηκάθεεργασίας συντήρησηςστιςσυσκευές.

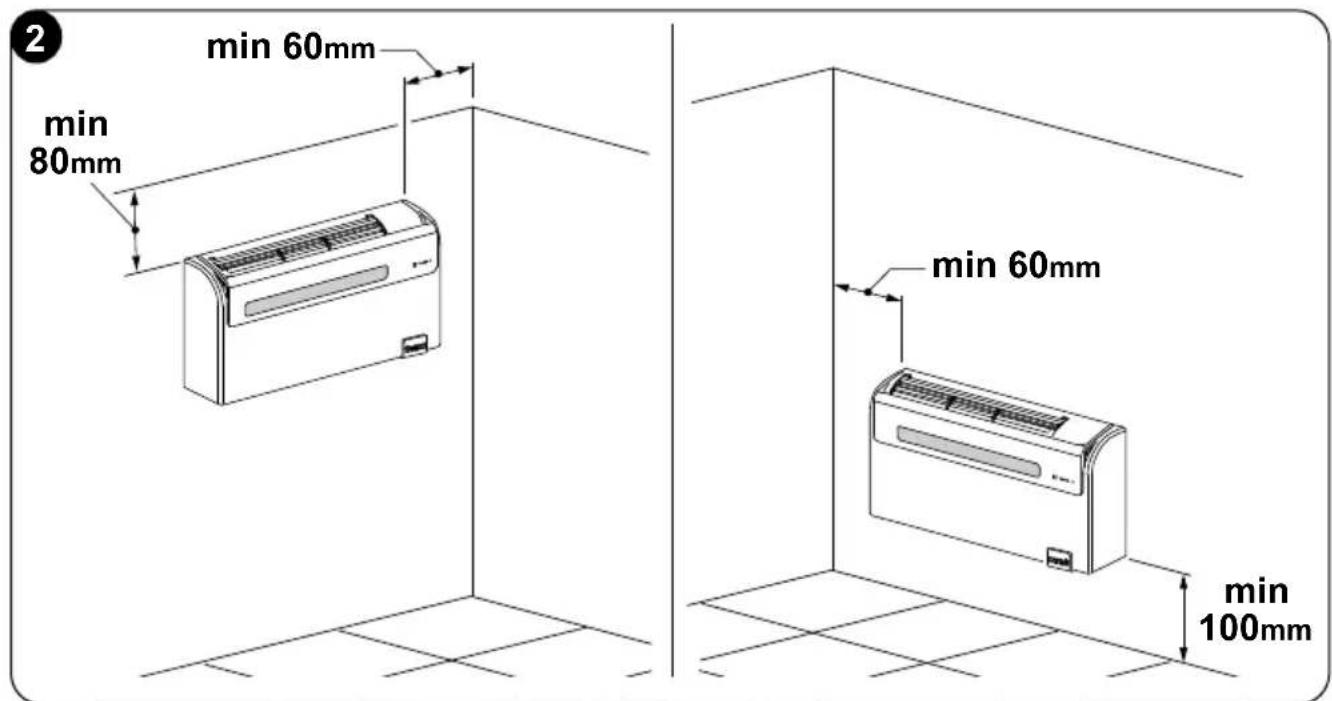

10. Κατάτηδιάρκειατηςεγκατάστασηςσεβαστείτετιςαναφορές,τουςελάχιστουςχώρους,που

αναφέρονταιστηνεικόνα2.

11. Ημονάδαπρέπεινατοποθετείταιμετρόποώστενααποφεύγονταιμηχανικέςβλάβεςκαισε

αεριζόμενοδωμάτιοχωρίςπηγέςπουμπορούνναπροκαλέσουνφλόγα. NLELOSTRZEŻENIE

2.4.2 - Σύνδεση της γραμμής αποστράγγισης συμπυκνώματος ................................................16

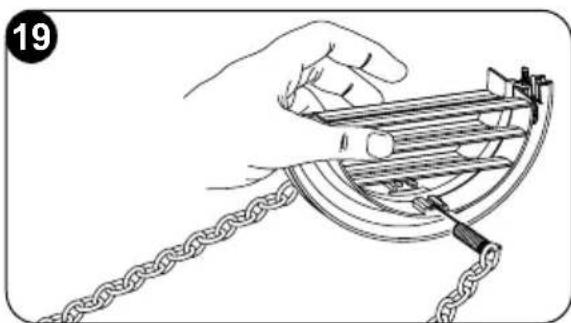

2.4.3 - Εγκατάσταση των διαδρομών αέρα και της εξωτερικής γρίλιας......................................17

2.4.4 - Σύνδεση οπών στο μηχάνημα ........................................................................................20

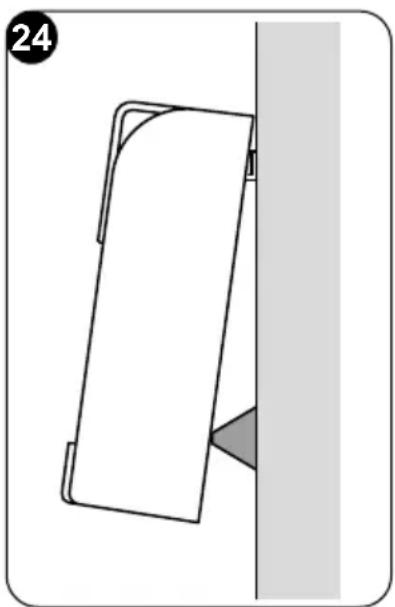

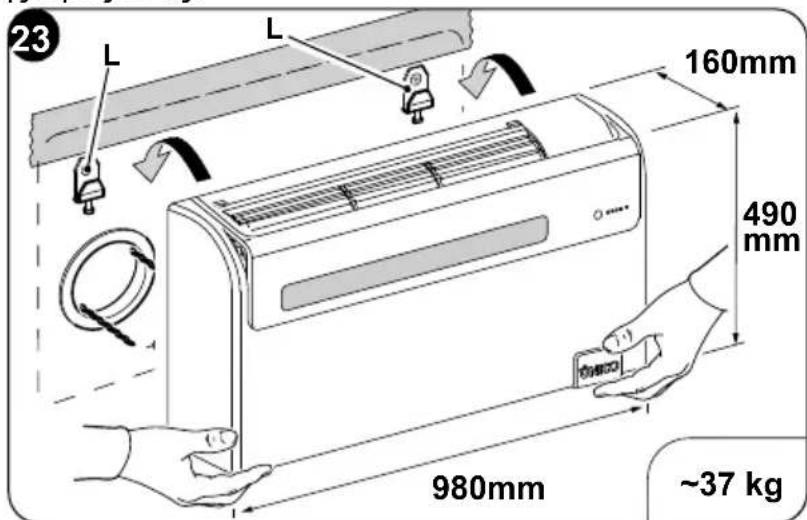

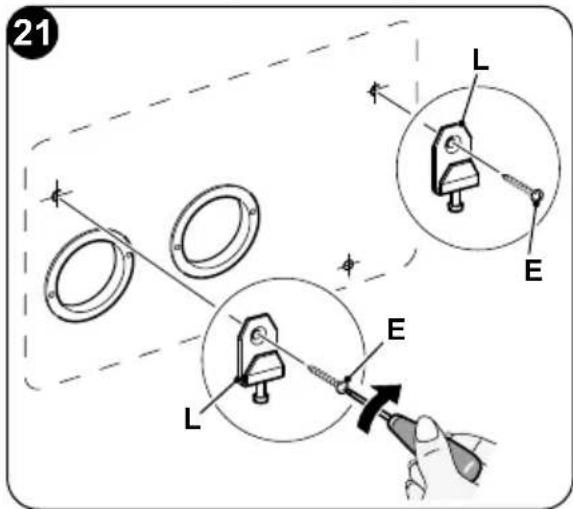

2.4.5 - Τοποθέτηση της συσκευής στη βάση στήριξης ...............................................................20

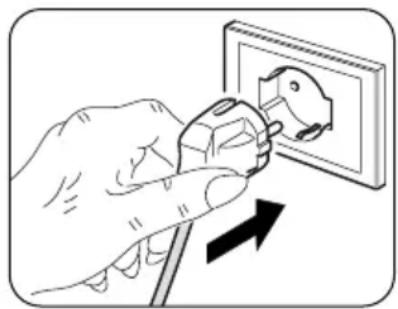

2.5.1 - Ρύθμιση των ηλεκτρονικών για εγκατάσταση χαμηλά ή ψηλά στον τοίχο .......................23

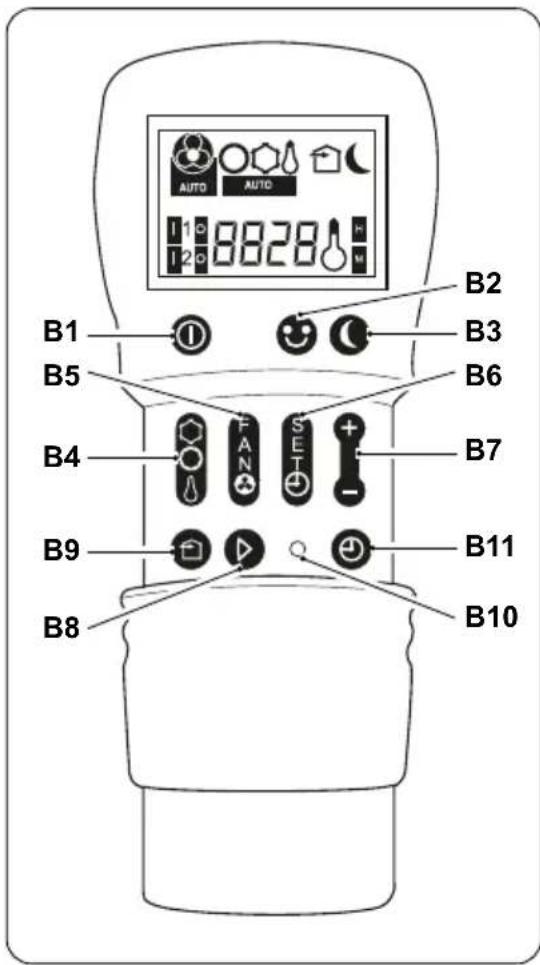

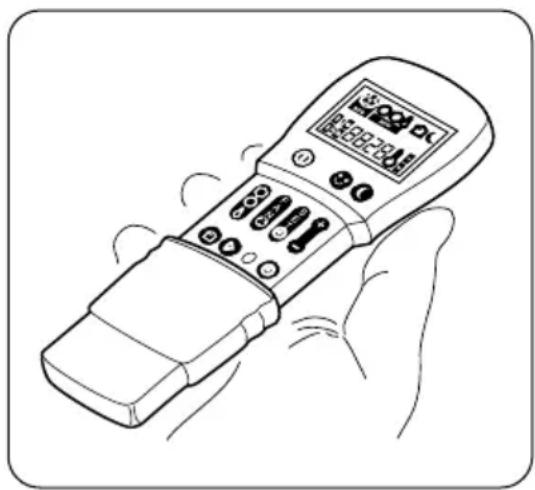

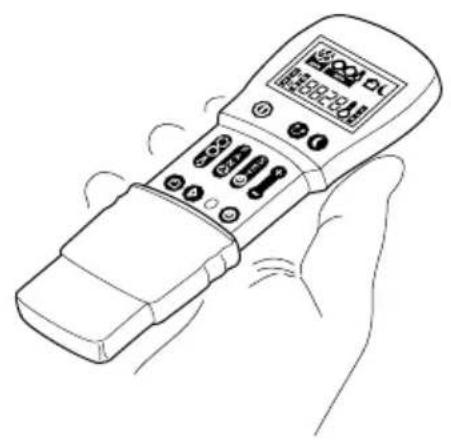

3.4.1 - Περιγραφή κουμπιών του τηλεχειριστηρίου ....................................................................27

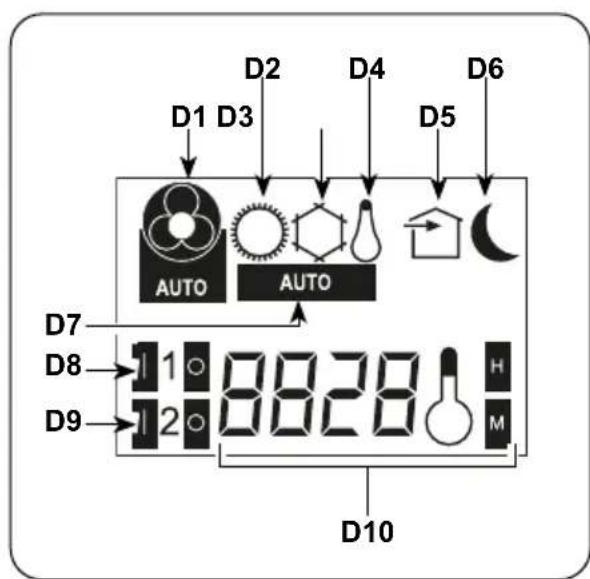

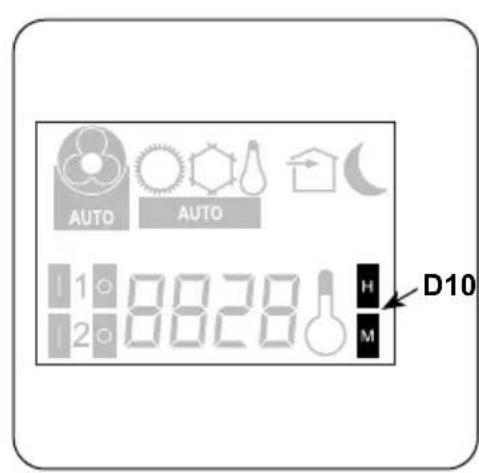

3.4.2 - Περιγραφή της οθόνης του τηλεχειριστηρίου ..................................................................27

3.5.8 - Λειτουργία “Θέρμανσης” (μόνο για τα μοντέλα με αντλία θερμότητας) ...........................29

Το σύμβολο στο προϊόν ή την συσκευασία δείχνει πως το προϊόν δεν πρέπει να θεωρείται κοινό οικιακό απόρριμμα, αλλά πρέπει να γίνεται η αποκομιδή του σε κατάλληλο κέντρο ανακύκλωσης για ηλεκτρικές και ηλεκτρονικές συσκευές. Η ορθή απόρριψη του προϊόντος οδηγεί στην αποφυγή αρνητικών συνεπειών για το περιβάλλον και την υγεία, που θα μπορούσαν να δημιουργηθούν από την ακατάλληλη απόρριψή του. Για περισσότερες πληροφορίες ανακύκλωσης αυτού του προϊόντος, επικοινωνήστε με το γραφείο του δήμου, την τοπική υπηρεσία αποκομιδής απορριμμάτων ή το κατάστημα αγοράς του προϊόντος. Αυτή η διαδικασία ισχύει μόνο στα κράτη μέλη της ΕΕ. 3.5.13 - Ρύθμιση ρολογιού και timer .........................................................................................32

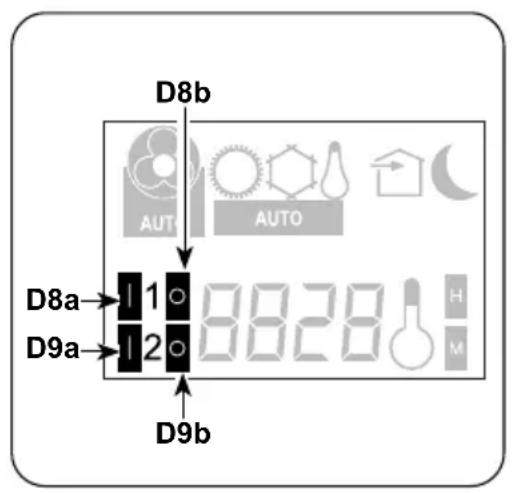

3.5.14 - Ρύθμιση ωραρίων timer (ΠΡΟΓΡ. 1 και ΠΡΟΓΡ. 2) .....................................................33

3.5.15 - Ενεργοποίηση και απενεργοποίηση του timer .............................................................34

3.5.16 - Reset όλων των λειτουργιών του τηλεχειριστηρίου ......................................................34

3.5.17 - Διαχείριση συσκευής σε περίπτωση που το τηλεχειριστήριο δεν είναι διαθέσιμο ........34

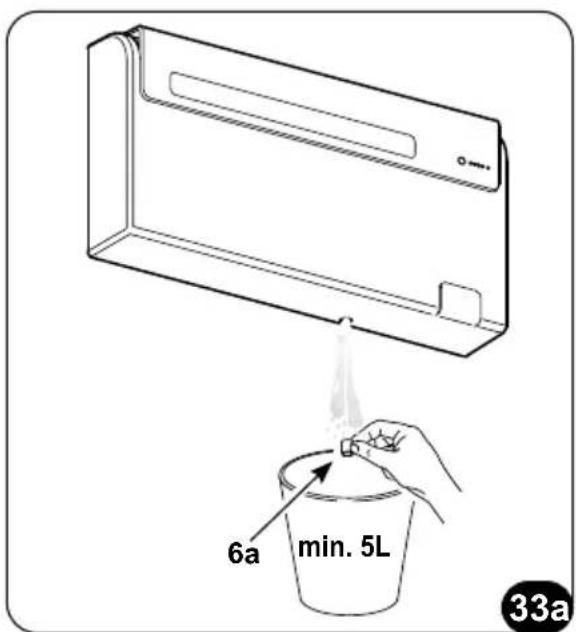

4.2.2 - Αποστράγγιση συμπύκνωσης νερού σε περίπτωση ανάγκης ........................................37

4.3.2 - Συμβάντα που δεν πρέπει να λαμβάνονται ως προβλήματα ..........................................38

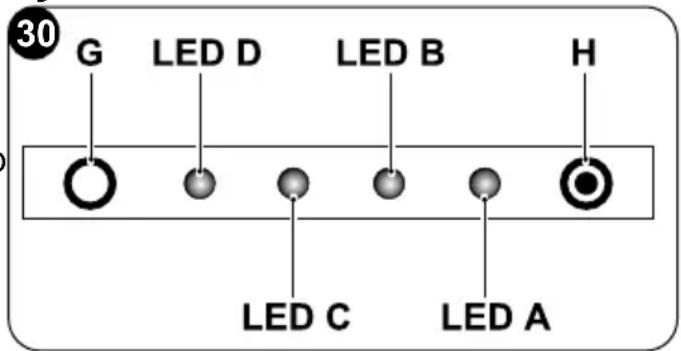

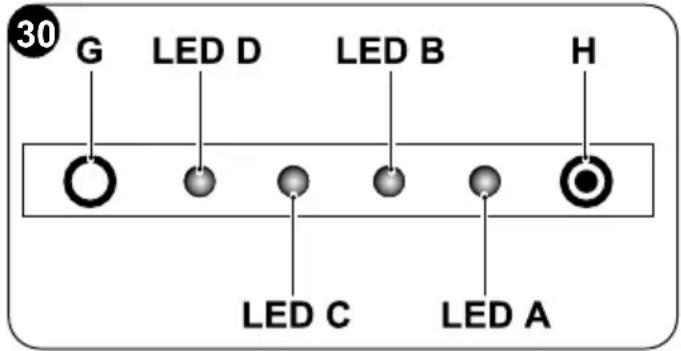

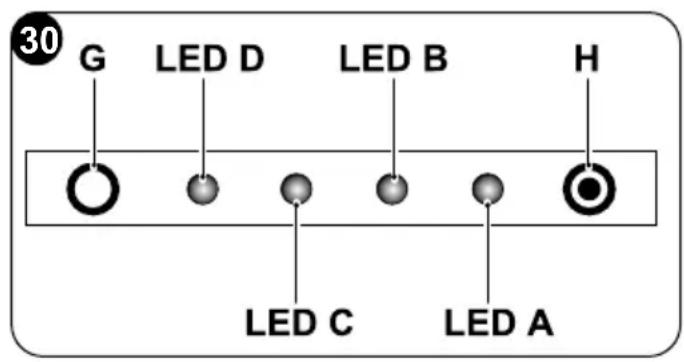

4.3.3 - Ειδοποιήσεις led κονσόλας .............................................................................................39 4.3.4 - Ανωμαλίες και λύσεις ......................................................................................................40 ΟΡΙΑΚΕΣ ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ ΘΕΡΜΟΚΡΑΣΙΑ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΟΥ ΘΕΡΜΟΚΡΑΣΙΑ ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ Μέγιστες θερμοκρασίες λειτουργίας σε λειτουργία ψύξης DB 35°C - WB 24°C DB 43°C - WB 32°C Ελάχιστες θερμοκρασίες λειτουργίας σε λειτουργία ψύξης DB 18°C DB -10°C Μέγιστες θερμοκρασίες λειτουργίας σε λειτουργία θέρμανσης DB 27°C DB 24°C - WB 18°C Ελάχιστες θερμοκρασίες λειτουργίας σε λειτουργία θέρμανσης - - - DB -15°C

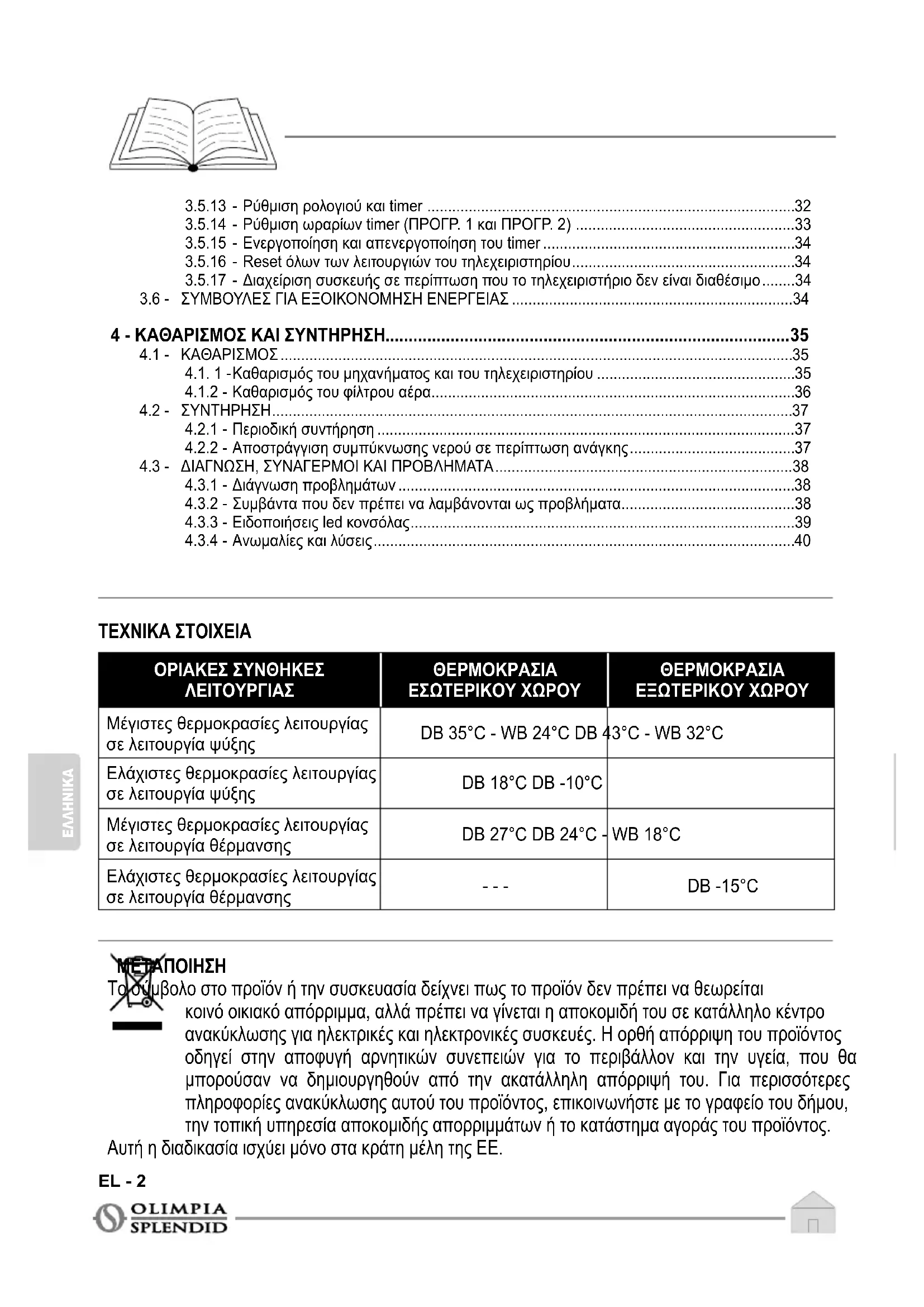

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑUNICO AIR ON/OFF

0 - ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Καταρχάς θα θέλαμε να σας ευχαριστήσουμε που μας δείξατε την προτίμησή σας, αγοράζοντας μια συσκευή κατασκευής μας. Το έγγραφο είναι εμπιστευτικό σύμφωνα με το νόμο απαγορεύεται η αναπαραγωγή ή η κοινοποίηση σε τρίτους χωρίς τη ρητή άδεια της κατασκευάστριας εταιρίας. Οι συσκευές μπορούν να υποβληθούν σε ενημερώσεις και να φέρουν λεπτομέρειες διαφορετικές από εκείνες που απεικονίζονται, χωρίς αυτό να αποτελέσει ανασταλτικό παράγοντα για το περιεχόμενο αυτού του εγχειριδίου.

Τα εικονογράμματα που αναφέρονται στο παρόν κεφάλαιο επιτρέπουν την γρήγορη και σαφή παροχή των απαραίτητων πληροφοριών για τη σωστή χρήση της μηχανής και τις συνθήκες ασφαλείας.

0.2 - ΕΙΚΟΝΟΓΡΑΜΜΑΤΑ ΣΥΝΤΑΞΗΣ

Σημειώνει καταστάσεις στις οποίες πρέπει να γίνει εσωτερικός εταιρικός

ΥΠΗΡΕΣΙΑ ΤΕΧΝΙΚΗΣ ΕΞΥΠΗΡΕΤΗΣΗΣ ΠΕΛΑΤΩΝ Περιεχόμενα Οι παράγραφοι που σημειώνονται με αυτό το σύμβολο περιέχουν πολύ σημαντικές πληροφορίες και συστάσεις, ειδικά όσο αφορά στην ασφάλεια. Η μη τήρησή τους μπορεί να επιφέρει: - κίνδυνο για την ακεραιότητα των χειριστών - απώλεια της συμφωνημένης εγγύησης - άρνηση ευθύνης από την πλευρά της εταιρίας κατασκευής. Σηκωμένο χέρι Σημειώνει δράσεις που οπωσδήποτε δεν πρέπει να γίνουν. ΕΠΙΚΙΝΔΥΝΗ ΗΛΕΚΤΡΙΚΗ ΤΑΣΗ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο ηλεκτροπληξίας.EL - 4

Επισημαίνει ότι η συσκευή χρησιμοποιεί εύφλεκτο ψυκτικό. Αν υπάρχει διαρροή ψυκτικού υγρού το οποίο θα εκτεθεί σε εξωτερική πηγή καύσης, υπάρχει κίνδυνος πυρκαγιάς.

ΓΕΝΙΚΟΣ ΚΙΝΔΥΝΟΣ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο φυσικών τραυματισμών.

ΚΙΝΔΥΝΟΣ ΑΠΟ ΘΕΡΜΟΤΗΤΑ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι η εργασία που περιγράφεται, αν δεν ολοκληρωθεί τηρώντας τους κανονισμούς ασφαλείας, ενέχει τον κίνδυνο εγκαυμάτων λόγω επαφής με τα εξαρτήματα που αναπτύσσουν υψηλή θερμοκρασία. ΜΗΝ ΚΑΛΥΠΤΕΤΕ Επισημαίνει στο ενδιαφερόμενο προσωπικό ότι απαγορεύεται να καλύπτει τη συσκευή ώστε να αποτρέπεται η υπερθέρμανση.

• Επισημαίνει ότι το παρόν έγγραφο θα πρέπει να διαβαστεί με προσοχή πριν από την εγκατάσταση και/ή χρήση της συσκευής.

• Δείχνει πως αυτό το έγγραφο πρέπει να διαβαστεί προσεκτικά πριν από οποιαδήποτε ενέργεια συντήρησης και/ή καθαρισμού.

• Επισημαίνει ότι ενδέχεται να υπάρχουν συμπληρωματικές πληροφορίες στα εγχειρίδια που επισυνάπτονται.

• Υποδεικνύει ότι υπάρχουν διαθέσιμες πληροφορίες στο εγχειρίδιο χρήσης ή στο εγχειρίδιο εγκατάστασης.

Υποδεικνύει ότι το προσωπικό τεχνικής υποστήριξης θα πρέπει να χειρίζεται τη συσκευή τηρώντας τις υποδείξεις του εγχειριδίου εγκατάστασης.UNICO AIR ON/OFF EL - 5

0.3 - ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

1. Το έγγραφο είναι εμπιστευτικό σύμφωνα με το νόμο απαγορεύεται η

αναπαραγωγή ή η κοινοποίηση σε τρίτους χωρίς τη ρητή άδεια της OLIMPIA SPLENDID. Οι συσκευές μπορούν να υποβληθούν σε ενη- μερώσεις και να φέρουν λεπτομέρειες διαφορετικές από εκείνες που απεικονίζονται, χωρίς αυτό να αποτελέσει ανασταλτικό παράγοντα για το περιεχόμενο αυτού του εγχειριδίου.

2. Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν να προχωρήσετε

σε οποιοδήποτε χειρισμό (εγκατάσταση, συντήρηση, χρήση) και ακολουθήστε πιστά όσα αναφέρονται στα επόμενα κεφάλαια.

3. Πρέπει να γίνουν γνωστές σε όλο το ενδιαφερόμενο προσωπικό και

στην εγκατάστασης του μηχανήματος οι παρούσες οδηγίες.

4. Η κατασκευάστρια εταιρία δεν αναλαμβάνει καμιά ευθύνη για τραυ-

ματισμούς σε άτομα ή πράγματα που προκύπτουν από μη τήρηση των κανονισμόν που περιεχέι το παρόν εγχειρίδιο.

Η κατασκευάστρια εταιρία διατηρεί κάθε νόμιμο δικαίωμα ώστε να επιφέρει τροποποιήσεις σε οποιαδήποτε στιγμή στα μοντέλα του, διατηρώντας τα βασικά χαρακτηριστικά που περιγράφονται στο παρόν εγχειρίδιο.

6. Η εγκατάσταση και συντήρηση του εξοπλισμού για τον κλιματισμό

μπορεί να είναι επικίνδυνη καθώς στο εσωτερικό μπορεί να υπάρχει ψυκτικό αέριο υπό πίεση και ηλεκτρικά εξαρτήματα υπό τάση. Επομένως η εγκατάσταση, η πρώτη εκκίνηση και οι ακόλουθες φάσεις συντήρησης, εκτός από τον καθαρισμό και ή το πλύσιμο του φίλτρου αέρα περιβάλλοντος, πρέπει να γίνονται αποκλειστικά από εξουσιοδοτημένο προσωπικό.

7. Οι εγκαταστάσεις που πραγματοποιούνται εκτός προβλεπόμενων

προειδοποιήσεων του εγχειριδίου και εκτός προβλεπόμενων ορίων θερμοκρασίας καθιστούν άκυρη την εγγύηση.

8. Η συνήθης συντήρηση των φίλτρων και ο γενικός εξωτερικός καθα-

ρισμός μπορούν επίσης να πραγματοποιηθούν από τον χρήστη, καθώς δεν απαιτούν δύσκολες ή επικίνδυνες εργασίες.

Κατά τη διάρκεια της εγκατάστασης και σε κάθε χειρισμό συντήρησης, είναι απαραίτητη η τήρηση των προειδοποιήσεων που αναφέρονται στο παρόν εγχειρίδιο και στις ανάλογες ετικέτες που βρίσκονται στο εσωτερικό των συσκευών καθώς και η λήψη κάθε μέτρου κοινής λογικής ΚΑΤΑ ΤΗ ΧΡΗΣΗ ΗΛΕΚΤΡΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ, ΠΡΕΠΕΙ ΠΑΝΤΑ ΝΑ ΤΗΡΟΥΝΤΑΙ ΟΙ ΒΑΣΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΩΣΤΕ ΝΑ ΜΕΙΩΘΟΥΝ ΟΙ ΚΙΝΔΥΝΟΙ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ ΚΑΙ ΤΡΑΥΜΑΤΙΣΜΩΝ ΣΕ ΑΤΟΜΑ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ ΟΣΩΝ ΑΚΟΛΟΥΘΟΥΝ:EL - 6

και των Κανονισμών Ασφαλείας που ισχύουν στον χώρο εγκατάστασης.

10. Είναι απαραίτητο να φοράτε πάντα γάντια και γυαλιά προστασίας

για να πραγματοποιείτε παρεμβάσεις στην πλευρά του ψυκτικού των

Τα κλιματιστικά δεν πρέπει να εγκαθίστανται σε περιβάλλοντα με την παρουσία εύφλεκτων αερίων, εκρηκτικών αερίων, σε πολύ υγρό περιβάλλον (πλυντήρια, θερμοκήπια κλπ.) ή σε χώρους όπου υπάρ- χουν και άλλες μηχανές που παράγουν ισχυρή πηγή θερμότητας.

12. Σε περίπτωση αντικατάστασης εξαρτημάτων, χρησιμοποιήστε

αποκλειστικά αυθεντικά ανταλλακτικά OLIMPIA SPLENDID.

Για να αποφύγετε τυχόν κίνδυνο ηλεκτροπληξίας, είναι απαραίτητο να αποσυνδέετε το φις από την πρίζα πριν από την εκτέλεση των εργασιών συντήρησης στις συσκευές.

14. Οι κεραυνοί, τα αυτοκίνητα σε κοντινή απόσταση και τα κινητά τη-

λέφωνα ενδέχεται να προκαλέσουν δυσλειτουργίες. Αποσυνδέστε από την ηλεκτρική τροφοδοσία τη μονάδα για μερικά δευτερόλεπτα και επανεκκινήστε τον κλιματισμό.

15. Κατά τις βροχερές ημέρες συνιστάται η αποσύνδεση της ηλεκτρι-

κής τροφοδοσίας για την αποφυγή βλαβών που ενδέχεται να προκαλέσουν οι κεραυνοί.

Αν η μονάδα παραμείνει σε αχρησία για μεγάλο χρονικό διάστημα, ή δεν βρίσκεται κανείς μέσα στο δωμάτιο κλιματισμού, συνιστάται να αποσυνδέεται την ηλεκτρική τροφοδοσία, για την αποφυγή ατυχημάτων.

17. Μη χρησιμοποιείτε υγρά ή διαβρωτικά απορρυπαντικά για να καθα-

ρίσετε τη μονάδα, μην ψεκάζετε με νερό ή άλλα υγρά στη μονάδα καθώς μπορεί να προκαλέσουν βλάβη στα πλαστικά εξαρτήματα ή και ηλεκτροπληξία.

18. Μην βρέχετε την εσωτερική μονάδα και το τηλεχειριστήριο.

Ενδέχεται να προκληθούν βραχυκυκλώματα ή πυρκαγιές.

19. Σε περίπτωση προβλημάτων δυσλειτουργίας (για παράδειγμα:

ανώμαλος θόρυβος, κακή οσμή, καπνός, μη φυσιολογική αύξηση θερμοκρασίας, ηλεκτρική διαρροή κλπ.), αποσυνδέστε αμέσως την τροφοδοσία. Επικοινωνήστε με τον τοπικό αντιπρόσωπο.

20. Μην αφήνεται το κλιματιστικό σε λειτουργία σε μεγάλες περιόδους

υψηλής υγρασίας ή όταν είναι ανοιχτές πόρτες ή παράθυρα. Η υγρασία θα μπορούσε να συμπυκνωθεί και να βρέξει ή να βλάψει τα έπιπλα.

21. Μην αποσυνδέετε το καλώδιο τροφοδοσίας κατά τη διάρκεια της

λειτουργίας. Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.UNICO AIR ON/OFF EL - 7

22. Μην αγγίζετε (εφόσον λειτουργεί) τη συσκευή με βρεγμένα χέρια.

Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

23. Μην τοποθετείτε τη θέρμανση ή άλλες συσκευές κοντά στο καλώδιο

τροφοδοσίας. Κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

24. Δώστε προσοχή ώστε να μη διεισδύσει το νερό στα ηλεκτρικά

μέρη. Ενδέχεται να προκληθούν πυρκαγιές, βλάβες στο προϊόν ή ηλεκτροπληξία.

25. Μην ανοίγετε τη μάσκα εισαγωγής αέρα ενώ η συσκευή λειτουργεί.

Κίνδυνος τραυματισμού, ηλεκτροπληξίας ή βλάβης του προϊόντος.

26. Μην μπλοκάρετε την είσοδο και την έξοδο της ροής αέρα, μπορεί

να προκληθεί βλάβη στο προϊόν.

27. Μην βάζετε τα δάχτυλα ή άλλα αντικείμενα στην είσοδο ή την

έξοδο αέρα όσο η συσκευή βρίσκεται σε λειτουργία. Η παρουσία αιχμηρών μερών και η κίνηση μπορεί να προκαλέσουν τραυμα-

28. Μην πίνετε το νερό που βγαίνει από τη συσκευή.

Δεν είναι υγιεινό και θα μπορούσε να προκαλέσει σοβαρά προβλή- ματα υγείας.

29. Παρουσία διαρροών αερίου από άλλο εξοπλισμό, αερίστε καλά

το χώρο πριν ενεργοποιήσετε το κλιματιστικό.

30. Μην αποσυναρμολογείτε και μην κάνετε αλλαγές στη συσκευή.

31. Αερίζετε καλά το περιβάλλον αν χρησιμοποιείτε παράλληλα σόμπα,

32. Μην χρησιμοποιείτε τη συσκευή για διαφορετικούς σκοπούς από

αυτούς που προορίζεται.

33. Τα άτομα που εργάζονται ή παρεμβαίνουν σε ένα κύκλωμα ψύξης

πρέπει να διαθέτουν επαρκή πιστοποίηση, η οποία εκδίδεται από διαπιστευμένο οργανισμό αξιολόγησης και πιστοποιεί την ικανότητα ασφαλούς χειρισμού των ψυκτικών μέσων σύμφωνα με προδιαγρα- φές αξιολόγησης που αναγνωρίζονται από τις ενώσεις του τομέα.

34. Μην απελευθερώνετε αέριο R410A στην ατμόσφαιρα. Το R410A είναι

ένα φθοριούχο αέριο θερμοκηπίου με δυναμικό υπερθέρμανσης του πλανήτη (Global Warming Potential - GWP) = 2088.

35. Η συσκευή που περιγράφεται στο παρόν εγχειρίδιο συμμορφώ-

νεται με τους Ευρωπαϊκούς Κανονισμούς.

• ECODESIGN 2009/125/EC, 206/2012/EU

• ENERGY LABELLING 2012/30/EU, 626/2011/EU και τυχόν μετέπειτα ενημερώσεις.EL - 8

0.4 - ΣΗΜΕΙΩΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΑ ΦΘΟΡΙΟΥΧΑ ΑΕΡΙΑ

• Αυτή η συσκευή κλιματισμού περιέχει φθοριούχα αέρια. Για συγκεκριμένες πληροφορίες σχετικά με τον τύπο και την ποσότητα του αερίου, ανατρέξτε στην πινακίδα δεδομένων που έχει αναρτηθεί στη μονάδα.

• Η εγκατάσταση, η τεχνική υποστήριξη, η συντήρηση και η επισκευή της συσκευής πρέπει να γίνεται από πιστοποιημένο τεχνικό.

• Οι εργασίες απεγκατάστασης και ανακύκλωσης του προϊόντος πρέπει να εκτελούνται από πιστοποιημένο τεχνικό προσωπικό.

• Αν υπάρχει εγκατεστημένη συσκευή ανίχνευσης διαρροών στο σύστημα, είναι απαραίτητο να ελέγχετε για διαρροές τουλάχιστον κάθε 12 μήνες.

• Κατά τη διεξαγωγή ελέγχων σχετικά με την απουσία διαρροών στη μονάδα, συνιστάται να τηρείτε λεπτομερές αρχείο όλων των επιθεωρήσεων.

ΤΟ ΠΑΡΟΝ ΠΡΟΪΟΝ ΘΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ ΜΟΝΟ ΒΑΣΕΙ ΤΩΝ ΠΡΟΔΙΑΓΡΑΦΩΝ ΠΟΥ ΥΠΟΔΕΙΚΝΥΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ. Η ΔΙΑΦΟΡΕΤΙΚΗ ΑΠΟ ΑΥΤΗ ΠΟΥ ΠΡΟΔΙΑΓΡΑΦΕΤΑΙ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ. Ο ΚΑΤΑΣΚΕΥ- ΑΣΤΗΣ ΔΕΝ ΑΝΑΛΑΜΒΑΝΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΓΙΑ ΤΡΑΥΜΑΤΙΣΜΟΥΣ ΣΕ ΑΤΟΜΑ Η ΠΡΑΓΜΑΤΑ ΠΟΥ ΠΡΟΚΥΠΤΟΥΝ ΑΠΟ ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΚΑΝΟΝΙΣΜΩΝ ΠΟΥ ΠΕΡΙΕΧΕΙ ΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ.

0.5 - ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

• Το κλιματιστικό πρέπει να χρησιμοποιείται μόνο για την παραγωγή ζεστού ή κρύου αέρα (κατ’επιλογή) με μόνο σκοπό να κάνει την θερμοκρασία του περιβάλλοντος ευχάριστη.

• Μια ακατάλληλη χρήση της συσκευής (εξωτερική ή εσωτερική) με πιθανές βλάβες σε πρόσωπα, πράγματα ή ζώα αφαιρεί από την OLIMPIA SPLENDID κάθε ευθύνη.

0.6 - ΠΕΡΙΟΧΕΣ ΚΙΝΔΥΝΟΥ

• Τα κλιματιστικά δεν πρέπει να εγκαθίστανται σε περιβάλλοντα με την παρουσία εύφλεκτων αερίων, εκρηκτικών αερίων, σε πολύ υγρό περιβάλλον (πλυντήρια, θερμοκήπια κλπ.) ή σε χώρους όπου υπάρχουν και άλλες μηχανές που παράγουν ισχυρή πηγή θερμότητας, κοντά σε πηγή αλμυρού νερού ή θειωμένου νερού.UNICO AIR ON/OFF MODE D’EMPLOI ET D’ENTRETIENINSTRUCTION FOR USE AND MAINTENANCEISTRUZIONI PER USO E MANUTENZIONEINSTRUCCIONES PARA EL USO Y EL MANTENIMIENTOΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣHINWEISE FÜR DIE VERWENDUNG UND PFLEGEINSTRUÇÕES PARA O USO E MANUTENÇÃO

1 - ΠΕΡΙΓΡΑΦΗ ΣΥΣΚΕΥΗΣ

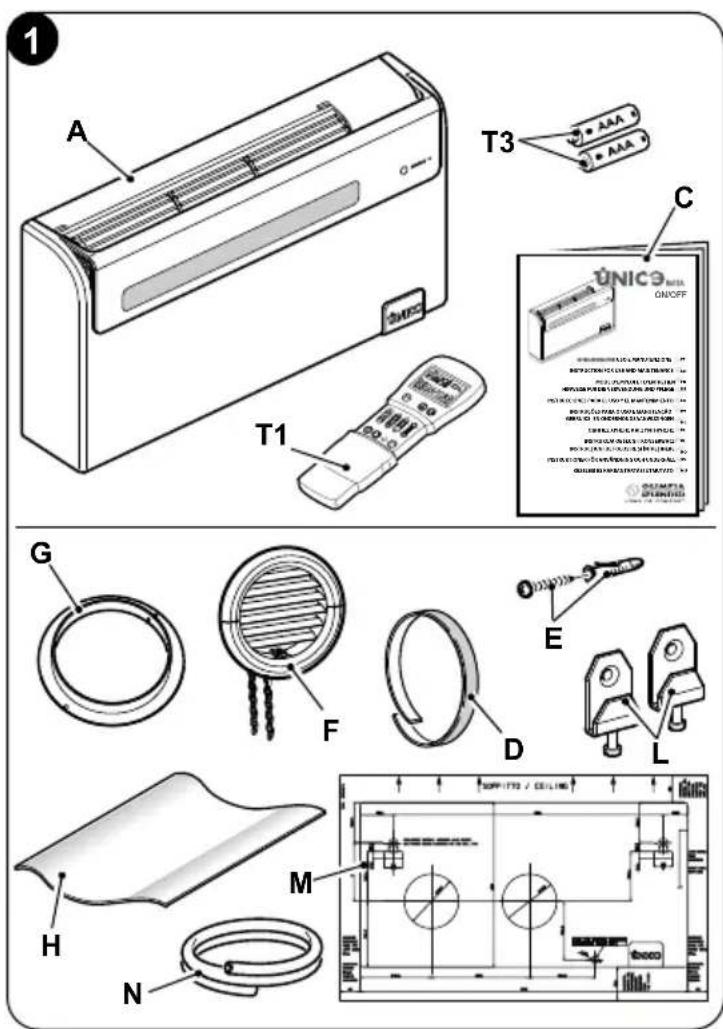

1.1 - ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ ΠΟΥ ΠΑΡΕΧΟΝΤΑΙ

Οι μονάδες που συνθέτουν το σύστημα κλιματισμού συσκευάζονται χωριστά σε χαρτόνι. Οι συσκευασίες μπορεί να μεταφερθούν, ανά μεμονωμένες μονάδες, στα χέρια δύο εργαζόμενων ή φορτωμένα σε ένα όχημα μεταφοράς ακόμα και στοιβαγμένα για μέγιστο αριθμό τριών συσκευασιών εφόσον πρόκειται για εσωτερική μονάδα ή μεμονωμένα για την εξωτερική μονάδα. Πρωτού να περάσετε στη συναρμολόγηση καλό είναι να έχετε τα πάντα προσβάσιμα. A. Συσκευή UNICO Air ON/OFF T1. Τηλεχειριστήριο C. Εγχειρίδιο χρήσης και συντή- ρησης + εγγύηση D. Αυτοκόλλητη μονωτική ταινία (ποσότητα 2) E. Κιτ με βίδες και ούπα

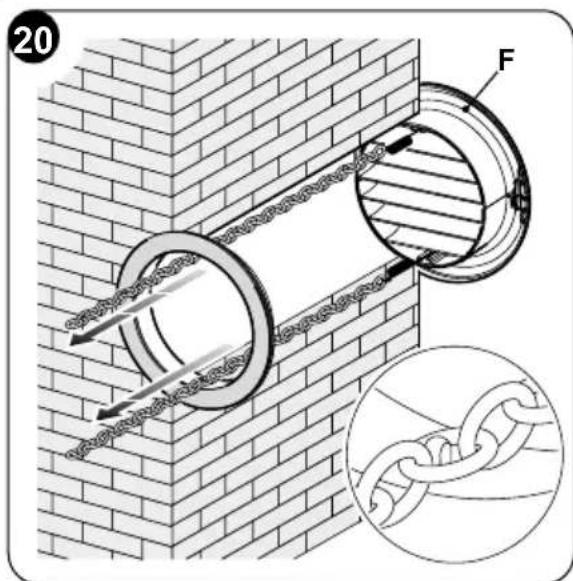

Εξωτερικές γρίλιες εισόδου και εξόδου αέρα συνοδεία αλυσίδων και κιτ για την εγκα- τάστασή τους (ποσότητα 2)

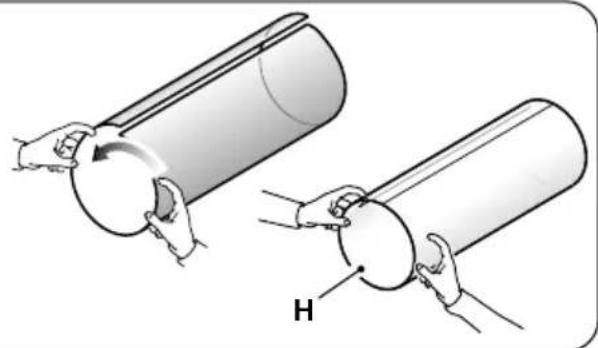

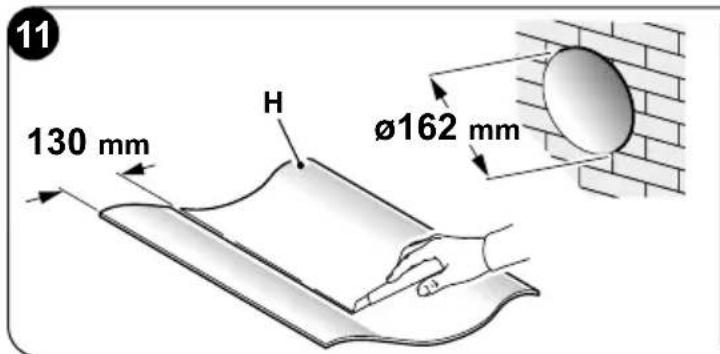

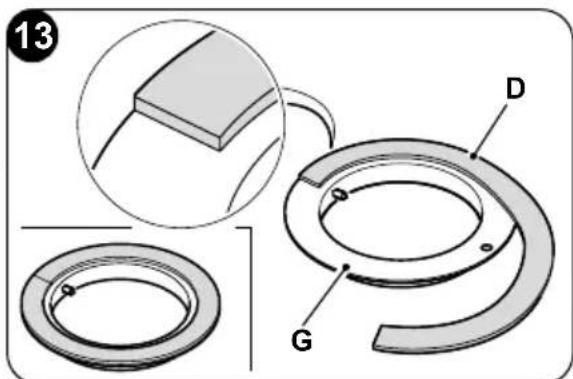

Εσωτερική φλάντζα (ποσότητα 2) H. Φύλλο για σωλήνες τοίχου (ποσότητα 2) H. Άγκιστρο για τοποθέτηση τοίχου (ποσότητα 2) M. Πρότυπο χαρτί για την δημι- ουργία οπών. N. Σωλήνας εκκένωσης συμπυ-

• ΜΗΝ χρησιμοποιείτε αέριο, βενζίνη ή άλλα εύφλεκτα υγρά κοντά στο κλιματιστικό.

Το κλιματιστικό δεν διαθέτει ανεμιστήρα για την παροχή φρέσκου αέρα μέσα στο δωμάτιο, αλλάξτε τον αέρα ανοίγοντας πόρτες και παράθυρα.

• Εγκαταστήστε πάντα έναν αυτόματο διακόπτη και προβλέψτε ένα αποκλειστικό κύκλωμα τροφοδοσίας.EL - 10

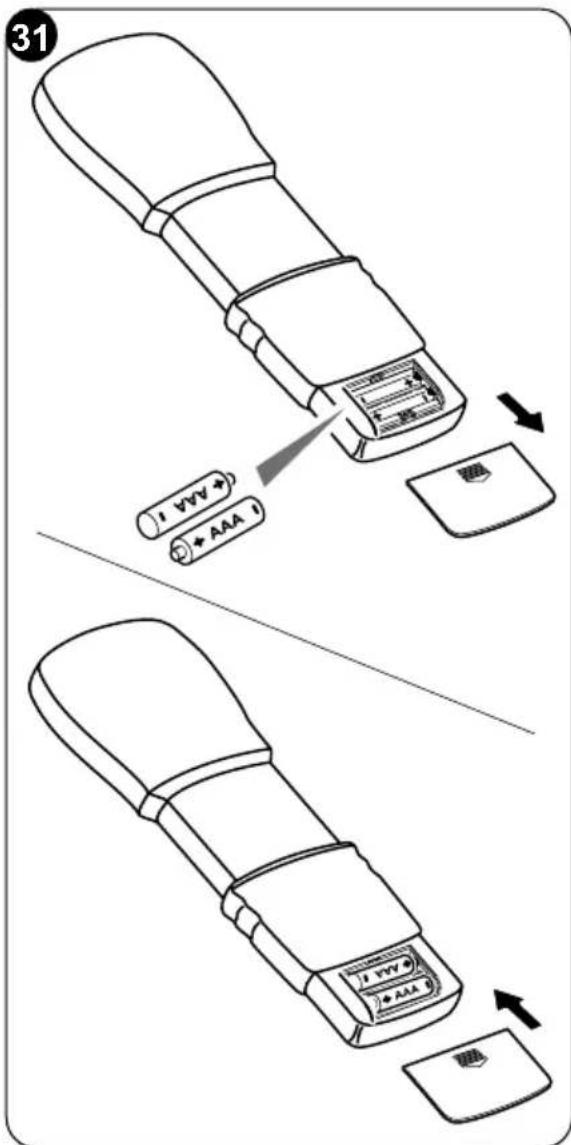

Οι μπαταρίες (Τ3) για το τηλεχειριστήριο, ποσότητα 2 = τύπου ΑΑΑ 1,5V, είναι απαραίτητα στοιχεία αλλά δεν παρέχονται.

Αποθηκεύστε τις συσκευασίες σε κλειστό και προστατευμένο από τα καιρικά στοιχεία περιβάλλον, απομονωμένες από το έδαφος με παλέτες ή δοκάρια. ΜΗΝ ΑΝΑΠΟΔΟΓΥΡΙΖΕΤΕ ΚΑΙ ΜΗΝ ΤΟΠΟΘΕΤΕΙΤΕ ΟΡΙΖΟΝΤΙΑ ΤΗ ΣΥΣΚΕΥΑΣΙΑ.

1.3 - ΠΑΡΑΛΑΒΗ ΚΑΙ ΑΠΟΣΥΣΚΕΥΑΣΙΑ

Η συσκευασία αποτελείται από κατάλληλο υλικό και εκτελείται από εξειδικευμένο

Οι μονάδες παραδίδονται πλήρεις και σε άριστη κατάσταση, ωστόσο, για να ελέγξετε την ποιότητα των υπηρεσιών μεταφοράς, ακολουθήστε τις παρακάτω οδηγίες: a. Μετά την παραλαβή της συσκευασίας, ελέγξτε αν η συσκευασία έχει υποστεί ζημιά, αν ναι, αποσύρετε τα εμπορεύματα με επιφύλαξη, παρέχοντας φωτογραφίες τυχόν εμφανών ζημιών. b. Αφαιρέστε τη συσκευασία ελέγχοντας την παρουσία κάθε εξαρτήματος με τη βοήθεια των καταλόγων συσκευασίας. c. Βεβαιωθείτε ότι τα εξαρτήματα δεν έχουν υποστεί ζημιά κατά τη μεταφορά, αν έχουν υποστεί ζημιά, εντός 3 ημερών από την παραλαβή ενημερώστε τον αποστολέα για τυχόν ζημιά με συστημένη επιστολή με απόδειξη παραλαβής παρουσιάζοντας φωτογραφίες. d. Προσέξτε κατά την αποσυσκευασία και την εγκατάσταση του εξοπλισμού. Τα αιχμηρά μέρη μπορεί να προκαλέσουν τραυματισμό, δώστε ιδιαίτερη προσοχή στα άκρα της δομής και στα ελάσματα του συμπυκνωτή και του

Καμία πληροφόρηση που αφορά βλάβες δεν θα λαμβάνεται υπόψη μετά από 3 ημέρες από την παράδοση. Για οποιαδήποτε διαμάχη θα είναι αρμόδιο το δικαστήριο της Μπρέσια. Φυλάξτε τη συσκευασία τουλάχιστον για τη διάρκεια της περιόδου εγγύησης, για τυχόν αποστολές στο κέντρο τεχνικής υποστήριξης σε περίπτωση επισκευής. Απορρίψτε τα εξαρτήματα συσκευασίας σύμφωνα με τους κανονισμούς για τη διάθεση των αποβλήτων.UNICO AIR ON/OFF

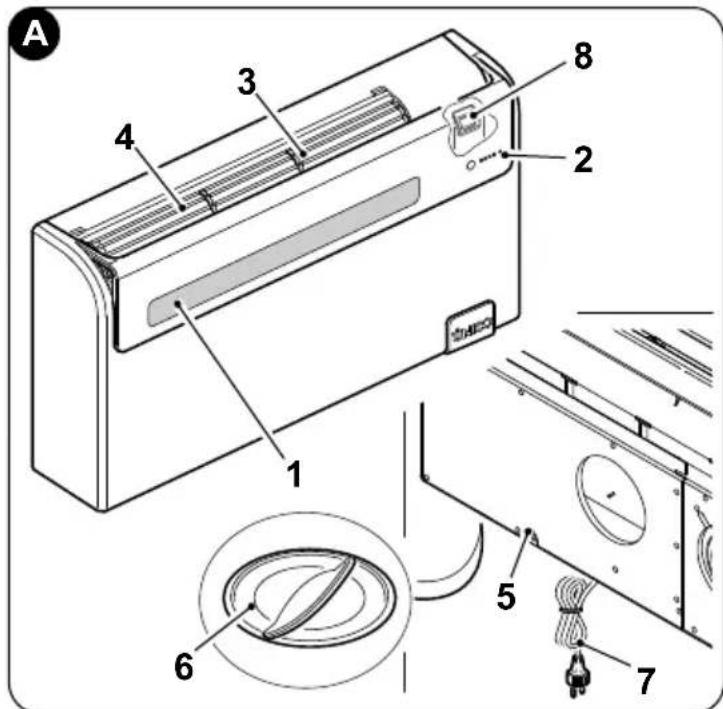

1.4 - ΠΕΡΙΓΡΑΦΗ ΕΞΑΡΤΗΜΑΤΩΝ ΣΥΣΚΕΥΗΣ (εικ.Α)

1. Περσίδα (Flap) εξόδου αέρα

2. Κονσόλα για την εμφάνιση

λειτουργιών και συναγερμών

3. Γρίλια εισόδου αέρα

5. Πορτάκι πρόσβασης απο-

στράγγισης συμπυκνώματος

6. Πορτάκι πρόσβασης απο-

στράγγισης συμπυκνώματος εκτάκτου ανάγκης

7. Καλώδιο τροφοδοσίας

2.1 - ΤΡΟΠΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Για τη σωστή εγκατάσταση και ορθή λειτουργία, ακολουθείστε προσεκτικά όσα αναγράφονται στο παρόν εγχειρίδιο. Η μη συμμόρφωση με τους προαναφερθέντες κανονισμούς, που μπορεί να προκαλέσει δυσλειτουργία του εξοπλισμού, απαλλάσσει την εταιρεία OLIMPIA SPLENDID από οποιαδήποτε εγγύηση και τυχόν ζημιά σε ανθρώπους, ζώα ή αντικείμενα. Είναι σημαντικό η ηλεκτρική εγκατάσταση να είναι σύμφωνη με τους κανονισμούς, να σέβεται τα όσα αναγράφονται στην τεχνική καρτέλα και να διαθέτει καλή γείωση.

2.2 - ΔΙΑΣΤΑΣΕΙΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΔΩΜΑΤΙΟΥ

• Πριν να εγκαταστήσετε το κλιματιστικό είναι απαραίτητος ο υπολογισμός των θερμικών θερινών φορτίων (και χειμερινών σε περίπτωση μοντέλων με αντλία θερμότητας) σε σχέση με το δωμάτιο.

• Όσο πιο σωστός είναι ο υπολογισμός τόσο πιο σωστά θα λειτουργεί το προϊόν.

• Για τον υπολογισμό είναι απαραίτητο να ληφθούν υπόψη οι ισχύοντες κανονισμοί.

• Για ιδιαιτέρως σημαντικές εφαρμογές σας συστήνουμε να απευθυνθείτε σε εξειδικευμένα θερμοτεχνικά γραφεία.min 60mm min 80mm min 60mm min 100mm

• Κατά το δυνατό πάντως πρέπει να προσπαθείτε να αποφεύγετε τα μεγάλα θερμικά φορτία με τις ακόλουθες τεχνικές. Σε μεγάλες τζαμαρίες που εκτίθενται στον ήλιο σημαντικές είναι οι εσωτερικές κουρτίνες ή καλύτερα η εξωτερική προστασία (περσίδες, βεράντες, ανακλαστικές ταινίες κλπ.). Το δωμάτιο που κλιματίζεται πρέπει να παραμένει κατά το δυνατόν κλειστό.

• Αποφύγετε τη χρήση προβολέων όπως αλογόνου υψηλής κατανάλωσης ή άλλων ηλεκτρικών συσκευών που απορροφούν πολλή ενέργεια (φουρνάκια, ατμοσίδερα, ψηστιέρες κλπ).

2.3 - ΕΠΙΛΟΓΗ ΤΟΠΟΘΕΣΙΑΣ ΜΟΝΑΔΑΣ

Για την επίτευξη της καλύτερης απόδοσης λειτουργίας και για την αποφυγή βλαβών ή επικίνδυνων συνθηκών, η θέση εγκατάστασης της εσωτερικής μονάδας πρέπει να πληροί τις ακόλουθες απαιτήσεις: a. Μην εκθέτετε τη συσκευή σε πηγές θερμότητας ή ατμού (εικ. 3). b. Βεβαιωθείτε ότι ο χώρος στα δεξιά, αριστερά είναι τουλάχιστον 60 mm και πάνω από τη μονάδα είναι τουλάχιστον 80 mm (εικ. 2). c. Το ύψος από το δάπεδο του κατώτερου καλωδίου της μονάδας πρέπει να είναι κατ’ ελάχιστο 100 mm για την επιτοίχια χαμηλή εγκατάσταση. Η απόσταση από την οροφή, σε περίπτωση εγκατάστασης ψηλά, πρέπει να είναι κατ’ ελάχιστο 80 mm (εικ. 2). d. Ο τοίχος στον οποίο πρόκειται να στερεωθεί η εσωτερική μονάδα πρέπει να είναι σταθερός, ανθεκτικός και κατάλληλος για να υποστηρίζει το βάρος της. e. Πρέπει να μπορεί να αφεθεί χώρος γύρω από τη μονάδα αρκετός για πιθανές εργασίες συντήρησης.UNICO AIR ON/OFF

f. Δεν πρέπει να υπάρχουν εμπόδια για την ελεύθερη κυκλοφορία αέρα από την επάνω είσοδο (κουρτίνες, φυτά, έπιπλα) αλλά και από μπροστά στην έξοδο αέρα· αυτό θα μπορούσε να προκαλέσει στροβιλισμούς που θα παρεμποδίζουν τη σωστή λειτουργία της συσκευής (εικ. 3). g. Μην ψεκάζετε νερό ή άλλα υγρά κανενός είδους απ’ ευθείας στη συσκευή (εικ. 3). h. Η συσκευή δεν πρέπει να βρίσκεται σε τέτοια θέση ώστε η ροή του αέρα να κατευθύνεται απευθείας στα άτομα που βρίσκονται κοντά (εικ. 3).

i. Μην πιέζετε ποτέ το άνοιγμα του πτερυγίου εκροής αέρα (εικ. 3).

l. Μην τοποθετείτε επάνω στις γρίλιες εισόδου αέρα μπουκάλια, τενεκεδάκια, ρούχα, άνθη ή οποιοδήποτε άλλο αντικείμενο (εικ. 3). m. Μην εγκαθιστάτε το κλιματιστικό απευθείας πάνω από μια οικιακή συσκευή (τηλεόραση, ραδιόφωνο, ψυγείο κλπ.) ή πάνω από μια πηγή θερμότητας (εικ. 3).EL - 14ΕΛΛΗΝΙΚΑ Η θέση εγκατάστασης πρέπει να επιλέγεται σε τοίχο που επικοινωνεί με το εξωτερικό.

Μόλις επιλεγεί, σύμφωνα με τα προηγούμενα κριτήρια, η σωστή θέση για την εγκατάσταση βεβαιωθείτε πως στα σημεία που επιλέξατε για τις οπές δεν υπάρχουν δομές ή εγκαταστάσεις (δοκάρια, κολώνες, υδραυλικοί σωλήνες, ηλεκτρικά καλώδια κλπ.) που θα εμποδίσουν την εκτέλεση των οπών που απαιτούνται για την εγκατάσταση. Ελέγξτε άλλη μια φορά πως δεν υπάρχουν εμπόδια για την ελεύθερη κυκλοφορία αέρα από τις οπές που θα γίνουν (φυτά ή σχετικά φυλλώματα, επιστρώσεις, περσίδες, σχάρες ή γρίλιες πολύ στενές

2.4 - ΤΟΠΟΘΕΤΗΣΗ ΜΟΝΑΔΑΣ

Το μέγιστο μήκος που επιτρέπεται για τους σωλήνες είναι το 1 m, οι σωλήνες πρέπει να είναι εσωτερικά λείοι και δεν μπορούν να γίνουν καμπύλες. Είναι απαραίτητο να χρησιμοποιήσετε τις γρίλιες που παρέχονται ή γρίλιες που διατηρούν τα ίδια χαρακτηριστικά.

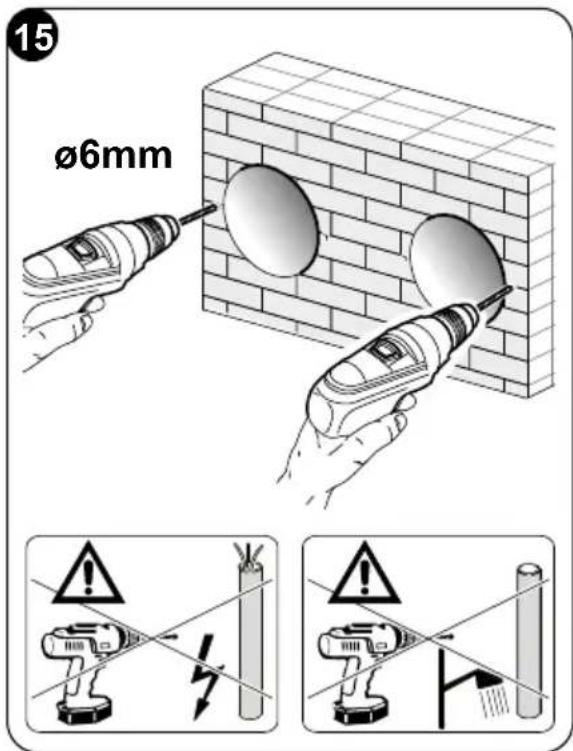

2.4.1 - Τρύπημα τοίχου

Η μονάδα για να λειτουργήσει απαιτεί τη δημιουργία δύο οπών στον τοίχο, όπως φαίνεται στο πρότυπο έντυπο· οι οπές πρέπει να έχουν διάμετρο 162 mm.

• Είναι δυνατή η εγκατάσταση της μονάδας UNICO AIR ON/OFF στη θέση της UNICO AIR ή UNICO AIR R32 χωρίς να μετατρέψετε τις οπές που ήδη υπάρχουν, με εξαίρεση μιας μικρής οπής που χρειάζεται για την αποστράγγιση του συμπυκνώματος, σε αυτήν την περίπτωση, για να μην βληθούν τα χαρακτηριστικά αφαιρέστε την πιθανή μόνωση από την οπή εκροής αέρα, ακόμα και τα στηρίγματα θα χρειαστούν νέες οπές.

• Το τρύπημα του τοίχου πρέπει να γίνει με κατάλληλα εργαλεία που διευκολύνει την εργασία και αποτρέπει ζημιές και υπερβολικές ενοχλήσεις στον πελάτη. Τα καλύτερα εργαλεία για το τρύπημα μεγάλων διαμέτρων τοίχου είναι τα ειδικά τρυπάνια (σωληνωτά τρυπάνια) με υψηλή ροπή στρέψης και ρυθμιζόμενη ταχύτητα ανάλογα με τη διάμετρο της επιθυμητής οπής.

• Για να αποφύγετε τη διάχυση υπερβολικής ποσότητας σκόνης, τα σωληνωτά τρυπάνια μπορούν να διαθέτουν συστήματα αναρρόφησης που αποτελούνται από ηλεκτρική σκούπα που συνδέεται με κάποιο εξάρτημα (τύπου βεντούζας) που μπαίνει κοντά στην κεφαλή τρυπήματος.UNICO AIR ON/OFF

• Για τη διενέργεια της οπής ακολουθήστε

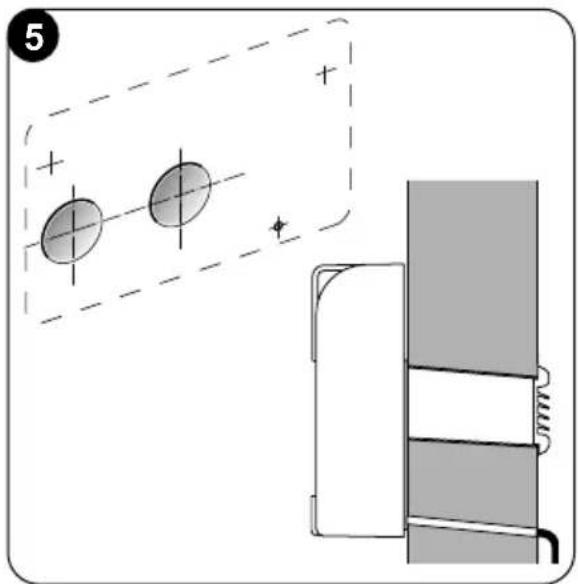

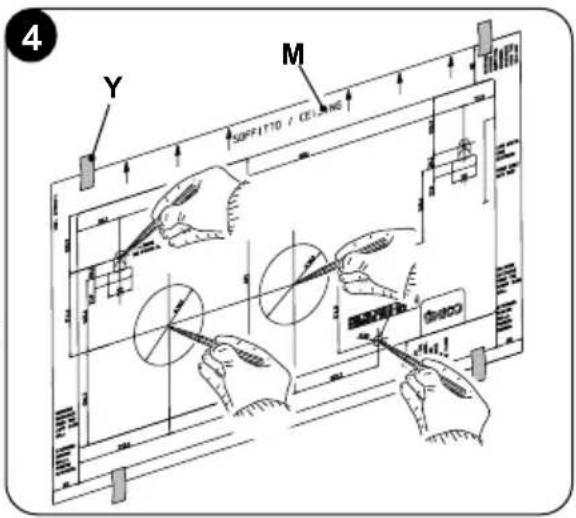

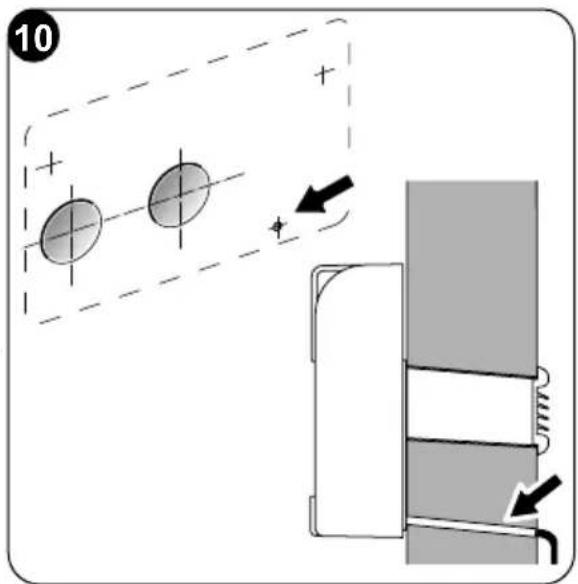

- Τοποθετήστε το πρότυπο έντυπο τρυπήματος (Μ) στον τοίχο υπολο- γίζοντας τις ελάχιστες αποστάσεις από την οροφή, το δάπεδο και τους πλαϊνούς τοίχους όπως εμφανίζονται στο ίδιο το πρότυπο το οποίο μπορεί να σταθεροποιηθεί με αυτοκόλλητη ταινία (Υ) (εικ. 4). - Χρησιμοποιώντας μικρό τρυπάνι ή περόνη, σημειώστε με προσοχή το κέντρο των οπών που θα κάνετε πριν τις πραγματοποιήσετε (εικ.4). - Χρησιμοποιώντας την κεφαλή του σωληνωτού τρυπανιού που αντι- στοιχεί σε 162 mm, κάντε δύο οπές για την είσοδο και έξοδο του αέρα. Οι οπές πρέπει να γίνουν με ελαφριά κλίση προς τα κάτω για να αποφευχθούν πιθανές επιστροφές νερού από τους σωλήνες (εικ.5).

Το μεγαλύτερο μέρος του υλικού που βγαίνει εξέρχεται προς τα έξω, οπότε πρέπει να προσέξετε πως δεν θα πέσει σε άτομα ή αντικείμενα. Για να αποφύγετε τη ρήξη του εξωτερικού σοβά πρέπει να προχωρήσετε με μεγάλη προσοχή στην τελική φάση του τρυπήματος μειώνοντας λίγο την πίεση που ασκείται από το

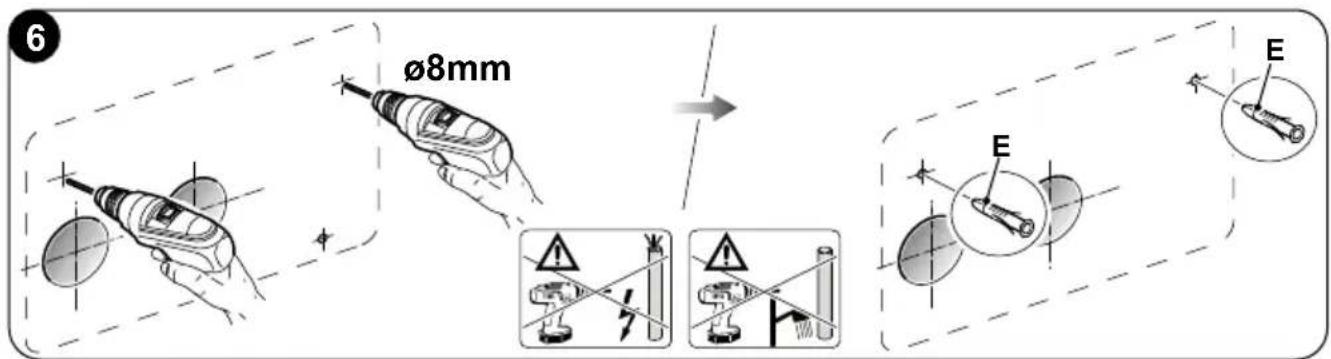

• Πραγματοποιήστε τις τρύπες, που έχετε προσημειώσει, για τα αντίστοιχα ούπα των στηριγμάτων (εικ. 6).min 300mm

EL - 16 Ελέγξτε προσεκτικά τα χαρακτηριστικά και την ακεραιότητα του τοίχου για την επιλογή κατάλληλων ούπα για κάθε περίσταση.

Ο κατασκευαστής δεν μπορεί να είναι υπεύθυνος για πιθανές υποεκτιμήσης της δομικής ακεραιότητας στήριξης που γίνεται από τον εγκαταστάτη. Σας καλούμε οπότε να είστε ιδιαίτερα προσεκτικοί με αυτή την εργασία, που, αν γίνει λάθος, μπορεί να προκαλέσει μεγάλες βλάβες σε άτομα ή αντικείμενα.

• Σε περίπτωση συσκευών με αντλία θερμότητας για τα οποία δεν προβλέπεται αποστράγγιση συμπυκνώματος μέσω τοίχου (βλέπε παράγραφο 2.4.2), είναι απαραίτητο να γίνει οπή στην ενδεικνυόμενη περιοχή στο πρότυπο έντυπο για να διευκολυνθεί η αποστράγγιση του συμπυκνώματος.

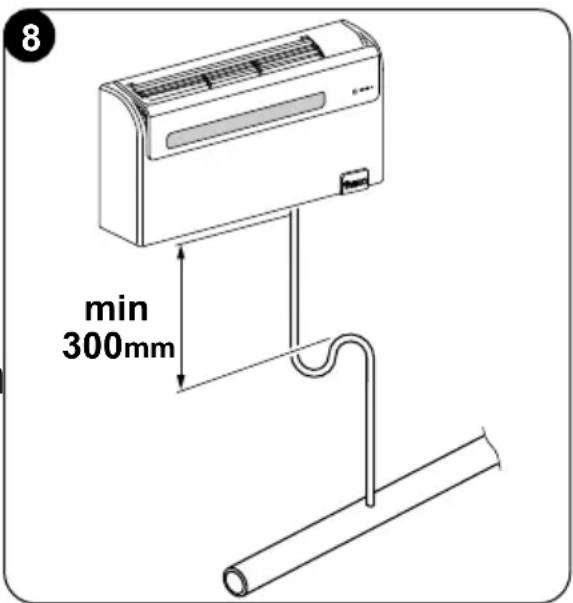

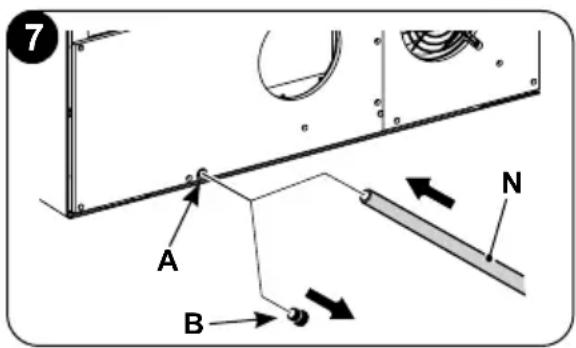

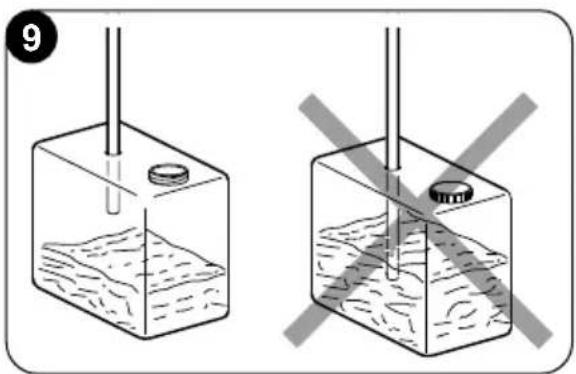

2.4.2 - Σύνδεση της γραμμής αποστράγγισης συμπυκνώματος

Για μηχανήματα με αντλία θερμότητας, το κλιματιστικό πρέπει να διαθέτει συνδεδεμένο σωλήνα αποστράγγισης συμπυκνώματος (εικ. 1 - αναφ. N) (παρέχεται) εγκατεστη- μένο στην κατάλληλη έξοδο (A). Πριν την εγκατάσταση του σωλήνα αποστράγγισης συμπυκ΄νωματος αφαιρέστε το καπάκι (Β) (εικ. 7). Μια ηλεκτροβαλβίδα εγγυάται την απορροή συμπυκνώματος από το εσωτερι- κό δοχείο όταν φτάνει στο μέγιστο επίπεδο.

• Για τα μηχανήματα μόνο ψύξης απαιτείται σύνδεση με σωλήνα αποστράγγισης συ- μπυκνώματος σε περίπτωση που προβλέ- πεται λειτουργία με χαμηλές εξωτερικές θερμοκρασίες (κατώτερες των 23°C).

• Η αποστράγγιση γίνεται μέσω βαρύτητας. Γι’ αυτό το λόγο είναι απαραίτητο η γραμμή αποστράγγισης να διαθέτει ελάχιστη κλίση σε κάθε σημείο τουλάχιστον 3%. Ο σωλήνας που θα χρησιμοποιήσετε πρέπει να είναι σκληρός ή εύκαμπτος με εσωτερική ελάχιστη διάμετρο 16 mm.

Σε περίπτωση που η γραμμή οδηγεί σε σύστημα αποχέτευσης, πρέπει να δημιουρ- γηθεί σιφόνι πριν την έξοδο του σωλήνα στην αποστράγγιση. Το σιφόνι πρέπει να βρίσκεται τουλάχιστον 300 mm κάτω από την έξοδο από το μηχάνημα (εικ.8).UNICO AIR ON/OFF

• Αν η γραμμή αποστράγγισης βγάζει σε δοχείο (δεξαμενή ή άλλο), αποφύγετε να είναι αυτό ερμητικά κλειστό και κυρίως ο σωλήνας αποστράγγισης να είναι πλήρως βυθισμένος στο νερό (δείτε εικ.9).

• Η οπή (J) για το πέρασμα του σωλήνα συμπυκνώματος πρέπει να έχει κλίση προς τα έξω (δείτε εικ.10). Η ακριβής τοποθεσία στην οποία θα βρίσκεται η είσοδος του σωλήνα σε σχέση με το μηχάνημα ορίζεται από το πρότυπο φύλλο τρυπήματος.

Δώστε προσοχή σε αυτήν την περίπτωση ώστε το νερό που βγαίνει να μην δημιουργεί βλάβες και ατυχήματα σε πράγματα ή πρόσωπα. Κατά τη χειμερινή περίοδο αυτό το νερό μπορεί να δημιουργήσει πλάκες πάγου στο

Όταν συνδέεται η αποχέτευση συμπυκνώματος, δώστε προσοχή ώστε να μην πιέζεται ο πλαστικός σωλήνας. Σε περίπτωση χειμερινής λειτουργίας με θερμοκρασίες ίσες ή κατώτερες του 0° C, για να σιγουρέψετε την αποστράγγιση, πρέπει να βεβαιωθείτε πως ο σωλήνας αποχέτευσης συμπυκνώματος προστατεύεται από το ψύχος. Σε περίπτωση παρατεταμένης χειμερινής λειτουργίας σε θερμοκρασίες κατώτερες των -5°C, εγκαταστήστε το προαιρετικό κιτ θέρμανσης δοχείου.

2.4.3 - Εγκατάσταση των διαδρομών αέρα και της εξωτερικής γρίλιας

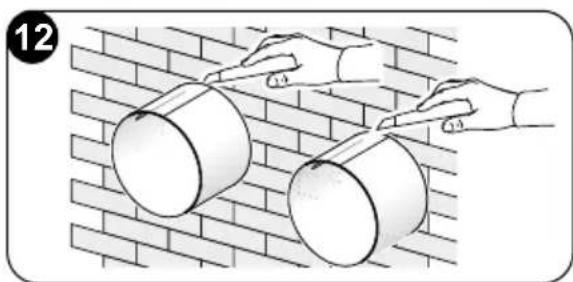

• Όταν κάνετε τις οπές (με το σωληνωτό τρυπάνι) τοποθετήστε μέσα το πλαστικό φύλλο (H) που παρέχεται με το κλιματιστικό (εικ. 11). Κόψτε από το φύλλο (Η) ένα κομμάτι 130 mm κατά μήκος (εικ. 11). Το μήκος των φύλλων πρέπει να είναι 65 mm μικρότερο από αυτό του τοίχου.ø162 mm 130 mm

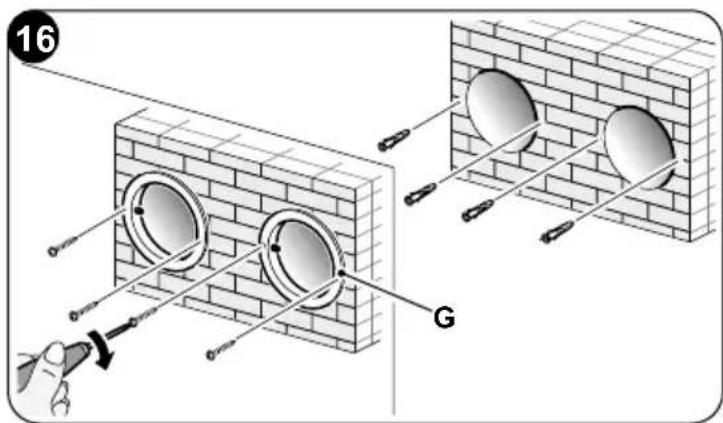

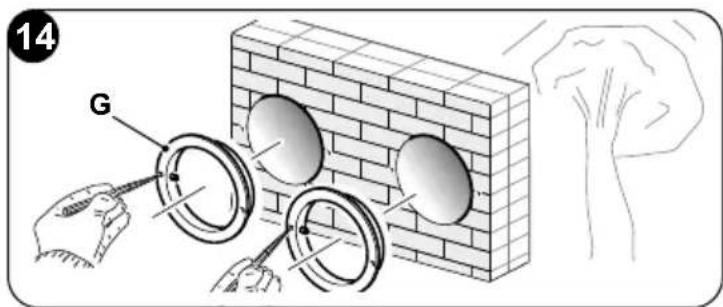

Τοποθετήστε στις φλάντζες του τοίχου (G) τις τσιμούχες (D) προσέχοντας να συμπίπτουν με το εξωτερικό όριο της φλάντζας όπως φαίνεται στην εικόνα 13. b. Σταθεροποιήστε τις δύο φλάντζες με 2 ούπα διαμέτρου 6 mm με τις δύο οπές σταθεροποίησης σε οριζόντια θέση (εικόνες 14 - 15 - 16).

• Τυλίξτε το φύλλο (H) και τοποθετήστε το στην οπή, προσέχοντας τη γραμμή σύνδεσης να είναι πάντα προς τα πάνω (εικ.11). Για να κόψετε το σωλήνα (Η) είναι αρκετό να χρησιμοποιήσετε ένα συνηθισμένο κόπτη (εικόνες 11 - 12). Για την τοποθέτηση της εξωτερικής γρίλιας κάντε τα παρακάτω:UNICO AIR ON/OFF

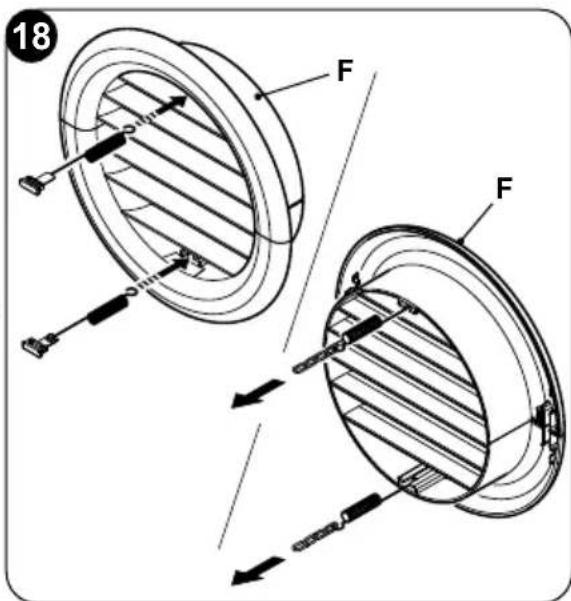

EL - 19 c. Εισάγετε την μικρή οπή, με το μακρύ στέλεχος, στο ελατήριο της περόνης στο καπάκι (σε αμφότερα τα εξαρτήματα) (εικ.17). d. Εισάγετε τα δύο καπάκια (με ελατήριο) στο εμπρόσθιο μέρος της εξωτερικής γρίλιας στις δύο έδρες της, τραβώντας μέχρι το κλικ (εικ.18) και έπειτα συνδέστε τις αλυσίδες στην οπή του

e. Κρατήστε με ένα χέρι τις δύο αλυσίδες που συνδέονται στη γρίλια· f. Διπλώστε τις εξωτερικές γρίλιες κρατώντας τες με το ελεύθερο χέρι στο σημείο που διπλώνουν και βάζοντας τα δάχτυλα στο εσωτερικό των πτερυγίων (εικ.19). g. Τοποθετήστε τον βραχίονα στον σωλήνα μέχρι να βγει εντελώς η γρίλια στο εξωτερικό h. Αφήστε να ανοίξει η γρίλια προσέχοντας να κρατάτε τα δάχτυλα μακριά από τα

i. Στρέψτε τη γρίλια έως ότου τα πτερύγια

να είναι οριζόντια και με κλίση προς τα

l. Τραβήξτε την αλυσίδα εντείνοντας το ελατήριο, έπειτα αγκιστρώστε το δαχτυλίδι της αλυσίδας στην περόνη της εσωτερικής φλάντζας όπου περνάνε οι σωλήνες (εικ. 20). m. Κόψτε με μια πένσα τους περίσσιους κρίκους της αλυσίδας.

Απαραίτητο να χρησιμοποιήσετε τις γρίλιες που παρέχονται (F), ή γρίλιες που διατηρούν τα ίδια χαρακτηριστικά.E

2.4.4 - Σύνδεση οπών στο μηχάνημα

Η μονάδα είναι κατασκευασμένη αποκλειστικά για σύνδεση με σωλήνες εξόδου και εισόδου αέρα διαμέτρου 162 mm.

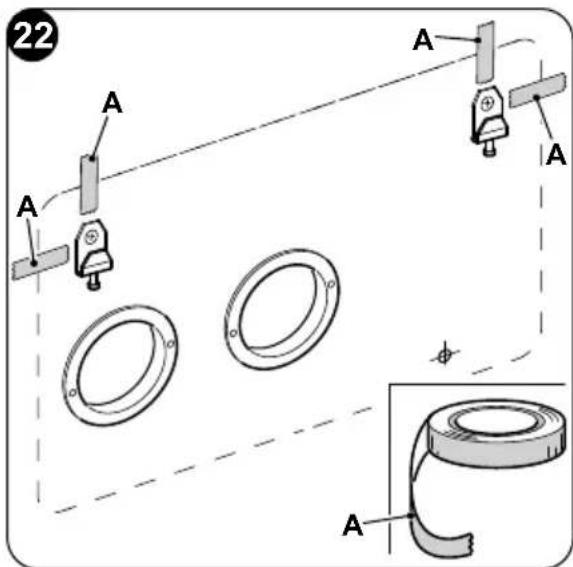

2.4.5 - Τοποθέτηση της συσκευής στη βάση στήριξης

Εργαζόμενοι στις δύο οπές από πριν (δείτε εικ. 6), σταθεροποιήστε τα στηρίγματα (L) στον τοίχο χρησιμοποιώντας τις βίδες και τα ούπα (Ε) που παρέχονται (εικ. 21). Αφού ελέγξετε ότι: τα στηρίγματα είναι καλά τοποθετημένα στον τοίχο, Ότι πληρούνται όλες οι συνθήκες (σε περίπτωση που χρειάζεται) για την ηλε- κτρική σύνδεση και την αποστράγγιση συμπυκνώματος, είναι δυνατό να αγκιστρώσετε το κλιματιστικό. Ακολουθήστε τα βήματα: a. Εφαρμόστε αυτοκόλλητη ταινία (Α) για να έχετε σημεία αναφοράς αγκίστρωσης της μονάδας (εικ. 22). Η ταινία μπορεί να αφαιρεθεί μόλις αγκιστρωθεί η μονάδα στον τοίχο. b. Σηκώστε το κλιματιστικό πιάνοντάς το από τα πλάγια στην κάτω βάση και αγκιστρώστε το στα στηρίγματα (L) (εικ. 23). Για να διευκολύνετε την επιχείρηση αγκίστρωσης, γείρετε ελαφρώς το κατώ- τερο σημείο της συσκευής προς εσάς.UNICO AIR ON/OFF EL - 21ΕΛΛΗΝΙΚΑ

• Οι διεργασίες ηλεκτρικής σύνδεσης και εγκατάστασης αποστράγγισης συμπυκνώματος πρέπει να γίνουν με τη συσκευή μακριά από τον τοίχο με μια ξήλινη σφήνα ή άλλο ανάλογο αντικείμενο (δείτε εικ. 24).

• Στο τέλος των εργασιών βεβαιωθείτε με προσοχή πως δεν υπάρχουν ρωγμές πίσω από την πλάτη του κλιματιστικού (η μόνωση πρέπει να εφάπτεται καλά στον τοίχο) κυρίως στην περιοχή των σωληνώσεων εισόδου και εξόδου αέρα.

2.4.6- Ηλεκτρική σύνδεση

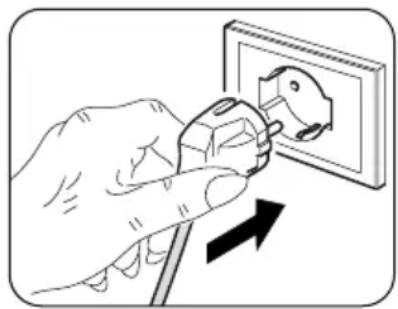

Η συσκευή διαθέτει ένα καλώδιο τροφοδοσίας με φις(σύνδεση τύπου Υ). Στην περίπτωση χρήσης πρίζας ρεύματος κοντά στη συσκευή δεν χρειάζεται παρά να τοποθετήσετε το φις.

Πριν προχωρήσετε στη σύνδεση του κλιματιστικού βεβαιωθείτε ότι:

• Οι τιμές τάσης και συχνότητας της τροφοδοσίας συμμορφώνονται με τις προδιαγραφές των στοιχείων της πινακίδας της συσκευής.

Η γραμμή ισχύος είναι εξοπλισμένη με μια αποτελεσματική σύνδεση γείωσης και είναι σωστά σχεδιασμένη για τη μέγιστη κατανάλωση του κλιματιστικού (ελάχιστη διατομή καλωδίων 1,5mm2).

• Ο εξοπλισμός πρέπει να τροφοδοτείται μόνο μέσω πρίζας συμβατής με το παρεχόμενο βύσμα.

Οποιαδήποτε αντικατάσταση του καλωδίου τροφοδοσίας πρέπει να πραγματοποιείται αποκλειστικά από την υπηρεσία εξουσιοδοτημένης τεχνικής βοήθειας ή από προσωπικό με παρόμοια προσόντα. Στο δίκτυο ηλεκτρικής τροφοδοσίας της συσκευής θα πρέπει να έχει προβλεφθεί μία κατάλληλη πολυπολική διάταξη αποσύνδεσης, σύμφωνα με τους εθνικούς κανονισμούς εγκατάστασης. Σε κάθε περίπτωση, είναι απαραίτητο, να βεβαιώνεστε ότι η παροχή ηλεκτρικού ρεύματος διαθέτει αποτελεσματική γείωση και επαρκή προστασία από υπερφόρτωση ή/και βραχυκυκλώματα (συσήνεται η χρήση τηκόμενης ασφάλειας τύπου 10 ΑΤ ή άλλων συσκευών με αντίστοιχη λειτουργία).25

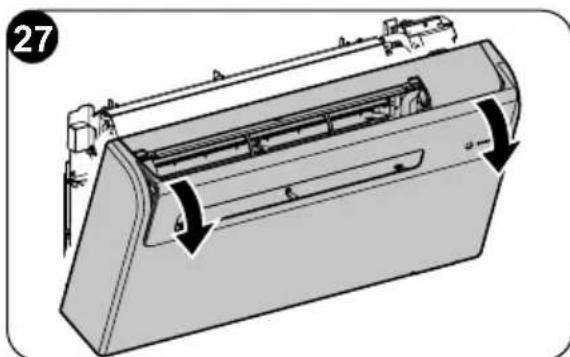

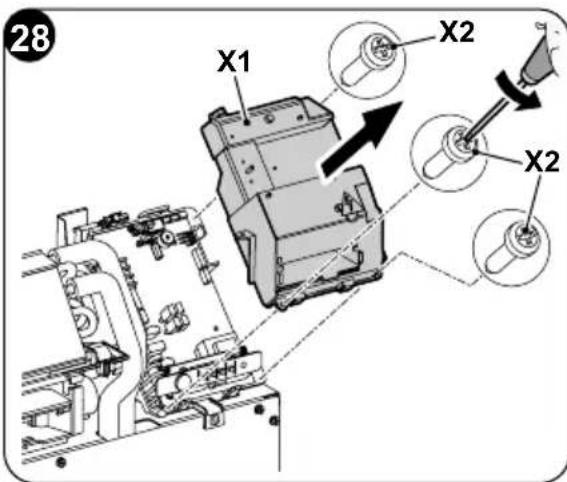

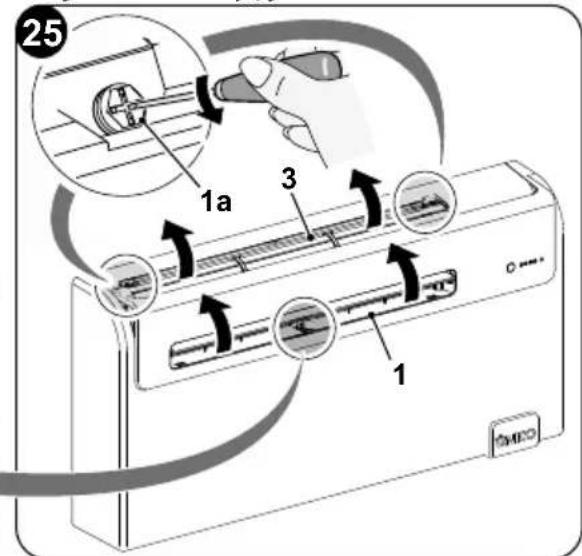

Για να αντικαταστήσετε το καλώδιο τροφοδοσίας κάντε τα εξής: a. Σηκώστε τη γρίλια εισόδου αέρα (3) και αφαιρέστε τις δύο βίδες (1a) (εικ. 25). b. Ανοίξτε τις περσίδες (1) και αφαιρέστε τη βίδα (1b) (εικ. 26). c. Αφαιρέστε το εμπρόσθιο κάλυμμα (εικ.27). d. Ξεβιδώστε τις τρεις βίδες στήριξης (Χ2) για να αφαιρέσετε το εμπρόσθιο καπάκι του ηλεκτρικού πίνακα (X1) (εικ. 28). e. Αφαιρέστε τον ηλεκτρικό πίνακα (X1) (εικ. 28). f. Ξεβιδώστε το σφιγκτήρα καλωδίου (J1) (εικ. 29). g. Ξεβιδώστε τις βίδες σταθεροποίησης καλωδίων ακροδεκτών (J2) (εικ. 29) h. Αφαιρέστε το υπάρχον καλώδιο και τοποθετήστε το νέο καλώδιο ακολου- θώντας την ίδια διαδρομή.

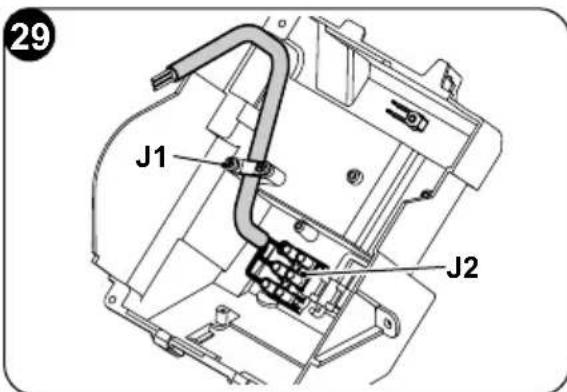

i. Σταθεροποιήστε τους τρεις πόλους του

καλωδίου στους ακροδέκτες (J2) και σφίξτε τις βίδες (εικ. 29). l. Σταθεροποιήστε το καλώδιο με το σφιγκτήρα (J1) (εικ. 29). m. Ξανακλείστε τον ηλεκτρικό πίνακα. n. Ξαναβάλτε το εμπρόσθιο καπάκι στο

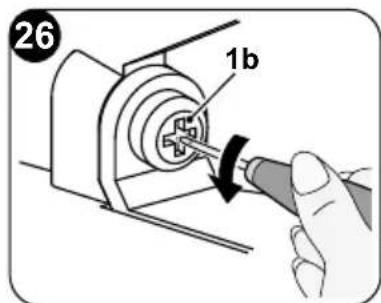

o. Βιδώστε τις βίδες (1a) και (1b).UNICO AIR ON/OFF

2.5 - ΡΥΘΜΙΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ ΨΗΛΆ/ΧΑΜΗΛΑ

Η μονάδα μπορεί να εγκατασταθεί χαμηλά στον τοίχο (κοντά στο δάπεδο) ή ψηλά στον τοίχο (κοντά στην οροφή). Ανάλογα με την εγκατάσταση (στην οροφή ή το δάπεδο) είναι αρκετό να τροποποιηθεί η ηλεκτρονική ρύθμιση ώστε να βελτιστοποιηθούν οι γωνίες ανοίγματος περσίδων εξόδου αέρα.

2.5.1 - Ρύθμιση των ηλεκτρονικών για εγκατάσταση χαμηλά ή ψηλά στον

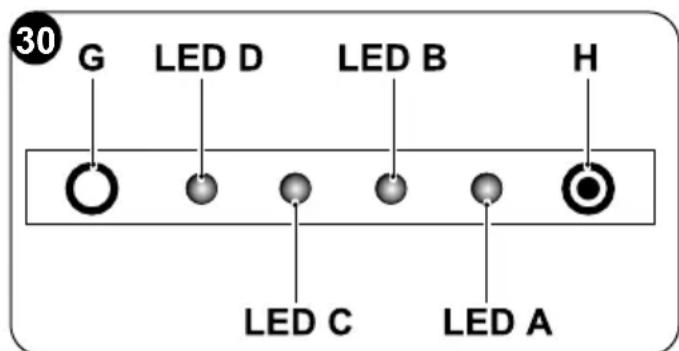

Επιχειρήστε όπως περιγράφεται (δείτε εικ. 30): a. Τοποθετήστε το φις στην πρίζα ρεύματος για να τροφοδοτήσετε το κλιματιστικό και έπειτα βεβαιωθείτε πως βρίσκεται σε λειτουργία stand-by. b. Βεβαιωθείτε πως όλα τα led της οθόνης είναι σβηστά; πατήστε και κρατήστε πατημένο το κουμπί reset H, μόλις ακουστεί το σήμα αφήστε το κουμπί. c. Για να ρυθμίσετε τη μονάδα για εγκατάσταση ψηλά στον τοίχο πατήστε το κουμπί reset H, θα ανάψει το LED C (κίτρινο). d. Για να ρυθμίσετε τη μονάδα για εγκατάσταση χαμηλά στον τοίχο πατήστε το κουμπί reset H, θα ανάψει το LED D (πράσινο). e. Περιμένετε μερικά δευτερόλεπτα μέχρι να επανέλθει η λειτουργία stand-by και βεβαιωθείτε πως όλα τα led της οθόνης έχουν σβήσει πριν ξεκινήσετε τη μονάδα. Κατά τη διάρκεια της ρύθμισης θα ανάψουν τα σημεία (c) και (d) αλλά και τα LED D (πράσινο) και LED A (κόκκινο).

Η εγκατάσταση και η ηλεκτρική σύνδεση της συσκευής πρέπει να γίνονται από εξειδικευμένο προσωπικό που διαθέτει τα νόμιμα προαπαιτούμενα. Οι οδηγίες για την εγκατάσταση περιέχονται στην αντίστοιχη παράγραφο του παρόντος εγχειριδίου.EL - 24ΕΛΛΗΝΙΚΑ Κανένα αντικείμενο ή δομικό εμπόδιο (έπιπλα, κουρτίνες, φυτά, φυλ- λώματα, παντζούρια κλπ.) δεν θα πρέπει να εμποδίζει τη φυσιολογική εκροή του αέρα είτε από τις εσωτερικές είτε από τις εξωτερικές γρίλιες.

• Μην στηρίζεστε ή χειρότερα κάθεστε στο σώμα του κλιματιστικού για να αποφύγετε μεγάλες ζημιές στα εξωτερικά μέρη.

• Μην κουνάτε με το χέρι την περσίδα εξόδου αέρα. Για να γίνει αυτό χρησιμοποιείτε πάντα το τηλεχειριστήριο.

• Σε περίπτωση διαρροής νερού από τη συσκευή είναι απαραίτητο να τη σβήσετε αμέσως και να αφαιρέσετε την ηλεκτρική τροφοδοσία. Καλέστε έπειτα το εγγύτερο εξουσιοδοτημένο κέντρο βοήθειας.

• Κατά τη διάρκεια λειτουργίας θέρμανσης το κλιματιστικό προβλέπει περιοδικά την απόψυξη πάγου που μπορεί να δημιουργηθεί στο εξωτερικό ψύκτη. Σε αυτή τη κατάσταση το μηχάνημα συνεχίζει να λειτουργεί αλλά δεν στέλνει θερμό αέρα στο περιβάλλον. Η διάρκεια αυτής της φάσης μπορεί να είναι από 3 λεπτά έως το μέγιστο των 10 λεπτών.

• Καθαρίζετε τακτικά το φίλτρο αέρα όπως περιγράφεται στην αντί- στοιχη παράγραφο (4.1.2).

Η συσκευή δεν πρέπει να εγκαθίσταται σε δωμάτια όπου δημιουργούνται εκρηκτικά αέρα ή όπου οι συνθήκες υγρασίας και θερμοκρασίας ξεπερ- νούν τα μέγιστα όρια που περιγράφονται στο εγχειρίδιο εγκατάστασης.

3.2 - ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΚΟΝΣΟΛΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΩΝ

Στο επάνω δεξί μέρος της συσκευής υπάρχουν κουμπιά και led των οποίων οι λειτουργίες περιγράφονται στην παράγραφο (4.3.3).

3.3 - ΧΡΗΣΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

Το τηλεχειριστήριο που παρέχεται με το κλιμα- τιστικό είναι το εργαλείο που σας επιτρέπει να χρησιμοποιείτε το μηχάνημα με τον πιο άνετο τρόπο. Είναι ένα εργαλείο που πρέπει να χειρίζεστε με προσοχή και ειδικότερα να:

Αποφεύγετε να το βρέχετε (δεν καθαρίζεται με νερό ούτε να αφήνεται σε άσχημες καιρικές

Αποφεύγετε τις πτώσεις ή τις βίαιες προσκρούσεις.

Αποφεύγετε την απευθείας έκθεση στο ηλιακό φως.UNICO AIR ON/OFF

• Το τηλεχειριστήριο λειτουργεί με υπέρυθρη τεχνολογία.

• Κατά τη διάρκεια χρήσης μην τοποθετείτε εμπόδια ανάμεσα στο τηλεχειριστήριο και τη συσκευή.

• Στην περίπτωση που στον ίδιο χώρο υπάρχουν κι άλλες συσκευές με τηλεχειριστήριο (TV, ραδιόφωνο, στερεοφωνικά, κλπ.), θα μπορούσαν να υπάρξουν παρεμβολές με συνέπεια την απώλεια του εκπεμπόμενου σήματος.

• Οι ηλεκτρονικές λάμπες και οι λάμπες φθορισμού θα μπορούσαν να παρεμβάλουν στην επικοινωνία του τηλεχειριστηρίου με τη

• Αφαιρέστε τις μπαταρίες σε περίπτωση μακράς περιόδου μη χρήσης του τηλεχειριστηρίου.

• Η οθόνη του τηλεχειριστηρίου απενεργοποιείται όταν είναι σε αδράνεια για μερικά δευτερόλεπτα, για να την ενεργοποιήσετε πάλι πατήστε οποιοδήποτε κουμπί.

Εισαγωγή μπαταριών (εικ. 31) Για να τοποθετήσετε σωστά τις μπαταρίες: a. Ανοίξτε τη θυρίδα της θήκης μπαταριών. b. Εισάγετε τις μπαταρίες στη θήκη, προσέχοντας την πολικότητα. Σεβαστείτε την πολικότητα που αναγράφεται στο πίσω μέρος της θήκης μπαταριών. c. Κλείστε σωστά το πορτάκι.

3.3.2 - Αντικατάσταση μπαταριών

Οι μπαταρίες αντικαθιστώνται όταν η οθόνη του τηλεχειριστηρίου δεν εμφανίζεται πλέον καθαρή ή όταν αυτό δεν αλλάζει πλέον ρυθμίσεις του κλιματιστικού. Χρησιμοποιείτε πάντα καινούριες μπα- ταρίες και αντικαταστήστε και τις δύο. Η χρήση παλαιών μπαταριών ή μπαταριών διαφορετικού τύπου μπορεί να προκαλέ- σει δυσλειτουργία στο τηλεχειριστήριο. Το τηλεχειριστήριο χρησιμοποιεί δύο ξηρές αλκαλικές μπαταρίες 1.5V (τύπου AAA.LR03) (εικ. 31).~8m

EL - 26ΕΛΛΗΝΙΚΑ Μετά την αντικατάσταση των μπαταριών, ρυθμίστε το ρολόι του τηλεχειριστηρίου.

Όταν αποφορτιστεί, η μπαταρία πρέπει να αντικαθίσταται και να απορρίπτεται στα ειδικά κέντρα συλλογής ή όπως προβλέπεται από τους τοπικούς κανονισμούς.

• Εάν δεν χρησιμοποιείτε το τηλεχειριστήριο για μερικές εβδομάδες ή περισσότερο, αφαιρέστε τις μπαταρίες. Τυχόν διαρροές των μπαταριών ενδέχεται να καταστρέψουν το τηλεχειριστήριο.

• Η μέση διάρκεια ζωής των μπαταριών, με κανονική χρήση, είναι περίπου έξι μήνες. Αντικαταστήστε τις μπαταρίες όταν δεν ακούτε πλέον το «μπιπ» με το πάτημα του κουμπιού στην εσωτερική μονάδα ή εάν δεν ανάβει η ένδειξη μετάδοσης στο τηλεχειριστήριο.

Μην επαναφορτίζετε και μην αποσυναρμολογείτε τις μπαταρίες. Μην πετάτε τις μπαταρίες στη φωτιά. Μπορεί να καούν ή να εκραγούν.

Αν το υγρό των μπαταριών πέσει στο δέρμα ή στα ρούχα, πλύνετε με προ- σοχή με καθαρό νερό. Μην χρησιμοποιείτε το τηλεχειριστήριο με μπαταρίες που έχουν διαρρεύσει. Οι χημικές ουσίες που περιέχουν οι μπαταρίες μπορούν να προκαλέσουν εγκαύματα ή άλλους κινδύνους για την υγεία.

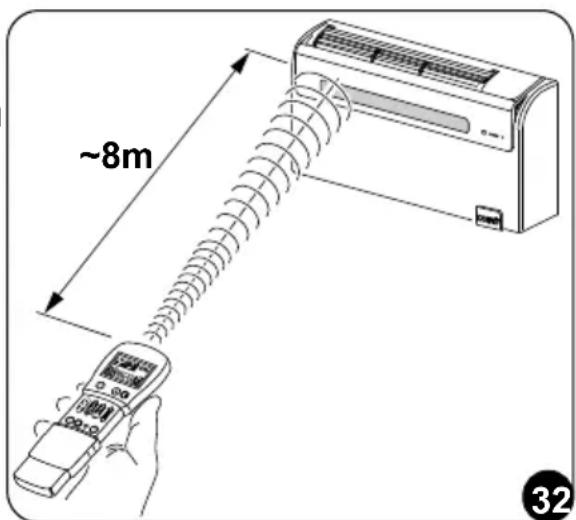

3.3.3 - Θέση του τηλεχειριστηρίου

• Κρατήστε το τηλεχειριστήριο σε μια θέση από την οποία το σήμα μπορεί να φτάσει στον δέκτη της εσωτερικής μονάδας (μέγιστη απόσταση περίπου 8 μέτρα - με τις μπαταρίες φορτισμένες) (εικ. 32). Η παρουσία εμποδίων (έπιπλα, κουρτίνες, τοίχοι κλπ.) μεταξύ του τηλεχειριστηρίου και της συσκευής μειώνει την εμβέλεια του τηλεχειριστηρίου.

3.4 - ΠΕΡΙΓΡΑΦΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ

Το τηλεχειριστήριο είναι η διεπαφή ανάμεσα στον χρήστη και το κλιματιστικό επομένως είναι πολύ σημαντικό να γνωρίζετε κάθε λειτουργία, τη χρήση των διάφορων εντολών και τα εμφανιζόμενα σύμβολα.UNICO AIR ON/OFF

3.4.1 - Περιγραφή κουμπιών του τηλεχειριστηρίου

B1 Ενεργοποίηση/απενεργοποίηση (Stand-by) μονάδας B2 Κουμπί ευεξίας (αυτόματο) B3 Κουμπί λειτουργίας νυχτερινής ευεξίας (SILENT) B4 Επιλέγτε τρόπο λειτουργίας - ψύξη > θέρμανση > ανεμιστήρα > αφύγρανση

B5 Αύξηση/μείωση ταχύτητας ανεμιστήρα B6 ρύθμιση ρολογιού/προγραμματισμός B7 Αύξηση/Μείωση επιθυμητής θερμοκρασίας/ρολόι/προγραμματισμός B8 Ενεργοποίηση/απενεργοποίηση λειτουργίας ταλάντευσης περσίδας εξόδου αέρα B9 Ενεργοποίηση/απενεργοποίηση συστήματος εναλλαγής αέρα FREE COOLING (δεν διατίθεται γι’ αυτό το

B10 Κουμπί RESET B11 Ενεργοποίηση/απενεργοποίηση προγραμμάτων

3.4.2 - Περιγραφή της οθόνης του τηλεχειριστηρίου

D1 Ένδειξη ταχύτητας ανεμιστήρα ή αυτόματου τρόπου λειτουργίας (AUTO) D2 Τρόπος λειτουργίας θέρμανσης D3 Τρόπος λειτουργίας ψύξης D4 Τρόπος λειτουργίας αφύγρανσης D5 Λειτουργία ανταλλαγής αέρα (μη διαθέσιμο γι’ αυτό το μοντέλο) D6 Νυχτερινή λειτουργία (SILENT) D7 Αυτόματη λειτουργία D8 - Πρόγραμμα 1 D9 - Πρόγραμμα 2 D10 Δείκτης θερμοκρασίας/ρολογιού30 EL - 28ΕΛΛΗΝΙΚΑ

3.5 - ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΛΕΙΤΟΥΡΓΙΩΝ ΚΛΙΜΑΤΙΣΤΙΚΟΥ

3.5.1 - Γενική εκκίνηση και διαχείριση λειτουργίας

• Το τηλεχειριστήριο διευκολύνει τον χειρισμό της εγκατάστασης. Για να εκπέμψει τις εντολές προς το κλιματιστικό θα πρέπει να κατευθύνετε το μπροστά μέρος του τηλεχειριστηρίου προς την κονσόλα της συσκευής. Η λήψη της εντολής που εκπέμπεται επιβεβαιώνεται από ένα ακουστικό σήμα.

• Η μέγιστη απόσταση από την οποία μπορεί να γίνει η λήψη εντολών αντιστοιχεί σε περίπου 8 μέτρα (με φορτισμένες μπαταρίες).

3.5.2 - Άναμμα συσκευής

Βεβαιωθείτε πως ο διακόπτης τροφοδοσίας (8) βρίσκεται στη θέση “I”.

• Πατήστε το κουμπί B1 στο τηλεχειριστήριο για να ενεργοποιήσετε το κλιματιστικό.

3.5.3 - Σβήσιμο συσκευής

• Πατήστε το κουμπί B1 στο τηλεχειριστήριο για να απενεργοποιήσετε (stand-by) το κλιματιστικό. Το σύστημα ελέγχου της μονάδας διαθέτει μνήμη, επομένως δεν χάνονται οι ρυθμίσεις στο σβήσιμο της συσκευής.

Σε περίπτωση παρατεταμένης μη χρήσης της συσκευής, αυτή πρέπει να απενεργοποιείται αποσυνδέοντας τον γενικό διακόπτη, ή βγάζοντας το φις από την πρίζα του ρεύματος.

3.5.4 - Λειτουργία σε “Ψύξη”

• Ρυθμίζοντας σε αυτόν τον τρόπο λειτουργίας τη συσκευή αφυγραίνει και ψύχει το περιβάλλον.

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D3 στην οθόνη του.

• Σε αυτόν τον τρόπο λειτουργίας είναι δυνατό να ρυθμίσετε την επιθυμητή θερμοκρασία και την ταχύτητα του ανεμιστήρα. Μετά από τρία λεπτά (κατ’ ανώτατο όριο) από την ενεργοποίηση του τρόπου λειτουργίας, ο συμπιεστής ξεκινά και η συσκευή αρχίζει να εκπέμπει

• Η έναρξη του συμπιεστή καταδεικνύεται από το άναμμα του LED B (πράσινο) που βρίσκεται στην κονσόλα (εικ.30).UNICO AIR ON/OFF EL - 29

3.5.5 - Λειτουργία μόνο σε “Αφύγρανση”

• Ρυθμίζοντας σε αυτόν τον τρόπο λειτουργίας τη συσκευή αφυγραίνει το περιβάλλον. Η ενεργοποίηση αυτής της λειτουργίας είναι επομένως ιδιαιτέρως χρήσιμη στις ενδιάμεσες εποχές, δηλαδή σε αυτές τις ημέρες (όπως για παράδειγμα τις βροχερές) κατά τις οποίες οι θερμοκρασία είναι γενικά ευχάριστη, αλλά η υπερβολική υγρασία προκαλεί ένα δυσάρεστο αίσθημα.

• Σε αυτή τη λειτουργία αγνοείται η ρύθμιση θερμοκρασίας περιβάλλοντος αλλά και η ρύθμιση ταχύτητας ανεμιστήρα που αντιστοιχεί πάντα στην ελάχιστη.

• Εξαφανίζεται επομένως από την οθόνη του τηλεχειριστηρίου (εικ.40-41) κάθε ένδειξη θερμοκρασίας και ταχύτητας ανεμιστήρα.

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D4 και το σύμβολο της αυτόματης λειτουργίας ανεμιστήρα D1.

• Με αυτόν τον τρόπο είναι φυσιολογικό η συσκευή να λειτουργεί με διακοπτόμενο

3.5.6 - Λειτουργία μόνο σε “Ανεμιστήρα”

• Η ρύθμιση αυτού του τρόπου λειτουργίας δεν επηρεάζει με κανέναν τρόπο τη θερμοκρασία ή την υγρασία του αέρα.

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο της αυτόματης λειτουργίας

3.5.7 - Λειτουργία μόνο σε “Ευεξία” (Αυτόματο)

• Σε αυττόν τον τρόπο, ανάλογα με την εσωτερική θερμοκρασία του δωματίου και την επιθυμητή ρυθμισμένη θερμοκρασία, ρυθμίζεται αυτόματα η θερμοκρασία της εγκατάστασης και η ταχύτητα του ανεμιστήρα (με εξαίρεση την λειτοργία “αφύγρανσης”).

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B2 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D7 στην οθόνη του.

3.5.8 - Λειτουργία “Θέρμανσης” (μόνο για τα μοντέλα με αντλία

• Χρησιμοποιώντας αυτόν τον τρόπο λειτουργίας η συσκευή θερμαίνει το περιβάλλον. Αυτή η λειτουργία διατίθεται μόνο για μοντέλα με αντλία θερμότητας (ΗΡ).

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε περισσότερες φορές το κουμπί B4 στο τηλεχειριστήριο έως ότου εμφανιστεί το σύμβολο D2 στην οθόνη του.

• Σε αυτόν τον τρόπο λειτουργίας είναι δυνατό να ρυθμίσετε την επιθυμητή θερμοκρασία και την ταχύτητα του ανεμιστήρα. Μετά από τρία λεπτά (κατ’ ανώτατο όριο) από την ενεργοποίηση του τρόπου λειτουργίας, ο συμπιεστής ξεκινά και η συσκευή αρχίζει να εκπέμπει ζέστη.30 EL - 30

• Η έναρξη του συμπιεστή καταδει- κνύεται από το άναμμα του LED B (πράσινο) που βρίσκεται στην κονσόλα (εικ.30). Η συσκευή προβλέπει περιοδικά, να πραγματοποιεί απόψυξη του ψύκτη. Για όλη τη διάρκεια αυτής της φάσης το κλιματιστικό δεν στέλνει θερμό αέρα στο περιβάλλον παρόλο που παραμένουν αναμμένα τα εσωτερικά όργανα με εξαίρεση τον ανεμιστήρα περιβάλλοντος αέρα. Όταν οι εξωτερικές θερμοκρασίες είναι χαμηλές θα μπορούσαν να υπάρξουν καθυστερήσεις στο πέρασμα από την ελάχιστη στη μεσαία ή τη μέγιστη ταχύτητα από τη στιγμή που εκπέμπεται το σήμα από το τηλεχειριστήριο. Ανάλογες καθυστερήσεις μπορούν να πραγματοποιηθούν στην ενεργοποίηση της ταλάντευσης του πτερυγίου. Μετά το σβήσιμο της μονάδας ο εσωτερικός ανεμιστήρας παραμένει σε λειτουργία για μερικά δευτερόλεπτα, μετά το πέρας των οποίων σταματά και κλείνουν αμφότερες οι περσίδες.

3.5.9 - Έλεγχος κατεύθυνσης ροής του αέρα

• Πατήστε το κουμπί B8 στο τηλεχειριστήριο για να ενεργοποιήσετε/απενεργοποιήσετε την συνεχή ταλάντευση του κινητού πτερυγίου εξόδου αέρα (1).

• Όταν είναι ενεργοποιημένη η συνεχής ταλάντευση, άλλο ένα πάτημα του κουμπιού B8 επιτρέπει το μπλοκάρισμα του πτερυγίου ώστε να επιτύχετε την κατεύθυνση της ροής του αέρα που επιθυμείτε. Η θέση του κινητού πτερυγίου δεν πρέπει ποτέ να ορίζεται με το

3.5.10 - Έλεγχος ταχύτητας του ανεμιστήρα

• Ο έλεγχος της ταχύτητας του ανεμιστήρα γίνεται μέσω του κουμπιού B5 (στο τηλεχειριστήριο).

• Πατώντας περισσότερες φορές αυτό το κουμπί η ταχύτητα αλλάζει με την ακόλουθη

Χαμηλή > Μεσαία > Υψηλή > Αυτόματη

• Όσο μεγαλύτερη είναι η ταχύτητα τόσο μεγαλύτερη είναι και η απόδοση της συσκευής, αλλά αυξάνεται και ο θόρυβος.UNICO AIR ON/OFF EL - 31

• Ρυθμίζοντας την ταχύτητα σε Αυτόματη ο μικροεπεξεργαστής ρυθμίζει την ταχύτητα αυτόματα, διατηρώντας την υψηλή ανάλογα με το πόσο διαφέρει η θερμοκρασία περιβάλλοντος και αυτή που έχει ρυθμιστεί.

• Η ταχύτητα μειώνεται πάντα αυτόματα όσο η θερμοκρασία περιβάλλοντος πλησιάζει σε αυτή που έχει ρυθμιστεί.

• Σε λειτουργίας αφύγρανσης ο έλεγχος ταχύτητας δεν είναι δυνατός καθότι η συσκευή μπορεί να λειτουργεί αποκλειστικά σε χαμηλή ταχύτητα.

3.5.11 - Κουμπί νυχτερινής ευεξίας (SILENT)

• Για να ενεργοποιήσετε αυτή τη λειτουργία πατήστε το κουμπί B3 στο τηλεχειριστήριο, έως ότου εμφανιστεί το σύμβολο D6 στην οθόνη του.

• Η ενεργοποίηση της λειτουργίας νυχτερινής ευεξίας (SILENT) επιτρέπει την επίτευξη πολλαπλών αποτελεσμάτων: - σταδιακή αύξηση της θερμοκρασίας κατά την ψύξη - σταδιακή μείωση της θερμοκρασίας κατά τη θέρμανση (μόνο σε μοντέλα ΗΡ) - μείωση του επιπέδου θορύβου της συσκευής - εξοικονόμηση κατανάλωσης νυχτερινής ενέργειας

• Για την ενεργοποίηση της λειτουργίας νυχτερινής ευεξίας πρέπει αρχικά να επιλέξετε τον τρόπο λειτουργίας και την επιθυμητή θερμοκρασία, έπειτα να εκκινήσετε τη λειτουργία νυχτερινής ευεξίας πατώντας το κουμπί B3.

• Ιδανικά η ενεργοποίηση του κουμπιού νυχτερινής ευεξίας θα πρέπει να γίνεται αμέσως πριν αποκοιμηθείτε.

• Σε ψύξη η ρυθμισμένη θερμοκρασία παραμένει για μία ώρα μετά την ενεργοποίηση του κουμπιού νυχτερινής ευεξίας. Στις επόμενες δύο ώρες η ρύθμιση σταδιακά αυξάνεται, ενώ η λειτουργία του ανεμιστήρα ρυθμίζεται στη χαμηλή ταχύτητα.

• Μόλις περάσει η δεύτερη ώρα η ρύθμιση της θερμοκρασίας και του ανεμιστήρα δεν αλλάζουν εκ νέου.

• Σε θέρμανση η ρυθμισμένη θερμοκρασία παραμένει για μία ώρα μετά την ενεργοποίηση του κουμπιού νυχτερινής ευεξίας. Στις επόμενες δύο ώρες η ρύθμιση σταδιακά μειώνεται, ενώ η λειτουργία του ανεμιστήρα ρυθμίζεται στη χαμηλή ταχύτητα.

• Μόλις περάσει η δεύτερη ώρα η ρύθμιση της θερμοκρασίας και του ανεμιστήρα δεν αλλάζουν εκ νέου.

• Το κουμπί νυχτερινής ευεξίας δεν είναι διαθέσιμο σε λειτουργία μόνο αφύγρανσης ή ανεμιστήρα.

• Το κουμπί νυχτερινής ευεξίας μπορεί να αποκλειστεί σε κάθε στιγμή (ιδανικά στο ξύπνημα) πατώντας εκ νέου το πλήκτρο B3.

• Σε αυτό το σημείο επανέρχονται οι ρυθμίσεις θερμοκρασίας και ταχύτητας ανεμιστήρα που είχαν ρυθμιστεί πριν την έναρξη αυτής της λειτουργίας.43 D10 EL - 32

3.5.12 - Ρύθμιση timer

• Η λογική της συσκευής θέτει στη διάθεση του Χρήστη τη δυνατότητα να απολαμβάνει δύο διαφορετικά προγράμματα timer (δείτε στην παράγραφο 3.5.14), χάρη στα οποία η συσκευή μπορεί να απενεργοποιείται και να ενεργοποιείται (ή αντίστροφα) σε ωράρια κατ’ επιλογή (για παράδειγμα μπορεί να ενεργοποιείται λίγο πριν την ώρα επιστροφής στο σπίτι ώστε να βρίσκετε μια ευχάριστη θερμοκρασία στο σπίτι).

• Αν επιθυμείτε να χρησιμοποιήσετε αυτές τις λειτουργίες θα πρέπει αρχικά να ρυθμίσετε την ακριβή ώρα (δείτε στην παράγραφο 3.5.13) και έπειτα να ρυθμίσετε το timer στα επιθυμητά ωράρια.

3.5.13 - Ρύθμιση ρολογιού και timer

Για να ρυθμίσετε την ώρα χρησιμοποιήστε το τηλεχειριστήριο όπως ακολούθως: a. Πατήστε το κουμπί B6 (SET TIMER) έως ότου εμφανιστεί στην οθόνη η ένδειξη ώρας h (D10) b. ΜΕ τα κουμπιά B7 (+ και -) ρυθμίστε την ώρα. c. Πατήστε το κουμπί B6 έως ότου εμφανιστεί στην οθόνη η ένδειξη λεπτών m (D10) d. Με τα κουμπιά B7 (+ και -) ρυθμίστε τα λεπτά. e. Πατήστε το κουμπί B6 για να απομνημονευθεί η ώρα και συνεχίστε στον προγραμματισμό του timer.UNICO AIR ON/OFF D8b D9a D8a D9b

3.5.14 - Ρύθμιση ωραρίων timer (ΠΡΟΓΡ. 1 και ΠΡΟΓΡ. 2)

Είναι δυνατή η ρύθμιση ενός ή και των δύο προγραμμάτων timer. Για να ρυθμίσετε τα ωράρια ενεργοποίησης και απενεργοποίησης της συσκευής στα δύο προγράμματα, χρησιμοποιήστε το τηλεχειριστήριο όπως ακολούθως: a. Πατήστε μία ή περισσότερες φορές το κουμπί B6 (SET TIMER) έως ότου εμφανιστεί στην οθόνη το σύμβολο (D8a) (Ώρα ενεργοποίησης του 1° προγράμματος). b. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να ενεργοποιηθεί το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών. c. Πατήστε μια δεύτερη φορά το κουμπί B6 (SET TIMER) έως ότου εμφανιστεί στην οθόνη το σύμβολο (D8b) (Ώρα απενεργοποίησης του 1° προγράμματος). b. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να σβήσει το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών. e. Πατήστε εκ νέου το κουμπί B6 (SET TIMER) έως ότου εμφανιστεί στην οθόνη το σύμβολο (D9a) (Ώρα ενεργοποίησης του 2° προγράμματος). f. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να ενεργοποιηθεί το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών. g. Πατήστε εκ νέου το κουμπί B6 (SET TIMER) έως ότου εμφανιστεί στην οθόνη το σύμβολο (D9b) (Ώρα απενεργοποίησης του 2° προγράμματος). h. Με τα κουμπιά B7 (+ και -) αυξήστε ή μειώστε την ώρα στην οποία επιθυμείτε να σβήσει το κλιματιστικό. Η μεταβολή της ώρας που ρυθμίζεται με τα κουμπιά B7 (+ και -) είναι 30 λεπτών.

i. Για να επιστρέψετε στον φυσιολογικό τρόπο λειτουργίας πατήστε μία ή

περισσότερες φορές το κουμπί B6 (SET TIMER) έως ότου σβήσουν στην οθόνη όλα τα σύμβολα που αναφέρονται σε αυτή τη ρύθμιση.EL - 34

3.5.15 - Ενεργοποίηση και απενεργοποίηση του timer

Μόλις ρυθμιστούν, τα προγράμματα timer μπορούν να ενεργοποιούνται σύμφωνα με τις αντίστοιχες ανάγκες. Η ενεργοποίηση μπορεί να αφορά το ένα από τα δύο προγράμματα ή και τα δύο. Συγκεκριμένα, κάθε φορά που πατάτε το κουμπί Β11 (Ενεργοποίηση προγραμμάτων) η κατάσταση αλλάζει όπως ακολούθως:

• Ενεργοποίηση μόνο του Προγράμματος 1°.

• Ενεργοποίηση μόνο του προγράμματος 2°.

• Ενεργοποίηση του 1° και του 2° Προγράμματος.

• Απενεργοποίηση αμφότερων των προγραμμάτων.

3.5.16 - Reset όλων των λειτουργιών του τηλεχειριστηρίου

Πατώντας το κουμπί B10 (RESET) μηδενίζονται όλες οι ρυθμίσεις του τηλεχειριστηρίου. Έτσι μηδενίζονται όλες οι ρυθμίσεις ώρας του timer που έχουν σωθεί στο τηλεχειριστήριο και το τηλεχειριστήριο επαναφέρει τις εργοστασιακές ρυθμίσεις. Επίσης, πάντα μέσω του κουμπιού B10, εμφανίζονται στην οθόνη όλα τα σύμβολα επιβεβαιώνοντας έτσι την ακεραιότητα της ίδιας της οθόνης.

3.5.17 - Διαχείριση συσκευής σε περίπτωση που το τηλεχειριστήριο δεν

είναι διαθέσιμο Σε περίπτωση απώλειας του τηλεχειριστηρίου, εξάντλησης των μπαταριών ή κακής λειτουργίας, το κλιματιστικό μπορεί να λειτουργεί μόνο με αυτόματο τρόπο πατώντας, μέσω ενός μυτερού αντικειμένου, τον μικροδιακόπτη που βρίσκεται κάτω από την οπή στην κονσόλα. Για να σβήσετε το κλιματιστικό πατήστε εκ νέου τον μικροδιακόπτη. Από τη στιγμή που το τηλεχειριστήριο επανέλθει λειτουργικό, επαναφέρετε τον φυσιολογικό έλεγχο του κλιματιστικού εκτελώντας οποιαδήποτε εντολή από αυτό.

3.6 - ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗ ΕΝΕΡΓΕΙΑΣ

Ακολουθούν μερικές απλές συμβουλές για τη μείωση της κατανάλωσης:

• Διατηρείτε πάντα και συνεχώς τα φίλτρα (δείτε κεφάλαιο για τη συντήρηση και τον καθαρισμό).

• Κρατήστε κλειστά τις πόρτες και τα παράθυρα των δωματίων προς κλιματισμό.

• Μην αφήνετε τις ακτίνες του ήλιου να διαπερνούν ελεύθερα στο περιβάλλον (σας συνιστούμε να χρησιμοποιείτε κουρτίνες ή να κατεβάζετε περσίδες ή να κλείνετε τα παντζούρια).

• Μην εμποδίζετε τη ροή του αέρα (είσοδος και έξοδος) των συσκευών. Αυτό, εκτός από την επίτευξη μη βέλτιστης απόδοσης του συστήματος, επηρεάζει επίσης τη σωστή λειτουργία του και την πιθανότητα ανεπανόρθωτων βλαβών στις μονάδες.UNICO AIR ON/OFF EL - 35ΕΛΛΗΝΙΚΑ

4 - ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Πριν προχωρήσετε σε οποιεσδήποτε εργασί- ες συντήρησης και καθαρισμού, βεβαιωθείτε πάντοτε ότι το σύστημα έχει απενεργοποι- ηθεί με τη χρήση του τηλεχειριστηρίου και ότι το φις έχει αφαιρεθεί από την υποδοχή συστήματος (ή έχει τοποθετηθεί στο «0» OFF τον αντίθετο γενικό διακόπτη ανάντη).

Μην αγγίζετε τα μεταλλικά μέρη της μονάδας κατά την αφαίρεση των φίλτρων αέρα. Είναι πολύ αιχμηρά. Κίνδυνος κοψίματος ή τραυματισμού.

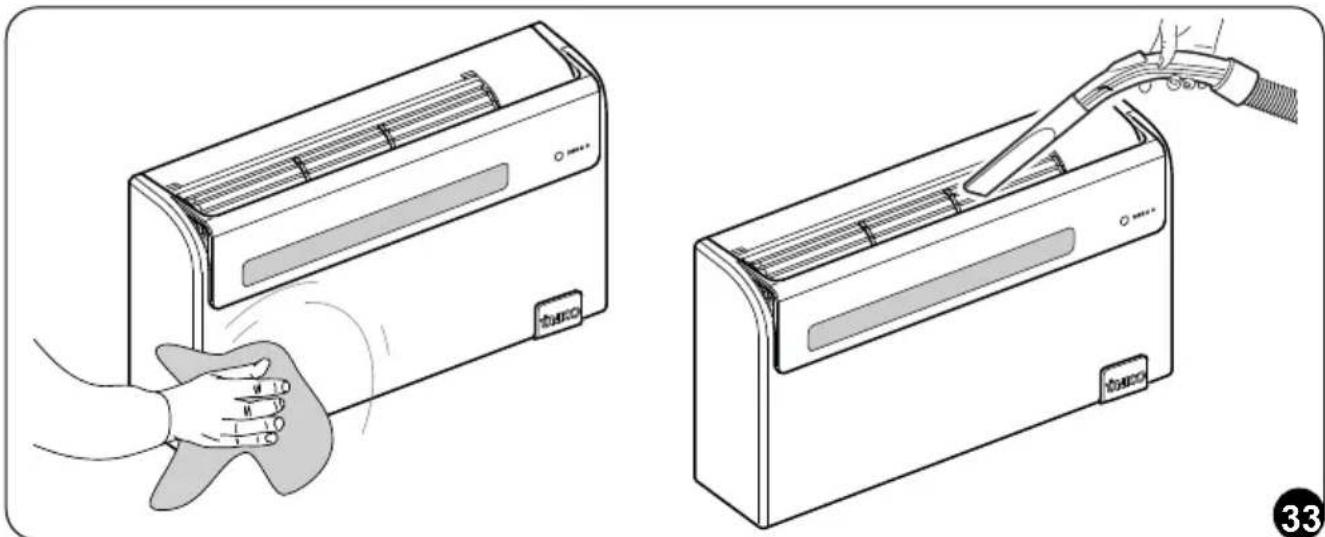

4.1. 1 - Καθαρισμός του μηχανήματος και του τηλεχειριστηρίου Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε το μηχάνημα και το τηλεχειριστήριο(εικ. 33). Μπορείτε να χρησιμοποιήσετε ένα πανί που έχει εμποτιστεί με κρύο νερό για να καθαρίσετε το μηχάνημα συσκευή εάν είναι πολύ βρώμικη. Απορροφήστε ανάμεσα στις γρίλιες εισόδου και εξόδου αέρα (εικ. 33).

Μην χρησιμοποιείτε ένα χημικώς επεξεργασμένο ή αντιστατικό πανί για να καθαρίσετε τη συσκευή. Μην χρησιμοποιείτε βενζίνη, διαλύτη, πολτό στίλβωσης ή παρόμοιους διαλύτες. Αυτά τα προϊόντα μπορεί να προκαλέσουν σπάσιμο ή παραμόρφωση της πλαστικής επιφάνειας.F2

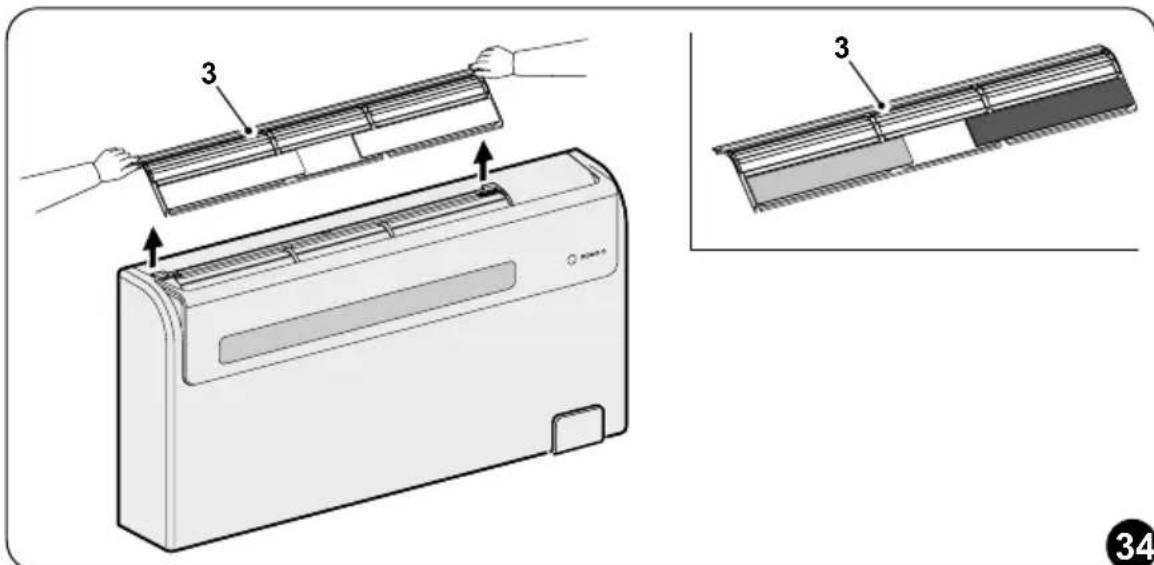

4.1.2 - Καθαρισμός του φίλτρου αέρα

Για να βεβαιωθείτε πως το φιλτράρισμα του εσωτερικού αέρα είναι αποτελεσματικό και το κλιματιστικό δουλεύει σωστά είναι απαραίτητο να καθαρίζετε το φίλτρο αέρα περιοδικά ή όταν ανάβει το LED A (κόκκινο) που βρίσκεται σε αυτό. Το φίλτρο αέρα βρίσκεται στο επάνω μέρος της συσκευής. Καθαρισμός φίλτρου: a. Αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία. b. Σβήστε τη μονάδα και περιμένετε το κλείσιμο του πτερυγίου.

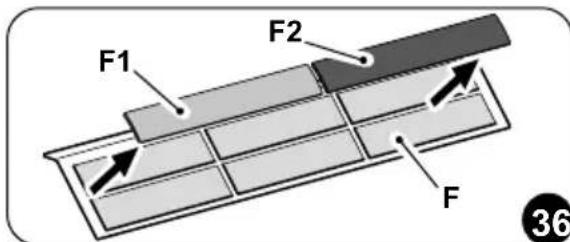

Σηκώστε το εμπρόσθιο μέρος του φίλτρου (F) και τραβήξτε το ελαφρώς προς εσάς. d. Απαγκιστρώστε και εξάγετε χειρωνακτικά το φίλτρο αέρα (3) (εικ. 34). e. Βγάλτε από το σύμπλεγμα του φίλτρου (F) τα δύο επιπρόσθετα φίλτρα (εικ. 36): (φίλτρο καθαριστή πράσινου χρώματος αναφ. F1 - φίλτρο ενεργού άνθρακα μαύρου χρώματος αναφ. F2). f. Πλύνετε και στεγνώστε εντελώς τα φίλτρα. g. Επανεισάγετε τα φίλτρα στην αρχική

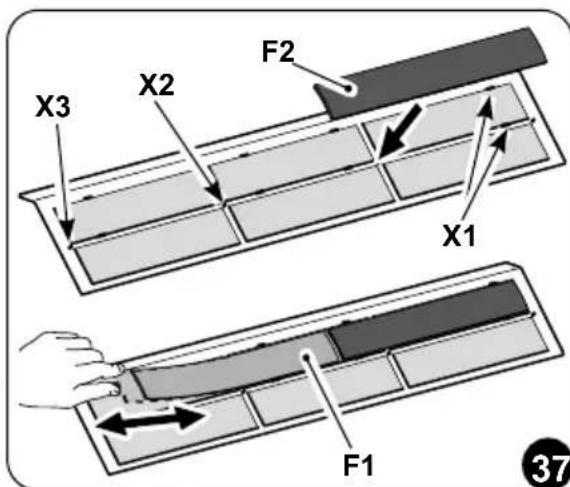

h. Εισάγετε το σύμπλεγμα ενεργού άνθρακα (F2) στο σύμπλεγμα φίλτρου (F) σταθε- ροποιώντας το με τις γλωσσίδες (X1) (εικ.37).

i. Εισάγετε το φίλτρο καθαριστή (F1) στην

πρώτη εσοχή του συμπλέγματος φίλτρων (X2), τραβώντας το ελαφριά και σταθερο- ποιώντας το στις άλλες δύο εσοχές (Χ3) (εικ. 37).UNICO AIR ON/OFF EL - 37ΕΛΛΗΝΙΚΑ Για να απενεργοποιήσετε το LED A (εφόσον αναμμένο), αφού έχετε καθαρίσει και επανατοποθετήσει τα φίλτρα, συνδέστε ηλεκτρικά τη συσκευή και έπειτα πατήστε για σύντομο διάστημα το κουμπί reset H χρησιμοποιώντας μυτερό αντικείμενο. Με αυτόν τον τρόπο επανέρχεται η σχετική σήμανση ανάγκης καθαρισμού φίλτρου.

Εάν δεν σκοπεύετε να χρησιμοποιήσετε τη συσκευή για μεγάλο χρονικό διάστημα, προχωρήστε με τον ακόλουθο τρόπο: a. Σταματήστε το κλιματιστικό και αποσυνδέστε το τροφοδοτικό. b. Αφαιρέστε τις μπαταρίες από το τηλεχειριστήριο.

Μην επιχειρήσετε να επισκευάσετε τον εξοπλισμό μόνοι σας.

4.2.1 - Περιοδική συντήρηση

Το κλιματιστικό έχει μελετηθεί ώστε οι περιοδική συντήρηση να μειώνεται στο ελάχιστο. Πράγματι αυτή μειώνεται σε μόνες παρεμβάσεις καθαρισμού που αναφέρονται

• Ο καθαρισμός ή το πλύσιμο του φίλτρου αέρα κάθε 2 εβδομάδες ή όποτε ανάβει το σχετικό κόκκινο led σήμανσης (παρέμβαση που γίνεται από το χρήστη, δείτε εγχειρίδιο χρήσης).

• Ο καθαρισμός του ψύκτη συμπύκνωσης και ο καθαρισμός του συστήματος χειρισμού συμπυκνώματος. Αυτές οι παρεμβάσεις πρέπει να γίνονται από κατάλληλο τεχνικό προσωπικό περιοδικά και με συχνότητα που εξαρτάται από το χώρο εγκατάστασης και την ένταση χρήσης. Ανάλογα με την ποσότητα βρωμιάς μπορεί να περιοριστεί σε ξηρά καθαριότητα (φυσώντας με πεπιεσμένο αέρα τον ψύκτη και το δοχείο και καθαρίζοντας με μαλακή βούρτσα τα πτερύγια προσέχοντας να μην παραμορφωθούν) ή να γίνει βαθιά καθαριότητα και πλύσιμο με ειδικά καθαριστικά.

4.2.2 - Αποστράγγιση συμπύκνωσης νερού σε περίπτωση ανάγκης

Εφόσον εμφανίζονται ανωμαλίες στο σύστημα αποστράγγισης νερού συμπυκνώματος το κλιματιστικό σταματά και εμφανίζει συναγερμό με διακοπτόμενο άναμμα των LED A, LED B και LED C (εικ.30).6a min. 5L 33a EL - 38ΕΛΛΗΝΙΚΑ Για να λειτουργήσει προσωρινά η συσκευή σε αναμονή του κέντρου υποστήριξης είναι δυνατό να αποστραγγίσετε το νερό μέσω απλών χειρισμών (εικ. 33a): a. Βγάλτε το καπάκι (6a) προσέχοντας να τοποθετήσετε πρώτα ένα δοχείο με χωρητικότητα (τουλάχιστον πέντε λίτρα) για να συλλέξετε το νερό. b. Μόλις διορθωθεί η ζημιά, το κέντρο υποστήριξης θα προβλέψει να ξανακλείσει τη δίοδο αποστράγγισης.

4.3 - ΔΙΑΓΝΩΣΗ, ΣΥΝΑΓΕΡΜΟΙ ΚΑΙ ΠΡΟΒΛΗΜΑΤΑ

4.3.1 - Διάγνωση προβλημάτων

Για τον Χρήστη είναι σημαντικό να ξέρει να ξεχωρίζει τα προβλήματα και τις λειτουργικές ανωμαλίες σε σύγκριση με προβλεπόμενες συμπεριφορές της συσκευής υπό φυσιολογική λειτουργία. Τα πιο κοινά προβλήματα, επίσης, μπροούν να λυθούν εύκολα μέσω απλών χειρισμών του ίδιου του Χρήστη (δείτε την παράγραφο 4.3.4 - Ανωμαλίες και λύσεις). Για όλες τις άλλες ειδοποιήσεις (δείτε την παράγραφο: 4.3.3) είναι απαραίτητη η επικοινωνία με την υπηρεσία τεχνικής υποστήριξης”

Κάθε προσπάθεια επισκευής που γίνεται από μη εξουσιοδοτημένο προσωπικό ακυρώνει άμεσα κάθε μορφή εγγύησης.

4.3.2 - Συμβάντα που δεν πρέπει να λαμβάνονται ως προβλήματα

Κατά τη διάρκεια φυσιολογικής λειτουργίας είναι πιθανό να συμβούν τα εξής: a. Ο συμπιεστής δεν ξεκινά πριν περάσει κάποια ώρα (τρία λεπτά περίπου από το σταμάτημά του). - Στη λογική της λειτουργίας της συσκευής προβλέπεται μια καθυστέρηση του συμπιεστή και επανεκκίνησή του, ώστε να προστατεύεται ο ίδιος από πολύ συχνές ενεργοποιήσεις. b. Κατά τη διάρκεια λειτουργίας σε θέρμανση των συσκευών με αντλία θερμότητας η παραγωγή του θερμού αέρα μπορεί να ξεκινήσει κάποια λεπτά μετά την ενεργοποίηση του συμπιεστή. - Αν ο ανεμιστήρας ξεκινά ταυτόχρονα με τον συμπιεστή, στα πρώτα λεπτά λειτουργίας θα βγαίνει στο περιβάλλον υπερβολικά κρύος αέρας (θα μπορούσεUNICO AIR ON/OFF

να προκαλέσει ενόχληση στα άτομα) μιας και η συσκευή ακόμα δεν είναι

4.3.3 - Ειδοποιήσεις led κονσόλας

Σε περίπτωση που μπλοκάρει το κλιματιστικό τα led εμφανίζουν ειδοποίηση συναγερμού όπως στον πίνακα “TAB1”. Ελάτε σε επαφή με το κέντρο υποστήριξης Olimpia. H Κουμπί reset. G Δέκτης υπερύθρων Πίνακας “TAB1”

Υπερθέρμανση εσωτερικού εναλλάκτη (ΗΤΙ) OFF OFF ON * OFF Υπερθέρμανση εξωτερικού εναλλάκτη (ΗΤΕ) OFF OFF ON * ON * Βλάβη αισθητήρα εξωτερικής θερμοκρασίας (βραχυκύκλωμα) (TFS7)

Βλάβη αισθητήρα εξωτερικής θερμοκρασίας (ανοιχτό κύκλωμα) (TFS8)

Δυσλειτουργία εσωτερικού ανεμιστήρα (SV) OFF ON * OFF ON * Ανεπαρκής θερμοκρασία εναλλάκτη (CF/RL) OFF ON * ON * OFF Μέγιστο επίπεδο νερού συμπυκνώματος (OF)

Μη έγκυρες τιμές παραμέτρων EEprom (CKS)

Βλάβη αισθητήρα θερμοκρασίας περιβάλλο- ντος (βραχυκύκλωμα) (TFS1)

Βλάβη αισθητήρα θερμοκρασίας περιβάλλο- ντος (ανοιχτό κύκλωμα) (TFS2)

Βλάβη αισθητήρα θερμοκρασίας εσωτερικού εναλλάκτη (βραχυκύκλωμα) (TFS3)

Βλάβη αισθητήρα θερμοκρασίας εσωτερικού εναλλάκτη (ανοιχτό κύκλωμα) (TFS4)

Βλάβη αισθητήρα θερμοκρασίας εξωτερικού εναλλάκτη (βραχυκύκλωμα) (TFS5)

Βλάβη αισθητήρα θερμοκρασίας εξωτερικού εναλλάκτη (ανοιχτό κύκλωμα) (TFS6) ON * ON * ON * ON * ON: led αναμμένο - OFF: led σβηστό - *: Αναβοσβήνει

4.3.4 - Ανωμαλίες και λύσεις

Δυσλειτουργία Αιτία Τι πρέπει να γίνει; Η συσκευή δεν ανάβει. Διακοπή ρεύματος Περιμένετε την επαναφορά του ρεύματος. Η μονάδα έχει αποσυνδε- θεί από το ρεύμα. Βεβαιωθείτε ότι το καλώδιο έχει μπει στην πρίζα του τοίχου. Ο διακόπτης (8) είναι στη θέση “0” Τοποθετήστε τον διακόπτη (8) στη θέση “I” Η ασφάλεια κάηκε ή έπεσε το μαγνητοθερμικό. Αντικαταστήστε την αφά- λεια ή επαναφέρετε το μαγνητοθερμικό. Οι μπαταρίες του τηλεχει- ριστηρίου μπορεί να έχουν εξαντληθεί. Αντικαταστήστε τις μπα-

Η ώρα που έχει ρυθμιστεί με τον χρονοδιακόπτη μπορεί να μην είναι σωστή. Περιμένετε ή ακυρώστε τη ρύθμιση χρονοδιακόπτη. Η συσκευή δεν ψύχει/ δεν θερμαίνει ικανοποι-

Λανθασμένη ρύθμιση της θερμοκρασίας. Ρυθμίστε τη θερμοκρασία με το σωστό τρόπο. Για τη διαδικασία, ανατρέξτε στο κεφάλαιο «Χρήση του τηλεχειριστηρίου». Το φίλτρο αέρα είναι βρώμικο. Καθαρίστε το φίλτρο αέρα. Οι πόρτες ή τα παράθυρα είναι ανοιχτά. Κλείστε τις πόρτες ή τα

Οι υποδοχές εισόδου ή εξόδου εσωτερικών ή εξωτερικών μονάδων είναι μπλοκαρισμένες. Αρχικά αφαιρέστε τα εμπό- δια και στη συνέχεια επα- νεκκινήστε τη συσκευή. Εάν το πρόβλημα δεν επιλυθεί, επικοινωνήστε με τον τοπικό αντιπρόσωπο ή το πλησιέστερο κέντρο τεχνικής υποστήριξης. Παρέχετε λεπτομερείς πληροφορίες σχετικά με τη δυσλειτουργία και το μοντέλο του εξοπλισμού.UNICO AIR ON/OFF PL - 1 POLSKI
