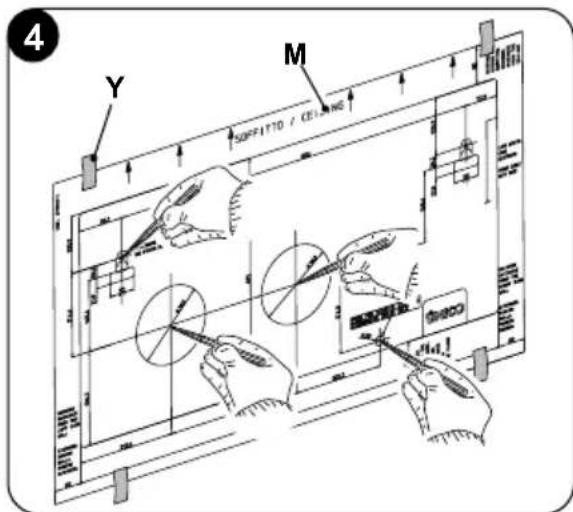

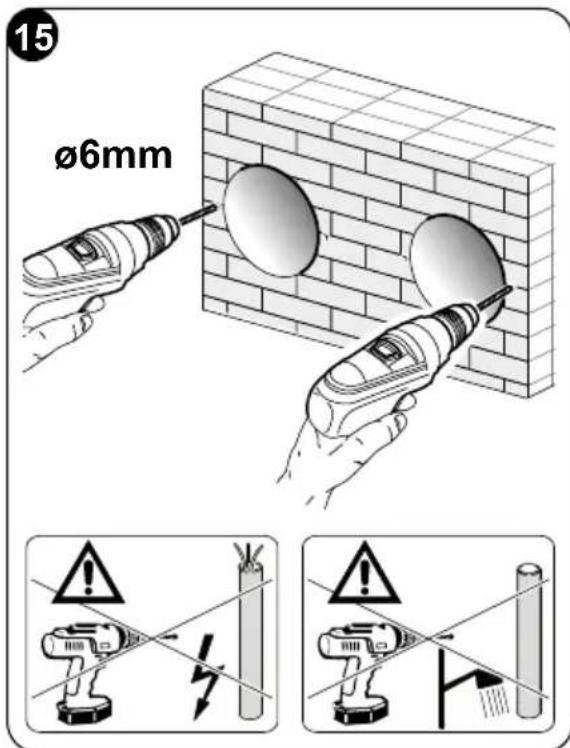

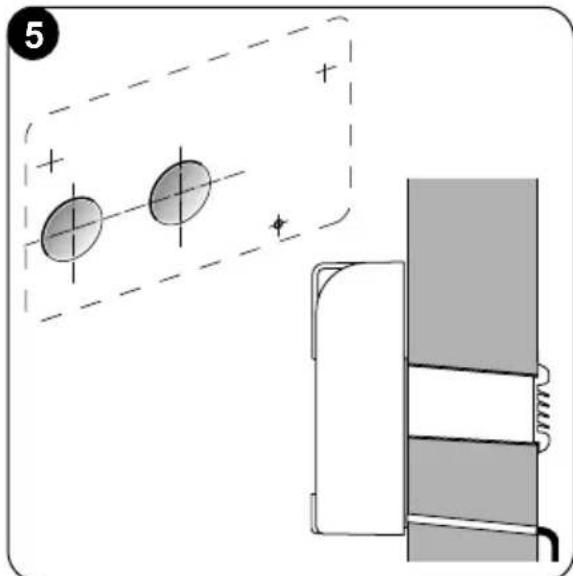

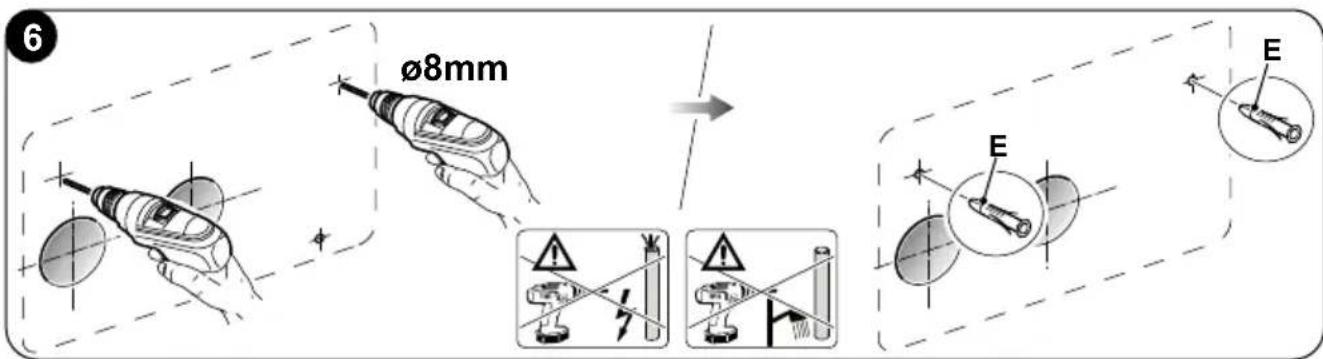

2.4.1 - Perforarea peretelui 14

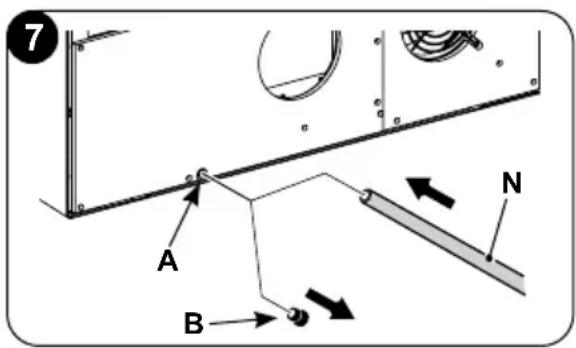

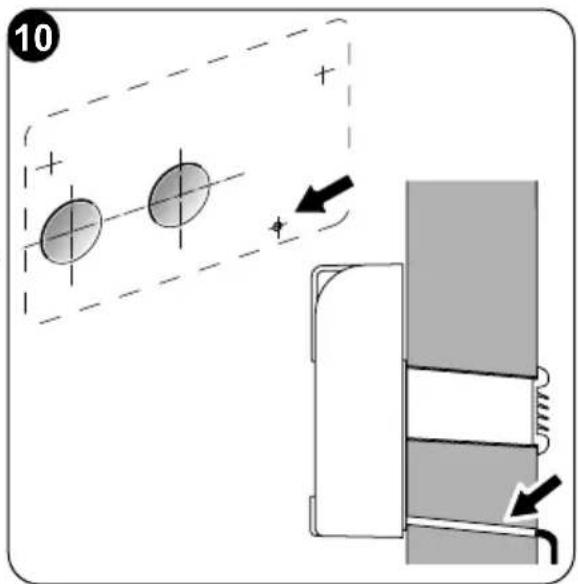

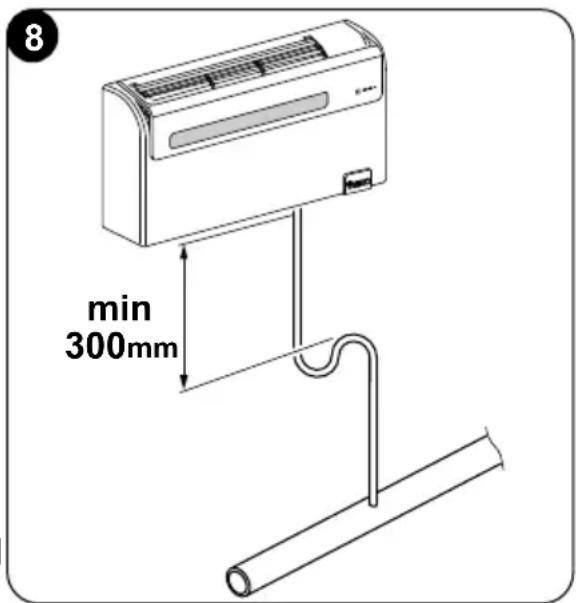

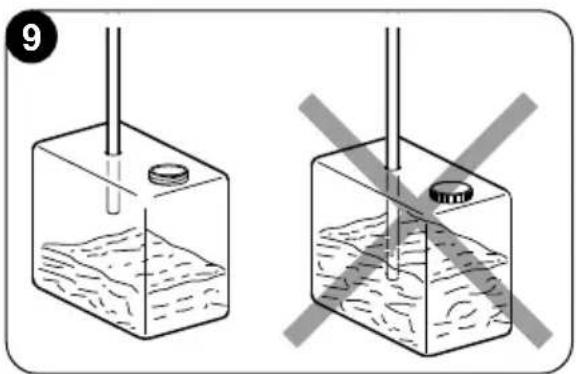

2.4.2 - Pregatirea scurgerii condensului 16

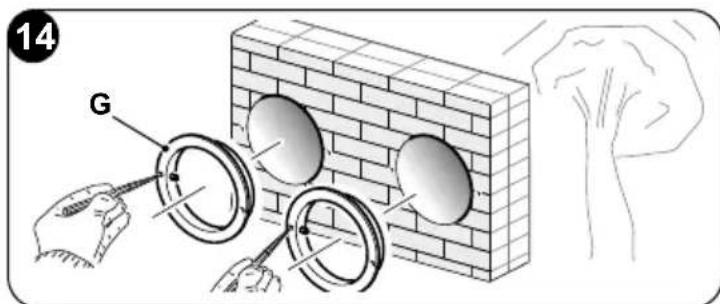

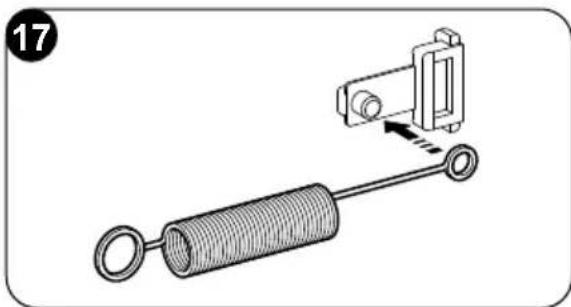

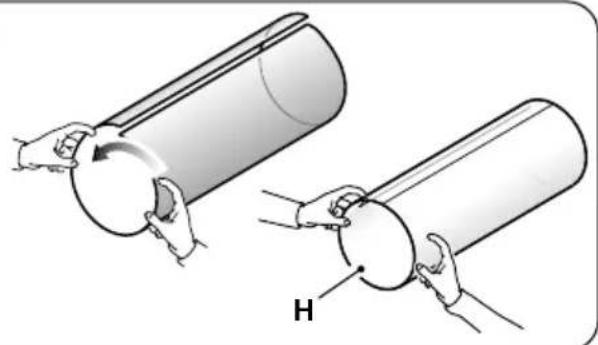

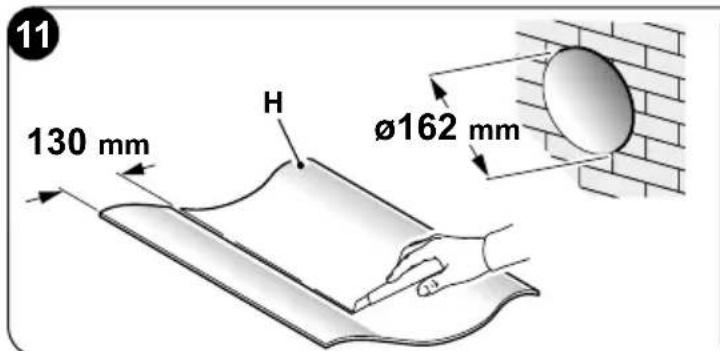

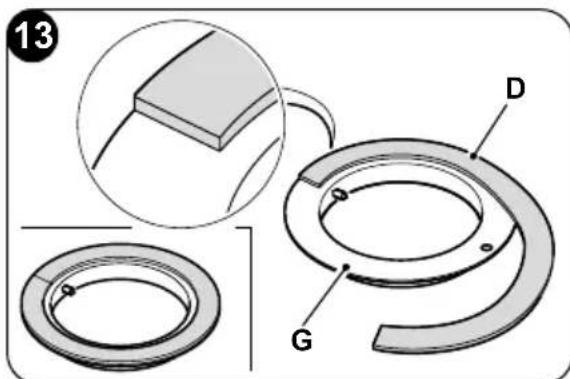

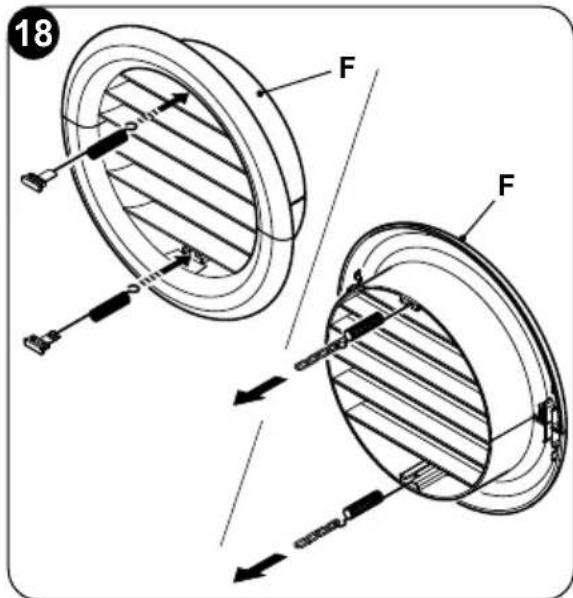

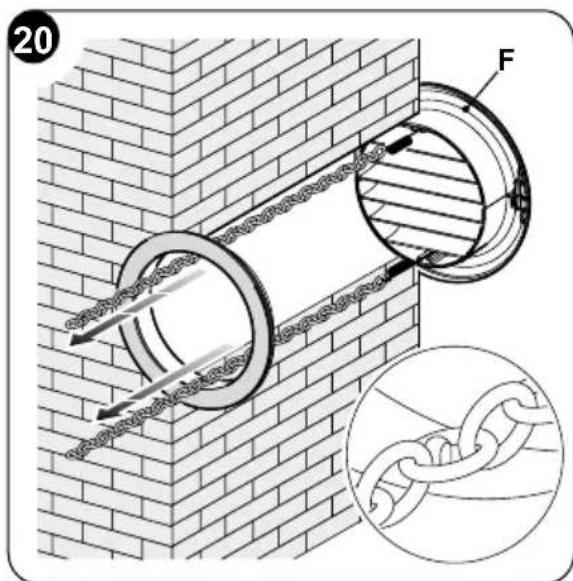

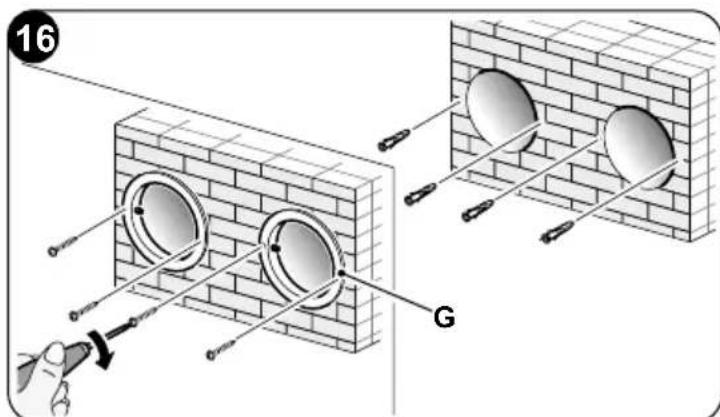

2.4.3 - Montarea conductelor de aer si a grilajelor exteriorare 17
2.4.4 - Pregătire orificii pe masina 20

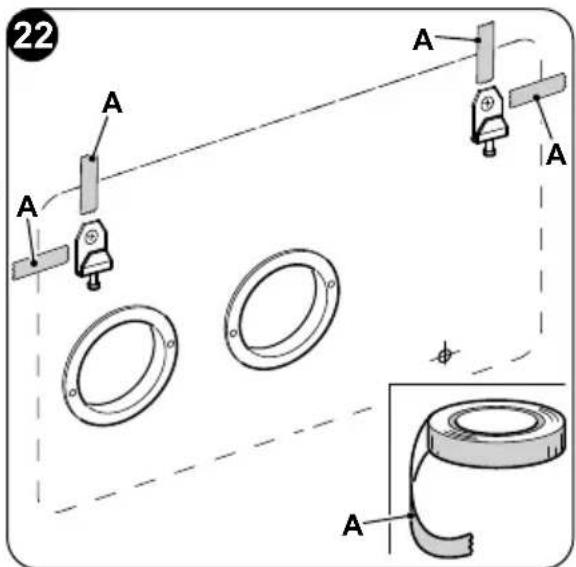

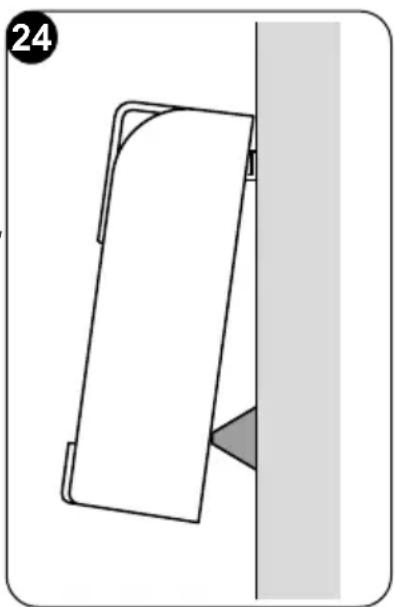

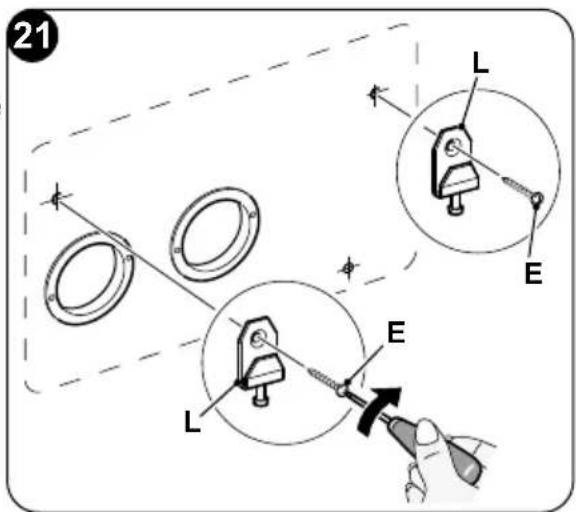

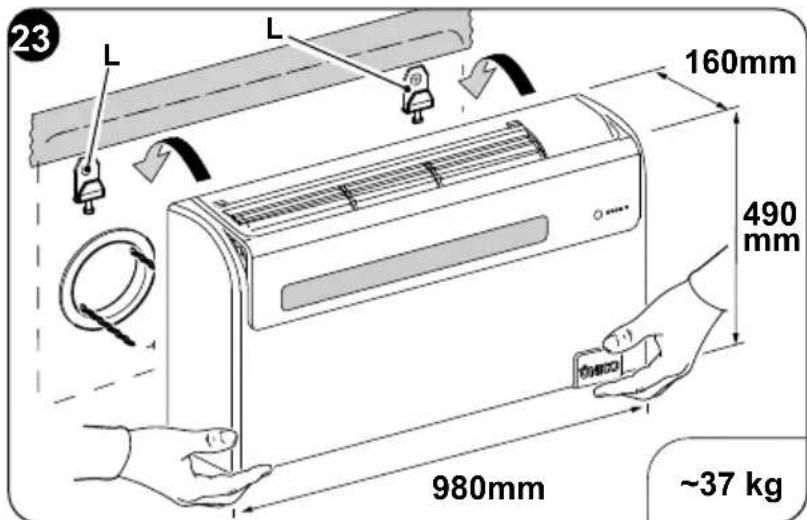

2.4.5 - Poziionarea aparatului pe suporturile de fixare 20

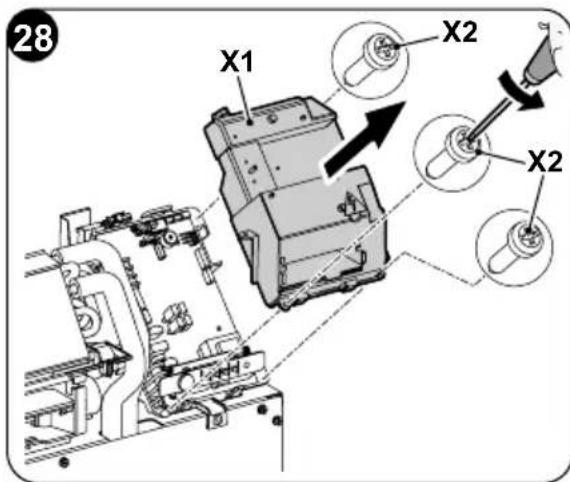

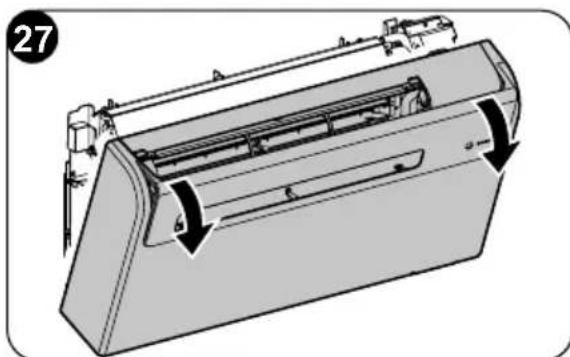

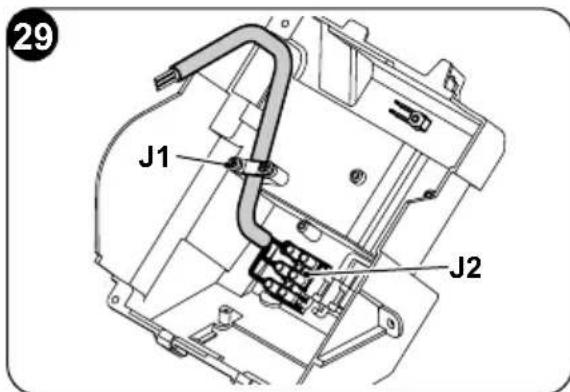

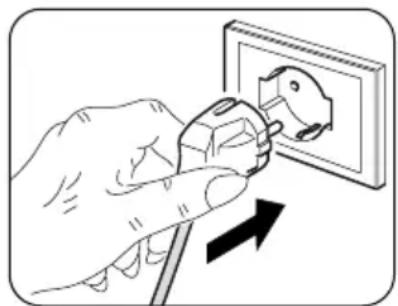

2.4.6 - Conexiune electrica 21

2.5- CONFIGURATIE INSTALARE INALT/JOS 23

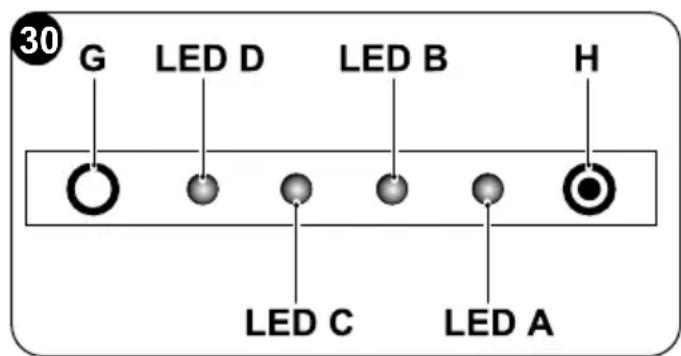

2.5.1 - Configurata patti electronice pentru instalare perete jos sau perete inalt.. 23

3-FOLOSIRE 23

3.1 - AVERTIZARI 23
3.2 - DESCRIEREA CONSOLEI DE SEMNALIZARE 24

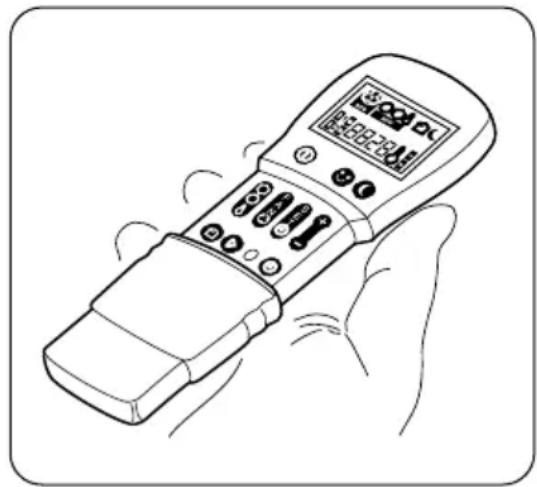

3.3-FOLOSIREATELECOMENZII 24

3.3.1 - Introducerea bateriilor.. 25

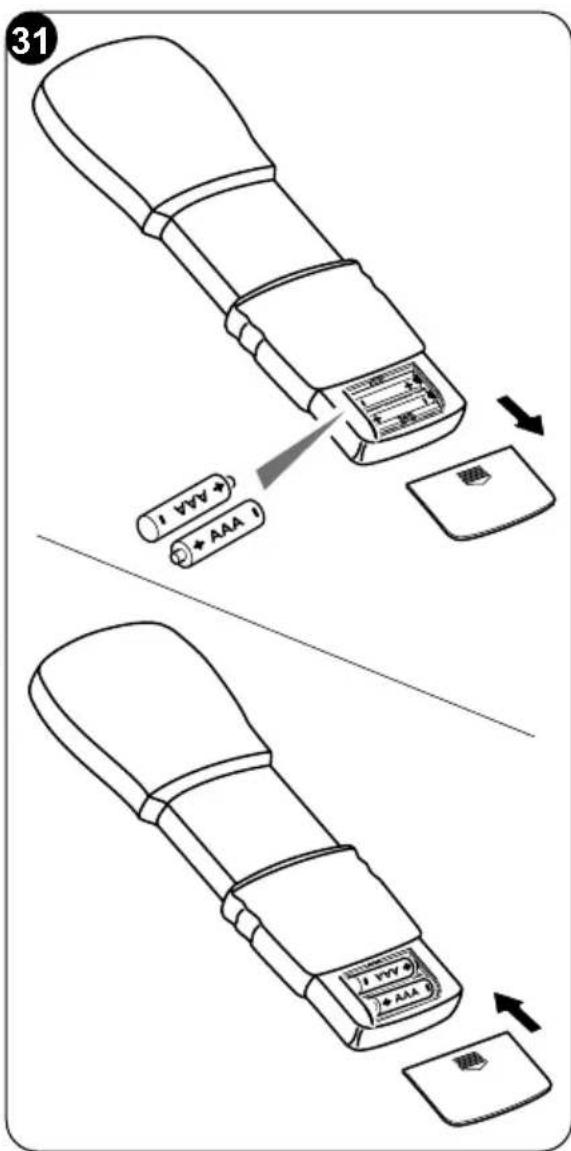

3.3.2 - Inlocuirea bateriilor 25

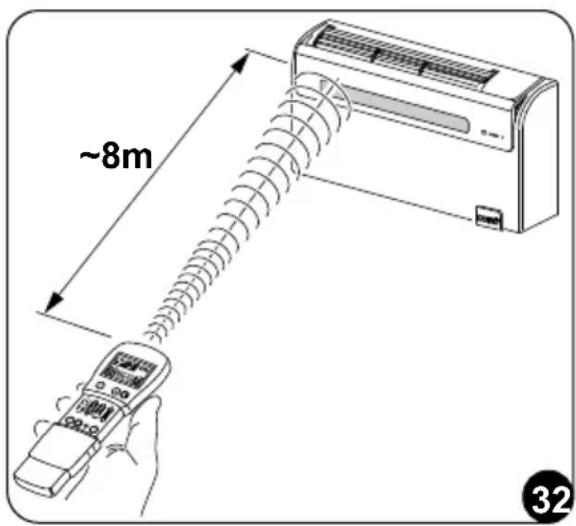

3.3.3 - Pozitia telecomenzii 26

3.4 - DESCRIEREATELECOMENZII 26

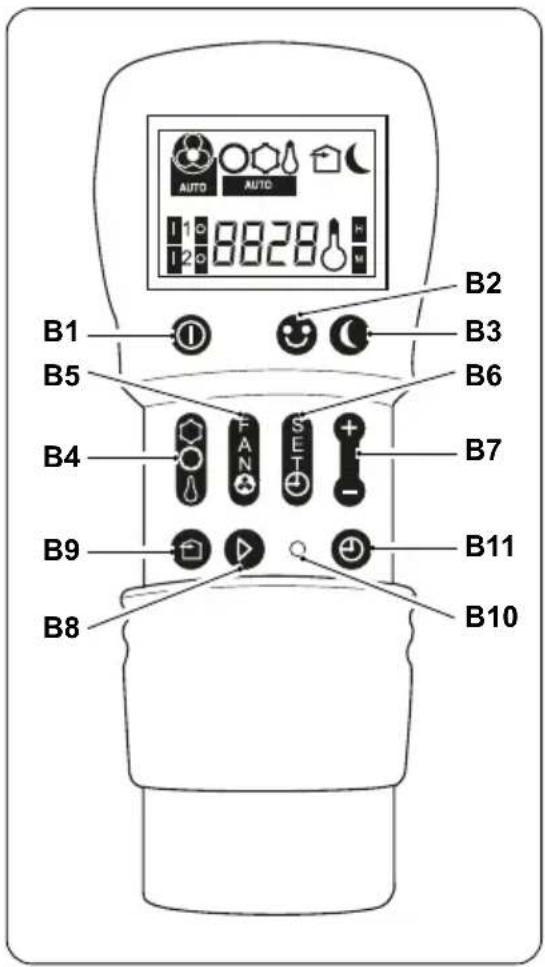

3.4.1 - Descrierea butoanelor telecomenzii 27

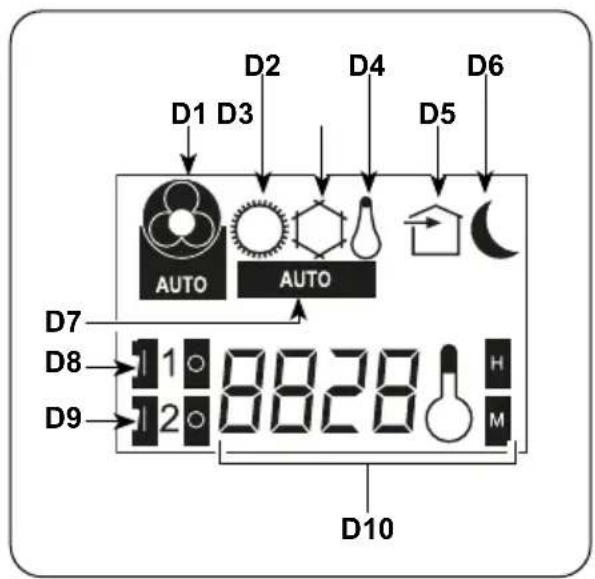

3.4.2 - Descrierea display-ului telecomenzii 27

3.5 - DESCRIEREA FUNCIIOR APARATULUI DE AER CONDITIONAT 28

3.5.1 - Pornire generala si gestionarea functionarii 28
3.5.2 - Pornirea aparatului 28
3.5.3 -Oprirea aparatului 28

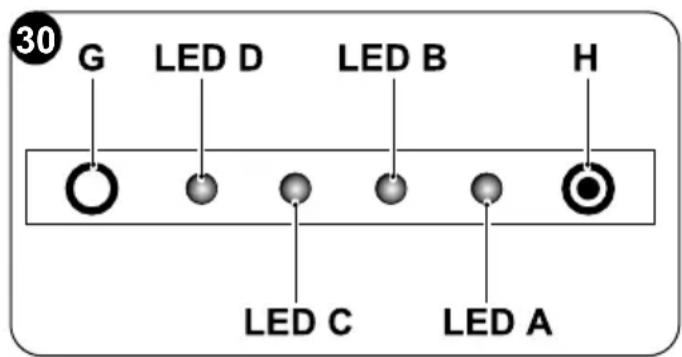

3.5.4 - Functionare in mod Racire 28
3.5.5 - Functionare numai in mod "Dezumidificare" 29
3.5.6 - Functionare numai in mod "Ventilatie" 29
3.5.7 - Functionare in mod „Bunăstare" (Automat) 29
3.5.8 - Functionare in mod "Incalzire" (numai pentru modelele cu pompă de caldură) 29
3.5.9 - Controlul directei fluxului de aer 30
3.5.10 - Controlul vitezei ventilatorului 30
3.5.11 - Buton bunastare nocturna (SILENT) 31
3.5.12 - Setare timer 32

RO-1

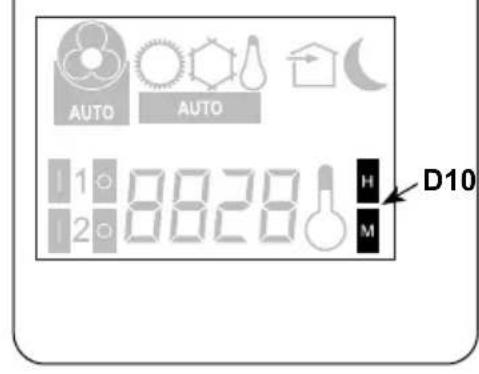

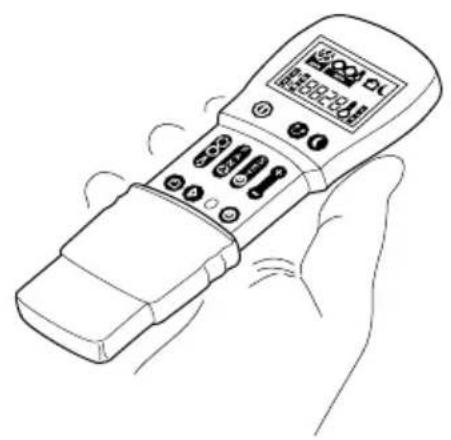

3.5.13 - Setare ceas si timer 32

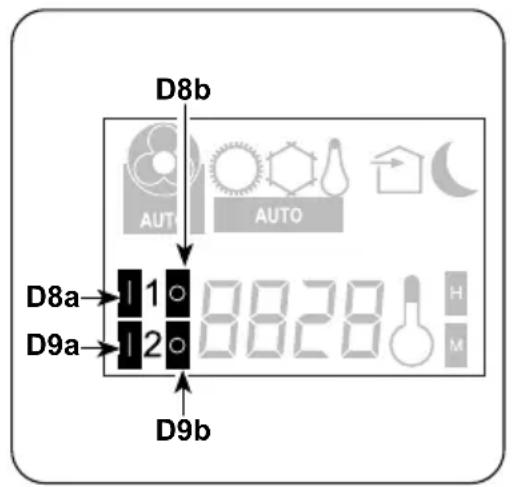

3.5.14 - Setare orare timer (PROGR. 1 si PROGR. 2) 33
3.5.15 - Activare sidezactivare timer 34
3.5.16 - Resetarea tuturor funciilor telecomenzii 34
3.5.17 - Gestionarea aparatului in cazul in care telecomanda nu este disponibla 34

3.6 - SFATURI PENTRU ECONOMISIREA ENERGIEI 34

4-CURATARE SI INTRETINERE 35

4.1- CURATARE 35

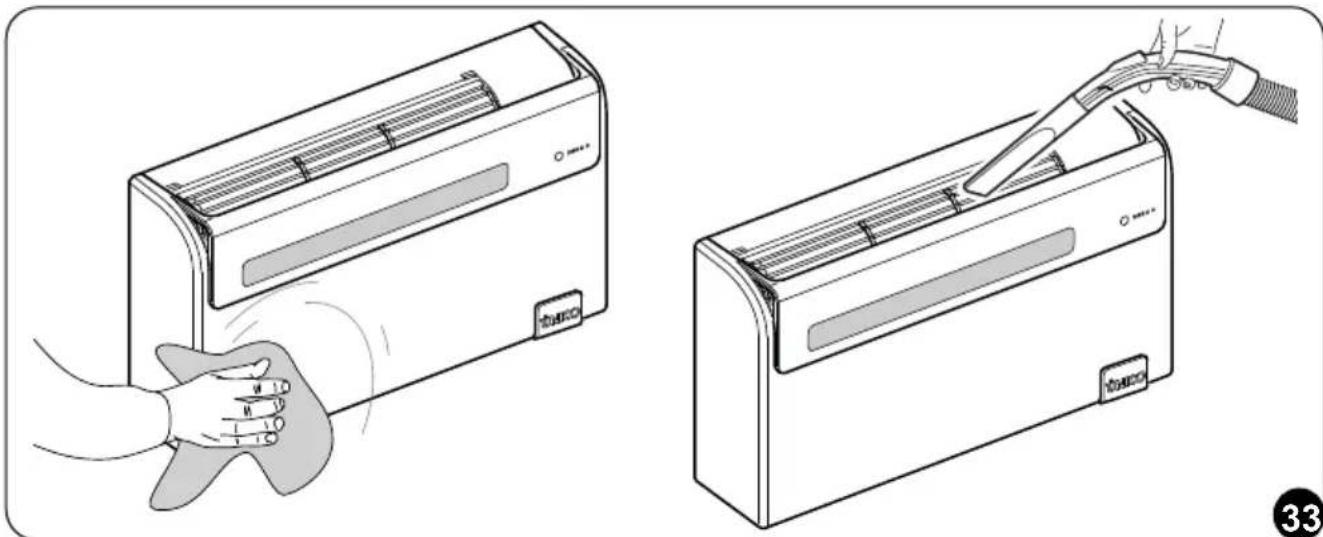

4.1.1 - Curatarea aparatului si a telecomenzii 35

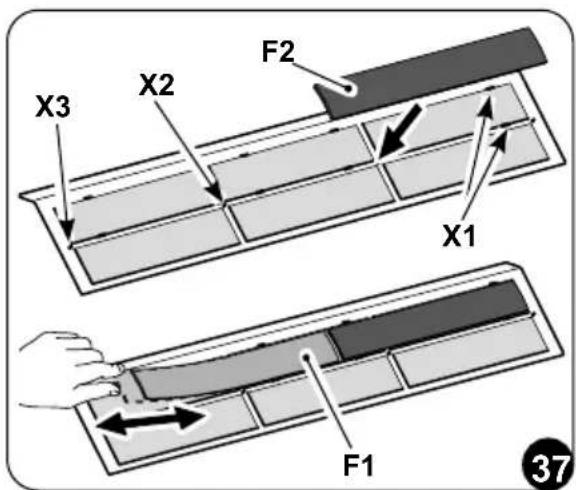

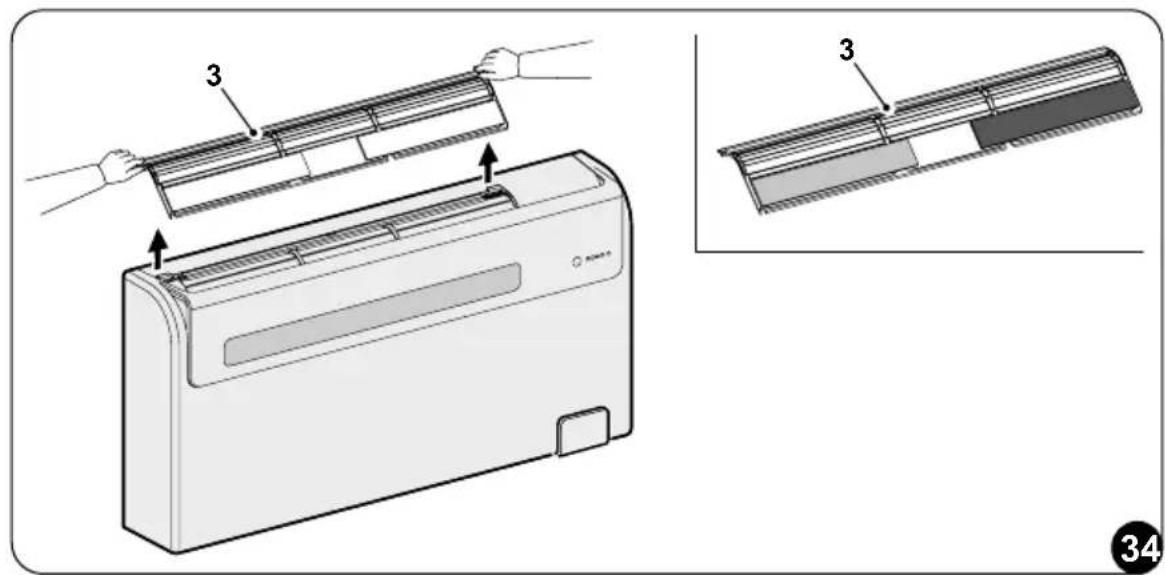

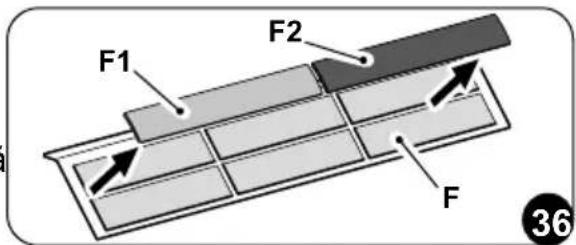

4.1.2 - Curatarea filtrului de aer 36

4.2- INTRETINERE 37

4.2.1 - Intretinere periodica 37

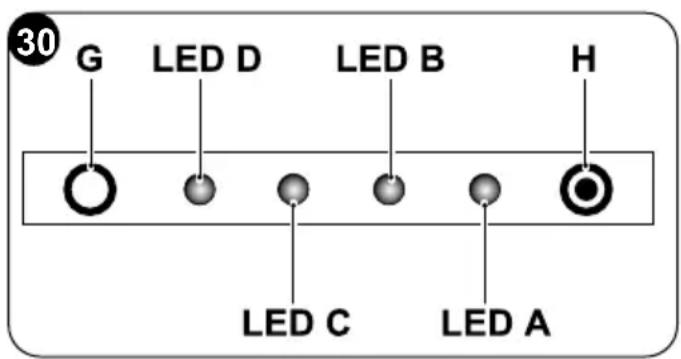

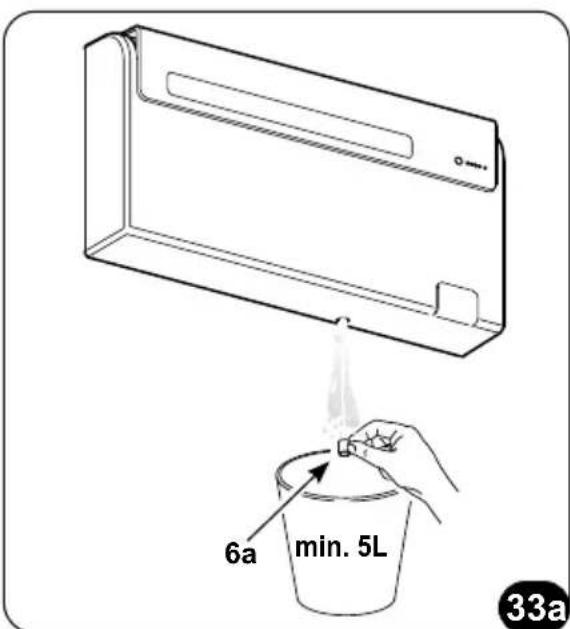

4.2.2 - Evacuarea apei de condens in caz de urgenta 37

4.3 - DIAGNOSTICARE, ALARME SI INCONVENIENTE 38

4.3.1 - Diagnosticarea inconvenientelor 38
4.3.2 - Aspecte fonctionale care nu trebuie interpretate ca inconveniente 38
4.3.3 - Semnalari led consola 39
4.3.4 - Anomalii si soluti 40

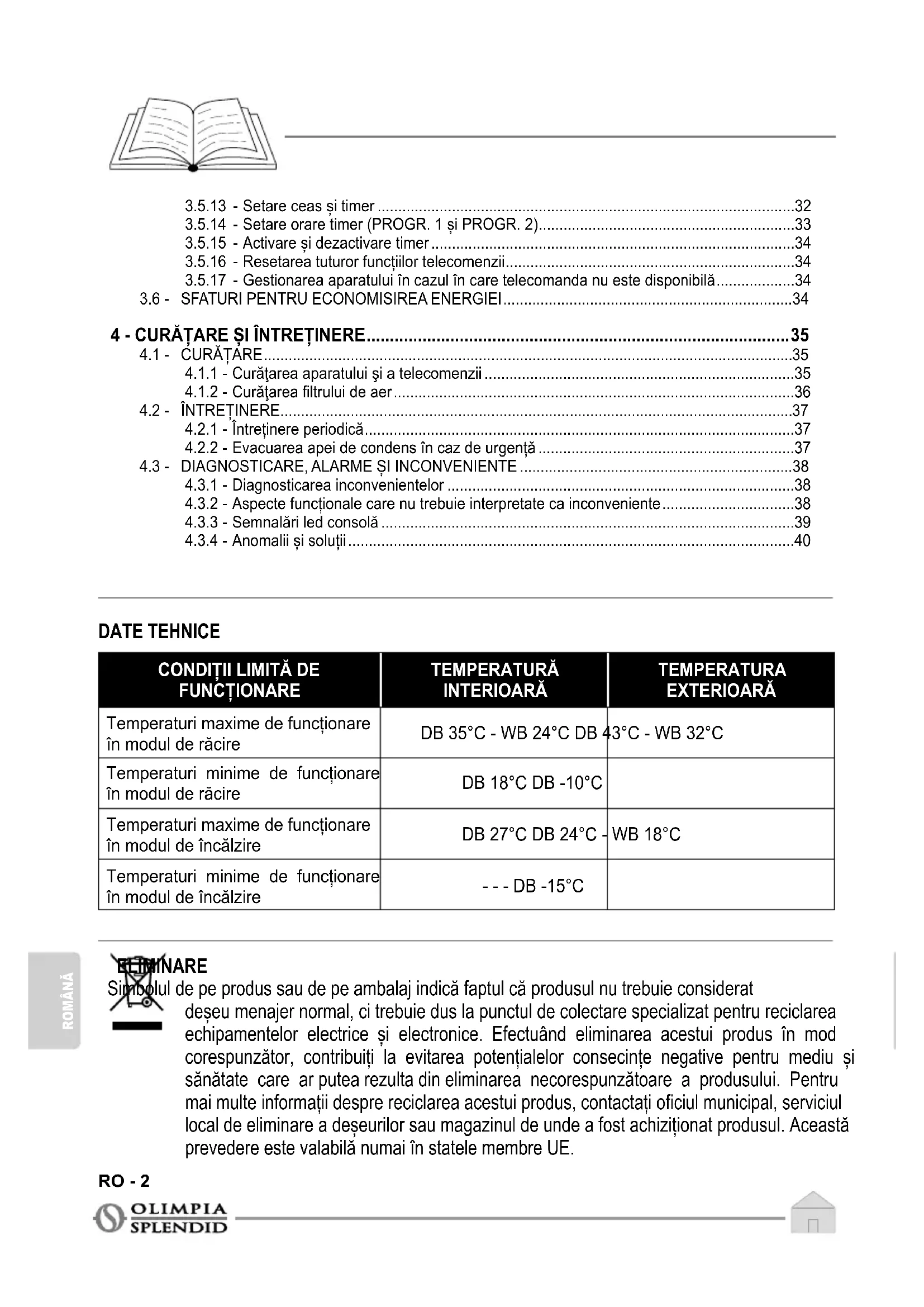

DATE TEHNICE

CONDIITI LIMITÄ DE FUNÇTIONARE	TEMPERATURA INTERIOARÄ	TEMPERATURA EXTERIOARÄ
Temperatur maxime de functiçonare in modul de răcire	DB 35°C - WB 24°C DB 43°C - WB 32°C
Temperatur minime de functiçonare in modul de răcire	DB 18°C DB -10°C
Temperatur maxime de functiçonare in modul de incâlzire	DB 27°C DB 24°C - WB 18°C
Temperatur minime de functiçonare in modul de incâlzire	--- DB -15°C

BETRINARE

Simpolul de pe produs sau de pe ambalaj indicafaptul că produsul nu trebuie considerat deșeu menajer normal, ci trebuie dus la punctul de colectare specializat pentru reciclarea echipamentelor electriceși electronice. Efpectuând eliminarea acestui produs in mod corespunțător, contribuiți la evitarea potențialelor consecințe negative pentru mediuși sanătate care ar putea rezulta din eliminarea necorespunțătoare a produsului. Pentru mai multe informții despree reciclarea acestui produs, contactați oficiul municipal, serviciul local de eliminare a deșeurilor sau magazinul de unde a fost achizitionat produsul. Această prevedere este valabilă numai in statele membre UE.

RO-2

0 - INFORMATII GENERALE

In primul ränd, dorim să va multumim că ați decis să alegeti un aparat produs de compania noastră.

Document rezervat conform legii cu interzicerea reproducerii sau transmiterii catre terti fara autorizarea explicita a companiei producatoare. Aparatele pot suferi actualizarisi, prin urmare, pot avea criteristic diferite de cele prezentate, fara a aduce un prejudiceiu textelor cuprinse in acest manual.

0.1 - SIMBOLOGIE

Pictograme prezentate in capitolul următor permit furnizarea rapidăși clară a informaților necessities pentru UTILIZAREA corectă a aparatului in condiții de siguranta.

0.2 - PICTOGRAME EDITORIALE

Service

Marchează situatuile în care trebuie informat departamentul SERVICE al companiei:

SERVICIU DE ASISTENÀ TEHNICA PENTRU CLIENTI

Index

Paragrafele precedate de acest simbol contin informaţii si prescriptii foarte importante, in special in ceea ce priveste siguranta.

Nerespectarea poate duce la:

• pericol pentru secreitatea operatorilor
• pierderea garantiei contractuale
• declinarea răspunderii din partea companiei produçătoare.

Mână ridicata

Marcheaza actiuni care nu trebuie făcute sub nicio forma.

TENSIUNE ELECTRICA PERICULOASÄ

maleaza personalului in cauza ca operatiunea descrisa prezinta, dacanu este efectuata cu respectarea normelor de siguranta, riscul de a suferi un soc electric.

PERICOL

Indica faptul că aparatul utilizează refrigerant inflamabil. Dacă refrigerantul se scurgeși este expus la o sursă externă de aprindere, există riscul de incendiu.

PERICOL GENERIC

Jaleaza personalului in cauza ca operatiunea descrisă prezintă, dacă nu este efectuata cu respectarea normelor de siguranta, riscul de a suferi daune fizice.

PERICOL DE CALDURA PUTERNICA

Jaleaza personalului in cauza că operatiunea descrisă prezintă, dacă nu este efectuata cu respectarea normelor de siguranta, riscul de a suferi arsuri cauzate de contactul cu componente la temperaturi ridicate.

NU ACOPERITI

Semnaleaza personalului in cauza că acoperirea aparatului este interzisă pentru a preveni supraîncălzirea.

ATENTIE

nnaeaza' faptul ca documentul de faţă trebuie citit cu atentie inainte de instalarea si/sau Utilizarea aparatului.

jca faptul că acest document trebuie citit cu atentie inainte de orice operatiune de intretnereși/sau curătare.

ATENTIE

fnnaleaza faptul cã pot exista informații supplimentare in manualele atasate.

• Indica faptulă informatiile sunt disponibile în manualul de utilizare sau în manualul de instalare.

TIE

Indica faptul că personalul responsabil cu asistenta trebuie să manipuleze aparatul în conformitate cu manualul de instalare.

0.3 - AVERTIZÄRIGENERALE

CAND UTILIZATI ECHIPAMENTE ELECTRICE, RESPECTATI MEREU PRECAUTIILE DE SIGURANTA DE BAZA PENTRU A REDUCE RISCURILE DE INCENDIU, SOCURILE ELECTRICE SI VATAMARILE PERSOANELOR, INCLUSIV URMATOARELE:

1. Document rezervat conform legii cu interzicerea reproducerii sau transmeri i catre teri fara autorizarea explicita a companiei OLIMPIA SPLENDID. Aparatele pot suferi actualizari si, prin urmare, pot avea criteristic di diferite de cele prezentate, fara a aduce un prejudiceiu textelor cuprinse in acest manual.
2. Citiţi cu atentie manualul de faţă îniate de a efectua orice operatiune (instalare, intreținere,適用are)și respectați cu stricte ceea ce este describris în respectivele capitole.
3. Faceti cunoscute instructiunile de fata intregului personal implicat in transporte ul si instalarea masinii.
4. Compania producătoare nu iși asumă responsabilitatea pentru daunele cauzate personelor sau lucrurilor ca urmare a nerespectării normelor continu in manualul de fata.
5. Compania producătoare请注意 rezervă dreptul de a aduce modificâri în orice moment la modelele sale, fãră a schimba caracteristicile esentiale descrie în manualul de fată.
6. Instalarea Şi intreşinerea echipamentelor de aer conditionalat precum acesta ar putea fi periculose deoarece in interiorul acestor aparate există un gaz refrigerant sub presiune Şi componente electrice sub tensiune.

Prin urmare, instalarea, primaPornire Şi fazele de intreşinere ulterioare trebuie efectuate exclusiv de CATRE personal autorizat ŞI calificat.

1. Instalarile efectuate fara respectarea avertismentelor furnizate in manualul de faa si utilizes area fara respectarea limitelor de temperatura prescire vor anula garantia.
2. Intretnerea ordinara a filtrelor, curatarea generala externa pot fi efectuate si de catre utilizator, deoarece acestea nu implicac operatiuni dificile sau periculoase.

3. In timpul montárii sì pentru fiecare operatiune de intreşinere, este necessar să se respecte precautiilementionate in manualul de fata sì pe etichetele aplicate pe interiorul aparatelor, precum sì se ia todo măsurile de precautié sugerate de bunul simt sì de Reglementárile de sigurantañvigoare la locul de instalare.

4. Este necessar să puratați intotdeauna manusiși ochelari de protectie pentru a efectua intervenții pe partea cu agent refrigerant a aparatelor.

1. Aparatele de aer conditionat nu trebuie instalate in medii cu prezentă de gaze inflamabile, gaze exploszive, in medii foarte umede (spalatorii, sere, etc.), sau in incaperi in care există alte utilaje care generează o sursă puternică de caldură.

1. In cazul in care inlocuiti componentele, utilizi numai PIEs de schimb originale OLIMPIA SPLENDID.

1. IMPORTANT!

u a preveni orice risc de electrocutare, este esental sa deconnectați stecherul de la priza inainte de a efectua conexiuni electrice si orice operatiune de curatare si/sau intretnere pe aparate.

1. Fulgerele, masinile din apropiere 山 telefoanele mobile pot cauza defeciuni. Deconnectati electric unitatea tamp de cateva secunde, apoi reporniti aparatul de aer conditionat.

1. In zilele ploioase, este indicat să deconnectati sursa de alimentare electrică pentru a evita daune cauzate de fulgere.

1. Daca unitatea ramane nefolosita o perioada indelungata sau in camera cu aer conditionat nu se afla nimeni, pentru a evita accidentele, este indicat să deconnectați sursa de alimentare electrică.

1. Nu utilizati detergenti lichizi sau corozivi pentru curățarea unității, nu pulverizati apă sau alte lichide pe unitate deoarece acestea ar putea deteriorora componentele din plastic sau ar putea chiar provocașocuri electrice.

1. Nu udathi unitatea 山 telecomanda. ot cauza scurtcircuite sau incendii.

2. Nu lasati aparatul de aer conditionat in functiune pe perioade lungi de temp dacă umiditatea este ridicatași ușile sau ferestrele sunt descrise. Umiditatea ar putea condensași udă sau deteriorora mobiliarul.

3. In cazul unor anomalii de functiOnare (de exemplu: zgomot anormal, miros neplacut, fum, crestere anormala a temperaturii, scurgeri elecrice, etc.) deconnectati imediat sursa de alimentare electrica. Contactati dealerul local.
   . Nu lasati aparatul de aer conditionat in functiune pe perioade lungi de temp dacă umiditatea este ridicatași usile sau ferestrele sunt descrihise. Umiditatea ar putea condensași udà sau deteriorora mobilierul.

1. Nu conectaşi sau deconectaşi stecherul in timpul functionarii. Risc de incendiu sau socuri electrice.

1. Nu atingeti (daca este in functiune) produsul cu mainile ude. de incendiu sau socuri electrice.

1. Nu asezati incalzitorul sau alte echipamente langi cablul de alimentare. Risc de incendiu sau socuri electrice.

1. Aveţi grijă ca apa să nu pătrundă in părtile electrice. Utea provoca incendii, defecciuni ale produsului saușocuri electrice.

1. Nu descidei grila de intrare aer in timpul functionarii aparatului. Risc de ranire, soc electric sau deteriorare a produsului.

1. Nu blocatei intrarea sau iesirea fluxului de aer; produsul ar putea fi deteriorat.

1. Nu introduci degetele sau alte obiecte in orificiul de intrare sau de iesire a aerului in timpe ce aparatul este in functiune. Prezenta unor piese ascutite si in miscare poate provoca rani.

2. Nu beṭi apa care iese din aparat.

Este neigienic si poate cauza probleme grave de sanatate.

1. In caz de scurgeri de gaz de la alte aparaturi, ventilati bine incaperea inainte de a utilizes aparatul de aer conditional.

2. Nu demontati si nu faceti nicio modificare la aparatura.

3. Aerisiti bine camera dacă este utilizes impreună cu o sobă, etc.
4. Nu folósiti aparatura pentru alte UTILIZARI decât cele pentru care a fost projectata.
5. Persoanele care lucrează sau intervin pe un circuit de răcire trebuie să fie în posesia unui certificat adecvat, eliberat de un organism de evaluire acreditat care să ateste competența de a manipula agentii refrigeranti și in condiții de siguranta în conformitate cu o specificătie de evaluire recunoscută de asociatiile de profil.
6. Nu eliberati gaz R410A in atmosferă. R410A este un gaz fluorurat cu efect de sera cu un Potențial de lncălzire Globală (GWP) = 2088.

1. Aparatul descris în manualul de față respectă următoarele Reglementări Europene

ECODESIGN 2009/125/EC, 206/2012/EU
- ENERGY LABELLING 2012/30/EU, 626/2011/EU

si eventualele actualizari ulcerioare.

0.4 - NOTE PRIVIND GAZELE FLUORURATE

• Acest aparat de aer conditionat contine gaze fluorurate.

Pentru informatiu specifice despree tipul si cantitatea de gaz, consultati placuta cu date aplicata pe unitate.

• Operatiunile de instalare, asistenta, intrejinere si reparare a aparatului trebuie efectuate de catre un tehnician autorizat.
• Operatiunile dedezinstalare si reciclare a produsului trebuie efectuate de catre personal tehnic autorizat.
• Daca in instalataie este instalat un dispositiv de detectare a scurgerilor, este besoinar să controti să nu existe scurgeri cel putin o data la 12 luni.
• Când se efectueaza controale ca sa nu existe scurgeri ale unitaţii, se recomanda păstrarea unui jurnal detaliat al tuturor inspectiilor.

ACEST PRODUS TREBUIE UTILIZAT NUMAI IN CONFORMITA-TE CU SPECIFICATIILE INDICATE IN MANUALUL DE FATA. ORICE UTILIZARE DIFERITA DE CEA SPECIFICATA POATE CAUZA VATAMARI GRAVE. COMPANY PRODUCAUTOARE NU I SI ASUMA RESPONSABILITATEA PENTRU DAUNELE CAUZATE PERSOANE-LOR SAU LUCRURAL OR CA URMARE A NERESPECTARII NORME-LOR CONTINUTE IN MANUALUL DE FATA.

0.5 - FOLOSIRE PREVÁZUTA

• Aparatul de aer conditionat trebuie utiliser exclusiv pouru a produce aer cald sau rece (la alegere) cu unicul scop de a face temperatura ambientală comfortsabilită.
• Folosirea necorespunzătoare a aparaturilor (externăși internă) implicând eventuale daune cauzate personelor, lucrurilor sau animalelor exonerează OLIMPIA SPLENDID de orice răspundere.

0.6 - ZONE DE RISC

• Aparatele de aer conditionalnatu trebuie instalate in medii cu prezenta de gaze inflamabile, gazeexplozive,in medii foarte umede (spalatorii, sere,etc.),sau in incaperi in care exista alte utilise care genereazao o sursa puternica de caldur,ain apropiere de o sursa de apa sarata sau apasulfuroasa.

• NU folositi gaz, benzina sau alte lichide inflamabile in apropierea aparatului de aer conditionat.

• Aparatul de aer conditionat nu dispune de ventilator pentru introducerea aerului proaspat din exterior in incapere, schimbați aerul descizand usile si ferestrele.

• Installati intotdeauna un intrerupator si prevedeti un circuit de alimentare special.

1 - DESCRIERE APARAT

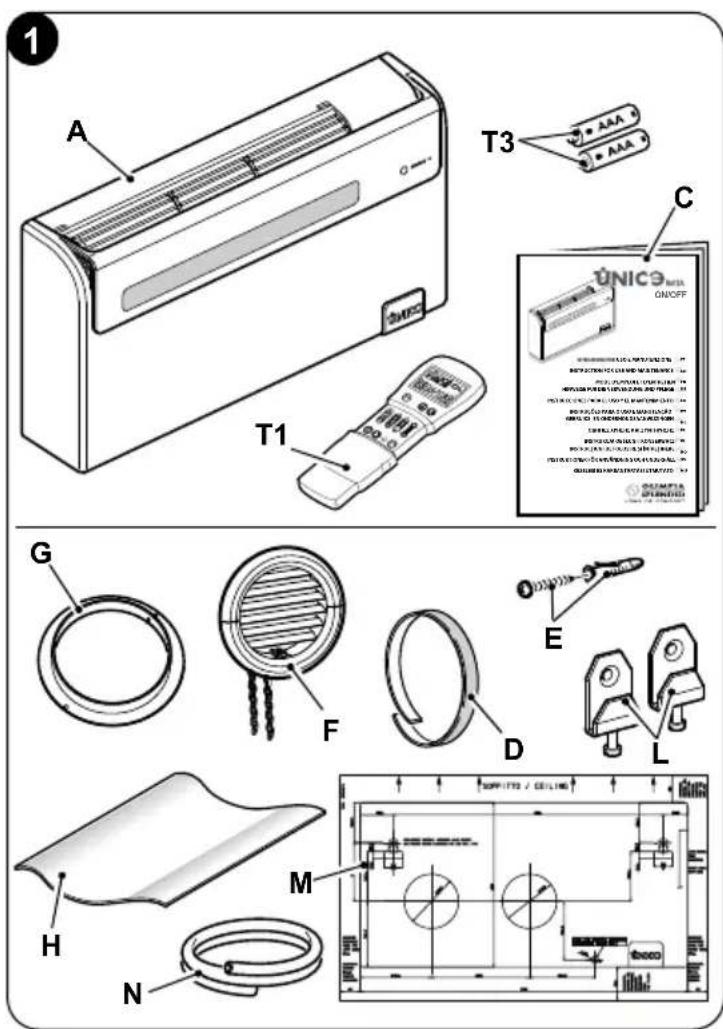

1.1 - LISTA COMPONENTELOR FURNIZATE

Unitățile care compun sistemul de aer conditioanat sunt ambale individual in ambalaje de carton. Pentru unitățile individuale, ambalajele pot fi transporte manual de câtre doi angajăți sau incârcate pe un carucior de transport, chiarși stivuite, pentru un număr maxim de trei pachete pentru unitatea interioara, sau individual pentru unitatea exterioroara. Inainte de a trece la montare, asigurăți-vă că le aveți pe toate la indemână.

A. Aparat UNICO Air ON/OFF
T1. Telecomanda
C. Manuale folosire si intretinere + garantie
D. Bandž izolatoare adezivá (cantitate 2)
E. Kit suruburi si dibluri
F. Grilaje exterioroare pentru intraarea si iesirea aerului, inclusiv Ianturni si kit pentru instalarea grilajelor (cantitate 2)
G. Flansinterioara (cantitate 2)
H. Foaiie pentru tuburi perete (cantitate 2)
L. Cârlig pentru fixare pe perete (cantitate 2)
M. Sablon de harti pour tru efectuarea orificilor.
N. Furtun evacuare condens

RO-9

1.2 - DEPOZITARE

Depozitati pachetele in interior si ferite de agenti atmosferici, izolate de sol prin traverse sau paleti.

NUINTOARCETI SINU ASEZATI AMBALAJUL ORIZONTAL.

1.3 - PRIMIRE ŞI DEZAMBALARE

Ambalajul este realizat din material adecvat 山 realizat de catre personal specializat. Unitățile se livrează complete 山 in stare perfectă, totuși, pentru a verifica calitatea serviciilor de transport, respectati următoarele averismente:

a. La primirea ambalajelor, verificati dacă ambalajul este deteriorat, dacă da, retrageti marfa cu rezerve, producând dovezi fotografice si orice deteriorare aparentă.
b. Dezambalati verificandi prezena componentelor individuale cuistele de ambalare.
c. Controla ca niciuna dentre componente sa nu fi fost deteriorata in timpul transportului; dacă este necesar, notificați expeditorul cu privire la orice deteriorare in termen de 3 zile de la primire prin scrisoare recomandata cu confirmare de primire, prezentând documentația fotografica.
d. Aveti grijá cánddezambalati sì instalati aparatura.

Piesele ascuțite pot provoca răni, acordați o atenție deosebită marginilor structuriiși aripioarelor condensatoruluiși evaporatorului.

Nicio informatie privind daunle suferite nu poate fi luata in considerare dupa 3 zile de la livrare.

Pentru orice controversa, va fi competenta instanta din BRESCIA.

Păstrați ambalajul cel puțin pe durata perioadei de garantiei, pentru eventualele expedieriă carne central de asistenta în caz de reparatie.

Elimati componentele ambalajului conform reglementarilor in vigoare privind eliminarea deseurilor.

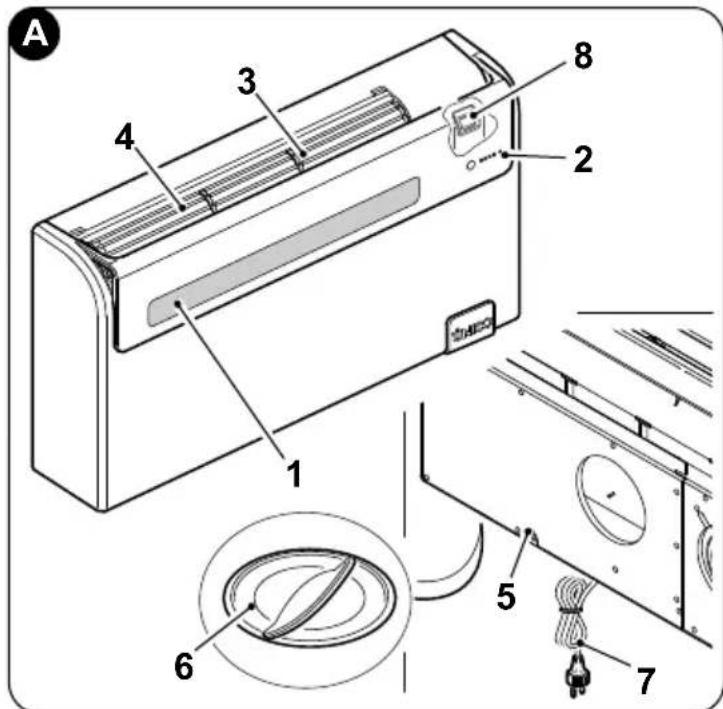

1.4 - DESCRIERE COMPONENTE APARAT (fig.A)

1. Clapetă (Flap) iesire aer
2. Consola de afisare a functieis i a alarmelor
3. Grilaj de aspirare aer
4. Filtru aer
5. Usa de acces evacuare condens
6. Usa de acces evacuare condens de urgenta
7. Cablu de alimentare
8. Intrerupator ON/OFF

2 - INSTALLARE

2.1 - MOD DE INSTALLARE

Pentru a obtne o instalare reusita si o performancta optima de functiOnare, urmati cu atentie indicatiile din manualul de fata.

Nerespectarea normelor indicate care poate cauza defectarea aparaturilor, exonerează compania OLIMPIA SPLENDID de orice forma de garantieși de eventuale daune cauzate personelor, animalelor sau lucrurilor.

Este important ca instalata electrica sa fie in conformitate cu normele, sa respecte datele din fişa tehnica si sa aibe o bună legatură la pamánt.

2.2 - DIMENSIUNI ŞI CARACTERISTICİ ALE INCAPERII UNDE SE INSTALEAZA APARATUL DE AER CONDITIONAT

• Inainte de instalarea aparatului de aer conditionat, este indispensable sa se calculeze incarcaturile termice pe temp de vară (şi de iarnă în cazul modelelor cu pompă de caldură) corespunzătoare inçaperii în cauză.
• Cu CAT acest calcul este mai corect, cu atat produsul i si va indeplini pe deplin functia.
• Pentru executarea calculeler, este necessities sa se facă referire direct la reglementările in vigoare.

RO-11

• Pentru aplicati deosebit de importante, va recomandam sa contactati firme termotehnice specializate.

• Pe CAT posibil, INSA, este necessar sa se incerce limitarea incarcaturilor termice mai mari prin urmatoarele precautii. Este indicat ca ferestrele mari expuse la soaresa aibá perdele interioare Sau, mai bine, protectii exterioroare (jaluzele, verande, folii reflectorizante, etc.). Incaperea cu aer conditionalt trebuie sra mänă inchisa CAT mal mult timp posibil.

• Evitaţi aprinderea farurilor cu halogen cu consum mare sau a alteror aparaturi electrice care absorb multă energia (cuptoare, fiare de calcat cu abur, plite de gătit, etc.).

2.3 - ALEGEREA POZITIEI UNITÄTII

Pentru a obtine cele mai bune performante de fonctionare si pentru a evita defectiunile Sau condiţile periculоase, poziţia de instalare a unității interioare trebuie să indeplineasca următoarele cerinţe:

a. Nu expuneti aparatul la surse de caldură sau de abur (fig. 3).

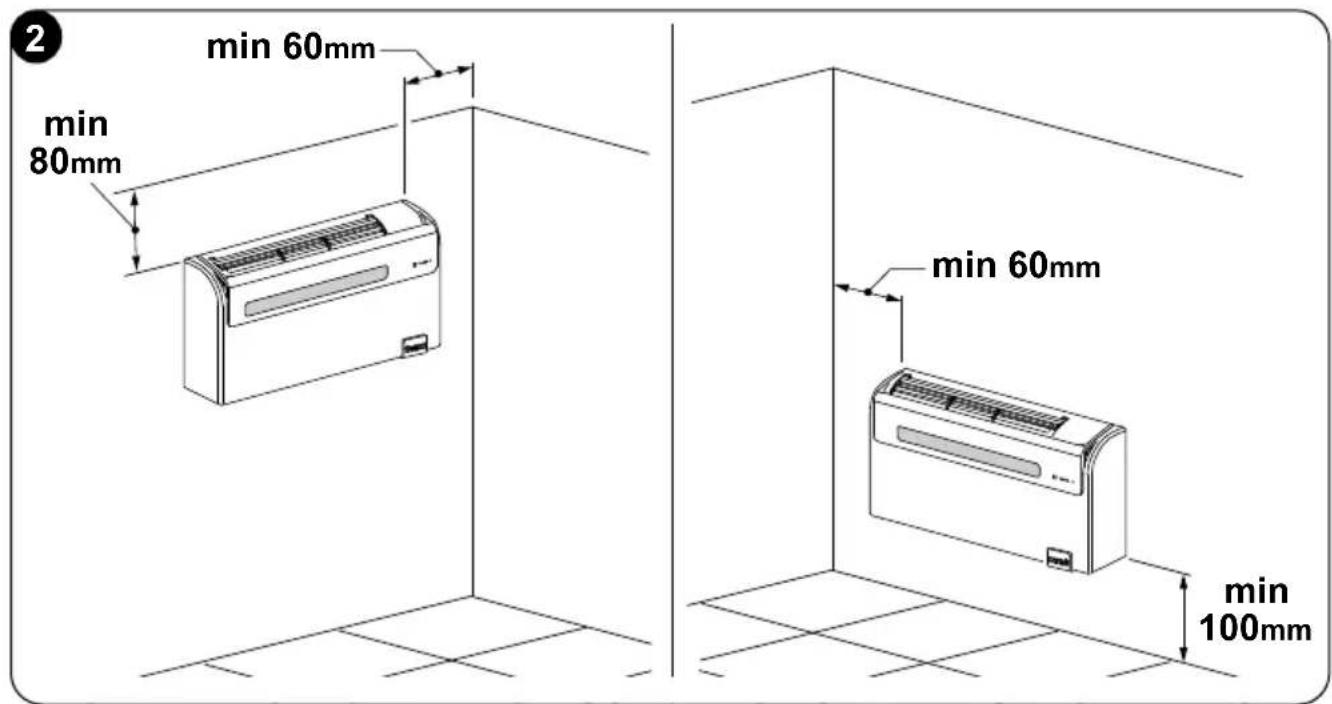

b. Asigurati-va cã spatjul din dreapta, din stanga este de cel putin 60 mm, iar deasupra unitatii ca este de cel putin 80 mm (fig. 2).
c. Inaltimea de la potea a marginii inferioare a unitatai trebuie sa fie de cel pu tin 100 mm pentru instalarea pe perete jos. Distanta fata de tavan, in cazul montarii pe perete inalt, trebuie sa fie de minim 80 mm (fig. 2).
d. Peretele pe care urmează să fie fixata unitatea interioară trebuie să fie stabil, robust si adecvat pentru a sustine greutatea.
e. Trebuie sα se poata lasa un spatiu in jurul unitaţii necessar pentru eventuale operatiuni de intretinere.

RO-12

f. Nu trebuie să existe obstacole pentru libera circulătie a aerului atăt în partea superioara de aspirare (draperii, plante, mobilier), că pe cea frontală de iesire a aerului; acest lucru ar putea cauza turbulente de natură să impiedice functionarea corectă a aparatului (fig. 3).

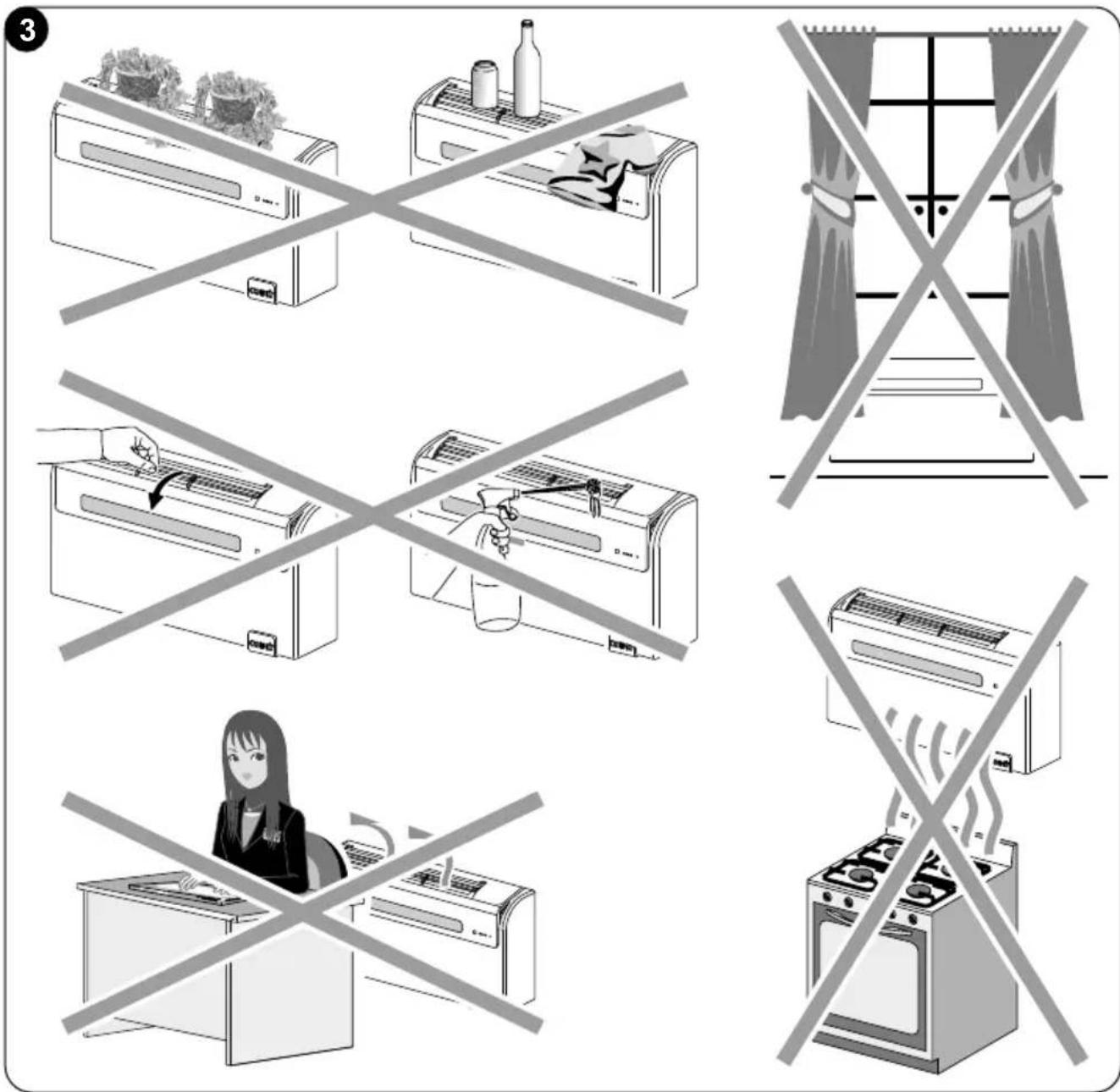

g. Nu pulverizati apă sau alto lichide de orice fel direct pe aparat (fig. 3).
h. Aparatul nu trebuie să fie intr-o poziţie astfel incât fluxul de aer să fie indreptat direct câtre personele din apropriere (fig. 3).
i. Nu fortati niciodata deschiderea aripioarei de evacuare aer (fig. 3).
I. Nu asezati sticle, conserve, haine, flori sau orice alt obiect pe grilajul de aspirare aer (fig. 3).
m. Nu instalati aparatul de aer conditionat direct deasupra unui aparat electrocasnio (televizor, radio, frigider, etc.) sau deasupra unei surse de caldur (fig. 3).

RO-13

Positia de instalare trebuie aleasăaprope de un perete care comunica cu exteriorul.

Odata identificata poziţia corectă de instalare, conform criteriilor expuse mai sus, este nécessar să se verificce ca în punctele în care s-a hotărât efectuarea orificiilor să nu existe structuri sau instalatii (grinzi, stålpi, conducţe hidraulice, cabluri electrice, etc.)care impiedica efectuarea orificiilor necesare pentru instalare.

Controlaţi inca o data să nu existe obstacole în calea liberei circulații a aerului prin orificiile care se vor efectua (plante și frunzișul aferent, tipci pentru acoperire, obloane, zăbrele sau grilaje prea dense etc.).

2.4 - MONTAREA UNITÄTII

Lungimea maxima admisa pentru tuburi este de 1 m, tuburile trebuie sa fie netede la interior, nu se pot face coturi.

Este necessar să se foloseasca grilajële furnizate sau grilaje care au aceleasi criteristici.

2.4.1 - Perforarea peretelui

Pentru a functiona, unitatea necessities efectuarea a doua orificii in perete, poziptionate aça cum este indicat in sablonul de perforare; orificiile trebuie să aibă un diamétru de 162 mm.

• Se poate instala unitatea UNICO AIR ON/OFF in locul unității UNICO AIR sau UNICO AIR R32 fără a modifica orificiile existente, cu exceptția orificiului mic pentru scurgerea condensului, în acest caz, pentru a nu penaliza performantele,∉ndepartăți materialul izolator prezent eventual în orificiul de evacuare a aerului,și suporturile de fixare necessities o nouă perforare.
• Perforarea peretelui trebuie efectuata cu echipamente adecvate care sa facilitze lucrul si sa evite daune Sau deranjarea excesiva a clientului.

Cele mai bune instrumente pentru efectuarea orificiilor cu diametu mare pe pereti sunt burghiele speciale (numite „burghii cu carotă") cu cuplu mare de răsucireși viteza de rotăție reglabilă în functie de diametrul orificiului care trebuie efectuat.

• Pentru a evita raspändirea unor cantitàti mari de prafși resturi in mediu, „burghiile cu carota" pot fi cuplate la sistème de aspirare constând in esentă dintr-un aspirator care trebuie conectat la un accesoriu (cum ar fi o ventuză) de amplasat aproape de vârful unde se efectuează perforarea.

• Pentru a efectua perforarea, procedati dupa cum urmează:

• Asezati sablonul de perforare (M) furnizat pe perete respectand distantele minime fata de tavan, podea si pereti laterali indicate pe sablonul propriu-zis care poate fi tinut in poziie corecta cu banda adeziva (Y) (fig. 4).

• Utilizaland un burghiu mic sau o sula,trasaqui atentie centrul diferitelor orificii care trebuie efectuate inaine de a le face (fig.4).
• Utilizalandun burghiu cu carotacu un diametru minim de 162 mm, efectuatale dedoua orificii pentru intrareasa si iesirea aerului.

Orificiile trebuie efectuate cu o usoara inclare in jos pentru a preveni patrunderea apei din conducte (fig.5).

Cea mai mare parte a materialului indepartat este expulzat spre exterior, de aceea este besoinar sa va asigurati ca atunci candcade, nu loveste personale si obiectele de dedesubt. Pentru a evita pe CAT posibil spargerea tencuielii exteriorare, este besoinar sa se procedeze cu mare prudenta la executarea partii finale a orificiului prin slabirea usoară a presiunii exercitate asupra burghiului cu carota.

• Effectuati orificile marcate anterior, pentru diburile corespunzatoare suporturilor de fixare (fig. 6).

RO-15

Producătorul nu poate fi considerat responsabil pentru nicio subestimare a consistentei structurale a fixării pregătite de instalator. Vă invităm, asadar, să acordați cea mai mare atentie acesti operatiuni care, dacă este executata necorespunțăr, poate provoca daune foarte grave personelorși bunurilor.

• In cazul aparatelor cu pompă de caldură pentru care nu a fost pregătă o scurgere a condensului în incorporata în perete (a se vedea paragraful 2.4.2), trebuie căut un orificiu traversant în poziția indicata peșablonul de perforare pentru a permite scurgerea condensului.

2.4.2 - Pregatirea scurgerii condensului

• Pentru masinile cu pompe de caldură, tubul de evacuare condens (fig. 1 - ref. N) (furnizat) trebuie conectat la aparatul de aer conditionat pentru a fi introdusă în racordul corespunzător (A). Inainte de a introduce tubul de evacuare condens, scoateți capacul (B) (fig. 7). O supapă solenoidă asigura scurgerea condensului din tava internă atunci cand se atinge nivelul maxim.

• Pentru masinile numai cu răcire, este necessitiesa connectarea tubului de evacuare a condensului in cazul in care se are in vindere functiOnarea cu temperaturi exteriorare scazute (sub 23^ ).

• Scurgerea are loc prin intermediul gravitatei. Din acest motiv, este indispensabil ca linia de scurgere sa aibă o panta minimă în fiecare punct de cel puțin 3%. Tubul de utilizes pote fi rigid sau flexibil cu un diametu interior minim de 16 mm.

• In cazul in care conducţa se varsă intr-un sistem de canalizare, trebuie efectuat un sifon inainte ca respectiva conducţă să fie introduşă in scurgerea principală. Sifonul trebuie să fie la cel putin 300 mm sub orificiul de admisie al aparatului (fig.8).

• Daca conduccta de scurgere se scurge intr-un recipient (rezervor sau alt fel de recipient), evitatci ca respectivul recipient sa fie inchis ermetic si mai ales ca tubul de scurgere sa ramanascufundat in apa (a se vedea fig.9).
  Orificiul (J) pentru trecerea tubului de condens trebuie sa aibă înotdeauna o panta spre exterior (a se vedea fig.10). Pozitia exactă în care trebuie plasat orificiul de admisie al tubului în raport cu mașina este definită peșablonul de perforare.

Aveṭi grijā in acest caz ca apa evacuata sā nu provoace daune sau inconvenientente lucrurilor sau personelor. In timpul iernii, aceastā apā poate provoca formarea de foï de gheṭā in exterior.

Cánd conectati evacuarea condensului, acordați o atentie deosebită ca sa nu striviti furtunul de cauciuc.

In cazul functionarii pe tamp de iarnă cu temperaturi egale sau sub 0^ , pentruă asigura evacuarea, asigurati-va că tubul de evacuare condens este protejat impotriva inghețului.

In cazul functionarii prelimungite pe tamp de iarnă, cu temperaturi sub -5°C, instalati setul optional de incălzire bazin.

2.4.3 - Montarea conductelor de aer si a grilajelor exteriorare

• După efectuarea orificiilor (cu burghiul cu carota), introduciți in acestea foia de plastic (H) furnizata impreună cu aparatul de aer conditioanat (fig. 11). Tăiati o făsie de 130 mm pe partea lungă a foii (H) (fig. 11).

Lungimea foilor trebuie să fie cu 65 mm mai mica decât cea a peretelui.

• Rulati foia (H)Şi introduci:o in orificiu, acordand atentie liniei de imbinare care trebuie intotdeauna pozitionata in sus (fig.11).

Pentru a tăia tubul (H), e sufficientăutilizați un cutter normal (figurile 11 - 12).

Pentru a pozi tiona grilajele externe, procedati dupa cum urmeaz:

a. Aplicati garnitura (D) pe flansele de perete (G) astfel incat sa coincida cu marginea exterioroara a flansei, dupa cum se arata in figura 13.

b. Fixati cele două flanse cu 2 dibluri cu diametrul de 6 mm cu cele două orifici de fixare in poziţie orientală (figurile 14 - 15 - 16).

RO-18

c. Introduci ti ochiul mic cu tija lunga al arcului pe pivotul capacului (pe ambele componente) (fig.17).
d. Introduci ci cele doua capace (cu arc) din partea din anterioara a grilajului exterior pe cele doua lacasuri ale acestuia,tragand panase fixeaz (fig.18) apoi legati cieloua lanurti de ochiul mare al arcului.
e. Prindeti cu o mană cele două lanțuri legate la grilaj;
f. Indoiti grilajele exterioroare, strangandule cu mana libera in partea pliabila si introducand degetele in interiorul aripioarelor individuale (fig.19).
g. Introduceji brațul in tub până cand grilajul iese complet in exterior.

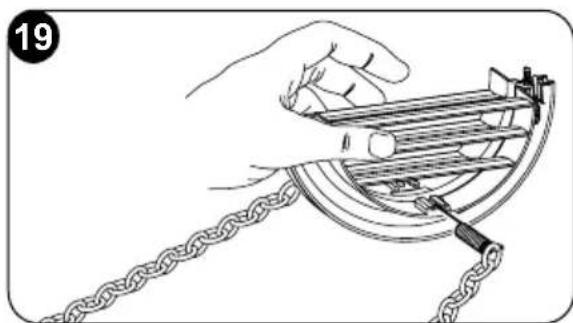

h. Lasaigi grilajul sa se redeschida, avand grijaa sata tinei degetele in interiorul aripioarelor.
i. Rotiti grilajul pana cand aripioarele sunt orizontale si cu inclinarea in jos.
I. Trageti Iantul prin tensionarea arcului, apoia agatai inelul Iantului de pivotul flansei interioare trecere tuburi (fig. 20).
m. Tāiati ochiurile de Iant ramase in plus cu un clete.

Folosi numai grilajele din furnizate (F) sau grilaje care au aceleasi criteristici.

RO-19

2.4.4 - Pregătre orificii pe mașină

Unitatea este concepută exclusiv pentru cuplarea cu tuburi de iesireși intrare a aerului cu diametrul de 162 mm.

2.4.5 - Positionarea aparatului pe suporturile de fixare

Actionand pe cele doua orificii realizate anterior (a se vedea fig. 6), fixati suporturile de sustinere (L) pe perete utilizand suruburile diblurilor (E) furnizate (fig. 21).

Dupa ce ati controlat:
ca suporturile de fixare sunt bine prinse de perete,
ca au fost pregatite amenajarile pentru racordarea electrica si evacuarea condensului (dacă este besoin),
este posibil să cuplate aparatul de aer conditionat.

Procedati dupa cum urmeaz:

a. Aplicati bandă adezivă (A) pentru a avea repere pentru punctele de cuplare a unității (fig. 22).

Banda va putea fi indepartata odata ce unitatea este fixata de perete.

b. Ridicati aparatul de aer conditionat tinandu-I de partile laterale ale bazei inferioroare si fixati-I pe suporturi (L) (fig. 23).Pentru a facilita operatiunea de agatare, inclinati uor partea inferioroara a aparatului spre dvs.

• Operatiunile de racordare electrica si de fixare a scurgerii condensului trebuie efectuate cu aparatul distantat de perete prin intermediul unei pene de lemn sau unui alt obiect similar (a se vedea fig. 24).
  La sfarsitul lucrarilor, verificati cu atentie sa nu existe crapaturi in spatele aparatului (garnitura izolatoare trebuie sa adere bine la perete) in special in zona conductelor de intrare si ieire a aerului.

2.4.6 - Conxiune electrica

Aparatul este echipat cu un cablu de alimentare cu przyă (conexiune de tip Y). In cazul in care utilizati o przyă in aproprierea aparatului, tot ce trebuie să faceti este să introduciți stecherul.

Inainte de a conecta aparatul de aer conditionat, asigurati-va ca: Iorile tensiunii si freventei de alimentare sunt conforme cu specificatiile de pe placuta aparatului.

• Linia de alimentare este echipata cu o legatura eficace la pámant si este dimensionata corect pentru absorbția maxima a aparatului de aer conditionat (sectiune minimă cabluri egală cu 1,5mm2).
• Echipamentul este alimentat exclusiv prin intermediul unei prize compatibile cu stecherul furnizat.

O eventuală înlocuire a cablului de alimentare trebuie efectuata exclusiv de serviciul de asistență autorizat sau de către personal cu calificare similara.

In reteaua de alimentare a aparatului trebuie prevazut un dispositiv de deconnectare omnipolar adecvat, in conformitate cu regulile nationale de instalare. In orice caz, este necessar sa verificati ca sursa de alimentare electrica sa aibă impamantare eficientăși protectii adecvate impotrivara suprasarcinilor si/sau scurtcircuilor (se recomanda folosirea unei sigurante cu actiene intârziata de tip 10 AT sau a alter dispositive cu functii echivalente).

Pentru a inlocui cablul de alimentare, procedati dupa cum urmeaz:

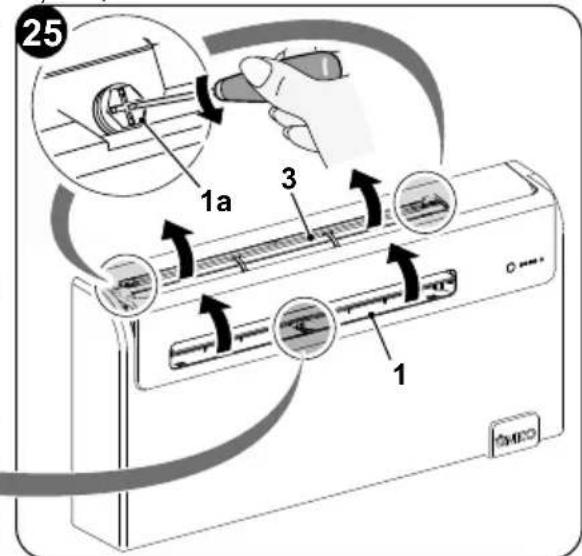

a. Ridicati grilajul de aspirare aer (3) si indepartati cele doua suruburi (1a) (fig. 25).

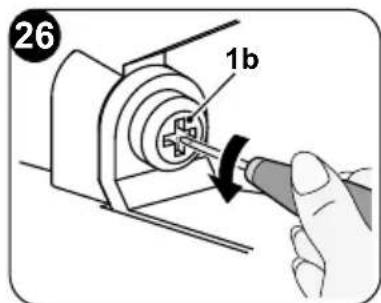

b. Deschideti clapeta (1) si scoatei surubul (1b) (fig. 26).

c. Scoate capacul frontal (fig.27).

d. Deşurubati celetrei süruburi de fixare (X2)pentru a indeparta capacul frontal al tabloului electric (X1) (fig. 28).
e. Indepa rata ti tabloul electric (X1) (fig. 28).
f. Deşurubati clemacare fixeazacablul (J1) (fig. 29).
g. Deşurubatişuruburile de blocare cabluri bloc terminal (J2) (fig. 29)
h. Scoateti cablul existent si introduci t i noul cablu urmmand acelasi parcurs.
i. Blocati cei trei poli ai cablului in blocul terminal (J2) si strangeti suruburile (fig. 29).
I. Fixati cablul cu clema (J1) (fig. 29).
m. Inchideti tabloul electric.
n. Remontati capacul frontal al masinii.
o. Strangei suruburile (1a) si (1b).

2.5 - CONFIGURATIE INSTALLARE INALT/JOS

Unitatea poate fi instalata atat in partea joasa a peretelui (adiacent podelei), cát si in partea inaltá a peretelui (adiacent tavanului).

In functie de instalare (partea dinspre tavan sau podea), este suficientă modificarea configurației electronice pentru a optimiza unghiurile de schidere a clapetei de iesire aer.

2.5.1 - Configurația partii electronice pentru instalare perete jos saur perete inalt

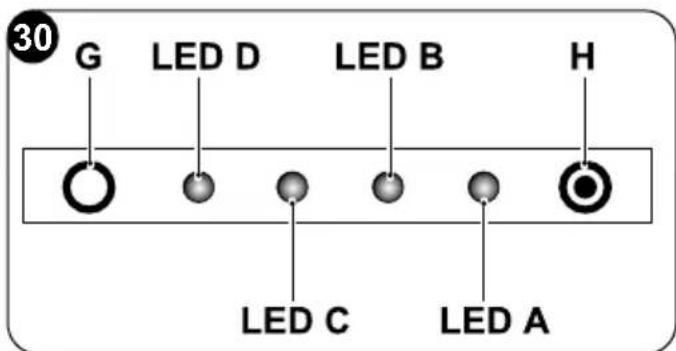

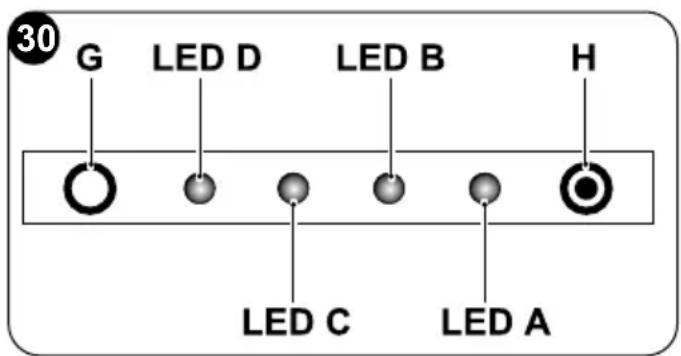

Procedati dupa cum urmeaz (a se vedea fig. 30):

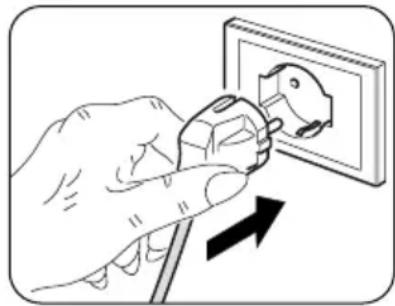

a. Introduci stecherul in przy pentru a alimenta aparatul de aer conditioanat, apoi asigurati-vac este in mod stand-by.
b. Verificati ca toate LED-urile de pe display sa fie stinse; apasati si mentinei apasat butonul de reset H, eliberati butonul cand se emite un semnal acustic.
c. Pentru a configura unitatea pentru instalarea pe perete in partea de sus, apasaţi butonul de reset H, LED-ul C (galben) se va aprinde.
d. Pouru a configura unitatea pentru instalarea pe perete in partea de jos, apasați butonul de reset H, LED-ul D (verde) se va aprinde.
e. Asteptaţicateva secunde până când modul stand-by este restabilit Şi verificati ca toate LED-urile de pe display să fie stinse îniate de a porni unitatea.

In tampul fazelor de configurare, punctul (c) si punctul (d), se va apriminde si LED-ul D (verde) si LED-ul A (roşu).

3 - FOLOSIRE

3.1 - AVERTIZÄRi

Instalarea Şi racordarea electrică a aparatului trebuie efectuate de către personal specializat în posesia cerințelor prevăzute de lege. Instructiunile de instalare sunt cuprinse în paragraful corespunțator al manualului de față.

Niciun obiect sau obstacol structural (mobilier, perdele, plante, frunziş, obloane, etc.) nu trebuie sa obstruţione fluxul normal de aer atat din grilajele interne, CAT SI din cele externe.

• Nu va sprijiniti niciodata sau, mai rau, nu va asezati niciodata pe corpul aparatului de aer conditionat pentru a evita deteriorarea gravă a partilor externe.

• Nu miscatei manua! clapeta de iesire a aerului. Pentru a face acest lucru, utilizati intotdeauna telecomanda.

• In cazul unor scurgeri de apă din aparat, este besoinar să il opriti imediatși să deconnectați sursa de alimentare electrică. Sunati la cel mai apropriat centru de asistenta autorizat.

In timpul functionarii in faza de incalzire, aparatul de aer conditionat indeparteaz periodic gheata care se poate forma pe bateria externa. In aceasta situatie, masina continua sa fonctione, dar nu trimite aer cald in incapere.

Faza dedezghetare poate dura de la 3 minute pña la maximum 10 minute.

• Curățați regulat filtrul de aer după cum este descrijis in paragraful corespunzător (4.1.2).

Aparatul nu trebuie instalat in incaperi in care se formeaza gaze explozive sau in care exista conditi de umiditate si temperatura in afara limitelor maxime definite in manualul de instalare.

3.2 - DESCRIEREA CONSOLEI DE SEMNALIZARE

In partea dreaptă sus a aparatului există butoaneși leduri ale càror functii sunt descrie in paragraful (4.3.3).

3.3 - FOLOSIREA TELECOMENZII

Telecomanda livrata cu aparatul de aer conditionat este instrumentul care va permite sautilazi aparatura in modul cel maicomfortabil. Este un instrument care trebuie manevrat cu grijăși in special:

• Evitaşi să il udati (nu trebuie curătat cu apă sau expus la intemperii).
• Evitaţi Čaderea sau impactul violent.
• Evitaţi expunerea directă la razele soarelui.

RO-24

• Telecomanda functionează cu tehnologie cu infrarosu.

In timpul folosirii, nu plasati obstacole intre telecomanda si aparatul de aer conditionat.

• Daca in incapere sunt utilizes alte dispositive echipate cu telecomanda (TV, grupuri stereo, etc...), pot apărea interferente care pot cauza pierderea semnalului transmis.

• Lämpile electroniciși fluorescente pot interfera cu transmisiiile dentre telecomandași aparatul de aer conditionat.

• Scoateti bateriile de alimentare dacă telecomanda nu este Utilizata o perioada lungă de temp.

• Display-ul telecomenzii se stinge dupacateva secunde de neutilizare, pentru a-l reactiva apasați orice buton.

3.3.1 - Introducerea bateriilor (fig. 31)

Pentru a introduce corect bateriile:

a. Scoateti capacul din spatuiul unde se aflabateriile.
b. Introduci bateriile in spatiul coresspunzator, acordand atentie polaritatii indicate.

Respectați cu strictete polaritateile indicate in partea de jos a spatuiului unde se află bateriile.

c. Inchideti capacul corect.

3.3.2 - Inlocuirea bateriilor

Bateriile trebuie schimbate atunci cand display-ul telecomenzii nu mai apare clar sau cand nu mai modifica setarile aparatului de aer conditionat.

Utiliziți intotdeauna baterii neiși inlocuiți ambele baterii.

Utilizarea de baterii vechi sau de tipuri diferite poate cauza defectarea telecomenzii.

Telecomanda foloseste doua baterii alcaline uscate de 1,5V (tip AAA.LR03) (fig. 31).

RO-25

După inlocuirea bateriilor, reglate ceasul telecomenzii.

Odata descârcate, ambele baterii trebuie ⟨nlocuite ši eliminate ⟨in centrele de colectare adecvate sau conform reglementărilor locale.

• Dacă nu Utilizati telecomanda tamp de cateva săptamâni sau chiar mai mult, scoateți bateriile.

Eventualele scurgeri ale bateriilor ar putea deteriorora telecomanda.

• Durata medie de viata a baterilor, la utilizes normală, este de aproximativ sase luni. Inlocuiți bateriile cand nu mai auziţi „bip-ul" de primire a comenzii de la unitatea interioara sau dacă indicatorul de transmisie de pe telecomanda nu se aprinde.

Nu reçarcàti sau demontàti bateriile. Nu aruncaṭi bateriile in foc. Pot arde sau exploda.

Dacă lichidul din bateriicade pe piele sau pe haine, spălati-le cu grijă cu apă curata. Nuutilizati telecomanda cu baterii care au avut scurgeri.Substantele chimice continute in baterii pot provoca arsuri Sau alte pericole pentru sanătate.

3.3.3 - Poziţia telecomenzii

• Tineţi telecomanda intr-o poziţie din care semnalul să poata ajunge la receptorul aparatului (distanţă maximă circa 8 metri - cu bateriile incărcate) (fig. 32).

Prezența obstacolelor (mobilier, perdele, pereți, etc.) intre telecomandași aparat reduce raza de actiune a telecomenzii.

3.4 - DESCRIEREA TELECOMENZII

Telecomanda este interfata dentre utilizator si aparatul de aer conditioanat si, prin urmare, este foarte important sa cunoaoste fiecare functie, folosirea diferitelor comenzi si simbolurile afisate.

3.4.1 - DescriereaUTOanelortelecomenzii

B1 Activarea/dezactivarea (Stand-by) unităti
B2 Buton bunastare (automat)
B3 Buton mod bunăstare nocturnă (SILENT)
B4 Selectare mod de fonctionare - racire > incalzire > ventilatie > mezumidificare > automat
B5 B5 Crestere/reducere viteză ventilator
B6 B6 setare ceas/programare
B7 Creştere/reducere temperatura dorita/ ceas/programare
B8 Activare/dezactivare functie oscilatie a clapetei de iesire aer
B9 Activare/dezactivare systemd de schimb aer B9 FREE COOLING (nu este disponibil pentru acest model)
B10 Buton RESET
B11 Activare/dezactivare programe

3.4.2 - Descrierea display-ului telecomenzii

D1 Indicarea vitezei ventilatorului sau a modului acestuia de fonctionare automat (AUTO)
D2 Mod inczire
D3 Mod răcire
D4 Moddezumidificare
D5 Functie schimbare aer (nu este disponibila pentru acest model)
D6 Functie nocturna (SILENT)
D7 Functie automata
D8 Program 1
D9 Program 2
D10 Indicator temperatura/ceas

3.5 - DESCRIEREA FUNCIIOR APARATULUI DE AER CONDITIONAT

3.5.1 - Pornire generalăși gestionarea functiţionalii

• Telecomanda face posibila gestionarea instalatiei.

Pentru a transmite comenzile câtre aparatul de aer conditionat, partea anterioară a telecomenzii trebuie sâ fie ⟨intoarsă spre consola aparatului.

Primirea comenzii emise este confirmata de emiterea unui semnal acustic.

• Distanța maxima de la care pot fi primite comenzi este de aproximativ 8 metri (cu bateriile incârcate).

3.5.2 - Pornirea aparatului

Asigurați-vă că intrerupătorul de alimentare (8) este posizionat pe "I".

• Apasaţi butonul B1 de pe telecomandă pentru a activa aparatul de aer conditioanat.

3.5.3 -Oprirea aparatului

• Apasati butonul B1 de pe telecomanda pentru adezactiva (stand-by) aparatul de aer conditionat.

Sistemul de control al unității este echipat cu o memorie, astfel incât setările nu se vor pierde atunci cand respectivul aparatul se oprește.

In cazul opririi prelimungite a aparatului, acesta trebuiedezactivat prindeconnectarea intrerupatorului general sau scotand stecherul din priză.

3.5.4 - Functionare in mod „Räcire"

• Folosind acest mod, aparatuldezumidifica 山 raceste incaperea.
• Pentru a activa acest mod, apasaţi butonul B4 de pe telecomanda de mai multe ori până cand pe display apare simbolul D3.
• In acest mod de fonctionare este posibil sa setaţi temperatura doritași viteza ventilatorului.

După trei minute (ca timp maxim) de la activarea acestui mod de fonctionare,

compresorul porneşte Şi aparatul
incepe să elibereze aer rece.

• Pornirea compresorului este Indicates de aprinderea LED-ului B (verde) aflat pe consola (fig.30).

3.5.5 - Functionare numai in mod „Dezumidificare"

• Folosind acest mod, aparatuldezumidifica 山 incaperea.

Activarea acestei functii este, aśadar, deosebit de utilă însezonul mediu, adica în acele zile (cum ar fi zilele ploioase) în care temperatura este în general placută, dar umiditatea excessiva face să se simță o anumită senzatie de discomfort.

• In acest mod, atat setarea temperaturii ambientale, CAT SI setarea vitezei ventilatorului sunt ignore, corespunzand intotdeauna cu valoarea minimă.
• Ca atare, toate indicatiiile de temperatura 山 viteza a ventilatorului dispar de pe display-ul telecomenzii (fig.40-41).
• Pentru a activa acest mod, apasaţi butonul B4 de pe telecomanda de mai multe ori până când pe display apare simbolul D4 si simbolul de ventilatie automata D1.
• Cu acest mod este normal ca aparatul să functioneze intermitent.

3.5.6 - Functionare numai in mod „Ventilatie"

• Folosind acest mod, aparatul nu exercitate nicio actiune nici asupra temperaturii, nici asupra umiditatii aerului din incapere.
• Pentru a activa acest mod, apasaţi butonul B4 de pe telecomanda de mai multe ori până când pe display apare simbolul de ventilatie automata D1.

3.5.7 - Functionare in mod „Bunăstare“(Automat)

• In acest mod, in functie de temperatura interna a incaperei si de temperatura dorita setata, temperatura instalatiei si viteza ventilatorului sunt reglate automat (cu exceptia functionarii in mod „dezumidificare").
• Pentru a activa acest mod, apasaţi butonul B2 de pe telecomanda de mai multe ori până când pe display apare simbolul D7.

3.5.8 - Functionare in mod „Incalzire" (numai pentru modelele cu pompă de caldură)

• Folosind acest mod, aparatul incalzeste mediul.
  Această functie este disponibla numai pentru modelele cu pompă de caldură (HP).
• Pentru a activa acest mod, apasaţi butonul B4 de pe telecomanda de mai multe ori până când pe display apare simbolul D2.

• In acest mod de fonctionare este posibil să setați temperatura doritași viteza ventilatorului. După trei minute (ca tamp maxim) de la activarea acestui mod de fonctionare, compresorul porneșteși aparatul începe să elibereze caldură.

• Pornirea compresorului este Indicates de aprinderea LED-ului B (verde) aflat pe consola (fig.30).

Aparatul de aer conditionat efectueaza periodicdezghetarea bateriei. Pe toata durata acestei faze, aparatul de aer conditionat nu trimite aer cald in incapere, chiar dacă diferitele organe interne rámân pornite, cu exceptia ventilatorului de aer ambiental.

Cand temperaturile exterioroare sunt scăzute, pot exista intârzieri in trecerea de la viteza minimă la viteza medie sau maximă din momentul transmiterii semnalului cu telecomanda. Intârzieri similare pot apărea la activarea oscilătiei deflectorului mobil. După ce unitatea se opritexe, ventilatorul intern continuațaș functionezecateva secunde, după care se opreșteși ambele clapete de aer se inchid.

3.5.9 - Controlul directiei fluxului de aer

• Apasaţi butonul B8 de pe telecomanda pentru a activa/dezactiva oscilatația continua a deflectorului mobil de iesire aer (1).
• Când este activă oscilația continua, o apăsare supplementară a butonului B8 va permite să blocati deflectorul pentru a obtine direcția verticală dorita pentru fluxu de aer.

Pozitia deflectorului mobil nu trebuie niciodata forata manual.

3.5.10 - Controlul vitezei ventilatorului

Viteza ventilatorului este controlata prin intermediul butonului B5 (de pe telecomanda).
- Apásänd acessest buton de mai multe ori, se schimba viteza cu urmátoarea secventa Mica> Medie Ridicata> Automata
- Cu CAT VITEZA SETATA este mai mare, cu atat performanţa aparatului este mai mare, dar mai putin silentios.
- Setand viteza Automata, microprocesorul de bord reglează automat viteza, mentinandin-o mai mare cu cat diferența+dentre temperatura camerei detectata s i temperature setata este mai mare.

Viteza este intotdeauna redusă automat pe masură ce temperatura camerei se apropie de cea setata.
- In modul dedezumidificare, controlul vitezei nu este posibil, deoarece aparatul poate functiona numai la viteză mică.

3.5.11 - Buton bunăstare nocturnă (SILENT)

• Pentru a activa acest mod, apasaţi butonul B3 de pe telecomanda, pe display apare simbolul D6.

• Activarea functiei bunăstare nocturnă (SILENT) permite obtinerea de rezultate multiple:

• creştera treptata a temperaturii setate la răcire

• scaderea treptata a temperaturii setate pentru incalzire (numai modele HP)
• reducerea nivelului de zgomot al aparatului

• economie la consumul de energia electrica pe tamp de noapte

• Pentru a activa functia bunastare nocturnă, trebuie mai intai sa selecuți modul de functionareși temperatura dorita, apoi sa activati functia bunastare nocturnă apăsând butonul B3.

• In mod ideal, activarea butonului bunastare nocturna ar trebui să se efectueze imediat inainte de a adormi.
• La răcire, temperatura setata este menținută tamp de o ora după activarea butonului bunăstare nocturnă. In următoarele două ore, setarea creștreptat, în tim pe functionarea ventilatorului este setata la viteza mica.
• După a doua ora, setarea temperaturiiși setarea ventilatorului nu mai sunt modificate.
• La incalzire, temperatura setata este mentinută tamp de o ora după activarea butonului bunăstare nocturnă. In următoarele două ore, setarea crește treptat, in timp ce functionarea ventilatorului este setata la viteza mica.
• După a doua ora, setarea temperaturiiși setarea ventilatorului nu mai sunt modificate.
• Butonul bunăstare nocturnă nu este disponibil pentru functiOnarea numai pentru dezumidificare si ventilatie.
• Butonul bunăstare nocturnă poate fi exclus in orice moment (ideal la trezire) apăsând din nou butonul B3.
• In acest moment sunt restabilite setarile de temperatura si viteza a ventilatorului care au fost setate inainte de activarea acesti functii.

3.5.12 - Setare timer

• Logica aparatului permite Utilizatorului să foloseasca două programe distincte pentru timer (a se vedea paragraful 3.5.14), datorità ca rora aparatul poate fidezactivatși activat (sau invers) în orice moment (de exemplu, poate să fie activat cu puțin temp inainte de ora de intoarcere programata pentru a găsi o temperatura deja plăcută în casă).
• Daca doriti săutilizati aceste functii, trebuie mai intai să setati ora exactă (a seVEDea paragraful 3.5.13)și apoi să setati timerul la orele dorite.

3.5.13 - Setare ceas.si timer

Pentru a seta ora, operati cu telecomanda dupa cum urmeaz:

a. Apasati butonul B6 (SET TIMER) până când pe display apar indicate orele h (D10)
b. Cu butoanele B7 (+ si-) seta'i ora.
c. Apasati butonul B6 pana cand pe display apar indicate minutele m (D10).
d. Cu butoanele B7 (+ si-) setati minutele.
e. Apasa ti butonul B6 pentru a memoriza ora si pentru a continua programarea timerului.

RO-32

3.5.14 - Setare orare timer (PROGR. 1 si PROGR. 2)

Este posibil să setați unul sau ambele programe timer.

Pentru a seta orarele de activare 山 dezactivare a aparatului in cele doua programe, Utilizati telecomanda si procedati dupa cum urmeaza:

a. Apasati butonul B6 (SET TIMER) o data sau de mai multe ori până cand pe display apare simbolul D8a) (Orar de activare a primului program).
b. Cu butoanele B7 (+ si-) crestei tau micsrati ora cand doriti ca aparatul de aer conditionat sa se activeze.

Variata orei care poate fi setata cu tastele B7 (+ si-) este de 30 de minute.

c. Apasati din nou butonul B6 (SET TIMER); pe display apare simbolul (D8b) (Orar de activare a primului program).
d. Cu butoanele B7 (+ si-) crestei tau micsorati ora cand doriti ca aparatul de aer conditionat sa se opreasca. Variata orei care poate fi setata cu tastele B7 (+ si-) este de 30 de minute.
e. Apasati din nou butonul B6 (SET TIMER); pe display apare simbolul (D9a) (Orar de activare a celui de-al doilea program).
f. Cu butoanele B7 (+ s i-) crestei sau micsrati ora cand doriti ca aparatul de aer conditionat sa se activeze.

Variata orei care poate fi setata cu tastele B7 (+ si-) este de 30 de minute.

g. Apasati din nou butonul B6 (SET TIMER); pe display apare simbolul (D9b) (Orar de activare a celui de-al doilea program).
h. Cu butoanele B7 (+ s i-) crestei tau micsorati ora cand doriti ca aparatul de aer conditionat sa se opreasca. Variata orei care poate fi setata cu tastele B7 (+ s i-) este de 30 de minute.
i. Pentru a reveni la modul normal de fonctionare, apasa t butonul B6 (SET TIMER) o data sau de mai multe ori pana cand pe display se sting toate simbolurile care se refera la aceast a setare.

RO-33

3.5.15 - Activare.sidezactivare timer

Odata setate, programele timerului pot fi activate sau nu in functie de nevoile contingente. Activarea poate viza unul dentre cele doua programe sau ambele.

In special, de fiecare dataçand se apasa butonul B11 (Activare programe), situata se schimbă dupa cum urmeazu:

• Activarea numai a primului Program.
• Activarea numai a celui de-al doilea Program.
• Activarea primuluiși a celui de-al doilea Program.
• Dezactivarea ambelor programe.

3.5.16 - Resetarea tuturor functiilor telecomenzii

Apásänd butonul B10 (RESET) se anulează toate setările telecomenzii.

Procedand astfel, se anuleaza toate setarile timerului salvate in telecomanda, iar telecomanda restabileste toate setarile din fabrica.

In plus, apasand din nou butonul B10, pe display apar toate simbolorile, facdnd astfel posibila verificarea integritatai display-ului.

3.5.17 - Gestionarea aparatului in cazul in care telecomanda nu este disponibilită

In cazul in care se pierde telecomanda, se descarca bateriile sau se defectează telecomanda, aparatul de aer conditionat poate fi actionat numai in mod automat apăsând cu un obiect ascuțit microintrerupătorul aflat sub orificiu del pe consola.

Pentru a opri aparatul de aer conditioanat, apasa di din nou microintrerupatorul.

Din momentul旨在 care telecomanda este din nou disponibla, restabiliti controlul normal al aparatului de aer conditionat dand orice comanda prin intermediul telecomenzii.

3.6 - SFATURI PENTRU ECONOMISIREA ENERGIEI

Iata cateva sfaturi simple pentru a reduce consumul:

• Păstrațimereuși constant filtrele curate (a se videa capitolul intreținereși curățare).
• Tineni usile si ferestrele incaperilor care urmează să fie climatizateinchise.
• Evitaţi ca razele solare să patrunda liber în incapere (recomandam folosirea draperiilor Sau rulourilor Sau inchiderea obloanelor).
• Nu blocaţi directiile fluxului de aer (când intrăși iese) din unități; incest lucru, pe lângă faptul că se obtine un randament neoptimal al instalăției, afpecteazăși functionarea corectă a acesteiași există posibilitatea unor defeciuni ireparabile pe unități.

4 - CURÂTARE Şİ INTREŞINERE

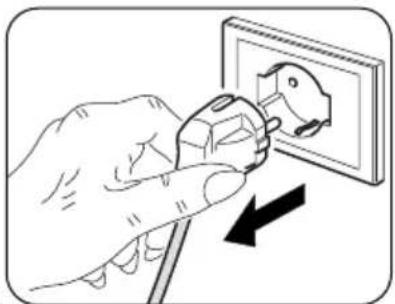

Inainte de a efectua orice operatiuni de intretnere si curatare, asigurati-va intotdeuna ca ati oprit instalata,utilizand telecomanda si ca ati deconnectat stecherul de la priza instalatiei (sau ca ati setat la ,0" OFF sectionatorul general din amonte).

Nu atingeti pàrtile metalice ale unității cand indepartați filtrele de aer. Sunt foarte ascuțite. Risc de tăieturi sau răni.

4.1 - CURATARE

4.1.1 - Curățarea aparatuluiși a telecomenzii

Utilizati o capa uscata pentru a curata aparatul si telecomanda(fig. 33).

Poate fiutilizata o capa umezita cu apa rece pentru a curata aparatul daca este foarte murdar.

Aspirati intre grilajele de intrare si evacuare aer (fig. 33).

Nu utilizati o cârpă tratata chimic sau antistatică pentru a curăța aparatul. Nu folosiți benzina, solvent, pastă de lustruit sau solventi similari.

Aceste produse pot cauza stricarea sau deformarea suprafetei de plastic.

RO-35

4.1.2 - Curățarea filtrului de aer

Pentru a asigura o filtrare internă eficientă a aeruluiși o bună functionare a aparatului de aer conditioanal, este esentia! sal curata!i periodic filtrul de aer sau cand se aprinde LEDUL A (rosu) de pe acesta.

Filtrul de aer se află in partea superioară a aparatului.

Curatare filtru:

a. Deconnectati electric aparatul.
b. Opriti unitatea si astepta să se inchida clapeta de aspirare.
c. Ridicati partea frontalè a filtrului (F) si trageti-l uşor spre dvs.
d. Eliberati si extragei manual filtrul de aspirare aer (3) (fig. 34).

e. Scoatei din grupul filtru (F) cele doua
filtrre supplimentare (fig. 36):
(filtru purificator deculoare verde ref.
F1 - filtru carbon activ deculoare neagra
ref.F2).
f. Spalati si uscati perfect filtrele.
g. Reintroduci filtrele in poziţia initială.
h. Introduci grupul carbon activ (F2) pe grupul filtru (F) blocandu-1 pe urechile speciale (X1) (fig.37).
i. Introduciţi filtrul de purificare (F1) pe primul pivot aflat pe grupul filtru (X2),tragandu-l uşor Şi blocându-1 pe celealte două pivoturi (X3) (fig. 37).

Pentru a dezactiva LED-ulA (dacă este aprins), după curățareași repositionarea filtrelor, conectăți electric aparatulși apoi apăsăti scurt butonul de reset H cu un obiect ascutit. In acest fel este resetata semnalarea referitoare la necesitatea curățarii filtrului.

4.2 - INTRETINERE

Dacă intentionași să nu Utilizati aparatura pentru o perioada lungă de temp, efectuți următoarele operatiuni:

a. Opriti aparatul de aer conditionat si deconnectati sursa de alimentare.
b. Scoatei bateriile din telecomanda.

Nu incercaşi să reparati singuri echipamentul.

4.2.1 - Intretinere periodica

Aparatul de aer conditionat a fost proiectat astfel incat operatiunile de intretnere ordinara sa fie reduse la minimum.

De fapt, acestea sunt reduse doar la operatiunile de curatare prezentate mai jos:

• Curățarea sau spălarea filtrului de aer ambiental la fiecare 2 săptamâni sau ori de câte ori se aprinde ledul de semnalare de culoare roșie corespunțător (această operatiune se poate face de către UTILIZER, a se vedea manualul de folosire).
• Curățarea bateriei de condens și curățarea sistemului de gestionare a condensului.

Aceste operatiuni trebuie efectuate de catre personal tehnic competent periodic si cu o freventa care depinde de locul de instalare si de intensitatea utilizarii.

In functie de cantitatea de murdarie, va puteti limita la curatare chimica (sufland cu un compresor bateria si bazinul si curatand aripioarele cu o perie moale, avand grijaa sa nu le deformati) sa puteti efectua o curatare mai amanuntit, inclusiv o spalare cu detergenti speciali.

4.2.2 - Evacuarea apei de condens in caz de urgenta

In cazul in care apar anomalii in系統 de eliminare a apei de condens, aparatul de aer conditionat se opreste si semnalizeaza starea de alarmă prin aprinderea intermitentă a LED-uluiA, LED-uluiB si LED-ului C (fig.30).

RO-37

Pentru a pune in functiune temporar aparatul pană la sosirea centrului de asistență, este posibil să scurgeti apa continută prin intermediul acestor operatiuni simple (fig. 33a):

a. Scoateci capacul (6a) avand grijasa puneti mai intai un recipient cu ocapacitate buna (cel putin cinci litri) pentru a colecta apa.
b. Odata ōnlăturata defeciunea, centrul de asistenta va inchide conducţa de evacuare.

4.3 - DIAGNOSTICARE, ALARME ŞI INCONVENIENTE

4.3.1 - Diagnosticarea inconvenientelor

Este foarte important ca Utilizatorul sa stie sa distinga eventualele inconvenientente sau anomalii functioneale in ceea ce priviste comportamentele aparatului prevazute in functiOnarea normala a acestuaia. Mai mult, cele mai freventa inconvenientente pot fi rezolvate cu usurinta de catre Utilizatorul insusi prin operatiuni simple (a se vedea paragraful 4.3.4 - Anomalii si soluti).

Pentru toate celealte semnalari (a se vedea paragraful: 4.3.3) este intotdeauna besoin sa contactati serviciul de asistenta tehnica"

Orice incercare de reparatie efectuata de catre personal neautorizat anuleaza imediat orice forma de garantie.

4.3.2 - Aspecte fonctionale care nu trebuie interpretate ca inconveniente In timpul functionarii normale, pot aparea urmatoarele situatii:

a. Compresorul nu reporneste inainte de a trece o anumita perioada (aproxativ trei minute de la oprirea anterioara).

• In logica de functiOnare a aparatului a fost prevazutao o intarziere intre oprirea compresorului si repornirea ulterioara a acestuia pentru a proteja compresorul de activari prea dese.

b. In timpul functionarii la incalzire a aparatelor cu pompă de caldură, aerul cald poate fi furnizat la câteva minute după ce compresorul a fost activat.

• Daca ventilatorul porneoste in acelaşi tamp cu compresorul, s-ar introduce in camera aer excessiv de receive in primele minute de fonctionare (ceea ce ar putea deranja personele aflate in incapere), deoarece aparatul nu a atins

RO-38

incà viteza maxima.

In cazul in care aparatul de aer conditionat se blochează, LED-urile indica un semnal de alarmă conform tabelului „TAB1". contactați un centru de asistentă Olimpia.

H Buton de reset.
G Receptor infrarosu.

Tabel „TAB1"

DESCRIERE	LED D verde	LED C galben	LED B verde	LED A roşu
Supratemperatura schimbător intern (HTI) OFF OFF ON * OFF
Supratemperatura schimbător extern (HTE) OFF OFF ON * ON * ON
Defect sonda temperatura externa (scurtcircuit) (TFS7)	OFF ON * OFF	OFF
Defect sonda temperatura externa (circuit deschis) (TFS8)	OFF OFF OFF ON *
Functionare defectuasa ventilator intern (SV)	OFF ON * OFF	ON *
Temperatura schimbător insufficientă (CF/RL)	OFF ON * ON *	OFF
Nivel maxim apă de condens (OF) OFF ON * ON * ON *
Parametri EEEProm nevalizi (CKS) ON * OFF OFF
Defect sonda temperatura ambient (scurtcircuit) (TFS1)	ON * OFF ON *	OFF
Defect sonda temperatura ambient (circuit deschis) (TFS2)	ON * OFF ON *	ON *
Defect sonda temperatura schimbător intern (scurtcircuit) (TFS3)	ON * ON * OFF	OFF
Defect sonda temperatura schimbător intern (circuit deschis) (TFS4)	ON * ON * OFF	ON *
Defect sonda temperatură schimbător extern (scurtcircuit) (TFS5)	ON * ON	ON * ON *	OFF
Defect sonda temperatură schimbător extern (circuit deschis) (TFS6)	ON * ON	ON * ON *	ON *
ON: led aprins - OFF: led stins -*: Intermittent

4.3.4 - Anomalii.si soluti

Defecțiune Cauză	Ce trebuie să faceți?
Aparatul nu pôrnțe Pâna	a de curent Așteptați să vință curentul.
	Unitatea s-a deconectat de la curent.	Verificați dacă ștecherul este introdus în priza de perete.
	Întrerupătorul (8) este pe poziția „0"	Poziițonți Întrerupătorul (8) pe „I"
	Siguranta este arsă sau s-a declanțat Întrerupăto- rul magnetotermic.	Înlocuți siguranta sau re-setați Întrerupătorul.
	Este posibil ca bateriile să fie descărcate.	Înlocuți bateriile.
	Este posibil ca ora setataș cu timerul să nu fie corectă.	Așteptați sau anulți seta-rea timerului.
Aparatul nu mai răceș- te/nu mai incâlzește suficient	Setare greșită a tempe- raturi.	Setați temperatura corect. Pentru procedură, consulțați capitolul „Utilizarea telecomenzii".
	Filtrul de aer este murdar.	Curățați filtrul de aer.
	Ușile sau ferestrele sunt descchise.	Încideti ușile sau ferestre.
	Intrările sau iesirile de aer ale unităților interioare sau exteriorare sunt blocate.	Îndepărtăți mai țintă ob-stacolele, apoi repornți aparatura.
Dacă problema nu se rezolvă, contactăți cel mai apropriat centru de asistență tehnică.Furnizăți informații detaliate despre defețiuneși modelul aparaturi.

0-ALLMÄN INFORMATION 3

0.1 - SYMBOLER 3
0.2 - REDAKTIONELLA PIKTOGRAM 3
0.3-ALLMÄNNA VARNINGSEXTER
0.4 - ANMÄRKNINGAR OM FLUORERADE GASER 8
0.5-FORUTSEDD ANVANDNING 8
0.6-RISKZONER 8

1-BESKRIVNINGAVAPPARATEN. 9

1.1 - LISTA OVER KOMPONENTER SOM LEVERERAS MED ANLAGGNINGEN
1.2 - MAGASINERING 10
1.3 - MOTTAGANDE OCH UPPACKING 10
1.4-BESKRIVNINGAVAPPARATENSKOMPONENTER 11

2-INSTALLATION 11

2.1- INSTALLATIONSLAGE 11
2.2 - LOKALENS STORLEK OCH EGENSKAPER DAR
KLIMATANLÄGGNINGEN SKA INSTALLERAS 11
2.3 - VAL AV ENHETENS POSITION 12
2.4 - MONTERING AV ENHETEN 14
