ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TUFGaming650B ASUS

Οδηγός γρήγορης εκκίνησης (GK)

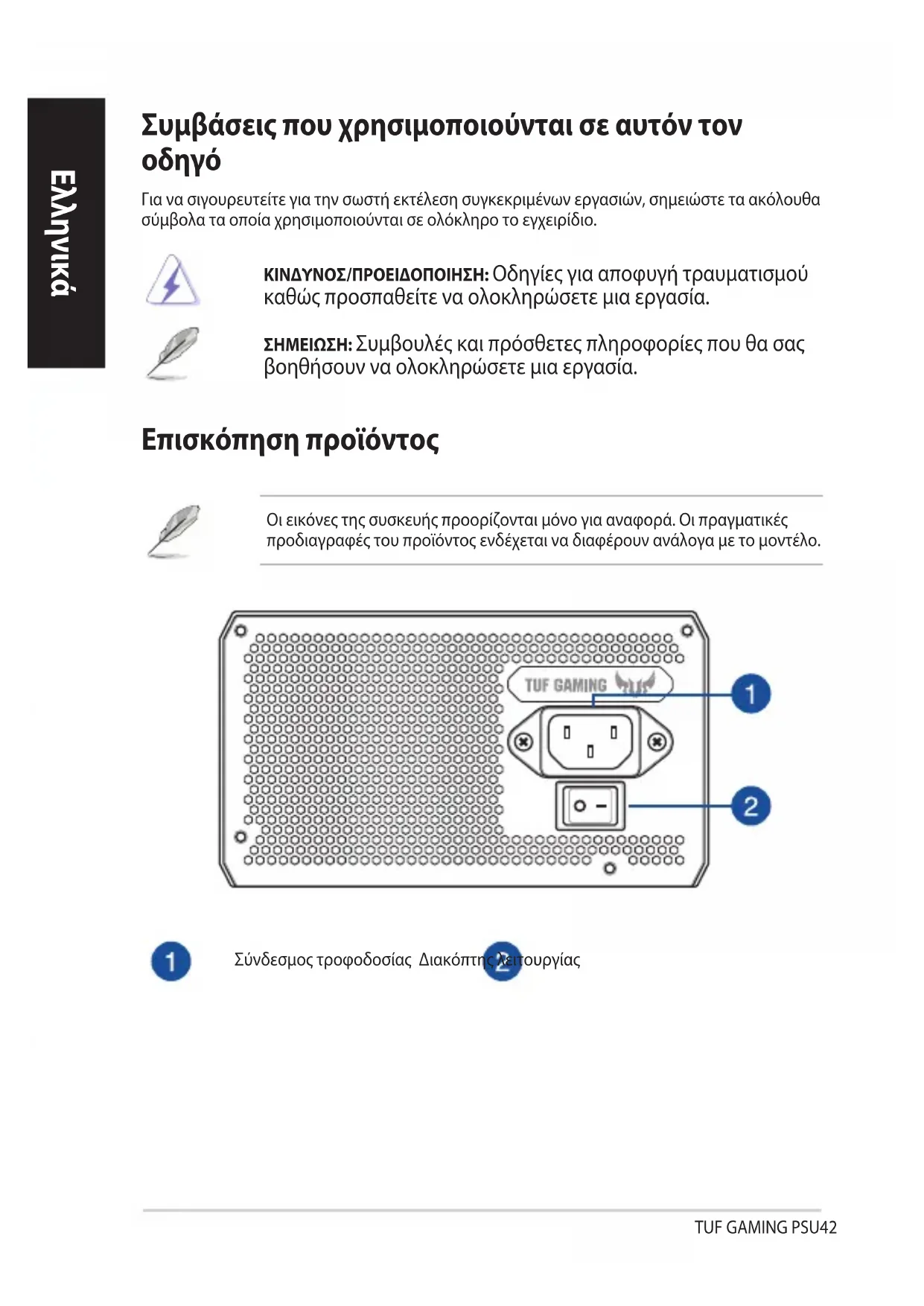

Συμβάσεις που χρησιμοποιούνται σε αυτόν τον οδηγό

Για να σιγουρευτείτε για την σωστή εκτέλεση συγκεκριμένων εργασιών, σημειώστε τα ακόλουθα σύμβολα τα οποία χρησιμοποιούνται σε ολόκληρο το εγχειρίδιο.

ΚΙΝΔΥΝΟΣ/ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οδηγίες για αποφυγή τραυματισμού καθώς προσπαθείτε να ολοκληρώσετε μια εργασία.

ΣΗΜΕΙΩΣΗ: Συμβουλές και πρόσθετες πληροφορίες που θα σας βοηθήσουν να ολοκληρώσετε μια εργασία.

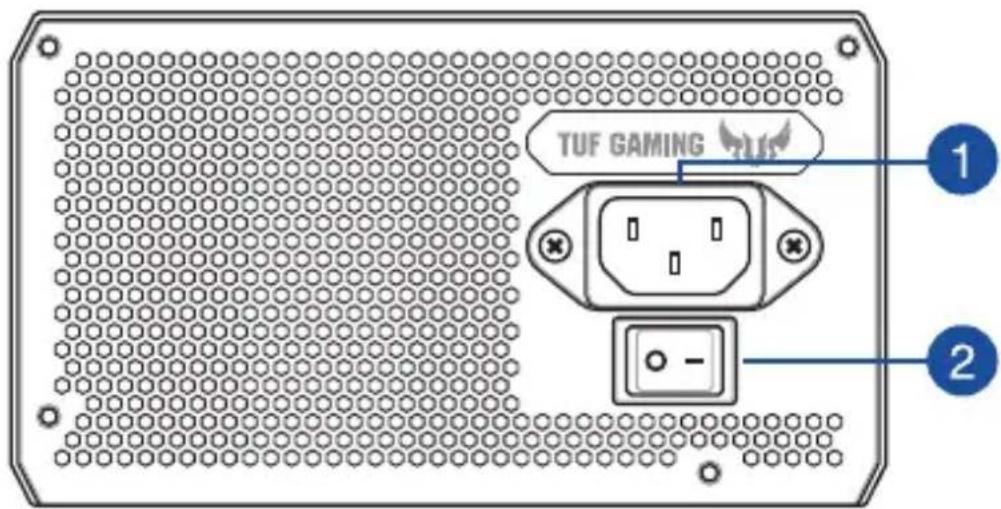

Επισκόπηση προϊόντος

Οι εικόνες της συσκευής προορίζονται μόνο για αναφορά. Οι πραγματικές προδιαγραφές του προϊόντος ενδέχεται να διαφέρουν ανάλογα με το μοντέλο.

Σύνδεσμος τροφοδοσίας Διακόπτης λειτουργίας

Εγκατάσταση της μονάδας τροφοδοσίας TUF GAMING

Πριν εγκαταστήσετε ή αφαιρέσετε τα καλώδια, βεβαιωθείτε ότι το σύστημα είναι απενεργοποιημένο και ότι όλα τα καλώδια τροφοδοσίας του συστήματος και όλων των συνδεδεμένων συσκευών έχουν αποσυνδεθεί.

1. Ακολουθήστε τις οδηγίες του εγχειριδίου του πλαισίου σας και ασφαλίστε τη μονάδα τροφοδοσίας TUF GAMING στο πλαίσιο χρησιμοποιώντας τις βίδες στερέωσης.
2. Συνδέστε τα παρεχόμενα καλώδια στη μονάδα τροφοδοσίας TUF GAMING.
3. Συνδέστε τους συνδέσμους τροφοδοσίας στη μητρική πλακέτα και τις περιφερειακές συσκευές σύμφωνα με τις προτιμήσεις σας. Μπορείτε να ανατρέξετε στην παρακάτω λίστα για να ελέγξετε τις συσκευές στις οποίες μπορεί να συνδεθεί κάθε σύνδεσμος τροφοδοσίας.

• Οι σύνδεσμοι τροφοδοσίας μπορεί να διαφέρουν μεταξύ των διαφορετικών μοντέλων του τροφοδοτικού TUF GAMINGMovάδες.
  • Ανατρέξτε στο εγχειρίδιο χρήσης της μητρικής πλακέτας για περισσότερες πληροφορίες σχετικά με την τοποθεσία και τη σύνδεση των συνδέσμων τροφοδοσίας που αναφέρονται παρακάτω.

• Συνδέστε τον κεντρικό σύνδεσμο τροφοδοσίας 24 ακίδων ή 20 ακίδων στον σύνδεσμο τροφοδοσίας 24 ή 20 ακίδων της μητρικής πλακέτας.
• Συνδέστε τον σύνδεσμο τροφοδοσίας 4+4 ακίδων CPU +12V στην υποδοχή τροφοδοσίας της CPU στη μητρική πλακέτα.
Συνδέστε τον περιφερειακό σύνδεσμο τροφοδοσίας 4 ακίδων στις περιφερειακές συσκευές, εάν χρειάζεται.
• Συνδέστε τον σύνδεσμο τροφοδοσίας PCI-E +12V 6+2 ακίδων στην κάρτα γραφικών PCI-E.
• Συνδέστε τον σύνδεσμο τροφοδοσίας SATA σε συσκευές με διασύνδεση Serial ATA.

1. Συνδέστε τη μονάδα τροφοδοσίας TUF GAMING σε μια πηγή τροφοδοσίας χρησιμοποιώντας το παρεχόμενο καλώδιο τροφοδοσίας.

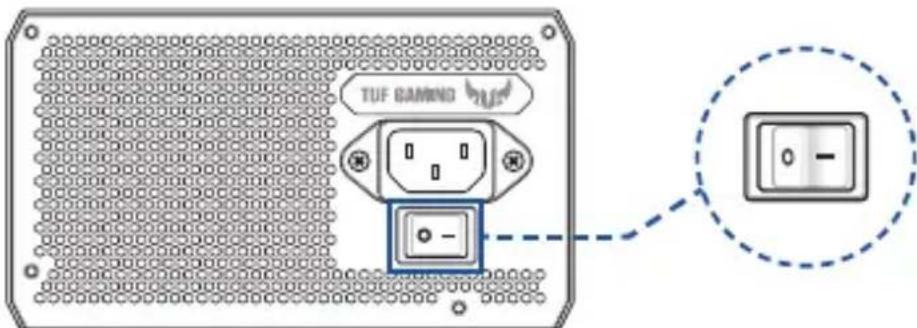

2. Θέστε τον διακόπτη λειτουργίας στη θέση "Ι" για να ενεργοποιήσετε τη μονάδα τροφοδοσίας.

TUF GAMIND 0 -

Πληροφορίες για την ασφάλεια

• Λόγω των υψηλών τάσεων στο εσωτερικό της μονάδας τροφοδοσίας, το άνοιγμα του περιβλήματος ή η προσπάθεια επισκευής/καθαρισμού της μονάδας τροφοδοσίας συνεπάγονται υψηλό κίνδυνο. Δεν πρέπειΠΟΤΕκαι σε καμία περίπτωση ανοίγετε τη μονάδα τροφοδοσίας.
• Η εγγύηση θα ακυρωθεί αν ανοίξει το κάλυμμα της μονάδας τροφοδοσίας. Δεν υπάρχουν μέσα στη μονάδα τροφοδοσίας εξαρτήματα που μπορούν να επισκευαστούν.
  • MHN εισάγετε αντικείμενα στη μονάδα τροφοδοσίας.
• MHN τοποθετείτε αντικείμενα μπροστά από τον ανεμιστήρα ή την περιοχή εξαερισμού του τροφοδοτικού που μπορεί να εμποδίσουν ή να περιορίσουν τη ροή του αέρα.
• ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΜΟΝΟ τα αρθρωτά καλώδια που συνοδεύουν το τροφοδοτικό.
• MHN χρησιμοποιείτε τη μονάδα τροφοδοσίας κοντά σε νερό ή σε περιβάλλον υψηλής θερμοκρασίας ή υψηλής υγρασίας.
• Η μονάδα τροφοδοσίας πρέπει να λειτουργεί σε κατάλληλο περιβάλλον. (Θερμοκρασία λειτουργίας: 0° έως 50°C, Σχετική υγρασία: 20% ως 80%)
  • Το τροφοδοτικό προορίζεται για ενσωμάτωση σε υπολογιστή και δεν προορίζεται για εξωτερική χρήση ή χρήση σε εξωτερικούς χώρους.
• Η μη συμμόρφωση με τις οδηγίες του κατασκευαστή και με οποιαδήποτε από τις οδηγίες ασφαλείας θα ακυρώσει αμέσως όλες τις εγγυήσεις.

Τηρείτε τις ειδοποιήσεις στις ετικέτες

TORTO-Meers OFFICE TORTO-Meers C US CB FC FCA FOR HOME OR OFFICE USE CE EAC HI-POT OK Grounding OK ! RoHS 10 CCC R45625 RoHS

GREEN ASUS RoHS Compliant
