Typ produktu	Zasilacz do komputera
Marka	Asus
Model	TUF GAMING 650B
Moc nominalna	650 W
Złącza	24-pin (ATX), 4+4-pin (CPU), 6+2-pin (PCIe), 4-pin (peryferyjne), SATA
Kable modułowe	Tak, dostarczone z zasilaczem
Wyłącznik zasilania	Tak, z tyłu
Wentylator	Wbudowany, nie blokować
Temperatura pracy	0 °C do 50 °C
Wilgotność pracy	20 % do 80 % RH
Konserwacja i czyszczenie	Nie otwierać; wycierać suchą szmatką
Bezpieczeństwo	Wewnętrzne wysokie napięcie; nie wystawiać na działanie wody
Części zamienne	Tylko kable modułowe (używać dostarczonych)
Możliwość naprawy	Nienaprawialny przez użytkownika; otwarcie unieważnia gwarancję
Gwarancja	Unieważniona po otwarciu

Często zadawane pytania - TUFGaming650B ASUS

Jak zainstalować zasilacz Asus TUF GAMING 650B ?

Przed instalacją upewnij się, że system jest wyłączony i odłącz wszystkie kable. Zamocuj zasilacz w obudowie za pomocą dołączonych śrub, podłącz kable modułowe, a następnie podłącz je do płyty głównej i urządzeń peryferyjnych. Na koniec podłącz przewód zasilający i przełącz przełącznik w pozycję "I".

Jakie złącza są dostępne w tym modelu ?

TUF GAMING 650B jest wyposażony w złącza: 24-pin (główne ATX), 4+4-pin (CPU), 6+2-pin (PCIe dla karty graficznej), 4-pin (peryferyjne) i SATA.

Czy mogę używać kabli innej marki z tym zasilaczem ?

Nie, używaj tylko dostarczonych kabli modułowych. Użycie niekompatybilnych kabli może uszkodzić urządzenie i unieważnić gwarancję.

Co zrobić, jeśli wentylator się nie obraca ?

Sprawdź, czy nic nie blokuje wentylatora i czy przełącznik jest w pozycji włączonej. Jeśli problem nie ustąpi, nie otwieraj go i skontaktuj się z pomocą techniczną Asus.

Czy otwieranie zasilacza jest niebezpieczne ?

Tak, niezwykle niebezpieczne. Zasilacz zawiera wysokie napięcie nawet po odłączeniu. Nigdy nie otwieraj obudowy; unieważnia to gwarancję i stwarza ryzyko porażenia prądem.

Jaka jest zalecana temperatura pracy ?

Zasilacz działa optymalnie w zakresie 0 °C do 50 °C przy wilgotności względnej od 20 % do 80 %.

Czy mogę używać tego zasilacza na zewnątrz ?

Nie, ten zasilacz jest przeznaczony do montażu w komputerze i nie powinien być używany na zewnątrz ani w wilgotnym środowisku.

Jak konserwować zasilacz ?

Przetrzyj zewnętrzną powierzchnię suchą szmatką. Nigdy nie wkładaj przedmiotów do otworów i nie czyść wodą ani chemikaliami.

Co zrobić w przypadku awarii lub nieprawidłowego działania ?

Nie podejmuj żadnych napraw. Skontaktuj się z obsługą klienta Asus lub wykwalifikowanym technikiem. Każde otwarcie obudowy unieważnia gwarancję.

Czy ten zasilacz nadaje się do mocnej karty graficznej ?

Tak, dzięki złączom PCIe 6+2-pin i mocy 650 W może zasilać większość kart graficznych dla użytkowników domowych. Sprawdź jednak wymagania swojej konfiguracji.

INSTRUKCJA OBSŁUGI TUFGaming650B ASUS

Przewodnik szybkiego startu (PL)

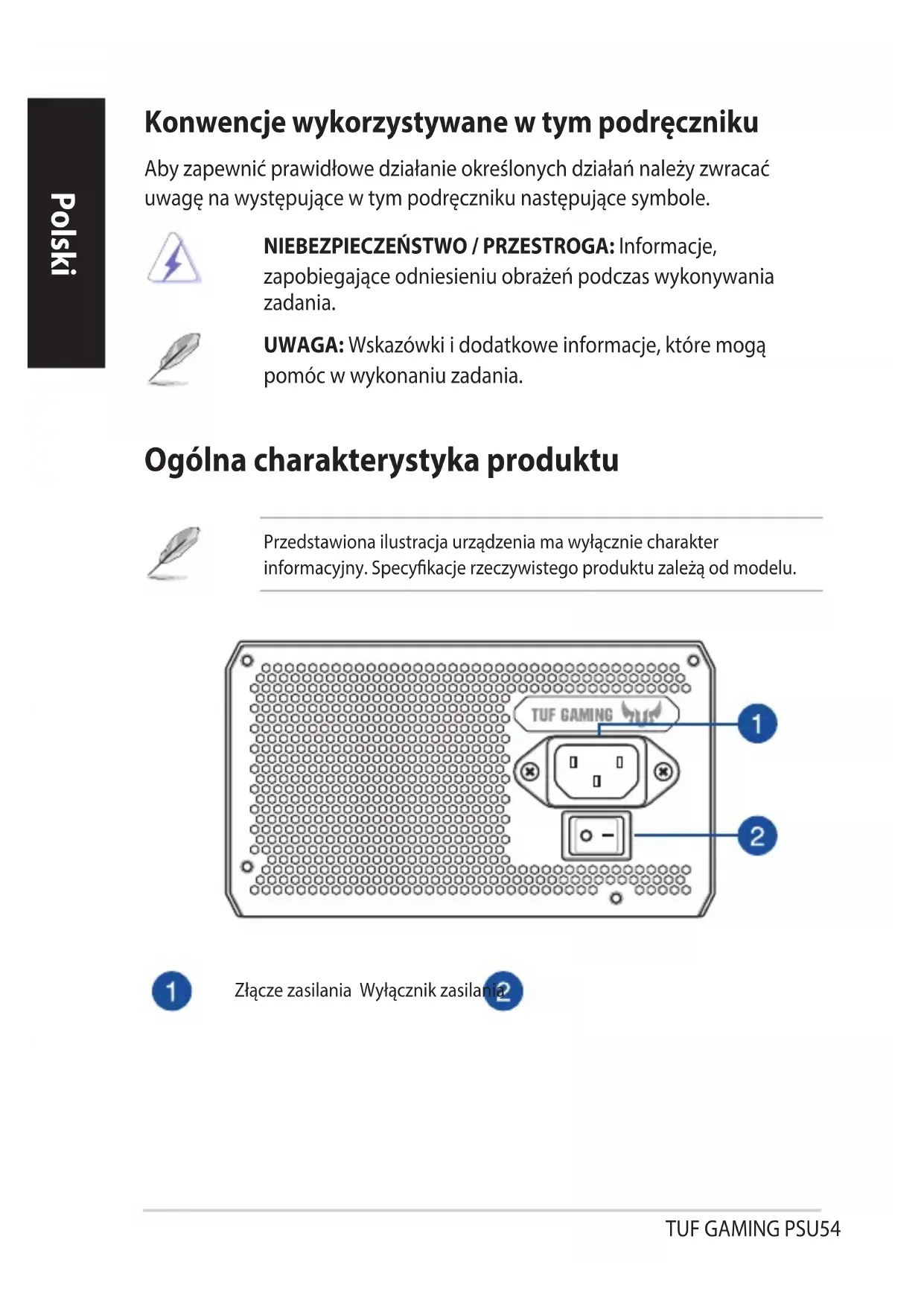

Konwencje wykorzystywane w tym podręczniku

Aby zapewnić prawidłowe działanie określonych działań, należy zwracać uwagę na występujące w tym podręczniku następujące symbole.

NIEBEZPIECZEŃSTWO / PRZESTROGA: Informacje,

zapobiegające odniesieniu obrażeń podczas wykonywania zadania.

UWAGA: Wskazówki i dodatkowe informacje, które mogą

pomóc w wykonaniu zadania.

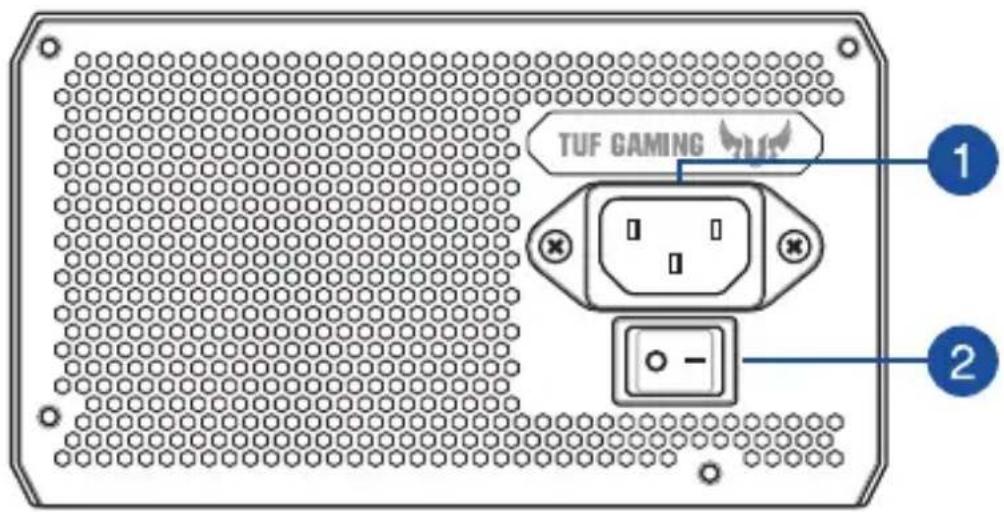

Ogólna charakterystyka produktu

Przedstawiona ilustracja urządzenia ma wyłącznie charakter

informacyjny. Specyfikacje rzeczywistego produktu zależą od modelu.

Złącze zasilania Wyłącznik zasilania

Montaż zasilacza TUF GAMING

Przed podłączeniem lub odłączeniem kabli upewnij się, czy system jest wyłączony oraz wszystkie przewody zasilania systemu oraz wszystkie podłączone urządzenia są odłączone od zasilania.

1. Postępuj zgodnie z zaleceniami producenta obudowy i przymocuj zasilacz TUF GAMING do obudowy z użyciem wkrętów montażowych.
2. Podłącz wiązki przewodów do zasilacza TUF GAMING.
3. Podłącz złącza zasilania do płyty głównej i urządzeń peryferyjnych zgodnie z preferencjami. Szczegółowe informacje o tym, do jakich urządzeń można podłączyć poszczególne złącza, znajdują się poniżej.

• Złącza zasilania mogą się różnić zależnie od modelu zasilacza TUF GAMING.
• Szczegółowe informacje na temat lokalizacji i łączenia wymienionych niżej złączy zasilania znajdują się w podręczniku użytkownika płyty głównej.

- Podłącz 24-pinowe lub 20-pinowe główne złącze zasilania do 24-pinowego lub 20-pinowego złącza zasilania płyty głównej.

• Podłącz 4+4-pinowe złącze zasilania CPU +12V do gniazda zasilania CPU płyty głównej.
• Podłącz 4-pinowe złącze zasilania urządzeń peryferyjnych do urządzeń peryferyjnych, jeżeli potrzeba.

- Podłącz 6+2-pinowe złącze zasilania PCI-E +12V do kart graficznych PCI-E.

- Podłącz złącze zasilania SATA do urządzeń z interfejsem Serial ATA.

1. Podłącz zasilacz TUF GAMING do źródła zasilania, używając dołączonego przewodu zasilania.

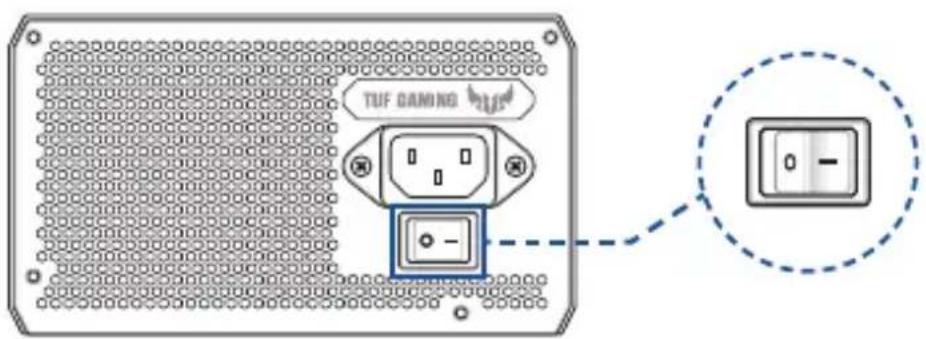

2. Przestaw włącznik zasilania do położenia „I”, aby włączyć zasilacz.

Informacje dotyczące bezpieczeństwa

• W zasilaczu występuje wysokie napięcie, dlatego bardzo niebezpieczne jest otwieranie obudowy zasilacza lub podejmowanie prób naprawy lub czyszczenia zasilacza. NIGDY i w żadnych okolicznościach nie wolno otwierać zasilacza.
• Po otwarciu obudowy zasilacza nastąpi utrata gwarancji; wewnątrz zasilacza nie ma elementów nadających się do serwisowania.
• NIE wolno wkładać do zasilacza żadnych przedmiotów.
• Przed wentylatorem ani otworami wentylacyjnymi zasilacza NIE WOLNO umieszczać żadnych przedmiotów, które mogłyby zablokować lub ograniczyć przepływ powietrza. • NALEŻY UŻYWAĆ WYŁĄCZNIE kabli modularnych dołączonych do zasilacza.
• NIE wolno używać zasilacza w pobliżu wody lub w środowiskach o wysokiej temperaturze lub wilgotności.
• Zasilacz powinien pracować w odpowiednim środowisku. (Temperatura pracy: od 0° do 50°C, Wilgotność względna: od 20% do 80%)
• Zasilacz służy do zamontowania w komputerze i nie jest przeznaczony do użytku zewnętrznego lub poza pomieszczeniami.
• Nieprzestrzeganie któregokolwiek z zaleceń producenta oraz jakiejkolwiek instrukcji bezpieczeństwa spowoduje natychmiastowe unieważnienie wszystkich gwarancji i rękojmi.

Etykiety z uwagami
