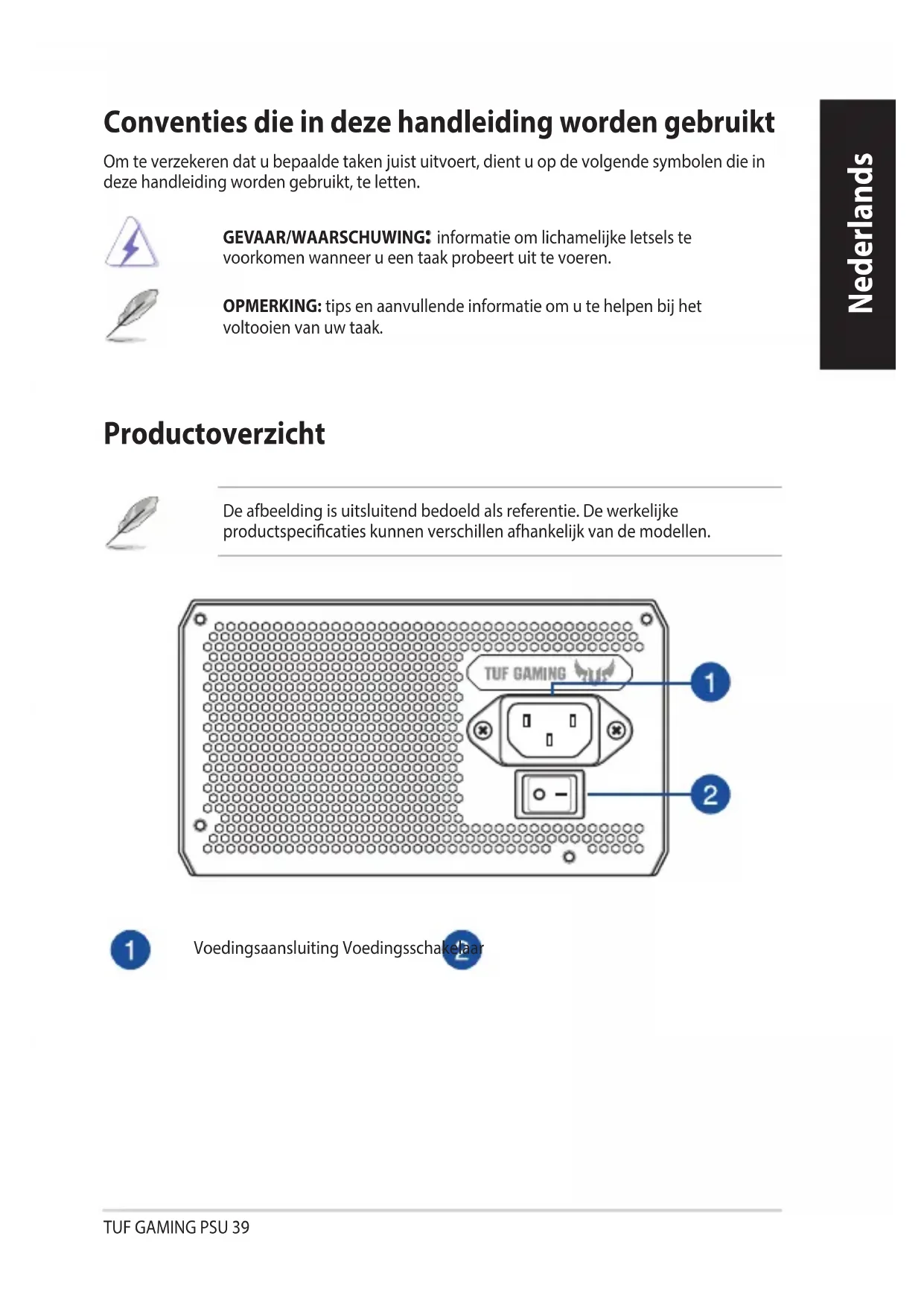

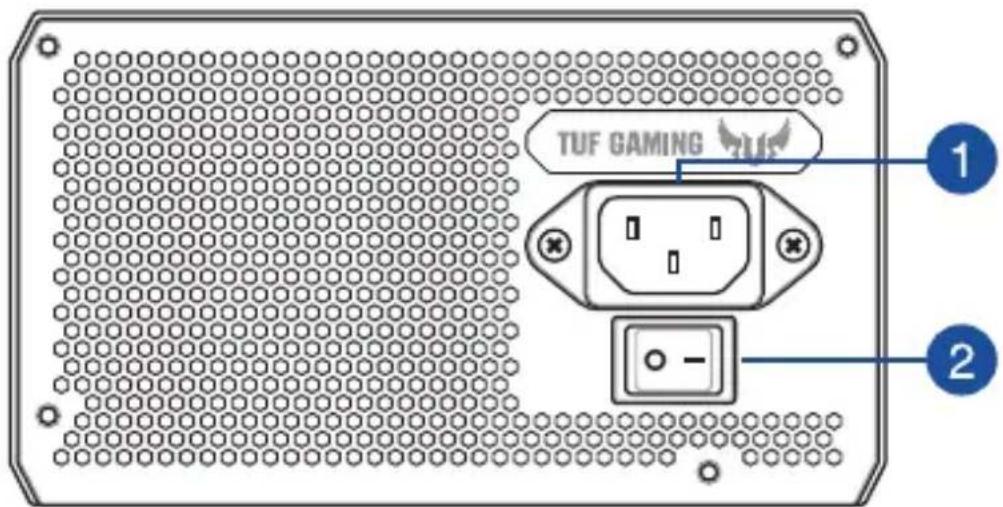

• V případě nedodržení pokynů výrobce a bezpečnostních pokynů ihned propadají veškeré záruky a jistoty. R45625 RoHSTUF GAMING PSU 39 Nederlands Nederlands Conventies die in deze handleiding worden gebruikt Om te verzekeren dat u bepaalde taken juist uitvoert, dient u op de volgende symbolen die in deze handleiding worden gebruikt, te letten. GEVAAR/WAARSCHUWING:: informatie om lichamelijke letsels te voorkomen wanneer u een taak probeert uit te voeren. OPMERKING: tips en aanvullende informatie om u te helpen bij het voltooien van uw taak. Productoverzicht De afbeelding is uitsluitend bedoeld als referentie. De werkelijke productspecicaties kunnen verschillen afhankelijk van de modellen. Voedingsaansluiting VoedingsschakelaarTUF GAMING PSU40 Nederlands Voordat u kabels installeert of verwijdert, moet u controleren of het systeem is uitgeschakeld en of alle voedingskabels voor het systeem en alle aangesloten apparaten zijn losgekoppeld.

1. Volg de richtlijnen van uw behuizingshandleiding en maakt uw TUF GAMING-

voedingseenheid vast in de behuizing met de montageschroeven.

2. Sluit de meegeleverde kabels aan op uw TUF GAMING-voedingseenheid.

3. Sluit de voedingsaansluitingen aan op uw moederbord en de randapparaten volgens uw

voorkeur. U kunt de onderstaande lijst raadplegen om te controleren op wel apparaat elke voedingsaansluiting kan worden aangesloten.

• De voedingsaansluitingen kunnen verschillen afhankelijk van de verschillende modellen van de TUF GAMING-voedingseenheden.

• Raadpleeg de handleiding van uw moederbord voor meer informatie over de locatie en het aansluiten van de hieronder vermelde aansluitingen.

• Sluit de 24-pins of 20-pins hoofdvoedingsaansluiting aan op de 24-pins of 20-pins voedingsaansluiting op het moederbord.

• Sluit de 4+4 pins CPU +12V voedingsaansluiting aan op de CPU-voedingssockets op het moederbord.

• Sluit de 4-pins voedingsaansluiting voor het randapparaat indien nodig aan op de gewenste randapparaten.

• Sluit de 6+2-pins PCI-E +12V voedingsaansluiting aan op de PCI-E grasche kaart.

• Sluit de SATA-voedingsaansluiting aan op apparaten met een seriële ATA-interface.

4. Sluit de TUF GAMING-voedingseenheid aan op een stroombron via de meegeleverde

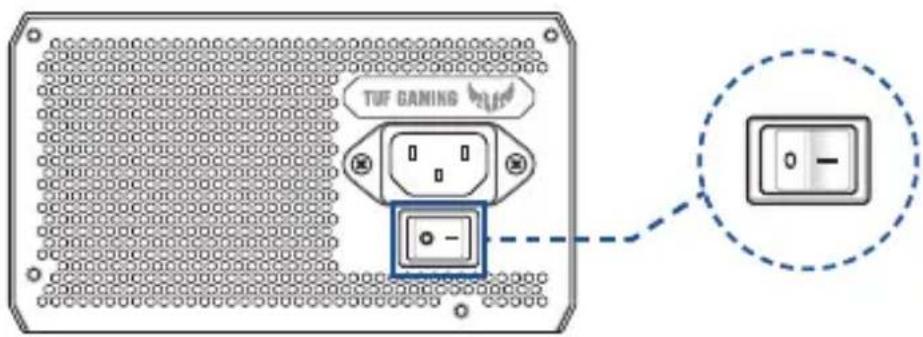

5. Zet de voedingsschakelaar op de positie “I” om uw voedingseenheid in te schakelen.

De TUF GAMING-voedingseenheid installerenTUF GAMING PSU 41 Nederlands Veiligheidsinformatie Waarschuwingslabels

• Er is hoge spanning aanwezig in de voedingseenheid. Daarom is het zeer gevaarlijk om de behuizing van de voeding te openen of om de voedingseenheid zelf te repareren/schoon te maken. Open de voedingseenheid NOOIT, onder welke omstandigheden ook.

• De garantie wordt ongeldig als de afdekking van de voedingseenheid is geopend. De voedingseenheid bevat geen onderdelen die door de gebruiker kunnen worden onderhouden of gerepareerd.

• STOP GEEN objecten in de voedingseenheid.

• Plaats GEEN objecten voor de ventilator of het ventilatiegebied van de voeding waardoor de luchtstroom zou worden gehinderd of beperkt.

• GEBRUIK ALLEEN de modulaire kabels die bij de voedingseenheid zijn geleverd.

• Gebruik de voedingseenheid NIET in de buurt van water, bij hoge temperaturen of in een omgeving met een hoge vochtigheidsgraad.

• De voedingseenheid moet worden gebruikt in een geschikte omgeving. (Bedrijfstemperatuur: 0° tot 50°C, Relatieve vochtigheid: 20% tot 80%)

• De voedingseenheid is voor integratie in een computer en is niet bedoeld voor extern gebruik of gebruik buitenshuis.

• Het niet naleven van de instructies van de fabrikant of van de veiligheidsinstructies zullen onmiddellijk alle garanties ongeldig maken. R45625 RoHSΕλληνικά
