Тип продукта	Блок питания для компьютера
Бренд	Asus
Модель	TUF GAMING 650B
Номинальная мощность	650 Вт
Разъемы	24 контакта (ATX), 4+4 контакта (CPU), 6+2 контакта (PCIe), 4 контакта (периферийные), SATA
Модульные кабели	Да, в комплекте с блоком
Выключатель питания	Да, сзади
Вентилятор	Встроенный, не загораживать
Рабочая температура	от 0 °C до 50 °C
Рабочая влажность	от 20% до 80% относительной влажности
Обслуживание и очистка	Не вскрывать; протирать сухой тканью
Безопасность	Высокое внутреннее напряжение; не подвергать воздействию воды
Запасные части	Только модульные кабели (использовать прилагаемые)
Ремонтопригодность	Не подлежит ремонту пользователем; вскрытие аннулирует гарантию
Гарантия	Аннулируется при вскрытии

Часто задаваемые вопросы - TUFGaming650B ASUS

Как установить блок питания Asus TUF GAMING 650B?

Перед установкой убедитесь, что система обесточена и отключите все кабели. Закрепите блок в корпусе с помощью прилагаемых винтов, подключите модульные кабели, затем подсоедините их к материнской плате и периферийным устройствам. Наконец, подключите кабель питания и переведите переключатель в положение «I».

Какие разъемы доступны на этой модели?

TUF GAMING 650B оснащен разъемами: 24 контакта (основной ATX), 4+4 контакта (CPU), 6+2 контакта (PCIe для видеокарты), 4 контакта (периферийные) и SATA.

Могу ли я использовать кабели другой марки с этим блоком?

Нет, используйте только прилагаемые модульные кабели. Использование несовместимых кабелей может повредить устройство и аннулировать гарантию.

Что делать, если вентилятор не вращается?

Проверьте, не загораживает ли что-то вентилятор и находится ли выключатель в положении включено. Если проблема не исчезнет, не вскрывайте его и обратитесь в службу поддержки Asus.

Опасно ли вскрывать блок питания?

Да, чрезвычайно опасно. Блок содержит высокое напряжение даже при отключении. Никогда не вскрывайте корпус; это аннулирует гарантию и создает риск поражения электрическим током.

Какая рекомендованная рабочая температура?

Блок питания оптимально работает при температуре от 0 °C до 50 °C при относительной влажности от 20% до 80%.

Могу ли я использовать этот блок на улице?

Нет, этот блок предназначен для установки внутри компьютера и не должен использоваться на улице или во влажной среде.

Как обслуживать блок питания?

Протирайте внешнюю поверхность сухой тканью. Никогда не вставляйте предметы в отверстия и не чистите водой или химическими средствами.

Что делать в случае поломки или неисправности?

Не пытайтесь ремонтировать. Обратитесь в службу поддержки Asus или к квалифицированному специалисту. Любое вскрытие корпуса аннулирует гарантию.

Подходит ли этот блок для мощной видеокарты?

Да, с разъемами PCIe 6+2 контакта и мощностью 650 Вт он может питать большинство потребительских видеокарт. Однако проверьте требования вашей конфигурации.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TUFGaming650B ASUS

Краткое руководство (RU)

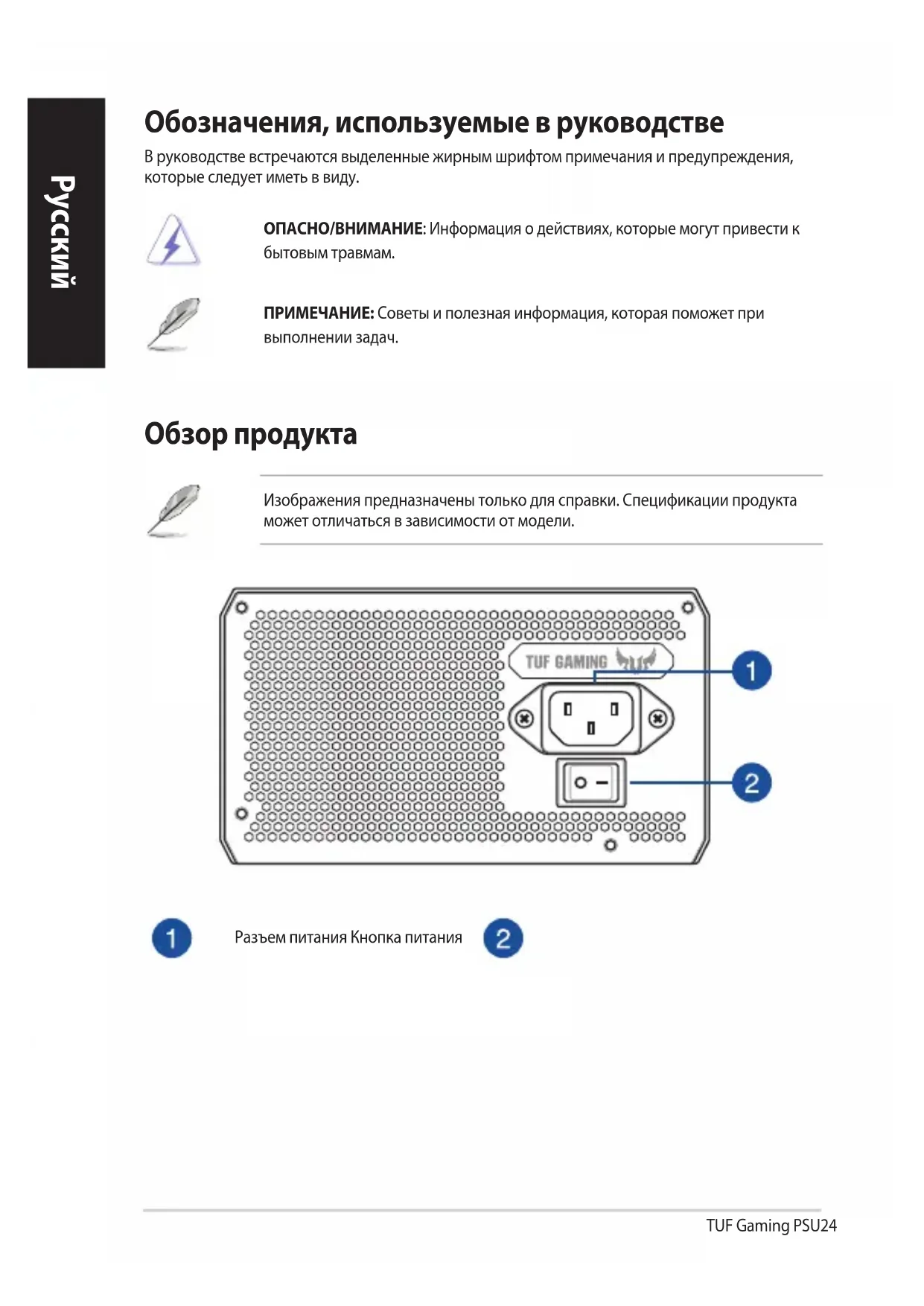

Обозначения, используемые в руководстве

В руководстве встречаются выделенные жирным шрифтом примечания и предупреждения, которые следует иметь в виду.

ОПАСНО/ВНИМАНИЕ: Информация о действиях, которые могут привести к бытовым травмам.

ПРИМЕЧАНИЕ: Советы и полезная информация, которая поможет при выполнении задач.

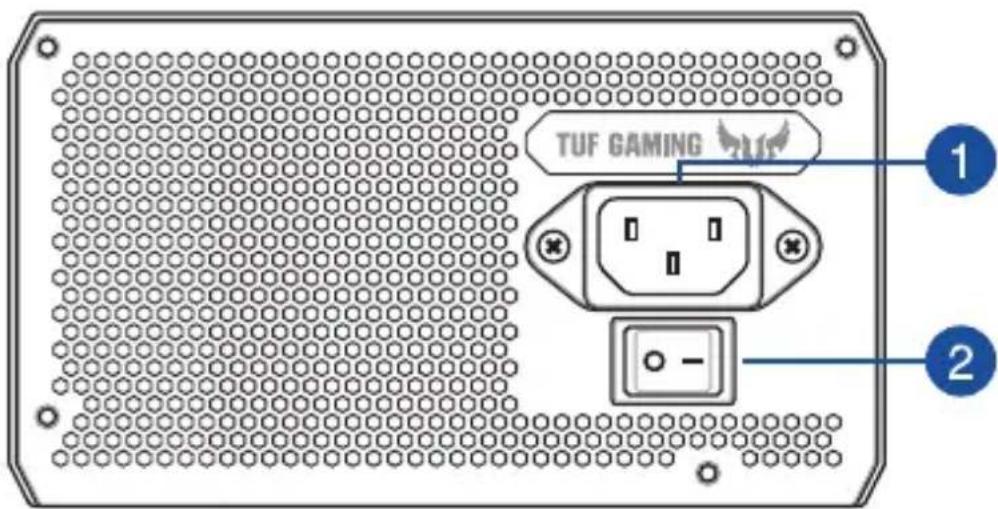

Обзор продукта

Изображения предназначены только для справки. Спецификации продукта могут отличаться в зависимости от модели.

Разъем питания, кнопка питания

2

Установка блока питания

Перед подключением или отключением кабелей убедитесь, что система выключена и питающие кабели системы и всех подключенных устройств отключены.

1. Следуйте инструкциям из руководства пользователя корпуса для закрепления блока питания в корпусе с помощью крепежных винтов.
2. Подключите поставляемые в комплекте кабели к блоку питания.
3. Подключите разъемы питания к материнской плате и периферийным устройствам. Список устройств, к которым подключаются разъемы блока питания, приведен ниже.

• Разъемы питания могут отличаться для разных моделей блоков питания.
• Дополнительную информацию о расположении и подключении разъемов питания смотрите в руководстве пользователя материнской платы.

• Подключите 24-контактный или 20-контактный основной разъем питания к соответствующему разъему материнской платы. • Подключите 4+4-контактный разъем питания процессора 12 В к разъему питания процессора на материнской плате.

• При необходимости подключите 4-контактный разъем питания периферийных устройств к периферийным устройствам.

• Подключите 6+2-контактный разъем питания PCI-E 12 В к видеокарте PCI-E. • Подключите разъем питания SATA к устройствам с интерфейсом Serial ATA.

1. С помощью поставляемого в комплекте шнура питания подключите блок питания к источнику питания.

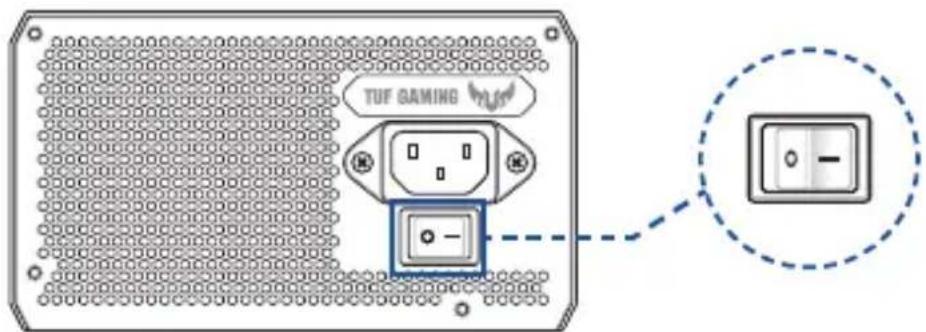

2. Переместите тумблер питания в положение "I" для включения блока питания.

Информация о правилах безопасности

• В блоке питания присутствует высокое напряжение, крайне опасно открывать корпус блока питания или пытаться его ремонтировать или чистить. НИКОГДА ни при каких обстоятельствах не вскрывайте блок питания. - Гарантия теряет силу, если крышка блока питания открыта; внутри блока питания нет деталей, обслуживаемых пользователем. • НЕ вставляйте какие-либо предметы в блок питания. - НЕ ставьте предметы перед вентилятором или вентиляционными отверстиями, которые могут воспрепятствовать или ограничить поток воздуха. • ИСПОЛЬЗУЙТЕ ТОЛЬКО кабели, поставляемые в комплекте с блоком питания. - НЕ используйте блок питания рядом с водой или в условиях высокой температуры или высокой влажности. - Блок питания должен работать в соответствующих условиях. Рабочая температура: от 0° до 50°C, относительная влажность: от 20% до 80%. - Блок питания предназначен для установки в компьютер и не предназначен для внешнего или вне помещений использования. - Несоблюдение инструкций производителя или инструкций по технике безопасности аннулирует гарантию.

Значки уведомлений
