Produkttyp	Nätaggregat för dator
Märke	Asus
Modell	TUF GAMING 650B
Märkeffekt	650 W
Anslutningar	24-stifts (ATX), 4+4-stifts (CPU), 6+2-stifts (PCIe), 4-stifts (kringutrustning), SATA
Modulära kablar	Ja, medföljer enheten
Strömbrytare	Ja, på baksidan
Fläkt	Inbyggd, blockera inte
Driftstemperatur	0 °C till 50 °C
Driftsfuktighet	20 % till 80 % RF
Underhåll och rengöring	Öppna inte; torka med en torr trasa
Säkerhet	Hög intern spänning; utsätt inte för vatten
Reservdelar	Endast modulära kablar (använd de medföljande)
Reparerbarhet	Ej användarreparebar; öppning ogiltigförklarar garantin
Garanti	Ogiltig om öppnad

Vanliga frågor - TUFGaming650B ASUS

Hur installerar jag nätaggregatet Asus TUF GAMING 650B?

Innan installation, se till att systemet är strömlöst och koppla bort alla kablar. Fäst enheten i chassit med de medföljande skruvarna, anslut de modulära kablarna och koppla dem till moderkortet och kringutrustningen. Slutligen, anslut nätkabeln och slå på strömbrytaren till "I".

Vilka anslutningar finns på denna modell?

TUF GAMING 650B är utrustad med anslutningar: 24-stifts (huvud ATX), 4+4-stifts (CPU), 6+2-stifts (PCIe för grafikkort), 4-stifts (kringutrustning) och SATA.

Kan jag använda kablar från ett annat märke med detta nätaggregat?

Nej, använd endast de medföljande modulära kablarna. Användning av icke-kompatibla kablar kan skada enheten och ogiltigförklara garantin.

Vad gör jag om fläkten inte snurrar?

Kontrollera att inget blockerar fläkten och att strömbrytaren är i på-läge. Om problemet kvarstår, öppna inte och kontakta Asus support.

Är det farligt att öppna nätaggregatet?

Ja, extremt farligt. Enheten innehåller högspänning även när den är urkopplad. Öppna aldrig höljet; det ogiltigförklarar garantin och innebär risk för elektrisk stöt.

Vilken är den rekommenderade drifttemperaturen?

Nätaggregatet fungerar optimalt mellan 0 °C och 50 °C med en relativ luftfuktighet på 20 % till 80 %.

Kan jag använda detta nätaggregat utomhus?

Nej, detta nätaggregat är avsett att monteras i en dator och får inte användas utomhus eller i en fuktig miljö.

Hur underhåller jag nätaggregatet?

Torka av utsidan med en torr trasa. För aldrig in föremål i öppningarna och rengör inte med vatten eller kemikalier.

Vad gör jag vid fel eller funktionsstörning?

Försök inte reparera. Kontakta Asus kundtjänst eller en kvalificerad tekniker. All öppning av höljet ogiltigförklarar garantin.

Är detta nätaggregat lämpligt för ett kraftfullt grafikkort?

Ja, med sina PCIe 6+2-stiftsanslutningar och en effekt på 650 W kan det driva de flesta konsumentgrafikkort. Kontrollera dock din konfigurations behov.

BRUKSANVISNING TUFGaming650B ASUS

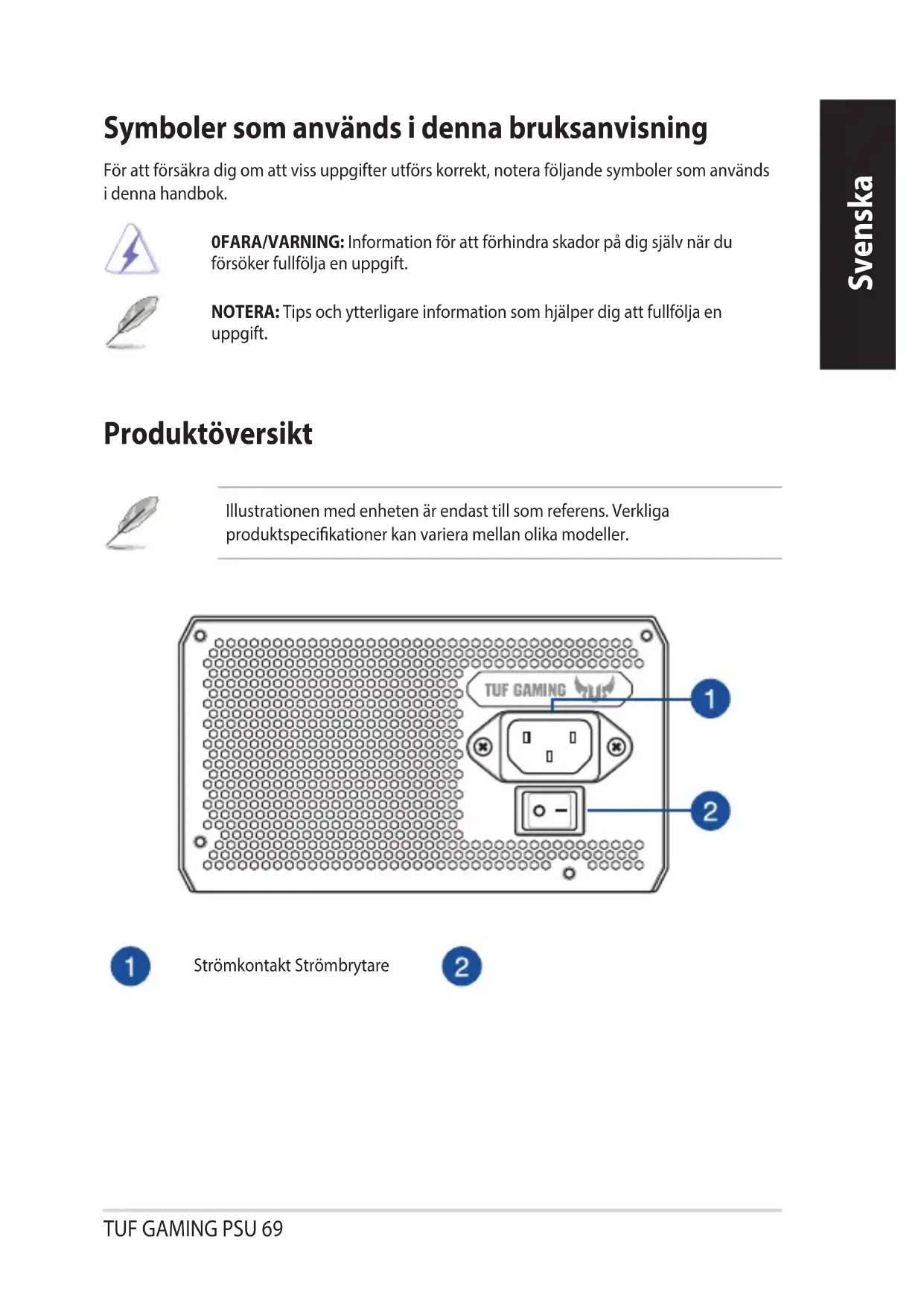

Symboler som används i denna bruksanvisning

För att försäkra dig om att vissa uppgifter utförs korrekt, notera följande symboler som används i denna handbok.

FARA/VARNING: Information för att förhindra skador på dig själv när du försöker fullfölja en uppgift.

NOTERA: Tips och ytterligare information som hjälper dig att fullfölja en uppgift.

Produktöversikt

Illustrationen med enheten är endast till som referens. Verkliga produktspecifikationer kan variera mellan olika modeller.

Innan du sätter i eller tar bort kablar måste systemet stängas av, och alla elkablar till systemet och alla anslutna enheter vara frånkopplade.

1. Följ anvisningarna i bruksanvisningen för chassit, och fäst TUF GAMING-nätdelen i chassit med fästskruvarna.
2. Anslut de medföljande kablarna till TUF GAMING-nätdelen.
3. Anslut strömkontakterna till moderkortet och kringutrustningen som du vill använda. Se nedanstående lista för att kontrollera vilka enheter varje strömkontakt kan anslutas till.

• Strömkontakterna kan variera mellan olika modeller av TUF GAMING-nätdelar.
• Se bruksanvisningen för moderkortet för mer information om var nedanstående strömkontakter är placerade och hur de ansluts.

• Anslut 4+4 stifts CPU +12V strömkontakt till CPU-eluttaget på moderkortet.
• Anslut vid behov 4-stifts strömkontakt för kringutrustning till kringutrustning.
• Anslut 6+2 stifts PCI-E +12V strömkontakt till PCI-E-grafikkortet.

- Anslut SATA-strömkontakten till enheter med ett seriellt ATA-gränssnitt.

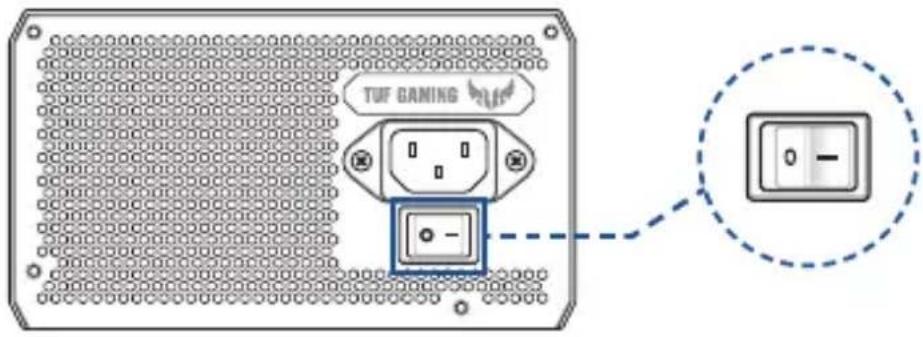

1. Anslut din TUF GAMING-nätdel till en strömkälla med den medföljande strömkabeln.
2. Ställ strömbrytaren på "I"-läget för att sätta på nätdelen.

• Det finns högspänning i nätdelen, det är extremt farligt att öppna nätdelens hölje eller försöka att reparera/rengöra nätdelen. Du får ALDRIG, under några förhållanden, öppna nätdelen.
• Garantin blir ogiltig om höljet till nätdelen är öppnat. Det finns inga komponenter i nätdelen som kan servas.
• Stoppa INTE in några föremål i nätdelen.
• Placera INTE några föremål framför fläkten eller ventilationsområdet på strömförsörjningsenheten, som kan hindra eller begränsa luftflödet. • Använd ENBART medföljande kablar till strömförsörjningsenheten. • Använd INTE nätdelen i närheten av vatten, i hög temperatur eller i fuktiga miljöer.
• Nätdelen ska användas i lämplig miljö. (Driftstemperatur: 0 °C till 50 °C, relativ fuktighet: 20 % till 80 %)
• Nätdelen är avsedd för integrering i en dator, och är inte avsedd för extern användning eller användning utomhus.
• Om man inte följer tillverkarens anvisningar eller säkerhetsinstruktioner blir alla garantier genast ogiltiga.

Informationsetiketter

R45625 RoHS
