Produkttyp	Netzteil für Computer
Marke	Asus
Modell	TUF GAMING 650B
Nennleistung	650 W
Anschlüsse	24-polig (ATX), 4+4-polig (CPU), 6+2-polig (PCIe), 4-polig (Peripherie), SATA
Modulare Kabel	Ja, im Lieferumfang enthalten
Netzschalter	Ja, auf der Rückseite
Lüfter	Integriert, nicht blockieren
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	20 % bis 80 % RH
Wartung und Reinigung	Nicht öffnen; mit einem trockenen Tuch abwischen
Sicherheit	Interne Hochspannung; nicht Wasser aussetzen
Ersatzteile	Nur modulare Kabel (mitgelieferte verwenden)
Reparierbarkeit	Nicht vom Benutzer reparierbar; Öffnen führt zum Garantieverlust
Garantie	Erlöschen bei Öffnung

Häufig gestellte Fragen - TUFGaming650B ASUS

Wie installiere ich das Netzteil Asus TUF GAMING 650B?

Vor der Installation stellen Sie sicher, dass das System ausgeschaltet ist und alle Kabel abgezogen sind. Befestigen Sie das Netzteil mit den mitgelieferten Schrauben im Gehäuse, schließen Sie die modularen Kabel an und verbinden Sie diese mit dem Mainboard und den Peripheriegeräten. Schließen Sie schließlich das Netzkabel an und schalten Sie den Schalter auf "I".

Welche Anschlüsse sind bei diesem Modell verfügbar?

Das TUF GAMING 650B ist mit Anschlüssen ausgestattet: 24-polig (Haupt-ATX), 4+4-polig (CPU), 6+2-polig (PCIe für Grafikkarte), 4-polig (Peripherie) und SATA.

Kann ich Kabel einer anderen Marke mit diesem Netzteil verwenden?

Nein, verwenden Sie ausschließlich die mitgelieferten modularen Kabel. Die Verwendung nicht kompatibler Kabel kann das Gerät beschädigen und die Garantie ungültig machen.

Was tun, wenn der Lüfter nicht dreht?

Überprüfen Sie, ob nichts den Lüfter blockiert und der Schalter auf Ein steht. Wenn das Problem weiterhin besteht, öffnen Sie es nicht und kontaktieren Sie den Asus-Support.

Ist es gefährlich, das Netzteil zu öffnen?

Ja, extrem gefährlich. Das Netzteil enthält auch im ausgesteckten Zustand Hochspannung. Öffnen Sie das Gehäuse nie; dies führt zum Garantieverlust und birgt ein Risiko eines Stromschlags.

Was ist die empfohlene Betriebstemperatur?

Das Netzteil arbeitet optimal zwischen 0 °C und 50 °C bei einer relativen Luftfeuchtigkeit von 20 % bis 80 %.

Kann ich dieses Netzteil im Freien verwenden?

Nein, dieses Netzteil ist für den Einbau in einen Computer vorgesehen und darf nicht im Freien oder in feuchter Umgebung verwendet werden.

Wie warte ich das Netzteil?

Wischen Sie die Außenseite mit einem trockenen Tuch ab. Führen Sie niemals Gegenstände in die Öffnungen ein und reinigen Sie es nicht mit Wasser oder Chemikalien.

Was tun bei einem Defekt oder einer Fehlfunktion?

Führen Sie keine Reparaturen durch. Kontaktieren Sie den Asus-Kundendienst oder einen qualifizierten Techniker. Jedes Öffnen des Gehäuses führt zum Garantieverlust.

Ist dieses Netzteil für eine leistungsstarke Grafikkarte geeignet?

Ja, mit seinen PCIe 6+2-poligen Anschlüssen und einer Leistung von 650 W kann es die meisten Grafikkarten der Mittelklasse versorgen. Überprüfen Sie jedoch die Anforderungen Ihrer Konfiguration.

BEDIENUNGSANLEITUNG TUFGaming650B ASUS

Schnellstartanleitung (GR)

Guida rapida (IT)

Anmerkungen zu diesem Handbuch

Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden.

GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen.

HINWEIS: Tipps und zusätzliche Informationen, die Ihnen helfen, die Aufgabe zu vollenden.

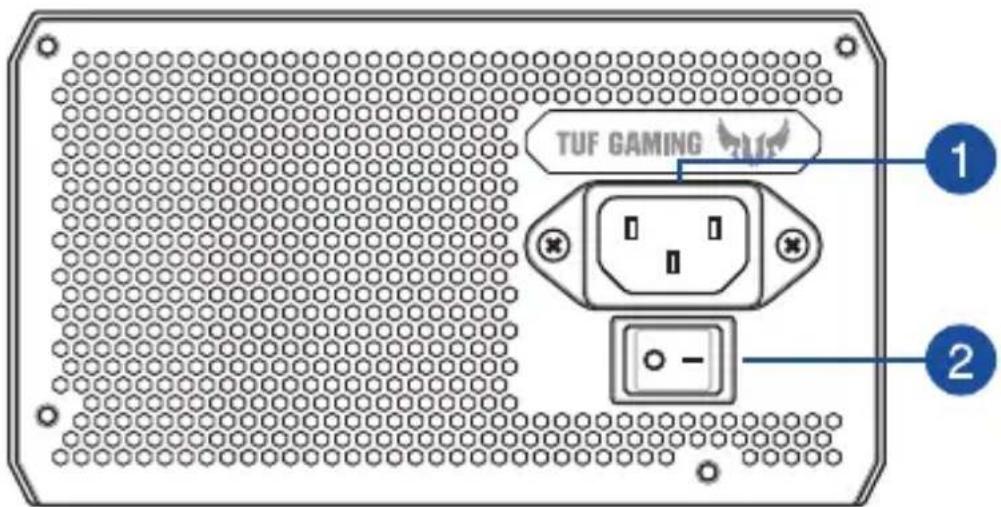

Produktübersicht

Die Geräteabbildung dient nur der Veranschaulichung. Tatsächliche Produktspezifikationen können je nach Modell variieren.

Netzanschluss Netzschalter

Einbau Ihres TUF GAMING Netzteils

Stellen Sie vor dem Installieren oder Entfernen von Kabeln sicher, dass das System ausgeschaltet ist und sämtliche Stromkabel und angeschlossene Geräte getrennt wurden.

1. Befolgen Sie die Anweisungen in Ihrem Gehäusehandbuch und befestigen Sie Ihr TUF GAMING Netzteil mit den Montageschrauben in Ihrem Gehäuse.
2. Schließen Sie die mitgelieferten Kabel an Ihr TUF GAMING Netzteil an.
3. Verbinden Sie die Stromanschlüsse nach Ihren Wünschen mit dem Motherboard und Ihren Peripheriegeräten. Sie können in der untenstehenden Liste sehen, mit welchen Geräten die Stromanschlüsse verbunden werden können.

• Die Stromanschlüsse können sich je nach Modell des TUF GAMING Netzteils unterscheiden. - Weitere Informationen zur Position der Stromanschlüsse und zu den unten erwähnten Verbindungen finden Sie im Benutzerhandbuch Ihres Motherboards.

- Verbinden Sie den 24-poligen oder 20-poligen Hauptstromanschluss mit dem entsprechenden 24-poligen oder 20-poligen Stromanschluss auf dem Motherboard.

• Verbinden Sie den 4+4-poligen CPU +12V Stromanschluss mit dem CPU-Stromsockel auf dem Motherboard.
• Verbinden Sie den 4-poligen Peripheriegerätestromanschluss mit Peripheriegeräten, wenn nötig. Verbinden Sie den 6+2-poligen PCI-E +12V Stromanschluss mit der PCI-E-Grafikkarte.
• Verbinden Sie den SATA-Stromanschluss mit Geräten, die über eine Serielle ATA-Schnittstelle verfügen.
• Schließen Sie Ihr TUF GAMING Netzteil mit dem mitgelieferten Stromkabel an eine Steckdose an.

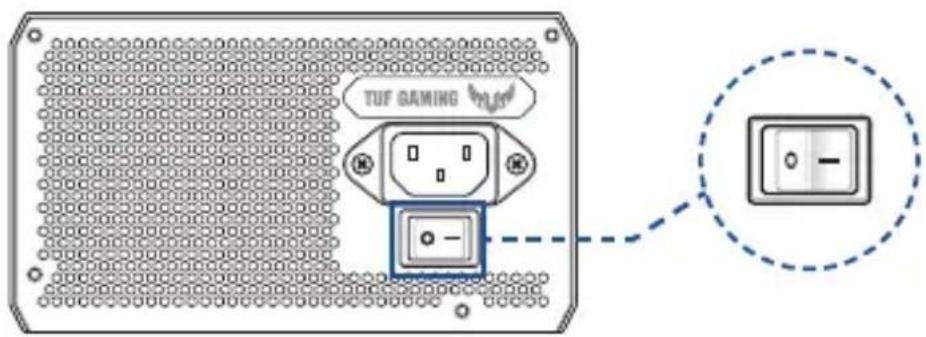

• Kippen Sie den Stromschalter in die Position "I", um Ihr Netzteil einzuschalten.

Sicherheitsinformationen

• Im Netzteil sind hohe Stromspannungen vorhanden. Es ist extrem gefährlich, das Netzteilgehäuse zu öffnen oder zu versuchen, das Netzteil zu reparieren oder zu reinigen. Sie dürfen NIEMALS, egal unter welchen Umständen, das Netzteil öffnen. Die Garantie erlischt, wenn die Abdeckung des Netzteils geöffnet wurde. Im Inneren des Netzteils befinden sich keine wartungsfähigen Komponenten. Stecken Sie KEINE Gegenstände in das Netzteil.
• Legen Sie KEINE Gegenstände vor den Lüfter oder in den Belüftungsbereich des Netzteils, da dies die Luftzirkulation behindern oder einschränken kann. VERWENDEN SIE NUR die Modulkabel, die mit dem Netzteil geliefert wurden.
• Verwenden Sie das Netzteil NICHT in der Nähe von Wasser, bei hohen Temperaturen oder hoher Luftfeuchtigkeit.
• Das Netzteil sollte in geeigneter Umgebung betrieben werden. (Betriebstemperatur: 0 °C bis 50 °C, relative Luftfeuchtigkeit: 20% bis 80%)
• Das Netzteil ist für den Einbau in einen Computer und nicht für den externen Einsatz oder die Benutzung im Freien vorgesehen.
• Die Nichteinhaltung von Herstelleranweisungen und Sicherheitshinweisen führt sofort zum Erlöschen der Garantie.

Hinweisetiketten
