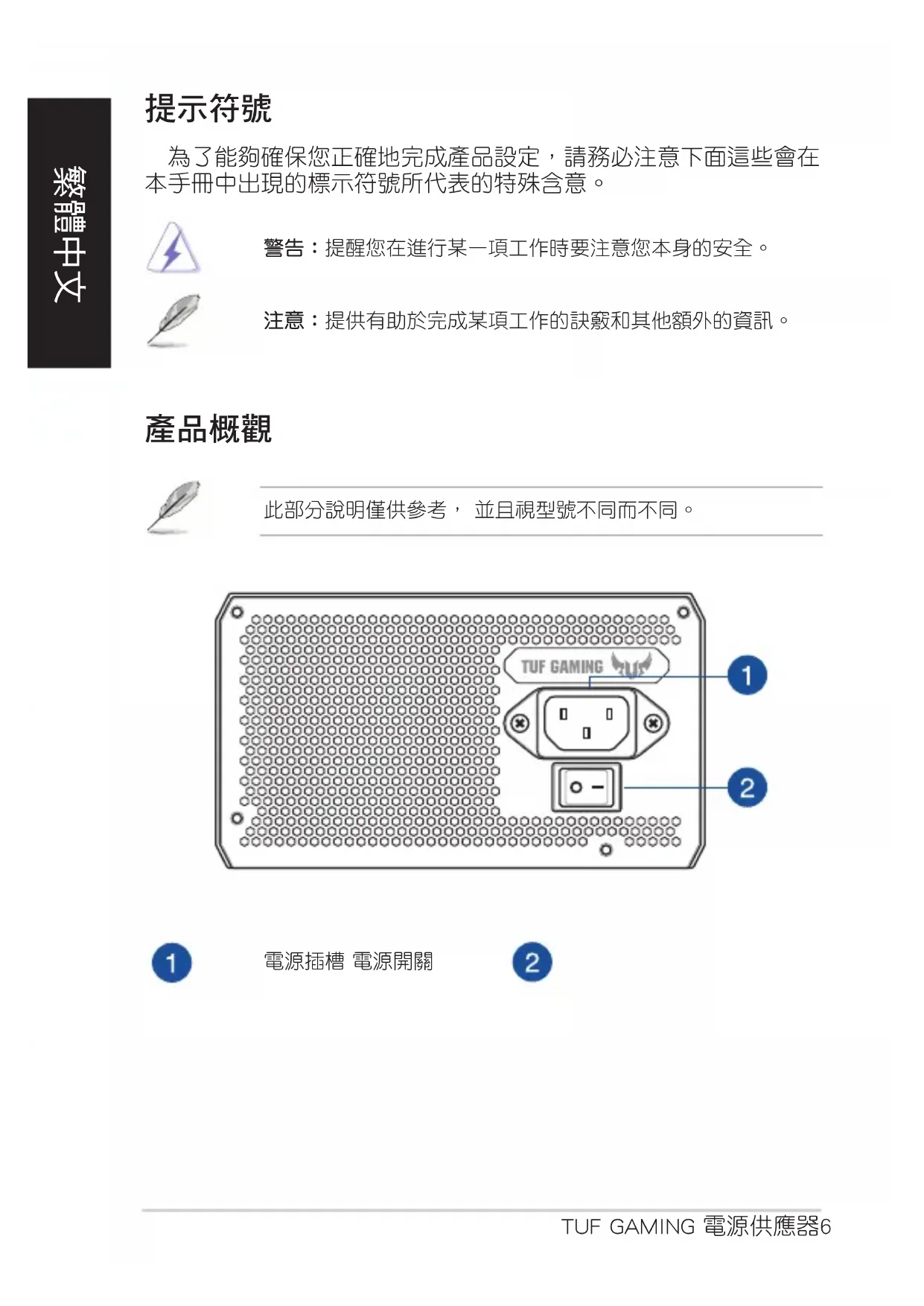

為了能夠確保您正確地完成產品設定，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含意。

警告：提醒您在進行某一項工作時要注意您本身的安全。

注意：提供有助於完成某項工作的訣竅和其他額外的資訊。

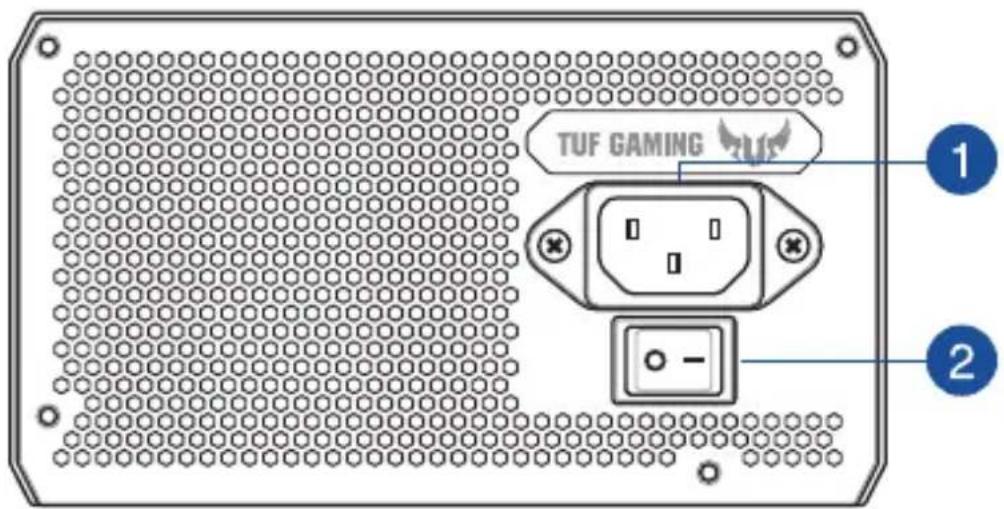

產品概觀

此部分說明僅供參考，並且視型號不同而不同。

安裝您的 TUF GAMING 電源供應器

安裝或移除電源線前，請確認已關閉系統，並已移除所有系統和連線裝置的電源線。

1. 請遵循機殼手冊的說明，並用固定螺絲將 TUF GAMING 電源供應器固定至機殼。
2. 將隨附的電源線連接至 TUF GAMING 電源供應器。
3. 依據您的偏好連接主機板和周邊裝置。您可以參考下列項目查看各個接頭可連接至哪些裝置。

• 電源接頭可能視 TUF GAMING 電源供應器的機型不同而不同。
• 請參考主機板的使用手冊獲得關於插槽位置和連接下列電源接頭所需的更多資訊。

- 將 24-pin 或 20-pin 主電源接頭 連接至主機板的 24-pin 或 20-pin 電源插槽。

• 將 4+4 pin CPU +12V 電源接頭 連接至主機板的 CPU 電源插槽。
• 若需要，將 4-pin 周邊裝置電源接頭 連接至周邊硬體裝置插槽。
• 將 6+2 pin PCI-E +12V 電源接頭 連接至顯示卡的 PCI-E 插槽。
• 將 SATA 電源接頭 連接至 Serial ATA 介面的硬體。

1. 使用隨附的電源線將 TUF GAMING 電源供應器連接至電源。

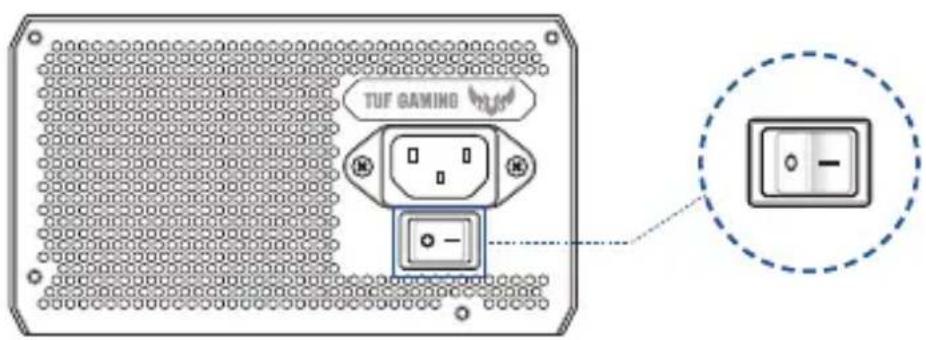

2. 將電源開關按到「1」的位置以開啟電源供應器。

• 電源供應器內含強電壓，打開或嘗試修理、清潔電源供應器十分危險。任何情況下都不要打開電源供應器。
• 若打開電源供應器的後蓋，保固將失效；電源供應器內部並無可維修的元件。
  • 請勿 將任何物體塞入電源供應器的格柵或通風孔中。
  • 請勿 在電源供應器風扇或通風孔前放置任何可能阻礙或限制氣流的物體。
• 僅使用 電源供應器隨附的模組化連接線。
  • 請勿 在靠近液體、高溫或極端潮濕的環境下使用電源供應器。
• 請在適宜的環境下使用電源供應器。（操作溫度：0° - 50°C，相對濕度：20% - 80%）
• 電源供應器內建於電腦中，不可於外部或室外使用。
• 未依照任何廠商說明或安全性須知操作，所有保固及保證將立即失效。

警示標籤

C:\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Program Files\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes\Primes HI-POT OK Grounding OK CB FC Trend To Comply USB PCC Standards CE EAC KC RoHS 10 CCC R45625 RoHS

GREEN ASUS RoHS Compliant

提示符号

为了能够确保您正确地完成产品设置，请务必注意下面这些会在本手册中出现的标示符号所代表的特殊含意。

警告：提醒您在进行某一项工作时要注意您本身的安全。

注意：提供有助于完成某项工作的诀窍和其他额外的信息。

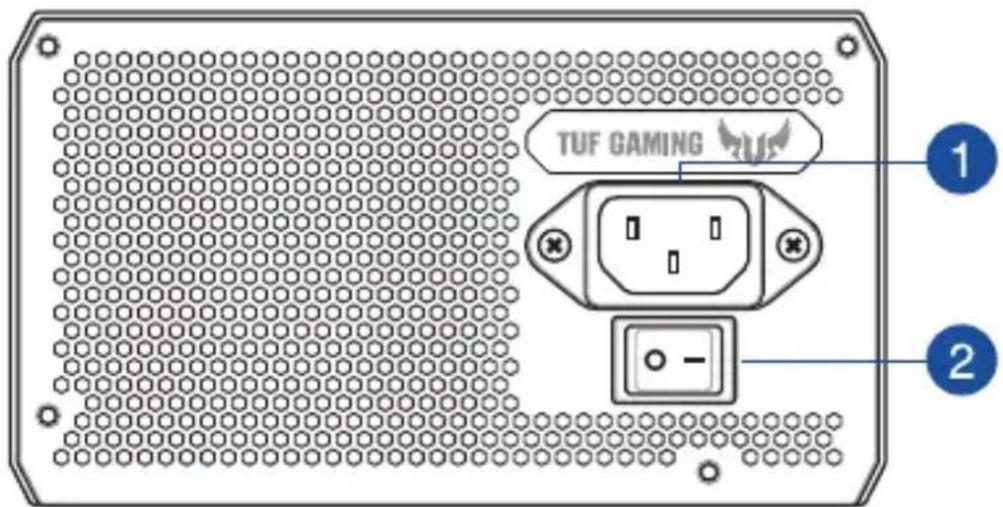

产品概观

此部分说明仅供参考，并且视型号不同而不同。

安装或移除电源线前，请确认已关闭系统，并已移除所有系统和连接设备的电源线。

1. 请遵循机箱手册的说明，并用固定螺丝将 TUF GAMING 电源固定至机箱。
2. 将随附的电源线连接至 TUF GAMING 电源。
3. 依据您的偏好连接主板和外围设备。您可以参考下列项目查看各个接头可连接至哪些设备。

• 电源接头可能视 TUF GAMING 电源的机型不同而不同。

• 请参考主板的用户手册获得关于插槽位置和连接下列电源接头所需更多信息。

• 将 24-pin 或 20-pin “主电源接头” 连接至主板的 24-pin 或 20-pin 电源插槽。

• 将 4 + 4 pin “CPU +12V 电源接头”连接至主板的 CPU 电源插槽。
• 若需要，将 4-pin “外围设备电源接头” 连接至外围硬件设备电源插槽。
• 将 6 + 2 pin “PCI-E +12V 电源接头”连接至显卡的电源插槽。

• 将 “SATA 电源接头” 连接至带有 Serial ATA 接口的硬件。

• 使用随附的电源线将 TUF GAMING 连接至电源。

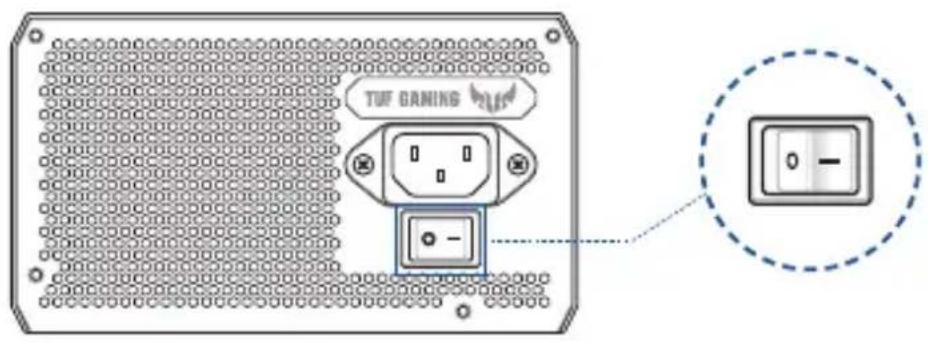

• 将 “电源开关” 按到 “I” 的位置以开启电源。

TUF GANING 0 0 -

安全性须知

• 电源内含强电压，打开或尝试修理、清洁电源十分危险。任何情况下都“不要”打开电源。
• 若打开电源的后盖，保修将失效；电源内部并无可维修的元件。
• “请勿”将任何物体塞入电源的格栅或通风孔中。
• “请勿”在电源风扇或通风孔前放置任何可能阻碍或限制气流的物体。
• “仅使用”电源随附的模块化连接线。
• “请勿”在靠近液体、高温或极端潮湿的环境下使用电源。
• 请在适宜的环境下使用电源（操作温度： 0^ - 50^ C ，相对湿度： 20 % - 80 % ）。
• 电源内置于电脑中，不可于外部或室外使用。
• 未依照任何厂商说明或安全性须知操作，所有保修及保证将立即失效。

警示标签
