Type de produit	Bloc d'alimentation pour ordinateur
Marque	Asus
Modèle	TUF GAMING 650B
Puissance nominale	650 W
Connecteurs	24 broches (ATX), 4+4 broches (CPU), 6+2 broches (PCIe), 4 broches (périphérique), SATA
Câbles modulaires	Oui, fournis avec le bloc
Interrupteur d'alimentation	Oui, à l'arrière
Ventilateur	Intégré, ne pas obstruer
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	20 % à 80 % HR
Entretien et nettoyage	Ne pas ouvrir ; essuyer avec un chiffon sec
Sécurité	Haute tension interne ; ne pas exposer à l'eau
Pièces détachées	Câbles modulaires uniquement (utiliser ceux fournis)
Réparabilité	Non réparable par l'utilisateur ; ouverture annule la garantie
Garantie	Annulée si ouvert

FOIRE AUX QUESTIONS - TUFGaming650B ASUS

Comment installer le bloc d'alimentation Asus TUF GAMING 650B ?

Avant l'installation, assurez-vous que le système est hors tension et débranchez tous les câbles. Fixez le bloc dans le châssis à l'aide des vis fournies, branchez les câbles modulaires, puis connectez-les à la carte mère et aux périphériques. Enfin, branchez le cordon d'alimentation et basculez l'interrupteur sur "I".

Quels sont les connecteurs disponibles sur ce modèle ?

Le TUF GAMING 650B est équipé de connecteurs : 24 broches (ATX principal), 4+4 broches (CPU), 6+2 broches (PCIe pour carte graphique), 4 broches (périphérique) et SATA.

Puis-je utiliser des câbles d'une autre marque avec ce bloc ?

Non, utilisez uniquement les câbles modulaires fournis. L'utilisation de câbles non compatibles peut endommager l'appareil et annuler la garantie.

Que faire si le ventilateur ne tourne pas ?

Vérifiez que rien n'obstrue le ventilateur et que l'interrupteur est en position marche. Si le problème persiste, ne l'ouvrez pas et contactez le support Asus.

Est-il dangereux d'ouvrir le bloc d'alimentation ?

Oui, extrêmement dangereux. Le bloc contient des hautes tensions même débranché. N'ouvrez jamais le boîtier ; cela annule la garantie et présente un risque de choc électrique.

Quelle est la température de fonctionnement recommandée ?

Le bloc d'alimentation fonctionne de manière optimale entre 0 °C et 50 °C avec une humidité relative de 20 % à 80 %.

Puis-je utiliser ce bloc en extérieur ?

Non, ce bloc est conçu pour être intégré dans un ordinateur et ne doit pas être utilisé en extérieur ou dans un environnement humide.

Comment entretenir le bloc d'alimentation ?

Essuyez l'extérieur avec un chiffon sec. Ne jamais introduire d'objet dans les ouvertures et ne pas le nettoyer avec de l'eau ou des produits chimiques.

Que faire en cas de panne ou de dysfonctionnement ?

Ne tentez aucune réparation. Contactez le service client Asus ou un technicien qualifié. Toute ouverture du boîtier annule la garantie.

Ce bloc est-il adapté pour une carte graphique puissante ?

Oui, avec ses connecteurs PCIe 6+2 broches et sa puissance de 650 W, il peut alimenter la plupart des cartes graphiques grand public. Vérifiez cependant les besoins de votre configuration.

MODE D'EMPLOI TUFGaming650B ASUS

Guide de démarrage rapide (FR)

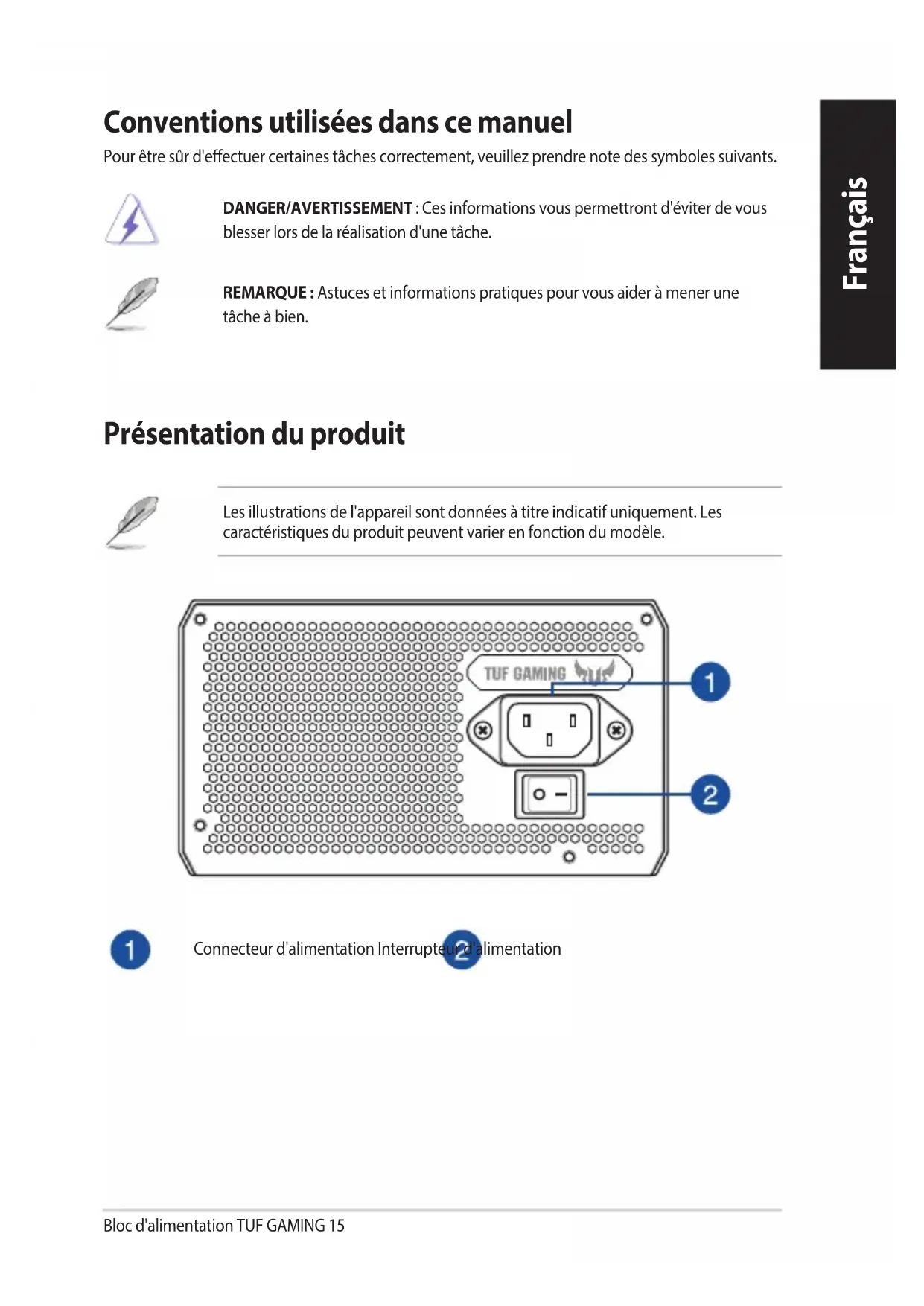

Conventions utilisées dans ce manuel

Pour être sûr d'effectuer certaines tâches correctement, veuillez prendre note des symboles suivants.

DANGER/AVERTISSEMENT : Ces informations vous permettront d'éviter de vous blesser lors de la réalisation d'une tâche.

REMARQUE : Astuces et informations pratiques pour vous aider à mener une tâche à bien.

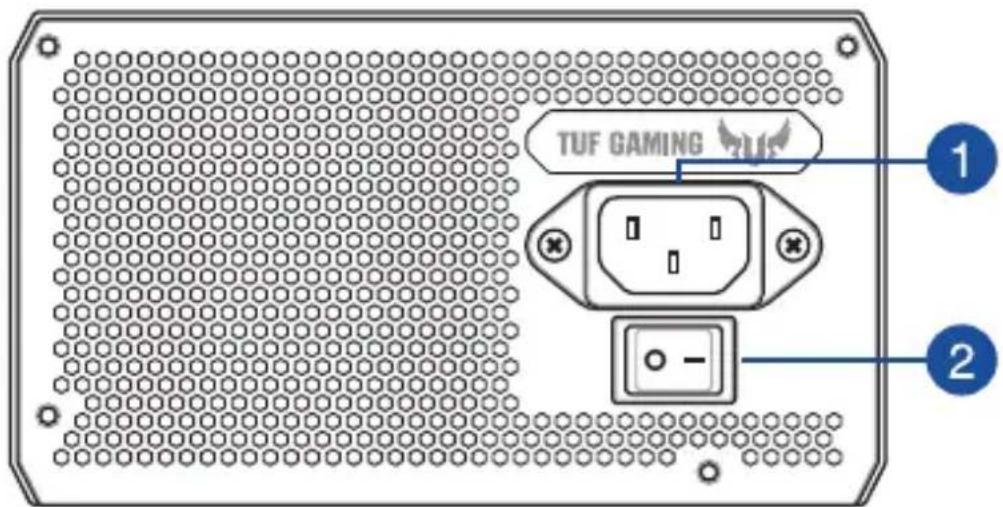

Présentation du produit

Les illustrations de l'appareil sont données à titre indicatif uniquement. Les caractéristiques du produit peuvent varier en fonction du modèle.

Connecteur d'alimentation Interrupteur d'alimentation

Installation de votre bloc d'alimentation TUF GAMING

Avant d'installer ou de retirer des câbles, assurez-vous que le système est hors tension et que tous les câbles d'alimentation de l'ordinateur et de tous les périphériques sont débranchés.

1. Suivez les instructions du manuel de votre châssis et fixez le bloc d'alimentation TUF GAMING dans le châssis en utilisant les vis de montage.
2. Connectez les câbles fournis à votre bloc d'alimentation TUF GAMING.
3. Reliez les connecteurs d'alimentation à votre carte mère et vos périphériques selon vos préférences. Vous pouvez vous référer à la liste ci-dessous pour vérifier à quel type de périphérique correspond chaque connecteur d'alimentation.

• Les connecteurs d'alimentation peuvent varier en fonction des différents modèles de blocs d'alimentation TUF GAMING.
• Consultez le manuel d'utilisation de votre carte mère pour plus d'informations sur l'emplacement et la façon de connecter les connecteurs d'alimentation mentionnés ci-dessous.
• Connectez le connecteur d'alimentation principale 24 broches ou 20 broches au connecteur d'alimentation 24 broches ou 20 broches de la carte mère.
• Connectez le connecteur d'alimentation CPU +12V 4+4 broches à la prise d'alimentation du processeur de la carte mère.
• Connectez le connecteur d'alimentation périphérique 4 broches aux périphériques, si nécessaire.
• Connectez le connecteur d'alimentation PCIE +12V 6+2 broches à la carte graphique PCI-E.
• Connectez le connecteur d'alimentation SATA aux périphériques avec interface SATA.
• Connectez votre bloc d'alimentation TUF GAMING à une source d'alimentation en utilisant le cordon d'alimentation fourni.

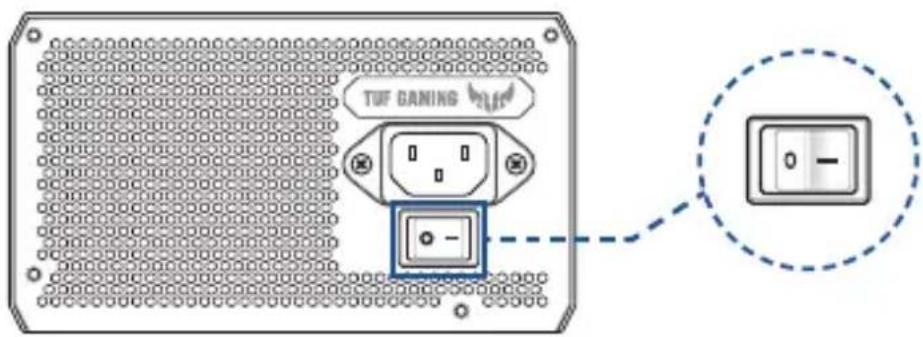

• Faites basculer l'interrupteur d'alimentation sur la position "l" pour placer le bloc d'alimentation sous tension.

Consignes de sécurité

• De hautes tensions électriques traversent le bloc d'alimentation, il est extrêmement dangereux d'ouvrir son boîtier ou de tenter un nettoyage ou une réparation. Vous ne devriez JAMAIS, sous aucun prétexte, ouvrir le bloc d'alimentation.
• La garantie du produit sera annulée si le couvercle du bloc d'alimentation a été ouvert; il n'y a aucun composant nécessitant un entretien dans le bloc d'alimentation.
• NE PAS insérer d'objet dans le bloc d'alimentation.
• NE placez PAS d'objets devant le ventilateur ou la zone de ventilation du bloc d'alimentation qui pourraient obstruer ou restreindre la circulation de l'air. • UTILISEZ UNIQUEMENT les câbles modulaires fournis avec le bloc d'alimentation.
• N'utilisez PAS le bloc d'alimentation à proximité de l'eau, ou dans un environnement à haute température/humidité.
• L'utilisation du bloc d'alimentation doit se faire dans un environnement adapté. (Température de fonctionnement : 0° à 50°C, Humidité relative : 20% à 80%)
• Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou en extérieur.
• Le non-respect des instructions et consignes de sécurité fournies par le fabricant annulera immédiatement toutes les garanties relatives au produit.

Étiquettes d'avertissement
