Тип продукту	Блок живлення для комп'ютера
Бренд	Asus
Модель	TUF GAMING 650B
Номінальна потужність	650 Вт
Роз'єми	24 контакти (ATX), 4+4 контакти (CPU), 6+2 контакти (PCIe), 4 контакти (периферійний), SATA
Модульні кабелі	Так, постачаються з блоком
Вимикач живлення	Так, ззаду
Вентилятор	Вбудований, не загороджувати
Робоча температура	0 °C до 50 °C
Робоча вологість	20 % до 80 % HR
Обслуговування та чищення	Не відкривайте; протирайте сухою ганчіркою
Безпека	Висока внутрішня напруга; не піддавати впливу води
Запасні частини	Тільки модульні кабелі (використовуйте ті, що постачаються)
Ремонтопридатність	Не підлягає ремонту користувачем; відкриття анулює гарантію
Гарантія	Анулюється при відкритті

Часті запитання - TUFGaming650B ASUS

Як встановити блок живлення Asus TUF GAMING 650B?

Перед встановленням переконайтеся, що система вимкнена, і від'єднайте всі кабелі. Закріпіть блок у корпусі за допомогою наданих гвинтів, підключіть модульні кабелі, а потім під'єднайте їх до материнської плати та периферійних пристроїв. Нарешті, підключіть шнур живлення та переведіть вимикач у положення "I".

Які роз'єми доступні на цій моделі?

TUF GAMING 650B оснащений роз'ємами: 24 контакти (основний ATX), 4+4 контакти (CPU), 6+2 контакти (PCIe для відеокарти), 4 контакти (периферійний) та SATA.

Чи можна використовувати кабелі іншого бренду з цим блоком?

Ні, використовуйте лише надані модульні кабелі. Використання несумісних кабелів може пошкодити пристрій та анулювати гарантію.

Що робити, якщо вентилятор не обертається?

Перевірте, чи нічого не загороджує вентилятор, і чи вимикач у положенні увімкнено. Якщо проблема не зникає, не відкривайте його та зверніться до служби підтримки Asus.

Чи небезпечно відкривати блок живлення?

Так, надзвичайно небезпечно. Блок містить високу напругу навіть після відключення. Ніколи не відкривайте корпус; це анулює гарантію та створює ризик ураження електричним струмом.

Яка рекомендована робоча температура?

Блок живлення працює оптимально в діапазоні 0 °C до 50 °C при відносній вологості від 20 % до 80 %.

Чи можна використовувати цей блок на вулиці?

Ні, цей блок призначений для встановлення в комп'ютер і не повинен використовуватися на вулиці або у вологому середовищі.

Як доглядати за блоком живлення?

Протирайте зовнішню поверхню сухою ганчіркою. Ніколи не вставляйте предмети в отвори та не чистіть водою або хімікатами.

Що робити в разі поломки або несправності?

Не намагайтеся ремонтувати. Зверніться до служби підтримки Asus або кваліфікованого техніка. Будь-яке відкриття корпусу анулює гарантію.

Чи підходить цей блок для потужної відеокарти?

Так, завдяки роз'ємам PCIe 6+2 контакти та потужності 650 Вт, він може живити більшість споживчих відеокарт. Однак перевірте потреби вашої конфігурації.

ПОСІБНИК КОРИСТУВАЧА TUFGaming650B ASUS

Стисле керівництво для початку експлуатації (UA)

Зміст

Англійська 3

Традиційна китайська 6

Спрощена китайська 9

Японська 12

Французька 15

Німецька 18

Італійська 21

Російська 24

Арабська 27

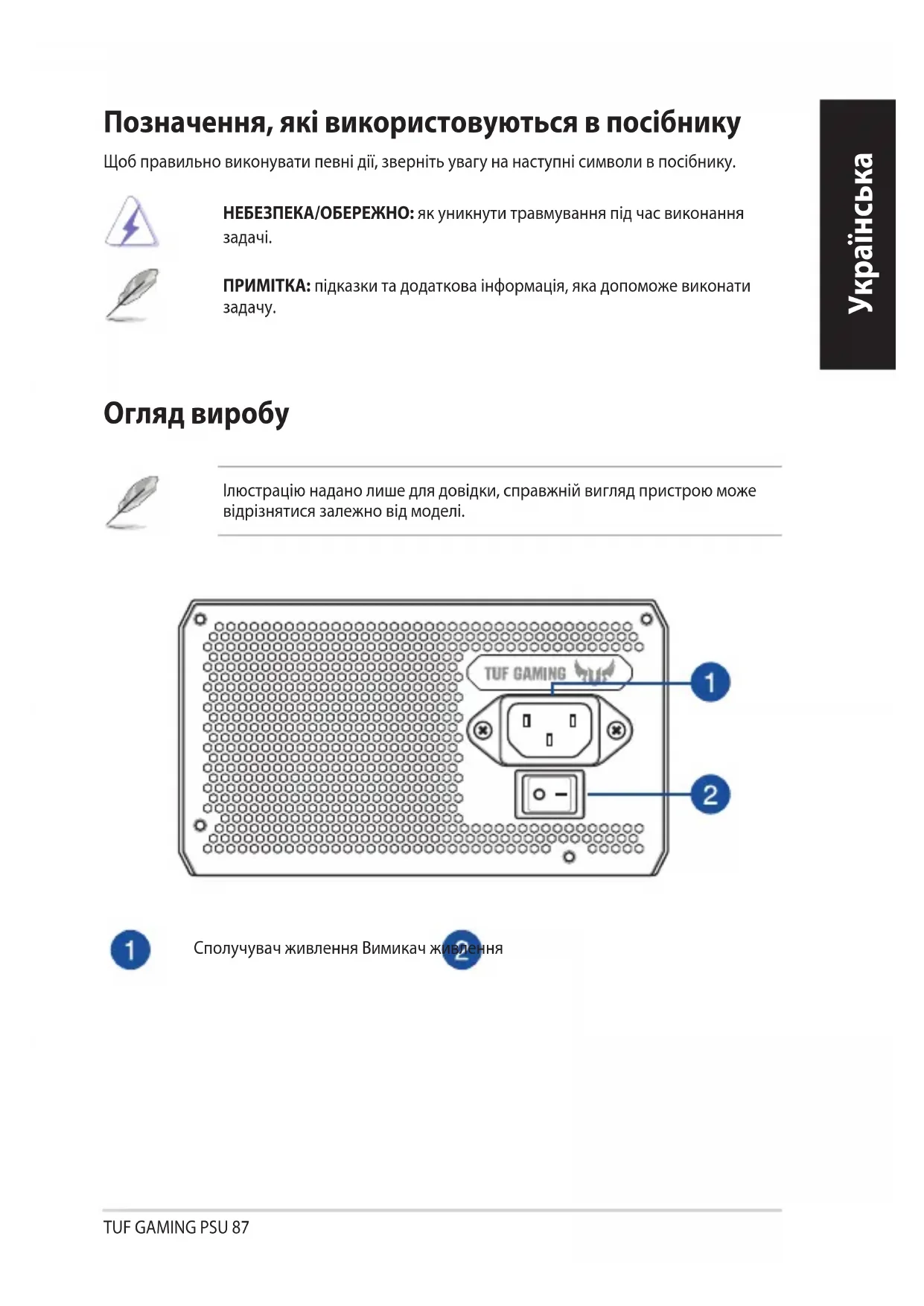

Позначення, які використовуються в посібнику

Щоб правильно виконувати певні дії, зверніть увагу на наступні символи в посібнику.

НЕБЕЗПЕКА/ОБЕРЕЖНО: як уникнути травмування під час виконання задачі.

ПРИМІТКА: підказки та додаткова інформація, яка допоможе виконати задачу.

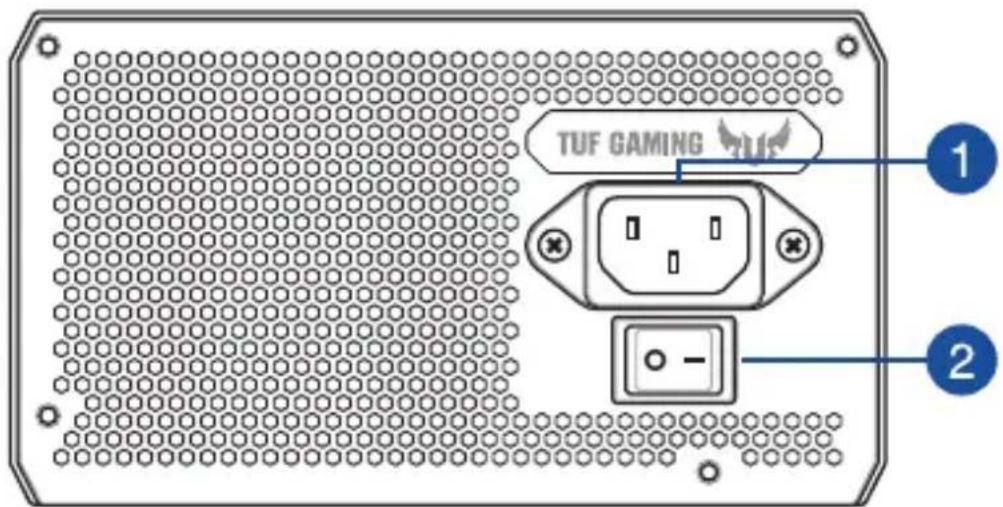

Огляд виробу

Ілюстрацію надано лише для довідки, справжній вигляд пристрою може відрізнятися залежно від моделі.

Сполучувач живлення Вимикач живлення

Встановлення блоку живлення TUF GAMING

Перш ніж приєднувати або від'єднувати кабелі, переконайтеся, що систему вимкнено, і всі шнури живлення системи та підключених пристроїв від'єднано від мережі.

1. Виконуйте інструкції з посібника до корпусу та закріпіть блок живлення TUF GAMING у корпусі монтажними гвинтами.
2. Приєднайте кабелі з комплекту постачання кабелі до блоку живлення TUF GAMING.
3. Під'єднайте роз'єми живлення до материнської плати та периферійних пристроїв згідно з власними потребами. У списку нижче наведено інформацію про те, до яких пристроїв можна під'єднувати кожен з'єднувач живлення.

• Роз'єми живлення можуть бути різними залежно від моделей блоків живлення TUF GAMING.
• У посібнику до материнської плати подано більше інформації про розташування і підключення нижчеподаних з'єднувачів живлення.

- Підключіть 24-контактний або 20-контактний Головний з'єднувач живлення головний роз'єм живлення до 24-контактного або 20-контактного роз'єму живлення.

• Підключіть контакт 4+4 центрального процесора +12 В з'єднувача живлення 4+4-контактний роз'єм живлення +12 В центрального процесора до гнізда живлення центрального процесора на материнській платі.

• У разі потреби підключіть 4-контактний Периферійний з'єднувач живлення роз'єм живлення периферійних пристроїв до периферійних пристроїв.
• Підключіть 6+2 контактний з'єднувач живлення PCI-E +12 В роз'єм живлення до графічної карти PCI-E.

• Підключіть з'єднувач живлення роз'єм живлення SATA до пристроїв з інтерфейсом Serial ATA.

1. Підключіть блок живлення TUF GAMING до електромережі шнуром живлення з комплекту постачання.

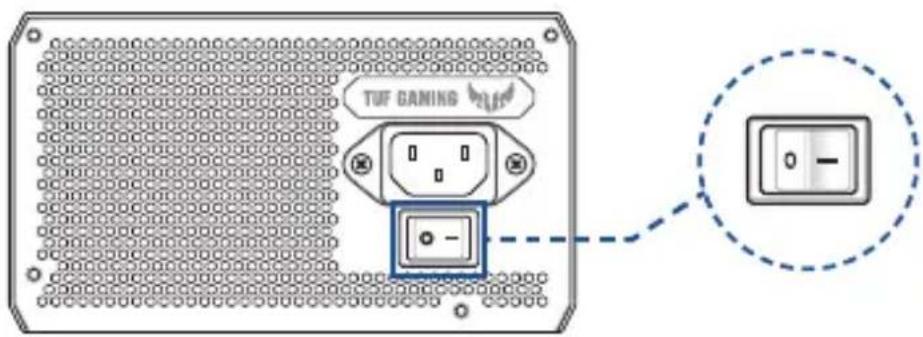

2. Установіть перемикач живлення в положення "І", щоб увімкнути блок живлення.

Інформація про безпеку

• Блок живлення працює з високою напругою. Дуже небезпечно відкривати його корпус або намагатися полагодити/почистити блок живлення. НІКОЛИ, за жодних обставин, не відкривайте блок живлення.
• Відкриття корпусу блоку живлення призведе до скасування гарантії; усередині блоку живлення відсутні компоненти, які підлягають обслуговуванню. • НЕ вставляйте жодних предметів у блок живлення.
• НЕ РОЗМІЩУЙТЕ перед вентилятором або біля вентиляційних отворів жодних предметів, що можуть блокувати або обмежити потік повітря. • ЗАСТОСОВУЙТЕ ЛИШЕ модульні кабелі із комплекту блока живлення.
• НЕ користуйтеся блоком живлення поруч із водою, у середовищах із високою температурою та вологістю повітря.
• Блок живлення мусить працювати у відповідному середовищі. (Температура експлуатації: від 0° до 50°C, відносна вологість повітря: від 20% до 80%)
• Блок живлення мусить бути вбудованим у комп'ютер і не призначений для використання поза комп'ютером або просто неба.
• Невиконання інструкцій виробника або будь-яких інших правил безпеки негайно скасує всі гарантії та зобов'язання.

Ярлики з примітками
