Typ produktu	Napájecí zdroj pro počítač
Značka	Asus
Model	TUF GAMING 650B
Jmenovitý výkon	650 W
Konektory	24pin (ATX), 4+4pin (CPU), 6+2pin (PCIe), 4pin (periferní zařízení), SATA
Modulární kabely	Ano, součástí dodávky
Spínač napájení	Ano, na zadní straně
Ventilátor	Integrovaný, neblokovat
Provozní teplota	0 °C až 50 °C
Provozní vlhkost	20 % až 80 % RV
Údržba a čištění	Neotvírejte; otřete suchým hadříkem
Bezpečnost	Vysoké vnitřní napětí; nevystavujte vodě
Náhradní díly	Pouze modulární kabely (používejte dodané)
Opravitelnost	Uživatelsky neopravitelné; otevřením zaniká záruka
Záruka	Zaniká při otevření

Často kladené otázky - TUFGaming650B ASUS

Jak nainstalovat napájecí zdroj Asus TUF GAMING 650B?

Před instalací se ujistěte, že je systém vypnutý a odpojte všechny kabely. Upevněte zdroj do skříně pomocí přiložených šroubů, připojte modulární kabely a poté je zapojte do základní desky a periferií. Nakonec připojte napájecí kabel a přepněte spínač do polohy "I".

Jaké konektory jsou k dispozici u tohoto modelu?

TUF GAMING 650B je vybaven konektory: 24pin (hlavní ATX), 4+4pin (CPU), 6+2pin (PCIe pro grafickou kartu), 4pin (periferní zařízení) a SATA.

Mohu použít kabely jiné značky s tímto zdrojem?

Ne, používejte pouze dodané modulární kabely. Použití nekompatibilních kabelů může poškodit zařízení a zrušit záruku.

Co dělat, když ventilátor neběží?

Zkontrolujte, zda ventilátor není blokován a zda je spínač v poloze zapnuto. Pokud problém přetrvává, neotvírejte jej a kontaktujte podporu Asus.

Je nebezpečné otevřít napájecí zdroj?

Ano, extrémně nebezpečné. Zdroj obsahuje vysoké napětí i po odpojení. Nikdy neotvírejte kryt; tím zaniká záruka a hrozí nebezpečí úrazu elektrickým proudem.

Jaká je doporučená provozní teplota?

Napájecí zdroj pracuje optimálně mezi 0 °C a 50 °C při relativní vlhkosti 20 % až 80 %.

Mohu tento zdroj používat venku?

Ne, tento zdroj je určen k zabudování do počítače a nesmí být používán venku nebo ve vlhkém prostředí.

Jak udržovat napájecí zdroj?

Otřete vnější povrch suchým hadříkem. Nikdy nevkládejte předměty do otvorů a nečistěte vodou ani chemickými prostředky.

Co dělat v případě poruchy nebo nesprávné funkce?

Nepokoušejte se o žádnou opravu. Kontaktujte zákaznickou podporu Asus nebo kvalifikovaného technika. Jakékoli otevření krytu ruší záruku.

Je tento zdroj vhodný pro výkonnou grafickou kartu?

Ano, díky konektorům PCIe 6+2 pin a výkonu 650 W dokáže napájet většinu běžných grafických karet. Zkontrolujte však požadavky vaší sestavy.

NÁVOD K OBSLUZE TUFGaming650B ASUS

Rychlý průvodce (CZ)

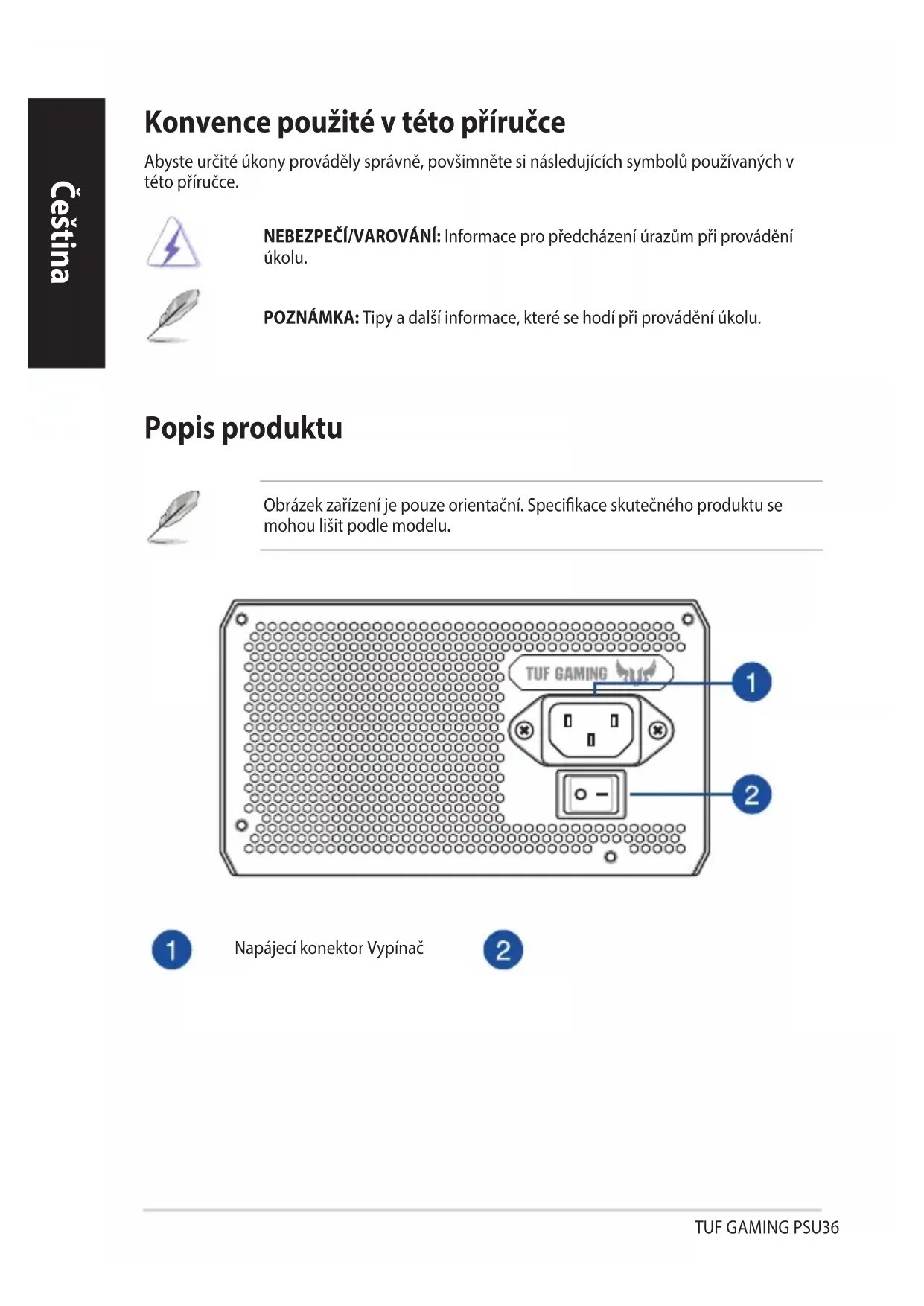

Konvence použité v této příručce

Abyste určité úkony prováděli správně, povšimněte si následujících symbolů používaných v této příručce.

NEBEZPEČÍ/VAROVÁNÍ: Informace pro předcházení úrazům při provádění úkolu.

POZNÁMKA: Tipy a další informace, které se hodí při provádění úkolu.

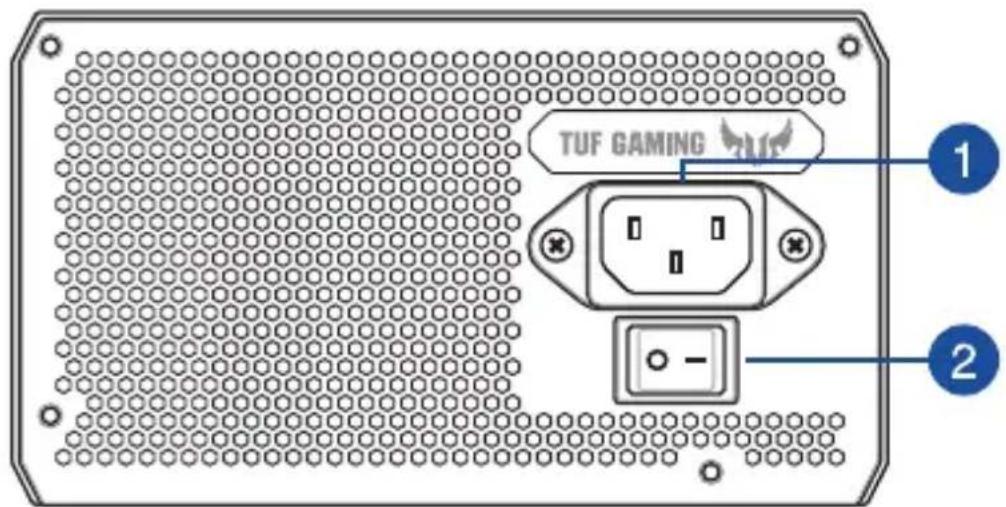

Popis produktu

Obrázek zařízení je pouze orientační. Specifikace skutečného produktu se mohou lišit podle modelu.

Napájecí konektor, vypínač

Instalace zdroje napájení TUF GAMING

Před instalováním nebo odpojováním kabelů zkontrolujte, zda je systém vypnutý a zda jsou odpojeny všechny napájecí kabely pro systém a všechna připojená zařízení.

1. Postupujte podle pokynů v návodu k vaší skříni a připevněte zdroj napájení TUF GAMING do skříně s použitím montážních šroubků.
2. Připojte dodané kabely ke zdroji napájení TUF GAMING.
3. Připojte napájecí konektory k základní desce a periferním zařízením podle vlastních preferencí. V seznamu níže je uvedeno, jaká zařízení lze připojit k jednotlivým napájecím konektorům.

• Napájecí konektory se mohou lišit podle modelů zdrojů napájení TUF GAMING.
• Další informace o umístění a zapojení následujících napájecích konektorů najdete v návodu k použití vaší základní desky.
• Připojte 24kolíkový nebo 20kolíkový hlavní napájecí konektor k odpovídajícímu napájecímu konektoru základní desky.
• Připojte 4+4kolíkový napájecí konektor CPU +12V k napájecí zásuvce CPU na základní desce.
• Podle potřeby připojte 4kolíkový konektor napájení periférií k periferním zařízením.
• Připojte 6+2kolíkový napájecí konektor PCI-E +12V ke grafické kartě PCI-E.

Připojte napájecí konektor SATA k zařízením s rozhraním Serial ATA.

1. Připojte zdroj napájení TUF GAMING ke zdroji napájení pomocí dodaného napájecího kabelu.

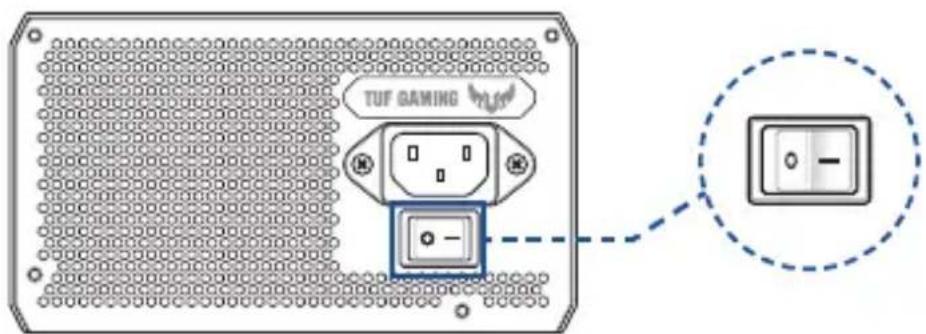

2. Přesunutím vypínače do polohy „I“ zapněte zdroj napájení.

Informace o bezpečnosti

• Ve zdroji napájení vznikají vysoká napětí. Je velmi nebezpečné otevírat skříňku zdroje napájení nebo se pokoušet jej opravit/vyčistit. V ŽÁDNÉM PŘÍPADĚ a za žádných okolností zdroj napájení neotevírejte. • V případě otevření zdroje napájení propadá záruka; žádné součásti uvnitř zdroje napájení nevyžadují servisní zásah.
• Do zdroje napájení NEZASUNUJTE žádné předměty.
• NEVKLÁDEJTE žádné předměty před ventilátor nebo ventilační oblast jednotky napájecího zdroje, které může bránit nebo omezovat proudění vzduchu.
• POUŽÍVEJTE pouze modulární kabely propojené s jednotkou napájecího zdroje.
• Zdroj napájení NEPOUŽÍVEJTE v blízkosti vody nebo v prostředí o vysoké teplotě nebo vlhkosti.
• Zdroj napájení musí být používán ve vhodném prostředí. (Provozní teplota: 0° až 50°C, relativní vlhkost: 20 % až 80 %)
• Tento zdroj napájení je určen pro zabudování do počítače, nikoli pro externí nebo venkovní použití.
• V případě nedodržení pokynů výrobce a bezpečnostních pokynů ihned propadají veškeré záruky a jistoty.

Výstražné štítky
