Bravia KD65XG8577 - τηλεόραση SONY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Τηλεόραση LED 4K
Μάρκα	Sony
Μοντέλο	Bravia KD65XG8577
Μέγεθος οθόνης (διαγώνιος)	65 ίντσες (165 εκ.)
Διαστάσεις οθόνης (Π x Υ)	1450 x 836 χιλ.
Βάρος τηλεόρασης	Δεν προσδιορίζεται στο εγχειρίδιο
Ηλεκτρική τροφοδοσία	Εναλλασσόμενο ρεύμα 220-240 V, 50/60 Hz
Κατανάλωση ηλεκτρικής ενέργειας	Δεν προσδιορίζεται
Κύριες λειτουργίες	Smart TV, HDR, συμβατότητα με επιτοίχια βάση Sony SU-WL450 (στάνταρ ή λεπτή τοποθέτηση)
Συμβατότητα επιτοίχιας βάσης	Sony SU-WL450 (συγκεκριμένη βάση στερέωσης τοίχου)
Επιτοίχια εγκατάσταση	Συνιστάται από εγκεκριμένο εγκαταστάτη της Sony· απαιτεί τουλάχιστον 4 βίδες διαμέτρου 8 χιλ.
Συντήρηση και καθαρισμός	Σκουπίστε με ένα μαλακό, στεγνό πανί· μη χρησιμοποιείτε λειαντικά προϊόντα
Ασφάλεια	Μην τοποθετείτε σε ασταθή τοίχο· στερεώστε σωστά τον ιμάντα συγκράτησης· κρατήστε τα παιδιά μακριά κατά την εγκατάσταση
Ανταλλακτικά και επισκευασιμότητα	Επικοινωνήστε με έναν εξουσιοδοτημένο αντιπρόσωπο της Sony για επισκευές
Γενικές πληροφορίες	Εγχειρίδιο 496 σελίδων διαθέσιμο στα γαλλικά· η επιτοίχια βάση πωλείται ξεχωριστά

Συχνές ερωτήσεις - Bravia KD65XG8577 SONY

Ποια είναι τα παρεχόμενα αξεσουάρ με την επιτοίχια βάση SU-WL450;

Η βάση παρέχεται με μια βάση (20), δύο τροχαλίες, βίδες (PSW 6x20, PSW 4x20, PSW 4x10, PSW 6x50, PSW 4x50), αποστάτες (20 και 60), έναν ιμάντα, χιτώνια και έναν προσαρμογέα βάσης. Δείτε την πλήρη λίστα στο εγχειρίδιο.

Μπορώ να εγκαταστήσω την τηλεόραση μόνος μου;

Όχι, η Sony συνιστά ανεπιφύλακτα να απευθυνθείτε σε έναν εγκεκριμένο εγκαταστάτη. Για τηλεοράσεις 65 ιντσών, απαιτούνται τουλάχιστον δύο άτομα και τρία για μοντέλα 75 ιντσών ή μεγαλύτερα.

Ποιες είναι οι ακριβείς διαστάσεις της τηλεόρασης για επιτοίχια τοποθέτηση;

Για το μοντέλο KD-65XG85, οι διαστάσεις οθόνης είναι 1450 χιλ. (πλάτος) x 836 χιλ. (ύψος). Η απόσταση από το κέντρο της οθόνης έως την άκρη είναι 99 χιλ. Συμβουλευτείτε τον πίνακα στο εγχειρίδιο για περισσότερες λεπτομέρειες.

Ποια εργαλεία απαιτούνται για την επιτοίχια εγκατάσταση;

Θα χρειαστείτε ένα σταυρωτό κατσαβίδι, τέσσερις βίδες διαμέτρου 8 χιλ. και μία βίδα 5 χιλ. (δεν παρέχονται) κατάλληλες για το υλικό του τοίχου. Συνιστάται επίσης ένα αλφάδι.

Πώς στερεώνω τον ιμάντα συγκράτησης κάτω από την τηλεόραση;

Αφού εγκαταστήσετε την τηλεόραση στη βάση, τεντώστε τον ιμάντα (F) και στερεώστε τον καλά στον τοίχο με μια βίδα 5 χιλ. Τραβήξτε ελαφρά το κάτω μέρος της τηλεόρασης για να ελέγξετε ότι δεν κινείται.

Μπορώ να χρησιμοποιήσω μια γενική επιτοίχια βάση;

Το εγχειρίδιο είναι ειδικά σχεδιασμένο για τη βάση Sony SU-WL450. Η χρήση άλλων βάσεων μπορεί να προκαλέσει κίνδυνο πτώσης. Η Sony συνιστά να χρησιμοποιείτε μόνο τις καθορισμένες βάσεις.

Ποιες είναι οι οδηγίες ασφαλείας που πρέπει να τηρούνται κατά την εγκατάσταση;

Ο τοίχος πρέπει να αντέχει τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. Μην τοποθετείτε σε κεκλιμένη ή ασταθή επιφάνεια. Βεβαιωθείτε ότι τα καλώδια δεν είναι τσιμπημένα και ότι εξασφαλίζεται η κυκλοφορία αέρα.

Πώς καθαρίζω την οθόνη της τηλεόρασης;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί για να αφαιρέσετε τη σκόνη. Αποφύγετε χημικά προϊόντα, νερό και τραχιά πανιά που θα μπορούσαν να γρατσουνίσουν την επιφάνεια.

Είναι η τηλεόραση συμβατή με την επιτοίχια βάση λεπτής τοποθέτησης;

Ναι, η βάση SU-WL450 επιτρέπει λεπτή τοποθέτηση (2-b) που μειώνει το διάστημα μεταξύ τηλεόρασης και τοίχου. Σημειώστε ότι η πρόσβαση στους πίσω ακροδέκτες μπορεί να είναι περιορισμένη.

Πού μπορώ να βρω το πλήρες εγχειρίδιο της τηλεόρασης;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη στον ιστότοπο notice-facile.com. Αποτελείται από 496 σελίδες και είναι γραμμένο στα γαλλικά. Άλλες γλώσσες είναι διαθέσιμες κατόπιν αιτήματος.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD65XG8577 SONY

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KD-85XG85□□ / 75XG87□□ / 75XG85□□ / 65XG87□□ / 65XG85□□ / 55XG87□□ / 55XG85□□*

* Στην πραγματική ονομαστική των ποντέων, το "□" υποδεικνύει τους αριθμούς ή/και χαρακτήρες του συγκεκριμένου ποντέα.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιορίσετε την αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφιάλεια και όταν εγκατασταθούν, ακολουθείται η διαδικασία της Επιθεώρησης βάσης, τον όρο εγκατάστασης της τηλεόρασης και τις οδηγίες αυτού του εγχειριδίου.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα τις προφυλάξεις ασφαλείας κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή από αντιθετική εγκατάσταση ή από την εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δείτε επιπλέον τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε τις εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, φυλάξτε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάται ο ορθός τρόπος χειρισμού του προϊόντος, καθώς και οι απαραίτητες προφυλάξεις, οι οποίες είναι απαραίτητες για να αποφύγετε ατυχήματα. Διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιμοποιήσετε το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθεί σοβαρός τραυματισμός λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων τύπων του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η εντοιχιζόμενη βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς του, που πρέπει να εξετάσετε πριν προβείτε στη χρήση της εντοιχιζόμενης βάσης.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν τηρηθούν οι παρακάτω προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πυρκαγιάς, ηλεκτροπληξίας, ανατροπής ή άλλων τύπων του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε τα παιδιά μακριά κατά τη διάρκεια της εγκατάστασης.

Εάν η εντοιχιζόμενη βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκύψουν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μόνιμες καταγμές. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την εντοιχιζόμενη βάση δεν είναι ανθεκτικός, ο σχεδιασμός δεν είναι κατάλληλος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει βάρος τουλάχιστον τέσσερις φορές το βάρος της τηλεόρασης. (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασης σχετικά με το βάρος της.) Εάν η εντοιχιζόμενη βάση δεν στηρίζεται σταθερά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιηθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφαιρείτε τις βίδες από τη θέση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τραβήξετε τα εξαρτήματα της επιτοίχιας βάσης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθοριζόμενες.

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθοριζόμενο προϊόν. Εάν τοποθετήσετε συσκευή διαφορετική από αυτήν που καθορίζεται, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε στην επιτοίχια βάση άλλα φορτία εκτός από την τηλεόραση. Μην κινείτε την τηλεόραση προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση.

Μην στηρίζεστε και μην κρεμιέστε από την τηλεόραση, καθώς ενδέχεται να προκληθεί τραυματισμός με σοβαρές συνέπειες.

ΠΡΟΣΟΧΗ

Εάν δεν τηρηθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω επιφάνεια της τηλεόρασης. Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Προφυλάξεις

Εάν η τηλεόραση παραμένει συνδεδεμένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή επάνω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση αφαιρεθεί αφού εγκατασταθεί, ο τοίχος μπορεί να έχει σημάδια. Μην χρησιμοποιείτε την επιτοίχια βάση ή μην την αφήνετε να συγκρατείται από τον αρχικό κραδασμό.

Εγκατάσταση της επιτοίχιας βάσης

Προϊόν της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οικολογική σχεδίαση προϊόντων της Sony. Διαβάστε τις προφυλάξεις ασφαλείας που περιγράφονται παρακάτω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή σε πλευρά της τηλεόρασης που προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από οικιακές συσκευές.

Εάν η τηλεόραση παραμένει εκτεθειμένη σε διαρροή νερού ή ρεύμα αέρα από οικιακές συσκευές για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, να εκκεντρωθούν ή να δυσλειτουργήσουν τα μέρη της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε σταθερό τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η επιτοίχια βάση είναι βαριά, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και κατάλληλα με ασφάλεια, χρησιμοποιώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή 10 mm).

Χρησιμοποιήστε τις βίδες που παρέχονται με τη συσκευή, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η επιτοίχια βάση είναι βαριά, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Μην υποβαθμίζετε την τηλεόραση σε κραδασμούς κατά την τοποθέτησή της.

Σε διαφορετική περίπτωση, ενδέχεται να προκύψουν κοινά προβλήματα στη λειτουργία. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου είναι κατακόρυφο προς το δάπεδο και επίπεδο.

Σε διαφορετικών περιπτώσεων, ενδέχεται να προκύψει των της τάφρου η συνέχεια τραυματισμού.

Αφού το θέτεις έτσι, ο τηλεοπτικός αέρας, απλοποιεί κατάλληλα τα καλώδια.

Εάν απουσιάζει ένα περιεχόμενο ή το κάλυμμα, ενδέχεται να προκύψουν προβλήματα ή μη ορθή λειτουργία στην τηλεόραση.

Ανοίγετε την αντλία πιέσεως και καλώδιο τροφοδοσίας και καλώδιο συνδέσεως.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης συνδέεται αναμέσα στην οικεία κατά το σχολείο ή έχει τραβηχθεί λόγω ακατάλληλης χρήσης, υπάρχει κίνδυνος έκθεσης των εσωτερικών αγωγών των καλωδίων με συνέπεια βραχυκύκλωμα διακοπή ηλεκτρικού ρεύματος. Αυτό ενδέχεται να προκαλέσει πραγματική ηλεκτροπληξία.

Οι βίδες που απαιτούνται για τη στερέωση επιτοίχιας βάσης στον τοίχο δεν παρέχονται.

Κατά την τοποθέτηση της Επιτοίχιας βάσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για το μέγεθος κατασκευής και την δομή του τοίχου.

Περιεχόμενα

Προετοιμασία για τοποθέτηση. 6

Έλεγχος των εξαρτημάτων 6

Καθορισμός της θέσης τοποθέτησης 7

Εγκατάσταση της βάσης στον τοίχο. 9

Προετοιμασία για την τοποθέτηση της τηλεόρασης 10

KD-85/75XG85□□，KD-75XG87□□ 10

KD-65/55XG87□□，KD-65/55XG85□□.12

Τοποθέτηση της τηλεόρασης στον τοίχο.....14

KD-85/75XG85□□,KD-75XG87□□ 14

KD-65/55XG87□□,KD-65/55XG85□□ 16

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης. 19

Αλλα πληροφορίες. 19

Τεχνικά χαρακτηριστικά. 19

Τοποθέτηση της τηλεόρασης στον τοίχο

Η δέλτα κεραία δεν είναι κατάλληλη για τοποθέτηση σε τοίχο. Χρησιμοποιήστε την επιτοίχια βάση SU-WL450, για να εγκαταστήσετε την κεραία στον τοίχο.

Σημείωση

Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και φυλάξτε τις μακριά από παιδιά.

παρέχονται με το μοντέλο SU-WL450

Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Μάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	Η PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	Τ PSW 6x50 (2)
◎ Δακτύλιος (M4) (2)	Τ Μ PSW 4x50 (2)

Καθορισμός της θέσης τοποθέτησης

1. Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Συμβουλευτείτε τον παρακάτω πίνακα για την εγκατάσταση της τηλεόρασης στον τοίχο.

Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

Τυπική τοποθέτηση Δείτε τις τοποθετήσεις

Μονάδα: mm

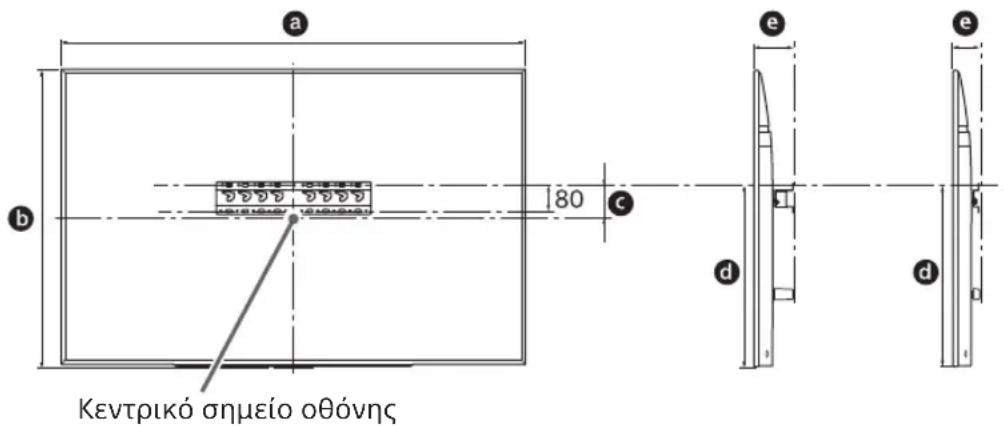

Övouma μοντέλου	Διαστάσεις Θέθόνης		Διάσταση κέντρου oθόνης	Mύκος γία την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KD-85XG85□□	1.909	1.097	251	803	142
KD-75XG87□□	1.673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115
KD-55XG85□□

Πληροφορίες

• Οι τιμές του πίνακα ενδέχεται να διαφέρουν ανάλογα με την εγκατάσταση.
• Όταν η τηλεόραση είναι αγκιστρωμένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης έρχεται ελαφρώς μπροστά.

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τμημάτων του τοίχου που προεξέχουν, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Για να εξασφαλίσετε τον κατάλληλο αερισμό και για να αποφευχθεί η συσσώρευση ακαθαρσιών ή σκόνης:

Μην τοποθετείτε την τηλεόραση σε οριζόντια θέση, μην την εγκαθιστάτε ανάποδα ή στο πλάι. Μην τοποθετείτε την τηλεόραση πάνω σε σειρά, κάτω, κρεβάτια ή έπιπλα. Μην καλύπτετε την τηλεόραση με υφάσματα ή παρόμοια αντικείμενα, όπως περιγράφεται κ.λπ. Μην εγκαθιστάτε την τηλεόραση όπως φαίνεται παρακάτω.

Εξασφαλίστε την κυκλοφορία του αέρα.

Ενότητα

Αφαιρέστε τα καλώδια από το ένα άκρο του τοίχου, αφήστε μια τρύπα στον τοίχο για να περάσετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την άσκοπη πίεση των καλωδίων, ανοίξτε μια τρύπα στον τοίχο ή στο έπιπλο εκτός της περιμέτρου της βάσης (20) A, του προσαρμογέα βάσης ① και του δαχτυλιδιού (20) E, του δαχτυλιδιού (60) K.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

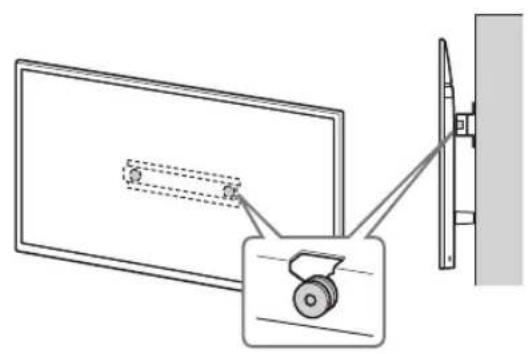

2-α Τυπική τοποθέτηση

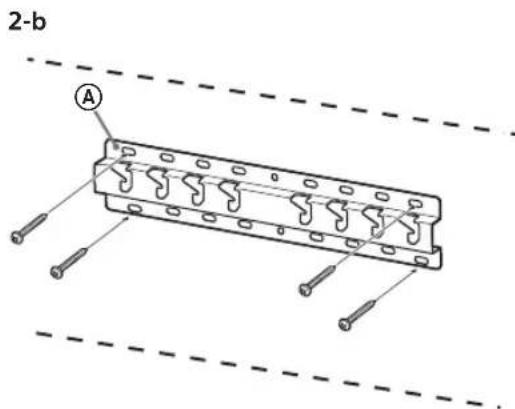

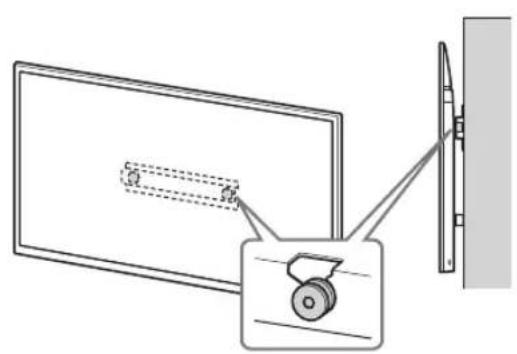

2-β Βαθιά τοποθέτηση

Ανατρέξτε στον πίνακα του βήματος 1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν επιλέξετε τη μέθοδο 2-β, θα περιοριστεί η πρόσβαση στους πίσω ακροδέκτες.

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-β, προσαρτήστε αυτό το τμήμα.

Övopα μοντέλου θέση ἀγκιστρου
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον προσαρμογέα βάσης ① στη βάση (20) A χρησιμοποιώντας τη βίδα (PSW 4x10) J.

4 Καθορίστε τις θέσεις βιδών για την εγκατάσταση της βάσης (20) A.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 19.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις θέσεις για τις οπές του προσαρμογέα βάσης ①.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει σε βάρος τουλάχιστον τετραπλάσιο από το βάρος της τηλεόρασης (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

Εγκατάσταση της βάσης στον τοίχο

Χρησιμοποιήστε τέσσερις ή περισσότερες βίδες 8 mm ή ανάλογες (αν προβλέπονται).

Τοποθετήστε τις τέσσερις βίδες στις οπές του βραχίονα βάσης ① για να τον συνδέσετε με τη βάση (20) Α (βήμα 2-α).

• Εγκαταστήστε τη βάση (20) Α στον τοίχο οριζόντια.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Ανατρέξτε στον οδηγό εγκατάστασης για την εγκατάσταση της βάσης.

KD-85/75XG85□□，KD-75XG87□□

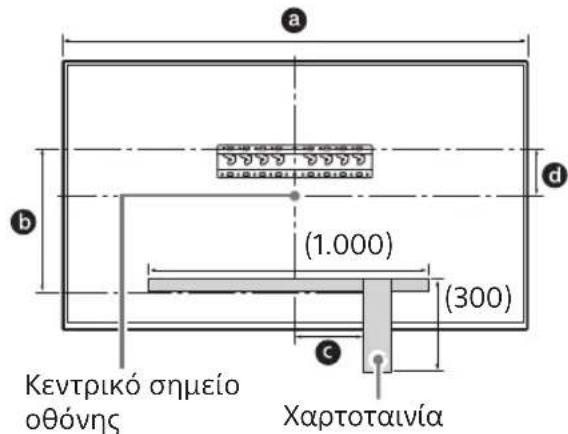

1 Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

Χρησιμοποιήστε χαρτόνι, κ.λπ. (δεν προβλέπεται) για να σημαδέψετε τη θέση της τηλεόρασης στη βάση ή στον βραχίονα βάσης. Ανατρέξτε στον ακόλουθο πίνακα.

Μονάδα: mm

Ονομα μοντέλου	Μήκος για σημάδεμα	Διάσταση κέντρου οθόνης
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

3 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Πείροι

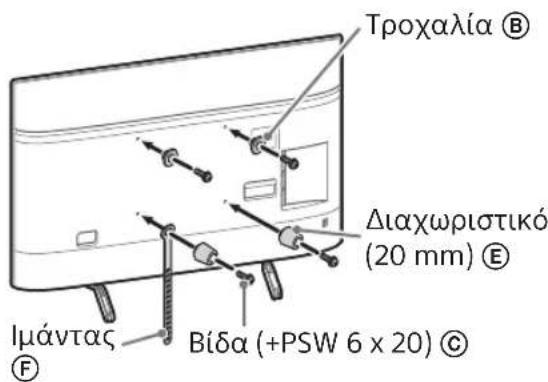

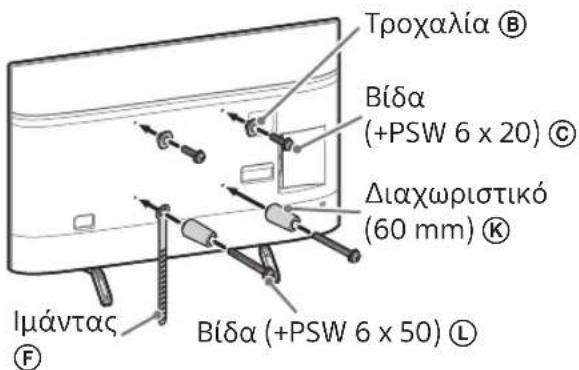

Στερεώστε τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στα περίπου 1,5 N·m {15 kgf-cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Διαβάστε το προϊόν εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

Αντέννα τοίχου (2-β)

Σημείωση

• Δεν μπορεί να χρησιμοποιηθεί το άνοιγμα από τους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, όταν χρησιμοποιείται το στυλ τοποθέτησης.

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Οδηγήστε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε καλώδια ενώ έχει τοποθετηθεί η τηλεόραση. Ανατρέξτε στον οδηγό αναφοράς που παρέχεται με την τηλεόραση.

Σημείωση

- Αφαιρέστε την προστατευτική μεμβράνη από τους τοίχους του εξοπλισμού. - Δέστε μαζί τα καλώδια σύνδεσης για να μην τα πατήσετε πριν από την επιτοίχια τοποθέτηση.

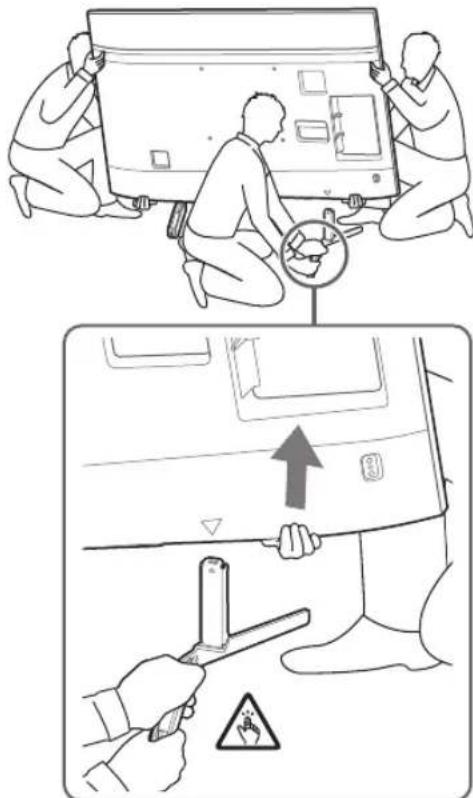

5 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις βίδες της βάσης επιφάνειας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιφάνειας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι αναλαμβάνουν την τοποθέτηση.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιφάνειας τοποθέτησης απαιτεί προσοχή για να μην ασκηθεί υπερβολική δύναμη κατά την αφαίρεση της βάσης επιφάνειας τοποθέτησης από την τηλεόραση, καθώς μπορεί να προκληθεί ζημιά στην τηλεόραση και, κατά συνέπεια, βλάβη ή τραυματισμός στην τηλεόραση. - Προσέξτε κατά το χειρισμό της βάσης επιφάνειας τοποθέτησης για την αποφυγή πρόκλησης βλάβης στην τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση, καθώς έχει αφαιρεθεί η βάση επιφάνειας τοποθέτησης, η βάση μπορεί να πέσει και να προκληθεί τραυματισμός. - Προσέξτε όταν αφαιρείτε τη βάση επιφάνειας τοποθέτησης από την τηλεόραση ώστε να μην προκαλέσετε βλάβη στην επιφάνεια όπου τοποθετείται η τηλεόραση.

KD-65/55XG87□□

KD-65/55XG85□

1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

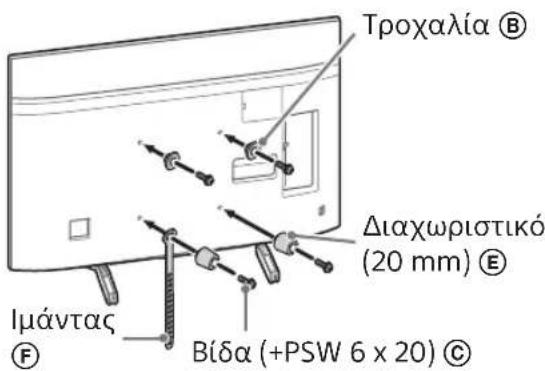

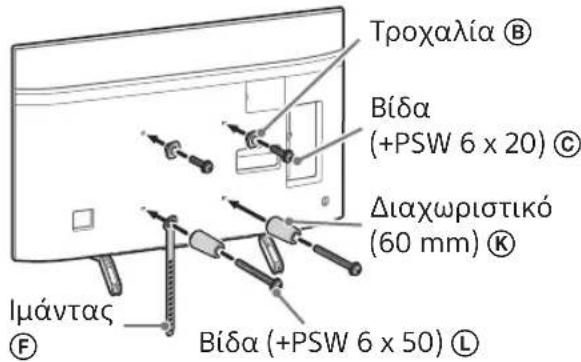

2 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Σημείωση

- Τεντώστε τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Δείτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τυπική τοποθέτηση (2-α)

Απλή τοποθέτηση (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

3 Συνδέστε τα αντηλιακά στην τηλεόραση.

Συνδέστε πρώτα τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Ανατρέξετε στον οδηγό αναφοράς που περιέχεται στην τηλεόραση.

Σημείωση

- Αφαιρέστε τα καλώδια από τον τοίχο εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια σύμφωνα για μην τα πατήσετε πριν από την ειδοποίηση τοποθέτησης.

4 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μία τις πλάκες, την κάθε πλάκα με τα περιεχόμενά της. Κρατήστε τα έγγραφα και την ασφάλεια της βάσης επιχειρήσεως των εγγράφων και τα δύο χέρια ελεύθερα και άλλα απαραίτητα των αέρα.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τούτης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιου τοστιέρας αναποδογυρίζει τα περισσότερα άτομα. Πρέπει να χρησιμοποιήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιτραπέζιας τοστιέρας από την τοστιέρα, όπως προβλέπει η τύχη της τοστιέρας και, κατά συνέπεια, πιθανός τραυματισμός στην τοστιέρα. Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοστιέρας για την αποφυγή πρόκλησης ζημιάς στην τοστιέρα. Προσέξτε όταν σηκώνετε την τοστιέρα, επειδή εξαιρείται η βάση επιτραπέζιας τοστιέρας, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοστιέρας από την τοστιέρα ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η τοστιέρα.

Τοποθέτηση της τηλεόρασης στον τοίχο

KD-85/75XG85□□，KD-75XG87□□

1 Σηκώστε την τηλεόραση.

Τοποθετήστε τους τροχούς στη βάση του προσαρμογέα βάσης, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθόρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση προσαρμογέα βάσης όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση και με τα δύο χέρια και βεβαιωθείτε ότι ο άξονας F και το κάτω έρος της τηλεόρασης ευθυγραμμίζονται με τη χαρτοταινία. Η τηλεόραση πρέπει να μεταφερθεί από τρία άτομα το άτομο που βρίσκεται μπροστά από την τηλεόραση καθοδηγεί τους υπόλοιπους για να αποφύγει τη θέση.

• Τοποθετήστε την τηλεόραση στον τοίχο, έτσι ώστε το άτομο που στηρίζει την τηλεόραση από κάτω, καθώς η τηλεόραση ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό ή ακόμα και θάνατο.

2 Εγκαταστήστε την τηλεόραση στη βάση του προσαρμογέα βάσης.

Οδηγήστε προς τα κάτω την τηλεόραση και απαλλάξτε τις τροχαλίες που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προαιρετικό βάση, φροντίζοντας να επαληθεύσετε το κενό των οπών. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι τροχαλίες έχουν ασφαλίσει και στη βάση ή στον προαιρετικό βάση. - Αφήστε αργά και τα δύο χέρια ώστε να - βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Αφού εγκαταστήσετε την αντλία στο σημείο τοποθέτησης, αφαιρέστε τη χαρτοταινία, κ.λπ. από το σημείο.

2-α

Βεβαιωθείτε ότι το πάνω μέρος της τηλεόρασης είναι ασφαλισμένο από δύο ή περισσότερα άτομα (ή περισσότερα άτομα αν η τηλεόραση είναι μεγαλύτερη από 75 ίντσες).

3 Αποτρέψτε την μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τετράγωτε τον Ιουάντα και ουδέτε τον ουρανό τοίχο σταθερά.

Χρησιμοποιήστε ένα βίδα διαμέτρου 5mm ή ανάλογα (αν χρειάζεται).

Σημείωση

Οδηγήστε το κάτω μέρος της περιστρεφόμενης σαμπρέλας σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον σωλήνα.

1 Σηκώστε την τηλεόραση.

Για την ανάρτηση των τροχών στη βάση ή στον προσαρμογέα βάσης, συμβουλευτείτε τον πίνακα του βάθους 3 στην ενότητα "Καθόρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση του προσαρμογέα σας όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση γερά και με τα δύο χέρια.

2 Εγκαταστήστε την τηλεόραση στη βάση στον προσαρμογέα βάσης.

Οδηγήστε προς τα κάτω και τα δύο χέρια για να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει. Αφού τοποθετήσετε τη συσκευή στο έδαφος, βεβαιωθείτε ότι οι βάσεις έχουν ασφαλιστεί στη βάση ή στον προσαρμογέα βάσης.

2-α

2-β

↓

↓

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η τηλεόραση είναι τοποθετημένη σε αρκετά περισσότερα σημεία (τρία ή περισσότερα σημεία για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στο τοίχο σταθερά.

Χρησιμοποιήστε βίδα διαμέτρου 5mm για σύνδεση (ενυπάρχει).

Σημείωση

• Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρώς προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κείται, τότε δεν έχει στερεωθεί καλά και πρέπει να συνδεθεί ξανά στον ιμάντα F διαφορετικά.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι βίδες έχουν απαντηθεί σωστά στη βάση ή στον προσαρμογέα βάσης. Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάθος τοποθέτηση του καλωδίου τροφοδοσίας κ.λπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε 1 ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεόραση μεγαλύτερης από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

h1: 20 (περίπτωση 2-b), h2: 60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (Περίπου) [kg] 0,8

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
