NÁVOD K OBSLUZE Bravia KD65XG8577 SONY

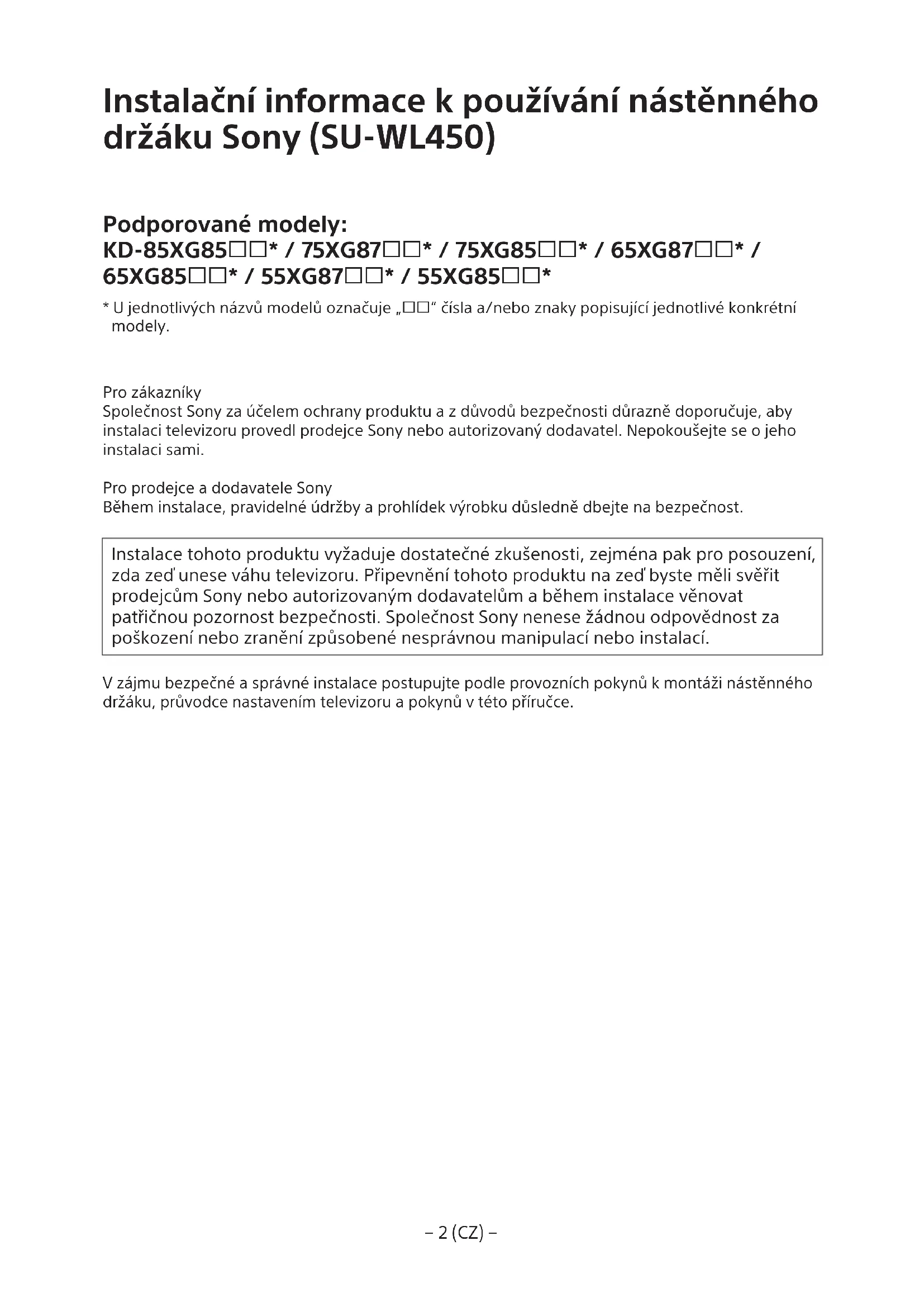

Instalační informace k používání nástěnného držáku Sony (SU-WL450)

Podporované modely:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□* / 55XG87□□* / 55XG85□□*

• V jednotlivých názvech modelů označuje „□□“ čísla a/nebo znaky popisující jednotlivé konkrétní modely.

Pro zákazníky

Společnost Sony za účelem ochrany produktu a z důvodu bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

V zájmu bezpečné a správné instalace postupujte podle provozních pokynů k montáži nástěnného držáku, průvodce nastavení televizoru a pokynů v této příručce.

Bezpečnostní opatření

Děkujeme, že jste si zakoupili tento produkt.

Informace pro zákazníky

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Proto montáž tohoto produktu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během montáže dodržujte uvedená bezpečnostní opatření. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením, nesprávnou montáží nebo montáží jiného než uvedeného produktu. Vaše zákonná práva (pokud existují) nejsou omezena.

Informace pro prodejce společnosti Sony

Montáž tohoto produktu vyžaduje odborné znalosti a zkušenosti. Důkladně si přečtěte tento návod k použití, abyste montáž mohli provést v souladu s bezpečnostními pokyny. Společnost Sony nenese žádnou odpovědnost za jakékoli škody nebo zranění způsobená nesprávným zacházením nebo nesprávnou montáží. Po provedení montáže tento návod vraťte zákazníkovi.

Tento návod k použití popisuje správnou manipulaci s produktem a obsahuje důležitá upozornění, jejichž dodržování brání vzniku nehod. Tento návod si důkladně přečtěte a používejte produkt správným způsobem. Tento návod uschovejte pro budoucí použití.

Produkty od společnosti Sony jsou navrženy s ohledem na bezpečnost. Pokud nebudete produkt používat správně, může dojít k vážnému zranění ohněm, elektrickému šoku nebo v důsledku převrácení nebo pádu produktu. Aby k takovým nehodám nedošlo, vždy dodržujte uvedená bezpečnostní opatření.

UPOZORNĚNÍ

Určené produkty

Tato konzola pro montáž na zeď je určena k použití s určenými televizory. V příslušných Referenčních příručkách k televizorům najdete informace o tom, se kterými televizory je možné nástěnný držák používat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat následující bezpečnostní opatření, může dojít k vážným zraněním nebo smrti v důsledku požáru, úrazu elektrickým proudem nebo pádu produktu.

Proto montáž tohoto produktu svěřte licencovaným dodavatelům a během montáže nedovolte malým dětem přibližovat se k produktu.

Pokud konzolu pro montáž na zeď nebo televizor nenamontujete správně, může dojít k následujícím nehodám. Montáž svěřte licencovaným dodavatelům.

• Televizor může spadnout a způsobit vážné zranění, například zhmoždění nebo zlomeninu.
• Pokud zeď, na kterou chcete konzolu namontovat, není stabilní, rovná a kolmá k podlaze, jednotka může spadnout a způsobit zranění nebo poškození majetku. Stěna by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru. (Informace o hmotnosti najdete v Referenční příručce k televizoru.)
• Pokud není montáž konzoly na zeď dostatečně pevná, jednotka může spadnout a způsobit zranění nebo poškození majetku.

Přepravu nebo demontáž televizoru svěřte licencovaným dodavatelům.

Pokud přepravu nebo demontáž televizoru provádějí jiné osoby než licencovaní dodavatelé, může televizor spadnout a způsobit zranění nebo poškození majetku. Přeprava nebo demontáž televizoru musí být prováděna dvěma nebo více osobami (třemi nebo více osobami v případě televizoru o velikosti 75 palců a více).

Po montáži televizoru nevytahujte šrouby atd.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Součásti konzoly pro montáž na zeď nijak neupravujte.

V opačném případě by mohla konzola spadnout a způsobit zranění nebo poškození majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zeď je určena k použití pouze s určenými zařízeními. Pokud na ni namontujete jiné než určené zařízení, mohlo by spadnout nebo se rozlomit a způsobit zranění nebo poškození majetku.

Zabraňte tomu, aby na konzolu působila jiná zátěž než televizor. Netřeste televizorem doleva/doprava, nahoru/dolů.

V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

O televizor se neopírejte ani se na něj nezavěšujte.

O televizor se neopírejte ani se na něj nezavěšujte, protože by na vás mohl spadnout a způsobit vážné zranění.

UPOZORNĚNÍ

Pokud nebudete dodržovat následující opatření, může dojít ke zranění nebo poškození majetku.

Během čištění nebo provádění údržby na produkt nevyvíjejte nadměrnou sílu.

Na horní část televizoru nevyvíjejte sílu. V opačném případě by mohl televizor spadnout a způsobit zranění nebo poškození majetku.

Bezpečnostní opatření

• Pokud používáte televizor namontovaný na konzole na zeď dlouhou dobu, barva stěny za nebo nad televizorem se může změnit nebo může dojít k odlepení tapety, v závislosti na materiálu stěny.
• Pokud po montáži na zeď konzolu odstraníte, zůstanou po ní díry po šroubech.
• Konzolu pro montáž na zeď nepoužívejte na místech, na která působí mechanické otřesy.

Montáž konzoly na zeď

Informace pro prodejce společnosti Sony

VAROVÁNÍ

Následující pokyny jsou určeny pouze pro prodejce společnosti Sony. Přečtěte si výše uvedené pokyny a během montáže, údržby a kontroly tohoto produktu věnujte zvýšenou pozornost bezpečnosti.

Konzolu na zeď nemontujte na plochy stěn, na kterých rohy nebo boky televizoru přečnívají ze stěny.

Konzolu na zeď nemontujte na plochy stěn, například sloupy, na kterých rohy nebo boky televizoru přečnívají ze stěny. Pokud do vyčnívajícího rohu nebo boku televizoru narazí osoba nebo předmět, může dojít ke zranění nebo poškození majetku.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobě vystaven prosakování vody nebo proudu vzduchu z klimatizace, může dojít k požáru, úrazu elektrickým proudem nebo poruše televizoru.

Konzolu na zeď bezpečně namontujte podle následujících pokynů v tomto návodu k použití.

Pokud jsou kterékoliv šrouby uvolněné nebo pokud vypadnou, konzola může spadnout a způsobit zranění nebo poškození majetku. Používejte šrouby vhodné pro materiál stěny a jednotku bezpečně upevněte pomocí nejméně čtyř šroubů o průměru 8 mm (nebo ekvivalentních).

Používejte pouze dodané šrouby a další součásti podle pokynů uvedených v tomto návodu k použití. Pokud použijete náhradní součásti, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Pokud jsou kterékoli šrouby uvolněné nebo poškozené, televizor může spadnout a způsobit zranění osob nebo poškození televizoru.

Šrouby pevně utáhněte v určené poloze.

V opačném případě může televizor spadnout a způsobit zranění osob nebo poškození televizoru.

Během montáže dávejte pozor, aby nedošlo k nárazu televizoru.

Pokud je televizor vystaven nárazům, může dojít k jeho pádu nebo rozlomení. V důsledku toho by pak mohlo dojít ke zranění.

Televizor namontujte na stěnu, která je kolmá a rovná.

V opačném případě by mohl televizor spadnout a způsobit zranění.

Pokud se do kabelů zamotají osoby nebo jiné předměty, může dojít ke zranění nebo poškození televizoru.

Dávejte pozor, aby nedošlo ke skřípnutí napájecí šňůry nebo propojovacího kabelu.

Pokud dojde ke skřípnutí napájecí šňůry nebo propojovacího kabelu mezi jednotku a stěnu nebo pokud dojde k jejich násilnému ohnutí nebo zkroucení, vnitřní vodiče mohou být obnaženy a mohou způsobit zkrat nebo přerušení elektrického obvodu. V důsledku toho může dojít k požáru nebo úrazu elektrickým proudem.

Šrouby nutné k montáži konzoly na zeď nejsou součástí balení.

Při montáži konzoly na zeď používejte vhodné šrouby pro materiál stěny.

Obsah

Příprava na montáž. 5

Kontrola součástí 5

Určení místa montáže 6

Příprava na montáž televizoru 9

KD-85/75XG85□□, KD-75XG87□□

KD-65/55XG87□□, KD-65/55XG85□□ 11

Montáž televizoru na zeď 13

KD-85/75XG85□□, KD-75XG87□□ 13

KD-65/55XG87□□, KD-65/55XG85□□ 15

Potvrzení dokončení montáže 18

Další informace 18

Technické údaje 18

Montáž televizoru na zeď

Montážní postupy se u jednotlivých televizorů liší.

K instalaci televizoru na zeď použijte nástěnný držák SU-WL450.

Poznámka

Vysroubované šrouby uschovejte na bezpečném místě mimo dosah dětí.

Příprava na montáž

• Před instalací mějte po ruce referenční příručku a průvodce nastavením televizoru.
• Před zahájením sestavení si připravte křížový šroubovák pro určené šrouby. Zkontrolujte montážní polohu televizoru.
• Připravte si nejméně čtyři šrouby o průměru 8 mm a jeden šroub o průměru 5 mm nebo ekvivalentní (nejsou součástí balení). Vyberte šrouby vhodné pro materiál stěny.

Kontrola součástí

Dodáno s modelem SU-WL450

Zkontrolujte, že žádná součást nechybí.

A Základna (20) (1) B	Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2) F	Pás (1)
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2) L	Křížový šroub 6x50 (2)
M Průchodka (M4) (2)	N Křížový šroub 4x50 (2)

Určení místa montáže

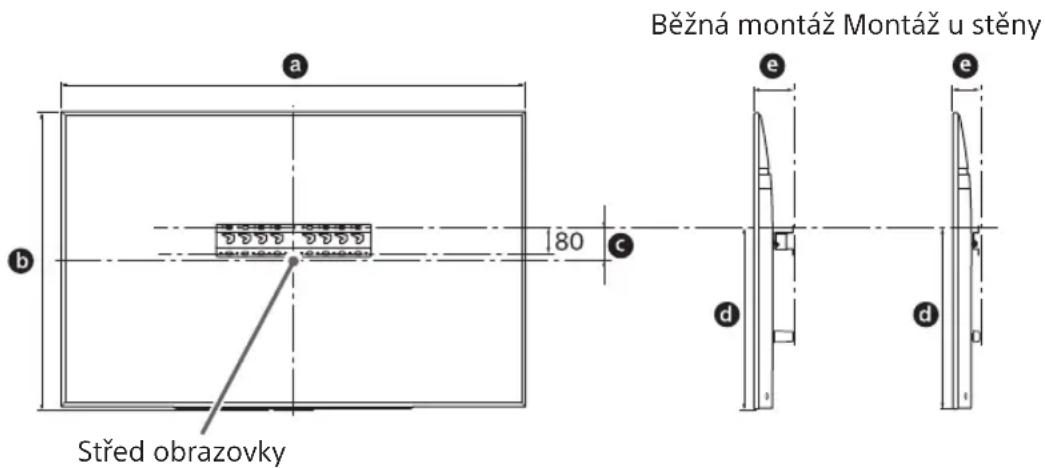

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistěte se, že je na zdi pro televizor dostatek prostoru a že zeď unese alespoň čtyřnásobek hmotnosti televizoru. Informace o montáži televizoru na zeď naleznete v následující tabulce. Informace o hmotnosti televizoru naleznete v Referenční příručce k televizoru.

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
KD-85XG85☐☐	1909	1 097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mírně lišit. Když televizor namontujete na zeď, bude se horní strana televizoru mírně naklánět vpřed.

Mezi televizorem a stropem a vyčnívajícími částmi stěny ponechejte dostatečný prostor, jak je znázorněno níže.

Jednotka: mm

• Abyste zajistili řádnou ventilaci a zabránili hromadění nečistot nebo prachu:

Nepokládejte televizor naplocho, neinstalujte ho vzhůru nohama, obrazovkou ke stěně ani na bok. Neumisťujte televizor na polici, koberec, postel ani do skříně. - Nezakrývejte televizor látkou, například závěsy, ani takovými předměty, jako jsou noviny apod. - Neinstalujte televizor, jak je znázorněno níže.

Cirkulace vzduchu je blokována.

Poznámka

• Pokud máte v plánu kabely vést stěnou, před začátkem montáže vyvrtejte ve zdi otvor pro kabely. Aby nedošlo ke skřípnutí kabelu, připravte otvor ve zdi mimo obvod základny (20)®, adaptér základny ① a rozpěrky (20)®, rozpěrky (60) ®.

2 Zvolte styl montáže na zeď. Vzdálenost zadní části televizoru od stěny můžete zvolit z následujících možností.

2-a Běžná montáž

2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

Když volíte možnost 2-b, bude přístup k zadním konektorům omezený.

3 Viz tabulku níže, ve které najdete informace o místech připevnění adaptéru základny. Pokud zvolíte možnost 2-b, tento krok přeskočte.

Název modelu Umístěné háku
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Když je zvolena možnost 2-a, připevněte adaptér základny ① pomocí šroubů (PSW 4x10) ② k základně (20) ④.

4 Určete umístění šroubů pro montáž základny (20) (A).

Informace najdete v technických údajích na straně 18.

Když zvolíte možnost 2-a, použijte prosím umístění otvorů adaptéru základny ①.

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by měla unést hmotnost alespoň čtyřnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referenční příručce k televizoru.)

-Určete sílu stěny, na kterou bude televizor upevněn. V případě potřeby stěnu dostatečně zpevněte.

• Připravte si nejméně čtyři šrouby o průměru 8 mm nebo ekvivalentní (nejsou součástí balení). Umístěte čtyři šrouby do otvorů adaptéru základny ① a do základny (20) A (pouze 2-a).
• Namontujte základnu (20) © na zeď vodorovně.

Příprava na montáž televizoru

Instalaci na stojan proveďte podle průvodce. nastavením.

KD-85/75XG85□□，KD-75XG87□□

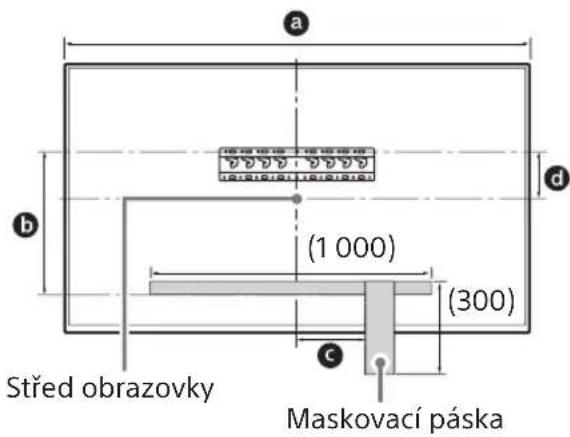

1 Vyznačte místo instalace na stěně.

• Použijte maskovací pásku atd. (není součástí dodávky) pro vyznačení umístění televizoru v blízkosti základny nebo adaptéru základny. Viz následující tabulka.

Název modelu	Délka pro vyznačeni			Rozměr ve středu obrazovky
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

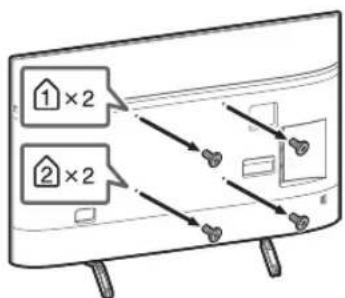

2 Vyšroubujte šrouby ze zadní části televizoru.

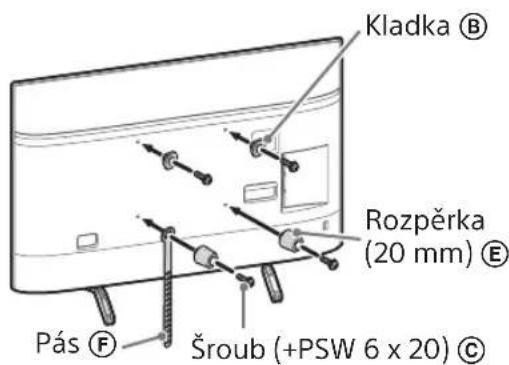

3 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450" v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}.
• Použité i nepoužité díly uložte na bezpečné místo pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

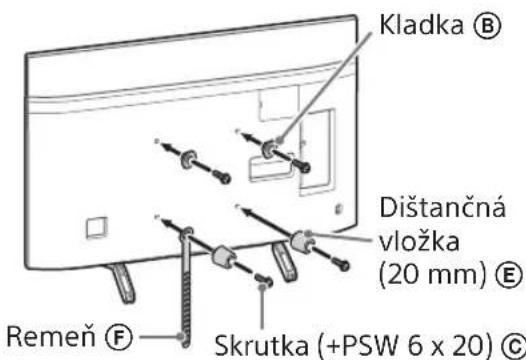

Běžná montáž (2-a)

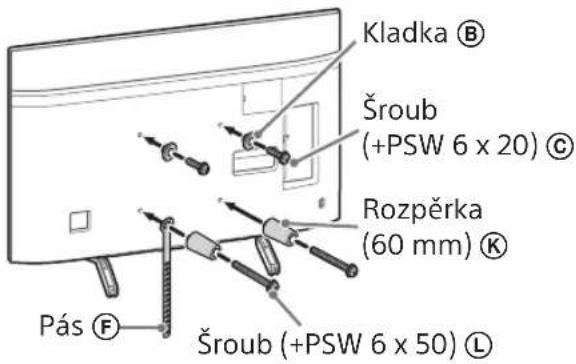

Montáž u stěny (2-b)

Poznámka

• Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

Před montáží televizoru na zeď nezapomeňte zkontrolovat, zda jsou kabely připojeny. Po montáži televizoru nebude možné kabely zapojit. Informace najdete v Referenční příručce dodané s televizorem.

Poznámka

Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. - Spojte připojovací kabely do svazku, aby na ně nikdo nešlápnul před jejich montáží na stěnu.

5 Odmontujte stolní stojan od televizoru.

• Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí. Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.
• Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru.
• Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

KD-65/55XG87□□,

KD-65/55XG85□

1 Vyšroubujte šrouby ze zadní části televizoru.

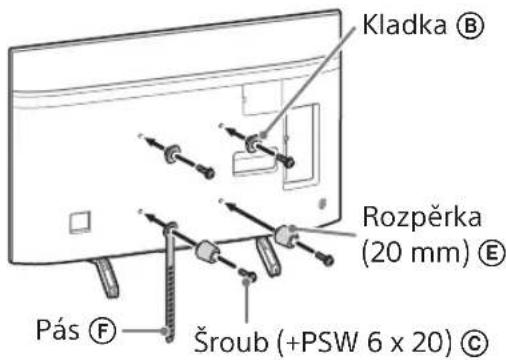

2 Připojte části příslušenství nástěnného držáku. Zkontrolujte části příslušenství v odstavci „Dodáno s modelem SU-WL450“ v části „Kontrola součástí“ na straně 5.

Poznámka

• Pevně zajistěte díly příslušenství pomocí šroubů. Když používáte elektrický šroubovák, nastavte utahovací moment přibližně na 1,5 N·m {15 kgf·cm}. Použité i nepoužité díly uložte na bezpečném místě pro budoucí použití. Tento návod si uschovejte pro budoucí použití.

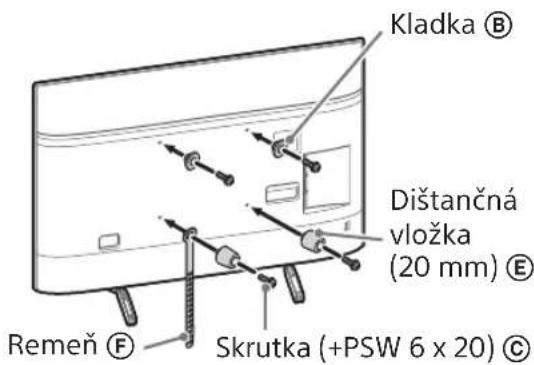

Běžná montáž (2-a)

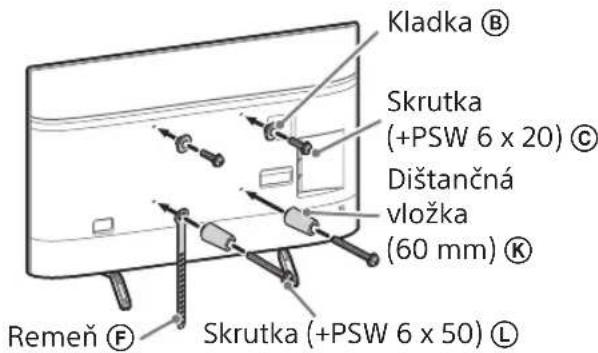

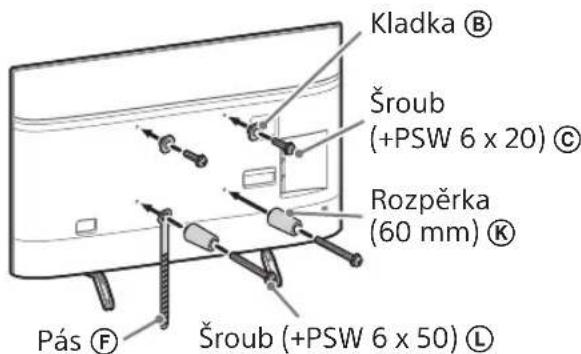

Montáž u stěny (2-b)

Poznámka

• Při tomto způsobu montáže nebudete moci používat některé konektory a terminály na zadní straně televizoru.

Vytvoření trasy kabelu ve stěně zadejte autorizovanému dodavateli. - Spojte připojovací kabely do svazku, aby na ně nikdo nešlápnul při jejich montáži na stěnu.

4 Odmontujte stolní stojan od televizoru.

• Odstraňte současně jednu stranu stolního stojanu. Pevně držte stolní stojan bezpečně oběma rukama, zatímco ostatní lidé zvedají televizor.

Opakujte předchozí krok a odstraňte druhou stranu stolního stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tři nebo více lidí. Dávejte pozor, abyste při odpojování stolního stojanu od televizoru nepůsobili nadměrnou silou, protože by televizor mohl spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru. Při manipulaci se stolním stojanem dávejte pozor, abyste zabránili poškození televizoru. Při zvedání televizoru buďte opatrní, protože při odpojení stolního stojanu by mohlo dojít k jeho převrácení a ke zranění osob. Při demontáži stolního stojanu z televizoru buďte opatrní, aby nedošlo k jeho pádu a poškození povrchu, na němž televizor stojí.

Montáž televizoru na zeď

KD-85/75XG85□□, KD-75XG87□□

1 Zvedněte televizor.

• Informace o umístění kladek (B) pro zavěšení na základně nebo adaptéru základny naleznete v tabulce, krok 3, v „Určení místa montáže" na straně 7.
• Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

Poznámka

• Držte televizor bezpečně oběma rukama a ujistěte se, že pás (F) a spodní část televizoru jsou zarovnány maskovací páskou.
• Televizor by měli držet tři lidé a osoba, která stojí před televizorem, by měla ostatní navádět do správné pozice.

Při instalaci televizoru na stěnu věnujte velkou pozornost zejména osobě, která televizor drží zespodu, protože může dojít k pádu televizoru a vážnému zranění nebo dokonce úmrtí.

2 Instalujte televizor na základnu nebo adaptér základny.

• Opatrně posuňte televizor dolů a zavěste kladky (B) připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zeď zkontrolujte, zda jsou kladky ⑧ pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

• Po instalaci televizoru na stěnu odstraňte maskovací pásku atd. ze zdi.

2-a

↓

↓

↓

2-b

↓

↓

↓

VAROVÁNÍ

• Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pásku a pevně přitlačte ke zdi.

• Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

Zkuste opatrně zatahnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne kupředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pás (F) znovu pevně upevnit.

KD-65/55XG87□□

KD-65/55XG85□

1 Zvedněte televizor.

• Informace o umístění kladek (B) pro zavěšení na základny nebo adaptéry základny naleznete v tabulce, krok 3, v „Určení místa montáže" na straně 7.
• Ujistěte se, že se zadní část televizoru dotýká základny nebo adaptéru základny, když nesou televizor.

Poznámka

• Držte televizor bezpečně oběma rukama.

2 Instalujte televizor na základnu nebo adaptor základny.

• Opatrně posuňte televizor dolů a zavěste kladky (B) připojené k zadní části televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zeď zkontrolujte, zda jsou kladky ⑧ pevně zaklapnuty v základně nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, že nedojde k pádu televizoru.

2-a

2-b

↓

↓

VAROVÁNÍ

• Přenášení televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

3 Zajistěte, aby se dolní část televizoru neposunovala.

Uchopte kus pásku F a pevně ho upevněte ke zdi.

• Použijte šroub o průměru 5 mm nebo ekvivalentní (není součástí balení).

Poznámka

Zkuste opatrně zatáhnout za spodní stranu televizoru směrem k sobě a ujistěte se, že se nepohne dopředu. Pokud zjistíte jakýkoli posun, není televizor řádně namontován a bude třeba pásek (F) znovu pevně upevnit.

Potvrzení dokončení montáže

Zkontrolujte následující body.

• Kladky (B) jsou pevně zavěšeny na základně nebo na adaptéru základny.
• Šňůry ani kabely nejsou zkrouceny ani skřípnuté.
• Pásek F je pevný, nikoli uvolněný.

VAROVÁNÍ

Nesprávné umístění napájecí šňůry atd. může způsobit požár nebo úraz elektrickým proudem v důsledku zkratu. Z bezpečnostních důvodů je třeba dokončení montáže potvrdit.

Další informace

Při demontáži televizoru proveďte uvedený postup v obráceném sledu.

VAROVÁNÍ

• Odstraňování televizoru musí provádět dvě nebo více osob (tři nebo více osob v případě televizoru o velikosti 75 palců a více).

Technické údaje

Rozměry: (přibl.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20 (případ 2-b)

h2:60 (případ 2-a)

Hmotnost (pouze základna): (příbl.) [kg] 0,8

Vzhled a technické údaje se mohou bez předchozího upozornění změnit.

• V názvech modelů označují znaky „☐☐“ čísla nebo znaky specifické pro jednotlivé modely.

Pro zákazníky

Během instalace, pravidelné údržby a kontroly tohoto produktu věnujte plnou pozornost bezpečnosti.

Instalace tohoto produktu vyžaduje adekvátní odborné znalosti. Obzvláště je potřeba určit, zda je stěna dostatečně pevná na to, aby udržela hmotnost televizního přijímače. Připevnění tohoto produktu na stěnu svěřte prodejcům nebo licencovaným dodavatelům společnosti Sony a během instalace věnujte náležitou pozornost bezpečnosti. Společnost Sony nezodpovídá za žádné škody ani zranění způsobené nevhodnou manipulací nebo nesprávnou instalací.

Pro bezpečnost a správnou instalaci postupujte podle návodu k obsluze montážní konzoly na stěnu, průvodce nastavením televizního přijímače a podle pokynů v tomto návodu.

Informace o bezpečnosti

Děkujeme vám za zakoupení tohoto produktu.

Pro zákazníky

Montáž tohoto produktu vyžaduje adekvátní odborné znalosti. Montáž svěřte prodejci nebo licencovanému dodavateli produktů od společnosti Sony a během montáže věnujte náležitou pozornost bezpečnosti. Společnost Sony nenese odpovědnost za žádné škody ani zranění způsobené nesprávnou manipulací nebo montáží, nebo montáží jakéhokoli jiného než specifikovaného produktu. Vaše případná zákonná práva jsou nedotčena.

Pro prodejce produktů společnosti Sony

Montáž tohoto produktu vyžaduje adekvátní odborné znalosti. V zájmu zajištění bezpečnosti při montáži si důkladně přečtěte tento návod k používání. Společnost Sony nezodpovídá za žádné škody ani zranění způsobené nevhodnou manipulací nebo nesprávnou montáží. Po montáži odevzdejte tento návod zákazníkovi.

Časti montážnej konzoly na stenu neupravujte.

V opačnom prípade môže montáž na konzolu na stenu spadnúť a spôsobiť zranenie alebo škody na majetku.

Príprava na montáž. 5

Kontrola dielov. 5

Príprava na montáž TV prijímača 9

KD-85/75XG85□□, KD-75XG87□□

KD-65/55XG87□□, KD-65/55XG85□□. 11

Montáž TV prijímača na stenu. 13

KD-85/75XG85□□, KD-75XG87□□. 13

KD-65/55XG87□□, KD-65/55XG85□□. 15

Kontrola dokončenej montáže 18

Ďalšie informácie 18

Technické údaje 18

Montáž TV prijímača na stenu

Postup montáže sa líši v závislosti od TV prijímača.

Na instalaci televizního přijímače na stěnu použijte montážní konzoli na stěnu SU-WL450.

Poznámka

Položky dodávané s montážní konzolí na stěnu SU-WL450

A Podstavec (20) (1) B Kladka (2)
© PSW 6x20 (4) © P$W 4x20 s vložkou (2)
E Dištančná vložka (20) (2)	F Reměn (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
①Adaptér podstavca (2)	⑫ PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2) N	PSW 4x50 (2)

Určení místa montáže

• Hodnoty v tabulce se mohou v závislosti na instalaci mírně lišit.
• Když je televizní přijímač nainstalovaný na stěně, horní okraj televizního přijímače je mírně nakloněný dopředu.

2-a Standardní montáž 2-b Montáž s krátkou vzdáleností

Příprava na montáž TV přijímače

Standardní montáž (2-a)

Montáž s krátkou vzdáleností (2-b)

Poznámka

Při použití tohoto stylu montáže nemůžete používat některé z konektorů na zadní straně televizního přijímače.

4 Připojte k TV přijímači potřebné kabely.

Kabely připojte před montáží TV přijímače na stěnu. Po montáži TV přijímače k němu nebude možné kabely připojit.

Montáž s krátkou vzdáleností (2-b)

Poznámka

Pri použití tohto štýlu montáže nemôžete používať niektoré z konektorov na zadnej strane televízneho prijímača.

3 Pripojte k TV prijímaču potrebné káble.

Káble pripojte pred montážou TV prijímača na stenu. Po montáži TV prijímača k nemu nebude možné káble pripojiť.

Skontrolujte nasledujúce:

• Kladky (B) pevne visia na podstavci alebo adaptéri podstavca.
• Káble nie sú skrútené a priskripnuté.
• Remen (F) je pevne napnutý.

VÝSTRAHA

• Nesprávne umiestnenie napájacieho kábla môže zapríčiniť požiar alebo zásah elektrickým prúdom spôsobené skratom. Z dôvodu bezpečnosti nezabudnite skontrolovať kompletnosť montáže.

Ďalšie informácie

Pri demontáži TV prijímača zopakujte postup montáže v opačnom poradí.

VÝSTRAHA

Dbajte na to, aby televízny prijímač pri odpájaní držali dvaja alebo viacerí ľudia (traja alebo viacerí ľudia pri televíznom prijímači 75 palcov a viac).

Technické údaje

Hmotnost (pouze podstavec): (přibl.) [kg]

0,8

Design a technické údaje se mohou změnit bez upozornění.

Děkujeme, že jste si vybrali tento výrobek.

Pro zákazníky

Viz tabulka v kroku 1.

VAROVÁNÍ

• Pokud zvolíte 2-b, je přístup k zadním konektorům omezen.
