Тип продукта	LED-телевизор 4K
Бренд	Sony
Модель	Bravia KD65XG8577
Размер экрана (диагональ)	65 дюймов (165 см)
Размеры дисплея (Ш x В)	1450 x 836 мм
Вес телевизора	Не указано в инструкции
Электропитание	AC 220-240 В, 50/60 Гц
Энергопотребление	Не указано
Основные функции	Smart TV, HDR, совместимость с настенным кронштейном Sony SU-WL450 (стандартный или тонкий монтаж)
Совместимость с настенным кронштейном	Sony SU-WL450 (специфический настенный кронштейн)
Настенный монтаж	Рекомендуется сертифицированным установщиком Sony; требуется не менее 4 винтов диаметром 8 мм
Уход и очистка	Протирать мягкой сухой тканью; не использовать абразивные средства
Безопасность	Не устанавливать на нестабильную стену; правильно закрепить ремень безопасности; держать детей подальше во время установки
Запчасти и ремонтопригодность	Обращайтесь к авторизованному дилеру Sony для ремонта
Общая информация	Инструкция на 496 страницах доступна на французском языке; настенный кронштейн продается отдельно

Часто задаваемые вопросы - Bravia KD65XG8577 SONY

Какие аксессуары входят в комплект настенного кронштейна SU-WL450?

Кронштейн поставляется с основанием (20), двумя шкивами, винтами (PSW 6x20, PSW 4x20, PSW 4x10, PSW 6x50, PSW 4x50), распорками (20 и 60), ремнем, втулками и адаптером основания. Полный список см. в инструкции.

Могу ли я установить телевизор один?

Нет, Sony настоятельно рекомендует обратиться к сертифицированному установщику. Для телевизоров 65 дюймов требуется минимум два человека, а для моделей 75 дюймов и более — три.

Каковы точные размеры телевизора для настенного монтажа?

Для модели KD-65XG85 размеры дисплея составляют 1450 мм (ширина) x 836 мм (высота). Расстояние от центра экрана до края составляет 99 мм. Подробнее см. таблицу в инструкции.

Какие инструменты необходимы для настенного монтажа?

Вам понадобится крестовая отвертка, четыре винта диаметром 8 мм и один винт 5 мм (не входят в комплект), подходящие для материала стены. Также рекомендуется использовать уровень.

Как закрепить ремень безопасности под телевизором?

После установки телевизора на кронштейн натяните ремень (F) и надежно закрепите его на стене с помощью винта 5 мм. Слегка потяните нижнюю часть телевизора, чтобы убедиться, что он не двигается.

Могу ли я использовать универсальный настенный кронштейн?

Инструкция специально разработана для кронштейна Sony SU-WL450. Использование других кронштейнов может привести к риску падения. Sony рекомендует использовать только указанные кронштейны.

Какие меры безопасности необходимо соблюдать при установке?

Стена должна выдерживать как минимум четырехкратный вес телевизора. Не устанавливайте на наклонную или нестабильную поверхность. Убедитесь, что кабели не зажаты и обеспечена циркуляция воздуха.

Как чистить экран телевизора?

Используйте мягкую сухую ткань для удаления пыли. Избегайте химических средств, воды и грубых тканей, которые могут поцарапать поверхность.

Совместим ли телевизор с настенным креплением тонкого монтажа?

Да, кронштейн SU-WL450 позволяет выполнить тонкий монтаж (2-b), который уменьшает расстояние между телевизором и стеной. Обратите внимание, что доступ к задним разъемам может быть ограничен.

Где я могу найти полную инструкцию к телевизору?

Инструкция доступна для бесплатного скачивания на сайте notice-facile.com. Она содержит 496 страниц и написана на французском языке. Другие языки доступны по запросу.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bravia KD65XG8577 SONY

Информация за монтаж и използване на конзола за закрепване към стена на Sony (SU-WL450)

Поддържани модели:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

*В действителните имена на моделите "□□" означава номера на модела, специфични за всеки модел.

Потребителите

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от доставчик или производител на Sony. Не се опитвайте да го монтирате сами.

Доставчиците и производителите на Sony

Похождайте с подобаващо внимание към безопасността по време на монтажа, периодичната поддръжка и оглед на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете на доставчик на Sony или лицензиран производител закрепването на този продукт към стената и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилна манипулация или монтаж.

С оглед безопасността и за правилен монтаж, следвайте ръководството за употреба на конзолата за закрепване към стена, ръководството за настройка на телевизора и указанията в това ръководство.

Относно безопасността

Благодарим ви за покупката на този продукт.

Към клиентите

За монтирането на продукта се изисква опит. Възложете монтажа на търговец на Sony или лицензиран производител, обръщайки специално внимание на безопасността по време на монтажа. Sony не носи отговорност за повреди или наранявания, причинени от неправилна употреба или монтаж, или от монтаж на продукта, различен от указанията. Вашите законови права (ако има такива) не са засегнати.

Порядок установки кронштейна для настенного монтажа

Для дилеров Sony

ПРЕДУПРЕЖДЕНИЕ

Следуйте инструкции, предназначенной только для дилеров. Обязательно прочитайте правила техники безопасности. Соблюдайте все меры предосторожности перед установкой, обслуживанием и проверкой данного изделия.

Порядок установки телевизора на стену

Процедура установки отличается в зависимости от модели телевизора.

Подготовка к установке

Во время установки справочное руководство и руководство по установке телевизора всегда должны быть под рукой. В процессе установки используйте крестообразную отвертку, соответствующую используемым винтам. Выберите метод установки телевизора. Подготовьте четыре или более винтов диаметром 8 мм и один винт диаметром 5 мм или эквивалент (не входит в комплект поставки). Выберите винты в соответствии с материалом стены.

Проверка комплектации

Прилагается SU-WL450

• Проверьте комплектность товара.

A Oсновашие (20) (1)	В Шков (2)
◎ PSW 6x20 (4)◎ PSW 4x20 c Втулков (2)
◎ Покладка (20) (2)	◎ Лени (1)
◎ Bтулka (20) (M4) (2)	◎ PSW 4x20 (2)
◎ Aдантетер Осноаня (2)	◎ J PSW 4x10 (8)
◎ Покладка (60) (2)	◎ PSW 6x50 (2)
◎ Bтулka (M4) (2)◎ PSW 4x50 (2)

Определение места установки

1. Определите место установки.

Убедитесь, что стена, на которую будет устанавливаться телевизор, имеет достаточную прочность и способна выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого телевизора.

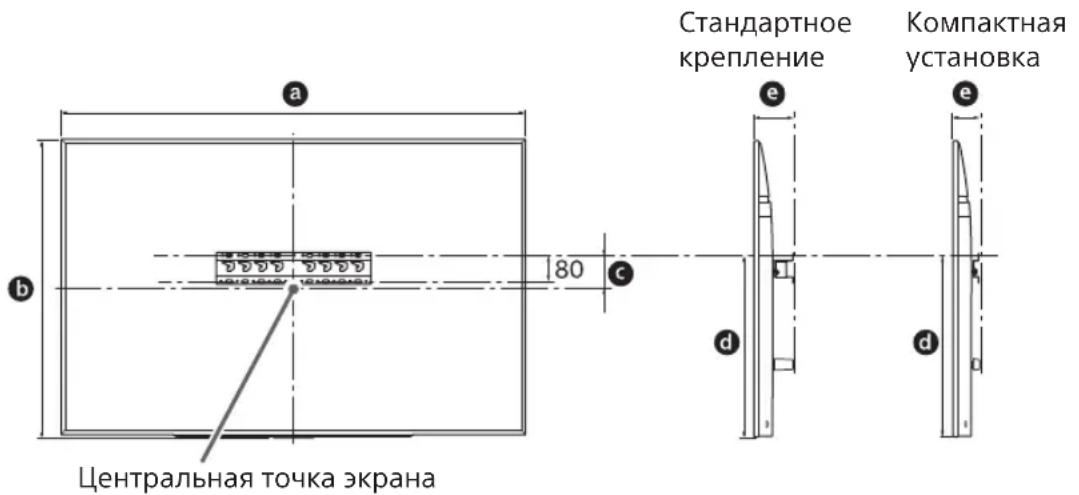

См. следующую таблицу по установке телевизора на стену. См. справочное руководство телевизора для просмотра сведений о весе телевизора.

Единицы измерения: мм

Названны модали	Разmersы заразан	Положения центра enzaраза	Длиа для креления
	a	b	c	d	e
					Стоандрове Креления Костановka
KD-85XG85□□	1909	1097	251	803	142 100
KD-75XG87□□	1673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1231	713	106	468	115 73
KD-55XG85□□

Примечание

Рисунки в таблице могут немного отличаться в зависимости от установки. Когда телевизор установлен на стену, верхняя часть телевизора немного наклоняется назад.

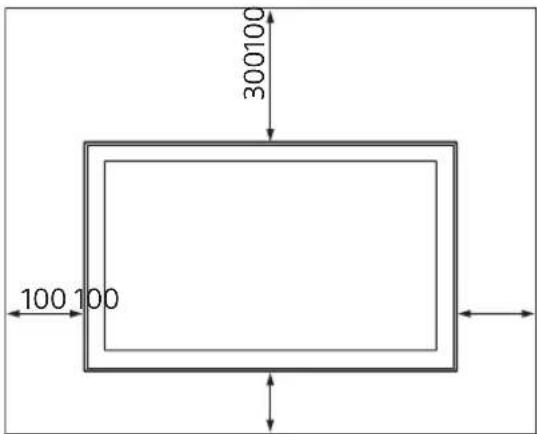

Обеспечьте наличие достаточного зазора между телевизором, потолком и выступающими частями стены, как показано на рисунке ниже.

Единицы измерения: мм

Для обеспечения вентиляции и предотвращения скольжения грани:

Не кладите телевизор экраном вниз; не устанавливайте телевизор перевернутым или боком вверх, задом наперед или набок. Не устанавливайте телевизор на полку, ковер, кровать или в шкаф. Не накрывайте телевизор тканью, например занавесками, а также газетами и т.п. - Не устанавливайте телевизор так, как показано на рисунке ниже.

Циркуляция воздуха нарушена.

Примечание

• Перед установкой, если предполагается проложить кабель в стене, также определите отверстие для кабеля или просверлите отверстие в стене.

Для предотвращения защемления кабеля подготовьте отверстие в стене в области за пределами периметра основания (20) А, затем основания ① прокладки (20) Е, прокладки (60) К.

2 Выберите способ настенной установки. Расстояние от задней панели телевизора до стены можно выбрать, как показано ниже.

2-а Стандартное крепление 2-б Компактная установка

См. шаг 1 в таблице.

ПРЕДУПРЕЖДЕНИЕ

-При выборе пункта 2-b ограничьте доступ к задним разъемам.

3 Расположение крепления базового адаптера см. в таблице ниже. При выборе пункта 2-b пропустите этот шаг.

Назовские мodyделя Поможения скоб
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Прикрепите адаптер основания ① с помощью винта (PSW 4x10) к основанию (20) при выборе пункта 2-a.

Подготовка к установке телевизора

Для получения подробной информации по установке подставки см. руководство по установке.

KD-85/75XG85□□，KD-75XG87□□

Назваиме модали	Дени Mapкиробки	Посожения центра экрана
	a b c	d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□	1673 468 200 107
KD-75XG85□□

2 Снимите винты с задней панели телевизора.

3 Прикрепите крепежные детали для настенной установки. Выполните проверку крепежных деталей согласно пункту "Прилагается SU-WL450" в разделе "Проверка комплектации" на стр. 6.

Примечание

Плотно закрепите крепежные детали с помощью винтов. -При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м {15 кгс·см}. Храните использованные или неиспользованные детали в надежном месте, чтобы в будущем их можно было использовать. Сохраните данную инструкцию по эксплуатации для дальнейшего использования.

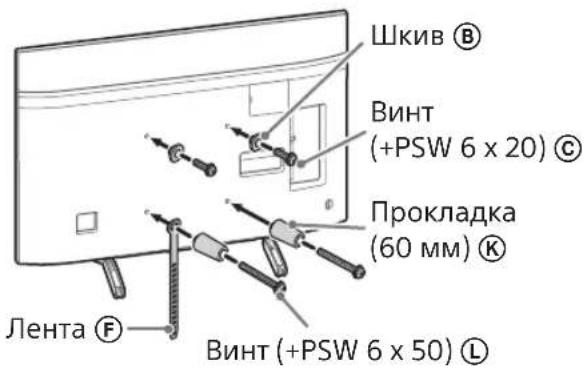

Стандартное крепление (2-a)

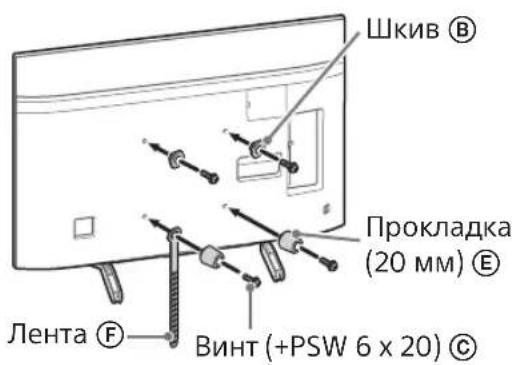

Компактная установка (2-b)

Примечание

-При такой установке телевизора некоторые разъемы на задней панели будут недоступны.

4 Подключите необходимые кабели к телевизору.

Перед установкой телевизора на стену обязательно подключите кабель.

После установки телевизора подключение кабелей станет невозможным.

См. Справочное руководство, прилагаемое к телевизору.

Примечание

-Для прокладки кабелей в стене используйте кабель-канал. -Перед креплением на стену свяжите соединительные кабели, чтобы случайно не наступить на них.

5 Отсоедините настольную подставку от телевизора.

• Извлеките сторону настольной подставки поочередно. Крепко удерживайте настольную подставку двумя руками, пока другие поднимают телевизор.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Повторите указанное действие и извлеките другую сторону настольной подставки.

Примечание

-Отсоединение настольной подставки необходимо производить при помощи более чем одного человека. - Будьте осторожны, не используйте чрезмерную силу при отсоединении настольной подставки от телевизора, так как это может привести к падению телевизора и травмированию кого-либо или повреждению телевизора. - Будьте осторожны при обращении с настольной подставкой, чтобы предотвратить повреждение телевизора. - Будьте осторожны при поднятии телевизора, так как настольная подставка может отсоединиться и упасть. Это может привести к травме. - Будьте осторожны при отсоединении настольной подставки от телевизора во избежание опрокидывания устройства и повреждения поверхности, на которой расположен телевизор.

KD-65/55XG87□□

KD-65/55XG85□

1 Снимите винты с задней панели телевизора.

Проверьте крепёжные детали на настенной установке. Выполните проверку крепёжных деталей согласно пункту "Прилагается к SU-WL450" в разделе "Проверка комплектации" на стр. 6.

Примечание

- Плотно закрепите крепёжные детали с помощью болтов. - При использовании электрической отвертки задайте момент затяжки, равный приблизительно 1,5 Н·м (15 кгс·см). Храните использованные и неиспользованные детали в надёжном месте, чтобы в будущем их можно было использовать. Сохраняйте данную инструкцию по эксплуатации для дальнейшего использования.

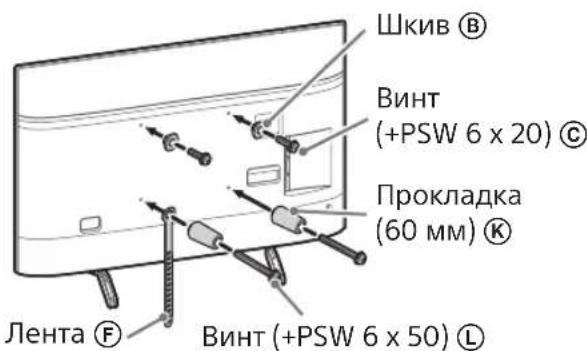

Стандартное крепление (2-а)

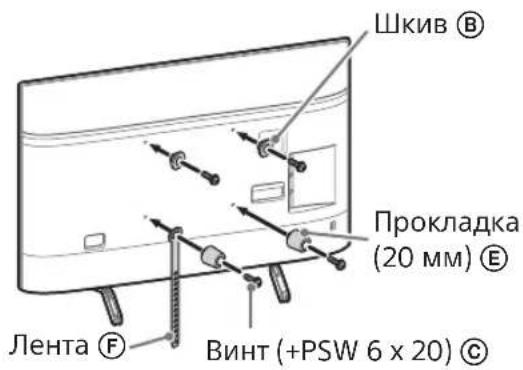

Компактная установка (2-б)

Примечание

- При такой установке телевизора некоторые разъёмы на его задней панели будут недоступны.

Проверка выполнения установки

Проверьте следующие пункты.

Под углом по центру телевизора держите на расстоянии не менее двух (наименьшее три, если диагональ телевизора составляет 75 дюймов или более).

С зазором от нижней части телевизора.

Подберите провисшую часть, при необходимости прикрепите её к стене.

Используйте винт диаметром 5 мм или эквивалентный (не входит в комплект поставки).

Примечание

Попробуйте легко потянуть нижнюю часть телевизора на себя, убедитесь, что она не двигается вперёд. Если телевизор двигается, закрепите его правильно и необходимо ещё раз нажать на защёлку.

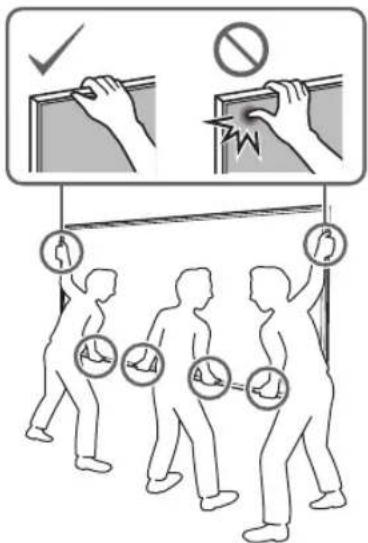

1. Підніміть телевізор.

• Щоб підняти телевізор, закріпіть його на базі або перехіднику для бази, див. таблицю етапів 3 у розділі «Визначення місця встановлення» на стор. 7. Тримайте телевізор, переконайтеся, що захист телевізора не торкається бази або перехідника для бази.

Підйомник

• Надійно тримайте телевізор обома руками.

2. Встановіть телевізор на базу або перехідник для бази.

• Обережно опустити телевізор та підвіс 8, прикріплений за задню телевізора, на базу або перехідник для бази (відповідні розміри отворів).
• Перед восстановлением операционной системы переконайтесь, что её копия зафиксирована в базе или в перечне для базы.
• Необходимо выключать телевизор обеими руками, чтобы не пересыпать его, чтобы он не упал.

2-а

2-б

↓

↓

ЗАСТЕРЕЖЕННЯ

Під час перенесення телевізора не піднімайте його за динаміки (динаміки, якщо діагональ телевізора складає 75 дюймів або більше).

З забороненим зміщенням

Нижняя часть телевизора.

Подберите прорезь части ремня так, чтобы надёжно прикрыть его до стены.

Используйте винт диаметром 5 мм или эквивалентный (не входит в комплект поставки).

Примечание

Попробуйте немного подвинуть нижнюю часть телевизора, убедитесь, что она не двигается вперёд. Если телевизор двигается, закрепите его правильно и необходимо ещё раз надёжно закрепить ремень.

Проверка после завершения установки

Проверьте заданные ниже пункты.

• Если в наличии установлена база или переходник для базы.
• Шнур и кабель не перекручены и не зажаты.
• Ремень F плотно закреплён без провисания.

ОСТЕРЕГАЙТЕСЬ

• Неправильное размещение шнура питания или заземляющего провода может стать причиной помех или удара электрическим током из-за короткого замыкания. В целях безопасности обязательно проверьте все пункты после завершения установки.

Дополнительная информация

При установке телевизора следуйте указанной процедуре установки в обратном порядке.

ОСТЕРЕГАЙТЕСЬ

Разъединители встроенного типа с приводом, управляемым вручную (однофазные, для телевизоров, складывающиеся в башни).

Технические характеристики

Размеры: (прибл.) [мм]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1: 20 (вид 2-b)

h2: 60 (вид 2-a)

Вес (только база): (прибл.) [кг]

0.8

Конструкция и технические характеристики могут быть изменены без предупреждения.
