Тип продукту	LED 4K телевізор
Бренд	Sony
Модель	Bravia KD65XG8577
Розмір екрану (діагональ)	65 дюймів (165 см)
Розміри дисплея (Ш x В)	1450 x 836 мм
Вага телевізора	Не вказано в інструкції
Електроживлення	ЗМ 220-240 В, 50/60 Гц
Споживання електроенергії	Не вказано
Основні функції	Smart TV, HDR, сумісність з настінним кріпленням Sony SU-WL450 (стандартне або тонке встановлення)
Сумісність з настінним кріпленням	Sony SU-WL450 (спеціальне настінне кріплення)
Настінне встановлення	Рекомендується сертифікованим установником Sony; потрібно щонайменше 4 гвинти діаметром 8 мм
Догляд та чищення	Протирати м'якою сухою ганчіркою; не використовувати абразивні засоби
Безпека	Не встановлювати на нестабільну стіну; правильно закріпити запобіжний ремінь; тримати дітей подалі під час встановлення
Запчастини та ремонтопридатність	Звертайтеся до авторизованого продавця Sony для ремонту
Загальна інформація	Інструкція на 496 сторінок доступна французькою мовою; настінне кріплення продається окремо

Часті запитання - Bravia KD65XG8577 SONY

Які аксесуари постачаються з настінним кріпленням SU-WL450?

Кріплення постачається з основою (20), двома шківами, гвинтами (PSW 6x20, PSW 4x20, PSW 4x10, PSW 6x50, PSW 4x50), прокладками (20 та 60), ременем, втулками та адаптером основи. Повний перелік дивіться в інструкції.

Чи можу я встановити телевізор самостійно?

Ні, Sony наполегливо рекомендує звернутися до сертифікованого установника. Для телевізорів 65 дюймів потрібно щонайменше дві особи, а для моделей 75 дюймів і більше – три.

Які точні розміри телевізора для настінного монтажу?

Для моделі KD-65XG85 розміри дисплея становлять 1450 мм (ширина) x 836 мм (висота). Відстань від центру екрана до краю становить 99 мм. Детальніше дивіться в таблиці інструкції.

Які інструменти потрібні для настінного встановлення?

Вам знадобиться хрестова викрутка, чотири гвинти діаметром 8 мм та один гвинт діаметром 5 мм (не входять до комплекту), що підходять для матеріалу стіни. Також рекомендується використовувати рівень.

Як закріпити запобіжний ремінь під телевізором?

Після встановлення телевізора на кріплення, натягніть ремінь (F) і міцно закріпіть його на стіні за допомогою гвинта 5 мм. Злегка потягніть нижню частину телевізора, щоб переконатися, що він не рухається.

Чи можна використовувати універсальне настінне кріплення?

Інструкція спеціально призначена для кріплення Sony SU-WL450. Використання інших кріплень може призвести до ризику падіння. Sony рекомендує використовувати лише вказані кріплення.

Яких правил безпеки слід дотримуватися під час встановлення?

Стіна повинна витримувати щонайменше чотирикратну вагу телевізора. Не встановлювати на похилу або нестабільну поверхню. Переконайтеся, що кабелі не затиснуті та забезпечена циркуляція повітря.

Як чистити екран телевізора?

Використовуйте м'яку суху ганчірку для видалення пилу. Уникайте хімічних засобів, води та грубих тканин, які можуть подряпати поверхню.

Чи сумісний телевізор з тонким настінним кріпленням?

Так, кріплення SU-WL450 дозволяє тонке встановлення (2-b), яке зменшує простір між телевізором та стіною. Зверніть увагу, що доступ до задніх роз'ємів може бути обмежений.

Де я можу знайти повну інструкцію до телевізора?

Інструкція доступна для безкоштовного завантаження на сайті notice-facile.com. Вона має 496 сторінок і складена французькою мовою. Інші мови доступні за запитом.

ПОСІБНИК КОРИСТУВАЧА Bravia KD65XG8577 SONY

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначені для першого встановлення компанії Sony. Обов'язково прочитайте застережні заходи, викладені вище, і зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення в місцях стіни, де краї телевізора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на таких поверхнях, як колони, оскільки в таких місцях краї та боки виробів виступають за межі поверхні стіни. Якщо людина або предмет вдариться об кути бокових сторін телевізора, які виступають за краї стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор над кондиціонером.

Якщо телевізор протягом тривалого часу зазнає впливу вологи, що витікає з потоку повітря кондиціонера, це може спричинити пошкодження, ураження електричним струмом або несправність роботи телевізора.

Надійно встановлюйте кронштейн для настінного кріплення на стіні відповідно до інструкцій у цьому посібнику з експлуатації.

Якщо гвинти слабко закріплені або випадають, кронштейн для настінного кріплення може впасти і стати причиною травмування або пошкодження майна. Гвинти мають відповідати матеріалу, яким вкрита стіна. Щоб забезпечити надійне встановлення, використовуйте принаймні гвинти діаметром 8 мм (або еквівалент).

Використовуйте гвинти, додаткові частини з комплекту постачання, надійним чином відповідно до інструкцій у своєму посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та його пошкодження або травмування людей.

Збирайте кронштейн надійним чином, дотримуючись процедури, описаної в цьому посібнику з експлуатації.

Якщо гвинти слабко закріплені або випадають, телевізор може впасти та поранити людей.

Надійно затягніть гвинти у зазначеному положенні.

Якщо цього не зробити, телевізор може впасти та поранити людей.

Під час монтажу слідкуйте, щоб не пошкодити кабель телевізора.

У разі пошкодження може впасти або розбитися. Це може стати причиною травмування.

Встановлюйте телевізор на перпендикулярній стіні з рівною поверхнею.

Якщо цього не виконувати, телевізор може впасти та завдати серйозних травм.

Після монтажу телевізора зафіксуйте кабелі належним чином.

Якщо діти або об'єкти зачіпаються за кабелі, це може призвести до пошкодження телевізора або травмування.

Слідкуйте за тим, щоб шнур живлення змінного струму або з'єднувальний кабель не був затиснутий.

Якщо шнур живлення змінного струму або з'єднувальний кабель затиснутий між виробом та стіною або зігнутий і скручений із прикладанням сили, його внутрішні провідники можуть бути пошкоджені, що може спричинити коротке замикання або протікання електричного струму. Це може призвести до пожежі або ураження електричним струмом.

Гвинти, за допомогою яких кріпиться кріплення на стіні, не входять до комплекту постачання.

Назв моделi	Габаши диспеля		Габаши центра ekрANA		Розмір дія мо ntajу
	a	b	c	d	e
					Стоцартоні кріпеленny	Тонke кріпеленny
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐ KD-75XG85☐☐	1673	963		107	595	116
KD-65XG87☐ KD-65XG85☐☐	1450	836	99	523	115	73
KD-55XG87☐ KD-55XG85☐☐	1231		713	106	468	115

Примітка

• Наведені в таблиці значення можуть дещо відрізнятися залежно від монтажу. Верхня частина встановленого на стіні телевізора буде трохи нахилена вперед.

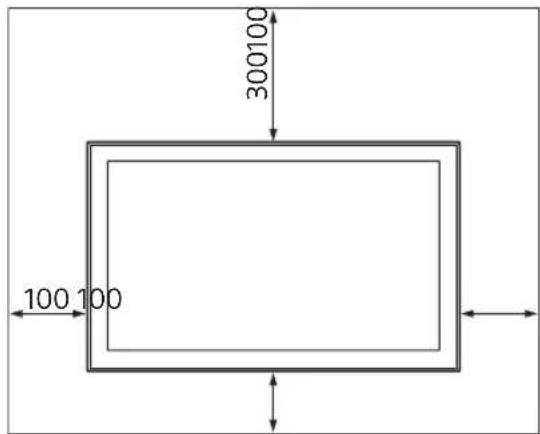

Залиште достатній простір між телевізором і стелею та виступаючими частинами стін, як показано на рисунку нижче.

Одиниці вимірювання: мм

-Забезпечте належну вентиляцію та запобігайте накопиченню бруду пилу:

Не кладіть телевізор горизонтально, не встановлюйте його нижньою стороною догори, задом наперед або на бік. -Не ставте телевізор на полиці, килим, постіль або меблі. Не накривайте телевізор тканиною (занавіскою) або іншими матеріалами, наприклад, газетами. Не встановлюйте телевізор так, як показано нижче.

Порушення цих правил може призвести до пожежі.

Примітка

Щоб прокласти кабелі у стіні, зробіть отвір у стіні, щоб вставити кабелі перед початком установлення.

Щоб запобігти затисканню кабелів, зробіть отвір у стіні за межами периметра бази (20) A, перехідник для бази ① та прокладки (20) E, прокладки (60) K.

2 Оберіть спосіб встановлення стіни. Виберіть висоту відповідно до настінного телевізора, як показано на малюнку.

Прикріпіть задню панель до бази ① за допомогою гвинта (PSW 4x10) ② до бази (20) A (якщо обрано варіант 2-а).

4Визначте положення гвинтів для встановлення бази (20) A.

Див. технічні характеристики на стор. 18.

Для варіанта 2-а, використовуйте отвори на перехіднику для бази ①.

ЗАСТЕРЕЖЕННЯ

• Стіна, на яку встановлюється телевізор, має бути здатна витримати вагу, щонайменше в чотири рази перевищувати вагу телевізора (вагу телевізора можна дізнатися в посібнику).

Назва м odeeli	Довхина дя розміткn	Габарити центра ekраза
	a b c	d
KD-85XG85□□	1909 683 200 251
KD-75XG87□□	1673 468 200 107
KD-75XG85□□

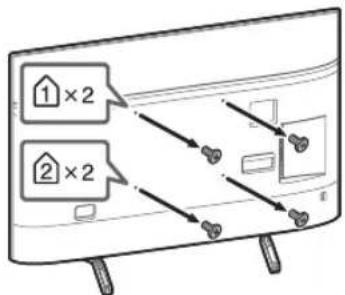

2 Викрутіть гвинти із задньої панелі телевізора.

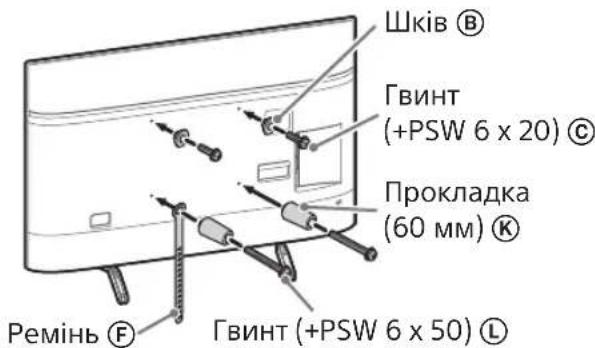

3 Зафіксуйте кріпильні елементи кронштейна для настінного кріплення. Перевірте наявність усіх кріпильних елементів, користуючись списком «Постачання SU-WL450» у розділі «Перевірка деталей» на стор. 5.

Примітка

Закріпіть кріпильні елементи за допомогою гвинтів. -Електричний викрутку встановіть момент обертання приблизно 1,5 Н·м {15 кгс-см}. -Обов'язково зберігайте використані та невикористані компоненти в безпечному місці на випадок, якщо вони знадобляться в майбутньому. Зберігайте цей посібник для використання в майбутньому.

Стандартне кріплення (2-а)

Тожке кріплення (2-б)

Примітка
