Termék típusa	4K LED TV
Márka	Sony
Modell	Bravia KD65XG8577
Képernyőméret (átló)	65 hüvelyk (165 cm)
Képernyő méretei (szélesség x magasság)	1450 x 836 mm
A TV súlya	A használati útmutatóban nem meghatározott
Elektromos tápegység	CA 220-240 V, 50/60 Hz
Áramfogyasztás	Nincs meghatározva
Fő funkciók	Smart TV, HDR, kompatibilitás a Sony SU-WL450 fali tartóval (normál vagy vékony rögzítés)
Fali tartó kompatibilitása	Sony SU-WL450 (speciális falra szerelhető tartó)
Fali telepítés	Ajánlott egy Sony által minősített telepítő által; legalább 4 db 8 mm átmérőjű csavar szükséges
Karbantartás és tisztítás	Törölje le puha, száraz ruhával; ne használjon súrolószereket
Biztonság	Ne szerelje fel instabil falra; rögzítse megfelelően a tartószalagot; tartsa távol a gyerekeket a telepítés során
Alkatrészek és javíthatóság	Javítások esetén vegye fel a kapcsolatot egy hivatalos Sony forgalmazóval
Általános információk	496 oldalas használati útmutató francia nyelven; falra szerelhető tartó külön megvásárolható

Gyakran ismételt kérdések - Bravia KD65XG8577 SONY

Milyen tartozékok tartoznak a SU-WL450 fali tartóhoz?

A tartó tartozékai: egy alap (20), két szíjtárcsa, csavarok (PSW 6x20, PSW 4x20, PSW 4x10, PSW 6x50, PSW 4x50), távtartók (20 és 60), egy szalag, hüvelyek és egy alap adapter. A teljes lista a használati útmutatóban található.

Felszerelhetem a TV-t egyedül?

Nem, a Sony erősen ajánlja, hogy hívjon szakképzett telepítőt. 65 hüvelykes TV-k esetén legalább két ember szükséges, 75 hüvelykes vagy nagyobb modellek esetén három.

Mik a TV pontos méretei a falra szereléshez?

A KD-65XG85 modell esetén a kijelző méretei 1450 mm (szélesség) x 836 mm (magasság). A képernyő középpontja és a széle közötti távolság 99 mm. További részletekért tekintse meg a használati útmutató táblázatát.

Milyen szerszámok szükségesek a fali telepítéshez?

Szüksége lesz egy keresztfejes csavarhúzóra, négy 8 mm átmérőjű csavarra és egy 5 mm-es csavarra (nem tartozék), amelyek megfelelnek a fal anyagának. Egy vízmérték is ajánlott.

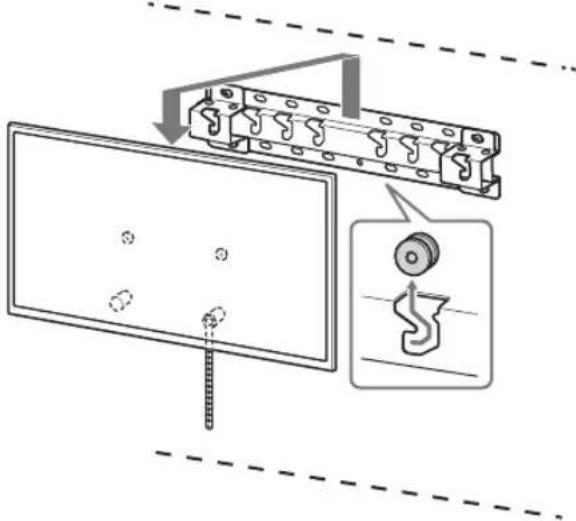

Hogyan rögzítsem a tartószalagot a TV alatt?

Miután felszerelte a TV-t a tartóra, feszítse meg a szalagot (F) és rögzítse szilárdan a falhoz egy 5 mm-es csavarral. Húzza meg kissé a TV alját, hogy ellenőrizze, nem mozog-e.

Használhatok univerzális fali tartót?

A használati útmutató kifejezetten a Sony SU-WL450 tartóhoz készült. Más tartók használata leesési veszélyt okozhat. A Sony csak a megadott tartók használatát javasolja.

Milyen biztonsági előírásokat kell betartani a telepítés során?

A falnak el kell bírnia a TV súlyának legalább négyszeresét. Ne szerelje fel ferde vagy instabil felületre. Ügyeljen arra, hogy a kábelek ne szoruljanak be, és a légáramlás biztosított legyen.

Hogyan tisztítsam a TV képernyőjét?

Használjon puha, száraz ruhát a por eltávolításához. Kerülje a vegyszereket, a vizet és a durva ruhákat, amelyek megkarcolhatják a felületet.

A TV kompatibilis a vékony falra szereléssel?

Igen, a SU-WL450 tartó lehetővé teszi a vékony rögzítést (2-b), ami csökkenti a TV és a fal közötti távolságot. Vegye figyelembe, hogy a hátsó csatlakozókhoz való hozzáférés korlátozott lehet.

Hol találom a TV teljes használati útmutatóját?

A használati útmutató ingyenesen letölthető a notice-facile.com weboldalról. 496 oldalas és francia nyelven íródott. Más nyelvek kérésre elérhetők.

HASZNÁLATI ÚTMUTATÓ Bravia KD65XG8577 SONY

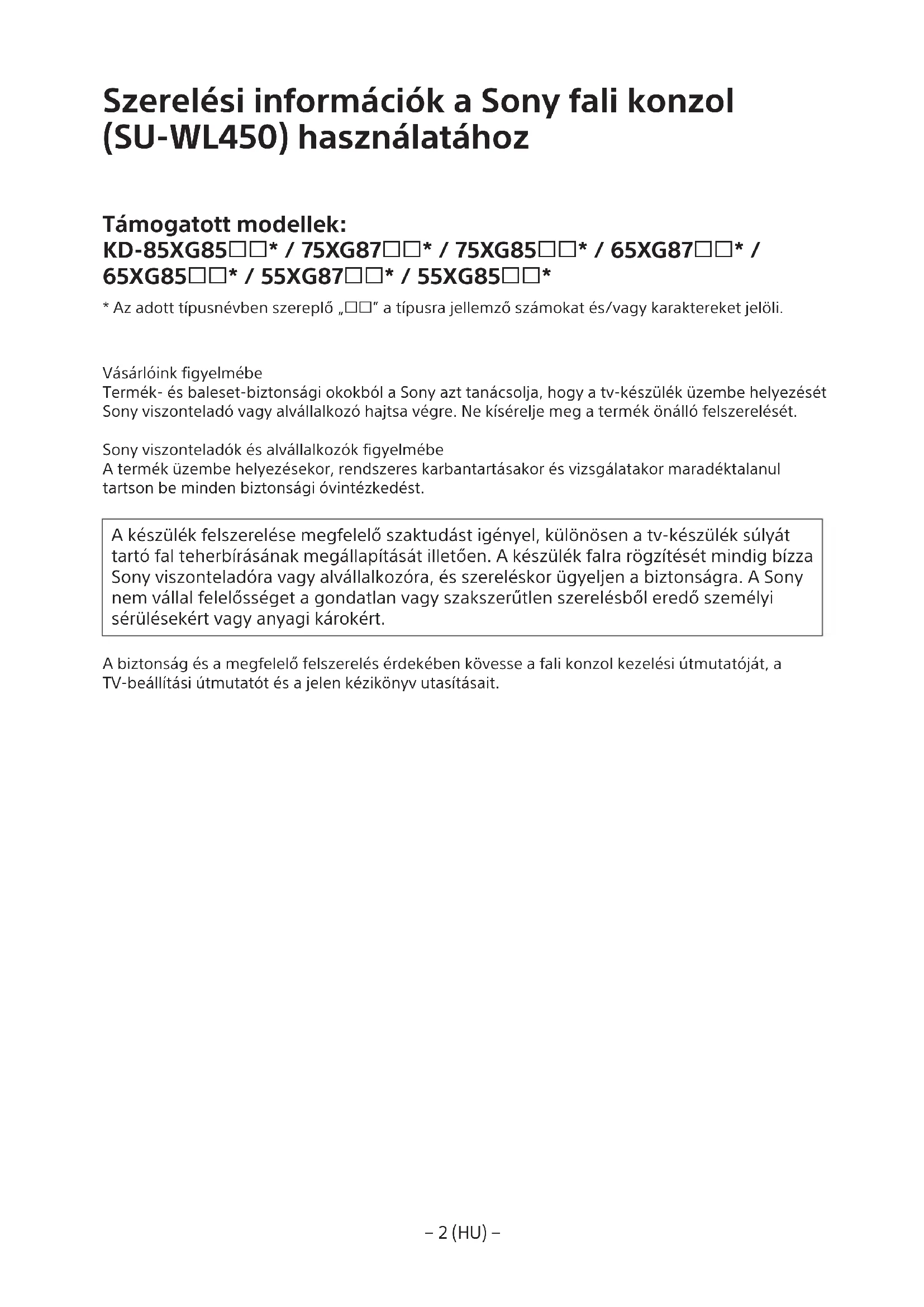

Szerelési információk a Sony fali konzol (SU-WL450) használatahoz

Támogatott modellek:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

* Az adott típusnévben szereplö ,☐☐" a típusra jellemző számokat és/vagy karaktereket jalöli.

Vásárlóink figyelmébe

Termek-és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését. Sony visontelado vagy alvallalkozó Hajtsa végre. Ne kíserelje meg a termek onallo felszerelését.

Sony visonteladok és alvallalkozók figyelmébe

A termek üzembe helyezesekor, rendszeres karbantartasakor és vizsgalatakor maradéktalanul. tartson be mindedBiztonsagióvintézkedest.

A keszülék felszerelëse megfelelo szaktudást igényel, különösen a tv-készülék sulyat tartó fal teherbirásanak megallapítasát illetöen. A keszülék falra rogzítését mindigBizza Sony visonteladora vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vãllal felelosséget a gondatlan vagy szakszerültlen szerelesból eredő személyi sérülësekér tavy anyagi károkér.

ABiztonsag es a megfelelo felszerelés erdekében kovesse a fali konzol kezelési utmutatojat, a TV-beallitasi utmutatot es a jelen kezikonyv utasitasait.

Biztonság

Koszönjuk, hovy ezt a keszüléket vásárolta meg.

Vásárlóink figyelmébe

A termek felszerelsehez megfelelo
tapasztalat szukseges. A zerelest a Sony
viszonteladoja vagy szerzodott
alvallkozja végéze, kūlōns
tekintetel a zerelés bizzonságára. A
Sony nem teheto felelossé a helytelen
kezelésból vagy a helytelen szerelésból,
illetve a megadott termektól elteró
termek felszerelseból adó do semmilyen
anyagi kárét vagy szemelyi sérolésert.
Az On törvenyes jogait (ha vannak) ez
nem erinti.

Sony viszonteladok szamara

A termek felszerelsehez megfelelo tapasztalat szukseges. ABiztonsagos munkavegzs erdekuben alapasan olvassa e zt az utmutat. A Sony nem teheto feleossa helyten kezelés es szereles miatt bekovetkezett semmilyen karert vagy serulésert. Kjeruk, a szerelés befejezese utan ezt az utmutatot adja at a fogyasztonak.

Ez a hasznalati utmutató a termek helyes kezelesét, ilteve a fontos balesetvedelmi intezkedeseket mutatja be. Alaposan olvassa el ezt az utmutató, es hasznalja megfeleloen a termeket. A késobbi hasznalat celjara orizze meg ezt az utmutató.

A Sony termekeinek tervezese aBiztonsag szem elott tartasaval tortenik. A termekek helytelen hasznalata azonban sulyos egesi serulest, aramutest okozhat, a terme feldolhet vagy leeshet. Az ilyen balesetek ekulerese erdekeken tartsa be abiztonsagi elorirasokat.

VIGYAZAT

Meghatározott termékek

Ez a fali konzol a megadott tv-keszulekhez hasznalhato. Tv-kszulekek eseteben a hasznalhato fali konzol tipusát a kszulek Referencia utmutatója tartalmazza.

Vásárlóink figyelmébe

FIGYELMEZTETÉS

A kovetkezōBiztonsági elóirások be nem
tartasa sulyos égési sérlésist, halal't,
aramutest okozhat, a termek pedig
leeshet.

A szerelést erre felhatalmazott vallalkozó vegezze, és a gyerekeket tartsa távol a szerelés helyszinétől.

A fali konzol vagy a tv-keszülk helytelen felszerelëse eseten a kõvtekez ßaalseket következhetnek be. A szerelest felhatalmazott vallalkozónak kei vegezie.

A tv-keszulek leeshet, es sulyos serulest, zuzodast vagy torest okozhat.
Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem meroleges a padlozatra, akkor a keszulek leeshet, es szemelyi seriulest vagy anyagi kart okozhat. A falnak legalabba tv-keszulek sulyanak negyszereset kell ebirnia.

(A tv-keszülk sulyat lasd a keszülk Referencia utmutatójaban.)
Ha fali konzol feilerosite nem eleggereos, akkor a keszulek leshet, es szemelyi serulest vagy anyagi kart okozhat.

A tv-keszülek szállitásat és levételet erre felhatalmazott vallalkozó végezze.

Ha a tv-keszülek szállításat vagy levételet nem felhatalmazott Vallalkozó vegzi, a keszülek leeshet, és személyi sérúlest vagy anyagi kart okozhat. Ügyeljen rá, hogy kettő, vagy több személy (75 húvelykes, vagy annál nagyobb televizio eseten három vagy több személy) szállitsa vagy szerelje le a televíziót.

A tv-keszülk felerositese utan ne távolítsa el a csavarokat stb.

Ellenkező esetben a tv-keszülék leeshet, és személyi sérlést vagy anyagi kárt okozhat.

A fali konzolt ne szereljeszt, es az alkatreszeit nevaltoztassa meg.

Ekkor a fali konzol leeshet, es szemelyi sérulést vagy anyagi kart okozhat.

A fali konzolraCsak a megadott keszülketerositse fel.

Ez a fali konzolCsak a megadott keszulekekhez hasznalhato.Mas keszulek felorositese seten a keszulek leeshet, eltorhet, es szemelyi serulest vagy anyagi kart okozhat.

A fali konzolraCsak a tv-keszüléket erösítse fel. E Ne rázza a tv-t jobbra/ balra, felfelé/lefelé.

Ilenkez esetben a tv-keszulek leeshet, es szemelyi serulest vagy anyagi kart okozhat.

Ne tamaszkodjon a tv-keszülékre, és ne kapaszkodjon bele.

Ne tamaszkodjon a tv-keszülékre, és ne kapaszdkodjon bele, mert a tv-keszülék Onre eshet, és sulyos serülest okozhat.

VIGYAZAT

Az alabbiBiztonsagi elorasok be nem tartasa szemelyi serulent vagy anyagi kart okozhat.

A keszülék tiszítísa vagy karbantartása során ne alkalmazzon tul nagy erőt.

Ne nyomja meg nagy eróvel a tv-készülék felső résztét. Ellenkező esetben a tv-készülék leeshet, és személyi sérulésst vagy anyagi kár't okozhat.

Biztonsági elóirások

Ha a fali konzolra erositet tv-keszuleket hosszü ideig használa, akkor a fal anyagató fuggöen a tv-kszulek mögott vagy felett elszinezodhet a falfelület, a tapéta levalhat.
Ha a fali konzolt leszereli, a csavarfuratok megmaradnak.
- Ne használá j a fali konzolt olyan helyen,
ahol mechanikai rezgésnek lehet kiteve.

A fali konzol felszerelése

Sony viszonteladok szamara

FIGYELMEZTETÉS

A kovetkezó utmutatasokCsak a Sony viszonteladok szamára szolnak. Feltétlenul olvassa el fanti bitzonsagi elóirasokat,ésa keszülek felszerelése, karbartartasa ellenorzese soran fokozottan ügyeljen abiztonságra.

A fali konzolt ne szerelje fel oyan helyen, ahol atv-keszulek sarkai vagy oldalai kiloghatnak a fal sikjabol.

A falra fuggeszt o konzolt ne szerelje fel olyan falfeluietre, peldaul oszlopra, ahol a tv-keszulek sarkai vagy oldalai kiloghatnak a fal sikjabol. Ha egy szemely vagy targy a tv-keszulek kialló sarkaba vagy oldalaba utkozik, az szemelyi sernulest vagy anyagi kart okozhat.

A tv-keszüléket ne szerelje légkondiconaIó alá vagy fölé.

Ha a tv-keszuleket hosszü ideig éri a légkondiionalból csepego viz vagy a levegoDRAM, az aramutest okozhat, vagy a tv-kszulek helytelenul mukodhet.

Ugyeljen a fali konzol ennek a hasznalati utmutatonak megfelelo, biztansagos falra rogzitésere.

Ha barmelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, es szemelyi sereulest vagy anyagi kart okozhat. A fal anyaganak megfelelo csapart hasznalja, es az egysseget négy vagy tobb 8 mm atmerojú (vagy azzal egenerétékü) csaparralBiztonsagosan rogzitse a falra.

A mellekelt csavarokat
és csatlakozoelemeket
használja,és tartsa be
a használati utmutató
utasításait. Ha mas
alkatrészeket használ,
akkor a tv-készülék
leeshet,és személyi
sérulést okozhat, vagy
a tv-készülék
megsérülhet.

A fali konzolt a hasznalati utmutato utasitásainak szigó betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a tv-keszulek leeshet, es szemelyi sérulést okozhat, vagy megserulhet.

A megfelelo poziókban erösen húzza meg a csavarokat.

Ennek elmulasztasa eseten a tv-keszulek leeshet, es szemelyi sérulést okozhat, vagy megserülhet.

Ugyeljenarra,hogy felszerelés kozben ne erje utes a tv-keszuléket.

Ha a tv-keszuléket utés éri, akkor leeshet vagy eltörhet. Ez személyi sérulést okozhat.

A tv-keszüléket oyan sik falra szerelje fel, amely meröleges a padloźatra.

Ellenkze esetben a tv-keszulek leeshet, es szemelyi sereulst okozhat.

A tv-keszülék helyes felerösítese utan megfeleloen rogzítse a kábeleket.

Ha a kábelek amberbe vagy tárgyakba gabalyodnak, az személyi sérulést okozhat, és a tv-készülek megrongálódhat.

Ugyeljenarra, hogy a halózati kabel vagy a csatlakozókábelek ne csiþdjenek be.

Ha a halózati kabel vagy az összeköto
käbelek a keszülék és a fal böze csipodnek,
ilteve eroszakosan meghajlitjak vagy
megcsavarják öket, akkor a belso verzetekek
szabadda valhatnak, és rovidzárlat vagy
szakadás kovetkezhet be. Ez tuzet vagy
aramutest okozhat.

A fali konzol falra erositéséhez szükségescavarok nincsenek mellekelve.

A fali konzol falra erositéséhez használa a fal anyaganak és szerkezeténk megfelelo csavarokat.

Tartalomjegyzék

A felszerelés elokészületei 5

Az alkatreszek ellenorzese 5

A felszereléshez megfelelo hely kivalasztasa. 6

Az alap falra szerelése 8

A televiziokeszülk felszerelésenek elokészítese 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

A tv-keszülk felszerelése a falra 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

A felszerelés megfeleloségének
ellenörzese. 18

Egyeb informaciok. 18

Muszaki adatok. 18

A televíókészülék falraszerelése

A szerelesiutasitasok televiziokeszulekenkent elternek.

A tv-keszülk falra szerelesehez használja az SU-WL450 fali konzolt.

Megegyzes

• Az eltávolitott csavarokat biztos helyen, gyermekek elöl elzárva tárolja.

A felszerelés előkészületei

A felszerelés elott keszítse el o a TV referencia utmutatoját es a beallitasi utmutatoját.
- A szereles megkezdese elott keszitsen elo olyan kereszthornyos (Philips) csavarhuzot, amely illik a csavarokba.
Dontse el, hol helyezkedjen el a tv-keszulék.
Keszitsen elo négy vagy tobb 8 mm atmérojü, es egy 5 mm atmérojü vagy annihil megfelelo csavart (nincs mellekelve). A fal anyaganak megfelelo csavarokat valasszon.

Az alkatreszek Ellenőrzésé

A SU-WL450 modellhez mellekelve

Ellenorizze, hogy minden alkatresz megtalalhato-e.

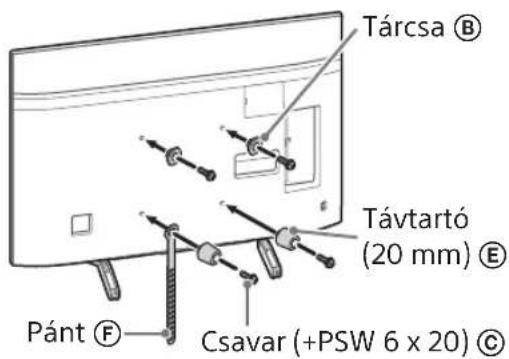

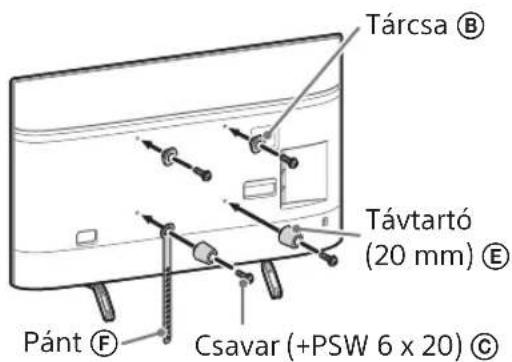

A Alap (20) (1) B Tárcsa (2)
◎ PSW 6x20 (4)◎ PSW 4x20 hüvellyel (2)
E Távtartó (20) (2) E	Pánt (1)
◎ Hüvely (20) (M4) (2)	◎ PSW 4x20 (2)
① Alap illesztőkeret (2)	◎ PSW 4x10 (8)
◎ Távtartó (60) (2)	PSW 6x50 (2)
◎ Hüvely (M4) (2)◎ PSW 4x50 (2)

A felszereléshez megfelelo hely kivalasztása

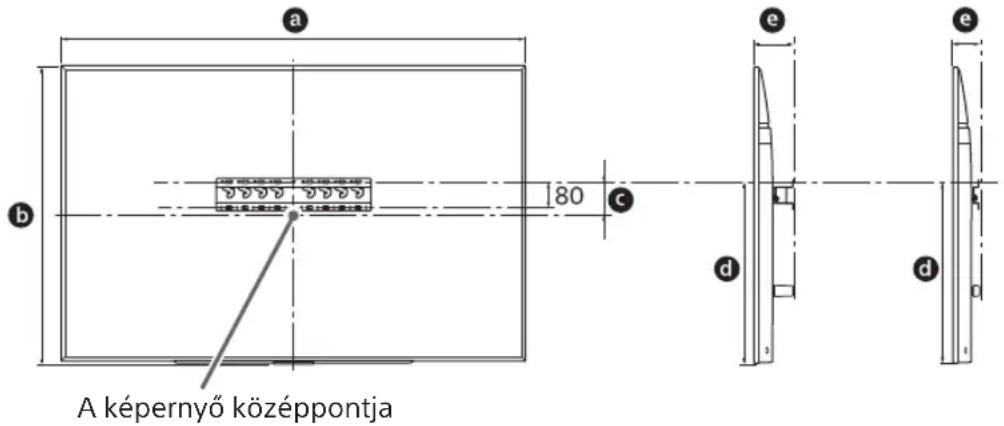

1 Hatarozza meg a felszerelés helyét.

Győzödjön meg arról, hogy a falon elegendo hely van a tv-készüléknek, illetve hogy a fal legalabb a televíziókészülék sulyanak négyszeresét képes megtartani. A következő tablázat alapján szerelje fel a tv-készüléket a falra. A tv-készülék sulyat lásd a készülék Referencia utmutatójaban.

Normal rogzítés Falhoz közeli rögzítés

Mertékegység: mm

Típusnév	A képernyő méretei		A képernyő kózéppontjának helyét meghatározó méret		A felszereléshez tartozó hosszéréték
	a	b	c	d	e
					Normál rögzítés	Faltoz kõzeli rögzítés
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□	1673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1231	713	106	468	115	73
KD-55XG85□□

Megegyzes

• A felszerelestól fuggöen a tablázatadataihoz képest kisebb elterés mutatkozhat.
  Ha a tv-keszuleket falra szereli, a tv felso oldala enyhén elore dol.

Ugyeljenarra, hogy a televiziokeszulek es a plafon, valamint a fal kiallo részei kozott legalabb az alabbi abran lathato hely maradjon.

Mertékegység: mm

A megfelelo szellozésBiztositasa, es por vagy szennyezodés felhalmozodasanak megelozese erdekében:

• Ne üzemeltesse a tv-keszüléket fektetve, fejjel lefelé felszerelve, a határa vagy az oldálára fordíva.

• Ne üzemeltesse a tv-keszüléket polcon, ágyra vagy takaróra helyezev, illetve szekrényben.

• Ne takarja le a tv-keszüléket fuggönnyel vagy hasonlo textiliával, illetve ujsaggal vagy hasonlo anyaggal.

• Ne szerelje fel a tv-keszüléket az alábbi módon.

Gatolt levego'aramlas.

Megegyzés

Ha a kabeleket a falban kivanja elvezetni, akkor meg a szereles megkezdese elott furja ki a szuksseges lyukat a falon.

Keszitsen egy lyukat a falban valahol az alap (20) A, alap illesztokeret 1 es a tavtarto (20) E, a tavtarto (60) K teruleten kivul ahhoz, hogy elkerulje a kabelek becsipodesét.

2 Valassza ki a falra való felszerelés stilusát. A tv hátulja és a fal kozotti távolság az alábbiak szerint választhato ki.

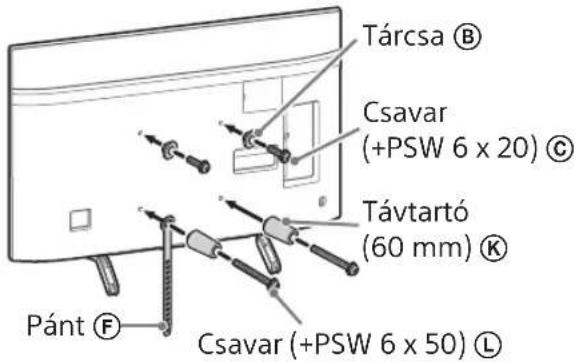

2-a Normál rögzítés

2-b Falhoz kozeli rogzítés

Tekintse meg az 1. lépésben lathato tablazatot.

FIGYELMEZTETES

A 2-b lehto6eg valasztasa eseten a hatulso csatlakozokhoz valo hozzaferes korlaotozott.

3 Az alap illesztőkeret
elhelyezésével kapcsolatban
tekintse meg az alábbi
táblázatot. A 2-b lehetőseg
valasztása esétén hagyja ki ezta
a lépást.

Típusnév Kampól helye
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

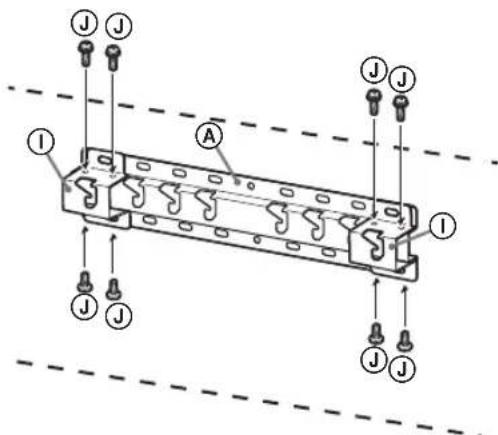

Illessze fel az ① alap
illesztőkeret a ② csavar (PSW 4x10) használatával az (20) ④
alapra, ha a 2-a lehetőseget
választotta.

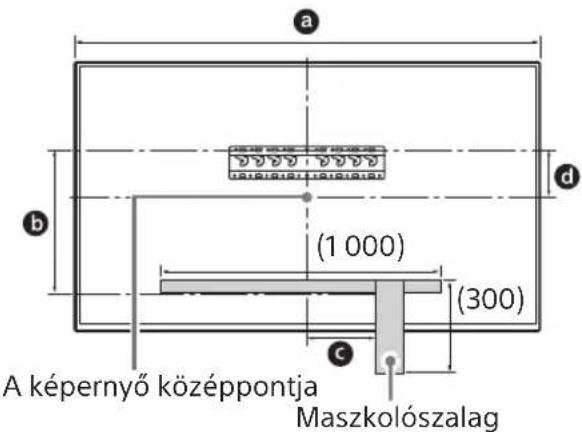

4 Hatarozza meg a csavarok helyét az alap (20) A felszereléséhez.

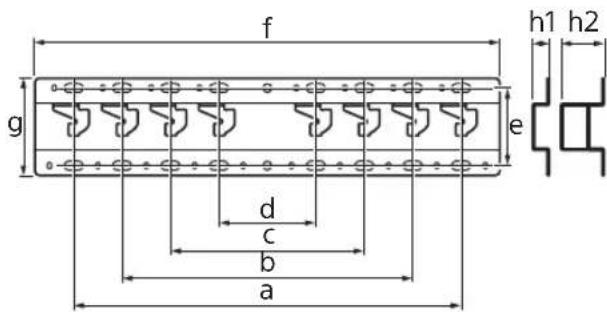

Tekintse meg a muszaki adatokat az 18. oldalon.

A 2-a lehetoseg valasztasa eseten hasznalja az ① alap illesztokeret furathelyit.

FIGYELMEZTETES

A tevekeszuleket tartofal teherbirasanak akkoranak kell lennie, hogy legalabb a keszulek tomegenek negyszeroset elbirja (A tv-kszulek sulyat lasd a keszulek Referencia utmutatojaban.).

Deritse ki, mekkora a teherbirasa a falnak, amelyre a televiziokszuléket szerlini kivanja. Szukseg eseten megfeleloen erösítse meg a falat.

Az alap falra szerelése

• Használjon négy vagy tòbb 8 mm átméröjú vagy annak megfelelo csavart (nincs mellekelve).
  Illesszen négy csavart az ① alap illesztókeret furataihoz és az (20) A alaphoz (csak 2-a).
  Vizszintesen szerelje fel az (20) alapot a falra.

A televiziókészülék felszerelésenek elokésztítese

Az allvany felszereléserol lásd a beallitási utmutató.

KD-85/75XG85□□，KD-75XG87□□

1 A felszerelés tervezett helyét jelölje meg a falon.

Hasznaljon maszkoloszalagot, vagy egyeb eszkocz (nincs mellekelve) ahhoz, hogy a televizio helyet bejelõje az alap vagy az alap illesztokeret kozeluben. Tajekoztatasul hasznalja a kovetkező tablázatot.

Mertékegység: mm

Típusnév	Megjelölthossz			A képernyöközeppontjánakhelyétmeghatározóméret
	a	b	c	d
KD-85XG85☐☐	1	909	683	200 251
KD-75XG87☐☐	1	673	468	200 107
KD-75XG85☐☐

2 Távolítsa el a csavarokat a tv-készülék hátuljáról.

3 Csatlakoztassa a fali konzol
csatlakozóelemeit. Ellenőrizable a
csatlakozóelemeket a 5.
oldalon található, "Az
alkatrészek Ellenőrzésé" című
szakasz "A SU-WL450
modellhez mellekelve" részények
segítségevel.

Megjegyzés

Acsavarok hasznalatalaval szorosan rogzitse acsatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb 1,5 N-m{15 kgf-cm} meghuzasi nyomatekot kell beallitani.
A felhasznalt, vagy fel nem hasznalt alkatreszeket biziros helyen taroIj a kesobbi felhasznalashoz. Orizze meg ezt a kezikonyvet kesobbi hasznalatra.

Falhoz kozeli rogzítés (2-b)

Megjegyzés

• A televizio hatuljan talalhato terminálok kozül néḥányat nem lehet használni, ha ezt a rogzítési stlust használa.

4 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenéppen csatlakoztassa a kábeleket, mielott felszereli a televiziókszüléket a falra. A televiziókszülk felszerelése utan már nem tutja csatlakoztatni a kábeleket. Tovabbi részletek a tv-készülékról annak Referencia utmutatójaban talalhatok.

Megjegyzés

A kábelek falban valo elvezétésétBizza jovahagyással rendelkezó alvallalkozóra.
Kötegelje a cislatakozókábeleket annak érdekében, hogy ne lépjen rajuk a falra történő felszerelés elott.

5 Valassza le az asztali allvanyt a tv-keszulekról.

• EgyszerreCsak az asztali allvany egyik oldalat tavolitsa el. Fogja meg erosen es tartsa megBiztonsagosan az asztali allvanyt mindket kezevel, mikozben a tobbiek felemelik a televiziot.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Ismételje meg az eložo lépestre, est távolítsa el az asztali allvány.masik oldalát.

Megegyzes

-Az asztali allvany levalasztasahoz harom vagy tobb szemely szukseges.
- Ugyeljen arra, hogy az asztali allvany televiziórol tortenó levalasztsakor ne alkalmazzon tú nagy erot, mert az a televizio leesésehzvezet, ami szemelyi sérulést vagy a televizio fizikai károsodásat eredményezheti.
Az asztali allvany kezelésekor legyen ovatos annak erdekében, hogy elkerülje a televizio sérulését.
A televizio megemelesekor legyen ovatos,mivel az asztali allvany levaliasztasa utan az asztali allvany felborulhat eszemelyi serulest okozhat.
Legyen ovatos, amikor az asztali allvanyt levalasztja a televizióról, nehogy az felboruljon es kart tegyen abban a feluletben, amin a televizio all.

KD-65/55XG87□□

KD-65/55XG85□

1 Távolítsa el a csavarokat a tv-készülék hátuljáról.

2 Csatlakoztassa a fali konzol
csatlakozoelemeit. Ellenorizea
csatlakozoelemeket a 5.
oldalon talalhato, "Az
alkatrészek ellenorzese" cimu
szakasz "A SU-WL450
modellhez mellekelve" részenek
segitségével.

Megjegyzés

A csavarok hasznalatal val szorosan rogzitse a csatlakozoelemeket.
Elektramos csavarbehajto hasznalata eseten kb. 1,5 N-m 15kgf· cm meghuzasi nyomatekot kell beallitani.
A felhasznalt, vagy fel nem hasznalt alkatreszeket bizi tols helyen tarojla a kesobbi felhasznalashoz. Orizze meg ezt a kezikonyvet kesobbi hasnalaatra.

Normál rögzítés (2-a)

Falhoz kozeli rogzítés (2-b)

Megegyzes

• A televizio hatuljan talalhato terminálok kozül néhanyat nem lehet használni, ha ezt a rogzítési stlust használja.

3 Csatlakoztassa a szükséges kabel(eke)t a tv-készülékhez.

Mindenkeppen csatlakoztassa a kábeleket, mielott felszereli a televiziokészüleket a falra. A televiziokészülek felszerelése utan már nem tudja csatlakoztatni a kábeleket. Tovabbi részletek a tv-készülekról annak Referencia utmutatójaban talalhatok.

Megegyzes

A kábelek falban valo elvezétésétBizza jovahagyassal rendelkezó alvallalkozora.

Kötegelje a cislatakozókábeleket annak érdekében, hogy ne lépien rajuk a falra történő felszerelés elott.

4 Valassza le az asztali allvanyt a tv-keszulékról.

• EgyszerreCsak az asztali allvany egyik oldalat tavolitsa el. Fogja meg erosen es tartsa megBiztonsagosan az asztali allvanyt mindket kezevel, mikozben a tobbiek felemelik a televiziot.

Ismételje meg az eložo lépestre, est távolítsa el az asztali allvany masik oldalat.

Megegyzes

Az asztali allvany levalasztasahoz harom vagy tobb szemely szukseges.
- Ügyeljen arra, hogy az asztali allvány televírioról történő levalasztsakor ne alkalmazzon tú nagy eröt, mert az a televíó leeséhez gezethet, ami személyi sérulést vagy a televíó fizikai károsodásat eredményezheti.
Az asztali allvany kezelésekor legyen ovatos annak erdekében, hogy elkerulje a televizio seruleset.
A televizio megemelesekor legyen ovatos,mivel az asztali allvany levalasztasa utan az asztali allvany felborulhat eszemelyi serulest okozhat.
Legyen ovatos, amikor az asztali allvanyt levalasztja a televizirol, nehogy az felboruljon es kart tegyen abban a feluletben, amin a televizio all.

A tv-keszülk felszerelése a falra

KD-85/75XG85□□，KD-75XG87□□

1 Emelje meg a televiziót.

Annak a megvalasztasahoz, hogy a tarcsak (B) hol csatlakozzanak az alap, vagy az alap illesztokeret tartojahoz, tekintse at "A felszerelhesz megfelelohely kivalasztasa" 3.lepeseben szerepl tablazatot, a(z) 7. oldalon.
- Győződjön meg rola, hogy a televízó帽子ó része hozzaér t az alaphoz vagy az alap illesztőkerethez, amikor a televízió tartja.

Megegyzés

Tartsa mindkét kézzelBiztosan a televiziót és gyozodjön meg rola, hogy a pant F es a televizio also része egy vonalban vannak a maszkoloszalaggal.
A televiziôt harom embar szàllitsa és a televizóval szemben áló személy irányítsa a tòbbieket a pozión beállitasa közben.

Kiemelt ovatossagra van szukseg a televizio felszerelse kozben, kulonosen annak a szemelynek a reszero1,aki alurl tamasztja meg a televiziot, mert a keszulek leborulhat, es ez sulyos testi serulest, akar halalt is okozhat.

2 Szerelje fel a televiziôt az alapra vagy alap illesztőkeretre.

• Finoman csuszatta le a televizió, és a televizio hatuljan levő tárcsákat (B) akassza az alapba vagy az alap illesztőkeretbe, miután megbizonyosodott a furatok megfelelo alakiáról.
• A televiziókészülék falra való felszerelése után Ellenörizze, hogy a tárcsák ⑧ szorosan illeszkednek-e az alapba vagy az alap illesztőkeretbe.
• Ovatosan engedje el mindkét kezzel, ügyelve arra, hogy a televizio nem esik le.

• Miután a televiziôt felszerelte a falra, távolítsa el a maszkolószalagot, vagy egyé eszközöket a falró.

2-a

↓

↓

↓

2-b

↓

↓

↓

FIGYELMEZTETES

• Üglyeljen rá, hovy kettó, vagy tobb személy (75 húvelykes, vagy annál nagyobb televízó esétén három vagy tobb személy) fogja a televíziót szallitás kozben.

3 Teendok a tv-keszulek aljanak elmozdulasa Ellen.

• A laza pantot F rogzitse feszesen a falhoz.

Hasznaljon egy 5 mm atmerojv vagy annak megfelelo csavart (nincs mellekelve).

Megjegyzes

• Probalja a tv-keszulek ajat enyhén maga felé huzni annak Ellenorzéshez, hogy azBiztosan nem mozog-e elore. Ha mozgast tapasztal, akkor a rogzítés nem megfelelo, es a pantot E' ujra szorosan fel kell erosifeni.

1 Emelje meg a televiziót.

Annak a megvalasztahoz, hogy a tarcsak (B) hol csatlakozzanak az alap, vagy az alap illesztokeret tartojahoz, tekintse at "A felszerelhesz megfelelohely kivalasztasa" 3.lepseben szerepl tablazatot, a(z) 7. oldalon.
Gyozodjon meg rola, hogy a televizio hatsó része hozzaér t az alaphoz vagy az alap illesztokerethez, amikor a televiziott tartja.

Megjegyzés

Tartsa meg két kézzelBiztonságosan a teviziôt.

2 Szerelje fel a televiziôt az alapra vagy alap illesztókeretre.

• Finoman csusztassa le a televiziot, es a televizio hatuljan levó tarcásakat (B) akassza az alapba vagy az alap illesztőkeretbe, miután megbizonyosodott a furatok megfelelo alakjáról.
• A televizióksülék falra való felszerelése után ellenörizze, hogy a tárcsák (B) szorosan illeszkednek-e az alapba vagy az alap illesztókeretbe.
• Ovatosan engedje el mindkét kézzel, ügyelve arra, hogy a televizio nem esik le.

2-a

2-b

↓

↓

FIGYELMEZTETES

• Ugyeljen rá, hogy kettó, vagy több személy (75 húvelykes, vagy annal nagyobb televizio esétén három vagy több személy) fogja a televiziôt szallitás kozben.

3 Teendok a tv-keszülek aljanak elmozdulása Ellen.

• A laza pantot F rogzitse feszesen a falhoz.

Hasznaljon egy 5 mm atmerojvagy annak megfelelo csavart (nincs mellekelve).

Megjegyzes

• Probalja a tv-keszulek ajat enyhén maga felé huzni annak Ellenörzéshez, hogy azBiztosan nem mozog-e elore. Ha mozgast tapasztal, akkor a rogzités nem megfelelo, es a pantot F ujra szorosan fel kell erositeni.

A felszerelés megfeleloségének ellenörzese

Ellenorizze a kovetkezoket.

A tárcsák ⑧ szorosan illeszkednek az alapba vagy az alap illesztőkeretbe.
- A halózati kábel és az összekö tó kábelek nem csavarodtak meg vagy csipödTek be.
A pant F feszes es nom laza.

FIGYELMEZTETÉS

A halózati kabel stb. nem megfelelo elhelyezese rovidzárlat miatt tuzet vagy aramutest okozhat. Ellenorizze a felszerelés megfeloségét.

Egyeb informaciók

A teviziokeszülk eltavolitásakor visszaféle hajtsa vegre az eljárast.

FIGYELMEZTETÉS

• Ügyljen rá, hovy kettő, vagy tobb személy (75 húvelykes, vagy annál nagyobb tevízió esétén három vagy tobb személy) fogja a tevízió leszerelés kozben.

Muszaki adatok

Méretek: (kb.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20(2-besétén)

h2:60(2-aeseten)

Suly (csak az alap): (kb.) [kg]

0,8

A forma es a muszaki adatok elozetes bejelentes nélkül megvaltozhatnak.
