INSTRUKCJA OBSŁUGI Bravia KD65XG8577 SONY

Informacja dotycząca instalacji w celu korzystania z uchwytu ściennego firmy Sony (SU-WL450)

Obsługiwane modele:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□* / 55XG87□□* / 55XG85□□*

• Symbol „□□” w rzeczywistych nazwach modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

Do Klientów

W celu zapewnienia ochrony produktu i bezpieczeństwa firma Sony zdecydowanie zaleca przeprowadzenie montażu telewizora przez dystrybutorów Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu.

Do dystrybutorów Sony i wykonawców

Podczas montażu, okresowej konserwacji i sprawdzania tego produktu należy przestrzegać wszystkich zasad bezpieczeństwa.

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia, co dotyczy szczególnie sprawdzania nośności ściany w celu podtrzymania ciężaru telewizora. Montaż tego produktu do ściany należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom, zwracając odpowiednią uwagę na kwestie bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu.

W celu zapewnienia bezpiecznego i prawidłowego montażu należy stosować się do zaleceń przedstawionych w Instrukcji obsługi uchwytu ściennego, Przewodniku ustawień telewizora oraz do wskazówek podanych w niniejszej instrukcji.

Informacja dotycząca bezpieczeństwa

Dziękujemy za zakup tego produktu.

Do Klientów

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy zlecić montaż dystrybutorom Sony lub licencjonowanym wykonawcom i zwracać szczególną uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania, nieprawidłowego montażu albo montowania jakichkolwiek innych produktów niezalecanych. To zastrzeżenie nie ogranicza praw ustawowych klientów (jeśli takie przysługują).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Należy dokładnie przeczytać tę instrukcję i w prawidłowy sposób korzystać z produktu. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa.

Nieprawidłowe korzystanie z produktów może spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium Rzeczypospolitej Polskiej sprawuje Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey, KT13 0XW, United Kingdom.

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W instrukcji telewizora można sprawdzić, czy uchwytu ściennego można użyć z danym telewizorem.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecać montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

• Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
• Jeśli ściana, na której montowany jest telewizor, jest niestabilna, nierówna albo nieprostopadła do podłogi, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Ściana musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora. (Ciężar telewizora jest podany w instrukcji).
• Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora mają zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia lub demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przewidziany do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsać telewizorem na boki ani w górę/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszać się ani nie opierać na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana. Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Montaż uchwytu ściennego

Do dystrybutorów Sony

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przeczytać powyższe środki ostrożności, zwracając szczególną uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora o osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora przez dłuższy czas na wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana, i zamontować uchwyt za pomocą czterech lub więcej śrub o średnicy 8 mm (lub odpowiedników).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenia.

Śruby należy mocno wkręcać w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

Po zamontowaniu telewizora w prawidłowy sposób zamocować kable.

Zaplątanie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Niedopuszczalne jest zaciskanie przewodu zasilającego lub kabli łączących.

W przypadku zacisnięcia przewodu zasilającego lub kabli łączących pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Spis treści

Przygotowanie do montażu 5 Sprawdzenie elementów. 5 Wybór śrub. 6 Montaż podstawy do ściany. 8 Przygotowanie do montażu telewizora. 9 KD-85/75XG85□□, KD-75XG87□□ 9 KD-65/55XG87□□, KD-65/55XG85□□ 11 Montaż telewizora na ścianie. 13 KD-85/75XG85□□, KD-75XG87□□ 13 KD-65/55XG87□□, KD-65/55XG85□□ 15 Sprawdzenie kompletności montażu. 18 Pozostałe informacje 18 Specyfikacja 18

Procedura montażu różni się w zależności od modelu telewizora.

Należy użyć uchwytu ściennego SU-WL450 w celu montażu telewizora na ścianie.

Uwaga

• Wykręcone śruby przechowywać w bezpiecznym miejscu, z dala od dzieci.

Przygotowanie do montażu

• W czasie instalacji należy mieć do dyspozycji Instrukcję telewizora oraz Przewodnik ustawień.
• Przygotować śrubokręt Phillips pasujący do śrub. Wybrać odpowiednie śruby.
• Przygotować co najmniej cztery śruby o średnicy 8 mm oraz cztery śruby o średnicy 5 mm lub odpowiedniki (niedostarczone). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.

Sprawdzenie elementów

Dostarczone z uchwytem SU-WL450

• Sprawdzić, czy wszystkie elementy zostały dostarczone.

A Podstawa (20) (1) B Kółko (2)
◎ PSW 6x20 (4)◎ PSW 4x20 z tuleja (2)
◎Pod.§radka dystansowa (20) (2)	◎Pasek (1)
◎Tuleja (20) (M4) (2)	◎PSW 4x20 (2)
◎Adapter podstawy (2)	◎PSW 4x10 (8)
◎Pod.§radka dystansowa (60) (2)	◎PSW 6x50 (2)
◎Tuleja (M4) (2)◎PSW 4x50 (2)

Wybór śrub.

1 Wybrać miejsce montażu.

Upewnić się, że na ścianie jest wystarczająco dużo miejsca, a także że ściana jest w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora.

Zapoznać się z poniższą tabelą dotyczącą montażu telewizora na ścianie. Ciężar telewizora można sprawdzić w jego instrukcji.

Standardowy montaż Płaski montaż Środkowy punkt ekranu

Jednostka: mm

Nazwa modelu	Wymiary monitora		WymiarŚrodkowyekranu		Długość dla montaź
	a	b	c	d	e
					Standardowy montaź	Plaski montaź
KD-85XG85☐☐	1909	1097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Uwaga

• Wartości podane w tabeli mogą się różnić minimalnie w zależności od instalacji.
• Po zamontowaniu telewizora na ścianie może być on lekko przechylony do przodu.

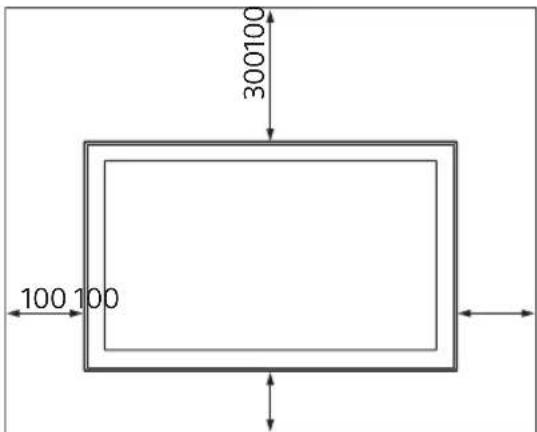

Zapewnić odpowiedni odstęp pomiędzy telewizorem a sufitem i wystającymi elementami, jak pokazano poniżej.

Jednostka: mm

• Aby zapewnić prawidłową wentylację i zapobiec gromadzeniu się kurzu lub brudu:
• Nie umieszczać telewizora płasko ani nie montować spodem do tyłu, ekranem do ściany lub z boku.
• Nie umieszczać telewizora na półce, dywanie, łóżku lub w szafce.
• Nie zakrywać telewizora tkaninami, takimi jak zasłony, ani innymi przedmiotami, takimi jak gazety.
• Nie montować telewizora w poniższy sposób.

Zablokowana cyrkulacja powietrza.

Uwaga

• Jeśli kable mają być prowadzone w ścianie, wykonaj otwór na kable w ścianie przy zabezpieczeniu montażu.

Aby zapobiec zaciśnięciu kabli, otwór w ścianie powinien zostać wykonany poza zewnętrznym obwodem podstawy (20) A, adaptera podstawy 1 i podkładki dystansowej (20) E, podkładki dystansowej (60) K.

2 Wybierz sposób montażu na ścianie. Odległość tylnej części telewizora do ściany należy wybrać, jak pokazano poniżej.

2-a Standardowy montaż

2-b Płaski montaż

Patrz tabela w kroku 1.

OSTRZEŻENIE

Gdy wybrany zostanie wariant 2-b, dostęp do panelu tylnego będzie ograniczony.

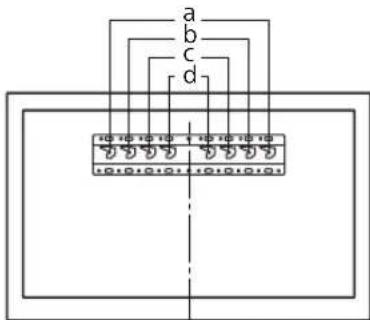

3 Zapoznaj się z poniższą tabelą w celu sprawdzenia położenia montażu adaptera podstawy. W przypadku wybrania wariantu 2-b należy pominąć ten krok.

Nazwa modelu Położenie haka
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Zamocuj adapter podstawy ① za pomocą śruby (PSW 4x10) ⑧ do podstawy (20) ⑧ w przypadku wybrania wariantu 2-a.

4 Określ położenie śrub do montażu podstawy (20) A.

Patrz specyfikacja na stronie 18. W przypadku wybrania wariantu 2-a należy użyć pozycji otworów dla adaptera podstawy ①.

OSTRZEŻENIE

• Ściana, na której ma zostać zamontowany telewizor, musi być w stanie unieść ciężar co najmniej czterokrotnie większy od ciężaru telewizora (ciężar telewizora jest podany w instrukcji).
• Określić nośność ściany, na której ma zostać zamontowany telewizor. W razie potrzeby odpowiednio wzmocnić ścianę.

Montaż podstawy do ściany

Użyć czterech lub więcej śrub o średnicy 8 mm lub odpowiedników (niedostarczone). Wkręcić śruby w otwory adaptera podstawy 1 z podstawą (20) A (tylko 2-a). Zamontować podstawę (20) poziomo na ścianie.

Przygotowanie do montażu telewizora

Informacja na temat montażu na podstawie podano w Przewodniku ustawień.

KD-85/75XG85□□, KD-75XG87□□

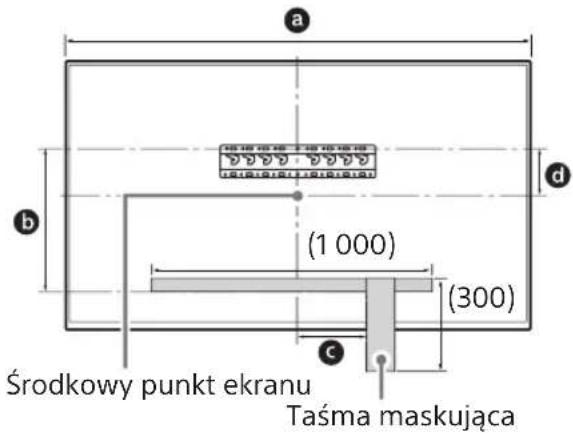

1 Zaznacz.

• Użyj taśmy maskującej lub podobnego rozwiązania (brak w zestawie), aby oznaczyć położenie telewizora w pobliżu podstawy lub adaptera podstawy. Użyj poniższej tabeli.

Jednostka: mm
Nazwa modelu	Długość dla oznaczenia		Wymiar sądkowy ekranu
	a	b	c
KD-85XG85☐☐	1909	683	200 251
KD-75XG87☐☐	1673	468	200 107
KD-75XG85☐☐

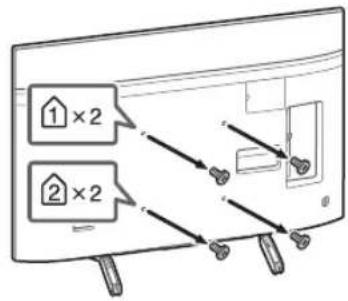

2 Odkręć śruby z tyłu telewizora.

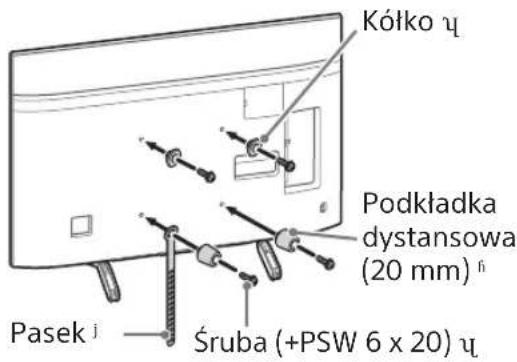

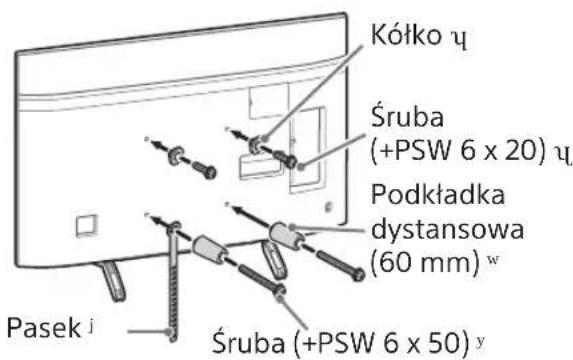

3 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją A „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

• Przymocuj prawidłowo elementy uchwytu za pomocą śrub.
• Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}.
• Przechowuj użyte lub nieużywane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachowaj instrukcję do wykorzystania w przyszłości.

Montaż standardowy (2-a)

Montaż płaski (2-b)

Uwaga

• W przypadku tego typu montażu nie jest możliwe użycie niektórych złączy z tyłu telewizora.

4 Podłączyć niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

• Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi.
• Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu na nie.

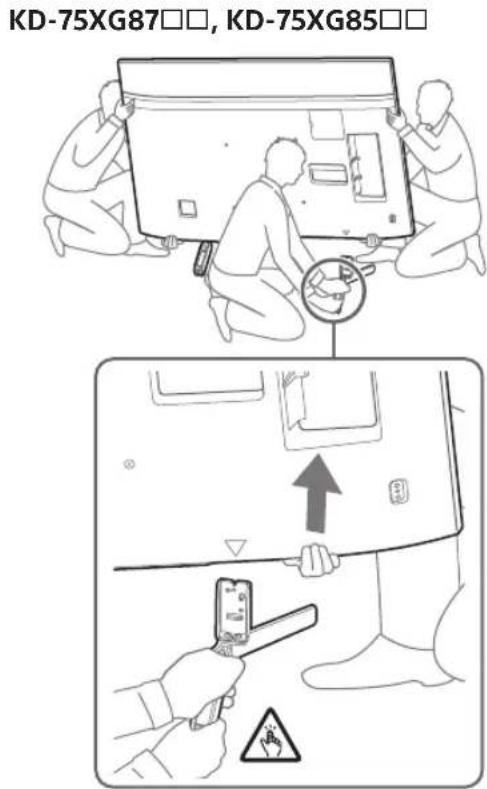

5 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

KD-85XG85□□

• Powtórz poprzednią czynność i usuń drugi bok podstawy.

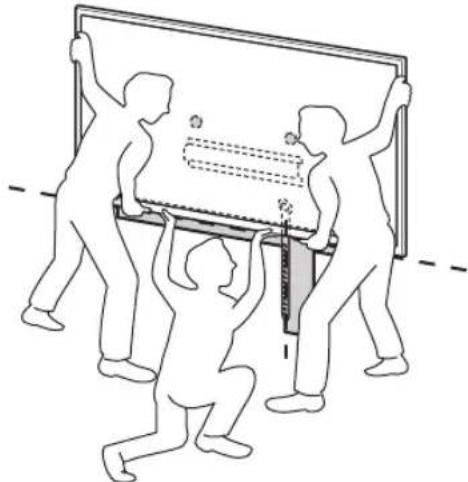

Uwaga

• Odłączenie podstawy wymaga współdziałania co najmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo jest ją przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-65/55XG87yy,

KD-65/55XG85yy

1 Odkręć śruby z tyłu telewizora.

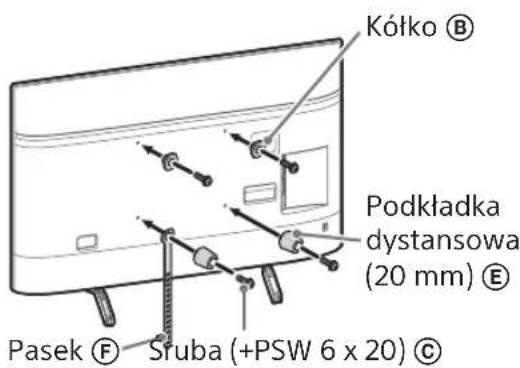

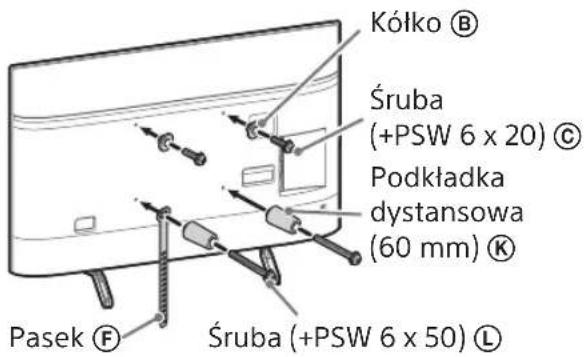

2 Przymocuj elementy uchwytu dla uchwytu ściennego. Sprawdź elementy uchwytu zgodnie z sekcją „Dostarczone z uchwytem SU-WL450” w rozdziale „Sprawdzenie elementów” na stronie 5.

Uwaga

Przymocuj prawidłowo elementy uchwytu za pomocą śrub. Jeśli używany jest śrubokręt elektryczny, należy ustawić moment obrotowy na ok. 1,5 N·m {15 kgf·cm}. Przechowuj użyte lub niewykorzystane elementy w bezpiecznym miejscu, aby móc z nich skorzystać w przyszłości. Zachowaj instrukcje do wykorzystania w przyszłości.

Standardowy montaż (2-a)

Płaski montaż (2-b)

Uwaga

W przypadku systemu użyj nowych śrub do telewizora.

3 Podłącz niezbędne kable do telewizora.

Kable należy podłączyć przed zamontowaniem telewizora na ścianie. Po zamontowaniu telewizora podłączenie kabli będzie niemożliwe. Patrz instrukcja dołączona do telewizora.

Uwaga

Prowadzenie przewodów w ścianie należy zlecić licencjonowanemu kontrahentowi. Przed montażem na ścianie powiąż kable połączeniowe, aby zapobiec nadepnięciu na nie.

4 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

• Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób. Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń lub fizycznego uszkodzenia telewizora. - Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora. - Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

• Lokalizację kółek ⑧ do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór przy..." na stronie 7.
• Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przyjęć podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor za pomocą obu rąk. Pamiętaj, aby pozycja paska (F) i spodu telewizora zgadzała się z oznaczeniami taśmy maskującej.
• Przenieść odbiornik w trzy osoby. Ta, która jest z przodu, ustali właściwą pozycję urządzenia.

• Zachowaj najwyższą ostrożność podczas montażu telewizora na ścianie. Zwłaszcza osoba podpierająca urządzenie od dołu musi uważać, aby telewizor nie upadł, co może spowodować poważne obrażenia ciała, a nawet doprowadzić do śmierci.

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś je na kołkach ⑧ zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiema rękami i delikatnie zawiesić na kołkach ⑧ zamocowanych do tylnej części telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

• Po zamontowaniu odbiornika na ścianie, zdejmij ze ściany taśmę maskującą i pozostałe oznaczenia.

2-a

↓

↓

↓

2-b

↓

↓

↓

OSTRZEŻENIE

• Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

• Naciągnąć pasek (F) i zamocować go mocno do ściany.

Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

• Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on dobrze zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

KD-65/55XG87□□，KD-65/55XG85□□

1 Umieść telewizor.

• Lokalizację kółek (B) do zawieszania na podstawie lub adapterze podstawy znajdziesz w tabeli w sekcji „Wybór montażu", krok 3. na stronie 7. Pamiętaj, aby tylna ścianka telewizora dotykała podstawy lub przyjęcia podczas unoszenia urządzenia.

Uwaga

• Trzymaj mocno telewizor za pomocą obu rąk.

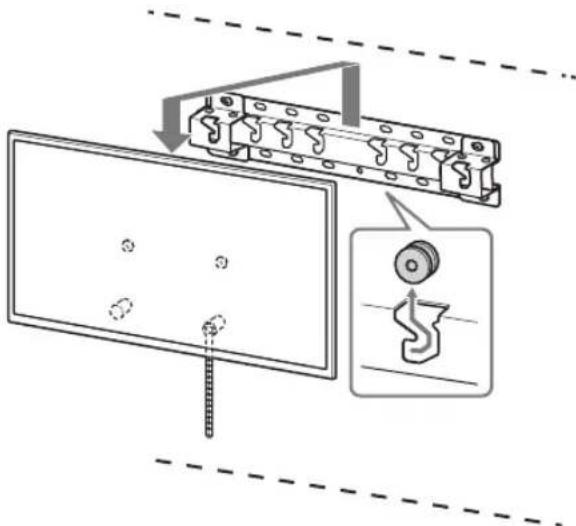

2 Zamontuj telewizor na podstawie lub adapterze podstawy.

• Delikatnie wsuń urządzenie w podstawę lub adapter podstawy i zawieś je na kółkach (B) zamocowanych w tylnej części odbiornika, zgodnie z kształtem otworów.
• Przytrzymać mocno telewizor dwiema rękami i delikatnie zawiesić kółka ⑧ zamocowane do tylnej ściany telewizora na podstawie, zgodnie z kształtem otworów.
• Powoli odsuń ręce, aby mieć pewność, że telewizor nie spadnie.

2-a

2-b

↓

↓

OSTRZEŻENIE

• Do przenoszenia telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

3 Zapobieganie odchylaniu się dolnej części telewizora.

• Naciągnąć pasek (F) i zamocować go mocno do ściany.

Użyć śruby o średnicy 5 mm lub odpowiednika (niedostarczona).

Uwaga

• Spróbować delikatnie pociągnąć telewizor do siebie, aby sprawdzić, czy jest on prawidłowo zamontowany. Jeśli telewizor poruszy się, oznacza to, że nie jest prawidłowo zamontowany i należy mocniej naciągnąć pasek (F).

Sprawdzenie kompletności montażu

Sprawdzić następujące pozycje.

Czy koła są pewnie osadzone w podstawie lub adapterze podstawy. Czy przewód i kable nie są skręcone ani zaciśnięte. Czy pasek F nie jest luźny.

OSTRZEŻENIE

• Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostała informacja

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

OSTRZEŻENIE

• Do demontażu telewizora potrzebne są co najmniej dwie osoby (co najmniej trzy dla ekranów powyżej 75 cali).

Specyfikacja

Wymiary: (ok.) [mm]

a:400

b:300

c:200

d:100

e:80

f:480

g:100

h1:20 (przypadek 2-b)

h2:60 (przypadek 2-a)

Ciężar (tylko podstawa): (ok.) [kg] 0,8

Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia.

Ustaw telewizor, nie narażaj go na wstrząsy.

Jeśli telewizor zostanie poddany wstrząsom, może spaść lub się zepsuć. Może to spowodować obrażenia.

Telewizor należy ustawić na ścianie, która jest zarówno prostopadła do podłogi, jak i równa.

W przeciwnym razie telewizor może spaść i spowodować obrażenia.

Po ustawieniu telewizora dokładnie zamocuj przewody.

Jeśli ludzie lub przedmioty zaplączą się w przewodach, może to spowodować obrażenia u ludzi lub uszkodzić telewizor.

Nie ściskaj przewodu zasilającego ani kabla połączeniowego.

Jeśli przewód zasilający lub kabel połączeniowy zostanie wciśnięty między wspornik a ścianę lub zostanie siłą zgięty lub skręcony, wewnętrzne przewody mogą się odsłonić i spowodować zwarcie lub porażenie prądem. Może to spowodować pożar lub porażenie prądem.

Śruby do mocowania wspornika do ściany nie są dołączone do zestawu.

Podczas mocowania wspornika ściennego używaj śrub odpowiednich do materiału i konstrukcji ściany.

Spis treści

Przygotowanie do instalacji 5

Przegląd części 5

Wybór miejsca instalacji 6

Mocowanie podstawy do ściany......8

Przygotowanie do instalacji telewizora 9

KD-85/75XG85□□，KD-75XG87□□ 9

KD-65/55XG87□□，KD-65/55XG85□□ 11

Mocowanie telewizora do ściany.13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Upewnij się, że instalacja została pomyślnie

zakończona 18

Inne informacje. 18

Specyfikacje. 18

Mocowanie telewizora do ściany

Proces instalacji jest różny dla każdego telewizora.

• Sprawdź, czy wszystkie części są dołączone.

A Podstavek (20) (1) B Škripec (2)
◎ Vijak 6x20 (4) ⊕ Vij	jak 4x20 s pušo (2)
◎ Distančnik (20) (2) F Jermen (1)
◎ Puša (20) (M4) (2) H Vijak 4x20 (2)
①Prilagodilnik podstavka (2)	◎ Vijak 4x10 (8)
◎ Distančnik (60) (2) L Vijak 6x50 (2)
◎ Puša (M4) (2) N Vij	jak 4x50 (2)

Wybór miejsca instalacji

Sony dnilnepepi yuin

OcbkypbifbHbOpHaTyfKaTeKiniKTI Tpyde TaXkpin6e KaKet. OPhaty KMyBlcTapBn Kayinc3 TypDe opBnHay yuHn OcbHyckaybIKbTOnbIK OkBn UbfbHb3.Sony Dpybc KondaHbay Hemec DaPbC OpHnaty CandapBnAH 60Ban3aBmDapRa HEmec XkapakTaKa kayantbEMec.OpATKaHN H KeiH TybHbUfaOcb HyckaybIKbTb 6epH3.

Ocb naaanaHy HcyaybIbI eHIMH dypbic KOndaHbIybIHNe3aKbIMdb Bonbpimayra Kaeketti anbHanyuapanapBn KepcTei. Ocb HcyaybIKbTbTONbIK OkblbIFin EHHdI dybc KOndaHbHbI3.BonaawkTa aknapaany yuiH cOb HcyaybIKbTb KonjckTimdj Kepne caKaTaHbI3.

Sony eHimdepi kayinci3dkti eckepe Otbpbin kacananfah. EHHmepd npbck oondahbnmaaca, ept, TOK cory, EHIMH Knaybl Hemece OHbl NaKbpy caandpaHbH aybp jkapakatKaekenyi Mymkh. OcbHnda KaFdnapdbH anbH any yuH anbH any wapapanabH kapaHb3.

OhMHH KIHy MeH Utpnx-KoDbHaJa Utpnx-KoD TaH6acBbHn KoBky KeNeci fOpMaTa KepeCinei: XKOK / MM, MyHa ZKOKK - JbM MM -eHIpic Mezirni.

KaazkCTaH XepiHderI TybHybIapdbH taBIM-TanaTAPbH Ka6bIaNayy yKeINTeTI YbIM《COHN 3NeKTPOHnKc》AK KaazkCTaHaDaBt EKnDiir,050010,KaazkCTaH Pecny6nKacbI,AnMaTb K,DocbTk DaHfblbl, 117/7y

Ehipyui: CoHn BnKnyan PpOaKTc INK.

EhpiMeKekKaB:2-10-1OcAnu Hharaba-Ky Tokno,141-8610 Kaonn

Keen OanbI KepiHderi WeteNn Ekenyui COnn 3neKToPOnKcAK,Pecei,123103, Mockey,KapamBwBckmEtnkeeeci,6

KbtaaJdaXacanfah

A6AIBOJIbIHbI3!

Aphai kypbInfbinap

Ka6bIprara 6eKity KpOHwTeHnI TeEaDapra apHaJrAn KpyBnIbApMeH 6ipre KOndany yuHxacanran. Ka6bIprara opHaTaBH KpOHwTeHnDi naiDaanahya 6oNaTbHbN TeKepey yuHIn TseEaDapra apHaJrAn AnbIKtAmabk Hcyckay 6eIMin KapaHb3.

TytbHywbinap ywiH

ECKEPTY

Ocb andbn any wapapanpbl caKaTImaca, ept, TOK cory Hemece KpybIbnBhlh KnyaBly candpaBHnAH aybp xapaKaTka Hemece enIMRe okenyi MYMkhH.

OpHaTy JxMbICTapbIH JIuueH3nrcbl6ap MePdiirepnpjXacaybl KepeK XHe KypblfBihbl OpHaTy Ke3iHde KiUKeHTa 6aJanaIapdbla aIbIC yCTaHbI3.

Ka6biprafa6eKITy KPOHTeHI HEmece TeneiIap dpybcOpHaTbIMmaca,KeNeci Ka4dainap 6oByI yMmKIn. MuChE3nucb6ap Merdirepnp OAty7 KMybCTapbH Kypr3e anatbHbDfBHa Ke3XetKl3HJ3.

TeIeIaIap KIyIan, DeHEnH KeRepyi HeMece cyIbIKcekIi dyIbp JApakAtTapra eKenyI yMMyKIIH. Kablpfara6ekity KpOHHTeHI opHaTbIaTHi Kaibpfa Tpyakcb3, KcBbK Bonca HeMece eEHe rne neprenHnkyunbp Obnmaca, Kypan Kynan, japaKaTaK He MyNtIKTH 3aKbIMdaHybHa eKeenyI MyMkiH. Ka6bpfa TeNeiDapbH caImaFbIHah TepTe cce aybp cankMaKbTI KeTepe aByI kaxet. (CaImaFbH TKcepeyuiH TeNedapdbH AHyktaMaBbIK Hcyckay 6eIMMH KapaHb.) Kabiprafa 6eKiTI KPOHHTNI Ka6biprafa 6eKITINMece, KypaI KynI, XkapakTaKa Hemece MyiIKTHaKbIMdAhybHa eKenyI MYMKIH.

Banap yuin

Bananapra Teneiunap yctine uibiyar pykcat 6epmeh. -yaKxa6bIbIbTapBn 6bnanapdAnaynakYCTaHbI3,xyTbIN KOIMacBH.

TeJeIaPbI TaBImaIay HeMece 6eKeTey KMbICTapbIH IuueH3nrcbI 6ap MePdirepJep JacaybI KepeK.

JIuehen3nBapMepdirepnpdenBacka adamdapTeleHdapdbTacbImandaCahMece BeuWeKeTce,ONKUan,XapaKaTkaHeMece MynIKTH3aMbMaHaNyBaHaeKenyiMymKIn. TepeHdApEki HeMeceOaN KeN aAM (75JIOmMDXeHcEoADHyKeH TepeHdAp XHHaftbyUWHiYHEmeceOaNKeN aAM) TaCbMaIaayra HeMeceUwYe MymKinhikTepi XeTeIHdirH TekepeiH3.

TeJeIaapbl 6eKITKeHHeH KeiH 6ypaHaapblxHe T.6. 6ocatnaHbI3.

Erep conai icteiH 60ncab13, teneiIap KnyaybI HeMece MynIKTIh 3akBIMdaHaHybl MyMkiH.

Ka6biprara 6ekity KpoHwTeHHin 6eJweKTepi aybICTbIPMaHbI3.

Erep conai icTeiTH 60ncaHb3, Ka6blprafA 6eKITy KPOHHTeHI KnyaHi Hemece MyNIKTIH 3aKbIMdHaHy MyMkiH.

ApaHbI KypblfBdaH 6acka Kypalbl 6ekitneHi3.

Ocb kbipfara 6ikity kpohwtehi te neleapdan baca zatty kolanabiz. Telepdarby solta/ onga, zhoary/temen wakamnabiz.

Eger solai istei bolsauyz, telepar kuluu nemese mulktin zakbimdany mymkin.

Teleparga suienbeniz nemese asylyn turmanyz.

Teleparga suiensiz de asylyn tursa, ol sizge kulan, auyr karakat anylyz mymkin.

Abai bolnyz!

Osy alnyu aparatyn saktaasa, karakat alynyz nemese mylk zakbimdany mymkin.

Sony dnilpeper uyin

ESKERTU

Kelesi nskaynaklar tek sony dnilpeperine arnalgan. Korgarda berilgen andyn any sharaparyn by nbygyz zhe osy krylyk ornaty, oaf zhe ktim hasau, ony tkereu kezinde asa nazar auyrbanyz.

Kabyrraga bekitu kronwtehi

Telepdarby

buryptary ne kaptaly kabyrga betine shygyn turatyn oryndarga ornatynyz.

Kabyrraga bekitu kronwtehinin terepdarby buryptary ne kaptaly kabyrga betine shygyn turatyn bagan sekindi oryndarga ornatyn. Aam nemese basa zat terepdarby shygyn turatyn buryptary ne kaptalyna soks, on zharatyn nemese mylk zakbimdany mymkin.

Ocb kbipfara 6ikity kpohwtehi te neleapdan baca zatty kolanabiz. Telepdarby solta/ onga, zhoary/temen wakamnabiz.
