Produkto tipas	LED 4K televizorius
Prekės ženklas	Sony
Modelis	Bravia KD65XG8577
Ekrano dydis (įstrižainė)	65 colių (165 cm)
Ekrano matmenys (P x A)	1450 x 836 mm
Televizoriaus svoris	Nenurodyta instrukcijoje
Maitinimas	220-240 V kintamoji srovė, 50/60 Hz
Energijos suvartojimas	Nenurodyta
Pagrindinės funkcijos	Išmanusis televizorius, HDR, suderinamumas su Sony SU-WL450 sieniniu laikikliu (standartinis arba plonas montavimas)
Sieninio laikiklio suderinamumas	Sony SU-WL450 (specifinis sieninis laikiklis)
Montavimas ant sienos	Rekomenduojama atlikti sertifikuotam Sony montuotojui; reikia mažiausiai 4 varžtų, kurių skersmuo 8 mm
Priežiūra ir valymas	Nuvalykite minkšta sausa šluoste; nenaudokite abrazyvinių priemonių
Saugumas	Nemontuokite ant nestabilios sienos; tinkamai pritvirtinkite fiksavimo diržą; montavimo metu vaikus laikykite atokiau
Atsarginės dalys ir taisomumas	Dėl remonto kreipkitės į įgaliotą Sony prekiautoją
Bendra informacija	496 puslapių instrukcija prieinama prancūzų kalba; sieninis laikiklis parduodamas atskirai

Dažnai užduodami klausimai - Bravia KD65XG8577 SONY

Kokie priedai tiekiami su SU-WL450 sieniniu laikikliu?

Laikiklis tiekiamas su pagrindu (20), dviem skriemuliais, varžtais (PSW 6x20, PSW 4x20, PSW 4x10, PSW 6x50, PSW 4x50), tarpinėmis (20 ir 60), diržu, movomis ir pagrindo adapteriu. Visą sąrašą žr. instrukcijoje.

Ar galiu televizorių montuoti vienas?

Ne, Sony primygtinai rekomenduoja kreiptis į sertifikuotą montuotoją. 65 colių televizoriams reikia mažiausiai dviejų žmonių, o 75 colių ar didesniems – trijų.

Kokie tikslūs televizoriaus matmenys montuojant ant sienos?

Modelio KD-65XG85 ekrano matmenys yra 1450 mm (plotis) x 836 mm (aukštis). Atstumas nuo ekrano centro iki krašto yra 99 mm. Išsamesnę informaciją žr. instrukcijos lentelėje.

Kokių įrankių reikia montavimui ant sienos?

Jums reikės kryžminio atsuktuvo, keturių 8 mm skersmens varžtų ir vieno 5 mm varžto (nepridedami), pritaikytų prie sienos medžiagos. Taip pat rekomenduojamas gulsčiukas.

Kaip pritvirtinti fiksavimo diržą po televizoriumi?

Sumontavę televizorių ant laikiklio, įtempkite diržą (F) ir tvirtai pritvirtinkite prie sienos naudodami 5 mm varžtą. Švelniai patraukite televizoriaus apačią, kad patikrintumėte, ar jis nejuda.

Ar galiu naudoti universalų sieninį laikiklį?

Instrukcija skirta konkrečiai Sony SU-WL450 laikikliui. Kitų laikiklių naudojimas gali sukelti kritimo pavojų. Sony rekomenduoja naudoti tik nurodytus laikiklius.

Kokios saugumo taisyklės turi būti laikomasi montuojant?

Siena turi atlaikyti bent keturis kartus didesnį svorį nei televizoriaus. Nemontuokite ant pasvirusio ar nestabilaus paviršiaus. Įsitikinkite, kad kabeliai nėra užspausti ir užtikrinta oro cirkuliacija.

Kaip nuvalyti televizoriaus ekraną?

Dulkes šalinkite minkšta sausa šluoste. Venkite cheminių medžiagų, vandens ir šiurkščių skudurų, galinčių subraižyti paviršių.

Ar televizorius suderinamas su plonu sieniniu montavimu?

Taip, SU-WL450 laikiklis leidžia ploną montavimą (2-b), sumažinant tarpą tarp televizoriaus ir sienos. Atkreipkite dėmesį, kad prieiga prie galinių jungčių gali būti ribota.

Kur galiu rasti pilną televizoriaus instrukciją?

Instrukciją galima nemokamai atsisiųsti iš svetainės notice-facile.com. Ją sudaro 496 puslapiai ir ji yra prancūzų kalba. Kitos kalbos prieinamos paprašius.

NAUDOJIMO INSTRUKCIJA Bravia KD65XG8577 SONY

Televizoriaus montavimui prie sienos naudokite sieninį montavimo kronšteiną SU-WL450.

Pastaba

Oro cirkuliacija yra blokuojama.

Pastaba

Jei norite laidus vesti per sieną, prieš montuodami padarykite sienoje angą ir įkiškite laidus. Kad nesuspaustumėte laidų, padarykite sienoje angą šiek tiek į šoną nuo pagrindo (20) A, pagrindo adapterio 1 ir tarpiklių (20) E, tarpiklių (60) K perimetro.

Žr. televizoriaus komplekte esančią nuorodų vadovą.

Pastaba

Laidų vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite laidus, kad prieš montuodami prie sienos negalėtumėte ant jų užlipti.

5 Atjunkite nuo televizoriaus stalo stovą.

• Nuimkite stalo stovo puses po vieną. Tvirtai laikykite stalo stovą abiem rankomis, kol padėjėjai kelia televizorių.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stalo stovo pusę.

Pastaba

Norint atjungti stalo stovą, reikia mažiausiai trijų žmonių pagalbos. - Stalo stovo negalima atjungti nuo televizoriaus per didele jėga, nes taip televizorius gali nukristi ir sukelti traumų arba sugadinti televizorių. - Atliekant darbus su stalo stovu, būkite atsargūs, kad išvengtumėte televizoriaus pažeidimų. Jei stalo stovas nėra pritvirtintas, būkite atsargūs keldami televizorių, nes stovas gali apvirsti ir sukelti traumų. Būkite atsargūs nuimdami stalo stovą nuo televizoriaus, kad išvengtumėte televizoriaus apvirtimo ir paviršiaus, ant kurio stovi televizorius, sugadinimo.

KD-65/55XG87□□,

KD-65/55XG85□

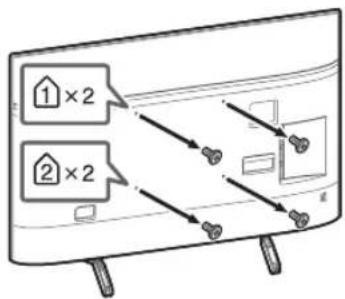

1. Atsukite televizoriaus gale esančius varžtus.

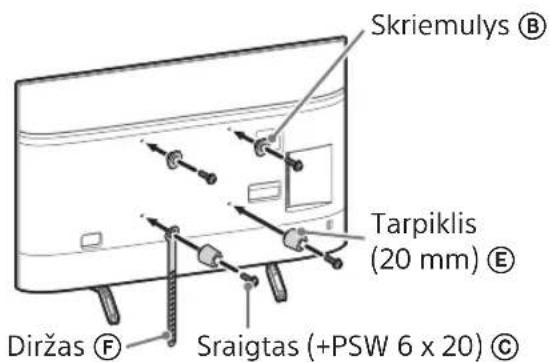

2. Pritvirtinkite sieninio laikiklio tvirtinimo elementus. Patikrinkite tvirtinimo elementus, žr. 5 puslapio skyrių "Detalių patikrinimas" skyrių "Komplektas SU-WL450".

Pastaba

Žr. televizoriaus komplektacijoje esančią atsauces rokasgrāmatą.

Pastaba

Kabelių vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite jungiamuosius kabelius, kad nebūtų galimybės ant jų užlipti prieš montuojant prie sienos.

4. Atjunkite nuo televizoriaus stalo stovą.

Nuimkite stalo stovo puses po vieną. Tvirtai laikykite stalo stovą abiem rankomis, kol padėjėjai pakels televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stalo stovo pusę.

Pastaba

Norint atjungti stalo stovą, reikia bent trijų žmonių pagalbos. Stalo stovo negalima atjungti nuo televizoriaus per jėgą, nes taip televizorius gali nukristi ir sukelti traumų arba televizoriaus pažeidimų. Atliekant veiksmus su stalo stovu, būkite atsargūs, kad išvengtumėte televizoriaus pažeidimų. Jei stovas nėra pritvirtintas, būkite atsargūs keldami televizorių, nes stovas gali apvirsti ir sukelti traumų. Būkite atsargūs nuimdami stalo stovą nuo televizoriaus, kad televizorius neapvirstų ir nepažeistų paviršiaus, ant kurio jis stovi.

Televizoriaus pritvirtinimas prie sienos

KD-85/75XG85□□, KD-75XG87□□

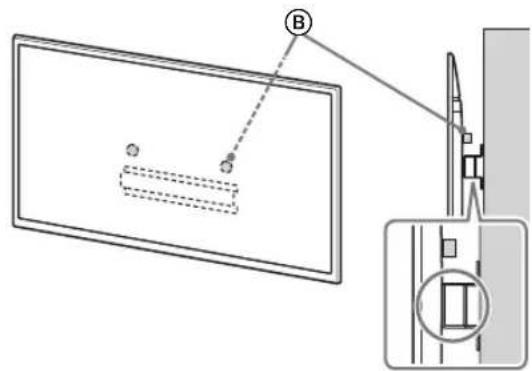

1 Pakelkite televizorių.

Norėdami įstatyti tris kabliukus B, skirtus pakabinti ant pagrindo arba pagrindo adapterio, žr. 7 puslapyje esančią lentelę, nurodytą 3 veiksme „Vietos pasirinkimas“. - Laikydami televizorių, įsitikinkite, kad jo galinė dalis liečia pagrindą arba pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių abiem rankomis ir įsitikinkite, kad virvė F ir televizoriaus apačia sutampa su dažytojo juosta. - Neškite televizorių atsargiai ir leiskite vienam asmeniui, esančiam priešais televizorių, vadovauti, kad sureguliuotų padėtį.

• Būkite atsargūs montuodami televizorių prie sienos, ypač tai taikoma asmeniui, kuris palaiko televizorių iš apačios – televizorius gali nukristi, sukeldamas sunkius sužalojimus ar net mirtį.

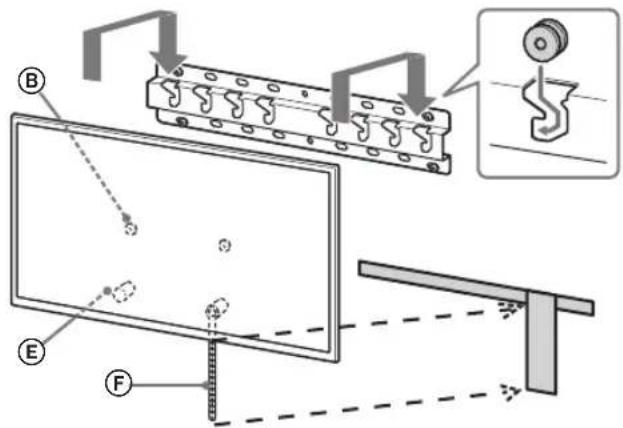

2 Uždėkite televizorių ant pagrindo arba pagrindo adapterio.

Atsargiai stumkite televizorių žemyn ir įstatykite prie televizoriaus galinės dalies pritvirtintus kabliukus ⑧ į pagrindą arba pagrindo adapterį, kad jie atitiktų angų formą. - Po televizoriaus sumontavimo prie sienos patikrinkite, ar kabliukai ⑧ yra tvirtai pritvirtinti prie pagrindo arba pagrindo adapterio. - Lėtai atleiskite rankas, kad įsitikintumėte, jog televizorius nekrenta.

• Po televizoriaus sumontavimo prie sienos nuimkite dažytojo juostą ar kitą naudotą medžiagą nuo sienos.

2-a

2-b

ĮSPĖJIMAS!

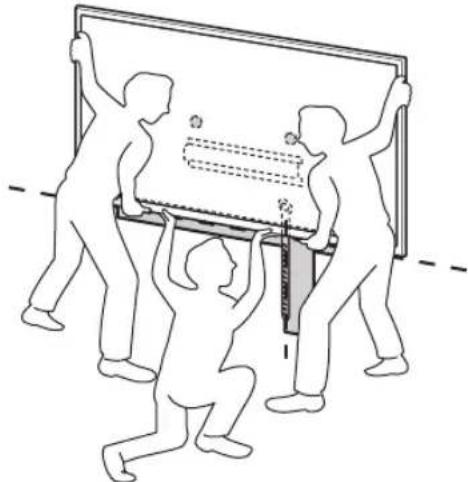

• Užtikrinkite, kad nešant televizorių jį laikytų bent du asmenys (bent trys asmenys, jei televizoriaus ekranas yra 75 colių ar didesnis).

3 Nelenkite televizoriaus apačios.

• Suimkite virvės (f) galą ir tvirtai pritvirtinkite jį prie sienos.

• Naudokite 5 mm skersmens varžtą arba lygiavertį (į komplektą neįeina).

Pastaba

• Naudokite 5 mm skersmens varžtą arba lygiavertį (komplekte nėra).

Pastaba

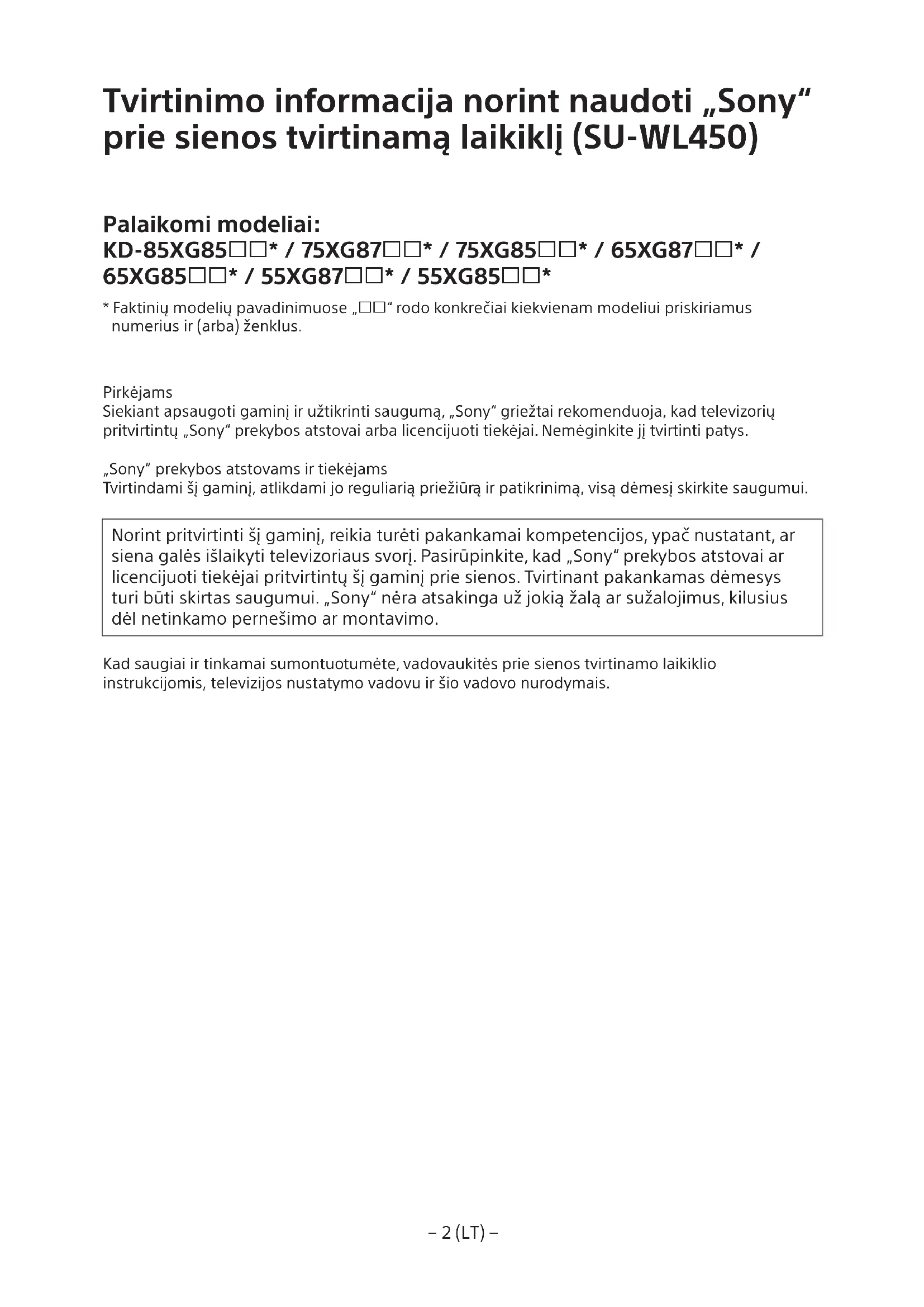

Montavimo informacija, skirta naudoti „Sony“ prie sienos tvirtinamą laikiklį (SU-WL450)

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Faktinių modelių pavadinimuose „☐☐“ rodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

Pirkėjams

Siekiant apsaugoti gaminį ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

„Sony“ prekybos atstovams ir tiekėjams

Tvirtindami šį gaminį, atlikdami jo reguliarią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šį gaminį, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizijos nustatymo vadovu ir šio vadovo nurodymais.

Sauga

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Dėl montavimo kreipkitės į „Sony“ prekybos atstovus ar licencijuotus tiekėjus, o montavimo metu ypatingą dėmesį skirkite saugai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo arba montuojant kitus, nei nurodyti, gaminius. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

"Sony" prekybos atstovams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. "Sony" nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus atiduokite šį vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu, ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų atsitikimų. Atidžiai perskaitykite šį vadovą ir teisingai naudokite gaminį. Pasilikite šį vadovą, kad galėtumėte jį peržiūrėti ateityje.

"Sony" gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį, gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DĖMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais televizoriais galima naudoti prie sienos tvirtinamą laikiklį, žr. Nuorodinį vadovą.

Pirkėjams

ĮSPĖJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV sumontuoti netinkamai, gali įvykti toliau nurodyti nelaimingi atsitikimai. Įsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

TV gali nukristi ir rimtai sužaloti – galite patirti sumušimų arba lūžių. - Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, įrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV. (Norėdami sužinoti televizoriaus svorį, žr. jo Nuorodinį vadovą.) - Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, įrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atliktų ne licencijuoti tiekėjai, TV gali nukristi ir sužaloti arba sugadinti turtą. Užtikrinkite, kad televizorių neštų ar išmontuotų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Sumontavę TV, neišsukite sraigtų ar kt. dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos įrangos, išskyrus nurodytą gaminį.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV kairėn / dešinėn arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DĖMESIO

Nesilaikant toliau nurodytų atsargumo priemonių, galima susižaloti arba sugadinti turtą.

Valydami gaminį ar atlikdami jo techninę priežiūrą, neveikite jo per didele jėga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Atsargumo priemonės

• Jei televizorių, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už televizoriaus ar virš jo gali nublukti arba tapetai gali atšokti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuėmus prie sienos prisukamą laikiklį, sienoje liks varžtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jį veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

"Sony" prekybos atstovams

ĮSPĖJIMAS

Toliau nurodytos instrukcijos skirtos tik "Sony" tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur televizoriaus kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur televizoriaus kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliudytų išsikišusį televizoriaus kampą ar šoną, šis gali sužeisti arba sugadinti turtą.

Nemontuokite televizoriaus virš oro kondicionieriaus arba po juo.

Jei ant televizoriaus laša vanduo arba jį ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį arba televizorius gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiame vadove pateiktų instrukcijų.

Jei kuris nors varžtas atsilaisvintų ar iškristų, prie sienos tvirtinamas laikiklis gali nukristi ir sužeisti arba sugadinti turtą. Įsitikinkite, kad naudojate sienos medžiagai tinkamus varžtus ir patikimai pritvirtinkite įrangą keturiais ar daugiau 8 mm skersmens (arba atitinkamais) varžtais.

Tiekiamus varžtus ir priedų dalis naudokite tinkamai, laikydamiesi šiame vadove pateiktų instrukcijų. Jei naudojate pakaitalus, televizorius gali nukristi ir ką nors sužaloti arba sugesti.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiame vadove pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, TV gali nukristi ir sugesti arba ką nors sužaloti.

Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir sugesti arba ką nors sužaloti.

Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.

Sutrenkus TV, jis gali nukristi arba perlužti. Taip galima susižaloti.

Įsitikinkite, kad TV montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, TV gali nukristi ir sužaloti.

Teisingai sumontavę TV, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis būtų prispaustas tarp įrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali išlįsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklį, naudokite sienos medžiagai tinkančius sraigtus.

Turinys

Pasiruošimas montuoti. 5

Dalių patikrinimas. 5

Montavimo vietos pasirinkimas 6

Pagrindo montavimas prie sienos 8

Pasiruošimas tvirtinti TV. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

TV tvirtinimas prie sienos. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Montavimo darbų užbaigimo

patvirtinimas 18

Kita informacija 18

Techniniai duomenys. 18

TV montavimas prie sienos

Montavimo procedūra skiriasi priklausomai nuo TV.

Norėdami pritvirtinti televizorių prie sienos, naudokite prie sienos tvirtinamą laikiklį SU-WL450.

Pastaba

• Išsuktus sraigtus būtinai laikykite saugioje, vaikams nepasiekiamoje vietoje.

Pasiruošimas montuoti

Prieš montuodami pasidėkite po ranka televizijos naudojimo vadovą ir nustatymo vadovą. Prieš montuodami įsitikinkite, kad turite sraigtams tinkamą kryžminį atsuktuvą. - Patikrinkite TV montavimo vietą. - Pasiruoškite keturis ar daugiau 8 mm skersmens sraigtus ir vieną 5 mm skersmens arba atitinkamą grąžtą (nepridedami).

Pasirinkite sienos medžiagai tinkamus sraigtus.

Dalių patikrinimas

Tiekiama kartu su SU-WL450

• Įsitikinkite, kad yra visos dalys.

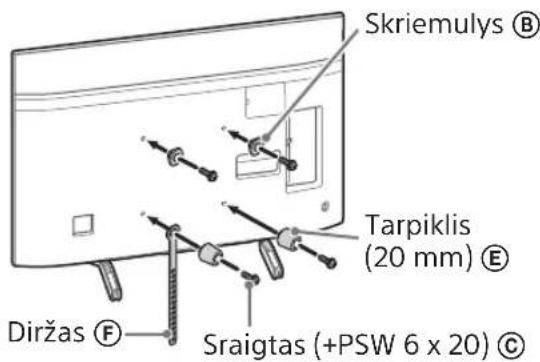

A Pagrindas (20) (1) B Skriemulys (2)
◎ Sraigtai PSW 6x20 (4)	◎ Sraigtas PSW 4x20 su ivore (2)
◎ Tarpiklis (20) (2) F	Diržas (1)
◎ Ivorè (20) (M4) (2)	◎ Sraigtai PSW 4x20 (2)
①Pagrindo adapteris (2)	◎ Sraigtai PSW 4x10 (8)

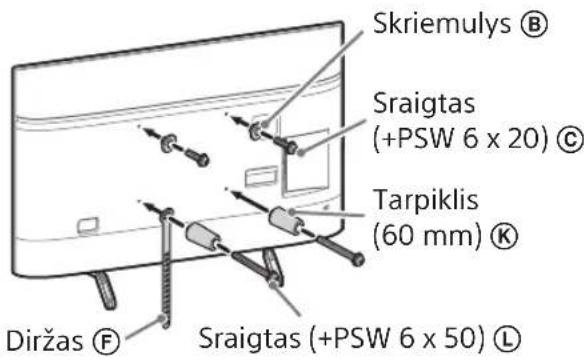

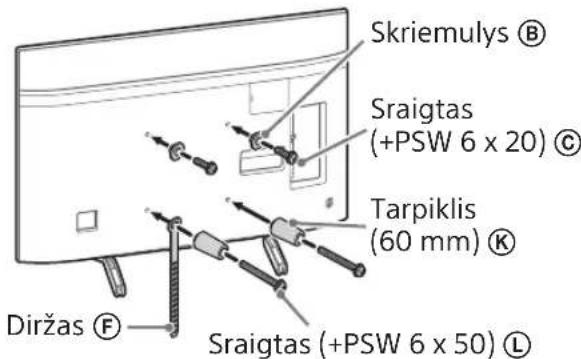

◎ Tarpiklis (60) (2) L	Sraigtai PSW 6x50 (2)
◎ Ivorè (M4) (2)	◎ Sraigtai PSW 4x50 (2)

Montavimo vietos pasirinkimas

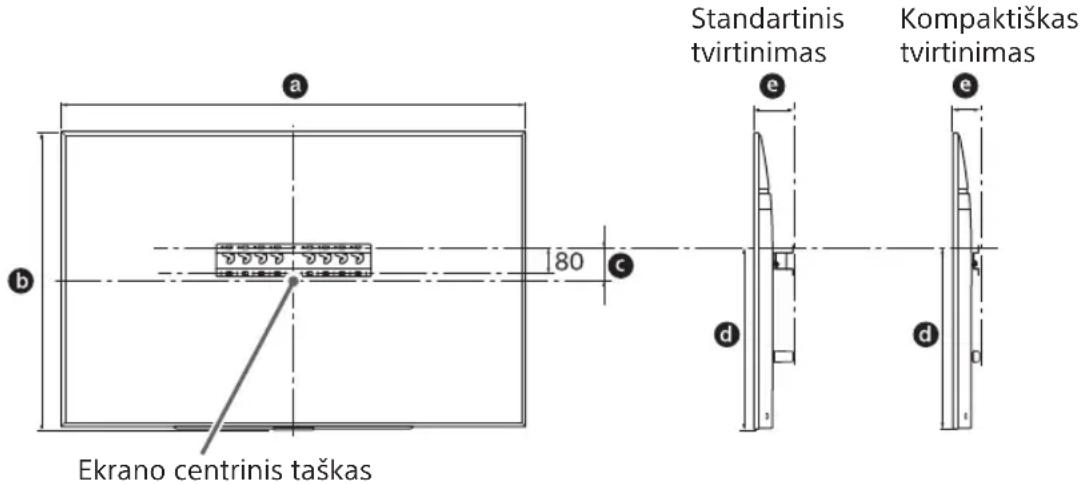

1 Nuspręskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.

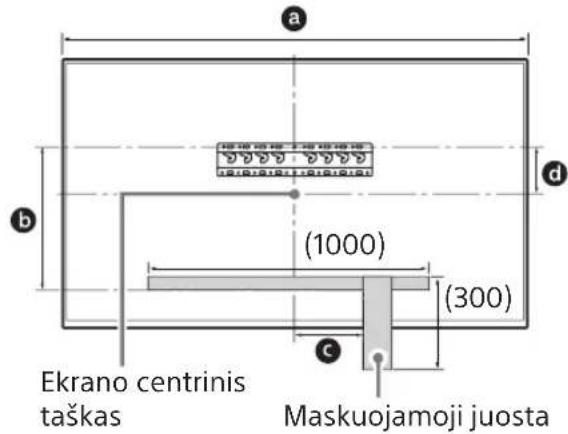

Žr. toliau pateiktą lentelę, kur rasite informacijos apie televizoriaus tvirtinimą prie sienos.

Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.

Vienetai: mm

Modelio pavadinimas	Rodyti matmenys		Ekrano išmatavimas iki centro		Tvirtinimo ilgis
	a	b	c	d	e
					Standartinis tvirtinimas	Kompaktiškas tvirtinimas
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99		523	115
KD-55XG87□□ KD-55XG85□□	1231	713	106		468	115

Pastaba

• Atsižvelgiant į montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.
• Televizorių pritvirtinus prie sienos, viršutinė jo dalis šiek tiek pasvyra į priekį.

Palikite tinkamą tarpą tarp TV ir lubų bei išsikišusių sienos dalių, kaip parodyta apačioje.

Vienetai: mm

• Siekdami užtikrinti tinkamą ventiliaciją ir neleisti kauptis nešvarumams arba dulkėms:
• nedėkite televizoriaus ant plokščios vietos, netvirtinkite apversto, atbulai arba įky pai;
• nedėkite televizoriaus ant lentynos, kilimėlio, lovos arba į spintą;

neuždengkite televizoriaus audiniu, pvz., užuolaidomis, arba tokiais daiktais kaip laikraščiai ir pan.; - nemontuokite televizoriaus kaip parodyta apačioje.

Oro cirkuliacija užblokuota.

Pastaba

• Jei norite kabelius nutiesti sienoje, padarykite sienoje angą ir prieš montuodami kabelius įkiškite ją. Kad kabeliai nebūtų suspausti, angą padarykite už pagrindo (20) A, pagrindo adapterio 1 ir tarpiklio (20) E, tarpiklio (60) K perimetro ribų.

2 Pasirinkite tvirtinimo prie sienos būdą. Atstumą tarp TV galinės pusės ir sienos reikia pasirinkti, kaip nurodyta toliau.

2-a Standartinis tvirtinimas 2-b Kompaktiškas tvirtinimas

Žr. 1 veiksmo lentelę.

ĮSPĖJIMAS

Kai pasirenkamas 2-b variantas, prieiga prie gale esančių išvadų tampa ribota.

3 Norėdami sužinoti apie pagrindo adapterio tvirtinimo vietą, žr. lentelę toliau. Jeigu pasirinkote 2-b būdą, šį veiksmą praleiskite.

Modelio pavadinimas	Kabliuko vieta
KD-85XG85□□KD-75XG87□□KD-75XG85□□	a
KD-65XG87□□KD-65XG85□□KD-55XG87□□KD-55XG85□□	b

Pagrindo adapterį ①, naudodami sraigtą (PSW 4x10) ② pritvirtinkite prie pagrindo (20) ④, jeigu pasirinkote 2-a montavimo būdą.

4 Nustatykite sraigtų vietas, kur montuosite pagrindą (20) A.

Žr. 18 psl. pateiktus techninius duomenis.

Jei pasirinkote 2-a būdą, naudokitės skylių, esančių pagrindo adapteryje ①, vietomis.

ĮSPĖJIMAS

Siena, ant kurios bus kabinamas TV, turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV (norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.).

Nustatykite sienos, ant kurios bus kabinamas TV, tvirtumą. Jei reikia, pakankamai sutvirtinkite sieną.

Pagrindo montavimas prie sienos

• Naudokite keturis ar daugiau 8 mm skersmens arba atitinkamus sraigtus (nepridedami).
• Keturis sraigtus prakiškite per pagrindo adapteryje ① esančias angas ir sujunkite su pagrindu (20) A (tik 2-a).
• Sumontuokite pagrindą (20) horizontaliai ant sienos.

Pasiruošimas tvirtinti TV

Nustatymo vadove peržiūrėkite, kaip montuoti stovą.

KD-85/75XG85□□,

KD-75XG87□□

1 Pažymėkite montavimo vietą ant sienos.

• Naudokite, pvz., maskuojamąją juostą (nepateikiama), televizoriaus vietai pažymėti šalia pagrindo arba pagrindo adapterio. Žr. kitą lentelę.

Vienetai: mm

Modelio pavadinimas	Žyméjimo ilgis			Ekrano išmatavimas iki centro
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

2 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas – Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m (15 kgf·cm). Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus gale esančių lizdų.

4 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

5 Atjunkite ant stalo pastatomą stovą

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus, nenaudokite per daug jėgos, nes TV komplektas gali nukristi ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkiteės atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-65/55XG87□□,

KD-65/55XG85□

1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus užpakalinėje dalyje esančių lizdų.

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

4 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių. Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius. Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones. - Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV tvirtinimas prie sienos

KD-85/75XG85□□, KD-75XG87□□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.). Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą arba pagrindo adapterį.

Pastaba

• Saugiai laikykite televizorių abiem rankomis ir įsitikinkite, kad televizoriaus diržas F ir apatinė dalis sulvqiuota maskavimo juosta.
• Neškite televizorių trise, ir dar reikalingas prieš televizorių einantis žmogus, kuris vadovautų kitiems ir pakoreguotų padėtį.

Būkite labai atsargūs montuodami televizorių ant sienos, ypač turi saugotis žmogus, kuris palaiko televizorių iš apačios, nes televizoriaus komplektas gali nukristi ir smarkiai ar net mirtinai sužeisti.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

• Sumontavę televizorių ant sienos, nuplėškite maskuojamą juostą, pvz., nuo sienos.

2-a

↓

↓

↓

2-b

↓

↓

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3. TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

KD-65/55XG87□□

KD-65/55XG85□

1. Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.).
• Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą arba pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių dviem rankom.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

2-a

2-b

↓

↓

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Skriemuliai (B) tvirtai kabo ant pagrindo arba pagrindo adapterio.
• Ar laidai ir kabeliai nėra susisukę ar suspausti.
• Ar diržas F yra sandarus, be plyšių.

ĮSPĖJIMAS

• Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytąją procedūrą atlikite atvirkščia tvarka.

ĮSPĖJIMAS

Užtikrinkite, kad nuimamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Techniniai duomenys

Matmenys: (apytiksl.) [mm]

a: 400

b: 300

c:200

d:100

e:80

f:480

g : 100

h1:20(2-b atvejis)

h2:60(2-a atvejis)

Svoris (tik pagrindo): (apytiksl.) [kg]

0,8

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Sieninio laikiklio Sony (SU-WL450) naudojimo instrukcija

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*
