Produkta veids	LED 4K televizors
Zīmols	Sony
Modelis	Bravia KD65XG8577
Ekrāna izmērs (diagonāle)	65 collas (165 cm)
Displeja izmēri (P x A)	1450 x 836 mm
Televizora svars	Nav norādīts instrukcijā
Elektrības padeve	CA 220-240 V, 50/60 Hz
Elektrības patēriņš	Nav norādīts
Galvenās funkcijas	Smart TV, HDR, saderība ar Sony SU-WL450 sienas stiprinājumu (standarta vai plāns montāžas veids)
Sienas stiprinājuma saderība	Sony SU-WL450 (īpašs sienas montāžas stiprinājums)
Sienas montāža	Ieteicams veikt Sony pilnvarotam uzstādītājam; nepieciešamas vismaz 4 skrūves ar diametru 8 mm
Apkope un tīrīšana	Noslaukiet ar mīkstu, sausu drānu; neizmantojiet abrazīvus līdzekļus
Drošība	Neuzstādīt uz nestabilas sienas; pareizi nostiprināt noturēšanas siksnu; turēt bērnus prom uzstādīšanas laikā
Rezerves daļas un remontējamība	Remontam sazinieties ar Sony pilnvarotu izplatītāju
Vispārīga informācija	Instrukcija 496 lappusēs pieejama franču valodā; sienas stiprinājums tiek pārdots atsevišķi

Bieži uzdotie jautājumi - Bravia KD65XG8577 SONY

Kādi piederumi tiek piegādāti kopā ar SU-WL450 sienas stiprinājumu?

Stiprinājums tiek piegādāts ar pamatni (20), divām skriemeļiem, skrūvēm (PSW 6x20, PSW 4x20, PSW 4x10, PSW 6x50, PSW 4x50), starplikām (20 un 60), siksnu, buksēm un pamatnes adapteri. Skatīt pilnu sarakstu instrukcijā.

Vai es varu uzstādīt televizoru viens pats?

Nē, Sony stingri iesaka piesaistīt pilnvarotu uzstādītāju. 65 collu televizoriem nepieciešamas vismaz divas personas, bet 75 collu vai lielākiem modeļiem - trīs.

Kādi ir precīzi televizora izmēri sienas montāžai?

Modelim KD-65XG85 displeja izmēri ir 1450 mm (platums) x 836 mm (augstums). Attālums no ekrāna centra līdz malai ir 99 mm. Sīkākai informācijai skatiet tabulu instrukcijā.

Kādi instrumenti nepieciešami sienas montāžai?

Jums būs nepieciešams krustveida skrūvgriezis, četras skrūves ar diametru 8 mm un viena skrūve ar diametru 5 mm (nav iekļautas komplektā), kas piemērotas sienas materiālam. Ieteicams arī līmeņrādis.

Kā nostiprināt noturēšanas siksnu zem televizora?

Pēc televizora uzstādīšanas uz stiprinājuma, nospriegojiet siksnu (F) un stingri piestipriniet to pie sienas, izmantojot 5 mm skrūvi. Viegli pavelciet televizora apakšdaļu, lai pārbaudītu, vai tas nekustas.

Vai es varu izmantot universālu sienas stiprinājumu?

Instrukcija ir īpaši izstrādāta Sony SU-WL450 stiprinājumam. Citu stiprinājumu izmantošana var radīt krišanas risku. Sony iesaka izmantot tikai norādītos stiprinājumus.

Kādi drošības noteikumi jāievēro uzstādīšanas laikā?

Sienai jāiztur vismaz četras reizes lielāka slodze par televizora svaru. Neuzstādīt uz slīpas vai nestabilas virsmas. Pārliecinieties, ka kabeļi nav saspiesti un ir nodrošināta gaisa cirkulācija.

Kā tīrīt televizora ekrānu?

Izmantojiet mīkstu, sausu drānu, lai noņemtu putekļus. Izvairieties no ķīmiskiem līdzekļiem, ūdens un raupjām drānām, kas varētu saskrāpēt virsmu.

Vai televizors ir saderīgs ar plāno sienas montāžu?

Jā, SU-WL450 stiprinājums ļauj veikt plānu montāžu (2-b), kas samazina atstarpi starp televizoru un sienu. Ņemiet vērā, ka piekļuve aizmugures savienotājiem var būt ierobežota.

Kur es varu atrast pilno televizora instrukciju?

Instrukcija ir pieejama bezmaksas lejupielādei vietnē notice-facile.com. Tā ir 496 lappuses gara un rakstīta franču valodā. Citas valodas ir pieejamas pēc pieprasījuma.

LIETOŠANAS INSTRUKCIJA Bravia KD65XG8577 SONY

Uzstādīšanas informācija Sony sienas montāžas kronšteina izmantošanai (SU-WL450)

Atbalstītie modeļi:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Piedāvāto modeļu nosaukumos "□□" norāda katram modelim unikālus skaitļus un/vai rakstzīmes.

Klientiem

Izstrādājuma aizsardzības un drošības apsvērumu dēļ "Sony" iesaka televizora uzstādīšanu uzticēt "Sony" izplatītājiem vai licencētiem uzņēmējiem. Nemēģiniet to uzstādīt saviem spēkiem.

Sony izplatītājiem un darbu izpildītājiem

Uzstādīšanas un arī periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.

Šī izstrādājuma uzstādīšanai ir nepieciešamas atbilstošas zināšanas, it īpaši, lai noteiktu, vai siena spēj izturēt televizora svaru. Izstrādājuma piestiprināšanu pie sienas uzticiet "Sony" izplatītājiem vai licencētiem darbu uzņēmējiem un uzstādīšanas laikā pievērsiet uzmanību drošībai. Sony neuzņemsies atbildību par materiāliem zaudējumiem vai traumām, kas radušās nepareizas rīkošanās vai nepareizas uzstādīšanas dēļ.

Lai uzstādīšana būtu droša un pareiza, izpildiet pie sienas stiprināmā kronšteina darbības norādījumus, kā arī televizora uzstādīšanas ceļvedi un šajā rokasgrāmatā sniegtos norādījumus.

Drošība

Pateicamies, ka iegādājaties šo izstrādājumu.

Informācija klientiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstošas prasmes. Uzticiet uzstādīšanu "Sony" izplatītājiem vai licencētiem meistariem un raugieties, lai uzstādīšanas laikā tiktu ievērota drošība. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi vai ja tiek uzstādīts neapstiprināts izstrādājums. Jūsu likumīgās tiesības (ja tādas attiecināmas) paliek spēkā.

Informācija "Sony" izplatītājiem

Lai uzstādītu šo izstrādājumu, vajadzīgas atbilstošas prasmes. Lai varētu droši uzstādīt izstrādājumu, noteikti izlasiet šo rokasgrāmatu. "Sony" neuzņemas atbildību par bojājumiem vai traumām, kas rodas, ja izstrādājums netiek izmantots vai uzstādīts pareizi. Pēc izstrādājuma uzstādīšanas nododiet šo rokasgrāmatu klientam.

Šajā rokasgrāmatā paskaidrots, kā pareizi apieties ar izstrādājumu un kas jāievēro, lai izvairītos no negadījumiem. Rūpīgi izlasiet šo rokasgrāmatu, pirms montējat izstrādājumu pareizi. Saglabājiet šo rokasgrāmatu, lai vajadzības gadījumā varētu to pārskatīt.

Visi "Sony" izstrādājumi ir radīti, domājot par drošību. Taču, ja izstrādājums tiek izmantots nepareizi, jūs varat gūt nopietnas traumas, kuras rada uguns, strāvas trieciens un ierīces apgāšanās vai nokrišana. Noteikti ievērojiet drošības norādes, lai izvairītos no šādiem negadījumiem.

UZMANĪBU!

Specializēti izstrādājumi

Šis sienas kronšteins paredzēts lietošanai ar noteiktiem televizoriem. Lai noskaidrotu par iespēju izmantot kronšteinu montāžai pie sienas, skatiet šī televizora atsauces rokasgrāmatu.

Informācija klientiem

BRĪDINĀJUMS!

Neievērojot tālākās norādes, var gūt smagas vai nāvējošas traumas aizdegšanās, strāvas trieciena vai ierīces nokrišanas rezultātā.

Uzticiet uzstādīšanu licencētiem līgumstrādniekiem un raugieties, lai uzstādīšanas laikā tuvumā neatrastos mazi bērni.

Ja kronšteins stiprināšanai pie sienas vai televizors nav uzstādīts pareizi, rodas tālāk norādīto negadījumu risks. Uzstādīšanu noteikti uzticiet licencētiem līgumstrādniekiem.

• Televizors var nokrist un radīt jums nopietnas traumas, piemēram, nobrāzumus vai lūzumus. Ja siena, pie kuras piestiprināts kronšteins, ir nestabila, nelīdzena vai tā nav perpendikulāra attiecīb pret grīdu, ierīce var nocirst un radīt jums traumas vai materiālus zaudējumus. Sienai jāspēj noturēt svars, kas ir vismaz četras reizes lielāks par televizora svaru. (Sava televizora svaru skatiet televizora atsauces rokasgrāmatā.) Ja kronšteins pie sienas nav pienācīgi piestiprināts, konstrukcija var nokrist un radīt jums traumas vai materiālus zaudējumus.

Televizora pārvietošanu vai noņemšanu no kronšteina noteikti uzticiet licencētiem līgumstrādniekiem.

Ja televizoru pārvieto vai noņem nelicencētas personas, tas var nokrist un radīt traumas vai materiālus zaudējumus. Nodrošiniet, lai televizoru nestu vai noņemtu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

Kad televizors ir piestiprināts pie kronšteina, neizskrūvējiet skrūves u. c.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Nepārveidojiet sienas kronšteina detaļas.

Pretējā gadījumā sienas kronšteins var nokrist un radīt traumas vai materiālus zaudējumus.

Pie kronšteina piestipriniet tikai tam paredzētās ierīces.

Šis sienas kronšteins ir paredzēts lietošanai ar noteiktām ierīcēm. Uzstādot neapstiprinātas ierīces, tās var nokrist vai salūzt un radīt jums traumas vai materiālus zaudējumus.

Uz kronšteina atļauts balstīt tikai televizoru. Nekratiet televizoru pa kreisi/labi, uz augšu/leju.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Neatspiedieties pret televizoru vai nekarājieties pie tā.

Neatspiedieties pret televizoru vai nekarājieties pie tā, jo tas var uzkrist jums virsū un radīt nopietnas traumas.

UZMANĪBU!

Neievērojot tālāk norādītās instrukcijas, jums var rasties traumas vai materiāli zaudējumi.

Tīrot vai veicot apkopi, nepielietojiet pārāk daudz spēka.

Darbojoties ar televizora augšpusi, nepielietojiet pārāk daudz spēka. Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Noderīga informācija

Ja televizors pie sienas kronšteina ir piestiprināts ilgu laiku, atkarībā no sienas materiāla siena aiz vai virs televizora var iekrāsoties citā krāsā vai var atlīmēties tapetes. - Kad sienas kronšteins tiek noņemts, sienā paliek skrūvju caurumi. Nelietojiet sienas kronšteinu vietās, kur uz to var iedarboties mehāniskas vibrācijas.

Sienas kronšteina uzstādīšana

Informācija "Sony" izplatītājiem

BRĪDINĀJUMS!

Turpmākās instrukcijas paredzētas tikai "Sony" izplatītājiem. Noteikti izlasiet iepriekš norādīto drošības informāciju un ievērojiet drošību, kad uzstādāt, apkopjat vai pārbaudāt šo izstrādājumu.

Neuzstādiet sienas kronšteinu vietās, kur televizora stūri vai sāni pēc tam atradīsies nost no uzstādīšanas virsmas.

Neuzstādiet sienas kronšteinu vietās, kur televizora stūri vai sāni pēc tam atradīsies nost no uzstādīšanas virsmas, piemēram, pie kolonnas. Ja cilvēks vai priekšmets uzgrūdīsies televizora sāniem vai stūrim, kas atrodas nost no virsmas, var rasties traumas vai materiāli zaudējumi.

Neuzstādiet televizoru virs vai zem gaisa kondicionētāja.

Ja uz televizora nonāk ūdens vai to ilgstoši tek pūš gaisa plūsma no kondicionētāja, var rasties uguns vai strāvas trieciena risks vai televizors varētu darboties nepareizi.

Noteikti uzstādiet sienas kronšteinu pareizi un ievērojiet norādes šajā rokasgrāmatā.

Ja kāda no skrūvēm ir vaļīga vai izkritusi, sienas kronšteins var nokrist un radīt traumas vai materiālus zaudējumus. Noteikti izmantojiet sienas materiālam atbilstošas skrūves un pareizi uzstādiet izstrādājumu, izmantojot četras vai vairāk 8 mm diametra skrūves (vai līdzvērtīgas).

Piegādātās skrūves un stiprinājuma detaļas izmantojiet pareizi, kā norādīts šajā lietošanas rokasgrāmatā. Izmantojot CITAS detaļas, televizors var nokrist un tikt bojāts vai radīt traumas.

Kronšteinu samontējiet, ievērojot lietošanas rokasgrāmatā norādīto procesu.

Ja kāda no skrūvēm ir vaļīga vai izkritusi, televizors var nokrist un tikt bojāts vai arī radīt traumas.

Kārtīgi pievelciet skrūves paredzētajās vietās.

Pretjaudījumā televizors var nokrist un tikt bojāts vai arī radīt traumas citiem.

Noteikti novietojiet izskrūvētās skrūves drošā, bērniem nesasniedzamā vietā.

Sagatavošanās uzstādīšanai

• Pirms uzstādīšanas sagatavojiet televizora atsauces rokasgrāmatu un uzstādīšanas ceļvedi.
• Vēl pirms detaļu montēšanas pārliecinieties, vai jums ir krustveida skrūvgriezis, kas der attiecīgajām skrūvēm.
• Pārbaudiet televizora uzstādīšanas pozīciju.
• Sagatavojiet četras vai vairāk 8 mm diametra skrūves un vienu 5 mm diametra skrūvi vai līdzvērtīgas (nav iekļautas komplektā). Izvēlieties skrūves, kas piemērotas sienas materiālam.

Detaļu pārbaude

Komplektā ar SU-WL450

• Pārbaudiet, vai iekļautas visas detaļas.

A Pamatne (20) (1) B	Trīsis (2)
◎ PSW 6x20 (4)◎ PSW	W 4x20 ar buksi (2)
◎ Starplika (20) (2)◎	Saite (1)
◎ Bukse (20) (M4) (2)	◎ PSW 4x20 (2)
①Pamatnes adapteris (2)	◎ PSW 4x10 (8)
◎ Starplika (60) (2)◎	PSW 6x50 (2)
◎ Bukse (M4) (2)◎ PSW	W 4x50 (2)

Uzstādīšanas vietas izvēle

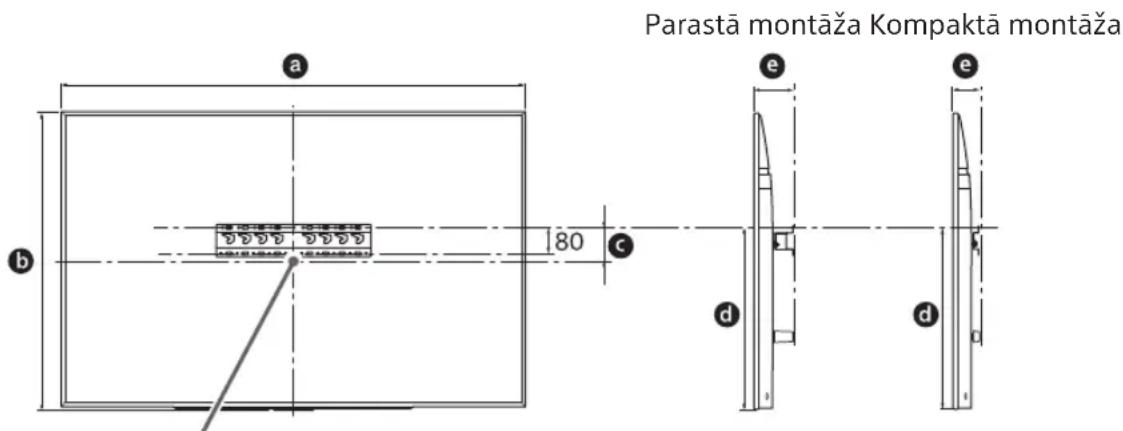

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar četrkārtīgu televizora svaru.

Skatiet turpmāk norādīto tabulu televizora uzstādīšanai pie sienas. Televizora svaru skatiet televizora atsauces rokasgrāmatā.

Ekrāna centrālais punkts

Mērvienība: mm

Modela nosaukums	Displeja izmēri		Ekrāna centra izmērs		Stiprinājuma garums
	a	b	c	d	e
					Parastā montāža	Kompaktā montāža
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1231	713	106		468	115

Piezīme

• Izmēri tabulā var nedaudz mainīties atkarībā no uzstādīšanas.
• Pēc televizora uzstādīšanas pie sienas tā augšējā daļa nedaudz sasveras uz priekšu.

Starp televizoru un griestiem vai sienas izvirzījumiem jānodrošina pietiekami daudz brīvas telpas, kā parādīts tālāk.

Mērvienība: mm

Lai nodrošinātu atbilstošu ventilāciju un novērstu netīrumu vai putekļu uzkrāšanos, rīkojieties šādi:

• Nenovietojiet televizoru plakaniski, neuzstādiet to otrādi, atmuguriski vai sāniski.
• Nenovietojiet televizoru uz skapja, paklāja, gultas vai skapja. Nepārklājiet televizoru ar audumu, piemēram, aizkariem, vai citiem priekšmetiem, kā, piemēram, avīzes.

Neuzstādiet televizoru atbilstoši zemāk redzamajam attēlam.

2 Izvēlieties, kā piestiprināt ierīci pie sienas. Attālumu no televizora aizmugures līdz sienai izvēlieties atbilstīgi tālākajiem norādījumiem.

2-a Parastā montāža 2-b Kompaktā montāža

Sagatavošanās televizora uzstādīšanai

Informāciju par statīva uzstādīšanu skatiet uzstādīšanas ceļvedī.

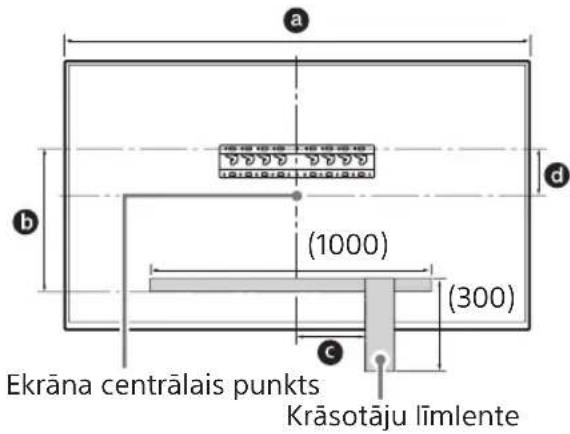

1 Atzīmējiet uzstādīšanas vietu uz sienas.

• Izmantojiet krāsotāju līmlenti vai citu materiālu (nav iekļauts komplektācijā), lai atzīmētu televizora atrašanās vietu pie pamatnes vai pamatnes adaptera. Skatiet tālāk esošo tabulu.

Mērvienība: mm

Modela nosaukums	Atzimits garums			Ekrāna centra izmërs
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

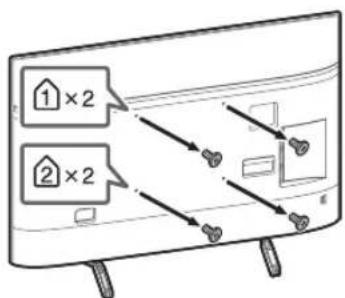

2 Izskrūvējiet televizora aizmugurē esošās skrūves.

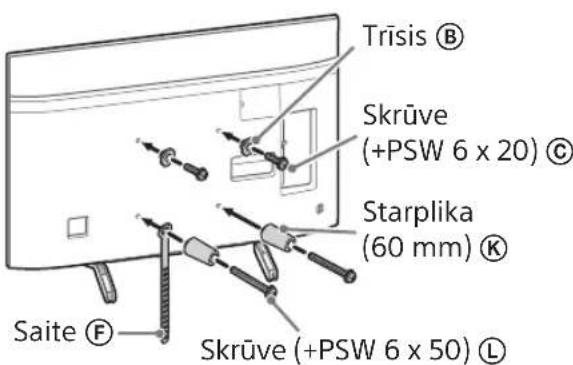

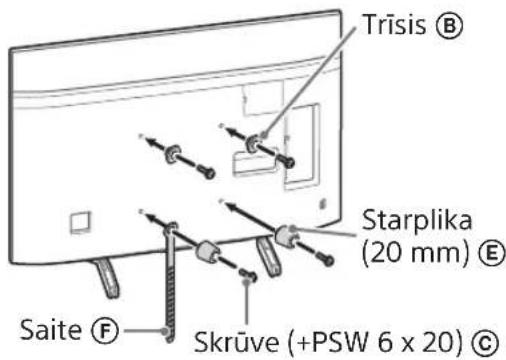

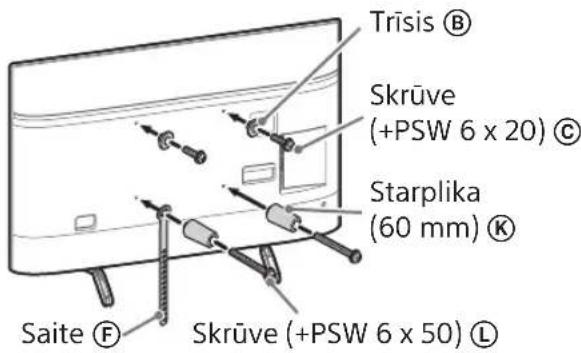

3 Piestipriniet sienas montāžas kronšteina stiprinājuma elementus. Pārbaudiet stiprinājuma elementus, skatot 5. lapā sadaļas "Detāļu pārbaude" nodaļu "Komplektā ar SU-WL450".

Piezīme

Cieši pieskrūvējiet stiprinājuma elementus. Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}. - Izmantotās un neizmantotās daļas noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzzinām.

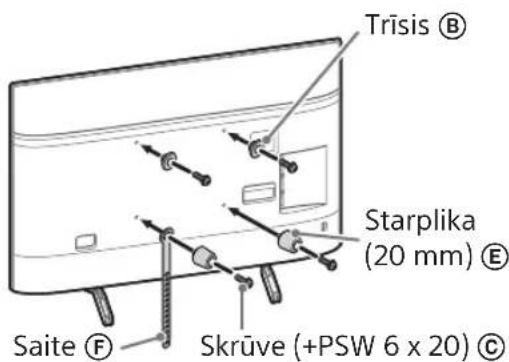

Parastā montāža (2-a)

Kompaktā montāža (2-b)

Piezīme

• Izveloties šo stiprinājuma veidu, dažas pieslēgvietas televizora aizmugurē nebūs lietojamas.

4 Iespraudiet televizora vajadzīgo(-os) kabeli(-us).

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabeļus. Kad televizors jau būs uzstādīts, kabeļus nebūs iespējams savienot.

Cieši pieskrūvējiet stiprinājuma elementus. Ja tiek izmantots elektriskais skrūvgriezis, iestatiet griezes momentu uz apm. 1,5 N·m {15 kgf·cm}. - Izmantotās un neizmantotās daļas noteikti noglabājiet drošā vietā turpmākajām vajadzībām. Saglabājiet šo rokasgrāmatu turpmākām uzzinām.

Parastā montāža (2-a)

Kompaktā montāža (2-b)

Piezīme

• Izvēloties šo stiprinājuma veidu, dažas pieslēgvietas televizora aizmugurē nebūs lietojamas.

3 Iespraudiet televizorā vajadzīgo(-os) kabeli(-us).

Pirms piestiprināt televizoru pie sienas, noteikti savienojiet kabeļus. Kad televizors jau būs uzstādīts, kabeļus nebūs iespējams savienot.

• Nedaudz pavelciet televizora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja jūtama kustība, televizors nav pareizi piestiprināts, un saite (F) vēlreiz ir cieši jāpiestiprina pie sienas.

KD-65/55XG87□□

KD-65/55XG85□

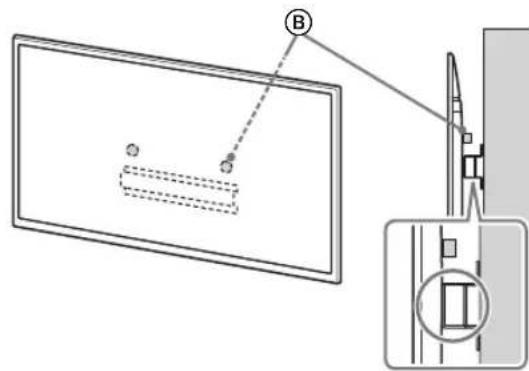

1 Paceliet televizoru.

Lai izvietotu piekāršanai uz pamatnes vai pamatnes adaptera paredzētos trīsus B, skatiet sadaļas "Uzstādīšanas vietas izvēle" 3. darbībā minēto tabulu 7. lpp. - Kad turat televizoru, pārliecinieties, vai tā aizmugure pieskaras pamatnei vai pamatnes adapterim.

Piezīme

Turiet televizoru stingri ar abām rokām.

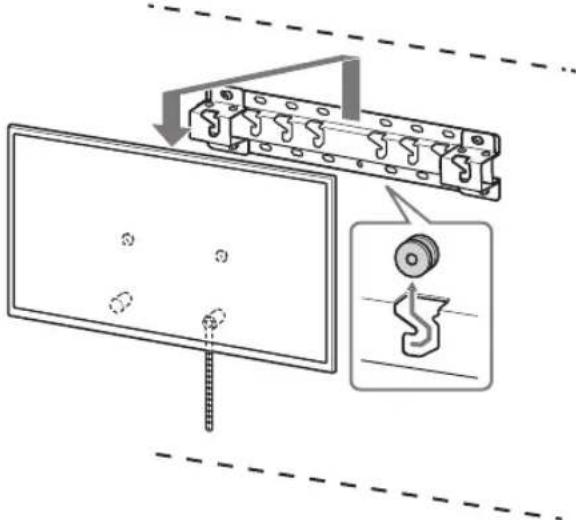

2 Uzstādiet televizoru uz pamatnes vai pamatnes adaptera.

Uzmanīgi slīdiniet televizoru uz leju un ievietojiet televizora aizmugurē piestiprinātos trīsus ⑧ pamatnē vai pamatnes adapterī, lai tie atbilstu atveru formai. - Pēc televizora uzstādīšanas pie sienas pārbaudiet, vai trīsi ⑧ ir cieši piestiprināti pamatnei vai pamatnes adapterim. - Lēnām atlaidiet rokas, lai pārliecinātos, vai televizors nekrīt.

2-a

2-b

BRĪDINĀJUMS!

• Nodrošiniet, lai televizoru nešanas laikā turētu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

Nesasveriet televizora apakšpusi.

• Satveriet saites (F) galu un cieši piestipriniet to pie sienas.

• Nedaudz pavelciet televizora apakšdaļu savā virzienā, lai pārliecinātos, ka tā nekustas. Ja jūtama kustība, televizors nav pareizi piestiprināts, un saite (F) vēlreiz ir cieši jāpiestiprina pie sienas.

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta.

Pārliecinieties par tālāko.

• Triši (B) ir cieši uzkarināti uz pamatnes vai pamatnes adaptera. Vads un kabelis nav savērpts vai sapīts.
• Saite (F) ir stingri nostiepta.

BRĪDINĀJUMS!

Ja maģistrālās strāvas vads tiek novietots nepareizi, var rasties īssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

Noņemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.

BRĪDINĀJUMS!

• Nodrošiniet, lai televizoru noņemšanas laikā turētu vismaz divas personas (vismaz trīs personas, ja televizora ekrāns ir 75 collas vai lielāks).

Specifikācijas

Izmēri: (Apm.) [mm]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100
