Μάρκα	Sony
Μοντέλο	Bravia KD65XG8596
Τύπος προϊόντος	Τηλεόραση LED 4K UHD
Μέγεθος οθόνης	65 ίντσες (164 εκ.)
Ανάλυση	3840 x 2160 pixels (4K)
Συχνότητα ανανέωσης	100 Hz (Motionflow XR)
Τεχνολογία HDR	HDR10, HLG, Dolby Vision
Λειτουργικό σύστημα	Android TV
Συνδεσιμότητα	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Ισχύς ήχου	20 W (2x 10 W)
Τροφοδοσία	220-240 V AC, 50/60 Hz
Κατανάλωση ρεύματος (μέγιστη)	180 W
Κατανάλωση σε αναμονή	0,5 W
Διαστάσεις (χωρίς βάση)	1450 x 836 x 72 mm (Μ x Υ x Β)
Διαστάσεις με βάση	1450 x 903 x 286 mm
Βάρος (χωρίς βάση)	23,5 kg
Βάρος με βάση	24,2 kg
Συμβατή επιτοίχια στήριξη	VESA 400x300 mm (SU-WL450)
Συντήρηση και καθαρισμός	Σκουπίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα.
Ανταλλακτικά και επισκευασιμότητα	Δείκτης επισκευασιμότητας: 7,2/10. Διαθέσιμα ανταλλακτικά μέσω εξουσιοδοτημένου σέρβις της Sony.
Ασφάλεια	Η επιτοίχια εγκατάσταση από πιστοποιημένο επαγγελματία είναι υποχρεωτική. Μην φράζετε τις σχισμές εξαερισμού. Κρατήστε τα παιδιά μακριά κατά την εγκατάσταση.

Συχνές ερωτήσεις - Bravia KD65XG8596 SONY

Πώς συνδέω την τηλεόραση στο Wi-Fi;

Μεταβείτε στις Ρυθμίσεις > Δίκτυο > Ρύθμιση Wi-Fi. Επιλέξτε το δίκτυό σας και εισαγάγετε τον κωδικό πρόσβασης. Εάν το δίκτυο είναι κρυφό, επιλέξτε Προσθήκη δικτύου.

Μπορεί η τηλεόραση να τοποθετηθεί στον τοίχο;

Ναι, είναι συμβατή με την επιτοίχια βάση Sony SU-WL450 (πρότυπο VESA 400x300). Η εγκατάσταση πρέπει να γίνει από πιστοποιημένο εγκαταστάτη για λόγους ασφαλείας. Ο τοίχος πρέπει να αντέχει τουλάχιστον 4 φορές το βάρος της τηλεόρασης (περίπου 94 κιλά).

Πώς καθαρίζω την οθόνη;

Απενεργοποιήστε την τηλεόραση και αφήστε την να κρυώσει. Χρησιμοποιήστε ένα μαλακό, στεγνό πανί (μικροΐνες) χωρίς να ασκήσετε πίεση. Μη χρησιμοποιείτε ποτέ χημικά, οινόπνευμα ή λειαντικά καθαριστικά. Για επίμονους λεκέδες, βρέξτε ελαφρά το πανί με απεσταγμένο νερό.

Πώς ενημερώνω το λογισμικό;

Μεταβείτε στις Ρυθμίσεις > Συσκευή > Ενημέρωση λογισμικού. Επιλέξτε Αναζήτηση ενημέρωσης. Βεβαιωθείτε ότι είστε συνδεδεμένοι στο διαδίκτυο. Μόλις ολοκληρωθεί η λήψη, η τηλεόραση θα επανεκκινήσει αυτόματα.

Πώς επαναφέρω την τηλεόραση στις εργοστασιακές ρυθμίσεις;

Μεταβείτε στις Ρυθμίσεις > Αποθήκευση και επαναφορά > Επαναφορά εργοστασιακών δεδομένων. Επιβεβαιώστε τη λειτουργία. Αυτό θα διαγράψει όλες τις ρυθμίσεις και λογαριασμούς. Για επαναφορά υλικού, κρατήστε πατημένο το κουμπί λειτουργίας στην τηλεόραση (10 δευτερόλεπτα) μέχρι να σβήσει.

Πώς συνδέω ακουστικά Bluetooth;

Ενεργοποιήστε το Bluetooth στα ακουστικά σας (λειτουργία σύζευξης). Στην τηλεόραση, μεταβείτε στις Ρυθμίσεις > Τηλεχειριστήριο και αξεσουάρ > Προσθήκη συσκευής Bluetooth. Επιλέξτε τα ακουστικά σας από τη λίστα και ακολουθήστε τις οδηγίες.

Πώς ρυθμίζω τις παραμέτρους εικόνας;

Χρησιμοποιήστε το κουμπί ACTION MENU του τηλεχειριστηρίου και επιλέξτε Ρυθμίσεις εικόνας. Μπορείτε να επιλέξετε μια προκαθορισμένη λειτουργία (Πρότυπο, Κινηματογράφος, Αθλητικά κ.λπ.) ή να ρυθμίσετε χειροκίνητα τη φωτεινότητα, την αντίθεση, το χρώμα και την ευκρίνεια. Για HDR, ενεργοποιήστε την Αυτόματη λειτουργία HDR.

Πώς χρησιμοποιώ τη φωνητική εντολή;

Πατήστε το κουμπί Μικρόφωνο στο τηλεχειριστήριο ή πείτε OK Google εάν η λειτουργία είναι ενεργοποιημένη. Μιλήστε καθαρά: 'Άναψε το κανάλι 5', 'Ένταση στο 20', 'Αναζήτηση ταινιών δράσης'. Η φωνητική αναγνώριση απαιτεί σύνδεση στο διαδίκτυο και λογαριασμό Google.

Τι να κάνω σε περίπτωση απουσίας ήχου;

Ελέγξτε πρώτα ότι η ένταση δεν είναι απενεργοποιημένη ή σε αθόρυβη λειτουργία (εικονίδιο ηχείου με διαγράμμιση). Μεταβείτε στις Ρυθμίσεις > Ήχος και βεβαιωθείτε ότι η έξοδος ήχου δεν έχει οριστεί σε εξωτερική συσκευή. Εάν ο ήχος εξακολουθεί να λείπει, επανεκκινήστε την τηλεόραση ή πραγματοποιήστε επαναφορά εργοστασιακών ρυθμίσεων.

Πώς ενεργοποιώ τη λειτουργία HDR;

Η τηλεόραση ανιχνεύει αυτόματα περιεχόμενο HDR εάν η πηγή είναι συμβατή. Για έλεγχο, πατήστε ACTION MENU και επιλέξτε Ρυθμίσεις εικόνας. Η λειτουργία HDR εμφανίζεται στο επάνω μέρος της οθόνης. Μπορείτε επίσης να επιλέξετε μια συγκεκριμένη λειτουργία εικόνας HDR στις ρυθμίσεις. Βεβαιωθείτε ότι χρησιμοποιείτε καλώδιο HDMI 2.0 ή νεότερο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Bravia KD65XG8596 SONY

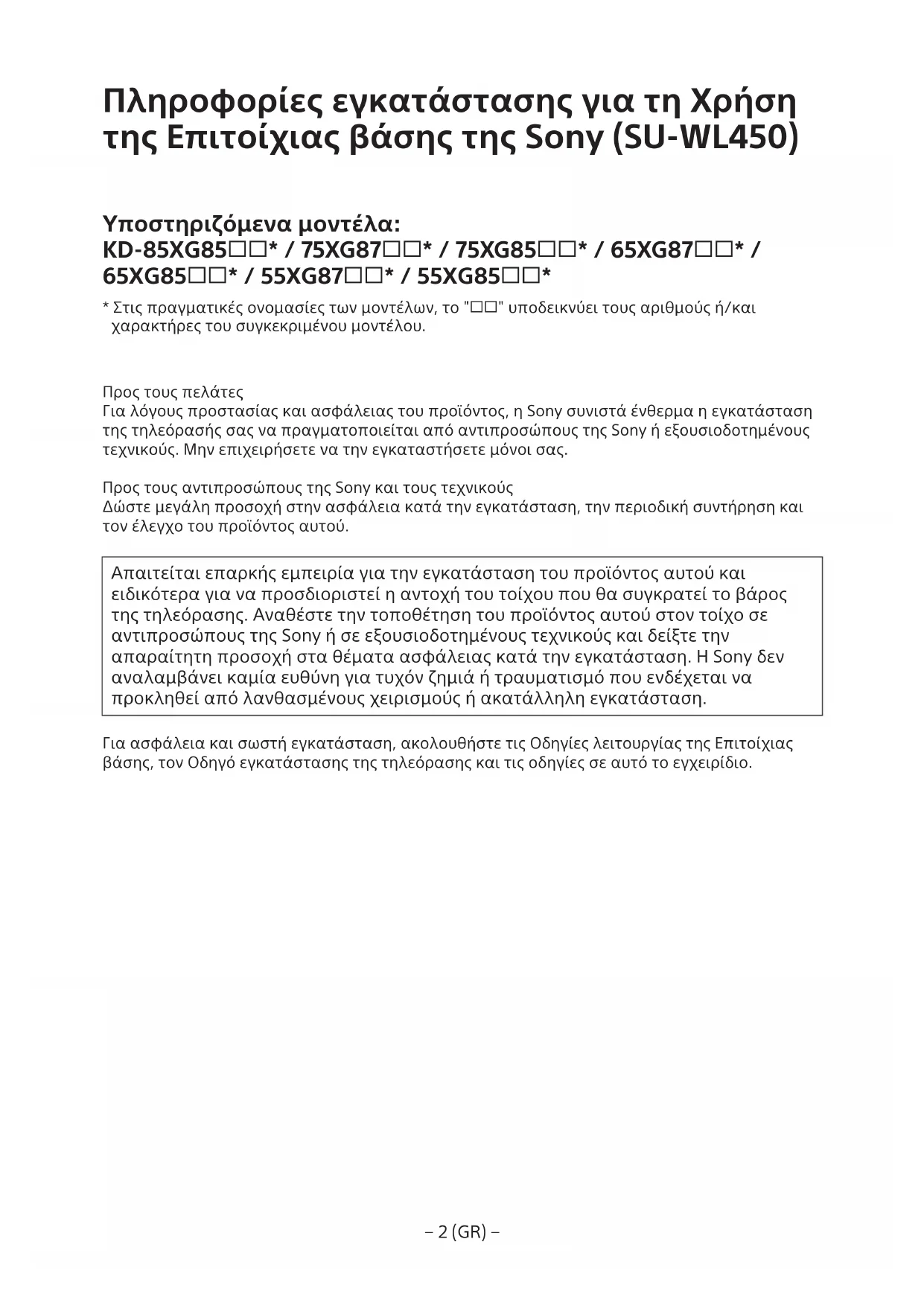

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL450)

Υποστηριζόμενα μοντέλα: KD-85XG85□□ / 75XG87□□ / 75XG85□□ / 65XG87□□ / 65XG85□□ / 55XG87□□ / 55XG85□□*

* ΣΠ πραγματικών συσκευών ποντέων, το "□" υποδεικνύει αριθμούς/ή και χαρακτήρες του συγκεκριμένου ποντέου.

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση του προϊόντος αυτού και ειδικότερα για να προσδιορίσετε την αντοχή του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Τα αφιάλεια και ουτών εγκατάσταση, ακολουθείται το Οδηγίες και λειτουργίας της Επιστολής βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες αυτές το εγχειρίδιο.

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Για την εγκατάσταση αυτού του προϊόντος απαιτείται επαρκής τεχνική κατάρτιση. Αναθέστε την εγκατάσταση του προϊόντος σε αντιπροσώπους ή εξουσιοδοτημένους τεχνικούς της Sony και προσέξτε ιδιαίτερα την ασφάλεια κατά τη διάρκεια της εγκατάστασης. Η Sony δεν φέρει ευθύνη για τυχόν ζημιές ή τραυματισμούς που προκλήθηκαν από κακό χειρισμό ή λανθασμένη εγκατάσταση ή την εγκατάσταση προϊόντος άλλου από το καθορισμένο. Δεν περιλαμβάνονται τα νόμιμα δικαιώματά σας (εάν υπάρχουν).

Προς τους αντιπροσώπους της Sony

Η εγκατάσταση αυτού του προϊόντος απαιτεί επαρκή τεχνική κατάρτιση. Διαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών, έτσι ώστε να εκτελέσετε εργασίες εγκατάστασης με ασφάλεια. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημία ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση. Μετά την εγκατάσταση, παραδώστε αυτό το εγχειρίδιο στον πελάτη.

Το παρόν εγχειρίδιο οδηγιών παρουσιάει τον ορθό τρόπο χειρισμού του προϊόντος, καθώς και τις απαραίτητες προφυλάξεις, οι οποίες είναι απαραίτητες για να αποφύγετε ατυχήματα. Διαβάστε προσεκτικά το εγχειρίδιο πριν χρησιμοποιήσετε το προϊόν. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony σχεδιάζονται με γνώμονα την ασφάλεια. Σε περίπτωση λανθασμένου χειρισμού ενδέχεται να προκληθούν σοβαρά τραύματα, ηλεκτροπληξία, ανατροπή ή άλλος τρόπος του προϊόντος. Για να αποφύγετε τέτοιου είδους ατυχήματα, βεβαιωθείτε ότι ακολουθείτε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεόρασης. Για τις τηλεοράσεις, ανατρέξτε στον οδηγό αναφοράς τους, ο οποίος θα ενημερωθεί όταν πρόκειται να χρησιμοποιήσετε τη νέα επιτοίχια βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν δεν τηρούνται οι σωστές προφυλάξεις, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή θάνατος λόγω πτώσης, ηλεκτροπληξίας, ανατροπής ή άλλου τρόπου του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε τα παιδιά μακριά κατά τη διάρκεια της εγκατάστασης.

Εάν η επιτοίχια βάση ή η τηλεόραση δεν εγκατασταθούν σωστά, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, θανάτους ή καταστροφές. Εάν ο τοίχος στον οποίο θα εγκαταστήσετε την επιτοίχια βάση είναι ασταθής, ανομοιόμορφος ή δεν είναι κάθετος προς το δάπεδο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να αντέχει σε βάρος τουλάχιστον τετραπλάσιο από το βάρος της τηλεόρασης.

(Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.)

Εάν η επιτοίχια βάση δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

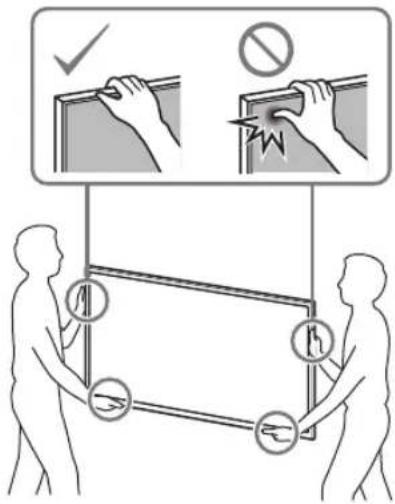

Αναθέστε την εγκατάσταση ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιείται από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Φροντίστε η μεταφορά ή η αφαίρεση της τηλεόρασης να πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

Μην αφήνετε τη συσκευή χωρίς επιτήρηση όταν είναι σε λειτουργία.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί ζημιά στη συσκευή με συνέπεια τραυματισμού ή υλικής ζημιάς.

Μην τροποποιείτε τα χαρακτηριστικά της επιτοίχιας βάσης.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί ζημιά στην επιτοίχια βάση με συνέπεια τραυματισμού ή υλικής ζημιάς.

Μην τοποθετείτε συσκευές διαφορετικές από τις καθοριζόμενες.

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν το τοποθετήσετε σε διαφορετική συσκευή από αυτήν που καθορίζεται, ενδέχεται να προκληθεί ζημιά στη συσκευή με συνέπεια τραυματισμού ή υλικής ζημιάς.

Μην τοποθετείτε στην επιτοίχια βάση άλλα αντικείμενα εκτός από τη συσκευή. Μην κινείτε τη συσκευή προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί ζημιά στη συσκευή με συνέπεια τραυματισμού ή υλικής ζημιάς.

Μην στηρίζεστε και μην κρεμιέστε από τη συσκευή.

Μην στηρίζεστε και μην κρεμιέστε από τη συσκευή, καθώς ενδέχεται να προκληθεί ζημιά με συνέπεια σοβαρού τραυματισμού.

ΠΡΟΣΟΧΗ

Εάν δεν τηρηθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην ασκείτε υπερβολική δύναμη στο προϊόν κατά τον καθαρισμό ή τις εργασίες συντήρησης.

Μην ασκείτε υπερβολική δύναμη στην επάνω επιφάνεια της συσκευής. Σε διαφορετικές περιπτώσεις, ενδέχεται να προκληθεί ζημιά στη συσκευή με συνέπεια τραυματισμού ή υλικής ζημιάς.

Προφυλάξεις

Εάν η τηλεόραση πρόκειται να τοποθετηθεί σε επιτοίχια βάση ή σε ανάρτηση οροφής, η επιφάνεια του τοίχου ή η ανάρτηση οροφής αναμένεται να αντέξει το βάρος της τηλεόρασης. Η επιτοίχια βάση αναμένεται να αφαιρεθεί ή να εγκατασταθεί ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση πρόκειται να αφαιρεθεί ή να εγκατασταθεί, θα πρέπει να ληφθούν τα κατάλληλα μέτρα ασφαλείας. Μην χρησιμοποιείτε την επιτοίχια βάση σε μη κατάλληλο χώρο.

Εγκατάσταση της Επιτοίχιας Βάσης

Προς τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι οικιακοί χρήστες είναι αντιπρόσωποι της Sony. Διαβάστε τις προφυλάξεις ασφαλείας που περιγράφονται παρακάτω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης ή το προεξέχον τμήμα της θα προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή πλευρά της τηλεόρασης ή σε τμήμα που προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην τοποθετείτε την τηλεόραση επάνω ή κάτω από συσκευές κλειστού τύπου.

Εάν η τηλεόραση πρόκειται να τοποθετηθεί σε χώρο με περιορισμένο αέρα από συσκευή κλειστού τύπου για μεγάλο χρονικό διάστημα, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή δυσλειτουργία της τηλεόρασης.

Εγκαταστήστε την επιτοίχια βάση σε συγκεκριμένο τοίχο, ακολουθώντας τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η επιτοίχια βάση μπορεί να πέσει αν χαλαρώσουν οι βίδες, ενδέχεται να προκληθεί πτώση της επιτοίχιας βάσης με συνέπεια τραυματισμούς ή υλικές ζημιές. Χρησιμοποιήστε κατάλληλες βίδες ανάλογα με το υλικό κατασκευής του τοίχου και εγκαταστήστε τη μονάδα με ασφάλεια χρησιμοποιώντας τέσσερις ή περισσότερες βίδες διαμέτρου 8 mm (ή ισοδύναμες).

Χρησιμοποιήστε τις βίδες που παρέχονται στη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Επειδή η επιτοίχια βάση μπορεί να πέσει αν χαλαρώσουν οι βίδες, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αντίθεση με τα παραπάνω, η δέλτα είναι προϊόν της τηλεόρασης και της τηλεοπτικής μετάδοσης, όχι της τηλεόρασης.

Μην υποβάλλετε την ελαιογραφία σε κραδασμούς κατά τη μεταφορά της.

Σε διαφορετική περίπτωση, ενδέχεται να προκύψουν κάποιες ορατές στις τηλεόρασης. Επίσης, υπάρχει η πιθανότητα τραυματισμού.

Το θέμα της παρούσας είναι κατά κύριο λόγο το δέλτα κάθε είδους.

Σε διαφορετικών περιπτώσεων, ενδέχεται να προκύψει η ανάγκη για χρήση με ουδέτερο τρόπο.

Αφού το θεωρείται ότι την τηλεόραση, αφαιρείται κατάλληλα τα καλώδια.

Η διάταξη αυτή ανήκει σε αεροστεγές ουκάουλα, ενδέχεται να προκληθεί τραυματισμός κατά την αποσυναρμολόγηση.

Αναφέρετε την ακριβή πιθανότητα στο κάτω μέρος της πρότασης στο κάτω μέρος του κειμένου.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από εξουσιοδοτημένο τεχνικό προσωπικό, για να αποφευχθεί ο κίνδυνος ηλεκτροπληξίας. Αυτό ενδέχεται να προκαλέσει πυρκαγιά ή ηλεκτροπληξία.

Οι βιομηχανικοί ανεμιστήρες για την αποθήκευση της εντοιχισμένης βάσης στον τοίχο δεν παρέχονται.

Κατά την τοποθέτηση της επένδυσης, χρησιμοποιήστε βίδες οι οποίες είναι κατάλληλες για μεταλλική κατασκευή και το πάχος του τοίχου.

Περιεχόμενα

Προετοιμασία για τοποθέτηση. 6

Έλεγχος των εξαρτημάτων 6

Κατάλογος των περιεχομένων .7

Εγκατάσταση της βάσης στον τοίχο .9

Προετοιμασία για την τοποθέτηση της τηλεόρασης 10

KD-85/75XG85□□, KD-75XG87□□ 10

KD-65/55XG87□□, KD-65/55XG85□□ .12

Τοποθέτηση της τηλεόρασης στον τοίχο .....14

KD-85/75XG85□□, KD-75XG87□□ 14

KD-65/55XG87□□, KD-65/55XG85□□ 16

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης . 19

Αλλες πληροφορίες . 19

Τεχνικά χαρακτηριστικά . 19

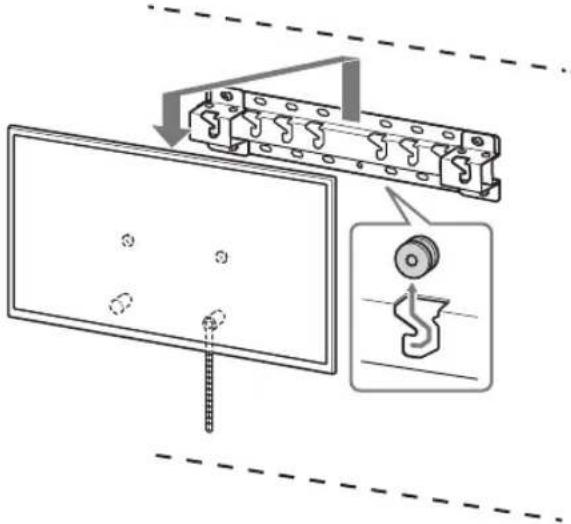

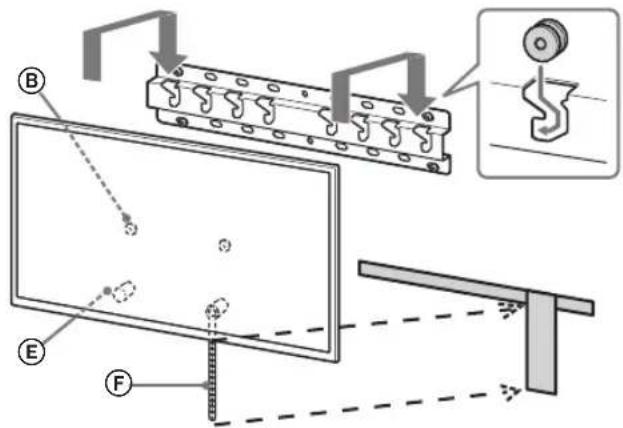

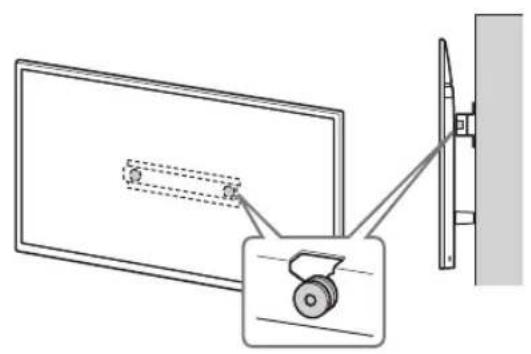

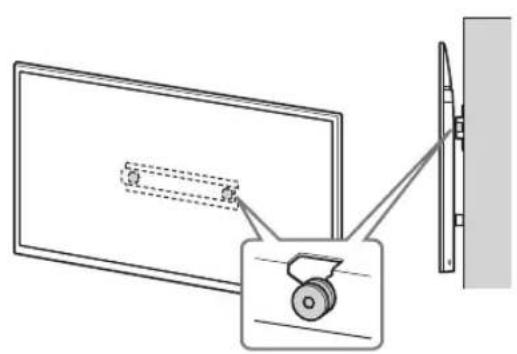

Τοποθέτηση της τηλεόρασης στον τοίχο

Η διαδικασία τοποθέτησης διαφέρει ανάλογα με την τηλεόρασή σας. Χρησιμοποιήστε την ενδεικτική βάση SU-WL450, για να εγκαταστήσετε την τηλεόραση στον τοίχο.

Σημείωση

Αποθηκεύστε τις βίδες που αφαιρέσατε σε ένα ασφαλές μέρος και φυλάξτε τις μακριά από παιδιά.

παρέχονται με το μοντέλο SU-WL450

Βεβαιωθείτε ότι περιλαμβάνονται στα 10 αντικείμενα.

A Bαση (20) (1) B Tροχαλία (2)
◎ PSW 6x20 (4)◎ PSW 4x20 με δακτύλιο (2)
ΕΔιαχωριστικό (20) (2)	Ε Γιμάντας (1)
◎ Δακτύλιος (20) (M4) (2)	Η PSW 4x20 (2)
◎ Προσαρμογέας βάσης (2)	◎ J PSW 4x10 (8)
◎ KΔιαχωριστικό (60) (2)	◎ L PSW 6x50 (2)
◎ M Δακτύλιος (M4) (2)	◎ N PSW 4x50 (2)

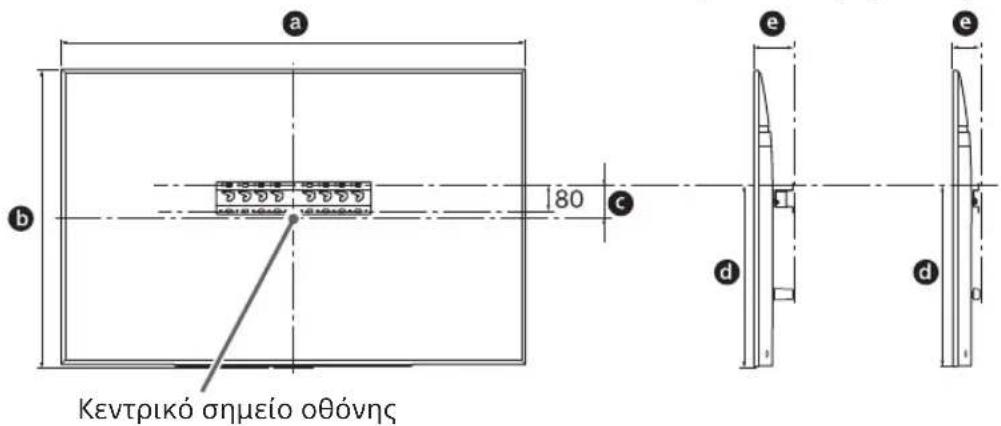

Καθορισμός της θέσης τοποθέτησης

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση ή ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης. Συμβουλευτείτε τον παρακάτω πίνακα για την εγκατάσταση της τηλεόρασης στον τοίχο. Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας για προφυλάξεις σχετικά με το βάρος της.

Τοποθέτηση της τηλεόρασης στη θέση τοποθέτησης

Μονάδα: mm

Ovouα μοντέλου	Διαστάσεις Θεόνης		Διάσταση κέντρου οθόνης	Mήκος γία την τοποθέτηση
	a	b	c	d	e
					Τυπική τοποθέτηση τοποθέτηση
KD-85XG85□□	1.909	1.097	251	803	142
KD-75XG87□□	1.673	963	107	595	116
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115
KD-55XG85□□

Σημείωση

Ολοκληρωμένη εξέταση της τηλεόρασης. - Όταν η τηλεόραση είναι εγκατεστημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης πρέπει να είναι ελεύθερο.

GR

Φροντίστε ώστε να υπάρχει επαρκής απόσταση μεταξύ της τηλεόρασης και της οροφής και των τοίχων του χώρου, όπως φαίνεται στο παρακάτω διάγραμμα.

Μονάδα: mm

Η αφαίρεση του καταλόγου ελέγχου και για να αποφευχθεί η ουσαμπέριον ακαθαριών ή οικονίας:

Μην τοποθετείτε την τηλεόραση σε ανοιχτό χώρο, ούτε την εγκαταστήσετε σε κλειστό ντουλάπι. Μην τοποθετείτε την τηλεόραση πάνω σε θερμαντικά σώματα, καλοριφέρ, κρεβάτια ή άλλα έπιπλα. Μην καλύπτετε την τηλεόραση με υφάσματα ή αντικείμενα που εμποδίζουν τον αερισμό. Μην εγκαταστήσετε την τηλεόραση όπως φαίνεται παρακάτω.

Εξασφαλίστε την κυκλοφορία του αέρα.

Ενσωμάτωση

Εάν τηλεόραση τοποθετηθεί σε έναν τοίχο, αφήστε μια απόσταση στον τοίχο για να πάρετε τα καλώδια πριν ξεκινήσετε την τοποθέτηση. Για να αποφύγετε την ακρινή πίεση των καλωδίων, προετοιμάστε μια οπή στον τοίχο ή σημείο εκτός της περιφέρειας της βάσης (20) Α, προσαρμογές βάσης ① και του δαχτυλιδιού (20) Ε, του δαχτυλιδιού (60) Κ.

2 Επιλέξτε τη μέθοδο επιτοίχιας τοποθέτησης. Μπορείτε να επιλέξετε την απόσταση μεταξύ της πίσω πλευράς της τηλεόρασης και του τοίχου σύμφωνα με τα παρακάτω στοιχεία.

2-α Τυπική τοποθέτηση

2-β Λεπτή τοποθέτηση

Ανατρέξτε στον πίνακα του βήματος 1.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν επιλέξετε τη μέθοδο 2-β, θα περιοριστεί η πρόσβαση στους πίσω ακροδέκτες.

3 Ανατρέξτε στον παρακάτω πίνακα για πληροφορίες σχετικά με τη θέση τοποθέτησης του προσαρμογέα βάσης. Αν επιλέξετε τη μέθοδο 2-β, πάρτε αυτό το ήμισυ

Övopα μοντέλου θέση ἀγκιστρου
KD-85XG85□□
KD-75XG87□□	a
KD-75XG85□□
KD-65XG87□□
KD-65XG85□□	b
KD-55XG87□□
KD-55XG85□□

Αν επιλέξετε τη μέθοδο 2-α, τοποθετήστε τον προσαρμογέα βάσης στη βάση (20) Α χρησιμοποιώντας τις βίδες (PSW 4x10) J.

4 Καθορίστε τις θέσεις βιδών για την εγκατάσταση της βάσης (20) Α.

Συμβουλευτείτε τα τεχνικά χαρακτηριστικά στη σελίδα 19.

Αν επιλέξετε τη μέθοδο 2-α, χρησιμοποιήστε τις θέσεις για τις οπές του προσαρμογέα βάσης ①.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ο τοίχος στον οποίο θα αναρτηθεί η τηλεόραση θα πρέπει να αντέχει βάρος τουλάχιστον τετραπλάσιο από το βάρος της τηλεόρασης (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.).

Βεβαιωθείτε για την αντοχή του τοίχου όπου θα τοποθετηθεί η τηλεόραση. Εάν είναι απαραίτητο, ενισχύστε κατάλληλα τον τοίχο.

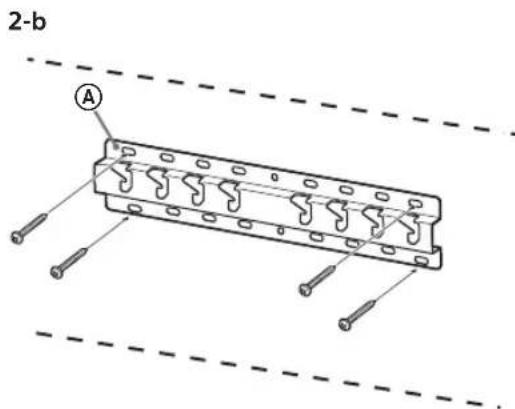

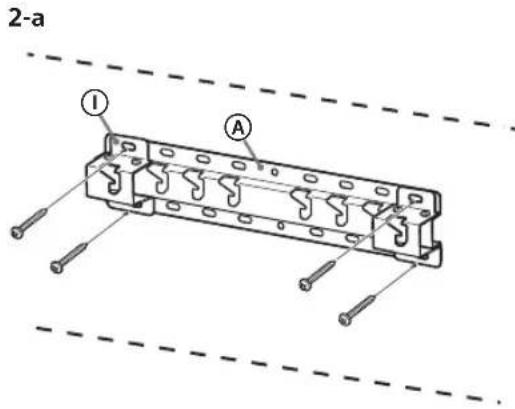

Εγκατάσταση της βάσης στον τοίχο

Χρησιμοποιήστε τις παρεχόμενες βίδες διαμέτρου 8 mm ή ανάλογες (εάν χρειάζονται).

Τοποθετήστε τις τέσσερις βίδες στις οπές του προστατευτικού βάσης ① για να τον συνδέσετε με τη βάση (20) Α (βήμα 2-α).

• Εγκαταστήστε τη βάση (20) Α στον τοίχο οριζόντια.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Ανατρέξτε στον οδηγό εγκατάστασης για την εγκατάσταση της βάσης.

KD-85/75XG85□□, KD-75XG87□□

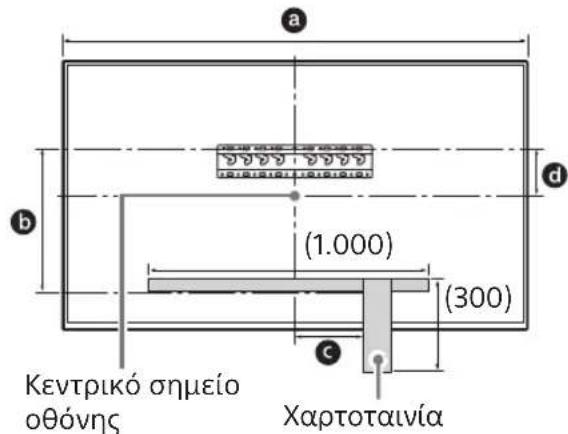

1 Σημαδέψτε τη θέση εγκατάστασης στον τοίχο.

Χρησιμοποιήστε χαρτόνι, κ.λπ. (εάν χρειάζεται) για να σημαδέψετε τη θέση της τηλεόρασης στη βάση ή στον προστατευτικό βάσης. Ανατρέξτε στον ακόλουθο πίνακα.

Μονάδα: mm

Ονομα μοντέλου	Μήκος για σημάδεμα	Διάσταση κέντρου οθόνης
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

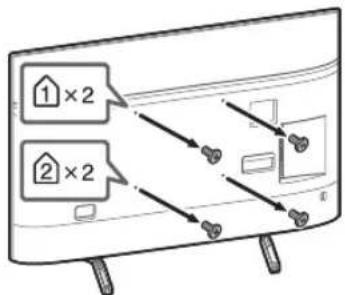

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

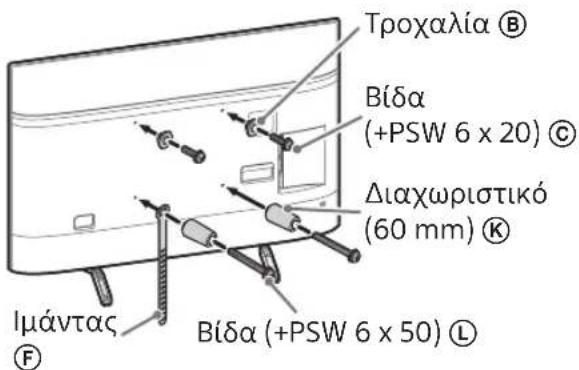

3 Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Επισήμανση

- Σφίξτε σταθερά τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή στρέψης περίπου στα 1,5 N·m {15 kgf-cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Διαβάστε το προϊόν εγχειρίδιο για μελλοντική χρήση.

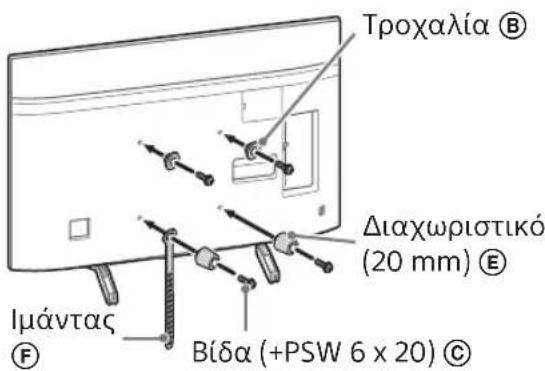

Τοποθέτηση σε τοίχο (2-α)

Τοποθέτηση σε τοίχο (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

4 Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Σύρετε το καλώδιο προς τα πάνω και τοποθετήστε το στον τοίχο. Πρέπει να συνδέσετε το καλώδιο αφού έχει τοποθετηθεί η τηλεόραση. Ανατρέξτε στον Οδηγό αναφοράς που περιλαμβάνεται με την τηλεόραση.

Σημείωση

Αφαιρέστε την προστασία των καλωδίων από τον τοίχο, εφοδιασμένο τεχνικό. Δείτε αν τα καλώδια συνδέονται για να μην τα πατήσετε πριν από την εύστοχη τοποθέτηση.

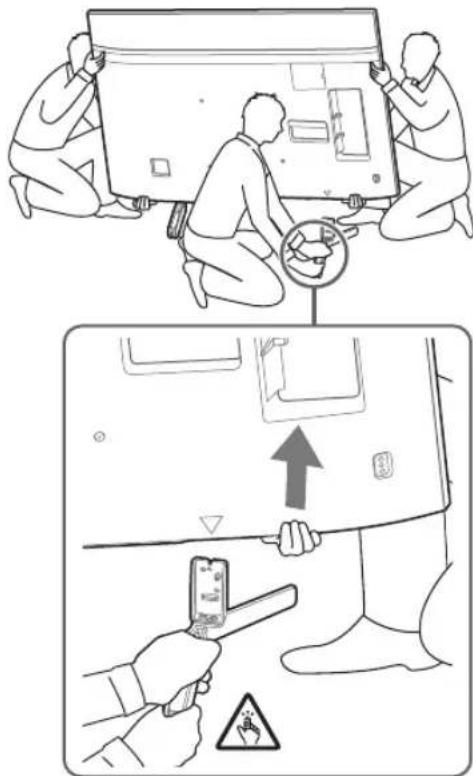

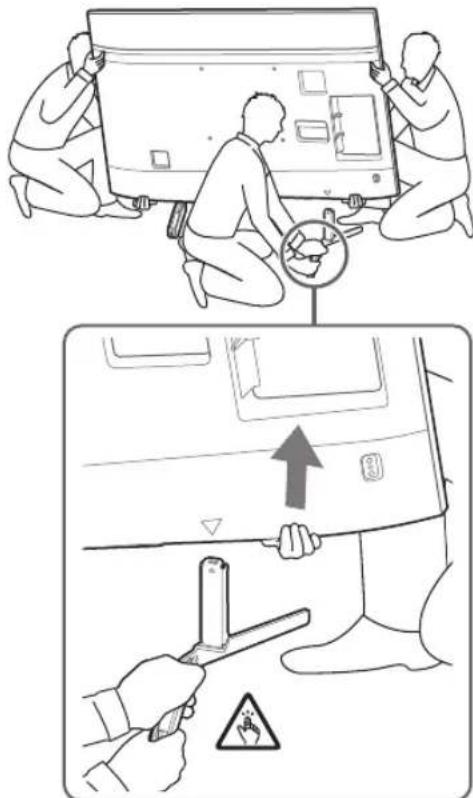

5 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρείτε μια-μια την πλάκα, την κάθε πλάκα, και τοποθετείτε την κάθε πλάκα σε κατάλληλο μέρος, και η ασφάλεια στη βάση κάθε πλάκας και η δυσχέρεια ενώ και άλλοι άλλοι αναγκαίοι τρόποι.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η βάση επιτραπέζιας τοποθέτησης αποτελείται από ένα προϊόν και ένα προϊόντα. Πρέπει να την ασφαλίσετε σωστά. Η βάση επιτραπέζιας τοποθέτησης μπορεί να προκαλέσει τραυματισμό αν την τηλεφωνήσετε όπως μπορεί να προκληθεί από την τηλεόραση και, κατά συνέπεια, πτώση στην τηλεόραση. Προσέξτε κατά τον χειρισμό της βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκλησης ζημιάς στην τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση, καθώς, εάν έχει αφαιρεθεί η βάση επιτραπέζιας τοποθέτησης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου στέκεται η τηλεόραση.

KD-65/55XG87□□

KD-65/55XG85□

1. Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

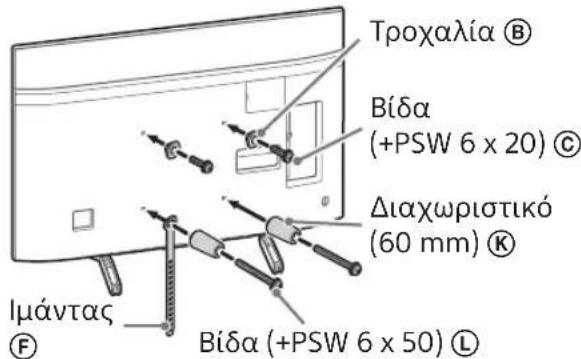

2. Ελέγξτε τα εξαρτήματα προσάρτησης, ανατρέχοντας στην παράγραφο "Παρέχονται με το μοντέλο SU-WL450" της ενότητας "Έλεγχος των εξαρτημάτων" στη σελίδα 6.

Σημείωση

Στερεώστε σταθερά τα εξαρτήματα προσάρτησης με βίδες. Εάν χρησιμοποιείτε ηλεκτρικό κατσαβίδι, ρυθμίστε τη ροπή να μην υπερβαίνει περίπου τα 1,5 N·m {15 kgf·cm}. Φροντίστε να φυλάξετε τόσο τα εξαρτήματα που χρησιμοποιήσατε όσο και αυτά που δεν χρησιμοποιήσατε σε ασφαλές μέρος για μελλοντική χρήση. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

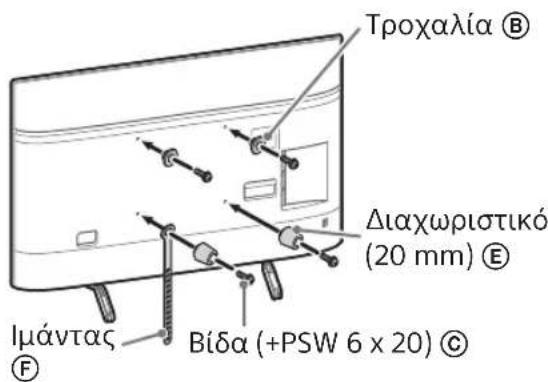

Τυπική τοποθέτηση (2-α)

Απλή τοποθέτηση (2-β)

Σημείωση

• Δεν μπορείτε να χρησιμοποιήσετε ορισμένους ακροδέκτες που βρίσκονται στην πίσω πλευρά της τηλεόρασης, αν χρησιμοποιείτε αυτό το στυλ τοποθέτησης.

3. Συνδέστε τα απαραίτητα καλώδια στην τηλεόραση.

Συνδέστε οπωσδήποτε τα καλώδια πριν από την τοποθέτηση της τηλεόρασης στον τοίχο. Δεν θα μπορείτε να συνδέσετε τα καλώδια ενώ έχει τοποθετηθεί η τηλεόραση.

Ανατρέξετε στον οδηγό αναφοράς που περιέχεται στην τηλεόραση.

Σημείωση

- Αφαίρεση των καλωδίων από τον τοίχο από εξουσιοδοτημένο τεχνικό. - Δέστε τα καλώδια συνδέοντάς τα για να μην τα πιάνει κανείς από την εύστοχη τοποθέτηση.

4 Αφαιρέστε τη Βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφαιρέστε μια-μια τις πλάκες, την κάθε πλάκα και τοποθετώντας τις. Κρατήστε τα δάπερα και η ασφάλεια της βάσης επιτρέψεως τοποθετήσεως και η Τα δύο χέρια ενώ και άλλοι αναγκαίοι των αέραων.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιας στήριξης απαιτεί τρία περισσότερα άτομα. Πρέπει να μην ασκήσετε την προσωπική δύναμη κατά την αφαίρεση της βάσης επιτραπέζιας στήριξης από τον τοίχο, όπως μπορεί να προκληθεί τραυματισμός στον τοίχο και, κατά συνέπεια, πτώση στην τοποθέτηση. Προσέξτε κατά τον χειρισμό της βάσης επιτραπέζιας στήριξης για την αποφυγή πρόκλησης ζημιάς στην τοποθέτηση. Προσέξτε όταν σηκώνετε την τοποθέτηση κλειστή, επειδή έχει αφαιρεθεί η βάση επιτραπέζιας στήριξης, η βάση μπορεί να πέσει και να προκαλέσει τραυματισμούς. Προσέξτε όταν αφαιρείτε τη βάση επιτραπέζιας στήριξης από τον τοίχο ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η τοποθέτηση.

Τοποθέτηση της τηλεόρασης στον τοίχο

KD-85/75XG85□□，KD-75XG87□□

1 Σηκώστε την τηλεόραση.

Τοποθετώντας την τηλεόραση στα τροχαλία ή στη βάση ή στην προσαρμογέα βάσης, συμβουλευτείτε τον πίνακα του βήματος 3 στην ενότητα "Καθόρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση προσαρμογέα βάσης όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την ταινία και με τα δύο χέρια και βεβαιωθείτε ότι ο άξονας F και το κάτω εύρος της ταινίας ευθυγραμμίζονται με τη χαρτοταινία. Η ταινία πρέπει να μεταφερθεί από τρία άτομα, το άτομο που βρίσκεται μπροστά από την ταινία καθοδηγεί τους υπόλοιπους για να αποσυναρμολογήσει τη θέση.

• Τοποθετήστε την πλάκα επάνω στον τοίχο, είτε το άτομο στηρίζει την πλάκα από κάτω, καθώς η πλάκα ενδέχεται να πέσει προκαλώντας σοβαρό τραυματισμό αλλιώς και αλλού.

2 Εγκαταστήστε την τηλεόραση στη βάση ή στον προσαρμογέα βάσης.

Οδηγήστε προς τα κάτω και τα δύο χέρια, ακολουθώντας τις οδηγίες που έχετε συνδέσει στο πλάι εύρος της τηλεόρασης στη βάση ή στον προαιρετικό βάση, φροντίζοντας να επιβεβαιώσετε το κενό των οπών. Αφού τοποθετήσετε την τηλεόραση στο σωστό ύψος, βεβαιωθείτε ότι οι οπές έχουν ασφαλίσει καλά στη βάση ή στον προαιρετικό βάση. - Αφήστε αργά και τα δύο χέρια ώστε να - βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

Αποθηκεύστε την περιγραφή στον τοίχο, αφαιρέστε την χαρτοταινία, κ.π. από τον τοίχο.

2-a

2-b

GR

NPOEIANOIOIHEN

Βεβαιωθείτε ότι η τηλεόραση είναι τοποθετημένη σε μια από τις δύο περισσότερες θέσεις (ή σε περισσότερες θέσεις αν η τηλεόραση είναι μεγαλύτερη από 75 ίντσες).

3 Αποτρέψτε την πτώση της τηλεόρασης.

• Τεντώστε τον ιμάντα F και συνδέστε τον στον τοίχο σταθερά.

Χρησιμοποιήστε ένα βίδα διαμέτρου 5mm ή οδηγό (αν χρειάζεται).

Σημείωση

Βεβαιωθείτε ότι το κάτω μέρος της τηλεόρασης είναι ασφαλισμένο, για να βεβαιωθείτε ότι δεν μετακινείται προς τα έξω. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί σωστά και πρέπει να συνδέσετε ξανά τον ιμάντα F σθεναρά.

1 Σηκώστε την τηλεόραση.

Αν η βάση ή η βάση τοποθέτησης είναι ρυθμιζόμενη, συμβουλευτείτε τον πίνακα του βάθους 3 στην ενότητα "Καθαρισμός της θέσης τοποθέτησης" στη σελίδα 8. Βεβαιωθείτε ότι το πίσω μέρος της τηλεόρασης αγγίζει τη βάση ή τη βάση τοποθέτησης όταν κρατάτε την τηλεόραση.

Σημείωση

Κρατάτε την τηλεόραση γερά και με τα δύο χέρια.

2 Εγκαταστήστε την τηλεόραση στη βάση ή στη βάση τοποθέτησης.

Οδηγήστε προς τα καλώδια και την τηλεόραση, καθαρίστε τις τροχιές που έχετε συνδέσει στο πίσω μέρος της τηλεόρασης στη βάση ή στον προβολέα βάσης, φροντίζοντας να επιβεβαιώσετε το κενό των οπών. Αφού τοποθετήσετε την τηλεόραση στον τοίχο, βεβαιωθείτε ότι οι τροχιές έχουν ασφαλιστεί στη βάση ή στον προβολέα βάσης. - Αφήστε αργά και τα δύο χέρια ώστε να βεβαιωθείτε ότι η τηλεόραση δεν πέφτει.

2-α

2-β

↓

↓

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η μεταφορά της τηλεόρασης πραγματοποιείται από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες).

3 Αποτρέψτε τη μετατόπιση του κάτω μέρους της τηλεόρασης.

• Τεντώστε τον ιμάντα (F) και συνδέστε τον στο τοίχο σταθερά.

Χρησιμοποιήστε ένα τρυπάνι διαμέτρου 5 mm ή οβίδα (δεν παρέχεται).

Σημείωση

• Δοκιμάστε να τραβήξετε το κάτω μέρος της τηλεόρασης ελαφρώς προς το μέρος σας, για να βεβαιωθείτε ότι δεν μετακινείται προς τα εμπρός. Αν παρατηρήσετε ότι κινείται, τότε δεν έχει στερεωθεί καλά και πρέπει να συνδέσετε ξανά τον ιμάντα (F) σταθερά.

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Οι βίδες έχουν ασφαλιστεί σταθερά στη βάση ή στον προαιρετικό βάση. Το σχοινί και το καλώδιο δεν έχουν στρεβλωθεί ή συμπιεστεί. - Ο ιμάντας (F) είναι σφιχτός και δεν έχει χαλαρώσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λάθος τοποθέτηση του καλωδίου τροφοδοσίας κ.λπ. μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Άλλες πληροφορίες

Κατά την αφαίρεση της τηλεόρασης, ακολουθήστε τα βήματα της διαδικασίας τοποθέτησης με την αντίστροφη σειρά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Φροντίστε δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις μεγαλύτερες από 75 ίντσες) να κρατούν την τηλεόραση κατά την αφαίρεσή της.

Τεχνικά χαρακτηριστικά

Διαστάσεις: (Περίπου) [mm]

h1: 20 (περίπτωση 2-b) h2: 60 (περίπτωση 2-a)

Βάρος (μόνο για τη βάση): (Περίπου) [kg] 0,8

Ο εξοπλισμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
