Značka	Sony
Model	Bravia KD65XG8596
Typ produktu	LED 4K UHD televízor
Veľkosť obrazovky	65 palcov (164 cm)
Rozlíšenie	3840 x 2160 pixelov (4K)
Obnovovacia frekvencia	100 Hz (Motionflow XR)
Technológia HDR	HDR10, HLG, Dolby Vision
Operačný systém	Android TV
Konektivita	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Zvukový výkon	20 W (2x 10 W)
Napájanie	220-240 V AC, 50/60 Hz
Príkon (max)	180 W
Spotreba v pohotovostnom režime	0,5 W
Rozmery (bez stojana)	1450 x 836 x 72 mm (Š x V x H)
Rozmery so stojanom	1450 x 903 x 286 mm
Hmotnosť (bez stojana)	23,5 kg
Hmotnosť so stojanom	24,2 kg
Kompatibilné uchytenie na stenu	VESA 400x300 mm (SU-WL450)
Údržba a čistenie	Utrite mäkkou suchou handričkou. Nepoužívajte žiadne rozpúšťadlá ani abrazívne prostriedky.
Náhradné diely a opraviteľnosť	Index opraviteľnosti: 7,2/10. Diely dostupné prostredníctvom autorizovaného servisu Sony.
Bezpečnosť	Povinná inštalácia na stenu autorizovaným odborníkom. Nezakrývajte vetracie otvory. Počas inštalácie držte deti mimo dosahu.

Často kladené otázky - Bravia KD65XG8596 SONY

Ako pripojiť televízor k Wi-Fi?

Prejdite do Nastavenia > Sieť > Konfigurácia Wi-Fi. Vyberte svoju sieť a zadajte heslo. Ak je sieť skrytá, zvoľte Pridať sieť.

Môže byť televízor upevnený na stenu?

Áno, je kompatibilný s nástenným držiakom Sony SU-WL450 (norma VESA 400x300). Inštaláciu musí vykonať autorizovaný inštalatér z bezpečnostných dôvodov. Stena musí uniesť najmenej 4-násobok hmotnosti televízora (približne 94 kg).

Ako čistiť obrazovku?

Vypnite televízor a nechajte ho vychladnúť. Použite mäkkú suchú handričku (mikrovlákno) bez vyvíjania tlaku. Nikdy nepoužívajte chemické prostriedky, alkohol ani abrazívne čistiace prostriedky. Na odolné škvrny handričku mierne navlhčite destilovanou vodou.

Ako aktualizovať softvér?

Prejdite do Nastavenia > Zariadenie > Aktualizácia softvéru. Vyberte Vyhľadať aktualizáciu. Uistite sa, že ste pripojení na internet. Po stiahnutí aktualizácie sa televízor automaticky reštartuje.

Ako resetovať televízor?

Prejdite do Nastavenia > Úložisko a resetovanie > Obnovenie továrenských nastavení. Potvrďte operáciu. Tým sa vymažú všetky nastavenia a účty. Na hardvérový reset podržte tlačidlo napájania na televízore (10 sekúnd), kým sa nevypne.

Ako pripojiť Bluetooth slúchadlá?

Aktivujte Bluetooth na svojich slúchadlách (režim párovania). Na televízore prejdite do Nastavenia > Diaľkové ovládanie a príslušenstvo > Pridať zariadenie Bluetooth. Vyberte svoje slúchadlá zo zoznamu a postupujte podľa pokynov.

Ako nastaviť parametre obrazu?

Použite tlačidlo ACTION MENU na diaľkovom ovládači, potom vyberte Nastavenia obrazu. Môžete si vybrať preddefinovaný režim (Štandard, Kino, Šport atď.) alebo manuálne upraviť jas, kontrast, farbu a ostrosť. Pre HDR aktivujte Automatický HDR režim.

Ako používať hlasové ovládanie?

Stlačte tlačidlo Mikrofón na diaľkovom ovládači alebo povedzte OK Google, ak je funkcia aktivovaná. Hovorte zreteľne: 'Zapnúť kanál 5', 'Hlasitosť na 20', 'Hľadať akčné filmy'. Rozpoznávanie hlasu vyžaduje pripojenie na internet a účet Google.

Čo robiť v prípade absencie zvuku?

Najprv skontrolujte, či nie je zvuk vypnutý alebo v tichom režime (ikona prečiarknutého reproduktora). Prejdite do Nastavenia > Zvuk a uistite sa, že audio výstup nie je nastavený na externé zariadenie. Ak zvuk stále chýba, reštartujte televízor alebo vykonajte obnovenie továrenských nastavení.

Ako aktivovať HDR režim?

Televízor automaticky rozpozná HDR obsah, ak je zdroj kompatibilný. Pre kontrolu stlačte ACTION MENU a vyberte Nastavenia obrazu. HDR režim sa zobrazí v hornej časti obrazovky. Môžete si tiež vybrať špecifický HDR obrazový režim v nastaveniach. Uistite sa, že používate kábel HDMI 2.0 alebo vyšší.

NÁVOD NA OBSLUHU Bravia KD65XG8596 SONY

Konzolu sestavte správné dle použiti.

Po rădné montáži televizoru rădné zajistete kably.

Pokud se do kabelu zamotaji osoby nebo jine predmety, muze dojit ke zraneni nebo poskozeni tevizoru.

Montáž základny na zed. 8

Montáž základny na zed

3 Zapojte príslušné kabely k televizoru.

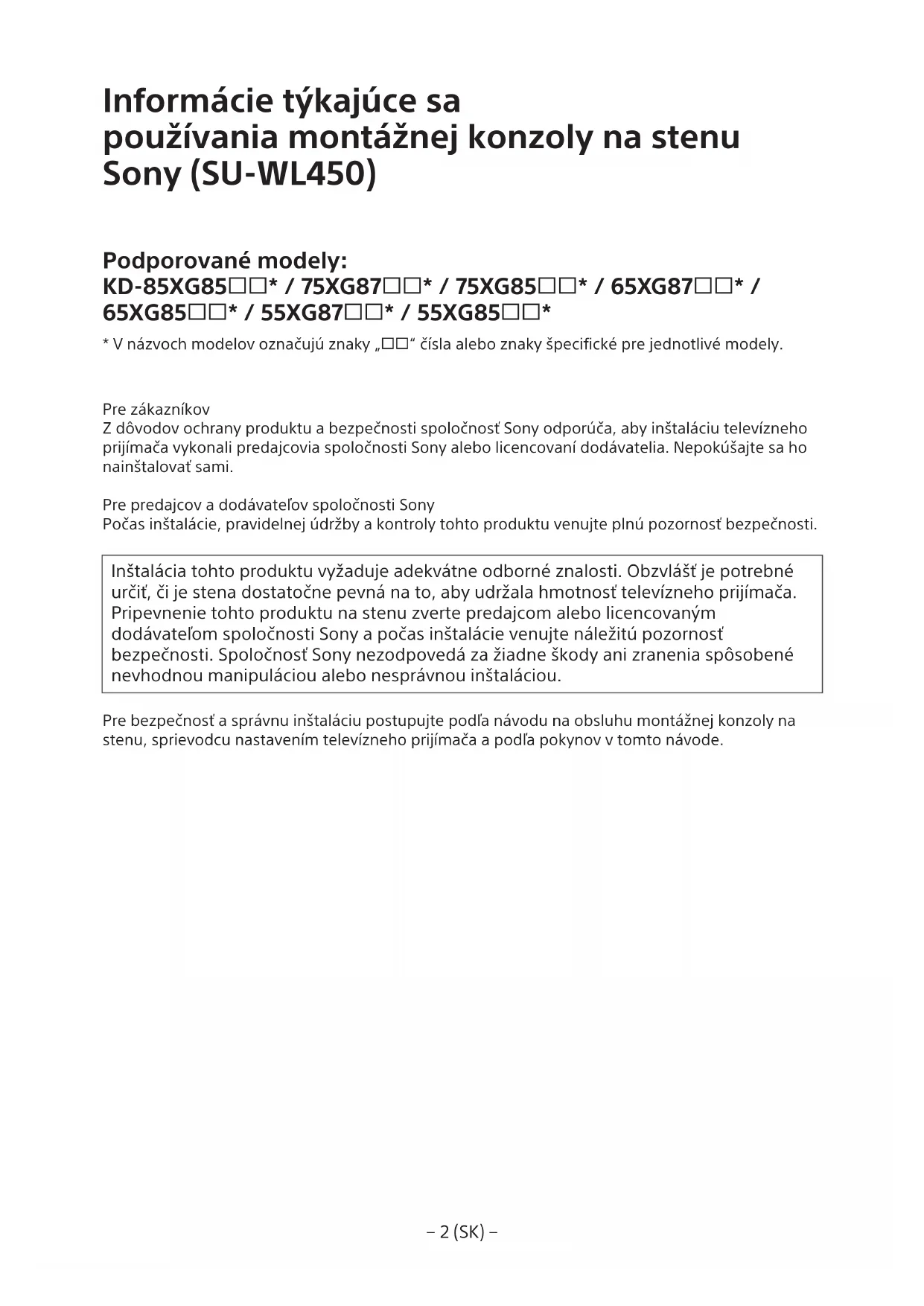

Informácie týkajúce sa používania montážnej konzoly na stenu Sony (SU-WL450)

Podporované modely:
KD-85XG85□* / 75XG87□* / 75XG85□* / 65XG87□* / 65XG85□* / 55XG87□* / 55XG85□*

• V názvoch modelov označuju znaky „☐☐" Čísla alebo znaky špecificné pre jegnotlivé modely.

Pre zákaznikov

Z dovodov ochrany produktu a bezpečnosti spolocnost' Sony odporúca, aby instaláciu televízneho prijímaça vykonali predajcovia spolocnosti Sony alebo licencovani dodávatelia. Nepokušajte sa ho nainstalovat sami.

Pre predajcov a dodávatéřov spolocrnosti Sony

Instalácia tohto produktu vyžaduje adekvátne odborne znalosti. Obzvlást je potrebné urcit, cis je stena dostatočne pevná na to, aby udržala hmotnost televízneho prijímača. Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovanym dodávatel'om spolocnosti Sony a poças instalácie venujte náležitú pozornost bezpečnosti. Spolocnost Sony nezodpovedá za ziadne škody ani zranenia spôsobené nevhodnou manipulaciou alebo nasprávnou instaláiou.

Montáz tohto produktu vyžaduje
adekvátne odborne znalosti. Montáz
zverte predajcovi alebo licencovanému
dodávatelovi produktov od spolocnosti
Sonya a poča montáze venujte nălezitù
pozornost bezpečnosti. Spolocnost' Sony
nenesie zodpovednost' za ziadne škody
ani cranenia spô Sobené nésprévnou
manipulació alebo montáźou, alebo
montáźou akéhokolvek iného akó
specifikovaného produktu. Vase
pripadné zákonné prava su nedotknute.

Pre predajcov\ produktov spolocnosti\ Sony

V tomt navode na pouzivanie je znazornená správnapulicá sprodukton a doležite bepezčnostnéPokyny, učelom ktorych je predist nehodám. Tento navod na pouzivanie si dokladne prečitajte a produkt používajte správnym sposobom. Navod uschovajte pre buduce použitie.

Produkt od spolocnosti Sony boli navrhnute s dorazom na bezpecnost. Ak sa vsk produit pouziva nespravne, moze to mat za nasledok vaze nranenie nasledkom poziaru,zasahu elektrickym prudom, prevrhnutia vyrobku alebo jeho pado. Dodriavajte bezpecnostnePokyny, aby sa podobnym nehodam predislo.

UPOZORNENIE

Špecifikované produkty

Tato montažna konzola na stenu je urcená na použitie so specifikovanymi TV prijimačmi. Informácie o tom, č je možné montažnu konzolu na stenu použit's TV prijimačom, najdete v referencnej priručke.

Pre zákazníkov

VYSTRAHA

V pripe nudorzania bezpecnostnychPokynov moze dojst k vaznemu zraneniue alebo smrti nasledkom poziaru,zasahu elektrickym prudom alebo prevrhnutia vyrobku.

Montáž zverte licencovanému dodávatelovi a dbajte na to, aby sa v blízkosti instalacie nezdržiavali deti.

Ak sa montáznka konzola na stenu alebo TV prijimač nenamontuje správné, moze dójsk nasledujúcim nehádám. Montáž zverte licencovanému dodávatelovi.

TV prijima c by mohol spadnut a sposobit vaZne zranenia, napriklad moderiny alebo zlomeniny.
- Ak je stena, na ktoru sa instaluje montáznakonzola na stenu, nestabilná, nerová alebo nie je v pravom uhle s podlahou, jednotka moze spednúf a sposobit zranenie alebo skody na majetku. Stena by mala udržat minimálne stvornásobok hmotnosti TV prijimača. (Informácie o hmotnosti TV prijimača najdete v referencnej príruče.)
- Ak nie je montažna konzola na stenu namontovaná dostatočne pavne, Jednotka moź speadnút a spósobit zranenie alebo skody na majetku.

Premiestnovanie alebo odmontovanie TV prijimača zverte licencováému dodávatelovi.

Ak TV prijima⁺ prenásjú alebo demontuju iné osbya akó licencovani dodávatelia, TV prijima⁺õese spadnút a spósobit zranenie alebo škody na majetku. Dbajte na to, aby televízny prijima⁺ prenásali alebo demontovali dvaja alebo viaceri ludia (traja alebo viaceri ludia pri televíznom prijimači 75 palcov a viac).

Po namontovani TV prijima neodskrutkujte skrutky.

V opacnom pripade moze TV prijima' spadnut a sposobit zranenie alebo skody na majetku.

Okrem špecifikovanych produktov nemontujte ziadne iné zariadenia.

Tato montáznakonzola na stenu je urcená na použitie iba so špecifikovanymi produktmi. Ak na nu namontujete iné zariadenie než je špecifikované, moze spadnút alebo sa rozbit a spasobit zranenie alebo skody na majetku.

Montážnu konzolu nezatažujte nicim okrem TV prijimača. TV prijimačom netraste dolava, doprava, nahor ani nadol.

V opacnom priada moze TV prijima spadnut a sposobit zranenie alebo skody na majetku.

O TV prijimaš sa neopierajte a nevesajte sa naš.

O TV prijima sa neopierajte a nevesajte sanan, pretoze by mohol na vas spadnut a sposobit vazne zranenie.

UPOZORNENIE

Ak nebudete dodrziavat nasledujuce bezpečnostnéPokyny, moze dojst k zraneni alebo skodam na majetku.

Pocas cistenia alebo udrzby netlachte na produit nadmernou silou.

Netlačte nadmernou silou na hornú Čast TV prijímača. V opacnom pripade moze TV prijímač spadnú t a sposobit zranenie alebo skody na majetku.

Upozornenie

• Ak používate TV prijímač namontovany na montážnu konzolu na stenu dlhodobo, v závislosti od materialu steny sa moze zmenit farba steny za alebo nad TV prijímačom alebo sa moze odlepit rapeta.
• Po demontázi montánezj konzoly na stenu ostanú v stene otvory na skrutky.
  Montaznu konzolu na stenu nemontujte na miesta, kde bude vystavena mechanickym vibraciam.

Montáž montážnej konzoly na stenu

Pre predajcov\ produkto\ spolocnosti Sony

VYSTRAHA

Nasledujuce pouny su urcené len pre predajcov produktov spolocnosti Sony. Dokladne si precitajte bezpecnostné pouny uvedene vyssie a poças montaže, udrzby a kontroly tohto produktu venujte mimoriadnu pozornost bezpecnosti.

Montážnu konzolu na stenu neinstalujte na povrch steny, kde budu rohy alebo strany TV prijimača vyčnievat mimo povrchu steny.

Montáznu konzolu na stenu neinstalujte na povrch steny, napriklad na pilier, kde budu rohy alebo strany TV prijimača vyčnievát mimo povrchu steny. Ak osoba alebo predmet narazi do vyčnievajuceho rohu alebo strany TV prijimača, moze dojst k zraneniu alebo škodám na majetku.

TV prijímac nemontujte nad ani pod klimatizáciu.

Ak je TV prijima dlhodobo vystaveny unikajucej vode alebo prudu vduchu z klimatizacie, moze to mat za nasledok poziar,zasah elektrickym prudom alebo poruchu TV prijimaca.

Montážnu konzolu na stenu namontujte bezpečne na stenu podla nasledujúcichPokynov v totom námode.

Ak sa ktorakolvek zo skrutiek uvolni alebo vypadne, montažna konzola na stenu moze spadnú't a sposobit zranenie alebo skody na majetku. Použivajte skrutky vhodné prematerial steny a jednotku namontujte pvne použitim styroch alebo viacerych skrutiek s priemerom 8 mm (alebo ekvivalentnych).

Používajte len dodané skrutky a upevnovacie diely riadne podlaPokynov uvedenych v tomto návode. Ak použijete nahradné diely, TV prijímac moze spednú'ta spôsobit niedekumu zranenie alebo sa moze TV prijímac poškodit.

Konzolu správne zestavte podla postupu uvedeného v toto námode.

Ak sa ktorakolvek zo skrutiek uvolni alebo vypadne, TV prijimač moze spednú t a sposobit niekomu zranenie aleba so mоze TV prijimač poškodif.

Skrutky pavne utiahnite na vyznačenom mieste.

Po správnej montáži TV prijímača pavne zaistite káble.

Ak sa do kablov zamotaju fudia alebo predmety, moze dojst k zraneniu alebo poskodeniu TV prijima.

Zabrante priskripnutiu napajacieho alebo prepojovacieho kábla.

Ked je napájaci alebo prepojovaci kabel priskripnuty medzi Jednotkou a stenou alebo nasilu ohnuty alebo skruteny, mozu sa odhalit vúnturné vodiče, co moze spôsobit skrat alebo prerušenie napájania. Mohlo by dōjst k požiaru alebo zásahu elektrickým prudom.

Skrutky potrebné na upevnenie montážnej konzoly k stene sa nedodávajú.

Na montáz montáznéj konzoly na stenu použite skrutky vchodné pre materiala konstrukciu steny.

Obsah

• Odrskrutkované skrutky uložte na bezpečnom miesto mimo dosahu detí.

Priprava na montáž

Pred instalaciou si prijavte referencnú prirucku a sprievodcu nastavenim televizneho prijimaça.
Pred montázou si priapravte skrutkovač Phillips vchodné na prislušné skrutky.
- Stanovte montážnu polohu TV prijímača.
- Prijavte si styri alebo viac skrutiek s priemerom 8 mm a jaku skrutku s priemerom 5 mm alebo ekvivalentné skrutky (nedodávajú sa). Vyberte skrutky vchodné pre material steny.

Kontrola dielov

• Skontrolujte, Či boli dodané všetky diely.

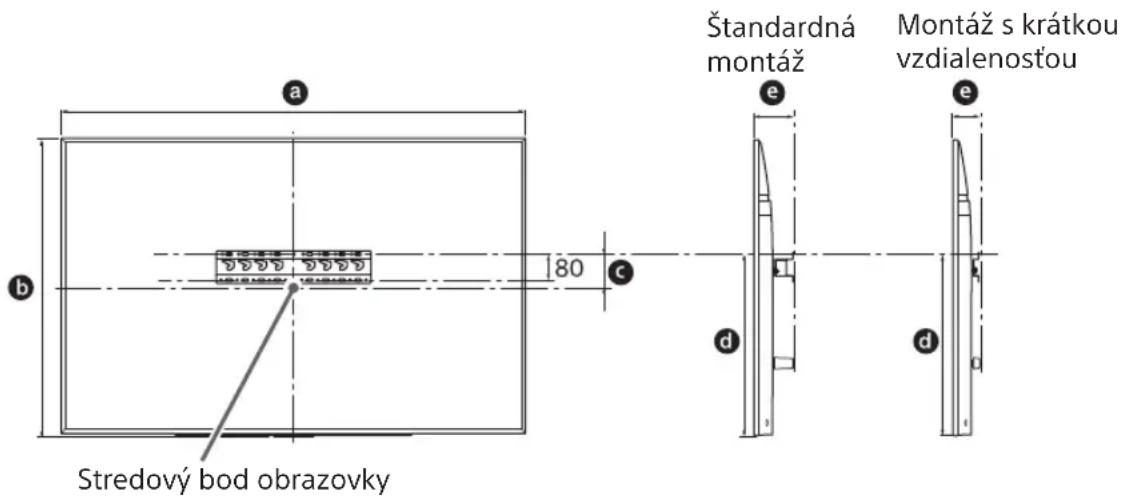

1 Určte miesto montáže.

Stena musí byt'dostatočne priestranná a mat'nosnost minimálne stvornásobku hmotnosti televízneho prijímača.

Pozrite si nasledujucu tabulku, kde najdete informacia o monta zi TV prijima cna stenu.

Informáce o hmotnosti TV prijímača najdete v referencnej príručke TV prijímača.

Jednotka: mm

Názov modelu	Rozmery displeja		Stredový rozmer obrazovky		Dížka pre montáž
	a	b	c	d	e
					Štandardná montáž	Montáž s krátkou vzdialenostou
KD-85XG85☐☐	1909	1 097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Poznámka

Medzi TV prijimačom, stropom a vystupujucimi Častami steny ponechte dostatočné priestor, ako je to znázorneni na nasledujúcom obržku.

Jednotka: mm

• Na zarucenie dostatočného vetrania a na predchadzanie usadzovaniu nečistôt alebo prachu:

• Televizny prijimač nekladte naplocho, neinstalujte ho obratene, smerom dozadu ani nabok.

• Televizny prijimač nekladte na policu, koberec, postel ani do skrine.
• Televizny prijimač neprikryvjte textfliami, ako su záclony, ani predmetmi, ako noviny a pod.
• Televizny prijimač neinstalujte podla nasledujucej ilustracie.

Cirkulácia vzduchu je zablokovaná.

Poznámka

Ak mate v umysle viest kable v stene, pred zacatim montaze vytvorte otvor do steny azasunte don kable. Vytvorte otvor v stene v priestore mimo obvodu podstavca (20) A, adaptér podstavca 1 a distancnej vlozky (20) E, distannej vlozky (60) K, aby nedoslo k pristkripnutiu kablov.

2 Vyberte typ montaje na stenu. Vzdialenost zadnej casti TV prijima ca od steny mozno vybrat podla nasledujucich informaci.

Pozrite si tabulku v kroku 1.

VYSTRAHA

-Ak vyberiete sposob 2-b, pristup k zadnym koncovkam bude obmedzeny.

2-a 2-b

3 Podla nasledujucej tabulky urcte polohu montaze adaptera podstavca. Ak ste vybrali sposob 2-b,除去krok vynechajte.

Názov modelu Umiestnenie háka
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

V priade sposobu 2-a
pripevnite adaptor podstavca ①
pomocou skrutky (PSW 4 x 10)
J k podstavcu (20) A.

4 Určte pozíciu skrutiek na montáž podstavca (20) (A).

Pozrite si technické udaje na strane 18. Ak vyberiete sposob 2-a, použite umiestnenie otvorov adapéra podstavca ①.

VYSTRAHA

Stena, na ktorei bude TV prijimač namontovany, by mala udržat minimálne stvornásobok hmotnosti TV prijímača (Informácie o hmotnosti TV prijímača najdete v referencnej priruče.).
- Urte pevnost steny, na ktorej bude TV prijima namontovany. V priade potreby stenu dostatočne spevnite.

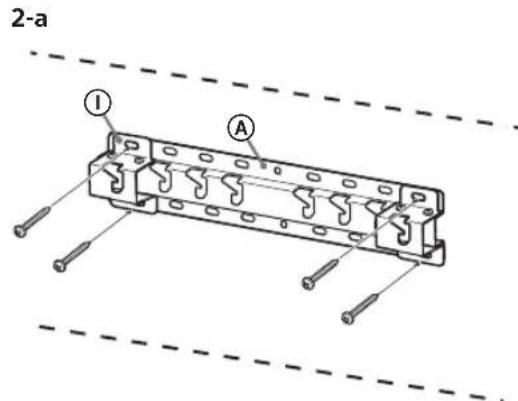

Instalácia podstavca na stenu

• Použite minimálne styri skrutky s priemerom 8 mm alebo ekvivalentné skrutky (nedodávajú sa).

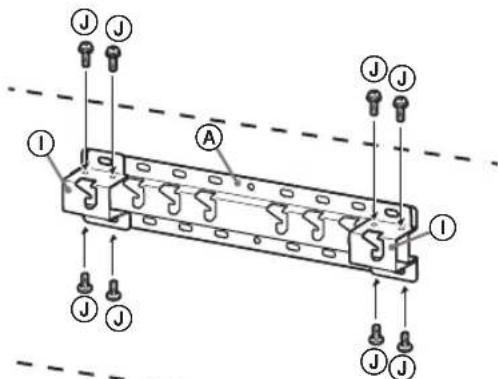

  Vložte styri skrutky do otvorov na adaptéri podstavca ① s podstavcom (20) A (len 2-a).
• Podstavec (20) A namontujte na stenu vodorovne.

Pre instalaciu stojana si pozrite sprievodcu.
nastavenim.

KD-85/75XG85□□，KD-75XG87□□

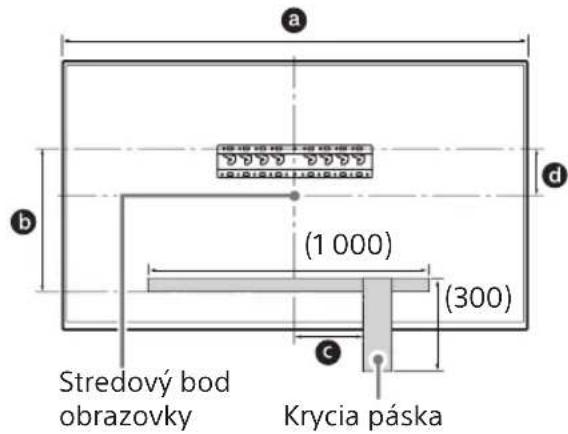

1 Označte miesto instalácie na stenu.

• Použite kryciu pásku a pod. (nedodáva sa) na označenie umiestnienia televízneho prijímača v blízkosti podstavca alebo adaptéra podstavca. Pozrite si nasledujúcu tablku.

Jednotka: mm

Názov modelu	Dížka pre označenie			Stredový rozmer obrazovky
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

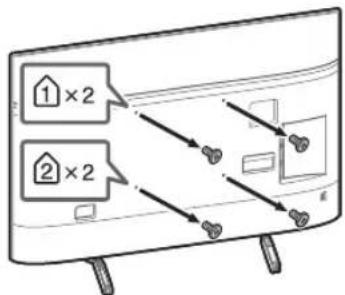

2 Odskrutkujte skrutky zo zadnej casti TV prijimača.

3 Pripevnite upevnovacie casti montažnej konzoly na stenu. Skontrolujte upevnovacie casti podla casti „Položky dodávané s montažnou konzolou na stenu SU-WL450" v sekcii „Kontrola dielov" na strane 5.

Poznámka

• Pevne zaistite upevnovacie Časti pomocou skrutiek.
• Ak používate elektricky skrutkovač, krútiaci moment nastavte na približne 1,5 Nm 15kg / cm^2 .
  Pouzite alebo nepouzite casti uloze na bezpecnom mieste pre buduce pouzitie. Tento navod si odlozte pre pripad buduce potreby.

Kabeláž v stene zverte licencováneu dodávatelovi.
- Prípojné káble zviažte, aby na ne niekto pred montážou na stenu nestúpil.

5 Odmontujte stolovy stojan od TV prijimača.

Stolovy stojan odmontujte tak, ze najskor odmontujete Jednu stranu, potom druhuc. Pevne drzte stolovy stojan bezpecne oboma rukami, kym dal'sie osoby zdvihaju televizny prijimač.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Zopakujte predchadzajuci krok a odmontujte druhú stranu stoloveho stojana.

Poznámka

• Na odpojenie stoloveho stojana su potrebni trajaja alebo viaceri' judia.
  Dbajte na to,aby ste pri odpajan stolovho stojana od televizneho prijima c nepouzivali nadmernu silu, pretoze by mohlo dojst k padu televizneho prijima c, co by mohlo sposobit zranenie osob alebo poskodenie televizneho prijima c.
  Pri manipulacii so stolovym stojanom budte opatrn, aby aby nedoslo k poskodeniu televizneho prijimaça.
  Budte opatrn, ked dvihate televizny prijima pr odpajani stoloveho stojana - stolovy stojan sa moze prevrhnut a sposobit zranenie.
  Pri demontazi stoloveho stojana z televizneho prijima c budte opatrn,aby nedo slo k jeho prevrhnutiu a poskodeniu povrchu, na ktorom je televizny prijima c postaveny.

KD-65/55XG87□□,

KD-65/55XG85□

1 Odskrutkujte skrutky zo zadnej casti TV prijimača.

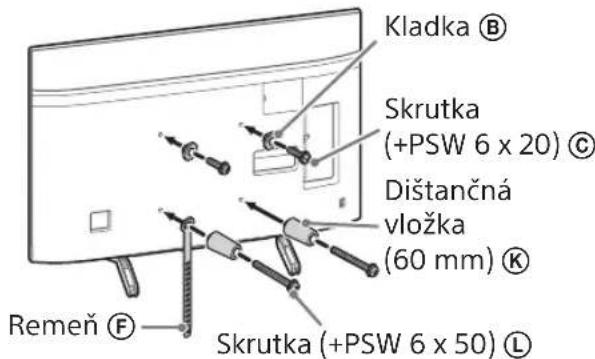

2 Pripnevite upevnovacie Časti montážnej konzoly na stenu. Skontrolujte upevnovacie Časti podla Časti „Položky dodávané s montáznou konzolou na stenu SU-WL450" v sekcii „Kontrola dielov" na strane 5.

Poznámka

• Pevne zaistte upevnovacie Časti pomocou skrutiek.
  Ak pouzivate elektricky skrutkovač, krutiaci moment nastavte na približne 1,5 Nm 15kg / cm^2
• Použité alebo nepoužité Časti uložte na bezpečnom miesto pre buduce použitie. Tento námod si odložte pre pripad buducej potreby.

Standardná montáž (2-a)

Pozrite si referencnú priručku dodanú s TV prijimačom.

Poznámka

Kabeláž v stene zverte licencovanému dodávatelovi.
Pripojne kable zviazte,aby na ne niekto pred montazou na stenu nestupil.

4 Odmontujte stolovy stojan od TV prijimača.

Stolovy stojan odmontujte tak, ze najskor odmontujete Jednu stranu, potom druhuc. Pevne drzte stolovy stojan bezpecne oboma rukami, kym dal'sie osoby zdvihaju televizny prijimač.

Zopakujte predchadzajuci krok a odmontujte druhú stranu stolového stojana.

Poznámka

• Na odpojenie stoloveho stojana su potrebni trajaja alebo viaceri Judia.
  Dbajte na to,aby ste pri odpajan stoloveho stojana od televizneho prijima c nepouzivali nadmernu silu, pretoze by mohlo dojst k padu televizneho prijima c, co by mohlo sposobit zranenie osob alebo poskodenie televizneho prijima c.
  Pri manipulacii so stolovym stojanom budte opatrni, aby aby nedoslo k poskodenju televizneho priimaca.
  Budte opatrní, ked dvihate televizny prijimač pri odpajani stoloveho stojana - stolovy stojan sa moze prevrhnút a sposobit zranenie.
  Pri demontazi stoloveho stojana z televizneho prijima c budte opatrn, aby nedoslo k jeho prevrhnutiu a poskodeniu povrchu, na ktorom je televizny prijima c postaveny.

Montáž TV prijímaça na stenu

KD-85/75XG85□□，KD-75XG87□□

1 Zodvihnite televizny prijimač.

• Pre umiestnenie kladiek na zavesenie na podstavec alebo adapter podstavca si pozrite tabulku v kroku 3 v casti "Urcenie miesta montaze" na strane 7.
• Uistite sa, ze zadna strana televizneho prijimaça sa dotyka podstavca alebo adaptéra podstavca, ked'držite televizny prijimač.

Poznámka

• Pevne drzte televizny prijimač oboma rukami a uistite sa,Že remen ① a spodna Čast televizneho prijimaça su zarovno s krycou paskou.
• Televizny prijimač nech držia traja ludia a osoba, ktorá je pred teviznám prijimačom, nech riadi ostatnéch pri nastavovani polohy.

Pri instalacii televizneho prijima ca na stenu budte velmi opatrn, hlavne Pokial ide o osobu, ktora pridrziava televizny prijima odspodu, lebo televizny prijima moze spadnut a sposobit vazne zranenie alebo dokonca smrt.

2 Namontujte televizny prijima na podstavec alebo adaptor podstavca.

Jemne spustte televizny prijima c a zaveste kladky (B) pripojené k zadnej Časti televizneho prijima c na podstavec alebo adapter podstavca, pricom sa presvedcte o tvare otvorov.
- Po instalacii TV prijima na stenu overte, cisukladky pevne pripevnene k podstavcu alebo adapturu podstavca.
- Pomaly uvolnite obe ruky a uiistite sa, ze televizny prijimač nespadne.

• Po instalacii televizneho prijimaça na stenu odstrante zo steny kryciu pasku a pod.

2-a

2-b

VYSTRAHA

Dbajte na to, aby televizny prijima c pri prena sani drzali dvaja alebo viaceri luda (traja alebo viaceri luda pri televiznom prijima 75 palcov a viac).

3 Zabrante zdvihnutiu spodnej casti TV prijimača.

• Napnite remen (F) a pavne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnu skrutku (nedodáva sa).

Poznámka

• Pokuste sa mierne pritiahnut spodnu cst TV prijima k sebe, aby ste sa uistili, ze sa nepohne dopredu. Ak sa pohnne, nie je upevneny spravne a remen F je potrebne znova pvne zaistit.

KD-65/55XG87□□

KD-65/55XG85□

1 Zodvihnite televizny prijimač.

• Pre umiestnenie kladiek (B) na zavesenie na podstavec alebo adaptér podstavca si pozrite tabulku v kroku 3 v Časti „Urcenie miesta montáze" na strane 7.
• Uistite sa, ze zadná strana televízneho prijímača sa dotýka podstavca alebo adaptéra podstavca, ked'držite televízny prijímač.

Poznámka

• Pevne drzte televizny prijima oboma rukami.

2 Namontujte televizny prijima na podstavec alebo adaptor podstavca.

Jemne spustte televizny prijima c a zaveste kladky ⑧ pripojené k zadnej Časti televizneho prijimača na podstavec alebo adapter podstavca, pričom sa presveděte o tvare otvorov.
- Po instalacii TV prijima na stenu overte, cisukladkyBpevne pripevnene k podstavcu alebo adapturu podstavca.
- Pomaly uvolnite obe ruky a uiistite sa, ze televizny prijimač nespadne.

2-a

2-b

↓

↓

VYSTRAHA

Dbajte na to, aby televizny prijima c pri prena sani drzali dvaja alebo viaceri luda (traja alebo viaceri luda pri televiznom prijima 75 palcov a viac).

3 Zabrante zdvihnutiu spodnej casti TV prijimača.

• Napnite remen (F) a pavne ho pripevnite k stene.

• Použite skrutku s priemerom 5 mm alebo ekvivalentnu skrutku (nedodáva sa).

Poznámka

• Pokuste sa mierne pritiahnut spodnu ccast TV prijima k sebe, aby ste sa uistili, ze sa nepohne dopredu. Ak sa pohnne, nie je upevneny spravne a remen je potrebne znova pvne zaistit.

Kontrola dokončenej montáže

4 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Necete moci da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

Napomena

• Polaganje kablova u zid poverite licenciranom monteru.
• Pre postavljanja na zid, svezite kablove za povezivanje da ih ne biste gazili.

5 Odvojite postolje za sto od TV-a.

• Uklanjajte Jednu po Jednu stranu postolja za sto. Čvrsto držite postolje za sto sa obe ruke dok drugi ljudi podizu TV.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Ponovite prethodni korak i uklonite drugu stranu postolja za sto.

Napomena

Troje ili viseljudi je potrebno za odvajanje postolja za sto.
Vodite računa da prilikom odvajanja postolja za sto od TV-a ne koristite prekomernu silu jer to moze da dovede do pada TV aparata i izazove telesnu povredu ili fizicko ostecenje TV-a.
- Pažljivo rukujte sa postoljem za sta da ne biste ošteti TV.
- Pažljivo podižite TV dok odvajate postolje za sta da se ne bi prevnulo izazvalo povredu.
- Pažljivo odvojite postolje za sto od TV-a da ne bi palo i ostetilo povrsinu na kooj se nalazi TV.

KD-65/55XG87□□,

KD-65/55XG85□

1 Izvadite vijke sa zadenje strane TV-a.

2 Pričvrstite delove za pricvršćenje za nosač za postavljanje na zid. Proverite delove za pričvršćenje pozivajući se na „Isporučeno uz SU-WL450" u „Provera delova" na strani 5.

Napomena

• Cvrsto osiguraje delove za pričvṛscenje pomócu vijaka.
• Kada koristite elektrichi odvijač, podesite zatezni momenat na priblizno 1,5 N·m [15 kgf·cm].
  Kori-scene ili neiskoriscene delove cuvajte na bezbednom mestu radi buduce upotrebe. Zadrzite ovaj prisncnik za buduce potrebe.

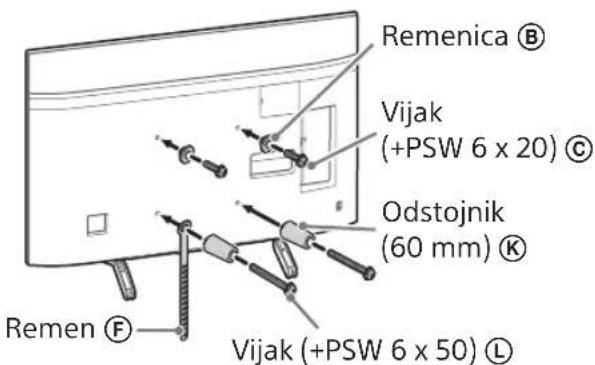

Standardna montaža (2-a)

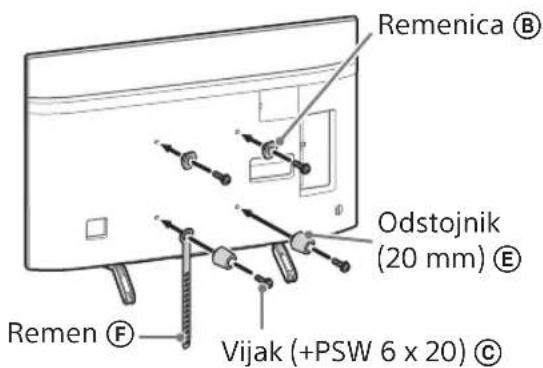

Uzana montaza (2-b)

Napomena

• Necete moci da koristite neke od priključaka na zadnjoj strani TV-a kada se koristi ovaj način postavljanja.

3 Povežite potrebni kabl(ove) sa TV-om.

Obavezno povežite kablove pre postavljanja TV-a na zid. Necete moci da povežete kablove kada se TV postavi. Pogledajte Vodič za reference isporučen uz vaš TV.

Napomena

• Polaganje kablova u zid poverite licenciranom monteru.
• Pre postavljanja na zid, svezite kablove za povezivanje da ih ne biste gazili.

4 Odvojite postolje za sto od TV-a.

• Uklanjaje Jednu po Jednu stranu postolja za sto. Čvsto držite postolje za sto sa obe ruke dok drugi ljudi podizu TV.

• Ponovite prethodni korak i uklonite drugu stranu postolja za sto.

Napomena

Troje ili vishe ljudi je potrebno za odvajanje postolja za sto.
Vodite računa da prilikom odvajanja postolja za sto od TV-a ne koristite prekomernu silu jer to moze da dovede do pada TV aparata i izazove telesnu povredu ili fizicko ostecenje TV-a.
- Pažljivo rukujte sa postoljem za sto da ne biste ostetili TV.
Pažljivo podižite TV dok odvajate postolje za sta da se ne bi prevnulo i izazvalo povredu.
- Pažljivo odvojite postolje za sto od TV-a da ne bi palo i ostetilo povrsinu na kojoj se nalazi TV.

Postavljanje TV-a na zid

KD-85/75XG85□□，KD-75XG87□□

1 Podignite TV.

• Za mesta za remenice (B) koji ce stajati na osnovi ili spojnici za osnovu, pogledajte tabelu za 3. korak u "Odlucivanje o mestu za postavljanje" na stranici 7.
• Uverite se da zadnja strana TV-a dodiruje osnovu ili spojnicu za osnovu kada držite TV.

Napomena
