Marca	Sony
Model	Bravia KD65XG8596
Tip de produs	Televizor LED 4K UHD
Dimensiunea ecranului	65 țoli (164 cm)
Rezoluție	3840 x 2160 pixeli (4K)
Frecvența de reîmprospătare	100 Hz (Motionflow XR)
Tehnologie HDR	HDR10, HLG, Dolby Vision
Sistem de operare	Android TV
Conectivitate	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Putere sonoră	20 W (2x 10 W)
Alimentare	220-240 V AC, 50/60 Hz
Consum electric (max)	180 W
Consum în standby	0,5 W
Dimensiuni (fără picior)	1450 x 836 x 72 mm (L x H x P)
Dimensiuni cu picior	1450 x 903 x 286 mm
Greutate (fără picior)	23,5 kg
Greutate cu picior	24,2 kg
Suport perete compatibil	VESA 400x300 mm (SU-WL450)
Întreținere și curățare	Ștergeți cu o cârpă moale și uscată. Nu utilizați solvenți sau produse abrazive.
Piese de schimb și reparabilitate	Indice de reparabilitate: 7,2/10. Piesele sunt disponibile prin service-ul autorizat Sony.
Siguranță	Instalarea pe perete de către un profesionist autorizat este obligatorie. Nu blocați fantele de ventilație. Țineți copiii departe în timpul instalării.

Întrebări frecvente - Bravia KD65XG8596 SONY

Cum să conectez televizorul la Wi-Fi?

Accesați Setări > Rețea > Configurare Wi-Fi. Selectați rețeaua dvs. și introduceți parola. Dacă rețeaua este ascunsă, alegeți Adăugare rețea.

Poate fi montat televizorul pe perete?

Da, este compatibil cu suportul de perete Sony SU-WL450 (standard VESA 400x300). Instalarea trebuie efectuată de un instalator autorizat din motive de siguranță. Peretele trebuie să suporte de cel puțin 4 ori greutatea televizorului (aproximativ 94 kg).

Cum să curăț ecranul?

Opriți televizorul și lăsați-l să se răcească. Folosiți o cârpă moale și uscată (microfibră) fără a aplica presiune. Nu utilizați niciodată produse chimice, alcool sau detergenți abrazivi. Pentru petele persistente, umeziți ușor cârpa cu apă distilată.

Cum să actualizez software-ul?

Accesați Setări > Dispozitiv > Actualizare software. Selectați Căutare actualizare. Asigurați-vă că sunteți conectat la Internet. Odată ce actualizarea este descărcată, televizorul se va reporni automat.

Cum să resetez televizorul?

Accesați Setări > Stocare și resetare > Resetare date din fabrică. Confirmați operațiunea. Aceasta va șterge toate setările și conturile. Pentru o resetare hardware, țineți apăsat butonul de alimentare de pe televizor (10 secunde) până la oprire.

Cum să conectez căști Bluetooth?

Activați Bluetooth-ul pe căști (mod împerechere). Pe televizor, accesați Setări > Telecomandă și accesorii > Adăugare dispozitiv Bluetooth. Selectați căștile din listă și urmați instrucțiunile.

Cum să ajustez setările imaginii?

Folosiți tasta ACTION MENU de pe telecomandă, apoi selectați Setări imagine. Puteți alege un mod predefinit (Standard, Cinema, Sport, etc.) sau ajusta manual luminozitatea, contrastul, culoarea și claritatea. Pentru HDR, activați Mod HDR automat.

Cum să folosesc comanda vocală?

Apăsați tasta Microfon de pe telecomandă sau spuneți OK Google dacă funcția este activată. Vorbiți clar: 'Porniți canalul 5', 'Volum la 20', 'Caută filme de acțiune'. Recunoașterea vocală necesită o conexiune la Internet și un cont Google.

Ce să fac în caz de lipsă a sunetului?

Verificați mai întâi că volumul nu este oprit sau în mod silențios (pictograma difuzor tăiat). Accesați Setări > Sunet și asigurați-vă că ieșirea audio nu este setată pe un dispozitiv extern. Dacă sunetul lipsește în continuare, reporniți televizorul sau efectuați o resetare din fabrică.

Cum să activez modul HDR?

Televizorul detectează automat conținutul HDR dacă sursa este compatibilă. Pentru a verifica, apăsați ACTION MENU și selectați Setări imagine. Modul HDR se afișează în partea de sus a ecranului. Puteți alege și un mod de imagine specific HDR în setări. Asigurați-vă că utilizați un cablu HDMI 2.0 sau superior.

MANUAL DE UTILIZARE Bravia KD65XG8596 SONY

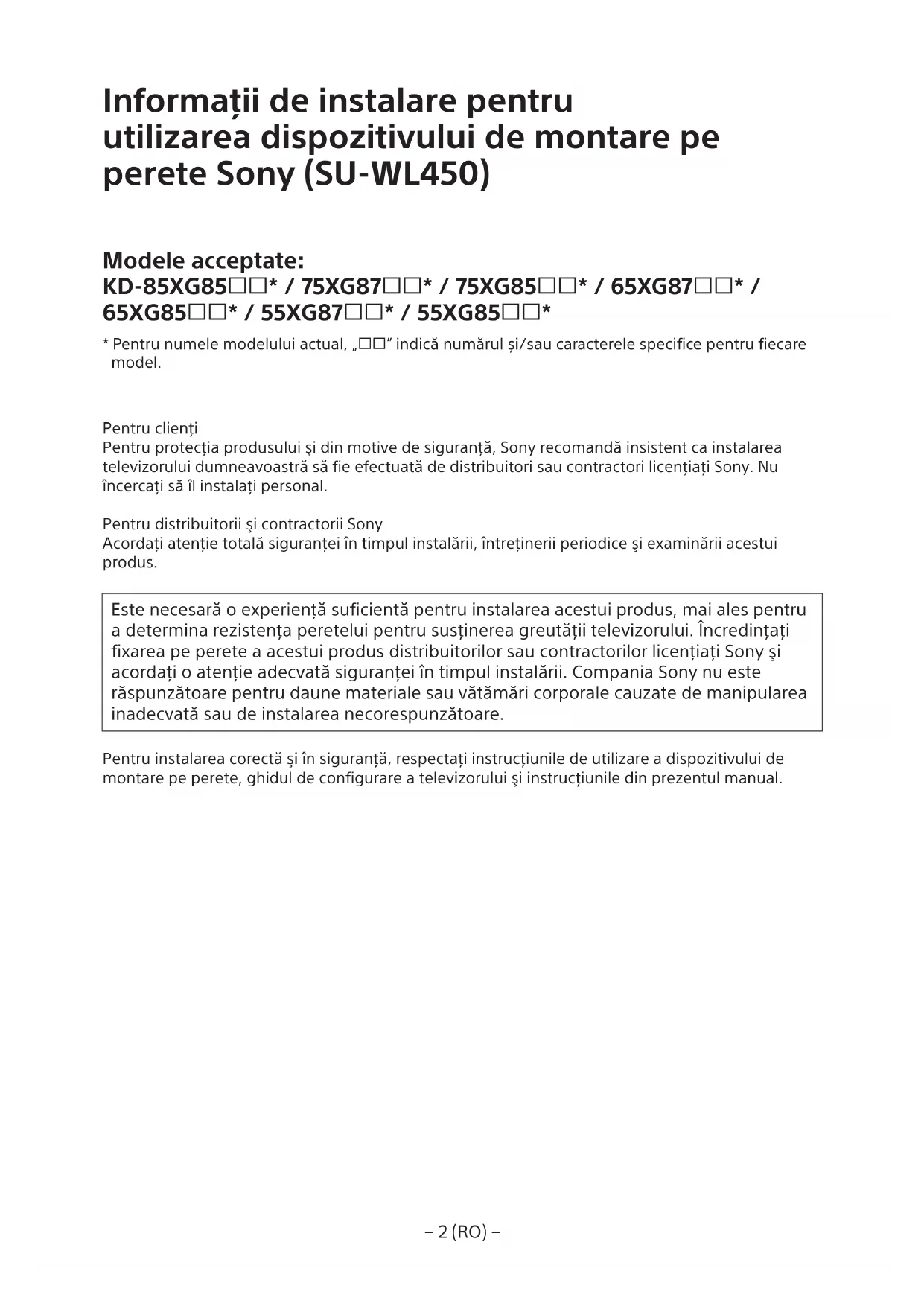

Informații de instalare pentru aplicarea dispozitivului de montare pe perete Sony (SU-WL450)

Modele acceptate:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*

• Pentru numele modelului actual, „□□” indică numărul și/sau caracterele specifice pentru fiecare model.

Pentru clienți

Pentru protecția produsului și din motive de siguranță, Sony recomandă insistent ca instalarea televizorului dumneavoastră să fie efectuată de distribuitori sau contractori licențiați Sony. Nu încercați să îl instalați personal.

Pentru distribuitorii și contractorii Sony

Acordați atenție totală siguranței în timpul instalării, întreținerii periodice și examinării acestui produs.

Este necesară o experiență suficientă pentru instalarea acestui produs, mai ales pentru a determina rezistența peretelui pentru susținerea greutății televizorului. Încredințați fixarea pe perete a acestui produs distribuitorilor sau contractorilor licențiați și acordați o atenție adecvată siguranței în timpul instalării. Compania Sony nu este răspunzătoare pentru daune materiale sau vătămări corporale cauzate de manipularea inadecvată sau de instalarea necorespunzătoare.

Pentru instalarea corectă și în siguranță, respectați instrucțiunile de utilizare a dispozitivului de montare pe perete, ghidul de configurare a televizorului și instrucțiunile din prezentul manual.

Despre siguranță

Vă mulțumim pentru achiziționarea acestui produs.

Pentru clienți

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Subcontractați instalarea distribuitorilor Sony sau unor contractori licențiați și acordați o atenție specială siguranței în timpul instalării. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată, respectiv de instalarea altui produs decât cel specificat. Drepturile dvs. prevăzute de lege (dacă există) nu sunt afectate.

Pentru distribuitorii Sony

Pentru instalarea acestui produs este necesar un nivel suficient de experiență. Citiți cu atenție acest manual de instrucțiuni, pentru a efectua operațiile de instalare în siguranță. Sony nu este responsabilă pentru niciun fel de daune materiale sau vătămări corporale determinate de manipularea eronată sau de instalarea inadecvată. Înmânați acest manual clientului după instalare.

Acest manual de instrucțiuni prezintă modul de manipulare corectă a produsului și măsurile importante de precauție necesare pentru prevenirea accidentelor. Citiți cu atenție acest manual și utilizați produsul în mod corect. Păstrați acest manual disponibil pentru consultări ulterioare.

Produsele Sony sunt proiectate ținând cont de siguranță. Totuși, dacă produsele sunt utilizate incorect, pot avea ca rezultat producerea de grave vătămări corporale prin incendiu, electrocutare, răsturnarea sau căderea produsului. Respectați măsurile de precauție pentru siguranță, în vederea evitării unor asemenea accidente.

ATENȚIE

Produse specificate

Acest dispozitiv de montare pe perete este proiectat în vederea utilizării cu televizoarele specificate. Pentru televizoare, citiți ghidul de referință pentru a verifica dacă dispozitivul de montare pe perete poate fi realizat.

Pentru clienți

AVERTISMENT

Dacă următoarele măsuri de precauție nu sunt respectate, pot rezulta grave vătămări corporale sau deces prin incendiu, electrocutare sau căderea produsului.

Subcontractați instalarea produsului unor contractori licențiați și țineți copiii mici la distanță în timpul instalării.

Dacă dispozitivul de montare pe perete sau televizorul nu este corect instalat, se pot produce următoarele accidente. Aveți grijă ca instalarea să fie efectuată de către contractori licențiați.

• Televizorul poate cădea și poate cauza grave vătămări corporale, precum contuzii sau o fractură.
• Dacă peretele pe care este instalat dispozitivul de montare este instabil, nu este plan sau nu este perpendicular pe podea, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale. Peretele trebuie să poată susține o greutate de cel puțin patru ori mai mare decât cea a televizorului. (Consultați ghidul de referință al televizorului pentru a-i determina greutatea.) Dacă instalarea dispozitivului de montare pe perete nu este suficient de rezistentă, aparatul poate cădea și poate cauza vătămări corporale sau daune materiale.

Contractați operațiile de demontare sau demontare a televizorului unor contractori licențiați.

Dacă persoana în afara unor contractori licențiați transportă sau demontează televizorul, acesta poate cădea și poate cauza vătămări corporale sau daune materiale. Pentru transportarea sau demontarea televizorului este nevoie de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

Nu demontați șuruburile etc. după montarea televizorului.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu aduceți modificări componentelor dispozitivului de montare pe perete.

În caz contrar, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu montați alte echipamente în afara produsului specificat.

Acest dispozitiv de montare pe perete este proiectat numai în vederea utilizării cu produsul specificat. Dacă montați alt echipament decât cel specificat, acesta poate cădea sau se poate sparge și poate cauza vătămări corporale sau daune materiale.

Nu aplicați altă sarcină în afara televizorului pe dispozitivul de montare pe perete.

Nu zdruncinați televizorul stânga/dreapta, sus/jos.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Nu vă rezemați de și nu vă agățați de televizor.

Nu vă rezemați de și nu vă agățați de televizor, deoarece acesta poate cădea și poate cauza grave vătămări corporale.

ATENȚIE

Dacă următoarele măsuri de precauție nu sunt respectate, se pot produce vătămări corporale sau daune materiale.

Nu manipulați produsul cu forță excesivă în timpul curățării sau al întreținerii.

Nu aplicați o forță excesivă în partea de sus a televizorului. În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau daune materiale.

Măsuri de precauție

Dacă utilizați timp îndelungat televizorul instalat pe dispozitivul de montare pe perete, peretele din spatele sau deasupra televizorului se poate decolora, iar tapetul se poate desprinde, în funcție de materialul peretelui. - Dacă dispozitivul de montare pe perete este demontat după instalarea sa pe perete, în perete vor rămâne orificiile pentru șuruburi. - Nu utilizați dispozitivul de montare pe perete într-o locație unde este supus la vibrații mecanice.

Instalarea dispozitivului de montare pe perete

Pentru distribuitorii Sony

AVERTISMENT

Următoarele instrucțiuni sunt destinate numai distribuitorilor Sony. Citiți măsurile de precauție descrise mai sus și acordați o atenție specială siguranței în timpul instalării, întreținerii și verificării acestui produs.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui unde colțurile sau părțile laterale ale televizorului ies în afara față de suprafața peretelui.

Nu instalați dispozitivul de montare pe perete pe suprafețe ale peretelui precum un stâlp, unde colțurile sau părțile laterale ale televizorului ies în afară față de suprafața peretelui. Dacă se întâmplă ca o persoană sau un obiect să lovească partea sau colțul ieșit în afară al televizorului, acest lucru poate cauza vătămări corporale sau daune materiale.

Nu instalați televizorul deasupra unei instalații de aer condiționat sau dedesubtul acesteia.

Dacă televizorul este expus timp îndelungat la scurgeri de apă sau la curenți de aer proveniți de la o instalație de aer condiționat, se pot produce incendii, șocuri electrice sau defecțiuni ale televizorului.

Instalați dispozitivul de montare pe perete în condiții de siguranță, urmând instrucțiunile din acest manual de instrucțiuni.

Dacă oricare dintre șuruburi sunt slăbite sau cad, dispozitivul de montare pe perete poate cădea și poate cauza vătămări corporale sau daune materiale. Utilizați șuruburile corespunzătoare pentru materialul peretelui și instalați aparatul în condiții de siguranță, utilizând patru sau mai multe șuruburi cu diametrul de 8 mm (sau echivalent).

Utilizați corespunzător șuruburile și piesele de montaj furnizate, urmând instrucțiunile din acest manual de instrucțiuni. Dacă utilizați elemente înlocuitoare, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Asamblați dispozitivul de montare pe perete în mod corespunzător, urmând procedura explicată în acest manual de instrucțiuni.

Dacă oricare dintre șuruburi sunt slăbite sau cad, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Strângeți adecvat șuruburile în poziția indicată.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale sau deteriorarea aparatului.

Nu supuneți televizorul la șocuri pe durata instalării.

Dacă televizorul este expus la șocuri, poate cădea sau se poate sparge. Aceasta poate cauza vătămări corporale.

Instalați televizorul pe un perete plan și perpendicular pe podea.

În caz contrar, televizorul poate cădea și poate cauza vătămări corporale.

După instalarea corectă a televizorului, fixați cablurile în mod corespunzător.

Dacă oameni sau obiecte se încurcă în cabluri, aceasta poate duce la vătămări corporale sau la deteriorarea televizorului.

Nu permiteți ciupirea/perforarea cablului de alimentare în curent alternativ, nici a cablului de conexiune.

În cazul în care cablul de alimentare în curent alternativ sau cablul de conexiune sunt ciupite/perforate între aparat și perete sau sunt îndoite sau răsucite forțat, conductorii interni pot deveni expuși și pot cauza un scurtcircuit sau o întrerupere a alimentării cu energie electrică. Aceasta poate determina incendii sau șoc electric.

Șuruburile necesare pentru fixarea dispozitivului de montare pe perete nu sunt furnizate.

Utilizați șuruburile corespunzătoare pentru materialul și structura peretelui la fixarea dispozitivului de montare pe perete.

Cuprins

Pregătirea pentru instalare. 5

Verificarea pieselor 5

Stabilirea locației de instalare 6

Instalarea bazei pe perete 8

Pregătirea instalării televizorului 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Instalarea televizorului pe perete. 13

KD-85/75XG85□□，KD-75XG87□□.13

KD-65/55XG87□□，KD-65/55XG85□□.15

Confirmarea finalizării instalării. 18

Alte informații 18

Specificații 18

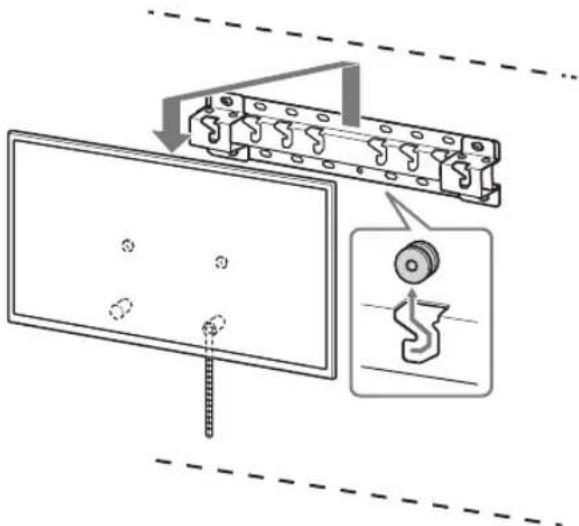

Instalarea televizorului pe perete

În funcție de televizor, este posibil ca procedura de instalare să difere.

Utilizați dispozitivul de montare pe perete SU-WL450 pentru instalarea televizorului pe perete.

Notă

Depozitați șuruburile demontate într-o locație sigură, fără a le lăsa la îndemâna copiilor.

Pregătirea pentru instalare

Țineți la îndemână ghidul de referință și ghidul de configurare a televizorului înainte de a începe instalarea. - Înainte de asamblare, pregătiți o șurubelniță tip Phillips adecvată șuruburilor. - Confirmați poziția de instalare a televizorului. - Pregătiți patru sau mai multe șuruburi cu diametrul de 8 mm și un șurub cu diametrul de 5 mm sau echivalent (nu sunt furnizate). Selectați șuruburi corespunzătoare pentru materialul peretelui.

Verificarea pieselor

Furnizat cu SU-WL450

A Bază (20) (1) B Troli	iu (2)
© PSW 6x20 (4) © PSW 4x20 cu buçșă (2)	Curea (1)
E Distanțier (20) (2) E	H PSW 4x20 (2)
G Bucșă (20) (M4) (2)	PSW 4x10 (8)
I Adaptor bază (2) I	PSW 6x50 (2)
K Distanțier (60) (2) K	PSW 4x50 (2)
M Bucșă (M4) (2) N PSW 4x50 (2)

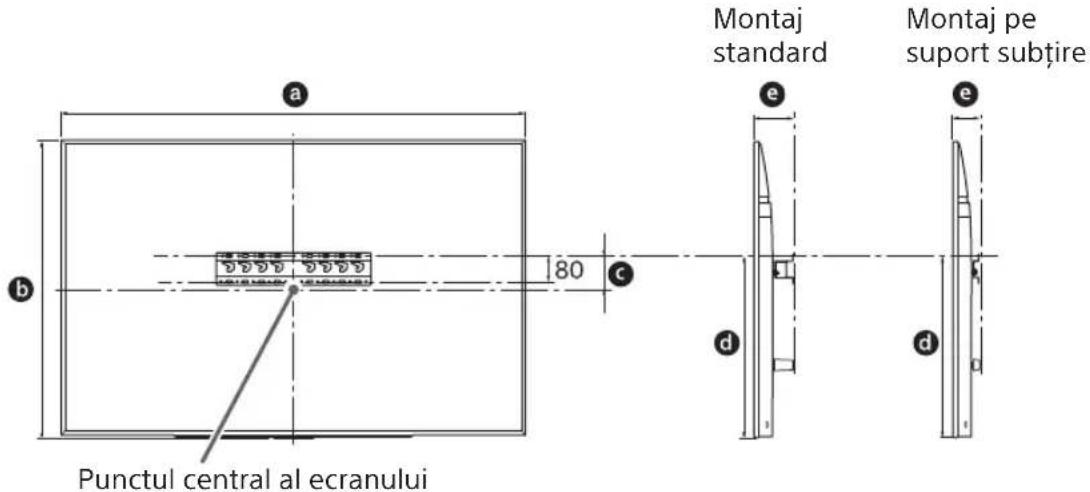

Stabilirea locației de instalare

1 Stabiliți locația de instalare.

Asigurați-vă că peretele dispune de spațiu suficient pentru televizor și că poate susține o greutate de cel puțin patru ori mai mare decât cea a televizorului.

Consultați tabelul următor pentru instalarea televizorului pe perete. Consultați ghidul de referință al televizorului pentru a determina greutatea acestuia.

Unitate: mm

Numele modelului	Dimensiunea ecranului		Dimensiunea centrală a ecranului		Lungime pentru montaj
	a	b	c	d	e
					Montaj standard	Montaj pe suport subțire
KD-85XG85☐☐	1.909	1.097	251	803	142	100
KD-75XG87☐☐	1.673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1.450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1.231	713	106	468	115	73
KD-55XG85☐☐

Notă

• Este posibil ca valorile din tabel să fie ușor diferite, în funcție de instalare. Când televizorul este instalat pe perete, partea superioară a acestuia se înclină ușor înainte.

Lăsați un spațiu liber suficient între televizor și tavan și părțile proeminente ale peretelui, așa cum se arată mai jos.

Unitate: mm

• Pentru asigurarea unei ventilații adecvate și pentru a preveni acumularea de murdărie sau graf:
• Nu amplasați televizorul pe podea, nu îl instalați în poziție răsturnată, cu spatele sau pe o parte.
• Nu amplasați televizorul pe un raft, covor, pat sau într-un dulap.
• Nu acoperiți televizorul cu un material, precum perdele, ori obiecte precum ziare etc.
• Nu instalați televizorul așa cum se arată mai jos.

Circulația aerului este blocată.

Notă

• Dacă intenționați să orientați cablurile prin perete, realizați un orificiu în perete pentru introducerea cablurilor înainte de a începe instalarea. Pentru a preveni ciupirea/perforarea cablurilor, pregătiți un orificiu în perete undeva în afara perimetrului bazei (20) A, adaptor bază B și a distanțierului (20) E, a distanțierului (60) K

2 Selectați stilul de montare pe perete. Distanța de la partea din spate a televizorului la perete poate fi selectată conform imaginii de mai jos.

2-a Montaj standard 2-b Montaj pe suport subțire Consultați pasul 1 din tabel.

AVERTISMENT

Când se selectează 2-b, accesul la terminalul din spate este limitat.

3 Consultați tabelul de mai jos privind locația de montare a adaptorului de bază. Dacă se selectează 2-b, omiteți acest pas.

Numele modelului Cârlig locație
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Montați adaptorul de bază ① cu ajutorul șurubului (PSW 4x10) ⑧ pe bază (20) ④ atunci când selectați 2-a.

4 Stabiliți pozițiile șuruburilor pentru instalarea bazei (20) A.

Consultați specificațiile de la pagina 18. Când selectați 2-a, utilizați pozițiile găurilor de la adaptorul de bază.

AVERTISMENT

Peretele pe care va fi montat televizorul trebuie să poată susține o greutate de cel puțin patru ori mai mare decât cea a televizorului (consultați ghidul de referință al televizorului pentru a-i determina greutatea).

• Determinați rezistența peretelui pe care urmează să fie montat televizorul. Consolidați, în măsură suficientă, peretele, dacă este necesar.

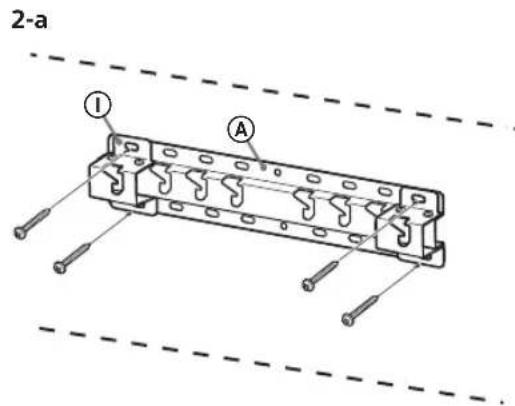

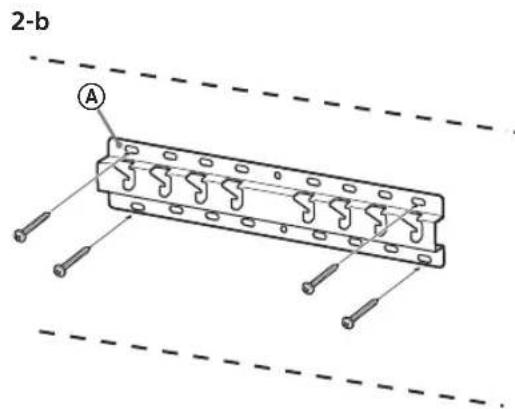

Instalarea bazei pe perete

Utilizați patru sau mai multe șuruburi cu diametrul de 8 mm sau echivalent (nu sunt furnizate). Montați patru șuruburi la orificiile adaptorului de bază ① cu baza (20) ④ (numai 2-a). - Instalați baza (20) ④ orizontal pe perete.

Pregătirea instalării televizorului

Consultați ghidul de configurare pentru instalarea suportului.

KD-85/75XG85□□, KD-75XG87□□

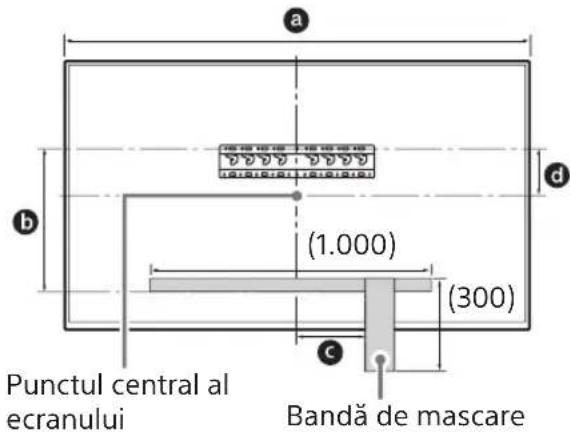

1 Marcați pe perete locul în care veți monta televizorul.

• Folosiți bandă de marcare (neinclusă) sau produse similare pentru a marca locul televizorului în apropierea bazei sau a adaptorului de bază. Consultați tabelul de mai jos.

Unitate: mm
Numele modelului	Lungime pentru marcare	Dimensiunea centrală a ecranului
	a b c	d
KD-85XG85☐☐	1.909 683 200 251
KD-75XG87☐☐	1.673 468 200 107
KD-75XG85☐☐

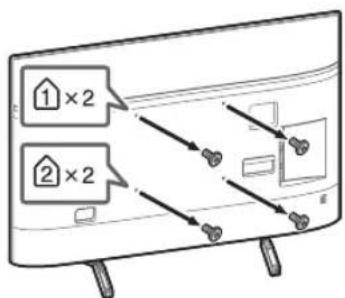

2 Demontați șuruburile din partea din spate a televizorului.

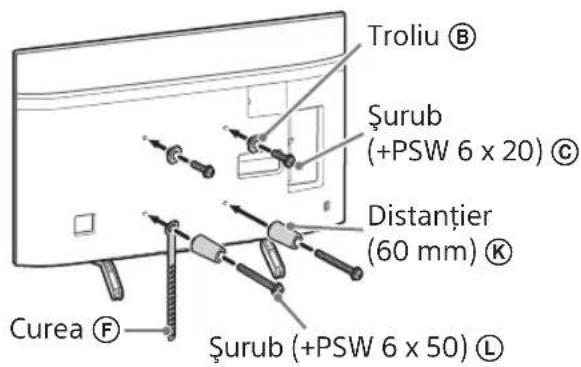

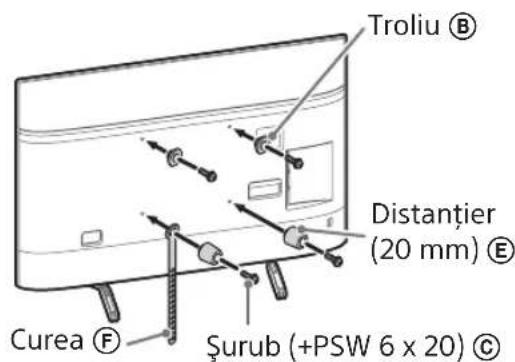

3 Montați piesele de fixare pentru dispozitivul de montare pe perete. Verificați piesele de fixare consultând „Furnizat cu SU-WL450” din „Verificarea pieselor” de la pagina 5.

Notă

Fixați bine piesele de prindere folosind șuruburi. Când utilizați o șurubelniță electrică, setați cuplul la aproximativ 1,5 N·m {15 kgf·cm}. - Păstrați piesele folosite sau nefolosite într-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Montaj pe suport subțire (2-b)

Notă

• Nu puteți utiliza unele mufe de pe partea din spate a televizorului atunci când îl instalați cu minimum de spațiu liber.

4 Conectați la televizor cablul necesar sau cablurile necesare.

Conectați cablurile înainte de instalarea televizorului pe perete. Nu veți putea conecta cablurile când televizorul este instalat.

Consultați ghidul de referință furnizat cu televizorul.

Notă

• Pozarea cablurilor în perete se va efectua de către un contractor licențiat.
• Înainte de montarea pe perete, legați cablurile de conectare, pentru a nu călca pe ele.

5 Demontați suportul de masă de la televizor.

• Scoateți pe rând câte o parte laterală a suportului de masă. Țineți bine suportul de masă cu ambele mâini în timp ce persoana sau persoanele care vă ajută ridică televizorul.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Repetați pasul anterior și scoateți cealaltă parte laterală a suportului de masă.

Notă

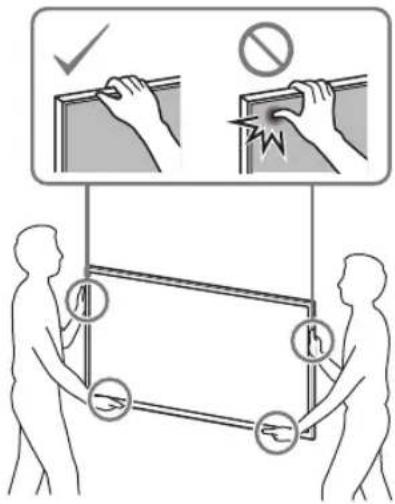

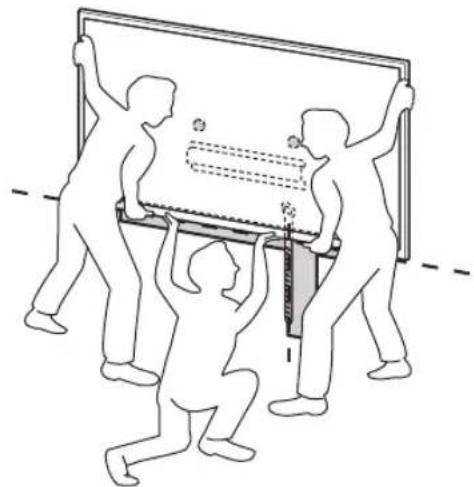

• Trei sau mai multe persoane sunt necesare pentru a detașa suportul de masă. Aveți grijă să nu utilizați forță excesivă în timp ce detașați suportul de masă de pe televizor, deoarece poate cauza căderea televizorului, rezultând vătămări corporale sau deteriorarea televizorului.
• Aveți grijă atunci când manipulați suportul de masă pentru a preveni deteriorarea televizorului.
• Ridicați cu grijă televizorul, pentru că suportul de masă este desprins și se poate răsturna, provocând vătămări corporale.
• Demontați cu grijă suportul de masă de la televizor, pentru a evita căderea acestuia și deteriorarea suprafeței pe care este așezat televizorul.

KD-65/55XG87□□

KD-65/55XG85□

1 Demontați șuruburile din partea din spate a televizorului.

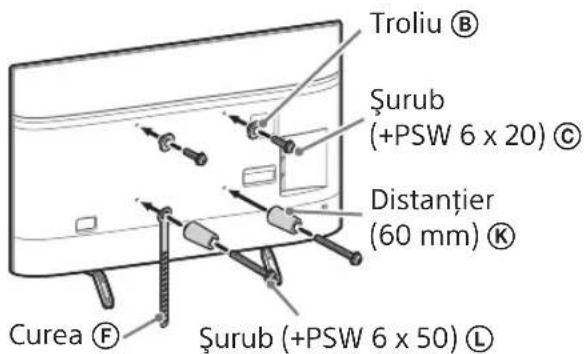

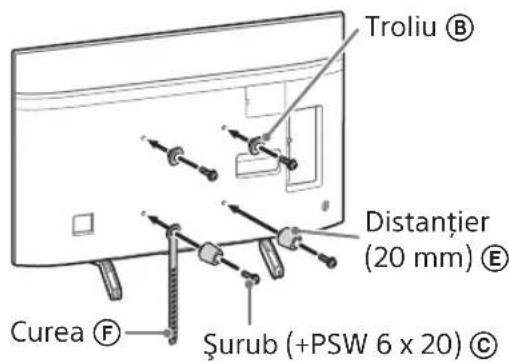

2 Montați piesele de fixare pentru dispozitivul de montare pe perete. Verificați piesele de fixare consultând „Furnizat cu SU-WL450” din „Verificarea pieselor” de la pagina 5.

Notă

Fixați bine piesele de prindere folosind șuruburi. Când utilizați o șurubelniță electrică, setați cuplul la aproximativ 1,5 N·m {15 kgf·cm}. Păstrați piesele folosite sau nefolosite într-un loc sigur, pentru a le putea utiliza pe viitor. Păstrați acest manual pentru consultare ulterioară.

Montaj standard (2-a)

Montaj pe suport subțire (2-b)

Notă

• Nu puteți utiliza unele mufe de pe partea din spate a televizorului atunci când îl instalați cu minimum de spațiu liber.

3 Conectați la televizor cablul necesar sau cablurile necesare.

Conectați cablurile înainte de instalarea televizorului pe perete. Nu veți putea conecta cablurile când televizorul este instalat.

Consultați ghidul de referință furnizat cu televizorul.

Notă

• Pozarea cablurilor în perete se va efectua de către un contractor licențiat.
• Înainte de montarea pe perete, legați cablurile de conectare, pentru a nu călca pe ele.

4 Demontați suportul de masă de la televizor.

• Scoateți pe rând câte o parte laterală a suportului de masă. Țineți bine suportul de masă cu ambele mâini în timp ce persoana sau persoanele care vă ajută ridică televizorul.

• Repetați pasul anterior și scoateți cealaltă parte laterală a suportului de masă.

Notă

• Trei sau mai multe persoane sunt necesare pentru a detașa suportul de masă. Aveți grijă să nu utilizați forță excesivă în timp ce detașați suportul de masă de pe televizor, deoarece poate cauza căderea televizorului, rezultând vătămări corporale sau deteriorarea televizorului. Aveți grijă și când manipulați suportul de masă pentru a preveni deteriorarea televizorului.
• Ridicați cu grijă televizorul, pentru că suportul de masă este desprins și se poate răsturna, provocând vătămări corporale.
• Demontați cu grijă suportul de masă de la televizor, pentru a evita căderea acestuia și deteriorarea suprafeței pe care este așezat televizorul.

Instalarea televizorului pe perete

KD-85/75XG85□□, KD-75XG87□□

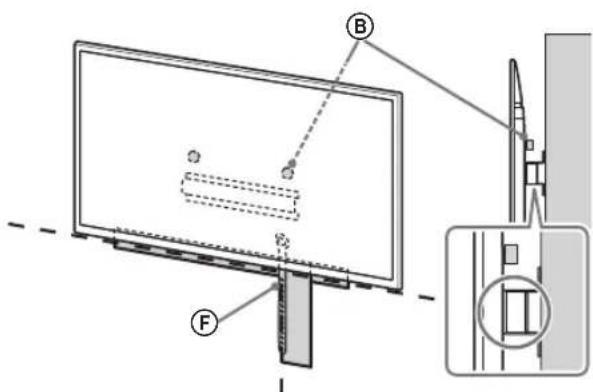

1 Ridicați televizorul.

• Pentru amplasarea troliului (B) pentru suspendarea bazei sau a adaptorului de bază, consultați tabelul de la pasul 3 din secțiunea „Stabilirea locației de instalare” de la pagina 7.
• Atunci când țineți televizorul, asigurați-vă că partea din spate a acestuia atinge baza sau adaptorul de bază.

Notă

Țineți bine televizorul cu ambele mâini și asigurați-vă că partea de jos a televizorului și cureaua F sunt aliniate cu banda de mascare. - Televizorul trebuie ținut de trei persoane, iar persoana din fața televizorului trebuie să le indice celorlalți cum să regleze poziția.

• Persoanele care montează televizorul trebuie să procedeze cu mare grijă, mai ales persoana care susține televizorul de jos, deoarece televizorul poate cădea și poate cauza vătămări corporale grave sau chiar deces.

2 Montați televizorul pe bază sau pe adaptorul de bază.

• Împingeți ușor televizorul în jos și fixați troliul ⑧ montat pe spatele televizorului pe bază sau pe adaptorul de bază, având grijă să-l potriviți în găuri.
• După instalarea televizorului pe perete, verificați că troliul ⑧ este ferm fixat pe bază sau pe adaptorul de bază. Luați încet mâinile de pe televizor, pentru a vă asigura că acesta nu cade.

• După montarea televizorului pe perete, îndepărtați banda de mascare sau produsele similare.

2-a

↓

↓

↓

2-b

↓

↓

↓

AVERTISMENT

• Pentru a transporta televizorul, acesta trebuie ținut de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

3 Prevenirea alunecării părții de jos a televizorului.

Luați partea netensionată a curelei și fixați-o ferm pe perete.

Utilizați un șurub cu diametrul de 5 mm sau echivalent (nu este furnizat).

Notă

• Încercați să trageți ușor partea de jos a televizorului spre dumneavoastră, pentru a vă asigura că nu se deplasează înainte. Dacă survine o mișcare, aparatul nu este corect fixat, iar cureaua trebuie fixată ferm din nou.

KD-65/55XG87□□

KD-65/55XG85□

1 Ridicați televizorul.

• Pentru amplasarea troliului (B) pentru suspendarea bazei sau a adaptorului de bază, consultați tabelul de la pasul 3 din secțiunea „Stabilirea locației de instalare” de la pagina 7.
• Atunci când ții televizorul, asigură-te că partea din spate a acestuia atinge baza sau adaptorul de bază.

Notă

Țineți bine televizorul cu ambele mâini.

2 Montați televizorul pe bază sau pe adaptorul de bază.

• Împingeți ușor televizorul în jos și fixați troliul ⑧ montat pe spatele televizorului pe bază sau pe adaptorul de bază, având grijă să-l potriviți în găuri.
• După instalarea televizorului pe perete, verificați că troliul ⑧ este ferm fixat pe bază sau pe adaptorul de bază. Luați încet mâinile de pe televizor, pentru a vă asigura că acesta nu cade.

2-a

2-b

↓

↓

AVERTISMENT

• Pentru a transporta televizorul, acesta trebuie ținut de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

3 Prevenirea alunecării părții de jos a televizorului.

Luați partea netensionată a curelei F și fixați-o ferm pe perete.

Utilizați un șurub cu diametrul de 5 mm sau echivalent (nu este furnizat).

Notă

• Încercați să trageți ușor partea de jos a televizorului spre dumneavoastră, pentru a vă asigura că nu se deplasează înainte. Dacă survine o mișcare, aparatul nu este corect fixat, iar cureaua F trebuie fixată ferm din nou.

Confirmarea finalizării instalării

Verificați următoarele aspecte.

• Troliul (B) este suspendat ferm pe bază sau pe adaptorul de bază.
• Firul și cablul nu sunt răsucite sau ciupite/perforate.
• Cureaua (F) este strânsă, fără porțiuni netensionate.

AVERTISMENT

• Amplasarea incorectă a cablului de alimentare în curent alternativ etc. poate cauza incendiu sau șocuri electrice prin intermediul unui scurtcircuit. Din motive de siguranță, verificați finalizarea instalării.

Alte informații

La demontarea televizorului, parcurgeți procedura de instalare în sens invers.

AVERTISMENT

• Pentru a demonta televizorul, acesta trebuie ținut de două sau mai multe persoane (trei sau mai multe persoane pentru televizoarele cu diagonală de 75 de inci sau mai mare).

Specificații

Dimensiuni: (aprox.) [mm]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1: 20 (casetă 2-b)

h2: 60 (caseta 2-a)

Greutate (numai baza): (aprox.) [kg]

0,8

Structura și specificațiile se pot modifica fără preaviz.
