Značka	Sony
Model	Bravia KD65XG8596
Typ produktu	LED 4K UHD televizor
Velikost obrazovky	65 palců (164 cm)
Rozlišení	3840 x 2160 pixelů (4K)
Obnovovací frekvence	100 Hz (Motionflow XR)
HDR technologie	HDR10, HLG, Dolby Vision
Operační systém	Android TV
Konektivita	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Zvukový výkon	20 W (2x 10 W)
Napájení	220-240 V AC, 50/60 Hz
Spotřeba elektřiny (max)	180 W
Spotřeba v pohotovostním režimu	0,5 W
Rozměry (bez stojanu)	1450 x 836 x 72 mm (Š x V x H)
Rozměry se stojanem	1450 x 903 x 286 mm
Hmotnost (bez stojanu)	23,5 kg
Hmotnost se stojanem	24,2 kg
Kompatibilní držák na zeď	VESA 400x300 mm (SU-WL450)
Údržba a čištění	Otřete měkkým suchým hadříkem. Nepoužívejte žádná rozpouštědla ani abrazivní prostředky.
Náhradní díly a opravitelnost	Index opravitelnosti: 7,2/10. Díly dostupné prostřednictvím autorizovaného servisu Sony.
Bezpečnost	Povinná instalace na zeď autorizovaným profesionálem. Neucpávejte ventilační štěrbiny. Při instalaci udržujte děti v bezpečné vzdálenosti.

Často kladené otázky - Bravia KD65XG8596 SONY

Jak připojit televizor k Wi-Fi?

Přejděte do Nastavení > Síť > Nastavení Wi-Fi. Vyberte svou síť a zadejte heslo. Pokud je síť skrytá, zvolte Přidat síť.

Lze televizor upevnit na zeď?

Ano, je kompatibilní s nástěnným držákem Sony SU-WL450 (norma VESA 400x300). Instalaci musí provést autorizovaný instalační technik z bezpečnostních důvodů. Stěna musí unést nejméně 4násobek hmotnosti televizoru (přibližně 94 kg).

Jak vyčistit obrazovku?

Vypněte televizor a nechte jej vychladnout. Použijte měkký suchý hadřík (mikrovlákno) bez tlaku. Nikdy nepoužívejte chemické přípravky, alkohol nebo abrazivní čisticí prostředky. Na odolné skvrny hadřík lehce navlhčete destilovanou vodou.

Jak aktualizovat software?

Přejděte do Nastavení > Zařízení > Aktualizace softwaru. Zvolte Vyhledat aktualizaci. Ujistěte se, že jste připojeni k internetu. Po stažení aktualizace se televizor automaticky restartuje.

Jak resetovat televizor?

Přejděte do Nastavení > Úložiště a reset > Obnovení továrního nastavení. Potvrďte operaci. Tím se vymažou všechna nastavení a účty. Pro hardwarový reset podržte tlačítko napájení na televizoru (10 sekund), dokud se nevypne.

Jak připojit Bluetooth sluchátka?

Aktivujte Bluetooth na svých sluchátkách (režim párování). Na televizoru přejděte do Nastavení > Dálkový ovladač a příslušenství > Přidat Bluetooth zařízení. Vyberte svá sluchátka ze seznamu a postupujte podle pokynů.

Jak nastavit parametry obrazu?

Stiskněte tlačítko ACTION MENU na dálkovém ovladači a poté vyberte Nastavení obrazu. Můžete zvolit přednastavený režim (Standardní, Kino, Sport atd.) nebo ručně upravit jas, kontrast, barvu a ostrost. Pro HDR zapněte Automatický režim HDR.

Jak používat hlasové ovládání?

Stiskněte tlačítko Mikrofon na dálkovém ovladači nebo řekněte OK Google, pokud je funkce aktivována. Mluvte zřetelně: 'Zapni kanál 5', 'Hlasitost na 20', 'Hledat akční filmy'. Rozpoznávání hlasu vyžaduje připojení k internetu a účet Google.

Co dělat, když není zvuk?

Nejprve zkontrolujte, zda není hlasitost vypnutá nebo v tichém režimu (ikona reproduktoru přeškrtnutá). Přejděte do Nastavení > Zvuk a ujistěte se, že audio výstup není nastaven na externí zařízení. Pokud zvuk stále chybí, restartujte televizor nebo proveďte obnovení továrního nastavení.

Jak aktivovat režim HDR?

Televizor automaticky detekuje HDR obsah, pokud je zdroj kompatibilní. Pro kontrolu stiskněte ACTION MENU a vyberte Nastavení obrazu. Režim HDR se zobrazí nahoře na obrazovce. Můžete také zvolit konkrétní HDR obrazový režim v nastavení. Ujistěte se, že používáte kabel HDMI 2.0 nebo vyšší.

NÁVOD K OBSLUZE Bravia KD65XG8596 SONY

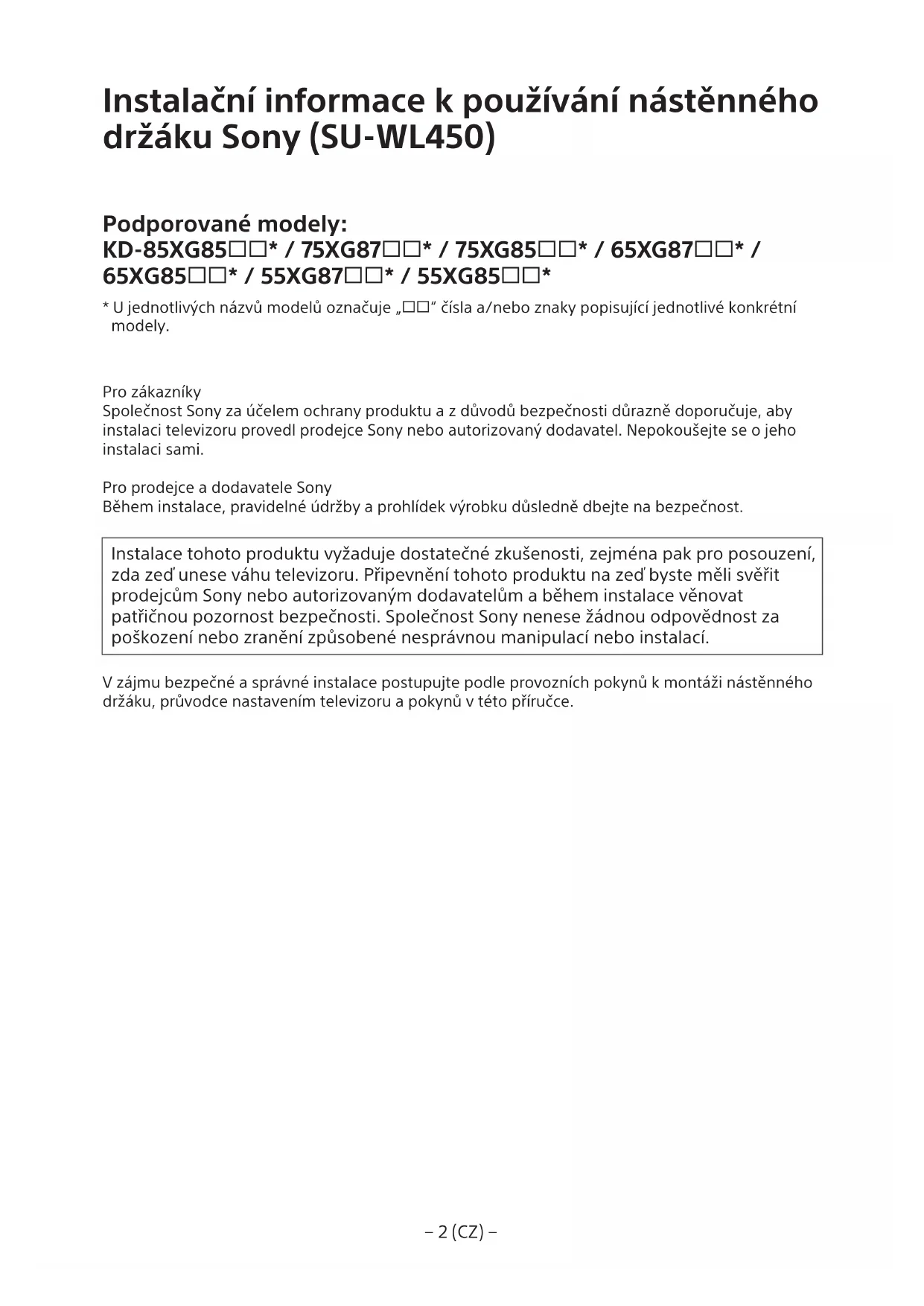

Instalačné informace k používání nástěnného držák U Sony (SU-WL450)

Podporované modely:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• U Jednotlivych názvú modelú označuje „☐☐“ cisla a/nebo znaky popisujíci Jednotlivé konkrétné modely.

Pro zákazníky

Společnost Sony za učelem ochrany produktu a z důvodu bezpečnosti dürazné doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušje se o jeho instalaci sami.

Pro prodejce a dodavatele Sony

Během instalace, pravidné udžby a prohlídek vyrobku dusledné dbejte na bezpečnost.

Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejměna pak pro posouzení, zda zed'unese váhu televizoru. Pripevněni tohoto produktu na zed-byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patrčnou pozornost bezpečnosti. Společnost Sony nenese zhádnou odpovednost za poskození nebo zraněníspúsobené nesprávnou manipulaci nebo instalaci.

V zajmu bezpećné a správné instalace postupujte podle provoznich pokynů k montáži nástenného držák, průvodce nastavením televizoru a pokynů v teto príručce.

Bezpečnostní opatřeni

Dekujeme, ze jste si zakoupili tento produkt.

Informace pro zákazníky

Montáz tohoto produktu vyzaduje
odborne znalosti a zkušenosti. Proto
montáz tohoto produktu světe
prodejcúm nebo licencovanyím
dodavatelüm společnosti Sony a během
montáze dodržujte uvedená
bezpečnostni opatřeni. Společnost Sony
nenese Žádnou odpovednost za jakékoli
skody nebo zraněni zpušobena
nesprávném zachazenim, nesprávnou
montázi nebo montázi jiného než
uvedeneho produktu. Vase zákonna
préva (pokud existují) nejsou omezena.

Informace pro prodejce spolecnosti Sony

Montáz tohoto produktu vyzaduje
odborne znalosti a zkuSenosti. Dukladne si proctete tento navod k pouziti, abyste montáz mohli provest v souladus bezepecnostnimi potkyny. Spolecnost Sony nenese zadnou opovednost za jakékoli skody nebo zraneni zpúsobénánespravnym zacházenim nebo nesprávnou montáz. Po povederénta montáze tento navod vratte zakaznikovi.

Tento navod k pouziti popisuje spravnou manipulaci's produktem a obsahuje dulezita upozorneni, jejichz dodrzovani brani vzniku nehod. Tento navod si dukladne proctete a pouziveje produkt spravnym zpusobem. Tento navod uschoveje pro budouci pouziti.

Produkty od spolecnosti Sony jsou navrzeny s ohledem na bezpecnost. Pokud nebudete produit pouzivat spravne, muze dojlt k vaznemu zraneni ohnem, elektrickemu šoku nebo v dusledku pfevraceni nebo parodu Produktu. Aby k takovym nehodam nedoslo, vždy doržujte uvedena bezpecnostni opatfeni.

UPOZORNENI

Urcené produity

Tato konzola pro montáž na zed'je určena k použiti s urcenymi tevizory. V pflusnych Referencčnich přiruckák televizorum najdete informace o tom, se kterymi tevizory je možné nastěnný držák použivat.

Informace pro zákazníky

VAROVÁNÍ

Pokud nebudete dodržovat nasledujici bepezcnosti opateni, muze dojit k vázznym zraněnim nebo smrti v dusledku požáru, urazu elektrický proudem nebo pádu produktu.

Proto montáž tohoto\ produktu svěrte\ licencovanym\ dodavatelüm a během\ montáze nedovolte\ malým detem一定程度\ v blízkosti produktu.

Pokud konzolu pro montaz na zed nebo televizor nenamontujete spravne, muze dojit k nasledujicim nehodm. Montaz svrte licencovanym dodavitelum.

• Televizor mûze spadnout a zpûsobit vázné
  zraněni, napífklad zhmožděni nebo
  zlomeninu.
• Pokud zed, na kterou chete konzolu namontovat, neni stabilni, rovná a kolmá k podlaze, Jednotka muže spadnout a zpúsobit zraněni nebo poskozeni majetku. Stena by mela unest hmotnost alespón Čtyfnásoboku hmotnosti tsevizoru. (Informace o hmotnosti najdete v Referenční píručce k tevizoru.)
• Pokud neni montáž konzoly na zed dostatečné pavna, Jednotka mužespdnout a zpúsobit zraněni nebo poskozeni majetku.

Preno nebo demontaz televizoru sverte licencovanym dodavatelum.

Pokud pfnos nebo demontaz tevizoru provadi jine osoby nez licencovani dodavatele, muze tevizor spatnout a zpuobservable nebo poškozeni majetku. Prenasei nebo demontaz tevizoru musi provadét dve nebo vice osob (ti nebo vice osob v pripadé tevizoru o velikosti 75 palcu a vice).

Po montázi televizoru nevytahujte šrouby atd.

V opacnem pripadé by mohl televizor spednout a zpúsobit zraneni nebo poškozeni majetku.

Současti konzoly promontáž na zed'nijak neupravujte.

V opacnem pifapde by mohla konzola
spadnout a zpusobit zraneni nebo poskozeni
majetku.

Na konzolu nemontujte žádná jiná než určená zařízení.

Tato konzola pro montáž na zed je urcena k použit pouze s urcenymi zaifizeními. Pokud na ni namontujete jine než urcené zaifzeni, mohlo by spadnout nebo se Rozlomit a zpúsobit zraněni nebo poškoženi majetku.

Zabraţe tomu, aby na konzolu púsobila jiná zătež než televizor. Netřeste televizorem dolea/doprava, nahoru/ dolú.

V opacnem pripadé by mohl televizor
spadnout a zpúsobit zraněni nebo poskození
majetku.

O televizor se neopírejte ani se na nej nezavěsujte.

O televizor se neopirejte ani se na nej nezavësujte, protoze by naVAS mohl spadnout a zpusobit vazné zraneni.

UPOZORNÉNÍ

Pokud nebudete doržovat nasledujici opatřeni, muže dojít ke zraněni nebo poškození majetku.

Během Čistěné nebo provádećí udžržby na produkt nevyvjte nadměrnou silu.

Na horni ccast televizoru nevyvjejte silu. V opacnem pripadé by mohl televizor SPDnout a zpusobit zraneni nebo poskozeni majetku.

Bezpečnostní opatřné

• Pokud používáte televizor namontovany na konzole na zed dlouhou dobu, barva stěny za nebo nad televizorem se muže změnit nebo muže dojt k odlepeni tapety, v závislosti na materílu stěny.
• Pokud po montázi na zed konzolu odstranite, zustanou po ni diry na srouby.
  Konzolu pro montáž na zed nepoužívejte na mistech, na která púsobi Mechanické ofścy.

Montáž konzoly na zed'

Informace pro
prodejce společnosti
Sony

VAROVÁNÍ

Nasledujici pouny jsou urceny pouze pro projejce spolecnosti Sony.Proctete siVyse uvedene pouny a behem montaze,udrzby a kontroly tohoto produktu venujte zvysenou pozornost bezpecnosti.

Konzolu na zed nemontujte na plochy stén, na kterych rohy nebo boky televizoru precnivaji ze steny.

Konzolu na zed nemontujte na plochy sten, napfiklad slupy, na kterych rohy nebo boky televizoru piecnivaji ze steny. Pokud do vycnivajicho rohu nebo boku televizoru narazi osoba nebo pfedmet, muze dojit ke zraneni nebo poskozeni majetu.

Televizor nemontujte nad ani pod klimatizaci.

Pokud je televizor dlouhodobé vystaven prosakovani vody nebo proudu vduchuz klimatizace, muze dojit k pozaru, urazu elektrickym proudem nebo poruse televizoru.

Konzolu na zed'bezpecné namontujte podlenasledujicichPokynu v toto navodu k pouziti.

Pokud jsou kterekoli srouby uvolnene nebo poduk vypadnou, konzola muze spadnout a zpuobservable neno bo poskozeni majetku. Pouzivejtse srouby vhdne pro material steny a jegnotku bezpecné upevnete pomoci nejmene ctyf sroubu o prumru 8 mm (nebo ekvivalentni).

Používejte pouze
dodané šrouby a dalí
současti podlePokynu
uvedenych v toto
námodu k použiti.
Pokud použijete
náhradni současti,
televizor muže
spadnout a zpúsobit
zraněni osob nebo
poskození televizoru.

Pokud jsou kterekoli srouby uovlnene nebo poskudnou, televizor muze spadnout a zpusobi zraneni osob nebo poškozeni televizoru.

Šrouby pevně utáhněte v určené poloze.

V opacnem pripadmuze tevdor spadnout a zpuosbit zranenisob nebo poisko nen tevdoru.

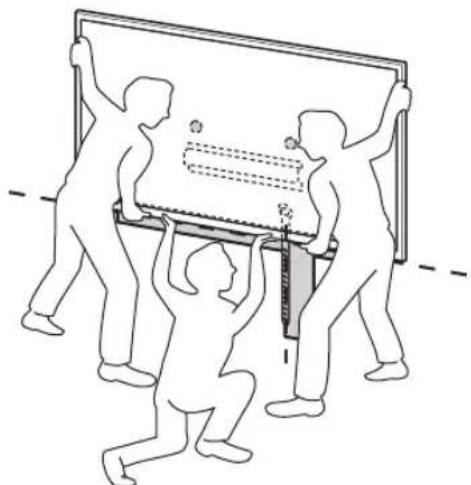

Béhem montáze davejte pozor, aby nedoslo k nárazu televizoru.

Pokud je televizor vystaven nárazüm, muze dojit k jeho pádu nebo Rozlomeni. V dusledku toho by pak mohlo dojit ke zraneni.

Televizor namontujte na stenu, ktera je kolma a rovná.

V opacném pripadé by mohl tevizor
spadnout a zpúsobit zraneni.

Dávejte pozor, aby nedošlo ke skřipnuti napájecí šnúry nebo propojovacího kabelu.

Pokud dojde ke skripnuti napajeci smury nebo propojovacho kabelu mezi Jednotku a stenu nebo posuk dojde k jejich nasilinemu ohnuti nebo zkroucen, vnitri vodicemohou byt obnazeny a mohou zpusobit zkrat nebo pferuseni elektrickeho obvodu. V dusledku toho muze dojit k pozaru nebo urazu elektrickym proudem.

Šrouby nutné k montáži konzoly na zed nejsou současti baleni.

Při montáži konzoly na zed použivejte vchodné srouby pro material stěny.

Obsah

Příprava na montáž. 5

Kontrola soucasti 5

Urcení mista montáze. 6

Přižrav na montáž televizoru 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

Montáž televizoru na zed' 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Potvrzení dokončeni montáze. 18

Dal'si informace 18

Technické udaje 18

Montáž televizoru na zed

Montázní postupy se u jegnotlivych televizorú liśi.

K instalaci televizoru na zed' použijte nástěnný držák SU-WL450.

Poznámka

Vysroubované srouby uschovejte na bezpecném miste mimo dosah deti.

Příprava na montáž

• Pred instalaci要去 po ruce referencni priručku a prüvodce nastavenim televizoru.
• Pred zahajenim sestaveni si prichystejte križový sroubovák pro urcené srouby.
  Zkontrolujte montázní polohu televizoru.
• Pripravte si nejmene ctyri srouby o prumere 8 mm a jeder sroub o prumeru 5 mm nebo ekvivalentni (nejsou soucasti baleni). Vyberte srouby vchodne pro material steny.

Kontrola současti

Dodano s modelem SU-WL450

Zkontrolujte, ze zdna soucst nechybl.

A Základna (20) (1) B	Kladka (2)
C Křížový šroub 6x20 (4)	D Křížový šroub 4x20 s průchodkou (2)
E Rozpěrka (20) (2) F	Pás (1)
G Průchodka (20) (M4) (2)	H Křížový šroub 4x20 (2)
I Adaptér základny (2)	J Křížový šroub 4x10 (8)
K Rozpěrka (60) (2) L	Křížový šroub 6x50 (2)
M Průchodka (M4) (2)	N Křížový šroub 4x50 (2)

Urcení mista montáze

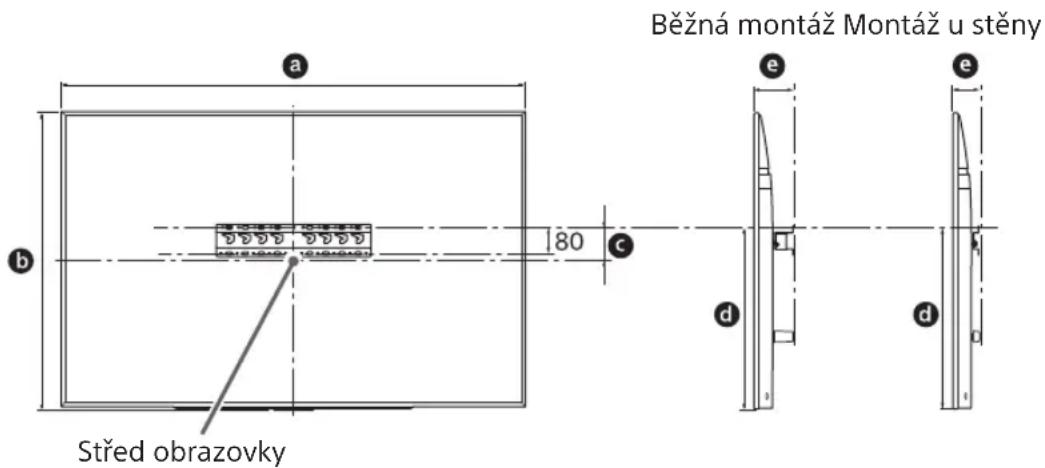

1 Rozhodněte se, kam chcete konzolu upevnit.

Ujistete se, ze je na zdi na televizor dostatek prostoru a ze zd' unese alespon ctyrnasobek hmotnosti televizoru. Informace o montaizi televizoru na zd' naleznete v nasledujici tabulce. Informace o hmotnosti televizoru naleznete v Referencni priruce k televizoru.

Jednotka: mm

Název modelu	Rozměry obrazovky		Rozměr ve středu obrazovky		Délka pro montáž
	a	b	c	d	e
					Běžná montáž	Montáž u stěny
KD-85XG85☐☐	1909	1 097	251	803	142	100
KD-75XG87☐☐	1673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1231	713	106	468	115	73
KD-55XG85☐☐

Poznámka

• Hodnoty v tabulce se v závislosti na instalaci mohou mirne lišit.
  Když televizor namontujete na zed, bude se horní strana televizoru mirné naklanět vpred.

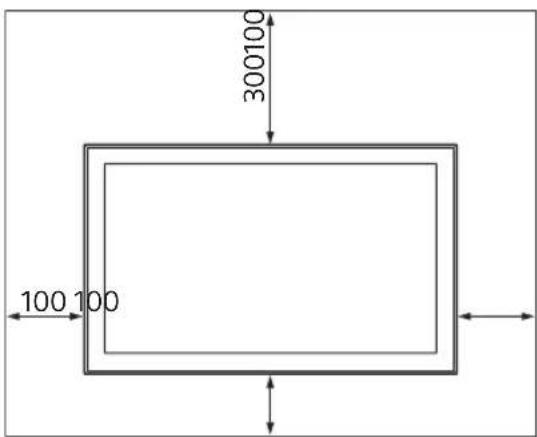

Mezi televizorem a stropem a vycnivajicimi
cástmi steny ponechejte dostatechny
prostor, jak je znazorneno nize.

Jednotka: mm

• Abyste zajistili rădnou ventilaci a zabrânili hromadeni neciastot nebo prachu:

Nepokladejte televizor naplocho, neinstalujte ho vzhuru nohama, obrazovkou ke stene ani na bok.
Neumistujte televizor na polici, koberec, postel ani do skrine.
- Nezakryvejte televizor latkou, napriklad zaclonami, ani takovymi prédmety, jako jsou noviny apod.
- Neinstalujte televizor, jak je znázorněno níze.

Cirkulace vzduchu je blokovana.

Poznámka

• Pokud mate v planu kabely vest ve stene, prd začatkem montaže vyvrteje ve zdi otvor pro kabely. Aby nedoslo ke skriputí kabelú, pripravte otvor ve zdi mimo obvod základny (20) A, adaptér základny ① a Rozpěrký (20) E, Rozpěrký (60) K.

2 Zvolte styl montaze na zed. Vzdalenost zadni casti televizoru od steny muzete zvolit z nasledujicich moznosti.

2-a Bežná montáž
2-b Montáž u stěny

Viz tabulku kroku 1.

VAROVÁNÍ

Kdyz volite moznost 2-b, bude pristup k zadnim konektorum omezeny.

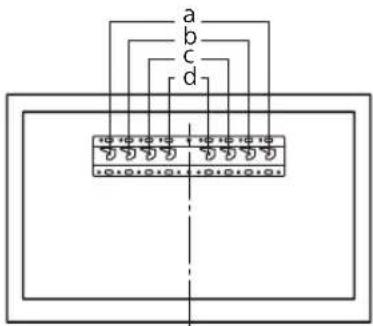

3 Viz tabulku nije, ve které bajdete informace o mistréch pripevní adaptéru základny. Pokud zvolité možnost 2-b, tento krok préskočte.

Název modelu Umístěné háku
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

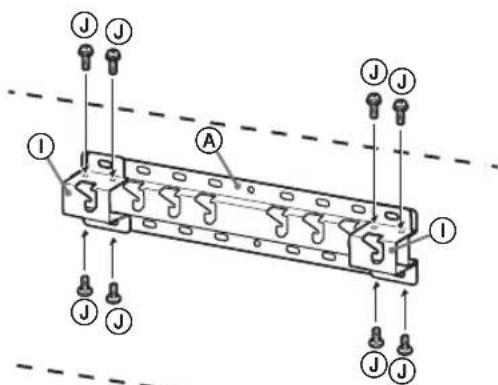

Když je zvolena moźnost 2-a, pripevněte adapterźakladny ① pomociśroubu (PSW 4x10) ② k zakladné (20) ④.

4 Určete umistěné šroubů pro montáž základny (20) (A).

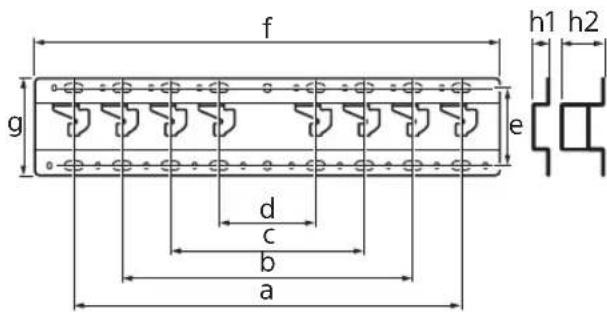

Informace najdete v technickych udajich na strane 18.

Když zvolite moznost 2-a, použijte prosim umistěné otvoru adaptéru základny ①.

VAROVÁNÍ

• Stěna, na které bude televizor namontován, by mél unést hmotnost alespočtyrnásobku hmotnosti televizoru (Informace o hmotnosti najdete v Referencni príručce k televizoru.).

-Urcete silu steny, na kterou bude televizor upevn. V priade potreby stenu dostatecné zpevnete.

• Pripravte si nejmene ctyri srouby o prumere 8 mm nebo ekvivalentni (nejsou soucasti baleni).
• Umistete chtyri srouby do otvoru adaptere zukladny 1 a do zakladny (20) A (pouze 2-a).
• Namontujte základnu (20) © na zed vodorovné.

Příprava na montáž televizoru

Instalaci na stojan provedte podle pruvodce nastavenim.

KD-85/75XG85□□，KD-75XG87□□

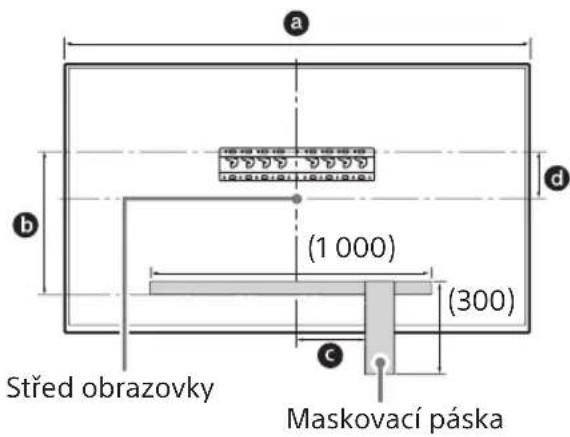

1 Vyznacte misto instalace na stene.

• Použije maskovaci páku atd. (není současti dodávky) pro vyznaceni umistěné televizoru v blízkosti základny nebo adaptéru základny. Viz nasledujici tabulka.

Název modelu	Délka pro vyznačeni			Rozměr ve středu obrazovky
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

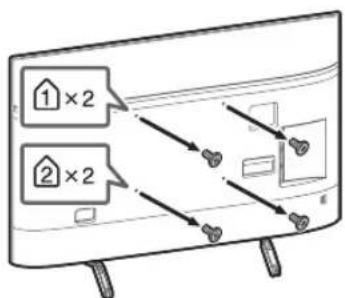

2 Vysroubujte srouby ze zadni casti televizoru.

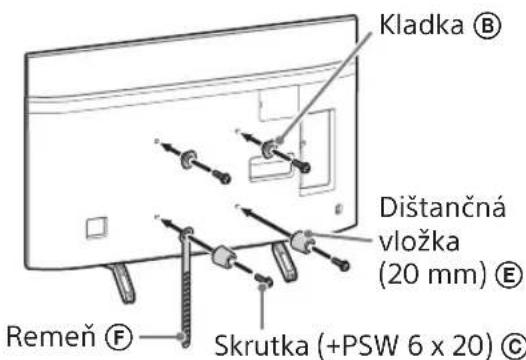

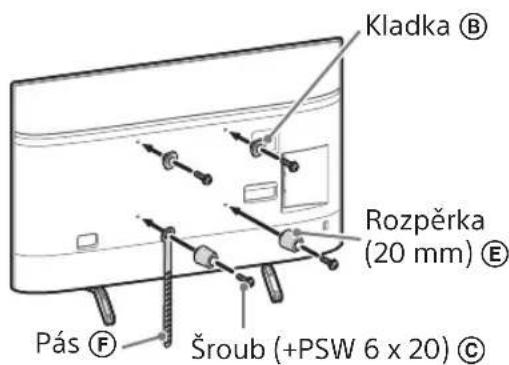

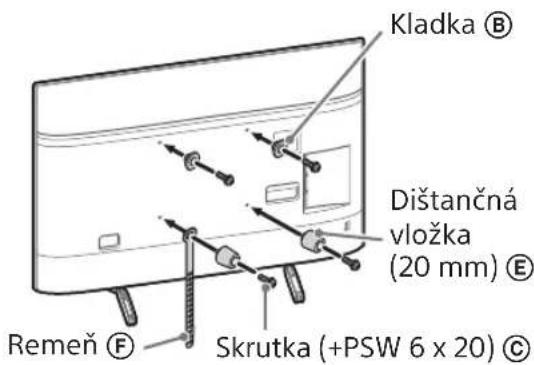

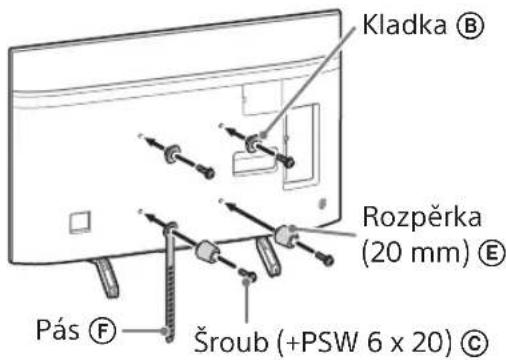

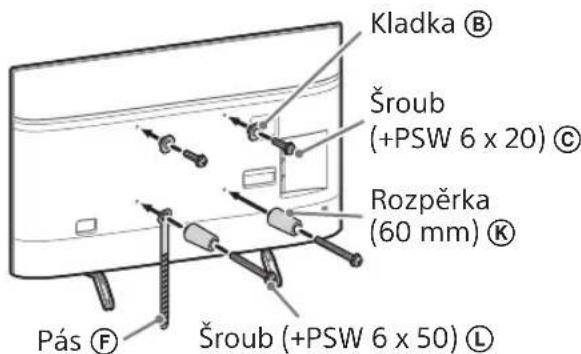

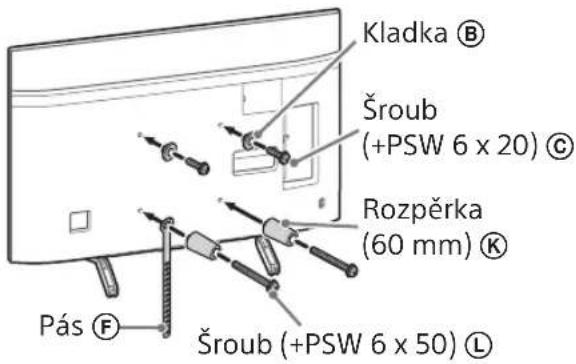

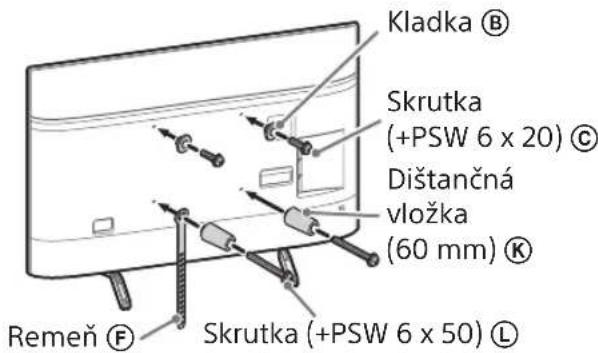

3 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „DodANO s modelem SU-WL450" v Časti „Kontrola současti“ na straně 5.

Poznámka

• Pevne zajistete dily prisluşenstvi pomoci sroubu.
  Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblznne na 1,5 N·m {15 kgf·cm}.
• Pouzité i nepouzité díly ulozte na bezpečné miste pro budouchi pouziti. Tento námod si uschovejte pro budouchi pouziti.

Bězná montáž (2-a)

Montáz u stěny (2-b)

Poznámka

• Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni strané televizoru.

4 Zapojte prislusné kabely k televizoru.

Prid montaži televizoru na zed nezapamente zkontrolovat, zda jsou kabely pripojeny. Po montaži televizoru nebude mozné kabely zapojit. Informace najdete v Referencni prirucce dodané s televizorem.

Poznámka

Vytvořeni trasy kabelu ve stěné zadeje autorizovanému dodavateli.
- Spojte pripojovaci kabely do svazku, aby na ne nikdo nestoupl pdef jejich monta zi na stenu.

5 Odmontujte stolni stojan od televizoru.

• Odstraţe současné Jednu stranu stolniho stojanu. Pevnă držte stolní stojan bezpečné oběma rukama, zatímco ostatné lidé zvedají televizor.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Opakujte predchozi krok a odstrahte druhou stranu stolniho stojanu.

Poznámka

• Odpojení stolního stojanu od televizoru vyžaduje tri nebo vice lidí.
• Davejte pozor, abyste pfi odpojovani stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojit ke zraneni osob nebo k poskozeni televizoru.
  Pf manipulaci stolnim stojanem davejte pozor, abyste zabrani poskozeni televizoru.
• Pri zvedani televizoru budte opatni, protoze pri odpojeni stolnino stojanu by mohlo dojt k jeho prevraceni a ke zraneni osob.
• Pri demontázi stolniho stojanu z televizoru budte opatrni, aby nedoslo k jeho pádu a poskození povrchu, na němž televizor stoji.

KD-65/55XG87□□,

KD-65/55XG85□

1 Vysroubujte srouby ze zadni casti televizoru.

2 Připojte Časti príslušenstvi nástěnného držáku. Zkontrolujte Časti príslušenstvi v odstavci „Dodáno s modelem SU-WL450" v Časti „Kontrola současti“ na straně 5.

Poznámka

• Pevně zajistěte díly príslušenstvī pomoci sroubú.
  Kdyz pouzivate elektricky sroubovak, nastavte utahovaci moment priblzné na 1,5 N·m{15 kgf·cm}.
  Pouzite i nepouzite dily ulozte na bezpecnem miste pro budouci pouziti. Tento navod si uschovejte pro budouci pouziti.

Bězná montáž (2-a)

Montáz u stěny (2-b)

Poznámka

• Pri toto zpusobu montaze nebudete moci pouzivat nekteré konektory a terminály na zadni straně televizoru.

Prid monta zi televizoru na zed nezapamente zkontrolovat, zda jsou kabely pripojeny. Po monta zi televizoru nebude mozné kabely zapojit. Informace najdete v Referencni priruce dedanes televizorem.

Poznámka

Vytvořeni trasy kabelu ve stěné zadejte autorizovanému dodavateli.
- Spojte pripojovaci kabely do svazku, aby na ne nikdo nestoupl prer jejich monta zi na stenu.

4 Odmontujte stolni stojan od televizoru.

• Odstraţe současné Jednu stranu stolniho stojanu. Pevné držte stolní stojan bezpečné oběma rukama, zatímco ostatné lidé zvedají televizor.

Opakujte predchozikrok a odstraente druhou stranu stolniho stojanu.

Poznámka

• Odpojenji stolniho stojanu od televizoru vyzaduje tri nebo vice lidí.
• Davejte pozor, abyste pri odpojovani stolniho stojanu od televizoru nepusobili nadmernou silou, protoze by televizor mohl spadnout a mohlo by tak dojit ke zraneni osob nebo k poskozeni televizoru.
  Pri manipulaci se stolnim stojanem davejte pozor, abyste zabrani poskozeni televizoru.
• Pri zvedani televizoru budte opatní, protoze pri odpojeni stolniho stojanu by mohlo dojit k jeho převraceni a ke zraněni osob.
  Pridemontazi stolnfo stojanu z televizoru budte opatrní, aby nedoslo k jeho pádu a poskozeni povrchu, na némz televizor stojí.

Montáž televizoru na zed'

KD-85/75XG85□□，KD-75XG87□□

1 Zvedněte televizor.

• Informace o umisteni kladek (B) pro zavešeni na zakladné nebo adaptér základny naleznete v tabulce, krok 3, v „Urcení mista montáze" na strance 7.
• Ujistete se, ze se zadni casts televizoru dotyká zakladny nebo adaptéru zakladny, kdyz nesou televizor.

Poznámka

• Drzte televizor bezpečné oběma rukama a ujistěte se, ze páš (F) a spodní Čast televizoru jsou zarovnáns maskovaci páskou.
• Televizor by měli držet tři lidé a osoba, ktera stojí prěd televizorem, by měla ostatné navádet do správné pozice.

Pri instalaci televizoru na stenu venujte velkou pozornost zejmena osobe, ktera tevizor drz i zespodu, protoze muze dojit k padu televizoru a yaznemu zraneni nebo dokonce umrti.

2 Instalujte televizor na základnu nebo adaptorzákladny.

• Opatrone posunte televizor dolu a zaveste cladky (B) pripojené k zadni casti televizoru do zakladny nebo adapteru zakladny a zkontrolujte tvar otvoru.
• Po montáži televizoru na zed' zkontrolujte, zda jsou kladky ⑧ pevné zaklapnuty v základné nebo v adaptéru základny.
• Pomalu uvolněte obě ruce a ujistěte se, ze nedojde k pádu televizoru.

• Po instalaci televizoru na stenu odstraţe maskovaci pasku atd. ze zdi.

2-a

↓

↓

↓

2-b

↓

↓

↓

VAROVÁNÍ

• Prenásení televizoru musí provadět dve nebo vice osob (trí nebo vice osob v pripadě televizoru o velikosti 75 palcú a vice).

3 Zajistete,aby se dolni ccast televizoru neposunovala.

Uchopte kus pasu a pevné houpevnete ke zdi.

• Použijte sroub o prüméru 5 mm nebo ekvivalentni (není současti baleni).

Poznámka

Zkuste opatrě zatahnout za spodni stranu tevizoru směrem k sobě a ujistěte se, ze se nepohne kupředu. Pokud zjistě je jakýkoli posun, není tevizor rádně namontován a bude třeba pás (F) znovu pevně upevnit.

KD-65/55XG87□□

KD-65/55XG85□

1 Zvedněte televizor.

Informace o umisteni kladek (B) pro zaveşeni na základny nebo adapterzákladny naleznete v tabulce, krok 3, v "Urcení mista montáze" na stranc7.
- Ujistete se, ze se zadni casts televizoru dotyká zakladny nebo adaptéru zakladny, kdyz nesou televizor.

Poznámka

• Držte televizor bezpečné oběma rukama.

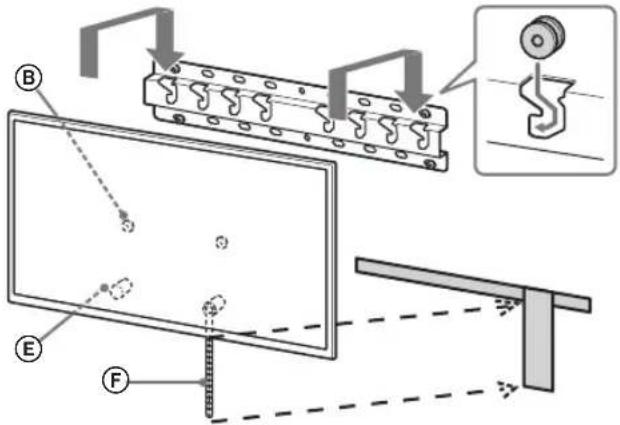

2 Instalujte televizor na zakladnu nebo adaptorzakladny.

• Opatrně posuñte televizor dolú a zavěste cladky (B) pripojené k zadni Časti televizoru do základny nebo adaptéru základny a zkontrolujte tvar otvorú.
• Po montáži televizoru na zed
  zkontrolujte, zda jsou kladky (B) pevné
  zaklaputy v základné nebo v adaptéru
  základny.
• Pomalu uvolněte obě ruce a ujistěte se,
  že nedojde k pádu televizoru.

2-a

2-b

↓

↓

VAROVÁNÍ

• Prenaseni televizoru musi provadet dve nebo vice osob (tiri nebo vice osob v pripadte televizoru o velikosti 75 palcu a vice).

3 Zajistete,aby se dolni ccast televizoru neposunovala.

• Uchopte kus pásu F a pevné ho upevnete ke zdi.

• Použijte šroub o prüměru 5 mm nebo ekvivalentni (není současti baleni).

Poznámka

Zkuste opatrne zatahnout za spodni stranu tevizoru smerem k sobe a ujistete se, ze se nepohne kupredu. Pokud zjistite jakykoli posun, neni tevizor radne namontovan a bude tbreba pás (F) znovu pevné upevnit.

Potvrzení dokončeni montáže

Zkontrolujte následujíci body.

• Kladky (B) jsou pevnze zaveseny na zakladne nebo na adapteru zakladny.
• Snúry ani kabely nejsou zkroucenyi ani skriplnuty.
• Pás F je pevný, nikoli uvolnény.

VAROVÁNÍ

Nespravne umisteni napajeci sny atd. muze zpuosobit pozar nebo uraz elektrickym proudem v dusledku zkratu. Z bezpecnostnich duvodu je tbre dokonceni montaze potvrdit.

Dalsí informace

Při demontáži televizoru provedte uvedeny postup v obraceném sledu.

VAROVÁNÍ

• Odstrańovani televizoru musi provadét dve nebo vice osob (tfi nebo vice osob v pripadé televizoru o velikosti 75 palcu a vice).

Technické udaje

Rozměry: (pribl.) [mm]

a:400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1:20(pripad 2-b)

h2:60(pripad 2-a)

Hmotnost (pouze základna): (příbl.) [kg] 0,8

Vzhled a technické udaje se mohou bez predchozho upozorneni zmenit.

Počas instalácie, pravidelnej udržby a kontroly tohto produktu venujte plné pozornost bezpečnosti.

Pre bezpećnost a správnu instaláciu postupujte podla námodu na obsluhu montážnej konzoly na stenu, sprievodcu nastavením televizneho prijimača a podlaPokynov v toto námode.

Informácie o bezpečnosti

Dakujeme vam za zakupenie tohto produktu.

Pre zákaznikov

Montáz toto produitу vyžaduje
adekvatne odbrné znalosti. V zaujme
zaistenia bezpečnosti pri montázi si
dokladne prečitajte tento navod na
použivanie. Spolocnost Sony
nezodpovedá za ziadne skody ani
zranenia sposobene nevhodnou
manipulaciou alebo nespravnou
montážou. Po montážovodzadjte tento
navod zakaznikovi.

Časti montážnej konzoly na stenu neupravujte.

V opacnom pripade moze montaza na konzola na stenu spadnuf a sposobit zranenie alebo skody na majetku.

Priprava na montáž. 5

Kontrola dielov. 5

Kontrola dokončenej montáze 18

Dalsie informacia 18

Technické udaje 18

Montáž TV prijímaça na stenu

Postup montaze sa liši v závislosti od TV prijimača.

Na instalaciu televizneho prijimaça na stenu pouzite montažnu konzolu na stenu SU-WL450.

Poznámka

Položky dodávané s montážnou konzolou na stenu SU-WL450

A Podstavec (20) (1) B Kladka (2)
© PSW 6x20 (4) © P$W 4x20 s vložkou (2)
E Dištančná vložka (20) (2)	F Reměn (1)
G Vložka (20) (M4) (2)	H PSW 4x20 (2)
①Adaptér podstavca (2)	J PSW 4x10 (8)
K Dištančná vložka (60) (2)	L PSW 6x50 (2)
M Vložka (M4) (2) N	PSW 4x50 (2)

Urcenie miesta montáze

• Hodnoty v tablukke sa mozu v závislosti od instalacie mierne lisiţ.
• Ked' je televizny prijimač nainstalovaný na stene, horný okraj televizneho prijimača je mierne naklonený doprodu.

2-a Štandardná montáž
2-b Montáz s krátkou
vzdialenostou

Priprava na montáž TV prijímača

Štandardná montáž (2-a)

Montáz s krátkou vzdialenostou (2-b)

Poznámka

Pri pouziti toto stylu montaze nemozete pouzivat niedkoré z konektorov na zadnej strane televizneho prijimaça.

4 Pripojte k TV prijimaču potrebné káble.

Káble pripoje pred montážou TV prijimaça na stenu. Po montáži TV prijimaça k nemu nebude mozné káble pripojit. Pozrite si referencné prirucku dodanú s TV prijimačom.

Poznámka

Montáz s krátkou vzdialenostou (2-b)

Poznámka

Pri pouziti toto stylu montaze nemozete pouzivat niektoré z konektorov na zadnej strane televizneho prijimaça.

3 Pripojte k TV prijimaču potrebné káble.

Káble pripojte pred montážou TV prijimača na stenu. Po montáži TV prijimača k nemu nebude možné káble pripojit.

Skontrolujte nasledujuce:

• Kladky ⑧ pevne visia na podstavci alebo adapteri podstavca.
  Káble nie su skrutiene a priskripnute.
• Remen (F) je pevnapnuty.

VYSTRAHA

• Nesoprvné umiestnenie napajacieho kábla moze zapricinit požiar alebo zásah elektrickym prudom spösobene skratom. Z dovodu bezpečnosti nezabudnite skontrolovat kompletnost montáze.

Dalsie informácie

Pri demontázi TV prijímača zopakujte postup montáze v opacnom poradi.

VYSTRAHA

Dbajte na to, aby televizny prijimaic pri odpajan drzali dvaja alebo viaceri'ludia (traja alebo viaceri'ludia pri televiznom prijimaci 75 palcov a viac).

Technické udaje

Hmotnost (len podstavec): (pribl.) [kg]

0,8

Dizajn a technické udaje sa mozu zmenit bez upozornenia.

Dékojame, kad jsigjote šj gaminj.

Pirkéjams

Glejte tabei v 1. koraku.

OPOZORILO

• Ce izberete 2-b, je dostop do zadnjih priključkov omejen.
