Mærke	Sony
Model	Bravia KD65XG8596
Produkttype	LED 4K UHD TV
Skærmstørrelse	65 tommer (164 cm)
Opløsning	3840 x 2160 pixels (4K)
Opdateringsfrekvens	100 Hz (Motionflow XR)
HDR-teknologi	HDR10, HLG, Dolby Vision
Operativsystem	Android TV
Tilslutningsmuligheder	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Lydstyrke	20 W (2x 10 W)
Strømforsyning	220-240 V AC, 50/60 Hz
Strømforbrug (maks)	180 W
Standby-forbrug	0,5 W
Mål (uden fod)	1450 x 836 x 72 mm (B x H x D)
Mål med fod	1450 x 903 x 286 mm
Vægt (uden fod)	23,5 kg
Vægt med fod	24,2 kg
Vægbeslag kompatibel	VESA 400x300 mm (SU-WL450)
Vedligeholdelse og rengøring	Tør af med en blød, tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.
Reservedele og reparerbarhed	Reparerbarhedsindeks: 7,2/10. Reservedele tilgængelige via autoriseret Sony-service.
Sikkerhed	Vægmontering af en autoriseret professionel er obligatorisk. Bloker ikke ventilationsåbningerne. Hold børn væk under installationen.

Ofte stillede spørgsmål - Bravia KD65XG8596 SONY

Hvordan forbinder jeg fjernsynet til Wi-Fi?

Gå til Indstillinger > Netværk > Wi-Fi-konfiguration. Vælg dit netværk, og indtast adgangskoden. Hvis netværket er skjult, vælg Tilføj netværk.

Kan fjernsynet monteres på væggen?

Ja, det er kompatibelt med Sony vægbeslag SU-WL450 (VESA-standard 400x300). Installationen skal udføres af en autoriseret installatør af sikkerhedsmæssige årsager. Væggen skal kunne bære mindst 4 gange fjernsynets vægt (ca. 94 kg).

Hvordan rengør jeg skærmen?

Sluk for fjernsynet, og lad det køle af. Brug en blød, tør klud (mikrofiber) uden at trykke. Brug aldrig kemikalier, alkohol eller slibende rengøringsmidler. Til genstridige pletter, fugt kluden let med destilleret vand.

Hvordan opdaterer jeg softwaren?

Gå til Indstillinger > Enhed > Softwareopdatering. Vælg Søg efter opdatering. Sørg for at være tilsluttet internettet. Når opdateringen er downloadet, genstarter fjernsynet automatisk.

Hvordan nulstiller jeg fjernsynet?

Gå til Indstillinger > Opbevaring og nulstilling > Fabriksnulstilling. Bekræft handlingen. Dette sletter alle indstillinger og konti. Til en hardware-nulstilling, hold tænd/sluk-knappen på fjernsynet nede (10 sekunder), indtil det slukker.

Hvordan tilslutter jeg Bluetooth-hovedtelefoner?

Aktivér Bluetooth på dine hovedtelefoner (parringstilstand). På fjernsynet, gå til Indstillinger > Fjernbetjening og tilbehør > Tilføj Bluetooth-enhed. Vælg dine hovedtelefoner på listen, og følg vejledningen.

Hvordan justerer jeg billedindstillingerne?

Brug knappen ACTION MENU på fjernbetjeningen, og vælg derefter Billedindstillinger. Du kan vælge en forudindstillet tilstand (Standard, Biograf, Sport osv.) eller justere lysstyrke, kontrast, farve og skarphed manuelt. Til HDR skal du aktivere Auto HDR-tilstand.

Hvordan bruger jeg stemmestyring?

Tryk på knappen Mikrofon på fjernbetjeningen, eller sig OK Google, hvis funktionen er aktiveret. Tal tydeligt: 'Tænd for kanal 5', 'Lydstyrke til 20', 'Søg efter actionfilm'. Stemmegenkendelse kræver en internetforbindelse og en Google-konto.

Hvad gør jeg, hvis der ikke er nogen lyd?

Tjek først, at lydstyrken ikke er slået fra eller i lydløs tilstand (højttaler-ikon overstreget). Gå til Indstillinger > Lyd, og sørg for, at lydudgangen ikke er indstillet til en ekstern enhed. Hvis lyden stadig mangler, genstart fjernsynet, eller udfør en fabriksnulstilling.

Hvordan aktiverer jeg HDR-tilstand?

Fjernsynet registrerer automatisk HDR-indhold, hvis kilden er kompatibel. For at kontrollere, tryk på ACTION MENU, og vælg Billedindstillinger. HDR-tilstanden vises øverst på skærmen. Du kan også vælge en specifik HDR-billedtilstand i indstillingerne. Sørg for at bruge et HDMI 2.0-kabel eller nyere.

BRUGSANVISNING Bravia KD65XG8596 SONY

Montera TV:n på vagggen

Installansanvisingarna skiljer sig at beroende pa vilken TV du anvander.

Montera basen på vöggen

Montera TV:n på vagggen

KD-85/75XG85□□，KD-75XG87□□

1 Lyft TV:n.

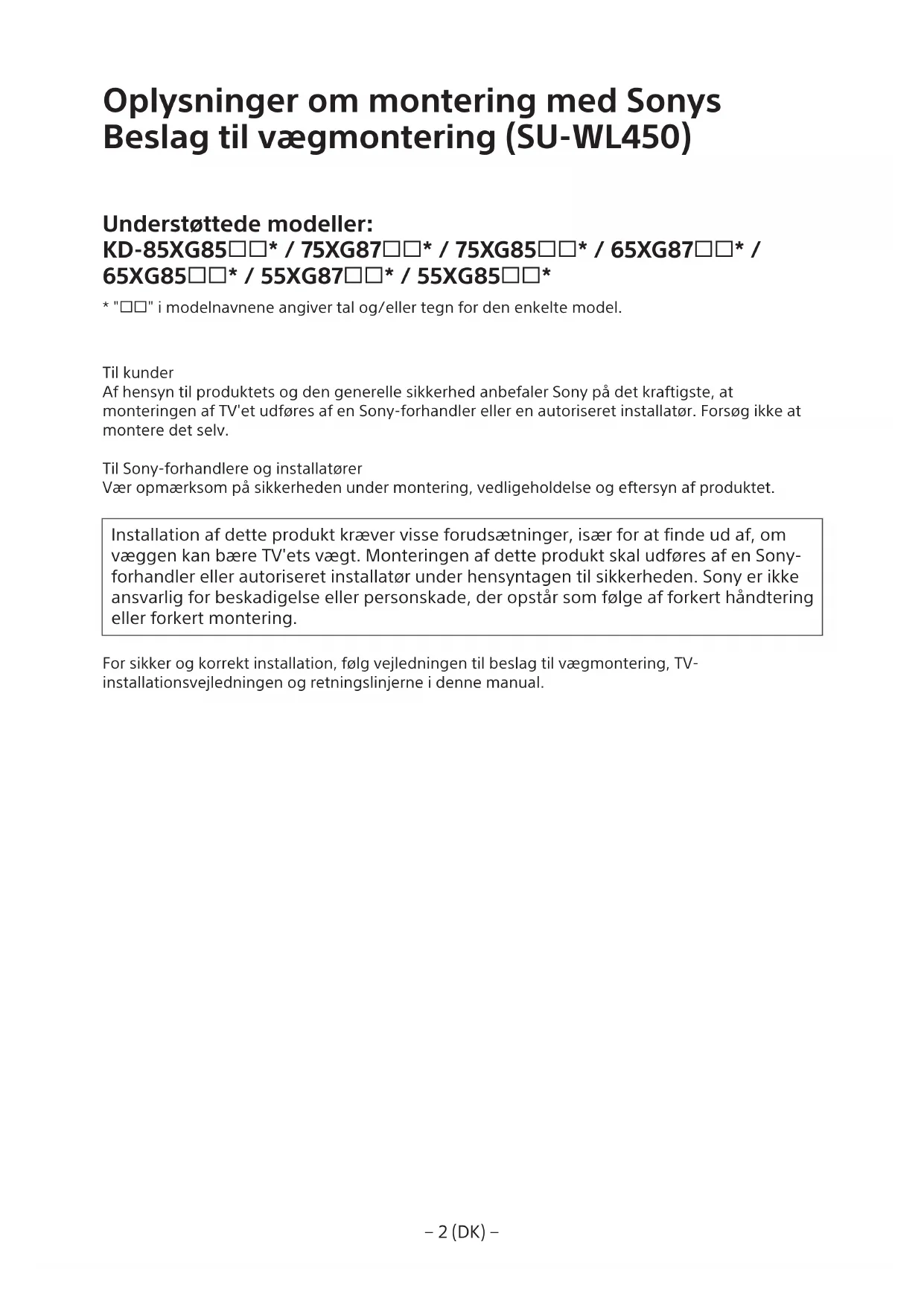

Oplysninger om montering med Sonys Beslag til vægmontering (SU-WL450)

Understegtedemodeller:

KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* /

65XG85□□*/55XG87□□*/55XG85□□*

* i modelnavnene angiver tal og/eller tegn for den enkelte model.

Til kunder

Af hensyn til Produkts og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen af TV'et udfores af en Sony-forhandler eller en autoriseret installerør. Forsøg ikke at montere det selv.

Vær opmaerkso ma sikkerheden under montering, vedligeholdelse og eftersyn afproduktet.

Installation af dette produit kræver visse forudsætninger, især for at(finde ud af, om væggen kan bære TV'ets vægt. Monteringen af dette produit skal udføres af en Sonyforhandler eller autoriseret installerør under hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår som ffolge af forkert handtering eller forkert montering.

For sikker og korrekt installation, følg vegledningen til beslag til vægmontering, TVinstallationsvejledningen og retningslinjerne i/DDne manual.

Om sikkerhed

Tak, fordu har kobt dette produit.

Til kunder

Installation af dette produit kræver visse forudsætninger. Monteringen skal udfores af en Sony-forhandler aller autoriseret installer under hensyntagen til sikkerheden. Sony er/DDke ansvarlig for eventuelle materielle skader eller personskader, der skyldes forkert handtering erer mangelfuld installation uller installation af et andet produit end det, der er angivet. Dine eventuelle lovsikrede rettigheder paivirkes ici.

Til Sony-forhandlere

Installation af dette produit kræver visse forudsænninger. Læs dette vegledning grundigt for at udføre monteringen på sikker vis. Sony kan ikke holdes ansvarlig for personskader erther materielle skader forarssaget af ukorrekt behandling ell montering. Giv这部分 vegledning til kunden after montering.

Denne monteringsvejledning beskriver korrekt handtering af produktet og de vigtigste forholdsrregler, som er nadvendige for at forhindre ulykker. Læs denne vejledning grundt, og brug produktet korrekt. Gem vegjledningen til senere brug.

Sonysprodukter er udformet med henblick pa at opn-bedst mulig sikkerhed. Hvis produkterne anwendes forkert, kan det medfore alvorlig personskade som folge af brand, elektrisk stod, ell erfordi produitet velterller falder ned. Undg sadanne ulykker ved at overholde sikkerhedsforskrifterne.

FORSIGTIG

Specificeredeprodukter

Dette beslag til vaegmontering kan kun bruges til montering af de ovenfor naevnte produkter. For TV'er skal dulse deres Referencevejledning for at finde ud af, om du kan bruge beslaget til vaegmontering.

Til kunder

ADVARSEL

Hvis folgendere forholdsergler icke overholds, kan det medfor alvorlig personskade eiler ddo som folge af brand, elektrisk stod, erler fordi Produktet vaelter eller falder ned.

Monteringen skal udfores af en autoriseret installer a r. Born ma ikke vare i nærheden under monteringen.

Hvis beslaget til vaegmontering erler TV'et\ ikke monteres korrekt, kan der ske folgende\ ulykker. Lad en autoriseret installer a udfoe\ monteringen.

TV'et kan falde ned og forarssage alvorlige skader, feks. bla mærker erler brud.
- Hvis den væg, hvor beslaget til vægmontering er monteret, er ustabil, skæv eller ikke stär vindelret på gulvet, kan enheden falde ned og forårsage personskade eller materiel skade. Væggen skal kinne holde en vægt på mindst fire gange TV'ets vægt. (Flere oplysninger om TV'ets vægt findes i TV'ets Referencvejledning).
Hvis monteringen af beslaget til vaegmontering ikke er solid nok, kan enheden falde ned og forårsage personskade eller materiel skade.

Flytning aller afmontering af TV'et skal udfores af en autoriseret installerator.

Hvis TV'et flyttes aller afmonteres af ikke-auriserede personer, kan det falde ned og forarsage personskade aller materiel skade. Sorg for, at der er mindst to personer (tre ellere flere personer til TV pa 75 tomm er derover) til at bareller aller afmontere TV'et.

Du ma ikke fjerne skruer osv., nár TV'et er monteret.

Hvis du garette, kan TV'et falde ned og forarsage personskade ell materiel skade.

Foretag ikkeændringer på beslaget til vægmontering.

Hvis du gør det, kan beslaget til vægmontering falde ned og forarsage personskade eller materiel skade.

Monter/DDet udstyr end det specificerede Produkt.

Dette beslag til vægmontering er udviklet til kun at bruges sammen med det specificere de Product. Hvis du monter andet udstyr end det specificere, kan det falde ned ell gä i stykker og forårsage personskade eller materiel skade.

Monter/DDke nogen anden belastning end TV'et pa beslaget til vægmontering. Ryst icke TV'et mod venstre/hjre, op/ned.

Hvis du gør dette, kan TV'et falde ned og forarssage personskade eller materiel skade.

Du ma ikke læne dig ind over TV'et eller hænge i det.

Du ma ikke ligne dig ind over TV'et uller hænge i det, da det kan falde ned og forarssage alvorlig personskade.

FORSIGTIG

Hvis folgende forholdsergler icke overhodes, kan der opsta materiel skade aller persorskade.

Handter Produktet forsigtigt under rengring og vedligeholdelse.

Du ma ikke trykke hardt ind pa forsiden af TVet. Hvis du gør dette, kan TV'et falde ned og forarsage personskade eller materiel skade.

Sikkerhedsforanstaltninger

• Hvis du bruger TV'et monteret på beslaget til vægmontering gennem længere tid, kan væggen bag ved eller oven over TV'et blive misfarvet, eller tapetet kan lõsne sig, afhængigt af det materiale, væggen er lavet af.
  Hvis beslaget til vaegmontering fjernes after montering pa vaeggen, bliver skruehullerne tilbage.
• Du maybe bruge beslaget til vaegmontering et sted, hvor det udsættes for mekaniske vibrationer.

Montering af beslaget til vægmontering

Til Sony-forhandlere

ADVARSEL

Folgende anvisninger er kun til
Sony-forhandiere. Sorg for at lase
ovennveinte sikherhedsforskrifter
grundigt, og vær saerlig opmærksom pa sikkerheden under montering,
vedligeholdelse, kontrol og reparation af
dette produit.

Monter称之 beslaget til vægmontering på flader, hvor TV'ets hjørner eller sider stikker frem.

Monter ici be slosaget til vagmontering pa flader, feks. en sojle, hvor TV'ets hjorner eller sider stikker frem. Hvis en person erer genstand stoder imod TV'ets fremspringende hjorne erer side, kan det medfore personskade eiler materiel skade.

Du ma ikke montere TV'et over uller under et klimaanlag.

Hvis TV'et gennm Iaengere tid udsættes for vanddryp erluIeft fra et klimaanlaeg, kan det medfore brand, elektrisk stod ell bersekadigelse af TV'et.

Sorg for at montere beslaget til vægmontering sikkert på经验和 ved at følgeneinstruktionerne i denen brugervejledning.

Hvis nogle af skruerne er lose erller falder ud, kan beslaget til vægmontering falde ned og forarssage personskade erer materiel skade. Sorg for at bruge skruer, der egner sig til det materiale, væggen er lavet af, og monter enheden sikkert ved at bruge mindst fire skruer med en diameter pa 8 mm (eller tilsvarende).

Sorg for at bruge de medfolgende skruer og tilhorende dele korrekt, og folog anvisningerne i denen monteringsvejledning. Hvis du bruger andre dele, kan TV'et falde ned og forarsage personskade eller blive beskadiget.

Sorg for at samle beslaget korrekt ved at ffolge den procedure, der er forklaret i donne brugervejledning.

Hvis nogle af skruerne er lose erller falder ud, kan TV'et falde ned og forarsage personskade ellere blive beskadiget.

Sorg for at stramme skruerne tilstrækkeligt pa den angivne position.

Hvis du icike gorg dette, kan TV'et falde ned og forarsage personskade ell blive beskadiget.

Sorg for, at TV'et/DDsættes for stødpavirkninger under monteringen.

Hvis TV'et udsættes for stødpavirkninger, kan det falde ned og gä i stykker. Dette kan forårsage persönskade.

Sorg for at montere TV'et pa en væg, der er plan og vinkelret pa gulvet.

Hvis du icike gorg dette, kan TV'et falde ned og forarsage personskade.

Sorg for at sikre kablerne forsvarligt after correkt montering af TV'et.

Hvis mensnesker ell er genstande bliver viklet ind i kablerne, kan det forarsage personskade ell beskadigelse of TV'et.

Du ma ikke lade strømkablet eller tilsutningskablet blive klemt.

Hvis strömkablet eller til Slutningskablet er klemt mellem encheden og væggen eller bojes aller snos, kan ledningstrådene blive blotlagt og forarssage kortslutting aller strømafrydelse. Dette kan medføre brande aller elektrisk stød.

De skruer, der skal bruges til at fastgore beslaget til væggen, medfølger ikke.

Brug skruer, der egner sig til det materiale, vaeggen er lavet af, nar beslaget til vaegmontering monteres.

Indholdsfortegnelse

Montering af basen pa væggen. 8

GorklartilmonteringafTV'et. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□,KD-65/55XG85□□.11

Vægmontering af TV'et 13

KD-85/75XG85□□,KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Kontroller monteringen 18

Flere oplysninger. 18

Specificationer 18

Montering af TV'et på væggen

Monteringsprocedureen varierer afhengigt af TV'et.

Brug beslaget til vægmontering SU-WL450 til at montere TV'et på væggen.

Bemaerk

• Sørg for at opbevar skruerne et sikkert sted væk fra barn.

• Sorg for at have TV-referencevejledningen og installationsvejledningen klar inden installation.
  Find pa forhand en stjerneskrueetakker frem, der passer til skruerne.
  Find TV'ets midtpunkt.
• Klargør mindst fire skruer med en diameter pa 8 mm og en skrue pa 5 mm eller tilsvarende (medfølger ikke). Vælg skruer, der passer til væggens materiale.

Kontrol af dele

Folger med SU-WL450

• Kontroller, at alle dele forefindes.

A Base (20) (1) B Trisse (2)
◎ PSW 6x20 (4)◎ P$W 4x20 med bøsning (2)
E Afstandsstykke (20) (2)	F Bælte (1)
G Bøsning (20) (M4) (2)	H PSW 4x20 (2)
① Baseadapter (2) ②	PSW 4x10 (8)
K Afstandsstykke (60) (2)	L PSW 6x50 (2)
M Bøsning (M4) (2) N	PSW 4x50 (2)

Find en placering

Sorg for, at der er nok plads til TV'et på væggen, og at væggen kan bære en vægt på mindst fire gange TV'ets vægt.

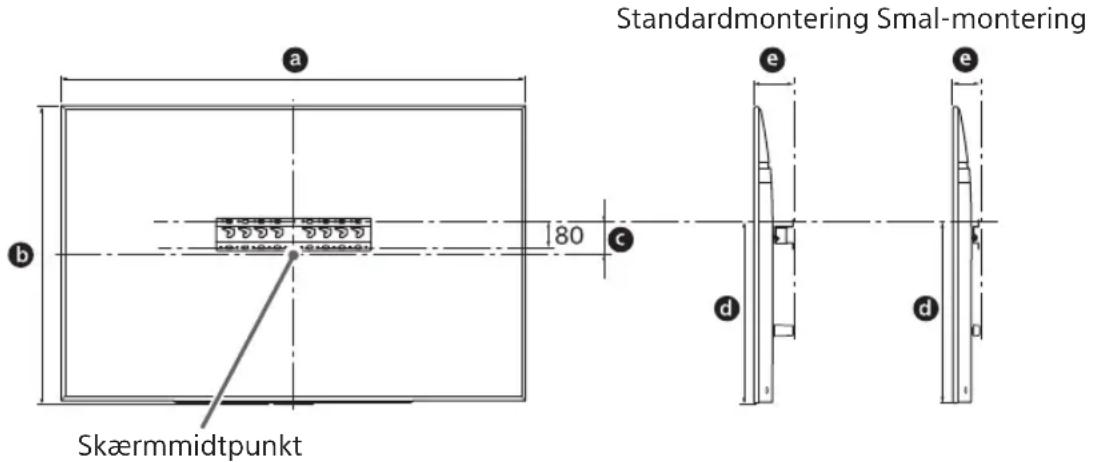

Se folgende tabel vedrorende montering af TV'et pa væggen. Flere oplysninger om TV'ets vægt findes i TV'ets Referencevejledning.

Enhed: mm

Modelnavn	Skærmens mål		Mål for skærm-midtpunkt		Længde for montering
	a	b	c	d	e
					Standard- montering	Smal- montering
KD-85XG85☐☐	1.909	1.097	251	803	142	100
KD-75XG87☐☐	1.673	963	107	595	116	75
KD-75XG85☐☐
KD-65XG87☐☐	1.450	836	99	523	115	73
KD-65XG85☐☐
KD-55XG87☐☐	1.231	713	106	468	115	73
KD-55XG85☐☐

Bemaerk

• Tallene i oversigten kan variere en smule afhaengigt af monteringen.
  Hvis TV'et monteres pa en vaeg, vipper TV'ets overste del lidt fremad.

Tegningen nedenfor viser, hvor stor afstand der skal vare mellem TV'et og loftet og fremspringende dele af væggen.

Enhed: mm

• For at sikre tilstrækkelig ventilation og forhindre ansamling af stov og snavs:

• Laeg ikke TV'et fladt ned, og monter det ikke pa hovedet, bagvendt eller sidevendt.
  TV'et ma ikke installeres pa en hylde, et tæppe, en seng eller i et skab.
  TV'et ma参加会议, f.eks. gardiner, erer andre ting, f.eks. aviser osv.

• Installer erkke TV'et som vist nedenfor.

Luftcirkulationen afspaerres.

Bemaerk

Hvis kablerne skal fores i vaeggen, skal du lave et hul, som de kan fores igennem, for monteringen pabegyndes.

Lav et hul i væggen.uden for basens (20) A, baseadapter ① og afstandsstykkets (20) E, afstandsstykkets (60) K perimeter, sa kablerne ikkekommen i klemme.

2 Vælg vægmonteringingsform. Afstand fra TV'ets bagside til væggen kan vælges som vist nedenfor.

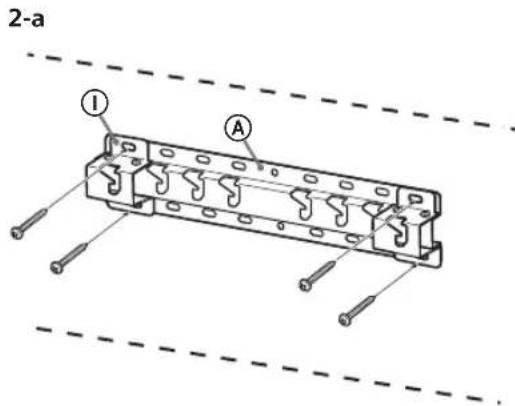

2-a Standardmontering

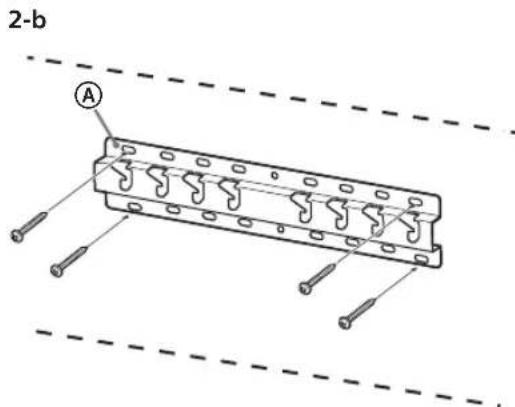

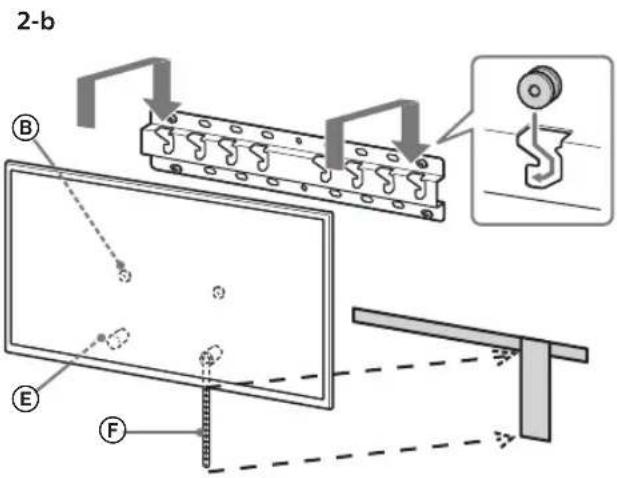

2-b Smal-monitoring

Set tabellen i trin 1.

ADVARSEL

Tilpas baseadapter ① med en skrue (PSW 4x10) ⑧ til base (20) ④ ved valg af 2-a.

4 Bestem positionerne for skruerne til montering af base (20) A.

Se specificationsne paa side 18.
Ved valg af 2-a bruges hulpositionerne i baseadapter ①

ADVARSEL

Væggen, som TV'et skal monteres pa, skal som minimum kinne klare en belastning pa fire gange TV'ets vægt (Flere oplysninger om TV'ets vægt vindes i TV'ets Referencevejledning.).
- Kontroller bæreevnen for den væg, som TV'et skal haenges op pa. Du kan eventuelt forstærke vægggen.

Montering af basen pa væggen

• Brug mindst fire skruer med en diameter pa 8 mm eller tilsvarende (medfølger ikke).
• Sæt fire skruer i hullerne på baseadapter ① med base (20) A (kun 2-a).
• Monter basen (20) A horisontalt pa vaeggen.

Gør klartil montering af TV'et

Der henvises til installationsvejledningen for installation af fod.

KD-85/75XG85□□,

KD-75XG87□□

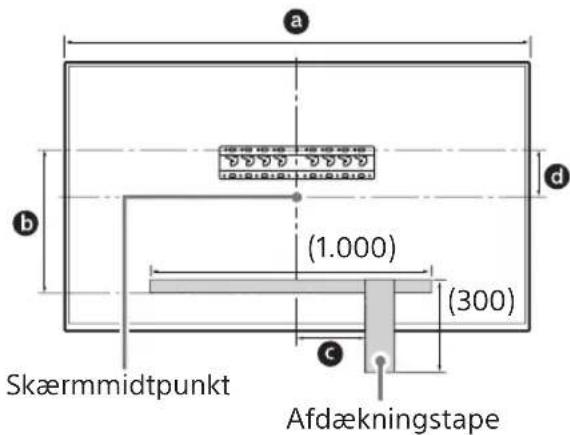

1 Marker installationsstedet pa væggen.

• Brug afdækningstape osv. (medfolger ici) til at markere TV'ets placering i nærheden af basen eller baseadapteren. Se nedenstående tabel.

Enhed: mm
Modelnavn	Længde til markering	Mål for skærmidtpunkt
	a b c d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□	1.673 468 200 107
KD-75XG85□□

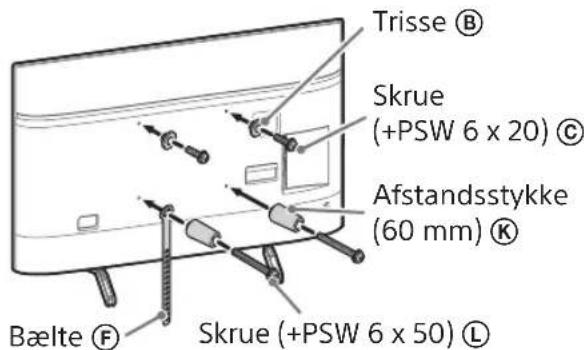

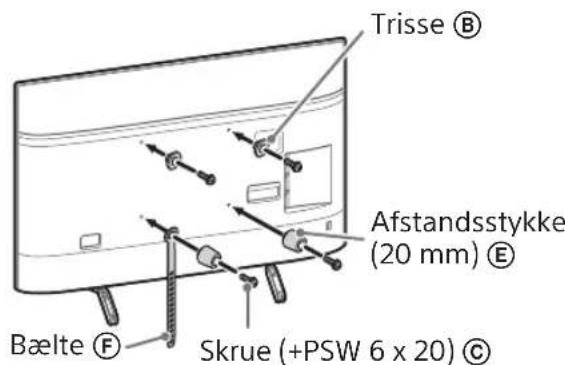

3 Montér de tilhørende dele til beslaget til vægmontering. Læs aftsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgør monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at gemme de brugte ell erer ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

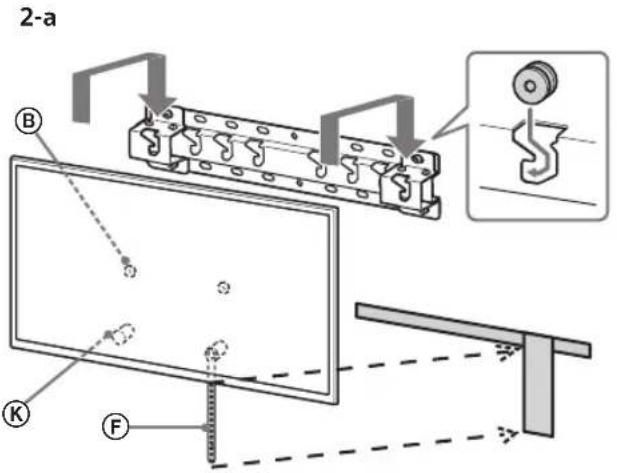

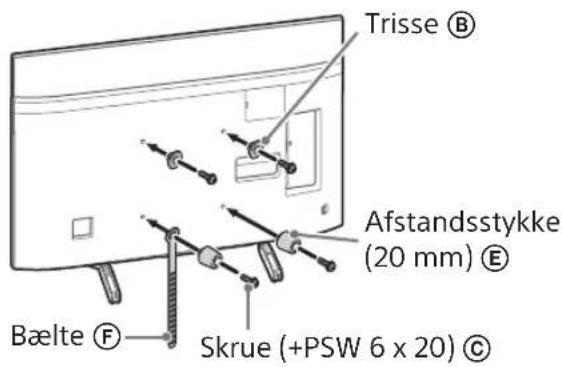

Standardmontering (2-a)

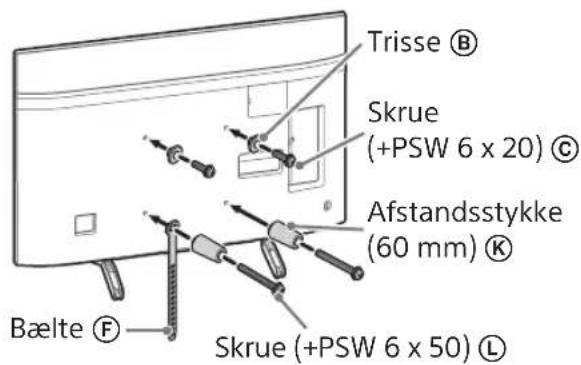

Smal-montering (2-b)

Bemaerk

• Du kan ikke bruge nogle af stikkene bag på TV'et, hvis du bruger davon monteringstype.

4 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret. Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

• Lad en autoriseret person trække kablerne i væggen.
• Saml forbindelseskablerne i et bundt for at undga at traede på dem inden vægmontering.

5 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

Gentag foregående trin og fjern den,anden side af TV-foden.

Bemärk

Der kræves tre eller flere personer til at afmontere TV-foden.
Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undgå at beskadige TV'et.
Vær forsigtig nár du Iofter TV'et, nár TV-foden er afmonteret, da TV-foden kan vælte og forarsage personskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forbhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

KD-65/55XG87□□,

KD-65/55XG85□

2 Montér de tilhørende dele til beslaget til vægmontering. Læs afsnittet "Folger med SU-WL450" under "Kontrol af dele" på side 5 for at fø oplysninger om monteringsdele.

Bemaerk

• Fastgør monteringsdelene med skruer.
  Hvis der bruges en elektrisk skruetraekker, skal drejningsmomentet indstilles til ca. 1,5 N·m {15 kgf·cm}.
  Sorg for at gemme de brugte aller ubrugte dele pa et sikkert sted til senere brug. Gem vejledningen til senere brug.

Standardmontering (2-a)

Smal-montering (2-b)

Bemaerk

• Du kan/DDke bruge nogle af stikkene bag pa TV'et, hvis du bruger donne monteringstype.

3 Slut de ndvendige kabler til TV'et.

Sorg for at tilslutte kablerne før montering af TV'et pa væggen. Du kan ikke tilslutte kablerne, narr TV'et er monteret.

Se den Referencevejledning, der fulgte med TV'et.

Bemaerk

Lad en autoriseret person traekke kablerne i vaeggen.
- Saml forbindelseskablerne i et bundt for at undga at traede pa dem inden vægmontering.

4 Afmonter TV'ets TV-fod.

Fjern en side af TV-foden af gangen. Hold godt fast pa TV-foden med begge hender, mens de andre personer Ifter TV'et op.

Gentag foregående trin og fjern den,anden side af TV-foden.

Bemerk

Der kræves tre eller flere personer til at afmontere TV-foden.
Vær forsigtig og brug ikke unodig kraft ved afmontering af TV-foden fra TV'et da det kan forarsage at TV'et falder, hvilket kan resultere i tilskadekomst af personer eller fysisk skade pa TV'et.
Vær forsigtig ved handtering af TV-foden for at undgå at beskadige TV'et.
Vær forsigtig nár du Iofter TV'et, nar TV-foden er afmonteret, da TV-foden kan vælte og forårsage personskade.
Vær forsigtig, nár du fjerner TV-foden fra TV'et for at forhindre, at det vælter og beskadiger overfladen, som TV'et er placeret pa.

Vægmontering af TV'et

KD-85/75XG85□□，KD-75XG87□□

1 LofT TV'et.

For placering af trisserne 8tpa basen eller baseadapteren, se oversigten i trin 3i "Find en placering" paa side 7.
- Sorg for, at bagsiden af TV'et berøren basen eller baseadapteren, nr du holder TV'et.

Bemaerk

Vær meget forsigtig, nár TV'et installereres pa væggen, især for den person, der støtter TV'et nedenunder, da TV'et kan falde, og forårsage alvorlig kropsskade eller endda dødsfald.

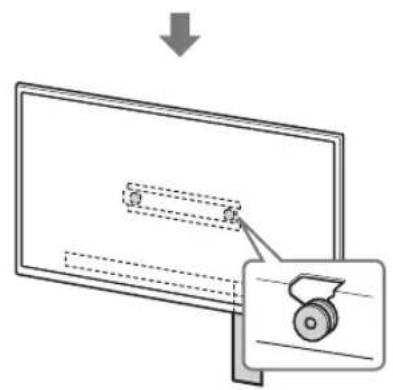

Lad forsigtigt TV'et glide ned og heng trisserne B, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemerk hullernes form.
- After montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge hænder langsomt for at sikre, at TV'et ikke falder.

Nar du har installereret TV'et pa vegtgen, skal du fjerne afdakningstapen osv. fra vegtgen.

ADVARSEL

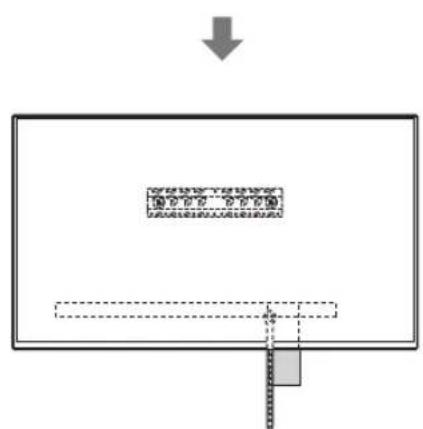

• Fastgør bæltet F ordentligt til vaeggen.

• Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolger ici).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det ikke kan flyttes fremad. Hvis bunden kan flyttes, er den ikke fastgjort korrekt, og bæltet (F) skal sikres ordentlichigen.

KD-65/55XG87□□

KD-65/55XG85□

1 LofT TV'et.

For placering af trisserne 8 pa basen eller baseadapteren, se oversigten i trin 3 i "Find en placering" pa side 7.
- Sorg for, at bagsiden af TV'et berører basen eller baseadapteren, nr du holder TV'et.

Bemaerk

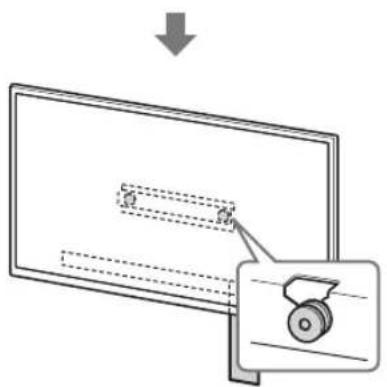

Lad forsigtigt TV'et glide ned og heng trisserne 8, som er fastgjort bag pa TV'et, til basen eller baseadaptereren, og bemerk hullernes form.
- After montering af TV'et på væggen kontrolleres, at trisserne ⑧ er fastgjort korrekt i basen eller i baseadapteren.
- Slip begge haender langsomt for at sikre, at TV'et ikke falder.

2-a

2-b

↓

↓

ADVARSEL

Fastgør bæltet F ordentligt til vaeggen.

• Brug en skrue med en diameter pa 5 mm aller tilsvarende (medfolver ici).

Bemaerk

• Prov forsigtigt at trække TV'ets bund mod dig selv for at sikre dig, at det/DDKE kan flyttes fremad. Hvis bunden kan flyttes, er den/DDKE fastgjort korrekt, og baltet (F) skal sikres ordentligt ingen.

Kontroller monteringen

• Trisserne (B) skal hange ordentlig i basen ell er i baseadapteren.
• Ledningen og kablet ma ikke snoet aller klemt.
  Baeltet F) skal vare stramt uden at haenge.

ADVARSEL

• Forkert placering af strømkablet osv. kan medfrole brande eller give elektrisk stød, hvis der opstaren kortslutning. Kontroller, at monteringen er sikker.

Flere ophysninger

Hvis TV'et skal afmonteres, udfores monteringsproceduren i omvendt rækkefolge.

ADVARSEL

Sorg for, at der er mindst to personer (tre aller flere personer til TV pa 75 tomer og derover) til at holde TV'et, nar det afmonteres.

Specificationer

Mál: (ca.) [mm]

a : 400

b : 300

c:200

d : 100

e:80

f:480

g : 100

h1 : 20 (monteringsmetode 2-b)

h2:60 (monteringsmetode 2-a)

Vægt (kun base): (ca.) [kg]

0.8

Design og specificationer kan ændres.uden varsel.

Av hensyn til produits beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installereres av Sony-forhandlere eller lisensierte entreprises. Ikke forsok Å installere den selv.

Hvis falgende forholdsergler icike folges, kan personskade ell er skade pa eiendom oppsta.

Ikke handter Produktet med ekstrem kraft under rengjoring ell er vedlikehold.

Hvis du ici vil gjore dette, kan TV-en falle ned og forarsake personskade aller skade pa TV-en.

Hvis du icike gjor dette, kan TV-en falle ned og forarsake personskade.

Ikke la strmledningen
eller
forbindelsestedningen
kommen i klem.

Hvis strømledningen eller forbindelsestedningen blir klemt mellom enheten og veggen, eller blir boyd erller vredd med makt, kan de interne lederne bli eksponert og forårsake en kortslutning erller et elektrisk brudd. Dette kan forårsake brann eller elektrisk støt.

Luftsfirkulering er blokkert.

Merknad

Hvis du har tenkt a legge kablene i veggen, ma du lage et hull i veggen for a fore inn kablene for du starter installasjonen. For a forhindre at kablene klemmes, ma du lage et hull i veggen en plass utenfor perimeteret til sukken (20) A, sukkeladapter 1 og avstandsstykket (20) E, avstandsstykket (60) K.

4 Koble de(n) nødvendige kabelen(e) til TV-en.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene nr TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

Overlat kabelforinginne i veggen til en lisensiert entrepreneur.
Fvveggmontering bOr du samle sammen tilkoblingskablene for a hindre at du trakker p dem.

3 Koble de(n) nødvendige kabelen(e) til TV-en.

Sorg for at kablene kobles til for du installerer TV-en pa veggen. Du kan ikke koble til kablene när TV-en er installment. Se referanseveiledningen som er inkludert med TV-en.

Merknad

• Overlat kabelfaringinne i veggen til en lisensiert entrepreneurship.
  F or veggmontering bcr du samle sammen tilkoblingskablene for a hindre at du trakker p dem.

• Bruk en skrue med 5 mm diameter ellertilsvarende (folger icike med).

Merknad

• Hold TV-en godt fast med begge hender.

2 Installer TV-en på sokkelen eller sukkeladapteren.
