Marca	Sony
Modelo	Bravia KD65XG8596
Tipo de produto	Televisor LED 4K UHD
Tamanho da tela	65 polegadas (164 cm)
Resolução	3840 x 2160 pixels (4K)
Frequência de atualização	100 Hz (Motionflow XR)
Tecnologia HDR	HDR10, HLG, Dolby Vision
Sistema operacional	Android TV
Conectividade	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Potência sonora	20 W (2x 10 W)
Alimentação	220-240 V CA, 50/60 Hz
Consumo elétrico (máx)	180 W
Consumo em espera	0,5 W
Dimensões (sem base)	1450 x 836 x 72 mm (L x A x P)
Dimensões com base	1450 x 903 x 286 mm
Peso (sem base)	23,5 kg
Peso com base	24,2 kg
Fixação mural compatível	VESA 400x300 mm (SU-WL450)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar solventes nem produtos abrasivos.
Peças sobressalentes e reparabilidade	Índice de reparabilidade: 7,2/10. Peças disponíveis através de serviço autorizado Sony.
Segurança	Instalação mural por profissional credenciado obrigatória. Não obstruir as aberturas de ventilação. Manter crianças afastadas durante a instalação.

Perguntas frequentes - Bravia KD65XG8596 SONY

Como conectar a televisão ao Wi-Fi?

Vá em Configurações > Rede > Configuração Wi-Fi. Selecione sua rede e insira a senha. Se a rede estiver oculta, escolha Adicionar rede.

A televisão pode ser fixada na parede?

Sim, é compatível com o suporte de parede Sony SU-WL450 (padrão VESA 400x300). A instalação deve ser realizada por um instalador credenciado por razões de segurança. A parede deve suportar pelo menos 4 vezes o peso da televisão (cerca de 94 kg).

Como limpar a tela?

Desligue a televisão e deixe esfriar. Use um pano macio e seco (microfibra) sem aplicar pressão. Nunca use produtos químicos, álcool ou limpadores abrasivos. Para manchas persistentes, umedeça levemente o pano com água destilada.

Como atualizar o software?

Vá em Configurações > Dispositivo > Atualização de software. Selecione Procurar atualização. Certifique-se de estar conectado à Internet. Após o download da atualização, a televisão reiniciará automaticamente.

Como redefinir a televisão?

Vá em Configurações > Armazenamento e redefinição > Redefinição de dados de fábrica. Confirme a operação. Isso apagará todas as configurações e contas. Para uma redefinição de hardware, mantenha pressionado o botão de alimentação na televisão (10 segundos) até desligar.

Como conectar fones de ouvido Bluetooth?

Ative o Bluetooth nos seus fones de ouvido (modo de pareamento). Na televisão, vá em Configurações > Controle remoto e acessórios > Adicionar dispositivo Bluetooth. Selecione seus fones de ouvido na lista e siga as instruções.

Como ajustar as configurações de imagem?

Use o botão ACTION MENU do controle remoto e selecione Configurações de imagem. Você pode escolher um modo predefinido (Padrão, Cinema, Esporte, etc.) ou ajustar manualmente o brilho, contraste, cor e nitidez. Para HDR, ative Modo HDR automático.

Como usar o comando de voz?

Pressione o botão Microfone do controle remoto ou diga OK Google se a função estiver ativada. Fale claramente: 'Ligar o canal 5', 'Volume em 20', 'Pesquisar filmes de ação'. O reconhecimento de voz requer conexão com a Internet e uma conta Google.

O que fazer em caso de ausência de som?

Verifique primeiro se o volume não está mudo ou no modo silencioso (ícone de alto-falante riscado). Vá em Configurações > Som e certifique-se de que a saída de áudio não está configurada para um dispositivo externo. Se o som ainda estiver ausente, reinicie a televisão ou faça uma redefinição de fábrica.

Como ativar o modo HDR?

A televisão detecta automaticamente o conteúdo HDR se a fonte for compatível. Para verificar, pressione ACTION MENU e selecione Configurações de imagem. O modo HDR é exibido na parte superior da tela. Você também pode escolher um modo de imagem específico HDR nas configurações. Certifique-se de usar um cabo HDMI 2.0 ou superior.

MANUAL DE UTILIZADOR Bravia KD65XG8596 SONY

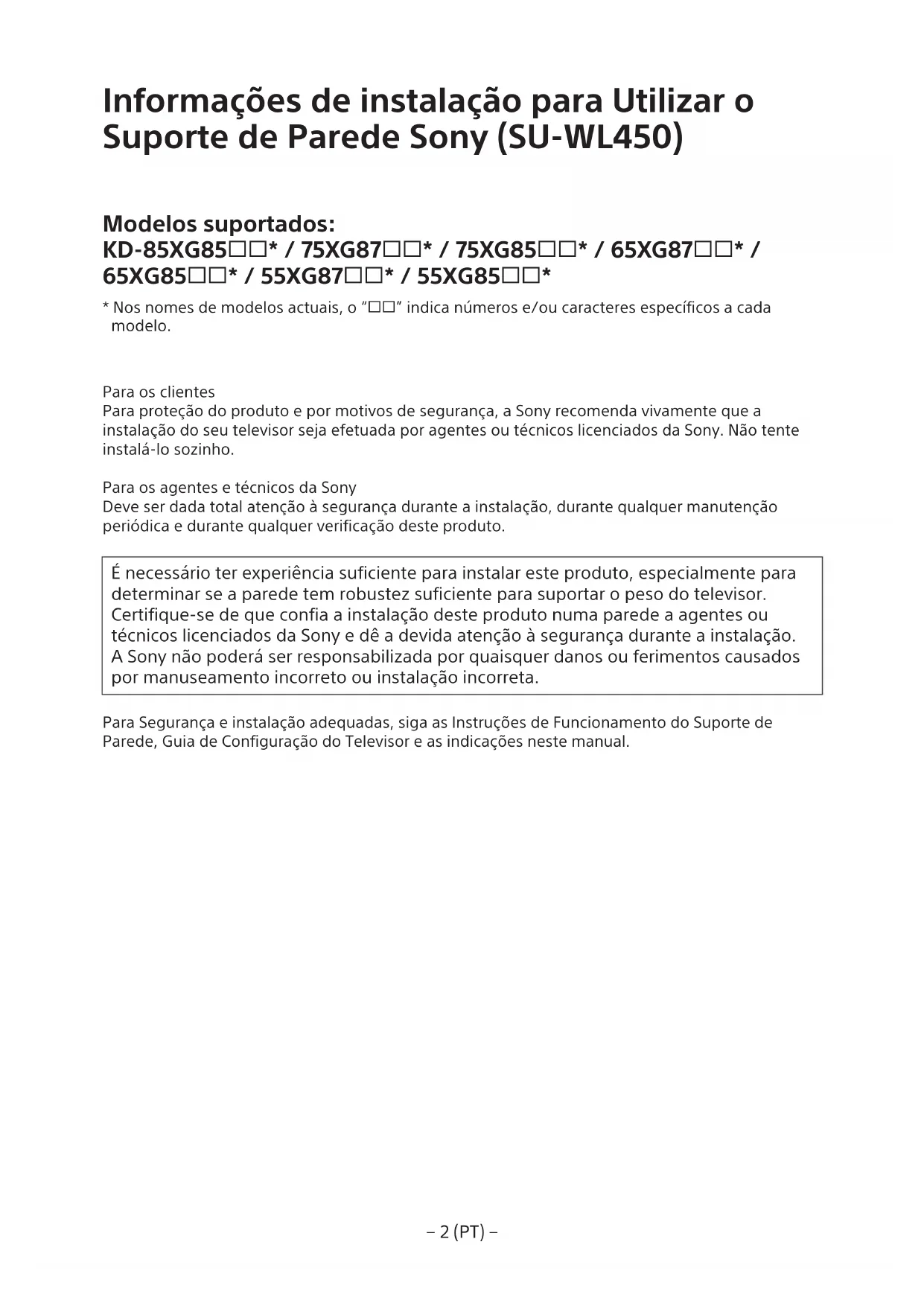

Informações de instalação para utilizar o Suporte de Parede Sony (SU-WL450)

Modelos suportados:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

Para proteção do produto e por motivos de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes ou técnicos licenciados da Sony. Não tente instalá-lo sozinho.

Para os agentes e técnicos da Sony

Deve ser dada total atenção à segurança durante a instalação, durante qualquer manutenção periódica e durante qualquer verificação deste produto.

É necessário ter experiência suficiente para instalar este produto, especialmente para determinar se a parede tem robustez suficiente para suportar o peso do televisor.

Certifique-se de que confia a instalação deste produto numa parede a agentes ou técnicos licenciados da Sony e de que presta a devida atenção à segurança durante a instalação.

A Sony não poderá ser responsabilizada por quaisquer danos ou ferimentos causados por manuseamento incorreto ou instalação incorreta.

Para uma instalação segura e adequada, siga as Instruções de Funcionamento do Suporte de Parede, o Guia de Configuração do Televisor e as indicações neste manual.

Segurança

É necessária uma formação técnica adequada para instalar este produto. Solicite a instalação a agentes Sony ou a empresas contratadas autorizadas e preste especial atenção à segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta, nem pelos danos ao produto especificado. Os seus direitos estatutários (se existirem) não são afetados.

Para os agentes da Sony

É necessária uma formação técnica adequada para instalar este produto. Leia atentamente este manual de instruções para efetuar a instalação com segurança. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização inadequada ou instalação incorreta. Após a instalação, entregue este manual de instruções ao cliente.

Este manual de instruções descreve as precauções importantes necessárias para evitar acidentes e utilizar o produto de forma correta. Leia-o na íntegra e utilize o produto corretamente. Guarde este manual para futuras consultas.

Os produtos da Sony são concebidos para oferecer a maior segurança. No entanto, se utilizados de forma incorreta, podem provocar ferimentos graves através de incêndio, choque elétrico ou queda. Para evitar este tipo de acidentes, respeite as precauções de segurança.

CUIDADO

Produto especificado

Este Suporte para Montagem na Parede foi concebido para ser utilizado apenas com o televisor especificado. Para televisores, consulte o Guia de referência para verificar se o Suporte para Montagem na Parede pode ser utilizado.

Para os pacientes

AVISO

O não cumprimento das precauções indicadas abaixo pode provocar a morte ou ferimentos graves através de incêndio, choque elétrico ou queda do produto.

Certifique-se de que a instalação é efetuada por representantes autorizados e mantenha as crianças afastadas do local durante a instalação.

Se o suporte de montagem na parede ou o televisor não forem instalados corretamente, poderão ocorrer os seguintes acidentes. Certifique-se de que a instalação é efetuada por técnicos especializados.

• O televisor pode cair e provocar ferimentos graves, como equimoses ou fraturas.
• Se a parede onde o Suporte para Montagem na Parede está instalado for instável, irregular ou não estiver perpendicular ao chão, o aparelho pode cair e provocar ferimentos ou danos materiais. A parede deve ser suficientemente forte para suportar um peso, no mínimo, quatro vezes superior ao do televisor. (Consulte o Guia de referência do televisor quanto ao respetivo peso.)
• Se a instalação do Suporte para Montagem na Parede não for suficientemente sólida, o aparelho pode cair e provocar ferimentos ou danos materiais.

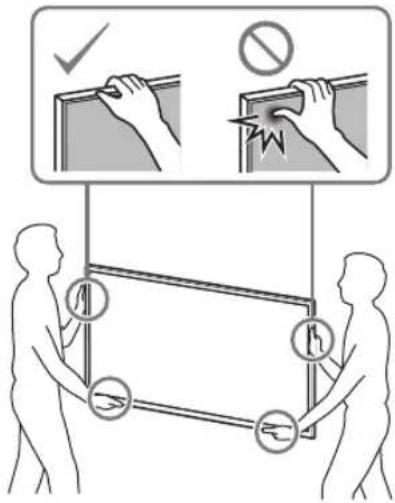

Contrate técnicos qualificados para o transporte e desmontagem do televisor.

Se o transporte ou montagem for feito por pessoas que não sejam técnicos qualificados, o televisor pode cair e provocar ferimentos ou danos materiais. Certifique-se de que o transporte ou a desmontagem do televisor deverá ser efetuado por duas ou mais pessoas (três ou mais pessoas para televisores de 75 polegadas e acima).

Não retire os parafusos, etc., após a desmontagem do televisor.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não faça quaisquer alterações nas peças do Suporte para Montagem na Parede.

Se o fizer, o Suporte para Montagem na Parede pode cair e provocar ferimentos ou danos materiais.

Não instale um equipamento diferente do especificado no suporte.

Este Suporte de Instalação na Parede foi concebido para ser utilizado apenas com o produto específico. A instalação de qualquer outro equipamento pode resultar em queda ou quebra e provocar danos materiais ou ferimentos.

Não coloque nenhuma carga para além do televisor no Suporte para Montagem na Parede. Não agite o televisor para a esquerda/para a direita, para cima/para baixo.

Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Não se encoste nem se pendure no televisor.

Não se encoste nem se pendure no televisor, pois este pode cair e provocar ferimentos graves.

CUIDADO

Se as seguintes precauções não forem observadas, poderão ocorrer ferimentos ou danos materiais.

Não aplique demasiada força durante a limpeza ou manutenção do produto.

Não aplique demasiada força na parte superior do televisor. Se o fizer, o televisor pode cair e provocar ferimentos ou danos materiais.

Precauções

• Se utilizar o televisor instalado no Suporte para Montagem na Parede durante muito tempo, a parede por trás ou por cima do televisor pode perder a cor e o papel de parede pode descascar, dependendo do material da parede.
• Se retirar o Suporte para Montagem na Parede depois de o instalar, os orifícios dos parafusos ficam na parede.
• Não utilize o Suporte para Montagem na Parede num local sujeito a vibrações mecânicas.

Instalar o suporte para montagem na parede

Para os Agentes da Sony

AVISO

As seguintes instruções destinam-se apenas aos agentes da Sony. Leia as precauções de segurança na íntegra e preste muita atenção às medidas de segurança que é preciso respeitar durante a instalação, manutenção e verificação deste produto.

Não instale o suporte para montagem em paredes em que os cantos ou os lados do televisor fiquem afastados da parede.

Não instale o suporte para montagem na parede em colunas em que os cantos ou os lados do televisor fiquem afastados da parede. Se uma pessoa ou objeto embaterem no canto ou lado saliente do televisor, isso pode provocar ferimentos ou danos materiais.

Não instale o televisor por cima ou por baixo de um aparelho de ar condicionado.

Se o televisor ficar exposto a fugas de água ou correntes de ar do aparelho de ar condicionado durante muito tempo, pode ocorrer um incêndio, um choque elétrico ou uma avaria.

Instale o suporte para montagem na parede com segurança seguindo as indicações deste manual de instruções.

Se algum dos parafusos estiver solto ou cair, o suporte para montagem na parede pode cair e provocar ferimentos ou danos materiais. Utilize os parafusos adequados ao material de que é feita a parede e fixe bem o suporte com quatro ou mais parafusos de 8 mm de diâmetro (ou equivalentes).

Utilize os parafusos e os acessórios fornecidos conforme as indicações deste manual de instruções. Se utilizar outros acessórios, o televisor pode cair e provocar ferimentos a alguém ou danos materiais no televisor.

Monte o suporte corretamente, seguindo o procedimento explicado neste manual de instruções.

Se um dos parafusos se soltar ou cair, o televisor pode cair e provocar ferimentos em alguém ou danos materiais no televisor.

Aperte bem os parafusos na posição correta.

Se não o fizer, o televisor pode cair e ferir alguém ou ficar danificado.

Não submeta o televisor a qualquer choque durante a instalação.

Se o televisor sofrer choques, pode cair ou partir-se. O que pode provocar ferimentos.

Instale o televisor numa parede perpendicular e plana.

Se não o fizer, o televisor pode cair e provocar ferimentos.

Depois de instalar corretamente o televisor, fixe bem os cabos.

Se as pessoas ou objetos ficarem emaranhados nos cabos, poderão ferir-se ou danificar o televisor ou o monitor.

Não deixe o cabo de alimentação CA, nem o cabo de ligação ficarem trilhados.

Se o cabo de alimentação CA ou o cabo de ligação ficar trilhado entre o aparelho e a parede ou se os submeter a força, os condutores internos poderão ficar à vista e provocar um curto-circuito ou a quebra do cabo elétrico. Pode provocar um incêndio ou choque elétrico.

Os parafusos necessários para fixar o Suporte para Montagem na Parede não estão incluídos.

Utilize os parafusos apropriados para o material de que é feita a parede e para a estrutura quando instalar o Suporte para Montagem na Parede.

Índice

Preparar a instalação 5

Verificação das peças 5

Decidir sobre a localização da instalação......6

Instalação da base na parede 8

Preparar a instalação do televisor. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

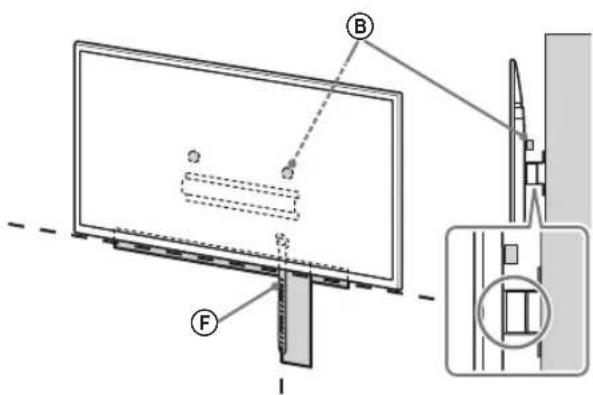

Instalação do televisor na parede. 13

KD-85/75XG85□□，KD-75XG87□□.13

KD-65/55XG87□□，KD-65/55XG85□□.15

Confirmar a conclusão da instalação 18

Outras informações 18

Especificações 18

Instalação do televisor na parede

• Guarde os parafusos que remove num lugar seguro e fora do alcance de crianças.

Preparar a instalação

• Tenha o Guia de Referência do Televisor e o Guia de Configuração à mão antes da instalação.
• Certifique-se de que tem uma chave de parafusos Phillips adequada aos parafusos antes de proceder à montagem.
• Confirme a posição de instalação do seu televisor.
• Prepare quatro ou mais parafusos de 8 mm de diâmetro e um parafuso de 5 mm ou equivalente (não fornecido). Escolha parafusos adequados para o material da parede.

Verificação das peças

Fornecido com o SU-WL450

• Verifique se todas as peças estão incluídas.

A Base (20) (1) B Polia (2)
◎ PSW 6x20 (4)◎ PSW 4x20 com anilha (2)
E Espaçador (20) (2) F Cinta (1)
◎ Anilha (20) (M4) (2)	◎ PSW 4x20 (2)
① Adaptador de base (2)	① PSW 4x10 (8)
◎ Espaçador (60) (2)	◎ PSW 6x50 (2)
M Anilha (M4) (2) N PSW 4x50 (2)

Decisão sobre a localização da instalação

1 Decida sobre a localização da instalação.

Certifique-se de que a parede tem espaço suficiente para o televisor e que consegue suportar o quádruplo do peso do televisor.

Consulte a tabela seguinte relativa à instalação do televisor numa parede. Consulte o Guia de Referência do Televisor para saber qual é o peso do televisor.

Montagem padrão Montagem curta Ponto central do ecrã

Unidade: mm

Nome do modelo	Dimensoes do visor		Dimensao do centro do eocré		Comprimento para montagem
	a	b	c	d	e
					Montagem padrão	Montagem curta
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□	1.673	963	107	595	116	75
KD-75XG85□□
KD-65XG87□□	1.450	836	99	523	115	73
KD-65XG85□□
KD-55XG87□□	1.231	713	106	468	115	73
KD-55XG85□□

Nota

• Os números da tabela podem variar ligeiramente dependendo da instalação.
• Quando o televisor estiver instalado na parede, a parte superior do televisor ficará ligeiramente inclinada para a frente.

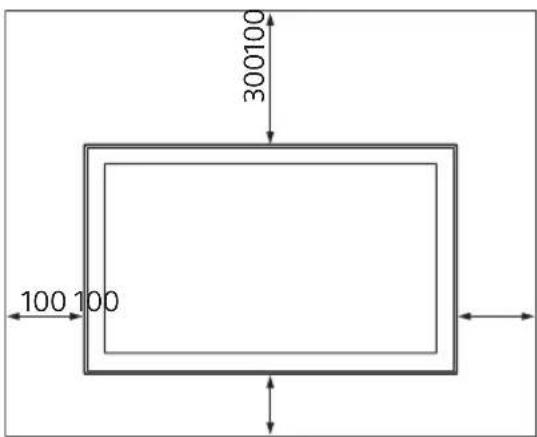

Permite uma folga adequada entre o televisor e o teto e as peças salientes da parede, conforme apresentado abaixo.

Unidade: mm

• Para garantir uma ventilação adequada e evitar a acumulação de sujidade e pó:
• Não instale o televisor na horizontal, virado ao contrário, invertido ou de lado.
• Não instale o televisor sobre uma prateleira, carpete ou cama, nem dentro de um armário.
• Não cubra o televisor com panos, como cortinas, nem com jornais, etc.
• Não instale o televisor como ilustrado em baixo.

Circulação de ar bloqueada.

Nota

• Se desejar instalar os cabos numa parede, faça primeiro um orifício na mesma para introduzir os cabos antes de iniciar a instalação.

Para evitar trilhar os cabos, prepare um orifício na parede no exterior do perímetro da base (20) A, adaptador de base ① e do espaçador (20) E, do espaçador (60) K.

2 Selecione o estilo de montagem na parede. A distância entre a parte traseira do televisor e a parede pode ser selecionada conforme abaixo indicado.

2-a Montagem padrão 2-b Montagem curta

Consulte a tabela do passo 1.

AVISO

• Quando selecionar 2-b, o acesso ao terminal posterior é limitado.

2-a 2-b

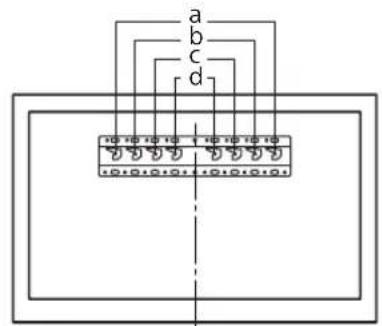

3 Consulte a tabela em baixo para saber qual é a localização de instalação do Adaptador da Base. Caso selecione 2-b, ignore este passo.

Nome do modelo Localização do gancho
KD-85XG85□□	a
KD-75XG87□□
KD-75XG85□□
KD-65XG87□□	b
KD-65XG85□□
KD-55XG87□□
KD-55XG85□□

Instale o adaptador da base ① utilizando o parafuso (PSW 4x10) ② na base (20) ④ quando selecionar 2-a.

4 Decida as posições dos parafusos para instalar a base (20) A.

Consulte as especificações na página 18. Quando selecionar 2-a, utilize as posições dos orifícios do adaptador da base ①.

AVISO

• A parede na qual o televisor será instalado deve ser capaz de suportar um peso quatro vezes superior ao peso do televisor (Consulte o Guia de referência do televisor quanto ao respetivo peso.).
• Determine a resistência da parede em que está instalado o televisor. Se necessário, reforce a parede.

Instalação da base na parede

• Utilize quatro ou mais parafusos de 8 mm de diâmetro ou equivalente (não fornecido).
• Instale quatro parafusos nos orifícios do adaptador da base ① com a base (20) (apenas 2-a).
• Instale a base (20) na parede, na horizontal.

Preparar a instalação do televisor

Consulte o Guia de Configuração para a instalação do suporte.

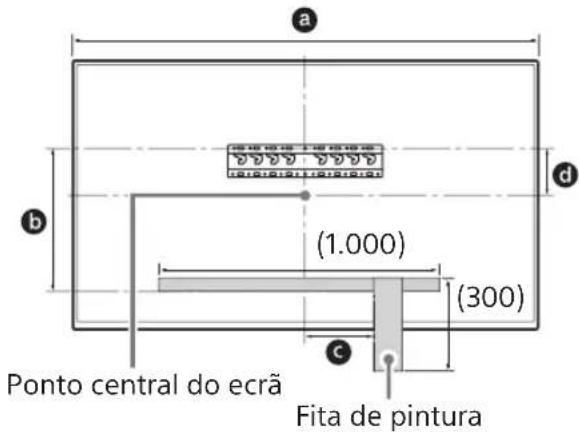

1 Marque a localização da instalação na parede.

• Utilize fita de pintura, etc. (não fornecida) para marcar a localização do televisor perto da Base ou Adaptador de Base. Consulte a tabela seguinte.

Unidade: mm
Nome do modelo	Comprimento para marca	Dimensão do centro do ecra
	a b c	d
KD-85XG85□□	1.909 683 200 251
KD-75XG87□□ KD-75XG85□□	1.673 468 200 107

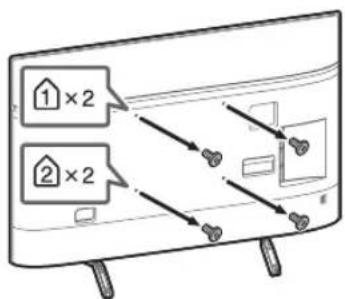

2 Remova os parafusos da parte de trás do televisor.

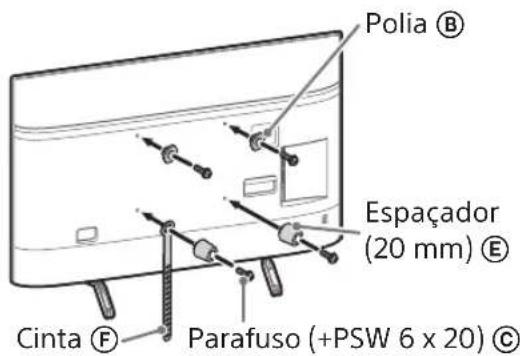

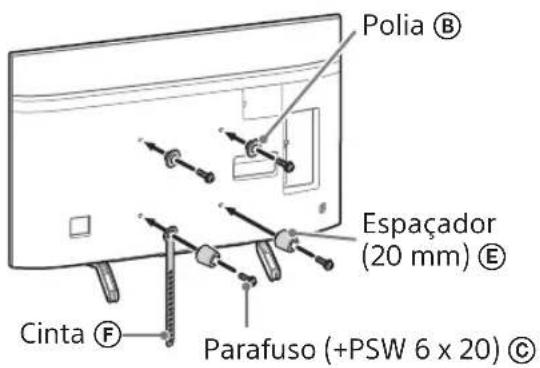

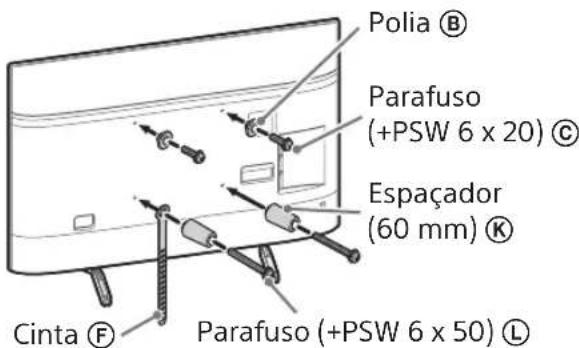

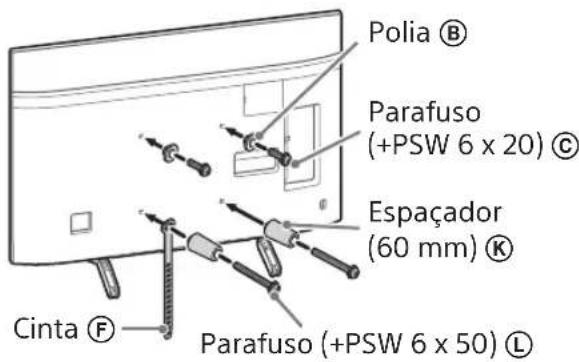

3 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilize ou não utilize num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

• Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do televisor.

4 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efetuado por agentes autorizados.
• Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

5 Separe o Suporte de Fixação para Mesas do televisor.

• Remova um lado do Suporte de Mesa do Televisor de cada vez. Segure firmemente no Suporte de Mesa do Televisor com ambas as mãos enquanto outra pessoa levanta o televisor.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Repita o passo anterior e remova o outro lado do Suporte de Mesa do Televisor.

Nota

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do Televisor.
• Tenha cuidado para não exercer demasiada força ao desencaixar o Suporte de Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado ao manusear o Suporte de Mesa do Televisor para prevenir danos ao televisor.
• Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para que não caia e danifique a superfície onde se encontra o televisor.

KD-65/55XG87□□,

KD-65/55XG85□

1 Remova os parafusos da parte de trás do televisor.

2 Instale as peças de fixação do Suporte de Parede. Verifique quais são as peças de fixação consultando "Fornecido com o SU-WL450" na secção "Verificação das peças", na página 5.

Nota

• Aperte firmemente as peças de fixação utilizando parafusos.
• Quando utilizar uma chave de parafusos elétrica, configure o binário de aperto para aproximadamente 1,5 N·m {15 kgf·cm}.
• Guarde as peças que utilizar ou não utilizar num lugar seguro para poder utilizá-las no futuro. Guarde este manual para poder consultá-lo no futuro.

Montagem padrão (2-a)

Montagem curta (2-b)

Nota

• Com este estilo de montagem, não poderá utilizar alguns dos terminais da parte de trás do televisor.

3 Ligue o(s) cabo(s) necessário(s) ao televisor.

Certifique-se de que liga os cabos antes de instalar o televisor na parede. Não poderá ligar os cabos quando o televisor estiver instalado.

Consulte o Guia de referência fornecido com o seu televisor.

Nota

• Certifique-se de que o encaminhamento dos cabos ao longo da parede é efetuado por agentes autorizados.
• Junte os cabos de ligação para evitar tropeçar neles antes da montagem na parede.

4 Separe o Suporte de Fixação para Mesas do televisor.

• Remova um lado do Suporte de Mesa do Televisor de cada vez. Segure firmemente no Suporte de Mesa do Televisor com ambas as mãos e, com a ajuda de outras pessoas, levante o televisor.

• Repita o passo anterior e remova o outro lado do Suporte de Mesa do Televisor.

Nota

• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do Televisor.
• Tenha cuidado para não exercer demasiada força ao desencaixar o Suporte de Mesa do Televisor, pois pode fazer cair o televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.
• Tenha cuidado ao manusear o Suporte de Mesa do Televisor para prevenir danos ao televisor.
• Tenha cuidado ao levantar o televisor, pois quando o Suporte de Mesa do Televisor é desencaixado, ele pode cair e provocar ferimentos pessoais.
• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

Instalação do televisor na parede

KD-85/75XG85□□, KD-75XG87□□

1 Levante o televisor.

• Para a localização das polias (B) para pendurar na Base ou Adaptador de Base, consulte a janela do passo 3 em "Decidir sobre a localização da instalação" na página 7.
• Certifique-se de que a parte de trás do televisor toca a Base ou Adaptador de Base quando segura no televisor.

Nota

• Segure firmemente o televisor com ambas as mãos e certifique-se de que a Cinta e a parte inferior do televisor estão alinhados com a fita de pintura.
• Transporte o televisor com três pessoas e a pessoa que está na frente do televisor poderá orientar os outros para fazer a posição.

• Tenha muito cuidado ao instalar o televisor na parede, especialmente para a pessoa que está a suportar a parte de baixo do televisor, o televisor pode cair, provocando sérios ferimentos corporais ou mesmo a morte.

2 Instale o televisor na Base ou Adaptador de Base.

• Deslize suavemente para baixo o televisor e pendure as polias (B) presas à parte de trás do televisor na Base ou Adaptador de Base, certificando-se de que confirmam a forma dos orifícios. Depois de instalar o televisor na parede, confirme se as polias estão bem presas à base ou ao adaptador de base.
• Liberte ambas as mãos lentamente para assegurar que o televisor não cai.

• Após instalar o televisor na parede, remova a fita de pintura, etc. da parede.

2-a

2-b

AVISO

• Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o transportam.

3 Evitar que a parte de baixo do televisor se mova.

• Elimine a folga da cinta (F) e prenda-a firmemente à parede.

• Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não está fixado corretamente e a cinta F deve voltar a ser firmemente presa.

KD-65/55XG87□□, KD-65/55XG85□□

1 Levante o televisor.

• Para a localização das polias (B) para pendurar na Base ou Adaptador de Base, consulte a janela do passo 3 em "Decidir sobre a localização da instalação" na página 7.
• Certifique-se que a parte de trás do televisor toca a Base ou Adaptador de Base quando segura no televisor.

Nota

• Segure firmemente o televisor com ambas as mãos.

2 Instale o televisor na Base ou Adaptador de Base.

• Deslize suavemente para baixo o televisor e pendure as polias (B) presas à parte de trás do televisor à Base ou Adaptador de Base, certificando-se de que confirma a forma dos orifícios. Depois de instalar o televisor na parede, confirme se as polias (B) estão bem presas à base ou ao adaptador de base.
• Liberte às vezes lentamente para assegurar que o televisor não cai.

2-a

2-b

↓

↓

AVISO

• Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisor de 75 polegadas e acima) seguram o televisor quando o transportam.

3 Evite que a parte de baixo do televisor se mova.

• Elimine a folga da cinta (F) e prenda-a firmemente à parede.

• Utilize um parafuso de 5 mm de diâmetro ou equivalente (não fornecido).

Nota

• Tente puxar a parte de baixo do televisor ligeiramente para si, para se certificar de que não se move para a frente. Se houver algum movimento, não está fixado corretamente e a cinta deve voltar a ser firmemente presa.

Confirmar a conclusão da instalação

Verifique os seguintes pontos.

• As polias [B] estão penduradas com firmeza na base ou no adaptador de base.
• Os cabos de alimentação e ligação não estão dobrados nem trilhados.
• A conta está bem presa, sem folga.

AVISO

• A instalação incorreta do cabo de alimentação CA, etc., pode provocar um incêndio ou choque elétrico devido a um curto-circuito. Verifique se a instalação está terminada, por medida de segurança.

Outras informações

Quando remover o televisor, inverta o procedimento de instalação anterior.

AVISO

• Certifique-se de que duas ou mais pessoas (três ou mais pessoas para televisores de 75 polegadas e acima) seguram o televisor quando o remover.

Especificações

O design e as especificações estão sujeitos a alterações sem aviso prévio.
