Znamka	Sony
Model	Bravia KD65XG8596
Vrsta izdelka	LED televizor 4K UHD
Velikost zaslona	65 palcev (164 cm)
Ločljivost	3840 x 2160 slikovnih pik (4K)
Osveževalna frekvenca	100 Hz (Motionflow XR)
HDR tehnologija	HDR10, HLG, Dolby Vision
Operacijski sistem	Android TV
Povezljivost	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Zvočna moč	20 W (2x 10 W)
Napajanje	220-240 V AC, 50/60 Hz
Električna poraba (maks.)	180 W
Poraba v mirovanju	0,5 W
Dimenzije (brez stojala)	1450 x 836 x 72 mm (D x V x G)
Dimenzije s stojalom	1450 x 903 x 286 mm
Teža (brez stojala)	23,5 kg
Teža s stojalom	24,2 kg
Združljivo stensko pritrditev	VESA 400x300 mm (SU-WL450)
Vzdrževanje in čiščenje	Obrišite z mehko in suho krpo. Ne uporabljajte topil ali abrazivnih sredstev.
Nadomestni deli in popravljivost	Indeks popravljivosti: 7,2/10. Deli so na voljo prek pooblaščenega servisa Sony.
Varnost	Obvezna namestitev na steno s strani pooblaščenega strokovnjaka. Ne ovirajte prezračevalnih rež. Med namestitvijo naj bodo otroci varno oddaljeni.

Pogosto zastavljena vprašanja - Bravia KD65XG8596 SONY

Kako povezati televizor z Wi-Fi?

Pojdite v Nastavitve > Omrežje > Nastavitev Wi-Fi. Izberite svoje omrežje in vnesite geslo. Če je omrežje skrito, izberite Dodaj omrežje.

Ali je televizor mogoče pritrditi na steno?

Da, združljiv je s stenskim nosilcem Sony SU-WL450 (standard VESA 400x300). Namestitev mora izvesti pooblaščen monter iz varnostnih razlogov. Stena mora prenesti vsaj 4-kratno težo televizorja (približno 94 kg).

Kako očistiti zaslon?

Ugasnite televizor in ga pustite, da se ohladi. Uporabite mehko in suho krpo (mikrovlakna) brez pritiska. Nikoli ne uporabljajte kemikalij, alkohola ali abrazivnih čistil. Za trdovratne madeže rahlo navlažite krpo z destilirano vodo.

Kako posodobiti programsko opremo?

Pojdite v Nastavitve > Naprava > Posodobitev programske opreme. Izberite Išči posodobitev. Prepričajte se, da ste povezani v internet. Ko je posodobitev prenesena, se bo televizor samodejno znova zagnal.

Kako ponastaviti televizor?

Pojdite v Nastavitve > Shranjevanje in ponastavitev > Ponastavitev na tovarniške podatke. Potrdite operacijo. To bo izbrisalo vse nastavitve in račune. Za strojno ponastavitev držite gumb za vklop na televizorju (10 sekund), dokler ne ugasne.

Kako povezati Bluetooth slušalke?

Vklopite Bluetooth na slušalkah (način seznanjanja). Na televizorju pojdite v Nastavitve > Daljinski upravljalnik in dodatki > Dodaj Bluetooth napravo. Izberite svoje slušalke na seznamu in sledite navodilom.

Kako nastaviti parametre slike?

Uporabite tipko ACTION MENU na daljinskem upravljalniku, nato izberite Nastavitve slike. Izberete lahko vnaprej določen način (Standard, Kino, Šport itd.) ali ročno prilagodite svetlost, kontrast, barvo in ostrino. Za HDR vklopite Samodejni HDR način.

Kako uporabljati glasovno upravljanje?

Pritisnite tipko Mikrofon na daljinskem upravljalniku ali recite OK Google, če je funkcija omogočena. Govorite jasno: 'Vklopi kanal 5', 'Glasnost 20', 'Poišči akcijske filme'. Prepoznavanje glasu zahteva internetno povezavo in Google račun.

Kaj storiti, če ni zvoka?

Najprej preverite, ali je glasnost izklopljena ali v tihem načinu (ikona zvočnika prečrtana). Pojdite v Nastavitve > Zvok in se prepričajte, da izhod zvoka ni nastavljen na zunanjo napravo. Če zvoka še vedno ni, znova zaženite televizor ali izvedite ponastavitev na tovarniške nastavitve.

Kako aktivirati HDR način?

Televizor samodejno zazna HDR vsebino, če je vir združljiv. Za preverjanje pritisnite ACTION MENU in izberite Nastavitve slike. HDR način se prikaže na vrhu zaslona. V nastavitvah lahko izberete tudi poseben HDR način slike. Prepričajte se, da uporabljate kabel HDMI 2.0 ali višji.

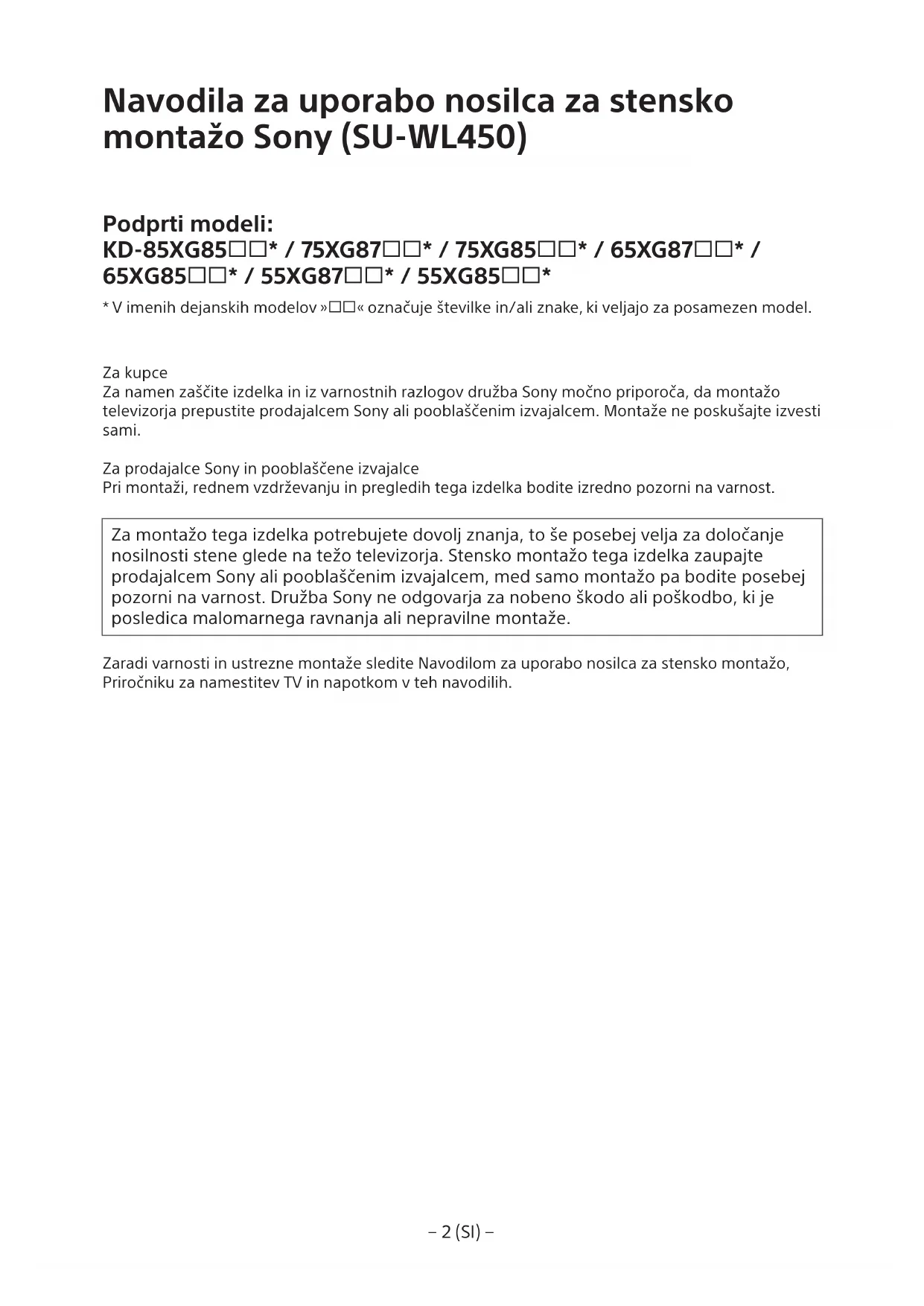

NAVODILA ZA UPORABO Bravia KD65XG8596 SONY

*Vimenih dejansikh modelov »□□ « oznăčuje številke in/ali znake, ki veljajo za posamezen model.

Zakupce

Za namen zaščite izdelka in iz varnostnih razlogov druzba Sony močno priporoča, da montažo televizorja prepustite prodajalcem Sony ali pooblaščenim izvajalcem. Montaže ne poskusajte izvesti sami.

Za prodajalce Sony in pooblascene izvajalce

Pri montaži, rednem vzdřeovanju in pregledih tega izdelka bodite izredno pozorni na varnost.

Za montažo tega izdelka potrebujete dovolj znanja, to še posebej velja za dolocanje nosilnosti stene glede na težo televizorja. Stensko montažo tega izdelka zaupajte prodajalcem Sony ali pooblasčenim izvajalcem, med samo montažo pa bodite posebej pozorni na varnost. Družba Sony ne odgovarja za nobeno škodo ali poskodbo, ki je posledica malomarnega ravnanja ali nepravilne montaže.

Zaradi varnosti in ustrezne montaže sledite Navodilom za uporabo nosilca za stensko montažo, Priročniku za namestitev TV in napotkom v teh navodilih.

O varnosti

Zahvaljujemo se vam za nakup tega izdelka.

Zakupce

Za vgradnjogo tega izdelka potrebujete dovolj znanja. Vgradnjpo prepustite prodajalcem Sony ali pooblasenim izvajalcem in bodite med vgradnjgo se posebej pozorni na varnost. Podjetje Sony ne prevzema odgovornosti za kakrsno koli skodo ali telesne poskodbe, ki nastale zaradi nepravilnegra ravnanja ali vgradnjie ali zaradi vgradnjce cesar koli razen predpisanega izdelka. To ne vpliva na vase (morebitne) pravice, ki jih imate kot potrošnik.

Za prodajalce Sony

Za vgradnjo tega izdelka potrebujete dovolj znanja. Obvezno temeljito preberite ta prirocnik za vgradnjo, da boste lahko varno opravili vgradnjo. Podjetje Sony ne prevzema odgovornosti za kakrsno koli skodo ali telesne poskodbe, ki nastale zaradi neprvilnegaravnanja ali vgradnje. Po vgradnji dajte ta prirocnik kupcu.

Ta priročnik z navodili opisuje pravilno ravananje iz idelkom in dane pomembna varnostna navodila za preprečevanje nesreč. Obvezno temeljito preberite ta priročnik in pravilno uporabljate izdelek. Ta priročnik shranite za uporabo v prihodnje.

Izdelki Sony so razviti tak, da so varni.
Vseeno pa lahko pri nepravilni uporabi izdelkov pride do hudih telesinih poskodb
zaradi pozara, elektricnaega urada,
prevraanja izdelka al padca izdelka. Za preprecevanje takih nesre obvezno
upostevajte varnostna navodila.

POZOR

Predpisani izdelki

Ta nosilec za stensko montazo je namenjen za uporabo s predpisanimi televizorji. Pri televizorjih gleje Referencni vodič, da vidite, ali lahko uporabljate nosilec za stensko montazo.

Zakupce

OPOZORILO

Cne upostevate naslednjih varnostnih navodil, lahko pride do Hudih telesnih poskodb ali smtri zaradi pozara, elektricnega udara ali padca izdelka.

Vgradnjo prepustite pooblaschenim izvajalcem in pri tem pazite, da v blizini ni majhnih otrok.

Ce nosilec za stensko montazo ali televizor nista pravilno vgrajena, lahko pride do naslednjih nesre. Poskrbite, da vgradnjno opravijo pooblašeni izvajalci.

• Televizor lanko pade in povzrociHUDo telesno poskodbo, na primer podplutbo ali zlom.
• Ce je stena, na katero je vgrajen nosilec za stensko montažo, nestabilna, neravna ali nepravokotna na tla, lahko enota pade in povzroci telesne poskodbe ali materialno skodo. Stena mora prenesti najmanj Štirikratno težo tevizorja. (Za težo tevizorja glejtne njegov Referenčni vodic.)
• Če vgradnjá nosilica za stensko montažo ni dovolj trdna, lahko enota pade in povrozči telesne poskodbe ali materialno škodo.

Selitev ali snemanje televizorja prepustite pooblascenim izvajalcem.

Ce televizor prevazajo ali snemajo osebe, ki niso poobla'sceni izvajlci, lahko pade in povzroci teltesne poskodbe ali materialno skodo. Poskrbite, da televizor prenašata ali snemata vedn no majnajd vde osebi (najmjan tri osebe pri 75-palcinih in vecjih televizorjih).

Ne odstranite vijakov itd., ko vgradite televizor.

Sicer lahko televizor pade in povzroci telesne poskodbe ali materialno skodo.

Ne predelujte delov nosilca za stensk o ntazo.

Sicer lahko nosilec za stensko montažo pade in povzroci telesne poskodbe ali materialno skodo.

Ta nosilec za stensko montazo je namenjen za uporabo samo s predpisanimi izdelki. Če namestite opremo, ki ni predpisana, lahko pade ali se polomi in povzročte stelesne poskodbe ali materialno skodo.

Na nosilec za stensk o montozo ne namescajte nobenega drugega bremena kot televizor. Televizorja ne tresite v smeri levo/desno ali navzgor/navzdol.

Sicer lahko televizor pade in povzroci telesne poskodbe ali materialno skodo.

Na televizor se ne naslanjaje in se nanj ne obesajte.

Na televizor se ne naslanjate in se nanj ne obesajte, saj lahko pade na vas in povzroci hude telesne poskodbe.

POZOR

Ce ne upostevate naslednjih varnostnih navodil, lahko pride do telesnih poskodb ali materialne skode.

Izdelka med ciscenjem in vzdrrzevanjem ne obravnavajte s preveliko silo.

Na zgornjo stran televizorja ne delujte s preveliko silo. Sicer lahko televizor pade in povzroci telesne poskodbe ali materialno skodo.

Varnostna opozorila

• Ce dolgo uporabljate televizor, namešcen na nosilcu za stensko montažo, se lahko stena za ali nad televizorjem razbarva ali pa se lahko odlepi tapeta, odvisno od materiala stene.
• Če odstranite na steno vgrajeni nosilec za stensko montažo, ostanejo luknjé za vijake.
• Nosilca za stensko montazo ne uporabljate na mesti, kjer bi lahko bil izpostavljen mehanskim tresljajem.

Vgradnja nosilca za stensko montažo

Za prodajalce Sony

OPOZORILO

Ta navodila so namenjenaismo za prodajalce Sony.Obvezno preberite zgornja varnostna navodila in bodite med vgradnjno, vzdrijevanje ter preverjanjem tegla izdelka posebej pozorni na varnost.

Nosilca za stensko
montažo ne namestite na
stenske povrsine, kjer bi
vogali ali stranice
televizorja štrleli stran od
povrsine stene.

Nosilca za stensko montazo ne namestite na
stenske povrsine, kot so stebri, kjer bi vogali
ali stranice televizorja streli stran od
povrsine stene. Ce se oseba ali predmet
zadane ob streci vogal ali stranico
televizorja, lahko povzroci telesne poskodbe
ali materialno skodo.

Televizorja ne vgradite nad ali pod klimatsko napravo.

Če je televizor dolgo izpostavljen puščanju vode ali zračnim tokovom iz klimatske napravne, lahko zato pride do požara, elektrickega udara ali okvare na televizorju.

Nosilec za stensko montažo obvezno trdno vgradite na steno po navodilih v teh navodilih za uporabo.

Ce je kateri od vijakov razrahljan ali pade, lahko nosilec za stensko monta zo pade in povrozci telesne poskodbe ali materialno skodo. Obvezno uporabite primerne vijake za material stene in trdno vgradite enoto z najmanj Štirimi vijaki premera 8 mm (ali enakovrednimi).

Obvezno pravilno uporabite priložene vijake in prisdritvene dele, skladno z navodili v tem priročniku z navodili. Če uporabite druge dele, lahko televizor pade in koga telesno poškoduje ali pa se lahko poškoduje televizor.

Obvezno pravilno sestavite nosilec po navodilih, ki so razložena v teh navodilih za uporabo.

Ce je kateri od vijakov razrahljan ali pade, lahko televizor pade in povzroci telesne poskodbe ali skodo na televizorju.

Vijake obvezno trdno zategnite na predvidenem mestu.

Ce tegane storite, lahko televizor pade in koga telesno poskoduje ali pa se lahko poskoduje televizor.

Pazite, da med vgradnjo televizorja ne izpostavite udarcem.

Ce je televizor izpostavljen udarcem, lahko pade ali se polomi. To lahko povzroci telesne poskodbe.

Sicer lahko televizor pade in povzroci telesne poskodbe.

Po pravilni vgradnji televizorja pravilno pritrdite kable.

Ce se Ijudje ali predmeti zapletejo v kable, lahko to koga telesno poskoduje ali pa se lahko poskoduje televizor.

Ne dovolite, da bi prihajalo do stiskanja napajalnega ali povezovalnih kablov.

Ce se napajalni ali povezovalni kabli stisnejo med enoto in steno ali se na silo zvijajo ali upogibajo, se lahko razkrierejo notranji vodniki, kar lahko povzroci kratek stik ali elektrino prekinitev. To lahko povzroci pozar ali elektrici ni udar.

Vijaki za pritrditev nosilca za stensko montazo na steno niso priloženi.

Pri vgradnji nosilca za stensko monta zo uporabite vijake, ki so primerni za material in zgradbo stene.

Vsebina

Priprava za vgradnjo 5

Preverjanedelov 5

Priprava na vgradnjo televizorja. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□ 11

Namestitev televizorja na steno. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Preverjanje vgradnje. 18

Druge informacije 18

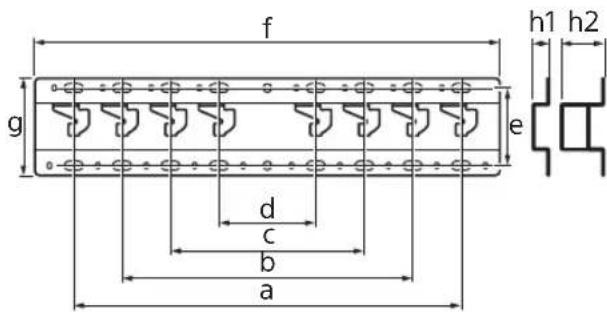

Tehnični podatki 18

Vgradnja televizorja na steno

Postopek vgradnje se razlikuje glede na televizor.

Za pritrditev televizorja na steno uporabite Nosilec za stensko montazo SU-WL450.

Opomba

• Odstranjene vijake shranite na varnem mestu, zunaj dosegatotrok.

Priprava za vgradnjo

Pred montažo imejte pri roki Referencni priročnik za TV in Priročnik za namestitev.
- Pred sestavljanjem poskrbite, da imate križni izvijač, ki se prilega vijakom.
Potrdite mesto vgradnje televizorja.
- Pripravite majmanj stiri vijake premera 8 mm in en premera 5 mm ali enakovredne (niso prilozeni). Izberite vijake, ki so primerni za material stene.

Preverjanje delov

Priloženo pri SU-WL450

• Preverite, ali so vsi deli prilozeni.

A Podstavek (20) (1) B Škripec (2)
◎ Vijak 6x20 (4) ⊕ Vij	jak 4x20 s pušo (2)
◎ Distančnik (20) (2) F Jermen (1)
◎ Puša (20) (M4) (2) H Vijak 4x20 (2)
①Prilagodilnik podstavka (2)	◎ Vijak 4x10 (8)
◎ Distančnik (60) (2) L Vijak 6x50 (2)
◎ Puša (M4) (2) N Vij	jak 4x50 (2)

Izbiranje mesta vgradnje

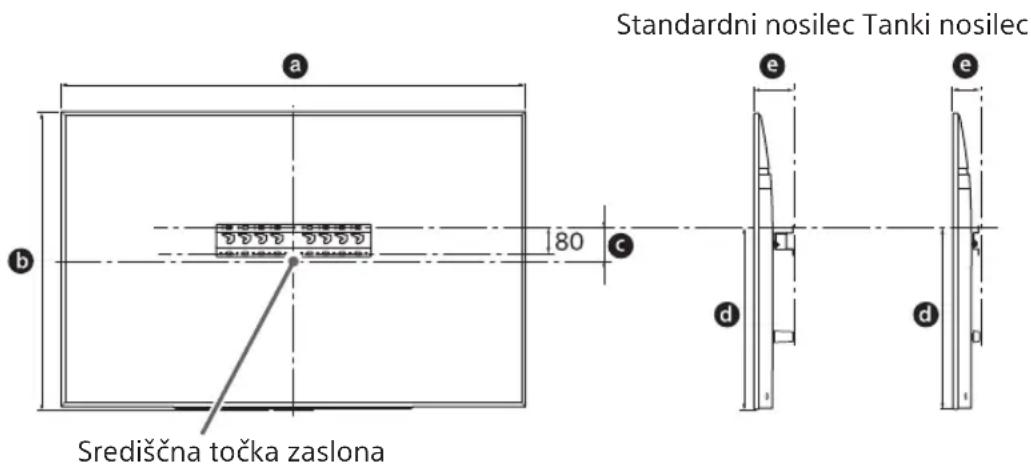

1 Odločite se za mesto vgradnje.

Na steni naj bo dovolj prostora za televizor, stena pa mora prenesti majmanj štirikratno težo televizorja.

Za stensko montažo televizorja upostevajte naslednjo tabei. Težo televizorja preverite v

Referencnem vodiču televizorja.

Enota: mm

Naziv modela	Mere zaslona		Središčna mera zaslona		Dolžina nosilca
	a	b	c	d	e
					Standardni nosilec	Tanki nosilec
KD-85XG85□□	1.909	1.097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1.673	963	107	595	116	75
KD-65XG87□□ KD-65XG85□□	1.450	836	99	523	115	73
KD-55XG87□□ KD-55XG85□□	1.231	713	106	468	115	73

Opomba

Vrednosti v tabeli se lahko rahlo razlikujugo glede na vrsto montaze.
- Pri stenski montaži televizorja se zgornja stranica televizorja malce nagne naprej.

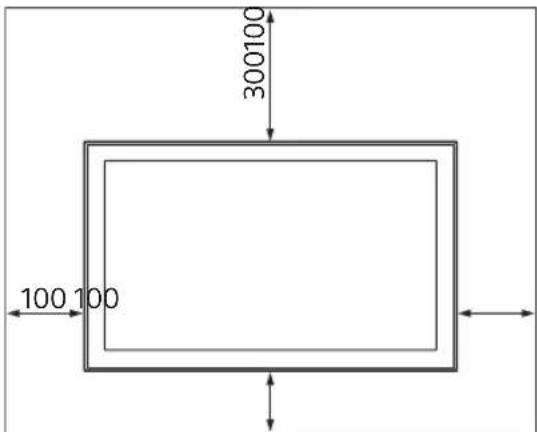

Pazite na primerno razdaljo med televizorjem in stropom ter strlecimi deli stene, kot je prikazano spodaj.

Enota: mm

• Za zagotovitev ustreznega prezračevanja in preprečevanje nabiranja umazanje ali prahu:

• Televizorja ne polagajte plosko, ne namescaje ga obrnjenega na glavo ali zzaslonom ali s stranico proti steni.

• Televizorja ne postavljaje na polico, preprogo, posteljo ali v omaro.
• TelevizorjanePokrivajteskrpoalipredmeti,ket je casopisipd.
• Televizorja ne namescajte, kot je prikazano spodaj. Krozenje zraka je blokirano.

Opomba

• Ce nameravate napeljati kable po steni, pred začetkom vgradnje naredite luknjov steni, da vstavite kable.

Da preprecite stiskanje kablov, prijavite luknjov steni zunaj obmoja podstavka (20) A, prilagodilnik podstavka 1 in distancnika (20) E, distancnika (60) K.

2 Izberite način vgradnje na steno. Razdalja od zadnje strani televizorja do stene je nastavljiva, kot kaže spodnja slika.

2-a Standardni nosilec

2-b Tanki nosilec

3 Za položaj prisrditve
prilagodilnika podstavka glejte
spodnjo tabei. Če izberete 2-b,
preskočite ta korak.

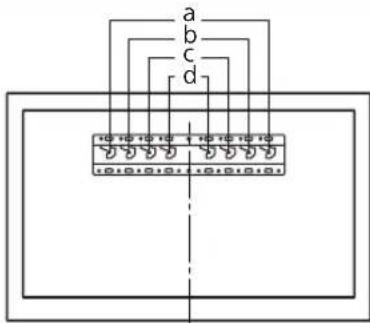

Naziv modela Lokacija kavlja
KD-85XG85☐☐
KD-75XG87☐☐	a
KD-75XG85☐☐
KD-65XG87☐☐
KD-65XG85☐☐	b
KD-55XG87☐☐
KD-55XG85☐☐

Namestite prilagodilnik podstavka ① z vijakom (PSW 4x10) ② na podstavek (20) A, ce izberete 2-a.

4 Dolcite polozaje vijakov za vgradnjo podstavka (20) A. Glejte tehnicne podatke na strani 18. Ce izberete 2-a, uporabite polozaje lukenj prisagodilnika podstavka ①.

OPOZORILO

Stena mora prenesti majmanj stirikratno tezo televizorja (Za tezo televizorjaglejte njegov Referencni vodic.).
Dolcite nosilnost stene, na katero boste namestili televizor. Po potrebi ustrezno okrepite steno.

Vgradnja podstavka na steno

• Pripravite najmanj stiri vijake premera 8 mm ali enakovredne (niso prilozeni).
• Namestite stiri vijake na luknje prilagodilnika podstavka ① s podstavkom (20) (samo 2-a).
• Podstavek (20) A vgradite vodoravno na steno.

Priprava na vgradnjotelevizorja

Za montazo stojala si preberite Priročnik za namestitev.

KD-85/75XG85□□，KD-75XG87□□

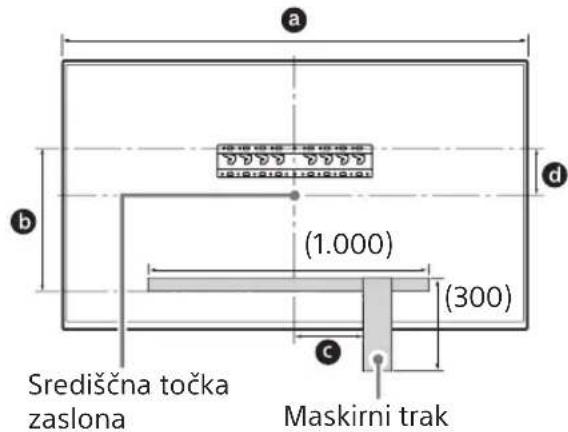

1 Na steni označite mesto vgradnje.

• Za označevanje položaja televizorja v blizini podstavka ali prisagodilnika podstavka uporabite maskirni trak itd. (ni priložen). Glejte naslednjo tabelo.

Naziv modela	Dolžina za označevanje			Središčna mera zaslona
	a	b	c	d
KD-85XG85☐☐	1.909	683	200	251
KD-75XG87☐☐ KD-75XG85☐☐	1.673	468	200	107

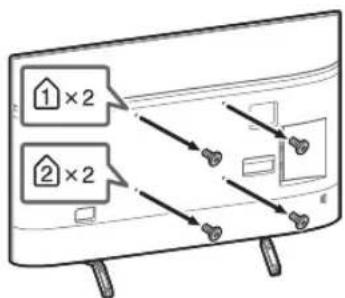

2 Odstranite vijake s hrbtne stranice televizorja.

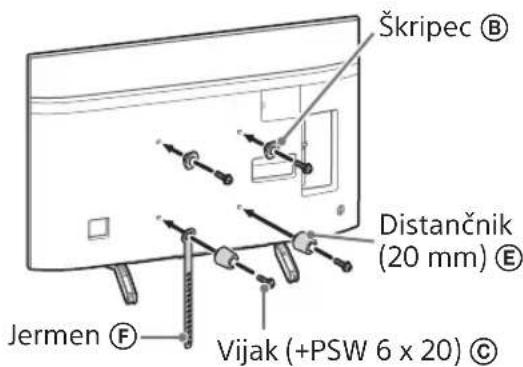

3 Namestite dele za pritrditev Nosilca za stensko montazo. Preverite dele za pritrditev, glejte Prilozeno pri SU-WL450« v Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
  Pri uporabi elektricnega izvija cnavor nastavite na priblizn0 1,5 N-m{15 kgf·cm}.
  Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta prirocnik za prihodnjo uporabo.

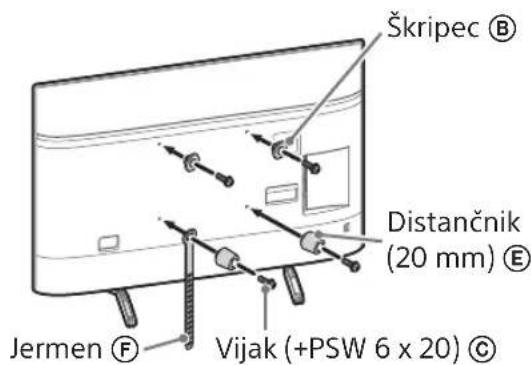

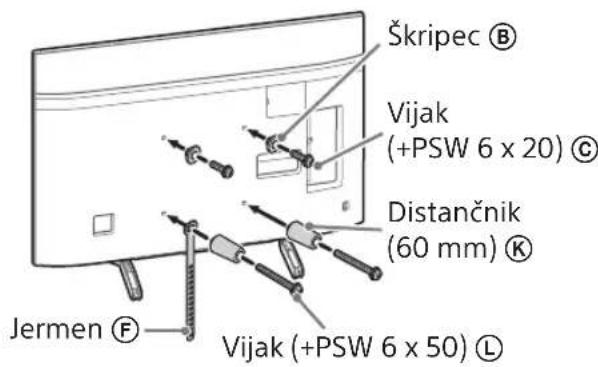

Standardni nosilec (2-a)

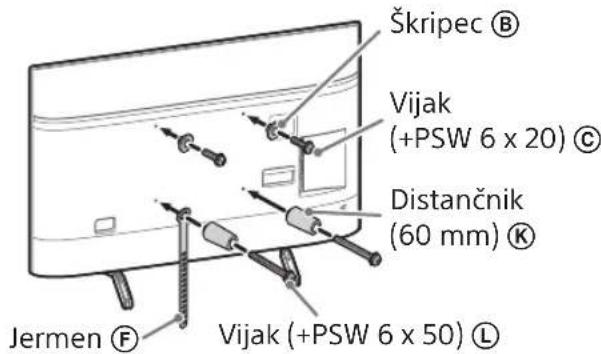

Tanki nosilec (2-b)

Opomba

Pri tem nacinu vgradnje ne morete uporabljati dolocenih priključkov na zadnji strani televizorja.

4 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno priključite kable. Ko je televizor vgrajen, kablov ne boste mogli priključiti.

Glejte televizorju prilozen Referencni vodic.

Opomba

Napeljevanje kablov v steni prepustite pooblašćenemu izvajalcu.
- Se preden namestite napravo na zid, zvijte priključne kable, da ne boste hodili po njih.

5 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznegastojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa njdvignejo televizor.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Ponovite prejsnji korak in odstranite drugo stran namizega stojala.

Opomba

• Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
  Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroci telesne poskodbe ali skodo na televizorju.
  Pri delu z namiznim stojalom bodite previdni, da preprecite skodo na televizorju.
  Bodite previdni, ko dvignete televizor pri snemanju namiznegaa stojala, saj se lahko namizno stojalo prevrne in povzroci telesne poskodbe.
  Pri smemanju namiznegaa stojala s televizorja bodite previdni, da ne pade in poškoduje povrsine, na kateri je televizor.

KD-65/55XG87□□,

KD-65/55XG85□

1 Odstranite vijake's hrbtne stranice televizorja.

2 Namestite dele za pritrditev Nosilca za stensko montazo. Preverite dele za pritrditev, glejte Prilozeno pri SU-WL450« v Preverjanje delov« na 5. strani.

Opomba

• Dele za pritrditev trdno pritrdite z vijaki.
  Pri uporabi elektricnega izvija cnavor nastavite na priblizno 1,5 N-m {15 kgf·cm}.
  Rabljene ali nerabljene dele obvezno shranite na varno za uporabo v prihodnje. Shranite ta prirocnik za prihodnjo uporabo.

Standardni nosilec (2-a)

Tanki nosilec (2-b)

Opomba

Pri tem nacinu vgradnje ne morete uporabljati dolocenih priključkov na zadnji strani televizorja.

3 Na televizor priključite potrebne kable.

Pred vgradnjo televizorja na steno obvezno prikljucite kable. Ko je televizor vgrajen, kablov ne boste mogli prikljuciti.

Glejte televizorju prilozen Referencni vodic.

Opomba

Napeljevanje kablov v steni prepustite pooblascenemu izvajalcu.
- Se preden namestite napravo na zid, zvjte priključne kable, da ne boste hodili po njih.

4 Namizno stojalo odstranite s televizorja.

• Odstranite vsako stran namiznegastojala posebej. Namizno stojalo trdno primite z obema rokama, drugi pa njdvignejo televizor.

• Ponovite prejsnji korak in odstranite drugo stran namiznegaa stojala.

Opomba

Za odstranjevanje namiznega stojala so potrebne najmanj tri osebe.
Pazite, da pri odstranjevanju namiznega stojala s televizorja ne uporabite prevelike sile, saj lahko sicer televizor pade, kar lahko povzroci telesne poskodbe ali skodo na televizorju.
Pri delu z namiznim stojalom bodite previdni, da preprecite skodo na televizorju.
Bodite previdni, ko dvignete televizor pri snemanju namiznegaa stojala, saj se lahko namizno stojalo prevrne in povzroci telesne poskodbe.
Pri snemanju namizega stojala s televizorja bodite previdni, da ne pade in poskoduje povrsine, na kateri je televizor.

Namestitev televizorja na steno

KD-85/75XG85□□，KD-75XG87□□

1 Dvignite televizor.

• Za mesto škripcev ⑧ za obesanje na podstavek ali prisagodilnik podstavka glejte tabela za korak 3 v « Izbiranje mesta vgradnej « na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor dobro držite z obema rokama in se prepričajte, da sta jernen (F) in dno televizorjaporavnana z maskirnim trakom.
• Televizor nosite v troje, oseba, ki je pred televizorjem, pa naj druge usmerja, da preragodijo položaj.

• Pri vgradnji televizorja na steno bodite zelo previdni, se posebej za osebo, ki televizor podpira od spodaj, saj lahko televizor pade, kar lahko povzroci hude telesne poskodbe ali celo smrt.

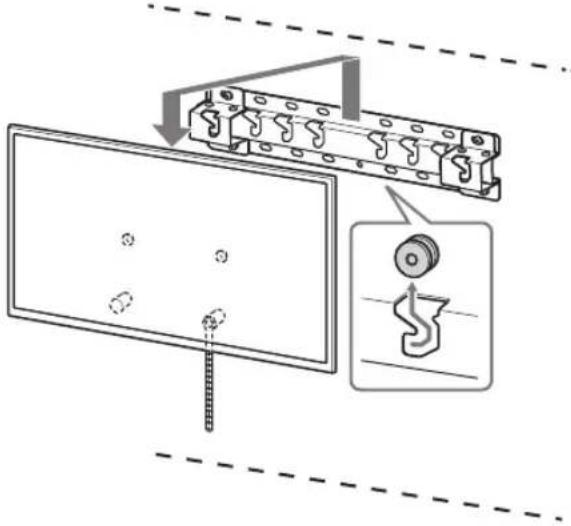

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in skripce ⑧, ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prislagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Pocasi sprostite obe roki, da zagotovite, da televizor ne pade.

• Po vgradnji televizorja na steno s stene odstranite maskirni trak itd.

2-a

↓

↓

↓

2-b

↓

↓

↓

OPOZORILO

• Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in vecjih televizorjih).

3 Preprečevanje premikanja spodnjega dela televizorja.

Potegnite ohlapni del jermena (F) in gadobro pritrdite na steno.

• Uporabite vijak premera 5mm ali enakovrednega (ni prilozen).

Opomba

• Spodnji del televizorja poskusite potegniti malo k sebi, da se prepri cate, da se ne bo premaknil naprej. Ce se premika, ni pravilno pritjen in morate znova trdno pritrditi jernen

KD-65/55XG87□□

KD-65/55XG85□

1 Dvignite televizor.

• Za mesto škripcev (B) za obesanje na podstavek ali prisagodilnik podstavka glejte tabela za korak 3 v «Izbiranje mesta vgradnje « na strani 7.
• Ko držite televizor, poskrbite, da se zadnji del televizorja dotika podstavka ali prilagodilnika podstavka.

Opomba

• Televizor trdno držite z obema rokama.

2 Televizor vgradite na podstavek ali prilagodilnik podstavka.

• Televizor previdno spustite navzdol in skripce B,ki so pritrjeni na zadnjo stran televizorja, obesite na podstavek ali prisagodilnik podstavka, pri tem pa obvezno preverite obliko lukenj.
• Po vgradnji televizorja na steno potrdite, da so škripci (B) trdno zataknjeni v podstavek ali prilagodilnik podstavka.
• Pocasi sprostite obe roki, da zagotovite, da televizor ne pade.

2-a

2-b

↓

↓

OPOZORILO

Poskrbite, da televizor pri prenašanju vedno držita najmanj dve osebi (najmanj tri osebe pri 75-palčnih in vecjih televizorjj).

3 Preprečevanje premikanja spodnjega dela televizorja.

• Potegnite ohlapni del jermena (F) in gadobro pritrdite na steno.

• Uporabite vijak premera 5mm ali enakovrednega (ni prilozen).

Opomba

Spodnji del televizorja poskusite potegniti malo k sebi, da se prepri cate, da se ne bo premaknil naprej. Ce se premika, ni pravilno pritrjen in morate znova trdno pritrditi jernen E.

Preverjanje vgradnje

Preverite naslednje tocke.

• Skripci B so trdno zatakjni v podstavek ali prilagodilnik podstavka.
  Kabli niso zviti ali stisnjeni.
  Jernen F je napet.

OPOZORILO

Napačna postavitev izmenićnega napajalnega kabla itd. lahko povzroci požar ali elektrčni udar zaradi kratkega stika. Poskbrite, da zaradi varnosti preverite vgradnjoo.

Druge informacije

Pri odstranjevanju televizorja opravite prejsnji postopek vgradnje v obratnem vrstnem redu.

OPOZORILO

Poskrbite, da televizor pri odstranjevanju vedno drzita najmanj dve osebi (najmanj tri osebe pri 75-palcnih in vecijih televizorjih).

Tehnični podatki

Mere: (priblizno) (mm)

a : 400

b : 300

c : 200

d : 100

e:80

f:480

g : 100

h1 : 20 (pri 2-b)

h2:60(pri 2-a)

Teza (samo podstavek): (priblizno) (kg) 0,8

Zasnovetehni podatki se lahko kadar koli nenapovedano spremenijo.

Informacije za instalaciju Sony nosača za postavljanje na zid (SU-WL450)

Podržani modeli:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/

65XG85□□*/55XG87□□*/55XG85□□*

• U stvarnim nazivima modela »□□« označava brojke i/ili slova speciřne za pojedini model.

Zakorisnike

Radi zašite proizvoda i iz sigurnosnih razloga, Sony svesrdno preporucije da postavljanje Vašeg TV-a obave Sony trgovci ili ovlasteni dobavljači. Nemojte ga pokušavati postaviti si mi.

Za Sony trgovce i dobavljače

Posvetite punu pozornost sigurnosti za vrijeme postavljanja, periodickoga održavanja i ispitivanja ovoga proizvoda.

Za postavljanje ovoga proizvoda, naročito za odredivanje Čvrstoće zida za podnosjenje težine TV-a, potrebna je odgovarajuća stručnost. Pobrinite se da se pričvršćivanje ovoga proizvoda na zid povjeri Sony trgovcima ili ovlastenim dobavljačima, te da se za vrijeme postavljanja odgovarajuća pozornost posveti sigurnosti. Sony ne odgovara ni za kakvo ostecenje ili ozljedu uzrokovanu nepravilnim postupanjem ili postavljanjem.

Zbog sigurnosti i pravilne ugradnje, slijedite Upute za postavljanje zidnog nosača, Vodič za postavljanje TV-a i upute iz ovog priručnika.

O sigurnosti
