Prekės ženklas	Sony
Modelis	Bravia KD65XG8596
Gaminio tipas	LED 4K UHD televizorius
Ekrano dydis	65 coliai (164 cm)
Rezoliucija	3840 x 2160 pikseliai (4K)
Atnaujinimo dažnis	100 Hz (Motionflow XR)
HDR technologija	HDR10, HLG, Dolby Vision
Operacinė sistema	Android TV
Ryšiai	4x HDMI, 3x USB, Ethernet, Wi-Fi, Bluetooth
Garso galia	20 W (2x 10 W)
Maitinimas	220-240 V AC, 50/60 Hz
Energijos suvartojimas (maks.)	180 W
Budėjimo režimo suvartojimas	0,5 W
Matmenys (be stovo)	1450 x 836 x 72 mm (L x H x P)
Matmenys su stovu	1450 x 903 x 286 mm
Svoris (be stovo)	23,5 kg
Svoris su stovu	24,2 kg
Tinka montavimui ant sienos	VESA 400x300 mm (SU-WL450)
Priežiūra ir valymas	Valyti minkšta, sausa šluoste. Nenaudoti jokių tirpiklių ar abrazyvinių medžiagų.
Atsarginės dalys ir taisomumas	Taisomumo indeksas: 7,2/10. Dalys prieinamos per įgaliotą Sony servisą.
Sauga	Montavimą ant sienos privalo atlikti įgaliotas specialistas. Neužblokuoti ventiliacijos angų. Montavimo metu laikyti vaikus atokiau.

Dažnai užduodami klausimai - Bravia KD65XG8596 SONY

Kaip prijungti televizorių prie Wi-Fi?

Eikite į Nustatymai > Tinklas > Wi-Fi konfigūracija. Pasirinkite savo tinklą ir įveskite slaptažodį. Jei tinklas paslėptas, pasirinkite Pridėti tinklą.

Ar televizorių galima pritvirtinti prie sienos?

Taip, jis suderinamas su Sony sieniniu laikikliu SU-WL450 (VESA 400x300 standartas). Montavimą dėl saugumo sumetimų turi atlikti įgaliotas montuotojas. Siena turi atlaikyti bent 4 kartus didesnį televizoriaus svorį (apie 94 kg).

Kaip valyti ekraną?

Išjunkite televizorių ir leiskite jam atvėsti. Naudokite minkštą ir sausą šluostę (mikropluošto) nespausdami. Niekada nenaudokite cheminių medžiagų, alkoholio ar abrazyvinių valiklių. Dėl sunkiai įveikiamų dėmių šiek tiek sudrėkinkite šluostę distiliuotu vandeniu.

Kaip atnaujinti programinę įrangą?

Eikite į Nustatymai > Įrenginys > Programinės įrangos atnaujinimas. Pasirinkite Ieškoti atnaujinimo. Įsitikinkite, kad esate prisijungę prie interneto. Kai atnaujinimas bus atsiųstas, televizorius automatiškai paleis iš naujo.

Kaip atkurti televizoriaus gamyklinius nustatymus?

Eikite į Nustatymai > Atmintis ir atkūrimas > Gamyklinių duomenų atkūrimas. Patvirtinkite operaciją. Tai ištrins visus nustatymus ir paskyras. Norėdami atlikti kietąjį atkūrimą, laikykite nuspaudę televizoriaus maitinimo mygtuką (10 sekundžių), kol jis išsijungs.

Kaip prijungti Bluetooth ausines?

Įjunkite Bluetooth ausinėse (poravimo režimas). Televizoriuje eikite į Nustatymai > Pultelis ir priedai > Pridėti Bluetooth įrenginį. Sąraše pasirinkite savo ausines ir vykdykite instrukcijas.

Kaip nustatyti vaizdo parametrus?

Naudokite nuotolinio valdymo pulto mygtuką ACTION MENU, tada pasirinkite Vaizdo nustatymai. Galite pasirinkti iš anksto nustatytą režimą (Standartinis, Kinas, Sportas ir kt.) arba rankiniu būdu reguliuoti ryškumą, kontrastą, spalvą ir ryškumą. Dėl HDR įjunkite Automatinis HDR režimas.

Kaip naudoti balso komandas?

Paspauskite nuotolinio valdymo pulto mygtuką Mikrofonas arba pasakykite OK Google, jei funkcija įjungta. Kalbėkite aiškiai: „Įjungti 5 kanalą“, „Garsą 20“, „Ieškoti veiksmo filmų“. Balso atpažinimui reikalingas interneto ryšys ir Google paskyra.

Ką daryti, jei nėra garso?

Pirmiausia patikrinkite, ar garsas neišjungtas arba ar nėra tyliojo režimo (perbraukta garsiakalbio piktograma). Eikite į Nustatymai > Garsas ir įsitikinkite, kad garso išvestis nenustatyta išoriniam įrenginiui. Jei garso vis dar nėra, iš naujo paleiskite televizorių arba atlikite gamyklinius nustatymus.

Kaip įjungti HDR režimą?

Televizorius automatiškai aptinka HDR turinį, jei šaltinis suderinamas. Norėdami patikrinti, paspauskite ACTION MENU ir pasirinkite Vaizdo nustatymai. HDR režimas rodomas ekrano viršuje. Taip pat nustatymuose galite pasirinkti konkretų HDR vaizdo režimą. Įsitikinkite, kad naudojate HDMI 2.0 ar aukštesnės versijos kabelį.

NAUDOJIMO INSTRUKCIJA Bravia KD65XG8596 SONY

Televizoriaus montavimui prie sienos naudokite sieninį montavimo laikiklį SU-WL450.

Pastaba

Oro cirkuliacija yra blokuojama.

Pastaba

Jei norite laidus vesti per sieną, prieš montuodami padarykite sienoje angą ir įkiškite laidus. Kad nesuspaustumėte laidų, padarykite sienoje angą šiek tiek į šoną nuo pagrindo (20) A, pagrindo adapterio 1 ir tarpiklių (20) E, tarpiklių (60) K perimetro.

Žr. televizoriaus komplekte esančią nuorodų knygelę.

Pastaba

Laidų vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite laidus, kad prieš montuodami prie sienos negalėtumėte ant jų užlipti.

5 Atjunkite nuo televizoriaus stalo stovą.

Nuimkite stalo stovo puses po vieną. Tvirtai laikykite stalo stovą abiem rankomis, kol padėjėjai kelia televizorių.

KD-85XG85□□

KD-75XG87□□，KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stalo stovo pusę.

Pastaba

Norint atjungti stalo stovą, reikia mažiausiai trijų žmonių pagalbos. - Stalo stovo negalima atjungti nuo televizoriaus per didele jėga, nes taip televizorius gali nukristi ir sukelti traumų arba sugadinti televizorių. - Atliekant darbus su stalo stovu, būkite atsargūs, kad išvengtumėte televizoriaus pažeidimų. Jei stalo stovas nėra pritvirtintas, būkite atsargūs keldami televizorių, nes stovas gali apvirsti ir sukelti traumų. - Būkite atsargūs nuimdami nuo televizoriaus stalo stovą, kad televizorius neapvirstų ir nepažeistų paviršiaus, ant kurio jis stovi.

KD-65/55XG87□□,

KD-65/55XG85□

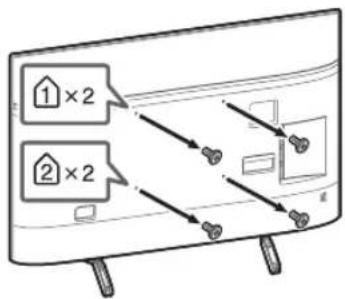

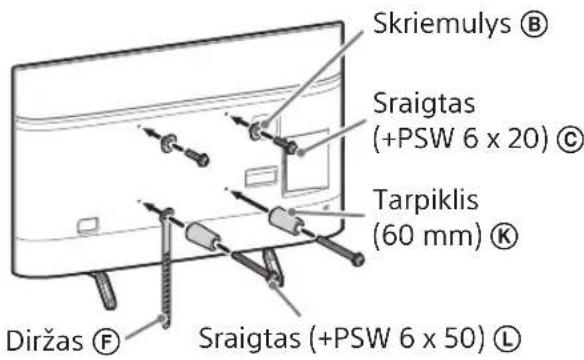

1 Išsukite televizoriaus gale esančius varžtus.

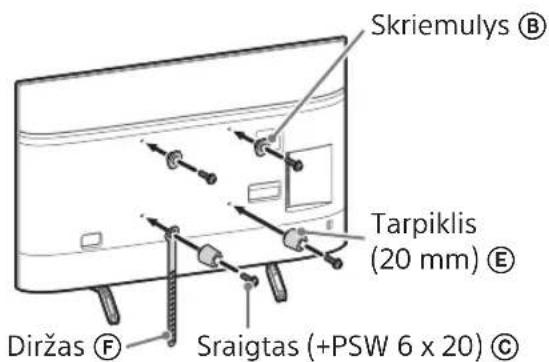

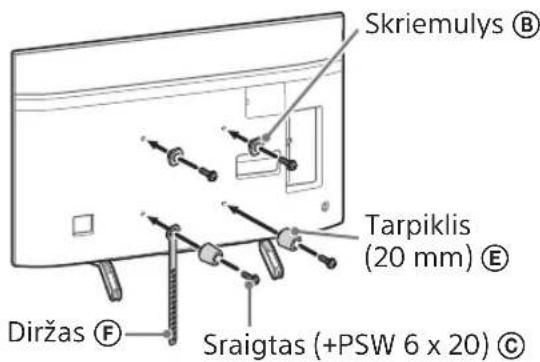

2 Pritvirtinkite sieninio laikiklio tvirtinimo elementus. Patikrinkite tvirtinimo elementus, žr. 5 puslapio skyrių "Detalių patikra" skyrių "Komplektas SU-WL450".

Pastaba

Tvirtai priveržkite tvirtinimo elementus. Jei naudojate elektrinį atsuktuvą, nustatykite sukimo momentą iki maždaug 1,5 N·m {15 kgf·cm}. - Panaudotas ir nepanaudotas dalis būtinai saugokite saugioje vietoje ateities reikmėms. Išsaugokite šį vadovą ateities užklausoms.

Įprastas montavimas (2-a)

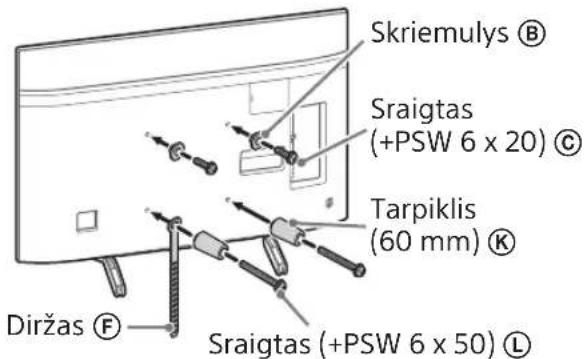

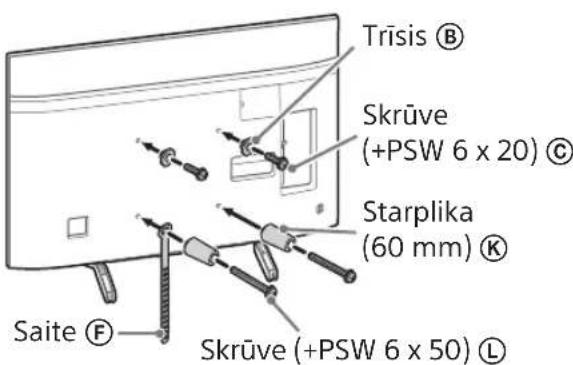

Kompaktiškas montavimas (2-b)

Pastaba

Žr. televizoriaus komplektacijoje esančią atskirą vadovą.

Pastaba

Kabelių vedimą per sieną patikėkite licencijuotam specialistui. Sujunkite jungiamuosius kabelius, kad nebūtų galimybės ant jų užlipti prieš montuojant prie sienos.

4 Atjunkite nuo televizoriaus stalo stovą.

Nuimkite stalo stovo puses po vieną. Tvirtai laikykite stalo stovą abiem rankomis, kol padėjėjai pakels televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą stalo stovo pusę.

Pastaba

Norint atjungti televizoriaus stovą, reikia mažiausiai trijų žmonių pagalbos. Stovo negalima atjungti nuo televizoriaus per jėgą, nes taip televizorius gali nukristi ir sukelti traumų arba sugadinti televizorių. Atliekant darbus su stovu, būkite atsargūs, kad išvengtumėte televizoriaus sugadinimo. Jei stovas nėra pritvirtintas, būkite atsargūs keldami televizorių, nes stovas gali apvirsti ir sukelti traumų. Būkite atsargūs nuimdami stovą nuo televizoriaus, kad televizorius neapvirstų ir nesugadintų paviršiaus, ant kurio jis stovi.

Televizoriaus tvirtinimas prie sienos

KD-85/75XG85□□，KD-75XG87□□

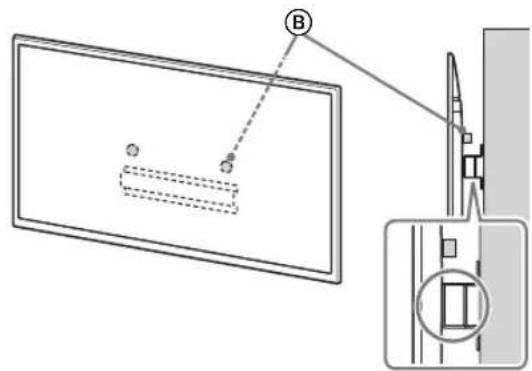

1 Pakelkite televizorių.

Norėdami išdėstyti ant pagrindo ar pagrindo adapterio numatytus trišakius B, žr. skyriaus "Montavimo vietos parinkimas" 3 veiksme nurodytą lentelę 7 psl. - Kai laikote televizorių, įsitikinkite, kad jo galinė dalis liečia pagrindą arba pagrindo adapterį.

Pastaba

Televizorių tvirtai laikykite abiem rankomis ir įsitikinkite, kad laikiklis F ir televizoriaus apatinė dalis sutampa su dažytojo juosta. - Neškite televizorių atsargiai ir leiskite, kad vienas asmuo, esantis priešais televizorių, vadovautų kitiems, kad pritaikytų padėtį.

• Būkite atsargūs montuodami televizorių prie sienos, ypač tai taikoma asmeniui, kuris palaiko televizorių iš apačios - televizorius gali kristi, sukelti sunkias traumas ar net mirtį.

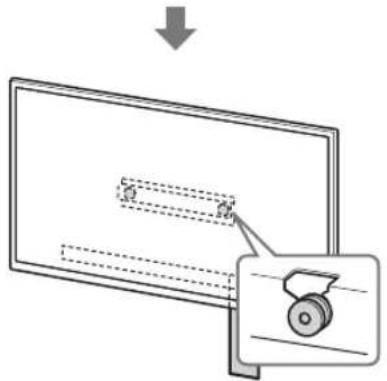

2 Uždėkite televizorių ant pagrindo arba pagrindo adapterio.

Atsargiai stumkite televizorių žemyn ir įstatykite prie televizoriaus galinės dalies pritvirtintus trišakius ⑧ į pagrindą arba pagrindo adapterį, kad jie atitiktų angų formą. - Po televizoriaus uždėjimo ant sienos patikrinkite, ar trišakiai ⑧ yra tvirtai pritvirtinti prie pagrindo arba pagrindo adapterio. - Lėtai atleiskite rankas, kad įsitikintumėte, jog televizorius nekrenta.

• Po televizoriaus uždėjimo ant sienos nuimkite dažytojo juostą ar kitą naudotą medžiagą nuo sienos.

2-a

2-b

ĮSPĖJIMAS!

• Nurodykite, kad nešant televizorių jį turėtų laikyti bent du žmonės (bent trys žmonės, jei televizoriaus ekranas yra 75 colių ar didesnis).

3 Nelaikykite televizoriaus už apatinės dalies.

• Paimkite dirželio (F) galą ir tvirtai pritvirtinkite jį prie sienos.

• Naudokite 5 mm skersmens varžtą arba lygiavertį (į komplektą neįeina).

Pastaba

• Naudokite 5 mm skersmens varžtą arba lygiavertį (į komplektą neįeina).

Pastaba

• Šiek tiek patraukite televizoriaus apačią į save, kad įsitikintumėte, jog jis nejuda. Jei jaučiate judėjimą, televizorius nėra tinkamai pritvirtintas, ir dirželį (F) reikia vėl tvirtai pritvirtinti prie sienos.

Įsitikinkite, kad įrengimas sėkmingai baigtas

Patikrinkite toliau.

• Laikikliai (B) yra tvirtai pakabinti ant pagrindo arba pagrindo adapterio. Laidas ir kabelis nėra susipynę ar susisukę.
• Dirželis (F) yra tvirtai įtemptas.

ĮSPĖJIMAS!

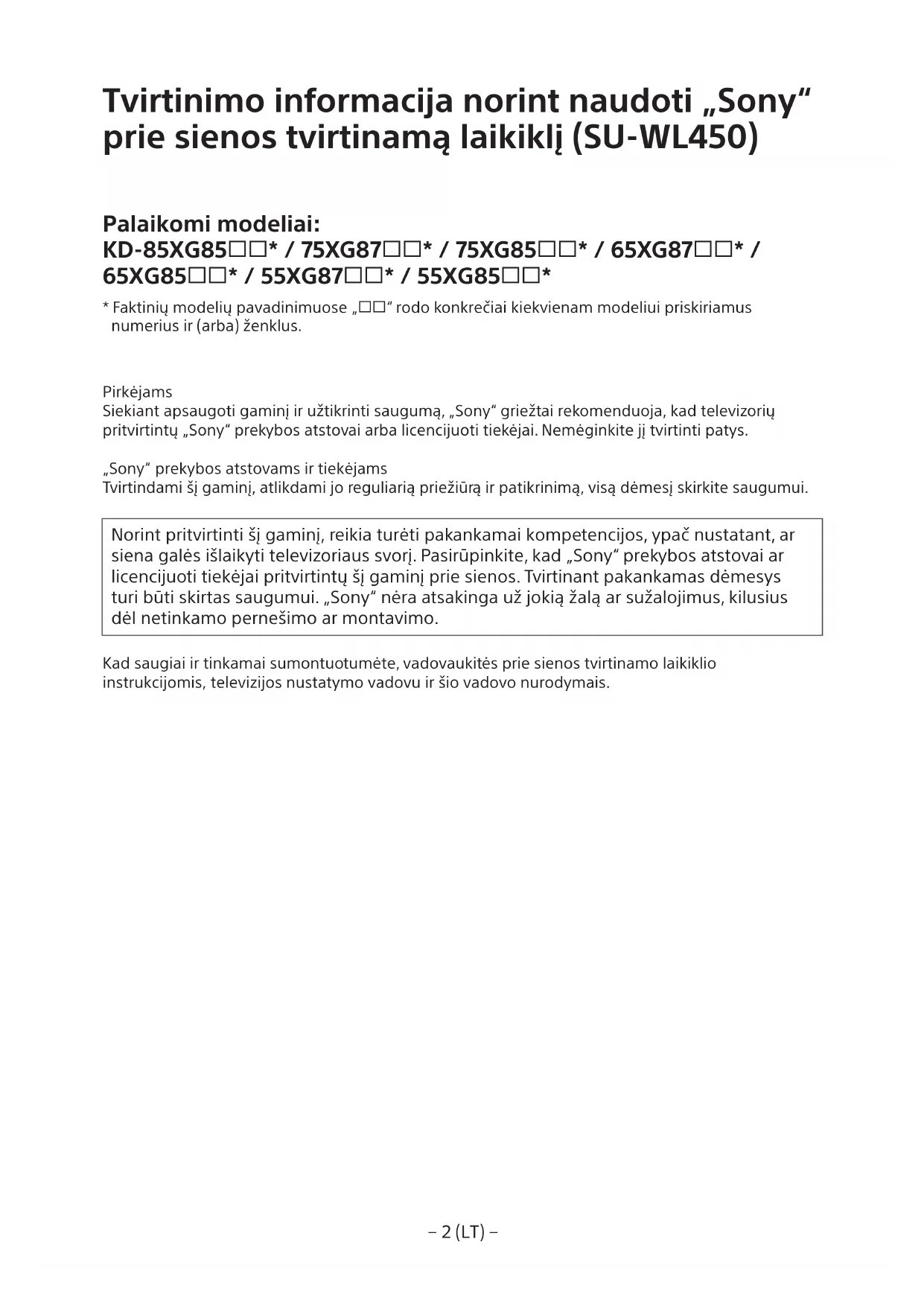

Tvirtinimo informacija, skirta naudoti „Sony“ prie sienos tvirtinamam laikikliui (SU-WL450)

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/65XG85□□*/55XG87□□*/55XG85□□*

• Faktiniuose modelių pavadinimuose „☐☐“ nurodo konkrečiai kiekvienam modeliui priskiriamus numerius ir (arba) ženklus.

Pirkėjams

Siekiant apsaugoti gaminį ir užtikrinti saugumą, „Sony“ griežtai rekomenduoja, kad televizorių pritvirtintų „Sony“ prekybos atstovai arba licencijuoti tiekėjai. Nemėginkite jo tvirtinti patys.

„Sony“ prekybos atstovams ir tiekėjams

Tvirtindami šį gaminį, atlikdami jo reguliarią priežiūrą ir patikrinimą, visą dėmesį skirkite saugumui.

Norint pritvirtinti šį gaminį, reikia turėti pakankamai kompetencijos, ypač nustatant, ar siena galės išlaikyti televizoriaus svorį. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekėjai pritvirtintų šį gaminį prie sienos. Tvirtinant pakankamas dėmesys turi būti skirtas saugumui. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumėte, vadovaukitės prie sienos tvirtinamo laikiklio instrukcijomis, televizijos nustatymo vadovu ir šio vadovo nurodymais.

Sauga

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Dėl montavimo kreipkitės į „Sony“ prekybos atstovus ar licencijuotus tiekėjus, o montavimo metu ypatingą dėmesį skirkite saugai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo arba montuojant kitus, nei nurodyti, gaminius. Jūsų teisėms pagal įstatymą (jei tokių yra) tai įtakos neturi.

„Sony“ prekybos atstovams

Norint sumontuoti šį gaminį, reikia turėti pakankamai kompetencijos. Atidžiai perskaitykite šią naudojimo instrukciją, kad montavimo darbus atliktumėte saugiai. „Sony“ nėra atsakinga už jokią žalą ar sužalojimus, kilusius dėl neteisingo pernešimo ar montavimo. Baigę montavimo darbus atiduokite šį vadovą pirkėjui.

Šioje naudojimo instrukcijoje rodoma, kaip teisingai elgtis su gaminiu, ir pateikiamos svarbios atsargumo priemonės, kurių reikia laikytis, kad būtų išvengta nelaimingų atsitikimų. Atidžiai perskaitykite šį vadovą ir teisingai naudokite gaminį. Pasilikite šį vadovą, kad galėtumėte jį peržiūrėti ateityje.

„Sony“ gaminiai sukurti galvojant apie saugą. Jei gaminiai naudojami neteisingai, gali kilti gaisras, galima patirti elektros smūgį. Gaminys gali nuvirsti ar užkristi ir taip rimtai sužaloti. Laikykitės atsargumo priemonių dėl saugos, kad išvengtumėte tokių nelaimingų atsitikimų.

Pagaminta Kinijoje

DĖMESIO

Tinkami gaminiai

Šis prie sienos tvirtinamas laikiklis skirtas tam tikriems TV. Norėdami patikrinti, su kuriais televizoriais galima naudoti prie sienos tvirtinamą laikiklį, žr. Nuorodinį vadovą.

Pirkėjams

ĮSPĖJIMAS

Nesilaikant toliau pateiktų atsargumo priemonių, gali kilti gaisras, galima patirti elektros smūgį arba gaminys gali nukristi – dėl to galima rimtai susižaloti ar net žūti.

Pasirūpinkite, kad montavimo darbus atliktų licencijuoti tiekėjai, o montavimo metu neleiskite arti būti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV sumontuoti netinkamai, gali įvykti toliau nurodyti nelaimingi atsitikimai. Įsitikinkite, kad montavimo darbus atlieka licencijuoti tiekėjai.

TV gali nukristi ir rimtai sužaloti galite patirti sumušimus arba lūžius. – Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, įrenginys gali nukristi ir sužaloti arba sugadinti turtą. Siena turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV. (Norėdami sužinoti televizoriaus svorį, žr. jo Nuorodinį vadovą.) – Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, įrenginys gali nukristi ir sužaloti arba sugadinti turtą.

TV pernešimo ar išėmimo darbus patikėkite licencijuotiems tiekėjams.

Jei TV transportavimo ar išėmimo darbus atliktų ne licencijuoti tiekėjai, TV gali nukristi ir sužaloti arba sugadinti turtą. Užtikrinkite, kad televizorių neštų ar išmontuotų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Sumontavę TV, neišsukite sraigtų ar kt. dalių.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nekeiskite prie sienos tvirtinamo laikiklio dalių.

Jei tai padarysite, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą.

Nemontuokite kitos įrangos, išskyrus nurodytą gaminį.

Šis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kitą, nei nurodyta, įrangą, ji gali nukristi arba lūžti, todėl sužaloti arba sugadinti turtą.

Prie sienos tvirtinamo laikiklio neapkraukite didesne, nei TV apkrova. Nekratykite TV kairėn / dešinėn arba aukštyn / žemyn.

Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jūsų užkristi ir rimtai sužaloti.

DĖMESIO

Nesilaikant toliau nurodytų atsargumo priemonių, galima susižaloti arba sugadinti turtą.

Valydami gaminį ar atlikdami jo techninę priežiūrą, neveikite jo per didele jėga.

Nespauskite TV iš viršaus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turtą.

Atsargumo priemonės

• Jei TV, sumontuotą ant prie sienos tvirtinamo laikiklio, naudosite ilgą laiką, siena už TV ar virš jo gali nublukti arba tapetai gali atšokti, priklausomai nuo to, iš kokių medžiagų pastatyta siena.
• Nuėmus prisuktą prie sienos tvirtinamą laikiklį, sienoje liks sraigtų padarytos skylės.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur jį veiktų mechaninė vibracija.

Prie sienos tvirtinamo laikiklio montavimas

"Sony" prekybos atstovams

ĮSPĖJIMAS

Toliau nurodytos instrukcijos skirtos tik "Sony" tiekėjams. Perskaitykite pirmiau pateiktas atsargumo priemones ir montuodami, eksploatuodami bei tikrindami šį gaminį ypatingą dėmesį skirkite saugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištų už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonų ar panašių paviršių, kur TV kampai arba šonai išsikištų už sienos paviršiaus. Jei asmuo ar objektas užkliudytų išsikišusį TV kampą ar šoną, šis gali sužaloti arba sugadinti turtą.

Nemontuokite TV virš oro kondicionieriaus arba po juo.

Jei ant TV laša vanduo arba jį ilgą laiką veikia oro srautas iš oro kondicionieriaus, gali kilti gaisras, galima patirti elektros smūgį arba TV gali sugesti.

Pasirūpinkite, kad prie sienos tvirtinamas laikiklis būtų patikimai pritvirtintas prie sienos, laikantis šiame vadove pateiktų instrukcijų.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, prie sienos tvirtinamas laikiklis gali nukristi ir sužaloti arba sugadinti turtą. Įsitikinkite, kad naudojate sienos medžiagai tinkamus sraigtus ir patikimai pritvirtinkite įrangą keturiais ar daugiau 8 mm skersmens (arba atitinkamais) sraigtais.

Tiekiamus sraigtus ir priedų dalis naudokite tinkamai, laikydamiesi šiame vadove pateiktų instrukcijų. Jei naudojate pakaitalus, TV gali nukristi ir ką nors sužaloti arba sugesti.

Pasirūpinkite, kad laikiklis būtų surinktas tinkamai, vadovaujantis šiame vadove pateiktomis procedūromis.

Jei kuris nors sraigtas atsilaisvintų ar iškristų, TV gali nukristi ir sugesti arba ką nors sužaloti.

Pasirūpinkite, kad sraigtai būtų patikimai įsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir sugesti arba ką nors sužaloti.

Būkite atsargūs, kad montavimo metu TV nebūtų sutrenktas.

Sutrenkus televizorių, jis gali nukristi arba perlužti. Taip galima susižaloti.

Įsitikinkite, kad televizorių montuosite ant statmenos ir plokščios sienos.

Jei to nepadarysite, televizorius gali nukristi ir sužaloti.

Teisingai sumontavę televizorių, tinkamai pritvirtinkite laidus.

Jei žmonės ar objektai įsipainios tarp kabelių, gali būti sužaloti žmonės arba sugadintas televizorius.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebūtų suspausti.

Jei KS maitinimo laidas arba jungiamasis kabelis būtų prispaustas tarp įrenginio ir sienos arba per jėgą sulenktas ar suspaustas, gali išlįsti vidiniai laidininkai, todėl gali įvykti trumpasis jungimas arba nutrūkti elektros tiekimas. Dėl to gali kilti gaisras arba galima patirti elektros smūgį.

Sraigtai, kurių reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, nepridėti.

Montuodami prie sienos tvirtinamą laikiklį, naudokite sienos medžiagai tinkančius sraigtus.

Turinys

Pasiruošimas montuoti. 5

Dalių patikrinimas. 5

Montavimo vietos pasirinkimas 6

Pagrindo montavimas prie sienos 8

Pasiruošimas tvirtinti TV. 9

KD-85/75XG85□□，KD-75XG87□□

KD-65/55XG87□□，KD-65/55XG85□□.11

TV tvirtinimas prie sienos. 13

KD-85/75XG85□□，KD-75XG87□□ 13

KD-65/55XG87□□，KD-65/55XG85□□.15

Montavimo darbų užbaigimo

patvirtinimas 18

Kita informacija 18

Techniniai duomenys. 18

TV montavimas prie sienos

Montavimo procedūra skiriasi priklausomai nuo TV.

Norėdami pritvirtinti televizorių prie sienos, naudokite prie sienos tvirtinamą laikiklį SU-WL450.

Pastaba

• Išsuktus sraigtus būtinai laikykite saugioje, vaikams nepasiekiamoje vietoje.

Pasiruošimas montuoti

Prieš montuodami pasidėkite po ranka televizoriaus naudojimo vadovą ir nustatymo vadovą. Prieš montuodami įsitikinkite, kad turite sraigtams tinkamą kryžminį atsuktuvą. - Patikrinkite TV montavimo vietą. - Pasiruoškite keturis ar daugiau 8 mm skersmens sraigtus ir vieną 5 mm skersmens arba atitinkamą sraigtą (nepridedami).

Pasirinkite sienos medžiagai tinkamus sraigtus.

Dalių patikrinimas

Tiekiama kartu su SU-WL450

• Įsitikinkite, kad yra visos dalys.

A Pagrindas (20) (1) B Skriemulys (2)
◎ Sraigtai PSW 6x20 (4)	◎ Sraigtas PSW 4x20 su ivore (2)
◎ Tarpiklis (20) (2) F	Diržas (1)
◎ Ivorè (20) (M4) (2)	◎ Sraigtai PSW 4x20 (2)
①Pagrindo adapteris (2)	◎ Sraigtai PSW 4x10 (8)
◎ Tarpiklis (60) (2) L	Sraigtai PSW 6x50 (2)
◎ Ivorè (M4) (2)	◎ Sraigtai PSW 4x50 (2)

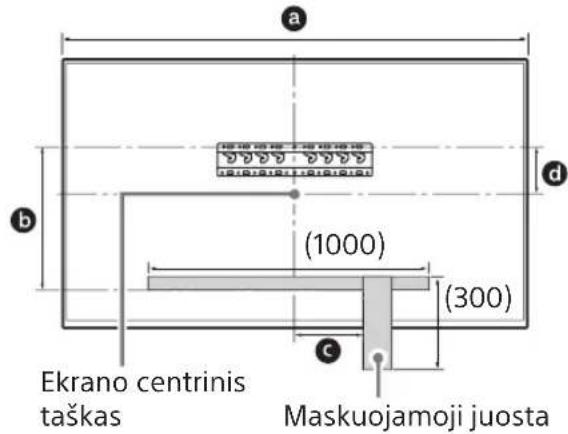

Montavimo vietos pasirinkimas

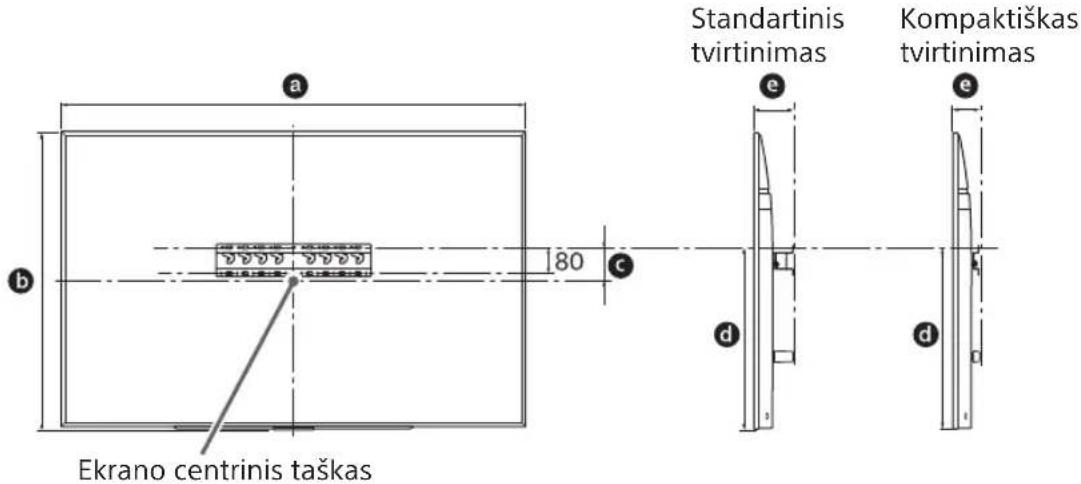

1 Nuspręskite, kurioje vietoje montuosite.

Įsitikinkite, ar ant sienos pakanka vietos televizoriui ir ar ji galės atlaikyti svorį, bent keturis kartus didesnį už televizoriaus.

Žr. toliau pateiktą lentelę, kur rasite informacijos apie televizoriaus tvirtinimą prie sienos.

Norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą.

Vienetai: mm

Modelio pavadinimas	Rodyti matmenys		Ekrano išmatavimas iki centro		Tvirtinimo ilgis
	a	b	c	d	e
					Standartinis tvirtinimas	Kompaktiškas tvirtinimas
KD-85XG85□□	1909	1097	251	803	142	100
KD-75XG87□□ KD-75XG85□□	1673	963		107	595	116
KD-65XG87□□ KD-65XG85□□	1450	836	99		523	115
KD-55XG87□□ KD-55XG85□□	1231	713	106		468	115

Pastaba

• Atsižvelgiant į montažą, lentelėje nurodyti skaičiai gali šiek tiek skirtis.
• Televizorių pritvirtinus prie sienos, viršutinė jo dalis šiek tiek pasvyra į priekį.

Palikite tinkamą tarpą tarp TV ir lubų bei išsikišusių sienos dalių, kaip parodyta apačioje.

Vienetai: mm

• Siekdami užtikrinti tinkamą ventiliaciją ir neleisti kauptis nešvarumams arba dulkėms:
• nedėkite televizoriaus ant plokščios vietos, netvirtinkite apversto, atbulai arba įkyriai;
• nedėkite televizoriaus ant lentynos, kilimėlio, lovos arba į spintą;

neuždengkite televizoriaus audiniu, pvz., užuolaidomis, arba tokiais daiktais kaip laikraščiai ir pan.; - nemontuokite televizoriaus kaip parodyta apačioje.

Oro cirkuliacija užblokuota.

Pastaba

• Jei norite kabelius nutiesti sienoje, padarykite sienoje angą ir prieš montuodami kabelius įkiškite ją. Kad kabeliai nebūtų suspausti, angą padarykite už pagrindo (20) A, pagrindo adapterio 1 ir tarpiklio (20) E, tarpiklio (60) K perimetro ribų.

2 Pasirinkite tvirtinimo prie sienos būdą. Atstumą tarp TV galinės pusės ir sienos reikia pasirinkti, kaip nurodyta toliau.

2-a Standartinis tvirtinimas 2-b Kompaktiškas tvirtinimas

Žr. į 1 veiksmo lentelę.

ĮSPĖJIMAS

Kai pasirenkamas 2-b variantas, prieiga prie gale esančių išvadų tampa ribota.

3 Noredami sužinoti apie pagrindo adapterio tvirtinimo vietą, žr. lentelę toliau. Jeigu pasirinkote 2-b būdą, šį veiksmą praleiskite.

Modelio pavadinimas	Kabliuko vieta
KD-85XG85□□KD-75XG87□□KD-75XG85□□	a
KD-65XG87□□KD-65XG85□□KD-55XG87□□KD-55XG85□□	b

Pagrindo adapterį ①, naudodami sraigtą (PSW 4x10) ②, pritvirtinkite prie pagrindo (20) ④, jeigu pasirinkote 2-a montavimo būdą.

4 Nustatykite sraigtu vietas, kur montuosite pagrindą (20) A.

Žr. 18 psl. pateiktus techninius duomenis.

Jei pasirinkote 2-a būdą, naudokitės skylių, esančių pagrindo adapteryje ①, vietomis.

ĮSPĖJIMAS

Siena, ant kurios bus kabinamas TV, turėtų būti pakankamai tvirta, kad išlaikytų bent keturis kartus didesnį svorį nei TV (norėdami sužinoti televizoriaus svorį, žr. jo naudojimo vadovą).

Nustatykite sienos, ant kurios bus kabinamas TV, tvirtumą. Jei reikia, pakankamai sutvirtinkite sieną.

Pagrindo montavimas prie sienos

• Naudokite keturis ar daugiau 8 mm skersmens arba atitinkamus sraigtus (nepridedami).
• Keturis sraigtus prakiškite per pagrindo adapteryje ① esančias angas ir sujunkite su pagrindu (20) A (tik 2-a).
• Sumontuokite pagrindą (20) A horizontaliai ant sienos.

Pasiruošimas tvirtinti TV

Nustatymo vadove peržiūrėkite, kaip montuoti stovą.

KD-85/75XG85□□,

KD-75XG87□□

1 Pažymėkite montavimo vietą ant sienos.

• Naudokite, pvz., maskuojamąją juostą (nepateikiama), televizoriaus vietai pažymėti šalia pagrindo arba pagrindo adapterio. Žr. kitą lentelę.

Vienetai: mm

Modelio pavadinimas	Žyméjimo ilgis			Ekrano išmatavimas iki centro
	a	b	c	d
KD-85XG85☐☐	1909	683	200	251
KD-75XG87☐☐	1673	468	200	107
KD-75XG85☐☐

2 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus užpakalinėje dalyje esančių lizdų.

4 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

5 Atjunkite ant stalo pastatomą stovą.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

KD-85XG85□□

KD-75XG87□□, KD-75XG85□□

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių.
• Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones.
• Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

KD-65/55XG87□□,

KD-65/55XG85□

1 Išsukite televizoriaus užpakalinėje dalyje esančius varžtus.

2 Pritvirtinkite prie sienos tvirtinamo laikiklio tvirtinimo dalis. Peržiūrėkite skyrių „Dalių patikrinimas“ - „Tiekiama kartu su SU-WL450“ 5 psl. ir patikrinkite tvirtinimo dalis.

Pastaba

Sraigtais gerai pritvirtinkite papildomas dalis. Kai naudojate elektrinį atsuktuvą, sukimo momentą nustatykite iki 1,5 N·m {15 kgf·cm}. - Panaudotas ar nepanaudotas dalis laikykite saugioje vietoje, jei jų prireiktų ateityje. Kad galėtumėte pasižiūrėti ateityje, išsaugokite šį vadovą.

Standartinis tvirtinimas (2-a)

Kompaktiškas tvirtinimas (2-b)

Pastaba

• Jei naudosite šį tvirtinimo būdą, negalėsite naudoti kai kurių televizoriaus užpakalinėje dalyje esančių lizdų.

3 Prijunkite prie TV reikiamą (-us) kabelį (-ius).

Kabelius prijunkite prieš tvirtindami TV prie sienos. Kai TV bus pritvirtintas, kabelių prijungti nebegalėsite.

Žr. kartu su televizoriumi tiekiamą Nuorodinį vadovą.

Pastaba

• Kabelio tiesimą per sieną patikėkite licencijuotam atstovui. Prieš montuodami įrenginį ant sienos, suriškite laidus, kad ant jų neužliptumėte.

4 Atjunkite ant stalo pastatomą stovą nuo televizoriaus.

• Ant stalo pastatomą stovą nuimkite po vieną dalį. Tvirtai laikykite ant stalo pastatomą stovą dviem rankomis, kol kiti žmonės kelia televizorių.

• Pakartokite ankstesnį veiksmą ir nuimkite kitą ant stalo pastatomo stovo dalį.

Pastaba

Ant stalo pastatomam stovui nuimti reikia trijų arba daugiau žmonių. Nuimdami ant stalo pastatomą stovą nuo televizoriaus nenaudokite per daug jėgos, nes TV komplektas gali nukristi, ir dėl to gali būti sužalotas žmogus arba fiziškai sugadintas televizorius. Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumėte televizoriaus. Būkite atsargūs keldami televizorių, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir sužeisti žmones. - Atsargiai nuimkite ant stalo pastatomą stovą nuo televizoriaus, kad jis nenuvirstų ir nesugadintų televizoriaus, kuris yra ant jo uždėtas, paviršiaus.

TV tvirtinimas prie sienos

KD-85/75XG85□□, KD-75XG87□□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.). Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą ar pagrindo adapterį.

Pastaba

• Saugiai laikykite televizorių abiem rankomis ir užtikrinkite, kad televizoriaus diržas F ir apatinė dalis suvyniota maskavimo juosta.
• Neškite televizorių trise, ir dar reikalingas prieš televizorių einantis žmogus, kuris vadovautų kitiems ir pakoreguotų padėtį.

Būkite labai atsargūs montuodami televizorių ant sienos, ypač turi saugotis žmogus, kuris palaiko televizorių iš apačios, nes televizoriaus komplektas gali nukristi ir smarkiai ar net mirtinai sužeisti.

2 Televizoriaus montavimas ant pagrindo ar pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas, įsitikindami, kad televizorius nekrenta.

• Sumontavę televizorių ant sienos, nuplėškite maskuojamąją juostą, pvz., nuo sienos.

2-a

2-b

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą sraigtą (nepridėtas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

KD-65/55XG87□□

KD-65/55XG85□

1 Televizoriaus pakėlimas.

• Dėl skriemulių (B), ant kurių kabinamas pagrindas arba pagrindo adapteris, vietos žr. 3 etapo lentelę skyriuje "Montavimo vietos pasirinkimas" (7 psl.).
• Kai laikote televizorių, įsitikinkite, kad televizoriaus nugarėlė liečia pagrindą arba pagrindo adapterį.

Pastaba

Tvirtai laikykite televizorių dviem rankom.

2 Televizoriaus montavimas ant pagrindo arba pagrindo adapterio.

• Atsargiai leiskite televizorių ir prie televizoriaus nugarėlės pritvirtintus skriemulius ⑧ pakabinkite ant pagrindo arba pagrindo adapterio. Kabindami įsitikinkite, kad tinkama angų forma.
• Sumontavę TV ant sienos, įsitikinkite, kad skriemuliai (B) tvirtai užfiksuoti pagrinde arba ant pagrindo adapterio.
• Lėtai atleiskite abi rankas įsitikindami, kad televizorius nekrenta.

2-a

2-b

↓

↓

ĮSPĖJIMAS

Užtikrinkite, kad nešamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

3 TV apačios apsauga nuo pakrypimo.

• Paimkite diržą (F) ir tvirtai pritvirtinkite prie sienos.

• Naudokite 5 mm skersmens arba atitinkamą varžtą (nepridedamas).

Pastaba

Pabandykite nestipriai patraukti TV apačią tiesiai į save, kad įsitikintumėte, jog jis nejuda. Jei TV nors kiek juda, jis nėra teisingai pritvirtintas ir diržą F reikia gerai pritvirtinti iš naujo.

Montavimo darbų užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Skriemuliai (B) tvirtai kabo ant pagrindo arba pagrindo adapterio.
• Ar laidai ir kabeliai nėra susisukę ar suspausti.
• Ar diržas F yra sandarus, be plyšių.

ĮSPĖJIMAS

• Neteisingai nutiesus KS maitinimo laidą ar kitus kabelius, galima patirti elektros smūgį, įvykus trumpajam jungimui. Dėl saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksčiau aprašytąją procedūrą atlikite atvirkščia tvarka.

ĮSPĖJIMAS

Užtikrinkite, kad nuimamą televizorių laikytų ne mažiau nei du asmenys (trys ar daugiau asmenų, jei TV komplektas yra 75 colių ar didesnis).

Techniniai duomenys

Matmenys: (apytiksl.) [mm]

a: 400

b: 300

c: 200

d: 100

e: 80

f: 480

g: 100

h1: 20 (2-b atvejis)

h2: 60 (2-a atvejis)

Svoris (tik pagrindo): (apytiksl.) [kg]

0,8

Dizainas ir techniniai duomenys gali būti keičiami be įspėjimo.

Palaikomi modeliai:

KD-85XG85□□*/75XG87□□*/75XG85□□*/65XG87□□*/ 65XG85□□*/55XG87□□*/55XG85□□*
