Τύπος προϊόντος	Ασύρματο κρουστικό τρυπάνι
Μάρκα	WORX
Μοντέλο	WX283.9
Ονομαστική τάση	12 V
Ταχύτητα χωρίς φορτίο (κατσαβίδι)	0-600 σ.α.λ.
Ταχύτητα χωρίς φορτίο (τρύπα/κρούση)	0-2200 σ.α.λ.
Συχνότητα κρούσεων	0-3000 κρούσεις/λεπτό
Μέγιστη ροπή (κρούση)	100 Nm
Μέγιστη ροπή (τρύπημα)	15 Nm
Ρύθμιση ροπής	22 θέσεις
Ικανότητα διάτρησης ξύλου	20 mm
Ικανότητα διάτρησης χάλυβα	8 mm
Τσοκ	Εξάγωνο 6,35 mm + χωρίς κλειδί 10 mm αφαιρούμενο
Βάρος	1,2 kg
Στάθμη ηχητικής πίεσης	80,9 dB(A)
Στάθμη ηχητικής ισχύος	91,9 dB(A)
Τιμή δόνησης	3,74 m/s²
Τύπος μπαταρίας	Li-ion 1,3 Ah
Χρόνος φόρτισης	3 έως 5 ώρες
Φωτισμός	Ενσωματωμένο LED (ένδειξη χωρητικότητας)
Λειτουργίες	Κατσαβίδι, τρύπημα, κρούση
Προστασία	Υπερφόρτωση, θερμοκρασία, βαθιά εκφόρτιση
Συντήρηση	Καθαρισμός με στεγνό πανί

Συχνές ερωτήσεις - WX283.9 WORX

Πώς να φορτίσετε την μπαταρία του τρυπανιού WORX WX283.9;

Χρησιμοποιήστε μόνο τον παρεχόμενο φορτιστή. Η θερμοκρασία φόρτισης πρέπει να είναι μεταξύ 0°C και 30°C (ιδανικά 18-24°C). Η πρώτη φόρτιση μετά από παρατεταμένη αποθήκευση φτάνει μόνο περίπου 60%· μετά από μερικούς κύκλους, επιστρέφει στο 100%. Μην φορτίζετε μια κατεστραμμένη ή ζεστή μπαταρία.

Τι να κάνετε αν η μπαταρία δεν φορτίζει;

Βεβαιωθείτε ότι η μπαταρία δεν είναι πολύ ζεστή (μετά από έντονη χρήση): αφήστε την να κρυώσει πριν τη φόρτιση. Βεβαιωθείτε ότι η θερμοκρασία περιβάλλοντος είναι μεταξύ 0°C και 30°C. Εάν το πρόβλημα επιμένει, αντικαταστήστε την μπαταρία με ένα γνήσιο ανταλλακτικό WORX.

Πώς να χρησιμοποιήσετε τη λειτουργία κρούσης;

Σύρετε τον επιλογέα λειτουργίας (9) στο σύμβολο σφυριού (απεικονίζεται με ένα σφυρί). Αυτή η λειτουργία προορίζεται για διάτρηση σε τοιχοποιία και σκυρόδεμα. Χρησιμοποιήστε τρυπάνια καρβιδίου βολφραμίου. Μην πιέζετε το εργαλείο.

Πώς να αλλάξετε την ταχύτητα περιστροφής;

Το τρυπάνι διαθέτει κιβώτιο δύο ταχυτήτων. Χρησιμοποιήστε τον επιλογέα λειτουργίας (9): χαμηλή θέση (0-600 σ.α.λ.) για περισσότερη ροπή, υψηλή θέση (0-2200 σ.α.λ.) για περισσότερη ταχύτητα. Μην αλλάζετε ποτέ ταχύτητα όταν το τσοκ περιστρέφεται.

Πώς να ρυθμίσετε τη ροπή σύσφιξης;

Γυρίστε τον δακτύλιο ρύθμισης ροπής (που βρίσκεται πίσω από το τσοκ) στον επιθυμητό αριθμό (1 έως 22). Οι χαμηλές τιμές (1-4) είναι κατάλληλες για μικρές βίδες, οι υψηλές τιμές (20-22) για μεγάλες βίδες ή διάτρηση. Στη λειτουργία διάτρησης ή κρούσης, ευθυγραμμίστε σε οποιαδήποτε ρύθμιση ροπής.

Τι να κάνετε αν το τσοκ δεν σφίγγει σωστά;

Τραβήξτε το τσοκ προς τα εμπρός, τοποθετήστε το τρυπάνι εντελώς, μετά αφήστε το τσοκ. Βεβαιωθείτε ότι το τρυπάνι είναι κεντραρισμένο ανάμεσα στις σιαγόνες. Για ένα τσοκ χωρίς κλειδί, ανοίξτε τον μπροστινό δακτύλιο περιστρέφοντας, εισαγάγετε το εργαλείο και μετά σφίξτε σταθερά περιστρέφοντας το μπροστινό τμήμα προς την αντίθετη κατεύθυνση.

Πώς να καθαρίσετε και να συντηρήσετε το τρυπάνι;

Χρησιμοποιήστε ένα στεγνό πανί για να καθαρίσετε το εργαλείο. Μη χρησιμοποιείτε ποτέ νερό ή χημικά καθαριστικά. Διατηρείτε τις σχισμές εξαερισμού καθαρές και το εργαλείο σε ξηρό μέρος. Δεν απαιτείται λίπανση ή ανταλλακτικά που μπορούν να επισκευαστούν από τον χρήστη.

Μπορώ να χρησιμοποιήσω αξεσουάρ που δεν παρέχονται με το εργαλείο;

Συνιστάται η χρήση αξεσουάρ καλής ποιότητας γνωστών εμπορικών σημάτων, που αγοράζονται από τον αντιπρόσωπο της μηχανής. Χρησιμοποιήστε ακονισμένα τρυπάνια σε καλή κατάσταση. Για διάτρηση μετάλλου, χρησιμοποιήστε τρυπάνια HSS· για τοιχοποιία, τρυπάνια καρβιδίου βολφραμίου.

Τι να κάνετε αν το εργαλείο σταματήσει απότομα κατά τη χρήση;

Αυτό μπορεί να οφείλεται σε προστασία υπερφόρτωσης. Απελευθερώστε την πίεση στο εργαλείο και αφήστε το να κρυώσει για περίπου 30 δευτερόλεπτα λειτουργώντας χωρίς φορτίο στη μέγιστη ταχύτητα. Εάν η μπαταρία είναι πολύ ζεστή (πάνω από 75°C), τα ηλεκτρονικά σταματούν το εργαλείο μέχρι να κρυώσει.

Πώς να ανακυκλώσετε τη χρησιμοποιημένη μπαταρία;

Αποφορτίστε πλήρως την μπαταρία χρησιμοποιώντας το εργαλείο. Στη συνέχεια, αφαιρέστε την από τη μηχανή και καλύψτε τις συνδέσεις με παχιά μονωτική ταινία για να αποφύγετε βραχυκυκλώματα. Απορρίψτε την σε τοπικό σημείο συλλογής ή κέντρο ανακύκλωσης σύμφωνα με τους περιβαλλοντικούς κανονισμούς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX283.9 WORX

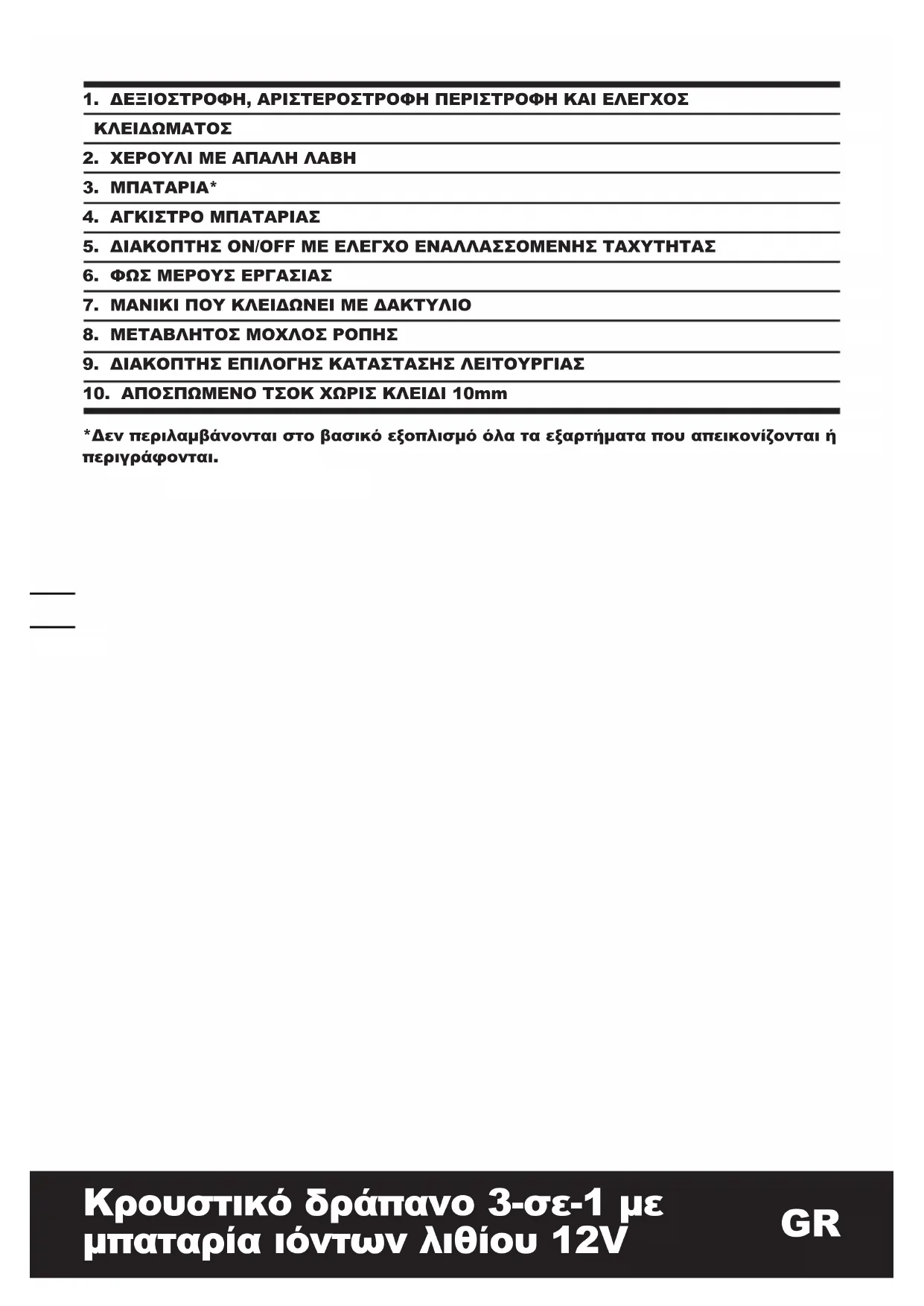

1. ΔΕΞΙΟΣΤΡΟΦΗ, ΑΡΙΣΤΕΡΟΣΤΡΟΦΗ ΠΕΡΙΣΤΡΟΦΗ ΚΑΙ ΕΛΕΓΧΟΣ

ΚΛΕΙΔΩΜΑΤΟΣ

1. ХЕРОУЛИ МЕ АПАЛН ЛАВН

2. ΜΠΑΤΑΡΙΑ*

3. ΑΓΚΙΣΤΡΟ ΜΠΑΤΑΡΙΑΣ

4. ΔΙΑΚΟΠΤΗΣ ΟΝ/ΟFF ΜΕ ΕΛΕΓΧΟ ΕΝΑΛΛΑΣΣΟΜΕΝΗΣ ΤΑΧΥΤΗΤΑΣ

5. ΦΩΣ ΜΕΡΟΥΣ ΕΡΓΑΣΙΑΣ

6. MANIKI ΠΟΥ ΚΛΕΙΔΩΝΕΙ ΜΕ ΔΑΚΤΥΛΙΟ

7. ΜΕΤΑΒΛΗΤΟΣ ΜΟΧΛΟΣ ΡΟΠΗΣ

8. ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΗΣ ΚΑΤΑΣΤΑΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

9. ΑΠΟΣΠΩΜΕΝΟ ΤΣΟΚ ΧΩΡΙΣ ΚΛΕΙΔΙ 10mm

*Δεν περιλαμβάνονται στο βασικό εξοπλισμό όλα τα εξαρτήματα που απεικονίζονται ή περιγράφονται.

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ

Τύπος WX283 WX283.3 WX283.9 (280\~289-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Ασύρματος οδηγός σύγκρουσης)

Βολτ 12V
Ταχύτητα χωρίς φορτίο	κατσαβιδιού 0-600/min
	Τρύπημα (Lo-Hi) 0-600/ 0-2200/min
	οδηγός σύγκρουσης 0-2200/min
Συχνότητα κρούσης 0-3000 /min
Μέγιστη ροπή	οδηγός σύγκρουσης 100 N.m
	τρύπημα 15 N.m
Ενεργοποίηση ροπής 22
Μέγιστη δυνατότητα διάτρησης	Ξύλο 20mm
	Ατσάλι 8mm
Τσοκ Εξαγωνικό τσοκ: 6.35mm (1/4")
Βάρος	1.2kg

ΠΛΗΡΟΦΟΡΙΕΣ ΘΟΡΥΒΟΥ

Μετρημένη ηχητική πίεση	L_pA :80.9dB(A)
Μετρημένη ηχητική δύναμη	L_wA :91.9dB(A)
K_pA & K_wA	3.0dB(A)
Φοράτε προστατευτικά για τα αυτιά όταν η ηχητική πίεση είναι πάνω από	80dB(A)

ΠΛΗΡΟΦΟΡΙΕΣ ΚΡΑΔΑΣΜΩΝ

Συνολικές τιμές κραδασμών σύμφωνα κατά EN 60745:
Τυπική μετρημένη δόνηση	Τιμή εκπομπής κραδασμών a_h = 3.74m/s^2
	ΑβεβαιότηταK = 1.5m/s2

ΠΡΟΣΟΧΗ: Η τιμή εκπομπής κραδασμών κατά τη διάρκεια της ενεργούς χρήσης του εργαλείου ενδέχεται να διαφέρει από την τιμή που αναφέρεται ανάλογα με τους τρόπους με τους οποίους

χρησιμοποιείται το εργαλείο, ανάλογα με τα ακόλουθα παραδείγματα και άλλες μεταβλητές στον τρόπο χρήσης του εργαλείου:

Πώς χρησιμοποιείται το εργαλείο και τα υλικά που είναι τα αντικείμενα κοπής ή διάτρησης.

Αν το εργαλείο βρίσκεται σε καλή κατάσταση και συντηρείται σωστά.

Αν χρησιμοποιείται το κατάλληλο εξάρτημα για το εργαλείο και αν είναι αιχμηρό και σε καλή κατάσταση.

Αν χρησιμοποιείται το εργαλείο όπως έχει προδιαγραφεί από το σχεδιασμό του και τις παρούσες οδηγίες.

Το εργαλείο αυτό ενδέχεται να προκαλέσει σύνδρομο κραδασμού χεριού-βραχίονα εάν η χρήση του δεν ελέγχεται σωστά.

ΠΡΟΣΟΧΗ: Για να υπάρχει ακρίβεια, η εκτίμηση του επιπέδου έκθεσης σε πραγματικές

συνθήκες χρήσης πρέπει να λάβει επίσης υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τις φορές που το εργαλείο απενεργοποιείται καθώς και όταν λειτουργεί σε κενό αλλά δεν κάνει πραγματικά την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης μέσα στη συνολική περίοδο λειτουργίας.

Βοήθεια στην ελαχιστοποίηση του κινδύνου έκθεσης σε κραδασμούς.

Να χρησιμοποιείτε ΠΑΝΤΑ αιχμηρά κοπίδια, τρυπάνια και λεπίδες.

Να συντηρείτε το εργαλείο σύμφωνα με τις παρούσες οδηγίες και να το διατηρείτε καλά γρασαρισμένο (εκεί που ισχύει).

Εάν το εργαλείο πρόκειται να χρησιμοποιείται τακτικά τότε επενδύστε σε αξεσουάρ κατά των κραδασμών.

Να αποφεύγετε τη χρήση εργαλείων σε θερμοκρασίες 10°C ή χαμηλότερες.

Σχεδιάστε το πρόγραμμα της εργασίας σας έτσι ώστε να διαμοιράσετε τη χρήση εργαλείων υψηλών κραδασμών μέσα σε μερικές μέρες.

ΑΞΕΣΟΥΑΡ

	WX283 WX	283.3 WX283.9
Σέτ μπαταριών1.3 Ah Li-Ion	1 1 /
Φόρτιση	3-5ώρα 30λεπτό /
2” μύτες κατσαβιδιού	2 2 2
Τμήματα διάτρησης με εξάγωνο κορμό	2 2 2
Αποσπώμενο τσοκ χωρίς κλειδί 10mm	1 1 1

Προτείνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τα τρυπάνια σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.

ΕΠΙΠΛΕΟΝ ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟΝ ΑΣΥΡΜΑΤΟ ΟΔΗΓΟ ΣΥΓΚΡΟΥΣΗΣ ΣΑΣ

1. Αφαιρέστε τη μπαταρία από τον οδηγό σύγκρουσης πριν να πραγματοποιήσετε ρυθμίσεις.
2. Μην το αφήνετε εκτεθειμένο σε βροχή ή νερό.
3. Μην αποθηκεύετε την μπαταρία σε θερμοκρασίες άνω των 40°C.
4. Πάντα να φορτίζετε την μπαταρία σε θερμοκρασίες μεταξύ 0°C και 30°C. Ιδανική θερμοκρασία φόρτισης είναι μεταξύ 18°C και 24°C.
5. Χρησιμοποιείτε τον φορτιστή και την μπαταρία που ήταν με το εργαλείο και όχι άλλους.
6. Μην αφήνετε μεταλλικά πράγματα να έρθουν σε επαφή με τις συνδέσεις της μπαταρίας (βίδες/ καρφιά)
7. Μην επιχειρήσετε αποτέφρωση της μπαταρίας, μπορεί να εκραγεί.
8. Μην φορτίζετε φθαρμένες μπαταρίες.
9. Αντικαταστήστε κάθε φθαρμένο καλώδιο στον φορτιστή σας.
10. Αποσυνδέστε τον φορτιστή από την πρίζα πριν βάλετε ή βγάλετε από αυτόν την μπαταρία.
11. Η μπαταρία και ο φορτιστής θα ζεσταθούν κατά την διάρκεια της φόρτισης, αυτό είναι φυσικό.
12. Όταν δεν είναι σε χρήση, αφαιρείτε την φορτισμένη μπαταρία από τον φορτιστή.
13. Πάντα να αφαιρείτε την μπαταρία από τον φορτιστή όταν τελειώσει η διαδικασία φόρτισης.
14. Ο οδηγός σύγκρουσής σας και η μπαταρία θα ζεσταθούν κατά τη διάρκεια της εργασίας, αυτό είναι φυσιολογικό.
15. Μην πετάτε τις μπαταρίες στην φωτιά ή στα σκουπίδια. Επιστρέψτε τις χαλασμένες μπαταρίες στα τοπικά κέντρα ανακύκλωσης.
16. Φοράτε ωτοασπίδες με τον ασύρματο οδηγό σύγκρουσης. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

17. Τα αξεσουάρ και τα μεταλλικά μέρη μπορεί να ζεσταθούν πολύ.

18. Κρατάτε το εργαλείο από μονωμένες επιφάνειες όταν πραγματοποιείτε μια εργασία κοπής όπου το εργαλείο μπορεί να έρθει σε επαφή με κρυμμένα καλώδια. Επαφή με ηλεκτρικό καλώδιο θα περάσει ρεύμα στα μεταλλικά μέρη του εργαλείου και θα τινάξει τον χρήστη.

ΠΡΟΣΟΧΗ: Αν μικρή ποσότητα ηλεκτρολύτη στάξει από την μπαταρία κάτω από ακραίες θερμοκρασίες ή μετά από σκληρή χρήση, τότε ξεπλύνετε αμέσως το δέρμα σας και τα χέρια σας χρησιμοποιώντας καθαρό νερό. Για επαφή με τα μάτια, ξεβγάλετε καλά με καθαρό νερό και ζητήστε αμέσως ιατρική περίθαλψη.

Προειδοποιήσεις για το φορτιστή:

1. Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών προσεκτικά.
2. Ο φορτιστής είναι για εσωτερική χρήση μόνο. Μην το αφήνετε εκτεθειμένο σε βροχή ή νερό.
3. Μην φορτίζετε μη επαναφορτιζόμενες μπαταρίες.

ΣΥΜΒΟΛΑ ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

Για περιορισμό των κινδύνων τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών

Προσοχή

Φοράτε προστατευτικά για τα μάτια

Φοράτε προστατευτικά για τα αυτιά

Φοράτε μάσκα για την σκόνη

Εσωτερική χρήση μόνο

Μην το αφήνετε σε βροχή ή νερό

Μην καεί

Μην πετάτε τις μπαταρίες. Επιστρέψτε τις άδειεςμπαταρίες στο τοπικόκέντρο ανακύκλωσης

Li

Πάντα φορτίζετε την μπαταρίαμεταξύ θερμοκρασιών 0°C και 30°C

ΣΗΜΕΙΩΣΗ: Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών εκτικά.

ΧΡΗΣΗ ΣΥΜ3ΩΝΑ ΜΕ ΤΟΝ ΠΡΟΟΡΙΣΜΟ

Το εργαλείο αυτό προορίζεται για να σφίγγετε και να χαλαρώνετε τις βίδες, τα παξιμάδια και διάφορους κοχλιωτούς συνδετήρες.

ΠΡΙΝ ΝΑ ΤΟ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ A) PİLLERİN ŞARJ EDİLMESİ

Ο φορτιστής της μπαταρίας που παρέχεται ταιριάζει με τη μπαταρία Li-ion που είναι εγκαταστημένη στο μηχάνημα. Μη χρησιμοποιήσετε άλλο φορτιστή μπαταρίας. Η μπαταρία Li-ion προστατεύεται από την πλήρη αποφόρτιση. Όταν έχει τελειώσει η μπαταρία, το μηχάνημα σβήνει μέσω ενός προστατευτικού κυκλώματος: Η θήκη του εργαλείου σταματάει να περιστρέφεται.

Σε ζεστό περιβάλλον ή μετά από βαριά χρήση, η μπαταρία μπορεί να είναι πολύ ζεστή για να φορτιστεί. Αφήστε τη μπαταρία να κρυώσει πριν να τη φορτίσετε.

Όταν η μπαταρία φορτίζει για πρώτη φορά μετά από μεγάλο διάστημα που δεν έχει χρησιμοποιηθεί, θα δεχτεί μόνο γύρω στο 60% του φορτίου. Όμως, μετά από αρκετούς κύκλους φόρτισης και αποφόρτισης η μπαταρία θα δέχεται 100% φορτίου.

B) BΓAZONTAΣ Ή BAZONTAΣ MIA ΜΠΑΤΑΡΙΑ (Εικ. Α)

Πιέστε το μάνδαλο της μπαταρίας και αφαιρέστε τη από το δράπανο. Μετά την επαναφόρτιση, ολισθήστε τη μπαταρία μέσα στη θύρα της μπαταρίας, στο δράπανο. Ένα απλό σπρώξιμο, με ελαφριά πίεση, είναι αρκετό.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

1. ΤΟΠΟΘΕΤΗΣΗ/ΑΦΑΙΡΕΣΗ ΜΙΑΣ ΘΗΚΗΣ ΜΥΤΩΝ, ΥΠΟΔΟΧΗ Ή ΜΥΤΗ ΚΑΤΣΑΒΙΔΙΟΥ (Εικ. Β)

Τραβήξτε το μανίκι που κλειδώνει με δακτύλιο μπροστά. Τοποθετήστε τελείως τη μύτη που θέλετε στο κλειδί μέχρι να σταματήσει και αφήστε το μανίκι που κλειδώνει με δακτύλιο. Τραβήξτε το μανίκι που κλειδώνει με δακτύλιο (7) μπροστά. Βγάλτε το εργαλείο από το κλειδί

και απελευθερώστε το μανίκι που κλειδώνει με δακτύλιο.

2. ΔΙΑΚΟΠΤΗΣ ΟΝ/ΟFF (Εικ. C)

Πιέστε για να ξεκινήσει και αφήστε για να σταματήσει το δράπανό σας. Ο διακόπτης on/off είναι εφοδιασμένος με ένα σύστημα φρένου που σταματάει το τσοκ αμέσως αν αφήσετε γρήγορα τον διακόπτη.

Είναι επίσης ένας διακόπτης μεταβλητής ταχύτητας που προσφέρει υψηλότερη ταχύτητα και ροπή με αυξημένη πίεση σκανδάλης. Η ταχύτητα ελέγχεται από την πίεση στον διακόπτη λειτουργίας.

ΠΡΟΣΟΧΗ: Μην το λειτουργείτε για μεγάλο χρονικό διάστημα σε μικρή ταχύτητα γιατί θα ανεβάσει θερμοκρασία εσωτερικά.

3. ΚΛΕΙΔΩΜΑ ΔΙΑΚΟΠΤΗ

Ο διακόπτης λειτουργίας μπορεί να κλειδωθεί στην θέση OFF. Αυτό βοηθάει να μειωθεί η πιθανότητα κατά λάθος εκκίνησης όταν δεν χρησιμοποιείται. Για να κλειδώσετε τον διακόπτη λειτουργίας, βάλτε τον διακόπτη επιλογής περιστροφής στην κεντρική θέση.

4. ΜΕΤΑΒΛΗΤΗ ΠΕΡΙΣΤΡΟΦΗ (Εικ. Ρ)

Για διάτρηση και βίδωμα χρησιμοποιήστε την δεξιόστροφη περιστροφή που συμβολίζεται με ένα βέλος « « (ο μοχλός είναι προς τα αριστερά). Χρησιμοποιείτε την αριστερόστροφη περιστροφή που συμβολίζεται με ένα βέλος « » (ο μοχλός είναι προς τα δεξιά) μόνο για να αφαιρέσετε βίδες ή να ελευθερώσετε ένα κολλημένο τρυπάνι.

ΠΡΟΣΟΧΗ: Μην αλλάζετε κατεύθυνση περιστροφής όταν TO TOOK Περιστρέφεται, Περιμένετε VA σταματήσει πρώτα!

5. PYOMIZEIΣ TΣOK (Eik. D)

Το αποσπώμενο τσοκ συνιστάται για χρήση στη λειτουργία τρυπανιού.

Συγκρατήστε το πίσω κέλυφος του ταχυτσόκ και γυρίστε το μπροστινό κέλυφος με κατεύθυνση, μέχρι να μπορέσετε να τοποθετήσετε το εργαλείο. Βάλτε το τρυπάνι ανάμεσα στα σαγόνια του τσοκ και περιστρέψτε το μπροστινό τμήμα στην αντίθετη κατεύθυνση. Σιγουρευτείτε ότι το τρυπάνι είναι στο κέντρο των σαγονιών. Τέλος, απότομα περιστρέψτε το μπροστινό μέρος του τσοκ σε αντίθετες κατευθύνσεις. Το τρυπάνι τώρα είναι πιασμένο στο τσοκ.

6. ΦΩΣ ΜΕΡΟΥΣ ΕΡΓΑΣΙΑΣ

Για να ανάψετε το φως απλά πατήστε το διακόπτη ενεργοποίησης/απενεργοποίησης. Όταν αφήσετε το διακόπτη ενεργοποίησης/απενεργοποίησης, το φως θα σβήσει.

Φωτισμός LED που αυξάνει την ορατότητα, ιδανικός για σκοτεινές ή κλειστές περιοχές. Η λυχνία LED αποτελεί επίσης ένδειξη της χωρητικότητας της μπαταρίας. Θα αρχίσει να αναβοσβήνει όταν πέσει το φορτίο.

7. ΔΙΑΚΟΠΤΗΣ ΕΠΙΛΟΓΗΣ ΚΑΤΑΣΤΑΣΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

Η λειτουργία του κιβωτίου ταχυτήτων για την κάθε εφαρμογή ρυθμίζεται με το διακόπτη επιλογής κατάστασης λειτουργίας (9). Για εναλλαγή μεταξύ των λειτουργιών σύρετε τον διακόπτη επιλογής τρόπου λειτουργίας (9) στην κατάσταση λειτουργίας της επιλογής σας ως εξής:

	Κατσαβιδιού (εικ. Ε1)
	Τρύπημα (εικ. Ε2)
	Οδηγός σύγκρουσης (εικ. Ε3)

ΠΡΟΣΟΧΗ: Όταν χρησιμοποιείτε τον μοχλό αλλαγής δράσης λειτουργίας, χρησιμοποιείτε μόνο όταν το εργαλείο είναι σταματημένο. Αλλά όταν ο μοχλός δεν μετακινείται εύκολα, τραβήχτε την σκανδάλη διακόπτη ελαφρά να περιστρέψτε τον αξονίσκο και μετά μετακινείστε τον μοχλό.

ΚΑΤΣΑΒΙΔΙΟΥ

Σύρετε το διακόπτη επιλογής τρόπου λειτουργίας (9) στην ένδειξη “ 📄”.

Η ροπή ρυθμίζεται περιστρέφοντας το δαχτυλίδι ρύθμισης ροπής (Εικ. Τ). Η ροπή είναι μεγαλύτερη όταν το δαχτυλίδι ρύθμισης ροπής είναι σε μεγαλύτερο επίπεδο. Η ροπή είναι μικρότερη όταν το δαχτυλίδι ρύθμισης ροπής είναι σε μικρότερο επίπεδο.

Κάντε τις ρυθμίσεις ως εξής:

1 - 4 Για βίδωμα μικρών βιδών
5 - 9 Για βίδωμα σε μαλακό υλικό
10 - 14	Για βίδωμα σε μαλακό και σκληρό υλικό
15 - 19 Για βίδωμα σε σκληρό ξύλο
20 - 22 Για βίδωμα μεγαλύτερων βιδών

ТР'УПНМА

Σύρετε το διακόπτη επιλογής τρόπου λειτουργίας (9) στην ένδειξη “ 📄️” ” 📄 δακτύλιος ρύθμισης μπορεί να ευθυγραμμιστεί σε οποιοδήποτε επίπεδο ροπής για αυτή τη λειτουργία. Το δράπανο έχει κιβώτιο γραναζιών δυο ταχυτήτων για διάτρηση και βίδωμα σε χαμηλές (σημάδι 📄️) υψηλές (σημάδι ) παχύτητες (ΕΙΚ. Ε2). Όταν χρησιμοποιείτε το δράπανο σε χαμηλό εύρος ταχύτητας, η ταχύτητα θα μειώνεται και το δράπανο θα έχει μεγαλύτερη δύναμη και ροπή. Όταν χρησιμοποιείτε το δράπανο στο υψηλό εύρος ταχυτήτων, η ταχύτητα θα αυξάνεται και το δράπανο θα έχει μικρότερη δύναμη και ροπή.

ΠΡΟΣΟΧΗ: Για να αποφύγετε ζημιά στα γρανάζια, πάντα να αφήνετε οκ να σταματήσει εντελώς πριν ξετε φορά περιστροφής ή ταχύτητα.

Κατά την διάτρηση σκληρής λείας επιφάνειας, χρησιμοποιήστε χαράξτε ένα σημάδι στο σημείο που θα γίνει η τρύπα. Αυτό θα αποτρέψει το τρυπάνι να γλιστρήσει όπως θα ξεκινάει. Κρατήστε το εργαλείο γερά και τοποθετήστε την άκρη του τρυπανιού στο σημείο που θα τρυπήσετε. Πιέστε τον διακόπτη για να ξεκινήσει το εργαλείο. Κινήστε το τρυπάνι μέσα στο υλικό, βάζοντας τόση δύναμη όση χρειάζεται για να συνεχίσει το τρυπάνι να κόβει. Μην πιέζετε υπερβολικά και μην ασκείτε πλαϊνή πίεση για να μεγαλώσετε την τρύπα.

Τρυπάνια με καρβίδια βολφραμίου πρέπει να χρησιμοποιούνται πάντα σιμέντο και μάρμαρο. Κατά την ηση σε μέταλλο, χρησιμοποιείτε HSS τρυπάνια σε καλή κατάσταση. α να χρησιμοποιείτε μαγνητική

υποδοχή μύτης όταν χρησιμοποιείτε κοντές μύτες κατσαβιδιού. Όταν βιδώνετε, βάλτε μια μικρή ποσότητα υγρού σαπουνιού στο σπείρωμα της βίδας για να διευκολύνετε το βίδωμα.

ΟΔΗΓΟΣ ΣΥΓΚΡΟΥΣΗΣ

Σύρετε το διακόπτη επιλογής τρόπου λειτουργίας (9) στην ένδειξη “ ”.

Ο δακτύλιος ρύθμισης μπορεί να ευθυγραμμιστεί σε οποιοδήποτε επίπεδο ροπής για αυτή τη λειτουργία.

8. ΑΝΑΚΥΚΛΩΣΗ ΤΩΝ ΑΔΕΙΩΝ ΜΠΑΤΑΡΙΩΝ

Για να διατηρήσουμε τις φυσικές πηγές ενέργειας, παρακαλούμε ανακυκλώνετε μπαταρίες. Αυτή η μπαταρία περιέχει

Li-ion. Αναφερθείτε στον τοπικό δήμο για πληροφορίες σχετικά με την ανακύκλωση. Αποφορτίστε την μπαταρία λειτουργώντας το δράπανο, μετά αφαιρέστε την μπαταρία από την υποδοχή του δράπανου και καλύψτε τις επαφές της μπαταρίας με μονωτική ταινία για να αποτρέψετε κάποιο μικρό ηλεκτρικό κύκλωμα. Μην προσπαθήσετε να διαχωρίσετε τα κομμάτια της μπαταρίας.

9. ΠΡΟΣΤΑΣΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ

Όταν υπερφορτώνεται, το μοτέρ διακόπτει τη λειτουργία του. Αφαιρέστε άμεσα το φορτίο από το μηχάνημα και αφήστε το να παγώσει για περίπου 30 δευτερόλεπτα, λειτουργώντας σε μέγιστη ταχύτητα χωρίς φορτίο.

10. ΠΡΟΣΤΑΣΙΑ ΑΠΔ ΥΠΕΡΦΔΡΤΩΣΗ ΣΕ ΕΞΑΡΤΗΣΗ ΑΠΔ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ

‘ταν το ηλεκτρικδ εργαλείοχρησιμοποιείται σύμφωνα με τον προορισμδ του τότε δεν υπάρ!ει κίνδυνδς υπερφδρτωσης. Σε περίπτωση πολύ ισ!υρής επιβάρυνσης, ή δταν υπερσκελιστεί η οριακή θερμοκασία των 75°C της μπαταρίας, το ηλεκτρονικδ σύστημα αποζευγνύει το ηλεκτρικτ εργαλείο, μέ!ρι η θερμοκρασία της μπαταρίας να μεταβεί πάλι στην εγκριμένη περιοχή της θερμοκρασίας λειτουργίας.

11. ΠΡΟΣΤΑΣΙΑ ΑΠΔ ΟΛΟΚΛΗΡΩΤΙΚΗ ΕΚΦΔΡΤΙΣΗ

Η μπαταρία ιδντων λιθίου προσταεύεται απδ

μια ολοκληρωτική εκφδρτιση από τη διάταξη «Discharging Protection System». ‘ταν αδειάσει η μπαταρία το ηλεκτρικδ εργαλείο αποζευγνύεται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται πλέον.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση.

Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Κρατάτε όλα τα σημεία που ελέγχουν την εργασία καθαρά από σκόνη. Αν δείτε κάποιες σπίθες μέσα στα σημεία εξαερισμού, είναι φυσικό και δεν θα βλάψουν το εργαλείο σας.

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε

να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Εμείς,

POSITEC Germany GmbH

ΔηλΩΝουμε ΌΤι Το ΠροϊόΝ,

Περιγραφή WORX Κρουστικό δράπανο 3-σε-1 με μπαταρία ιόντων λιθίου 12V

(280\~289-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Ασύρματος οδηγός σύγκρουσης)

Λειτουργία Σφίξιμο και χαλάρωση βιδών, παξιμαδιών με περιστροφικό μηχανισμό κρούσης

Συμμορφώνεται με τις παρακάτω Οδηγίες,:

Μηχανολογική Οδηγία 2006/42/EC

Οδηγία Ηλεκτρομαγνητικής Συμβατότητας

2004/108/EC

RoHS Oδηγία 2011/65/EU

Πρότυπα συμμόρφωσης:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο,

'Ovoμα: Russell Nicholson

Διεύθυνση: Positec Power Tools

POSITEC Διευθυντής Ποιότητας
