KÄYTTÖOHJE WX283.9 WORX

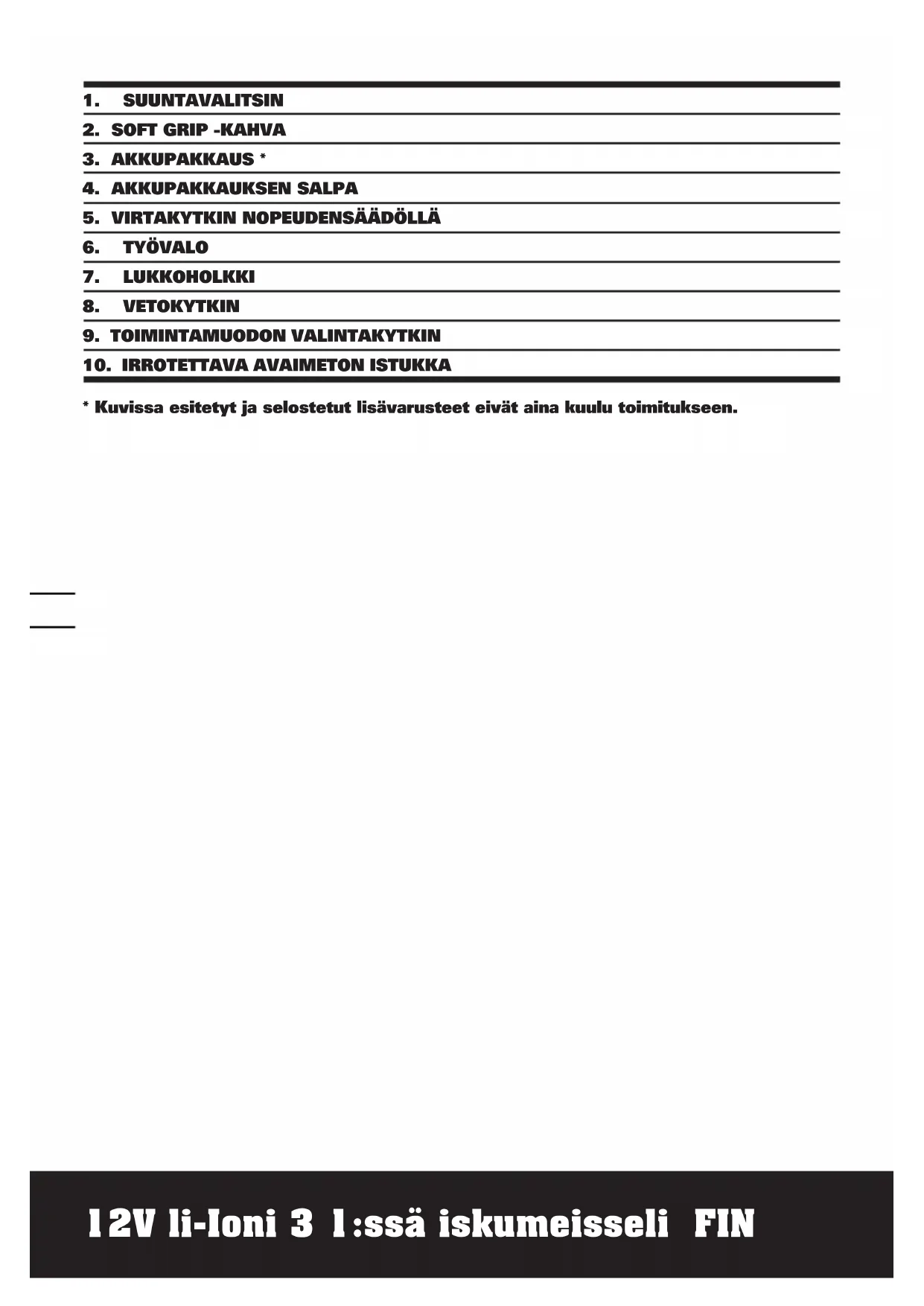

• Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.12V li-Ioni 3 1:ssä iskumeisseli FIN

TEKNISET TIEDOT Tyyppi WX283 WX283.3 WX283.9 (280~289-koneen määritykset, esimerkki Ak- kukäyttöinen lyöntiruuvitaltta) Nimellisjännite 12V Nimellisnopeus Kuormittamat- tomana Ruuvimeisseli 0-600/min Poraus (Lo-Hi) 0-600/ 0-2200/min Akkukäyttöinen lyöntiruuvitaltta 0-2200/min Nimellis Iskunopeus 0-3000 /min Suurin vääntö- momentti Akkukäyttöinen lyöntiruuvitaltta 100 N.m Poraus 15 N.m Vääntöasetukset 22 Suurin po- raussyvyys Puuhun 20mm Teräkseen 8mm Istukan koko Kuusioistukka: 6.35mm (1/4”) Paino 1.2kg

A-painotettu äänenpaine L

:80.9dB(A) A-painotettu ääniteho L

3.0dB(A) Käytä kuulonsuojaimia, kun äänenpaine on yli 80dB(A)

EN 60745:n mukaiset kokonaistärinäarvot: Tyypillinen painotettu tärinä Tärinäpäästö a

= 3.74m/s² Epävarmuus K = 1.5m/s² VAROITUS: Työkalun käytön todelliset tärinäarvot saattavat poiketa annetuista arvoista riippuen työkalun käyttötavoista seuraavien määritelmien muiden käyttötapojen perusteella: Kuinka työkalua käytetään ja mitä materiaaleja lahataan tai porataan. Onko työkalu hyvässä kunnossa ja hyvin huollettu. Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia. Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen.12V li-Ioni 3 1:ssä iskumeisseli FIN

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos laitetta ei käytetä oikein. VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukan lukien aika, kun työkalu on kytketty pois päältä ja kun se käy joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti. Tärinälle altistumisriskin vähentäminen. Käytä AINA teräviä talttoja, poria ja teriä. Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa). Jos työkalua käytetään säännöllisesti, hanki tärinää estävät lisävarusteet. Vältä työkalun käyttämistä 10

C lämpötiloissa tai sitä viileämmässä. Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle. VARUSTEET WX283 WX283.3 WX283.9

1.3 Ah Li-Ion -akkuyksikkö

Kuusiokara-poranterät

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen. Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja neuvoja myös myymälän henkilökunnalta.12V li-Ioni 3 1:ssä iskumeisseli FIN

1. Irrota akkupakkaus lyöntiruuvitaltasta

ennen säätöjen tekemistä.

2. Älä jätä laitetta sateeseen tai veteen.

3. Älä säilytä akkupakkausta yli 40

4. Lataa aina akkupakkaus lämpötila-alueella

5. Käytä ainoastaan mukana toimitettua

laturia ja akkupakkausta.

6. Älä päästä akkupakkauksen liittimiä

oikosulkuun (ruuvit ja naulat).

7. Älä tuhoa akkupakkausta polttamalla, se

8. Älä lataa viallista akkupakkausta.

9. Vaihda laturin vioittunut virtajohto

ennen liittämistä akkupakkaukseen tai irrottamista siitä.

11. Akkupakkaus ja laturi kuumenevat

lataamisen aikana, joka on normaalia.

12. Kun laite ei ole käytössä, irrota ladattu

akkupakkaus laturista.

13. Irrota aina akkupakkaus laturista

välittömästi latauksen päätyttyä.

14. Lyöntiruuvitaltta ja akkupakkaus

lämpenevät käytössä. Tämä on normaalia.

15. Älä hävitä akkuja polttamalla tai

kotitalousjätteen joukossa. Vie loppuun käytetyt akut paikalliseen ongelmajätteiden keräyspisteeseen.

16. Käytä kuulosuojaimia akkukäyttöisen

lyöntiruuvitaltan kanssa. Altistuminen melulle voi aiheuttaa kuulon heikkenemistä.

17. Varusteet ja metalliosat voivat tulla hyvin

18. Pitele konetta eristetyistä kädensijoista/

tartuntapinnoista, kun teet töitä, joissa terä saattaa osua rakenteissa oleviin sähköjohtoihin tai koneen liitäntäjohtoon. Osuminen jännitteelliseen johtimeen tekee myös koneen paljaista metalliosista jännitteellisiä, ja käyttäjä saa niistä sähköiskun. VAROITUS: Jos pienikin määrä akkunestettä sattuu vuotamaan akkupakkauksesta äärimmäisissä lämpötiloissa tai raskaan käytön jälkeen, pese se välittömästi pois iholta ja käsistä puhtaalla vedellä. Silmäkosketuksen sattuessa huuhtele huolellisesti puhtaalla vedellä ja hanki lääkärin apua välittömästi. Laturin varoituksia:

1. Ennen työkalun käyttöä, lue ohjekirja

2. Laturi on vain sisäkäyttöön. Älä jätä laitetta

sateeseen tai veteen.

3. Älä lataa kertakäyttöisiä paristoja.12V li-Ioni 3 1:ssä iskumeisseli FIN

SYMBOLIT LATAAMINEN HUOMAUTUS: Ennen työkalun käyttöä, lue ohjekirja huolellisesti.

ASIANMUKAINEN KÄYTTÖ

Tämä työkalu on suunniteltu pulttien, mutterien ja muiden kierteellisten kiinnittimien kiinnittämiseen.

Toimitukseen kuuluva akkulaturi on laitteen Litium-ioni-akun mukainen. Älä käytä muuta akkulaturia. Litium-ioni-akku on suojattu liikapurkautumista vastaan. Kun akku on tyhjä, laite kytketyy pois päältä sulojaavan virtapiirin asiosta: Terän pidike ei enää pyöri. Lämpimässä ympäristössä tai raskaan käytön jälkeen akkupakkauksesta voi tulla liian kuuma lataamiseen. Anna akun jäähtyä aikansa ennen uudelleenlatausta. Kun akku on latautunut ensimmäistä kertaa pitkän varastoinnin jälkeen, akku ottaa vastaan vain noin 60%:n latauksen. Useiden latausten ja purkausjakson jälkeen akku ottaa kuitenkin vastaan 100%:n latauksen.

B) AKKUPAKKAUKSEN POISTO TAI

ASENNUS (Katso A) Paina akkuyksikön salpaa ja poista akkuyksikkö porasta. Uudelleenlataamisen jälkeen liu’uta akkuyksikkö poran akkuporttiin. Yksinkertainen työntö ja kevyt painaminen riittää.

RUUVIMEISSELIOSAN ASENTAMINEN/ IRROTTAMINEN (Katso B) Vedä lukkoholkkia eteenpäin. Työnnä kokonaan haluttu osa paikalleen pysäyttimeen asti ja vapauta lukkoholkki. Vedä lukkoholkkia(7) eteenpäin. Vedä työkalu ulos paikaltaan ja vapauta lukkoholkki.

2. ON/OFF-KYTKIN (Katso C)

Käynnistä pora painamalla ja pysäytä vapauttamalla. Virtakytkimeen on asennettu jarrutoiminto joka pysäyttää istukan välittömästi kun kytkin vapautetaan nopeasti. Käyttäjän täytyy lukea ohjekirja loukkaantumisvaaran vähentämiseksi Varoitus Käytä suojalaseja Käytä kuulosuojaimia Käytä pölysuojainta Käyttö vain sisätiloissa Älä jätä laitetta sateeseen tai veteen Ei avotuleen Älä hävitä akkuja itse. Vie loppuun käytetyt akut paikalliseen ongelmajätteiden keräyspisteeseen Lataa akkupakkaus aina lämpötila- alueella 0

max30 C12V li-Ioni 3 1:ssä iskumeisseli FIN

Se on myös säädettävä nopeuskytkin, joka antaa suuremman nopeuden ja vääntömomentin suuremmalla liipaisinpaineella. Nopeutta säädetään kytkinliipaisinta painamalla. VAROITUS: Älä käytä pitkiä aikoja alhaisella nopeudella, koska laitteen sisäosat kuumenevat liikaa.

Suuntavalitsin voidaan lukita estämään laitteen käynnistyminen vahingossa. Lukitse koneisto siirtämällä suuntavalitsin keskelle.

4. SUUNNAN VAIHTO (Katso C)

Käytä poraukseen ja ruuvien kiinnitykseen “ “ -merkittyä normaalia pyörimissuuntaa (käännä vipu vasemmalle). Käytä päinvastaista “ “ -merkittyä pyörimissuuntaa vain ruuvien tai juuttuneen poranterän irrotukseen. VAROITUS: Älä koskaan yritä muuttaa pyörimissuuntaa istukan pyöriessä; odota kunnes istukka on täysin pysähtynyt.

5. ISTUKAN SÄÄTÖ (Katso D)

Irrotettavaa istukkaa ehdotetaan käytettäväksi poraustilassa. Pidä pikaporanistukan taimmainen rengas paikallaan ja kierrä etummaista rengasta suuntaan, kunnes työkalu voidaan työntää paikoilleen. Avaa istukan kynnet kiertämällä istukan etuosaa vastapäivään (katsottuna poraa kohden edestä päin). Työnnä poranterä istukan kynsien väliin, keskittäen terän istukan kynsien keskelle. Kiinnitä terä lopuksi pyörittämällä istukan etuosaa myötäpäivään.

Valo sytytetään painamalla Käynnistys-/ Pysäytyskytkintä. Kun vapautat Käynnistys-/ Pysäytyskytkimen, valo sammuu. LED-valaistus lisää näkyvyyttä - hienoa pimeisiin tai suljettuihin tiloihin. LED on myös akun kapasiteetin ilmaisin. Se vilkkuu kun teho tulee matalaksi.

7. TOIMINTAMUODON VALINTA

Vaihteiston käyttö kullekin sovellukselle on asetettu toimintamuodon valitsinkytkimellä (9). Muuttaaksesi toimintojen välillä siirrä tilan valintakytkin (9) haluttuun käyttötilaan seuraavasti: Ruuvimeisseli (Katso E1)

Poraus (Katso E2) Akkukäyttöinen lyöntiruuvitaltta (Katso E3) VAROITUS: Käytä muodonvaihtokytkintä vain koneen ollessa pysäytettynä. Jos kytkin ei kuitenkaan liiku helposti, vedä liipaisukytkintä hieman saadaksesi akselin pyörimään ja siirrä siten kytkintä. RUUVIMEISSELI Siirrä tilan valintakytkin (9) merkkiin “ ”. Vääntömomenttia säädetään kääntämällä momentinsäätörengasta(KATSO F). Vääntömomentti on suurempi kun momentinsäätörengas on asetettu suuremmalle asetukselle. Vääntömomentti on pienempi kun momentinsäätörengas on asetettu pienemmälle asetukselle. Tee seuraavat asetukset:

1 - 4 Pienten ruuvien pyörittämiseen

Ruuvien poraamiseen pehmeään materiaaliin

Ruuvien poraamiseen kovaan materiaaliin

15 - 19 Ruuvien poraamiseen kovapuuhun

20 - 22 Suurten ruuvien pyörittämiseen

PORAUS Siirrä tilan valintakytkin (9) merkkiin “ ”tai “ ”. Säätörengas voidaan kohdistaa mille tahansa momenttitasolle tätä käyttöä varten. Porassa on kaksinopeuksinen hammaspyörävaihde joka on suunniteltu poraamaan matalalla (merkki ) tai korkealla (merkki ) pyörimisnopeudella(Katso E2). Käytettäessä poraa hitaan nopeuden alueella, nopeus hidastuu ja pora tuottaa enemmän tehoa ja vääntöä. Käytettäessä poraa suuren12V li-Ioni 3 1:ssä iskumeisseli FIN

nopeuden alueella, nopeus kiihtyy ja pora tuottaa vähemmän tehoa ja vääntöä. VAROITUS: Varmistu hammaspyörävahingon välttämiseksi että istukka pysähtyy kokonaan ennen pyörimissuunnan tai vaihteen vaihtamista. Porattaessa tasaista pintaa, merkitse pistepuikolla haluttu reiän kohta. Se estää poranterää lipsumasta pois keskityskohdasta porauksen alussa. Pitele työkalua tiukasti ja aseta terän kärki porauskohtaan. Käynnistä työkalu painamalla liipaisinkytkintä. Paina poranterää työstökohdetta vastaan poran uppoamiseen riittävällä voimalla. Älä käytä voimaa sivuttaissuunnassa tai pakota terää suurentamaan reikää. Käytä vain volframikarbidista valmistettuja poranteriä betonin ja tiilien poraukseen. Käytä vain hyväkuntoisia HSS-poranteriä metallin poraukseen. Käytä aina magneettista poranteräpidikettä lyhyiden ruuvitalttapäiden kanssa. Ruuvattaessa kostuta ruuvinkierteet vähäisellä määrällä nestettä porautumisen helpottamiseksi.

AKKUKÄYTTÖINEN LYÖNTIRUUVITALTTA

Siirrä tilan valintakytkin (9) merkkiin “ ”. Säätörengas voidaan kohdistaa mille tahansa momenttitasolle tätä käyttöä varten.

Luonnonvarojen suojelemiseksi kierrätä tai hävitä akkupakkaus oikealla tavalla. Akkupakkaus sisältää Li-ion akkuja. Pyydä paikallisilta jätehuoltoviranomaisilta tietoja käytettävissä olevista mahdollisuuksista kierrättää tai hävittää tällaisia akkuja. Pura akkupakkaus täysin käyttämällä sen varaus tyhjäksi porassa, poista sitten akkupakkaus poran koteloinnista ja suojaa akkupakkauksen liittimet tukevalla teipillä oikosulkujen ja tahattomien sähköiskujen estämiseksi. Älä yritä avata tai irrottaa mitään akkupakkauksen osia.

9. YLIKUORMITUSSUOJAUS

Ylikuormitettu moottori pysähtyy. Vähennä laitteen kuormitusta välittömästi ja anna jäähtyä noin 30 sekuntia suurimmalla lastittomalla nopeudella.

10. LÄMPÖTILARIIPPUVA

YLIKUORMITUSSUOJA Asiallisessa käytössä ei sähkötyökalua voida ylikuormittaa. Liian suurella kuormalla tai, jos akun sallittu lämpöila 75°C ylitetään kytkee sähkötyökalun elektroniikka irti, kunnes työkalu taas on saavuttanut optimaalisen käyttölämpötilan.

11. SYVÄPURKAUSSUOJA

Li-ioni-akku on suojattu syväpurkausta vastaan ” Discharging Protection System” avulla. Akun tyhjetessä suojakytkent pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku. HUOLTO Kone ei vaadi voitelua eikä huoltoa. Koneen sisällä ei ole käyttäjän huollettavia osia. Älä käytä vettä tai kemiallisia puhdistusaineita koneen puhdistukseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaana. Pidä kytkimet ja säätimet pölyttöminä. Tuuletusaukoista näkyvä kipinöinti on normaalia eikä vahingoita konetta.

Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.12V li-Ioni 3 1:ssä iskumeisseli FIN

VAATIMUSTENMUKAISUUS- VAKUUTUS Me, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Vakuutamme täten, että tuote Selostus WORX 12V li-Ioni 3 1:ssä iskumeisseli Tyyppi WX283 WX283.3 WX283.9 (280~289-koneen määritykset, esimerkki Akkukäyttöinen lyöntiruuvitaltta) Toiminto Kiristys- ja irrotusruuvit, mutterit pyörivällä iskumekanismilla Täyttää seuraavien direktiivien määräykset: Konedirektiivi 2006/42/EC Direktiivi sähkömagneettisesta yhdenmukaisuudesta 2004/108/EC RoHS Direktiivi 2011/65/EU Yhdenmukaisuusstandardit EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Henkilö valtuutettu kääntämään teknisen tiedoston, Nimi: Russell Nicholson Osoite: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/12/07 Leo Yue Laatupäällikkö POSITEC12V li-Ion 3-i-1 slagtrekker NOR
