BRUGSANVISNING WX283.9 WORX

12V lithium-Ion 3-i-1 hammer/ skruetrækker

• Illustreret eller beskrevet tilbehør er kun delvis indeholdt i leverancen.6362

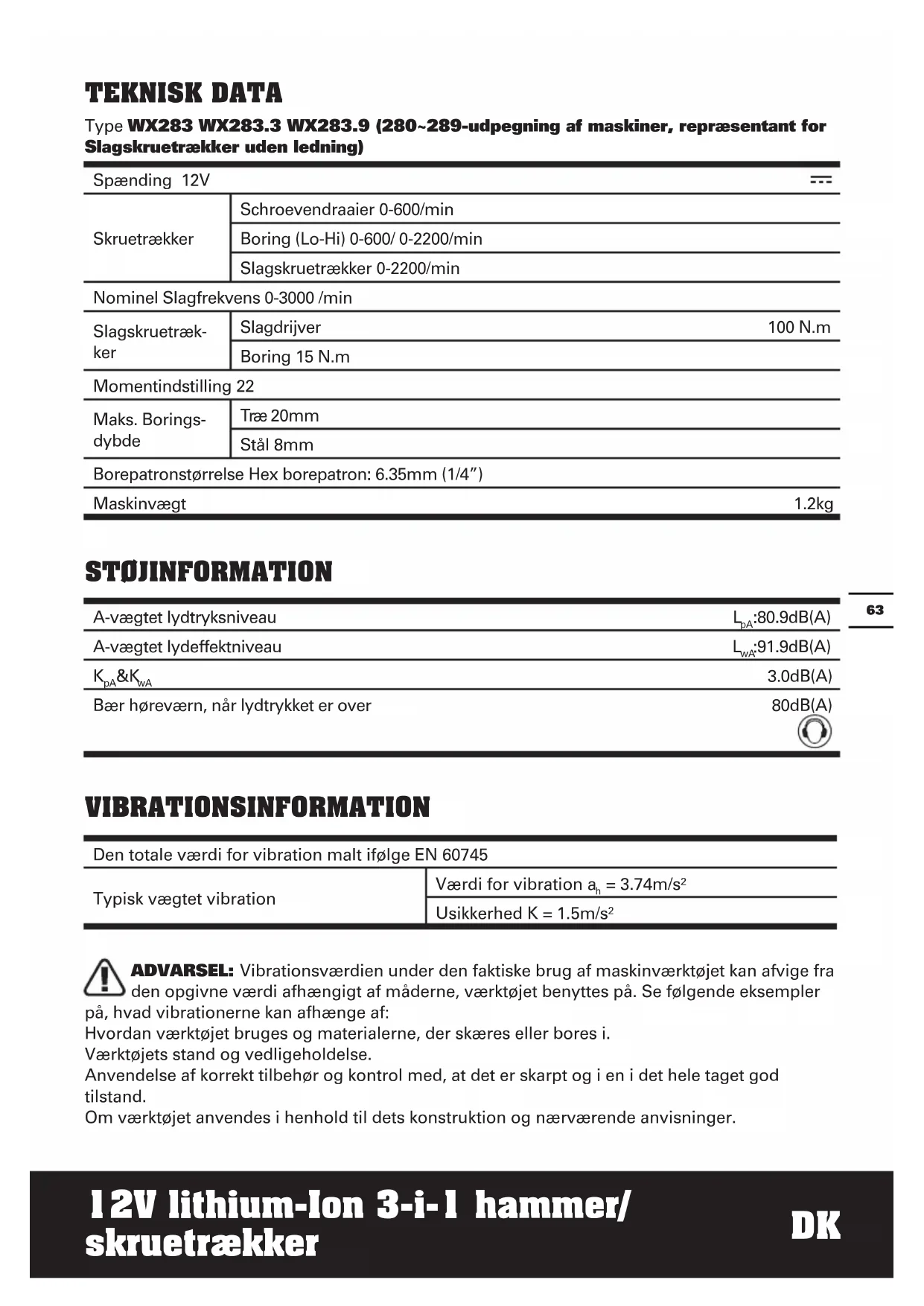

12V lithium-Ion 3-i-1 hammer/ skruetrækker TEKNISK DATA Type WX283 WX283.3 WX283.9 (280~289-udpegning af maskiner, repræsentant for Slagskruetrækker uden ledning) Spænding 12V Skruetrækker Schroevendraaier 0-600/min Boring (Lo-Hi) 0-600/ 0-2200/min Slagskruetrækker 0-2200/min Nominel Slagfrekvens 0-3000 /min Slagskruetræk- ker Slagdrijver 100 N.m Boring 15 N.m Momentindstilling 22 Maks. Borings- dybde Træ 20mm Stål 8mm Borepatronstørrelse Hex borepatron: 6.35mm (1/4”) Maskinvægt 1.2kg STØJINFORMATION A-vægtet lydtryksniveau L

:80.9dB(A) A-vægtet lydeffektniveau L

3.0dB(A) Bær høreværn, når lydtrykket er over 80dB(A) VIBRATIONSINFORMATION Den totale værdi for vibration malt ifølge EN 60745 Typisk vægtet vibration Værdi for vibration a

= 3.74m/s² Usikkerhed K = 1.5m/s² ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.6564

12V lithium-Ion 3-i-1 hammer/ skruetrækker Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde. ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, herunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt. Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Brug ikke værktøjet i temperaturer på 10

C eller lavere. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage. TILBEHØR WX283 WX283.3 WX283.9

1.3 Ah Li-Ion batteripakke

1 1 / Opladning 3-5times 30min / 2’’ Skruetrækkerbits

10 mm aftagelig selvspændende borepatron

Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.6564

slagskruetrækkeren, inden du foretager justeringer.

2. Udsæt den ikke for regn eller vand.

3. Opbevar ikke batterienheden i

4. Oplad altid batterienheden i

5. Brug kun den medfølgende oplader og

6. Undgå kortslutning af batterienhedens

stik (skruer & søm).

7. Afbrænd ikke batterienheden, da den kan

8. Oplad ikke en beskadiget batterienhed.

9. Udskift beskadigede forsyningsledninger

10. Tag altid din oplader ud af stikkontakten,

før du reparerer eller bryder stikkene på batterienheden.

11. Det er helt normalt, at batterienheden og

opladeren bliver varme under opladning.

12. Når den ikke anvendes, skal du fjerne en

opladet batterienhed fra opladeren.

13. Fjern altid batterienheden straks efter

genopladning er fuldført.

14. Slagskruetrækkeren og batterienheden

bliver varm under brugen. Det er helt normalt.

15. Kast ikke batterier i ild, eller bortskaf

dem sammen med husholdningsaffald. Returner de brugte batterier til din lokale genbrugsplads eller indsamlingssted.

16. Brug ørebeskyttelse, når du anvender den

ledningsløse slagskruetrækker. Kraftig støj kan medføre tab af hørelse.

17. Udstyr og metaldele kan blive meget

18. Hold elværktøjet i de isolerede håndgreb,

når du udfører opgaver, hvor værktøjet kan komme i kontakt med skjulte elledninger eller sin egen ledning. Hvis værktøjet rammer en strømførende ledning, bliver dets elektriske dele også strømførende, hvilket kan give brugeren elektrisk stød. ADVARSEL: Hvis der lækker en lille smule akkumulatorvæske fra batterienheden ved ekstreme temperaturer eller efter kraftig brug, skal du straks vaske det af huden og hænderne med rent vand. Ved øjenkontakt skal du skylle omhyggeligt med rent vand og straks søge læge. Advarsler for opladeren:

1. Før du bruger dette værktøj, læs

instruktionsbogen omhyggeligt.

2. Opladeren er kun til indendørs brug. Udsæt

den ikke for regn eller vand.

3. Oplad ikke ikke-opladelige batterier.6766

12V lithium-Ion 3-i-1 hammer/ skruetrækker SYMBOLER BETJENINGSVEJLEDNING NOTER: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.

Den medfølgende batterioplader matcher det installerede Li-ion batteri på maskinen. Brug ikke en anden batterioplader. Li-ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb: Værktøjet roterer ikke længere. I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning. Når batteriet bliver opladet første gang og efter længere tids opbevaring, vil batteriet kun acceptere omkring 60 % opladning. Imidlertid efter adskillige opladninger og afladningscyklus vil batteriet acceptere en 100 % opladning. B) SÅDAN FJERNES ELLER ISÆTTES BATTERIENHEDEN (Se A) Tryk på batterienhedens lås og fjern enheden fra boremaskinen. Efter genopladning, anbring batterienheden i boremaskinens batteriport. Tryk ikke - et enkelt skub eller let tryk er nok. BETJENINGSVEJLEDNING

SKRUETRÆKKERBIT (Se B) Træk fjerderlåsen fremad. Skub den ønskede bit ind i fatningen, indtil den stopper, og slip derefter fjederlåsen. Træk fjerderlåsen (7) fremad. Tag værktøjet ud af fatningen og slip fjerderlåsen.

2. TÆND/SLUK-KONTAKT MED

BREMSEFUNKTION (Se C) Tryk på for at starte og udløs for at stoppe For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Bær øjenværn Bær høreværn Bær støvmaske Må kun anvendes indenfor Må ikke udsættes for regn eller vand Må ikke brændes Batterier må ikke kastes bort Returner brugte batterier til dit locale indsamlings- eller genbrugssted Oplad altid batterienheden temperaturer mellem 0

12V lithium-Ion 3-i-1 hammer/ skruetrækker dit værktøj. Tænd/sluk-kontakten er monteret med en bremsefunktion, som standser borepatronen straks, når du hurtigt udløser kontakten. Det er også en varibel hastighedskontrol, der leverer højere hastighed og drejningsmoment ved forøget tryk på aftrækkeren. Hastigheden bliver kontrolleret ved det tryk der lægges på aftrækkerens kontakt. ADVARSEL: Brug ikke værktøjet I lange perioder med lav hastighed fordi varme vil blive producret internt.

Retningsvælgeren kan låses for at forhindre utilsigtet start af maskinen. For at låse drevet, skal du dreje retningsvælgeren til midten.

4. REVERSIBEL (SE C)

Ved boring og iskruning skal der kun anvendes normal omløbsretning, markeret “ “ (funktionsvælgeren står til venstre). Baglæns omløbsretning, markeret “ “ (funktionsvælgeren står til højre), må kun anvendes til at skrue skruer ud med eller for at frigøre et fastkilet bor. ADVARSEL: Forsøg aldrig at ændre rotationsretningen, mens borepatronen drejer; vent indtil den er fuldstændig standset!

5. JUSTERING AF BOREPATRON (SE D)

Det foreslås at bruge aftagelig spændpatron i boretilstand. Hold fast i den bageste kappe på hurtigspændeborepatronen og drej den forreste kappe hen imod, til værktøjet kan sættes i. Isæt borebitten mellem borepatronens kæber, idet du holder bitten i midten af borepatronens kæber. Til sidst drejer du den forreste del af borepatronen med uret for at fastgøre bitten.

For at tænde for lyset trykkes på til/fra kontakten. Når du slipper til/fra kontakten, vil lyset også slukkes. LED lys øger sigtbarheden - godt på mørke og lukkede steder. LED lysdioden er også indikator for batteri. Den blinker ved lavt batteri.

Boring (Se E2) Slagskruetrækker (Se E3) ADVARSEL: Når funktionsvælgeren anvendes, må dette kun ske, når maskinen er stoppet. Hvis vælgeren imidlertid ikke bevæger sig let, skal man trykke let på afbryderknappen for at få spindelen til at rotere og derefter flytte vælgeren. SKRUETRÆKKER Schuif de selectieschakelaar (9) naar “ ”. Drejningsmomentet justeres ved at dreje justeringsringen (SE F). Drejningsmomentet er højere, når justeringsringen er sat på en højere indstilling. Drejningsmomentet er lavere, når justeringsringen er sat på en lavere indstilling. Udfør indstillingen som følger:

1 - 4 For skruning af små skruer

For skruning af skruer i jævnt og hårdt materiale

15 - 19 For skruning af skruer i hårdt træ

12V lithium-Ion 3-i-1 hammer/ skruetrækker hastigheder (Se E2). Når boremaskinen kører med hastigheden LO, falder hastigheden, og boremaskinen har større kraft og drejningsmoment. Når boremaskinen kører med hastigheden HI, øges hastigheden, og boremaskinen har mindre kraft og drejningsmoment. ADVARSEL: For at forhindre skader, skal du kontrollere, at borepatronen standser fuldstændig, før du ændrer rotationsretning eller gearhastighed. Når der bores i en hård jævn overflade, skal du bruge en kørner til at markere placeringen af det ønskede hul. Det vil forhindre, at borebitten skrider ud af midten, når du starter med at bore hullet. Hold godt fast på værktøjet, og placer spidsen af bitten på det sted, hvor der skal bores. Tryk på triggerkontakten for at starte værktøjet. Tryk borebitten mod arbejdsemnet med et tilstrækkeligt tryk for at bore med bitten. Tryk ikke på siden, og tving ikke bitten til at udvide et hul. Brug kun wolframkarbid-borebits til boring i beton og murværk. Brug kun HSS-borebits, som er velegnede til boring i metal. Brug altid en magnetisk bitholder, når du bruger korte skruetrækkerbits. Når du bruger skruetrækkeren, skal du påføre lidt væske på gevindet for at lette indføringen. SLAGSKRUETRÆKKER Schuif de selectieschakelaar (9) naar “ ”. De instelring kan voor deze bewerking op elk koppel worden ingesteld.

For at bevare naturen, skal du sørge for, at batterienheder genbruges eller bortskaffes korrekt. Batterienheden indeholder Li-ion -batterier. Kontakt din lokale genbrugsplads for nærmere oplysning om genbrugs- og/eller bortskaffelsesmuligheder. Tøm batterienheden helt ved at bruge boremaskinen, og fjern derefter batteriet fra boremaskinens kabinet, og dæk batteristikkene med kraftig selvklæbende tape for at forhindre kortslutning og tilfældig energiudladning. Forsøg ikke på at åbne eller fjerne nogen komponenter fra batterienheden.

9. OVERBELASTNINGSBESKYTTELSE

Ved overbelastning vil motoren standse. Fjern belastningen på maskinen øjeblikkeligt og tillad den at afkøle i omkring 30 sekunder på den højeste hastighed uden belastning.

10. TEMPERATURAFHÆNGIG

OVERBELASTNINGSBESKYTTELSE El-værktøjet kan ikke overbelastes, hvis det bruges iht. formålet. Udsættes el-værktøjet for for meget belastning eller overskrides den tilladte akku-temperatur på 75°C, slukker el-værktøjets elektroniske system, til dette igen befinder sig i det optimale driftstemperaturområde.

DYBDEAFLADNING Li-ion-akkuen er beskyttet mod afladning med „Discharging Protection System “. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsvæktøjet bevæger sig ikke mere. VEDLIGEHOLDELSE Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/skruemaskinen må kun serviceres og repareres i et professionelt værksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen. MILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl.6968

12V lithium-Ion 3-i-1 hammer/ skruetrækker KONFORMITETSERKLÆRING Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklærer Herved, At Produktet Beskrivelse WORX 12V lithium-Ion 3-i-1 hammer/skruetrækker Type WX283 WX283.3 WX283.9 (280~289-udpegning af maskiner, repræsentant for Slagskruetrækker uden ledning) Funktion Stramning og løsning af skruer og møtrikker med en roterende slagmekanisme Er I Overensstemmelse Med Følgende Direktiver: Maskindirektiv 2006/42/ EF Elektromagnetiske kompatibilitetsdirektiv 2004/108/EF RoHS Direktiv 2011/65/EU Standarder i overensstemmelse med EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Personen, autoriseret til at udarbejde den tekniske fil, Navn: Russell Nicholson Adresse: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/12/07 Leo Yue Chef for kvalitetskontrollen hos POSITEC12V li-Ioni 3 1:ssä iskumeisseli FIN

8. Ikke opplad en ødelagt batteripakke.

11. Batteripakken og laderen vil være varme i
