| Producttype | Draadloze boorhamer |
| Merk | WORX |
| Model | WX283.9 |
| Nominale spanning | 12 V |
| Onbelaste snelheid (schroevendraaien) | 0-600 tpm |
| Onbelaste snelheid (boren/hameren) | 0-2200 tpm |
| Slagfrequentie | 0-3000 slagen/min |
| Max. koppel (hamer) | 100 Nm |
| Max. koppel (boren) | 15 Nm |
| Koppelinstelling | 22 standen |
| Boorcapaciteit hout | 20 mm |
| Boorcapaciteit staal | 8 mm |
| Boorkop | Zeskant 6,35 mm + snelspan 10 mm verwijderbaar |
| Gewicht | 1,2 kg |
| Geluidsdrukniveau | 80,9 dB(A) |
| Geluidsvermogenniveau | 91,9 dB(A) |
| Trillingswaarde | 3,74 m/s² |
| Accutype | Li-ion 1,3 Ah |
| Laadtijd | 3 tot 5 uur |
| Verlichting | Geïntegreerde LED (capaciteitsindicator) |
| Functies | Schroevendraaien, boren, hameren |
| Beveiliging | Overbelasting, temperatuur, diepe ontlading |
| Onderhoud | Reiniging met een droge doek |
Veelgestelde vragen - WX283.9 WORX
Gebruikersvragen over WX283.9 WORX
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boor in PDF-formaat gratis! Vind uw handleiding WX283.9 - WORX en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. WX283.9 van het merk WORX.

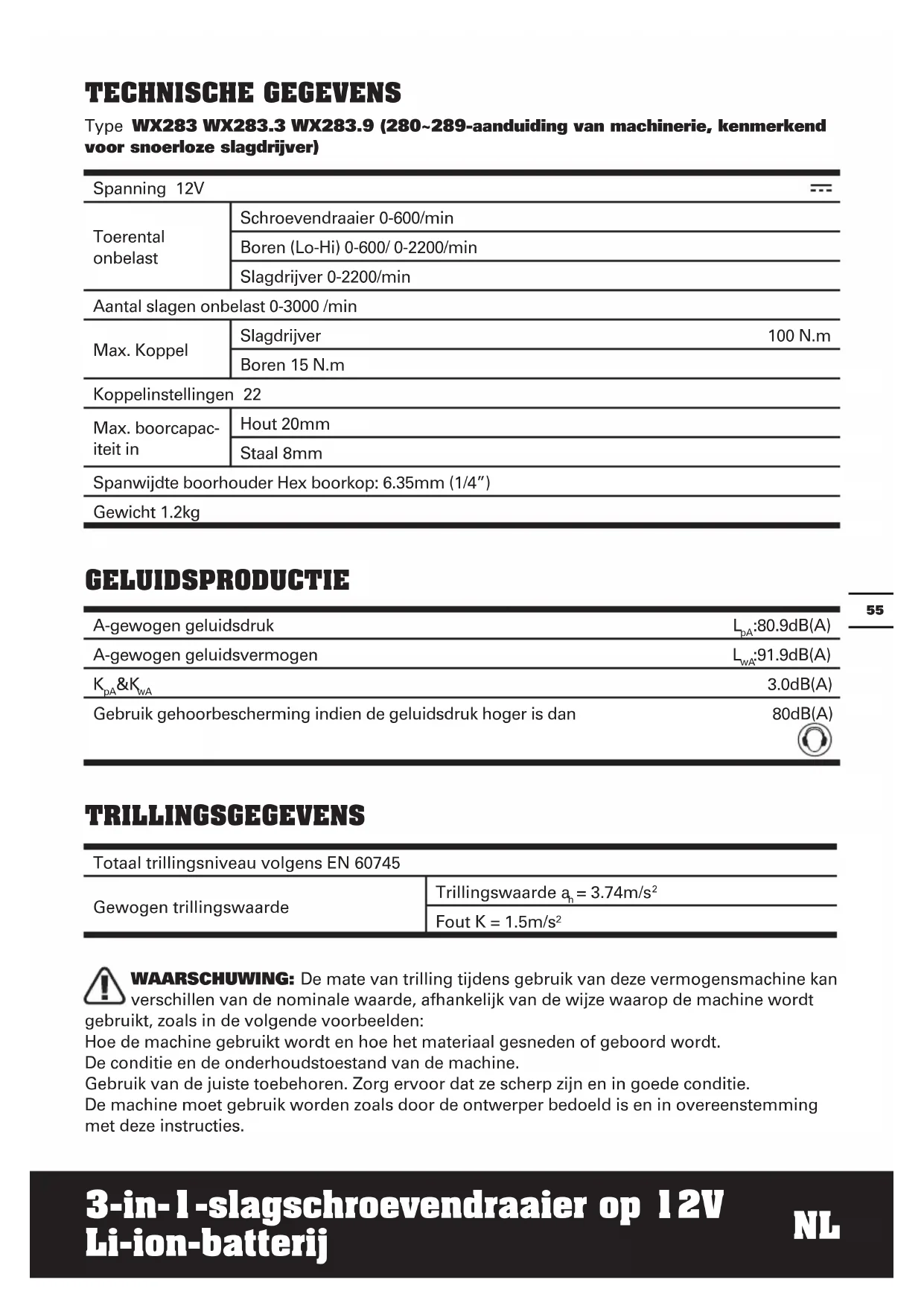

GEBRUIKSAANWIJZING WX283.9 WORX
Type WX283 WX283.3 WX283.9 (280\~289-aanduiding van machinerie, kenmerkend voor snoerloze slagdrijver)
| Spanning 12V | --- | |
| Toerental onbelast | Schroevendraaier 0-600/min | |
| Boren (Lo-Hi) 0-600/ 0-2200/min | ||
| Slagdrijver 0-2200/min | ||
| Aantal slagen onbelast 0-3000 /min | ||
| Max. Koppel | Slagdrijver | 100 N.m |
| Boren 15 N.m | ||
| Koppelinstellingen 22 | ||
| Max. boorcapac-iteit in | Hout 20mm | |
| Staal 8mm | ||
| Spanwijdte boorhouder Hex boorkop: 6.35mm (1/4") | ||
| Gewicht 1.2kg | ||
GELUIDSPRODUCTIE
| A-gewogen geluidsdruk | L_pA :80.9dB(A) |
| A-gewogen geluidsvermogen | L_wA :91.9dB(A) |
| K_pA & K_wA | 3.0dB(A) |
| Gebruik gehoorbescherming indien de geluidsdruk hoger is dan | 80dB(A) |
TRILLINGSGEGEVENS
| Totaal trillingsniveau volgens EN 60745 | |
| Gewogen trillingswaarde | Trillingswaarde a_h = 3.74m/s^2 |
| Fout K = 1.5m/ s^2 | |
WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden:
Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt.
De conditie en de onderhoudstoestand van de machine.
Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.
De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.
Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.
WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het
blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanZIEnlijk verminderen.
De blootstelling aan trillingen verminderen.
Gebruik ALTIJD scherpe beitels, boren en zaagbladen.
Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).
Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan.
Vermijd het gebruik bij temperaturen van 10°C of minder.
Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.
TOEBEHOREN
| WX283 | WX283.3 | WX283.9 | |
| 1.3 Ah Li-Ion Batterij | 1 1 / | ||
| Lader | 3-5Uur 30min / | ||
| 2" Schroefbits | 2 2 2 | ||
| Zeshoekige boortjes | 2 2 2 | ||
| Afneembare, sleutelloze boorhouder van 10 mm | 1 1 1 | ||
Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Gebruik de kwaliteit die u voor de klus nodig heeft. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.
AANVULLENDE VEILIGHE IDSVOORSCHRIFTEN VOOR UW SNOERLOZE SLAGDRI JVER
- Verwijder het accupack uit de slagdrijver voordat u aanpassingen uitvoert.
- Niet blootstellen aan regen of water.
- Bewaar het accupack niet in een omgeving waar de temperatuur hoger is dan 40°C.
- Laad het accupack op bij temperaturen tussen de 0°C en 30°C. De ideale oplaadtemperatuur ligt tussen de 18°C en 24°C.
- Gebruik alleen de oplader en het accupack dat is bijgeleverd, geen andere.
- Vermijd kortsluiting tussen de contactpunten van het accupack (door bijvoorbeeld schroeven en spijkers).
- Steek het accupack niet in brand, dat kan leiden tot een explosie.
- Laad geen beschadigd accupack op.
- Vervang beschadigde stroomdraden van de oplader.
- Haal altijd de stekker van de oplader uit het stopcontact voordat u contact maakt, of het contact verbreekt tussen de contactpunten met het accupack.
- Het accupack en de oplader worden warm tijdens het opladen; dit is normaal.
- Wanneer een opgeladen accupack niet in gebruik is, haal deze dan uit de oplader.
- Haal het accupack altijd meteen nadat het opladen voltooid is uit de oplader.
- Uw inslagdrijver en accupack worden warm tijdens het werken. Dit is normaal.
- Gooi lege accu's niet in het vuur of bij het normale huisafval. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
- Draag oorbescherming wanneer u de snoerloze slagdrijver gebruikt. De blootstelling aan lawaai kan gehoorverlies veroorzaken.
- Accessoires en metalen onderdelen kunnen zeer heet worden.
- Houd het gereedschap vast bij de geïsoleerde handvatten als u een actie onderneemt waarbij het priemende
gereedschap in contact kan komen met verborgen kabels. Contact met een kabel waar spanning op staat zet tevens spanning op metalen onderdelen van het apparaat en geeft de gebruiker een schok.
WAARSCHUWING: Mocht er onder extreme temperatuursomstandigheden of na zwaar gebruik een kleine hoeveelheid elektrolyt uit het accupack lekken, was dit dan meteen met schoon water van de huid. Wanneer het in contact komt met de ogen, dient u onmiddellijk de ogen met schoon water uit te spoelen en een arts te raadplegen.
Waarschuwingen voor het laadapparaat:
- Opmerking: Lees het instructieboek nauwkeurig door voordat u de machine gebruikt.
- Gebruik de oplader alleen binnenshuis. Niet blootstellen aan regen of water
- Probeer niet-oplaadbare accu's niet op te laden.
SYMBOLLEN BEDIENINGSINSTRUCTIES
Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het ctieboekje.
Waarschuwing
GEBRUIK VOLGENS BESTEMMING
Dit gereedschap is bedoeld voor het bevestigen en losmaken van bouten, moeren en verschillende bevestigingsmiddelen met schroefdraad.
Draag oogbescherming
De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader. De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. De hulpstukhouder draait dan niet langer.
Draag een stofmasker
Alleen voor gebruik binnenshuis
In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.
Niet blootstellen aan regen of water
Als de batterij voor de eerste keer is opgeladen en na een langdurige rustperiode, zal de batterij slechts ongeveer 60% van de lading kunnen opnemen. Maar na verschillende keren laden en ontladen zal de batterij terug 100% kunnen worden geladen.
Niet in brand steken
Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt
B) HET ACCUPACK VERWIJDEREN OF PLAATSEN (Zie A)
Druk de grendel van de batterij in en verwijder de batterij uit de machine. Schuif na het laden de batterij weer terug in het batterijvak. Een lichte druk is voldoende.
Li
Laad de accu altijd op tussen de 0°C en 30°C
BEDIENINGSINSTRUCTIES
1. EEN BITHOUDER, SOCKET OF SCHROEVENDRAAIERKOP
INSTALLEREN/ VERWIJDEREN (Zie B)
Duw de vergrendelingsbus van de spanhuls naar voor. Stop de gewenste boorkop in de spankop en maak de vergrendelingsbus van de spanhuls los.
Trek de vergrendelingsbus van de spanhuls (7) naar voor. Neem het gereedschap uit de
spankop en maak de vergrendelingsbus van de spanhuls.
2. AAN/UIT-SCHAKELAAR (ZIE C)
Druk deze in om de boor te starten en laat hem los om de boor weer te stoppen. De aan/uitschakelaar is uitgerust met een remfunctie die de boorhouder onmiddellijk stopt nadat u de schakelaar snel heeft losgelaten. Het is ook een snelheidsregelaar die de snelheid en het koppel verhoogt door de trekker verder in te knijpen. De snelheid wordt bepaald door de kracht waarmee u de trekker indrukt.
WAARSCHUWING: Niet langdurig gebruiken met een lage snelheid vege de warmte die daardoor wordt mereerd.
3. VERGRENDELING SCHAKELAAR
De schakelaar kan vergrendeld worden in de UIT-stand. Hierdoor vermindert de kans op het onopzettelijk inschakelen van de boor. Om de schakelaar te vergrendelen, plaatst u de keuzeschakelaar van de draairichting in de middelste stand.
4. KEUZEKNOP VOOR RECHTS OF LINKS DRAAIEN (ZIE C)
Voor boren en het draaien van schroeven moet u voorwaarts draaien, dit wordt met "◀◀" aangegeven (de hendel staat naar links). Gebruik het achterwaarts boren "▶▶", (de hendel staat naar rechts) om schroeven te verwijderen of een vastzittende boor los te maken.
WAARSCHUWING: Verander nooit de draairichting terwijl de machine draait, wacht tot deze is opt!
5. AANPASSEN VAN DE BOORHOUDER (Zie D)
In de boorstand wordt de afneembare boorhouder aanbevolen.
Houd de achterste huls van de snelspanboorhouder vast en draai de voorste huls in draairichting tot het inzetgereedschap kan worden aangebracht. Steek het boorbitje in de boorhouder en draai de voorkant in
tegengestelde richting. Controleer of het bitje in het midden van de boorhouder zit. Draai daarna krachtig de twee onderdelen van de boorhouder in tegengestelde richting. Nu zit het bitje stevig in de boorhouder.
6. WERKLAMPJE
Druk gewoon op de aan/uit-schakelaar om het licht in te schakelen. Het licht gaat uit als u de aan/uit-schakelaar loslaat.
Led-verlichting voor verbeterde zichtbaarheid in een donkere omgeving. De led geeft ook de capaciteit van de batterij aan. Hij knippert als de batterij leegraakt.
7. SELECTIE FUNCTIEMODUS
Het gebruik van het apparaat voor elke toepassing wordt ingesteld met de selectieschakelaar voor de functiemodus (9). Om de functie te veranderen, schuift u de selectieschakelaar (9) naar de gewenste stand, als volgt:
 | Schroevendraaier (Zie E1) |
 | Boren (Zie E2) |
 | Slagdrijver (Zie E3) |
WAARSCHUWING: Bedien de werkingsfunctie-keuzeknop alleen
wanneer het gereedschap niet draait. Als de keuzeknop niet gemakkelijk kan worden bediend, knijpt u de aan/uitschakelaar iets in zodat de spankop draait, waarna u de keuzeknop gemakkelijk kunt bedienen.
SCHROEVENDRAAIER
Schuif de selectieschakelaar (9) naar "A". U stelt het koppel in door de koppelstelring te draaien (Zie F). Het koppel is groter wanneer u de koppelstelring op een hogere stand zet. Het koppel is lager wanneer u de koppelstelring op een lagere stand zet. De instelling is als volgt:
1 - 4 om kleine schroeven te schroeven
| 5 - 9 | om schroeven in zacht materiaal te schroeven |
| 10 - 14 | om schroeven in hard en zacht materiaal te schroeven |
| 15 - 19 | om schroeven in hard hout te schroeven |
| 20 - 22 | om grotere schroeven te schroeven |
BOREN
Schuif de selectieschakelaar (9) naar " of " . De instelring kan voor deze bewerking op elk koppel worden ingesteld.
De boor heeft een 2-traps tandwieloverbrenging om op lage ( of hoge ( snelheid te boren of te drijven(ZIE E2). Wanneer de boor in de lage stand wordt gebruikt, neemt de snelheid af en heeft de boor een groter vermogen en koppel. Wanneer de boor in de hoge stand wordt gebruikt, neemt de snelheid toe en heeft de boor minder snelheid en een lager koppel.
WAARSCHUWING: Om te voorkomen dat de tandwielen
beschadigd worden, dient u de boorhouder altijd volledig tot stilstand te laten komen voordat u de draairichting of tandwieloverbrenging verandert.
Wanneer u in een zacht oppervlak boort, gebruik dan een priem om de gewenste boorlocatie te markeren. Hiermee voorkomt u dat het boorbitje wegglijdt wanneer u het begin van het gat maakt. Houd de boor stevig vast en plaats de top van het bitje op het punt waar het gat moet komen. Druk de aan/uitschakelaar in om de boor te starten. Beweeg het boorbitje in het werkobject door net genoeg druk uit te oefenen om het bitje te laten boren. Druk niet te hard en oefen ook geen zijwaartse druk uit om het gat groter te maken.
Hardmetalen bitjes dient u altijd te gebruiken voor beton en steen.
Gebruik wanneer u in metaal boort alleen HSS boorbitjes die in goede staat verkeren. Gebruik altijd een magnetische bithouder wanneer u korte schroevendraaierbits gebruikt. Wanneer
u schroeven draait, breng dan altijd wat vloeibare zeep of soortgelijks aan op de schroefdraad om het schroeven te vergemakkelijken.
SLAGDRIJVER
Schuif de selectieschakelaar (9) naar "☐". De instelring kan voor deze bewerking op elk koppel worden ingesteld.
8. LEGE ACCUPACKS
Om het milieu te beschermen, dient u zich op de juiste wijze van het accupack te ontdoen of het te laten recyclen.
Dit accupack bevat Li-ion accu's. Raadpleeg de gemeente of het vuilophaalbedrijf voor informatie over mogelijke recycle- of afvalcentra waar u het accupack kwijt kunt. Ontlaad uw accupack door het te gebruiken in de boor, haal daarna het accupack uit de boor en plak de contactpunten van het accupack af met stevig plakband om kortsluiting energie-ontlading te voorkomen. Probeer niet een van de onderdelen te openen of te verwijderen.
9. OVERBELASTINGSBEVEILIGING
Bij overbelasting wordt de motor gestopt. Zorg dat de overbelasting van de machine onmiddellijk wordt opgelost en laat de machine gedurende ca. 30 seconden draaien aan de hoogste snelheid zonder belasting om de motor af te koelen.
10. TEMPERATUURAFHANKELIJKE BEVEILIGING TEGEN OVERBELASTING
Bij gebruik volgens de voorschriften kan het elektrische gereedschap niet worden overbelast. Bij te sterke belasting of overschrijding van de toegestane accutemperatuur van 75°C schakelt de elektronica het elektrische gereedschap uit tot het zich weer in het optimale bedrijfstemperatuurbereik bevindt.
11. BESCHERMING TEGEN TE STERK ONTLADEN
De lithiumionaccu is door middel van „Discharging Protection System“ beschermd tegen te sterk ontladen. Als de accu leeg is,
wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt niet meer.
ONDERHOUD
Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap.
BESCHERMING VAN HET MILIEU
Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.
CONFORMITEITVERKLARING
Wij,
POSITEC Germany GmbH
Verklaren dat het product
Beschrijving WORX 3-in-1
slagschroevendraaier op 12V Li-ion-batterij
(280\~289-aanduiding van machinerie, kenmerkend voor snoerloze slagdrijver)
Functie Schroeven en moeren vast- en losmaken met een mechanisme met roterende impact
Overeenkomt met de volgende richtlijnen
Richtlijn Machines 2006/42/ EG
Richtlijn Elektronische Compatibiliteit
2004/108/EG
Directiva respeitante RoHS 2011/65/EU
Standaards in overeenstemming met:
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
De persoon die bevoegd is om het technische bestand te compileren,
Naam: Russell Nicholson
Adres: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK
2012/12/07
Leo Yue
POSITEC Kwaliteitsmanager
-
RETNINGSVÆLGER
-
BL∅DT GUMMI GREB
-
BATTERI *
-
BATTERILÅS
-
TÆND/SLUK-KONTAKT MED VARIABEL HASTIGHEDSKONTROL
-
SYNSBELYSNING
-
FJEDERLÅS
-
VARIABEL KOBLING
-
OMSKIFTER TIL FUNKTIONSMODUS
-
AFNEEMBARE, SLEUTELLOZE BOORHOUDER VAN 10mm
Betjeningen af gearet for hver anvendelse indstilles med omskifteren for funktionsmodus (9). Om de functie te veranderen, schuift u de selectieschakelaar (9) naar de gewenste stand, als volgt:
Schuif de selectieschakelaar (9) naar " ☐ of " . De instelring kan voor deze bewerking op elk koppel worden ingesteld.
Schuif de selectieschakelaar (9) naar "☐". De instelring kan voor deze bewerking op elk koppel worden ingesteld.
8. BORTSKAFFELSE AF EN BRUGT BATTERIENHED
