BEDIENUNGSANLEITUNG WX283.9 WORX

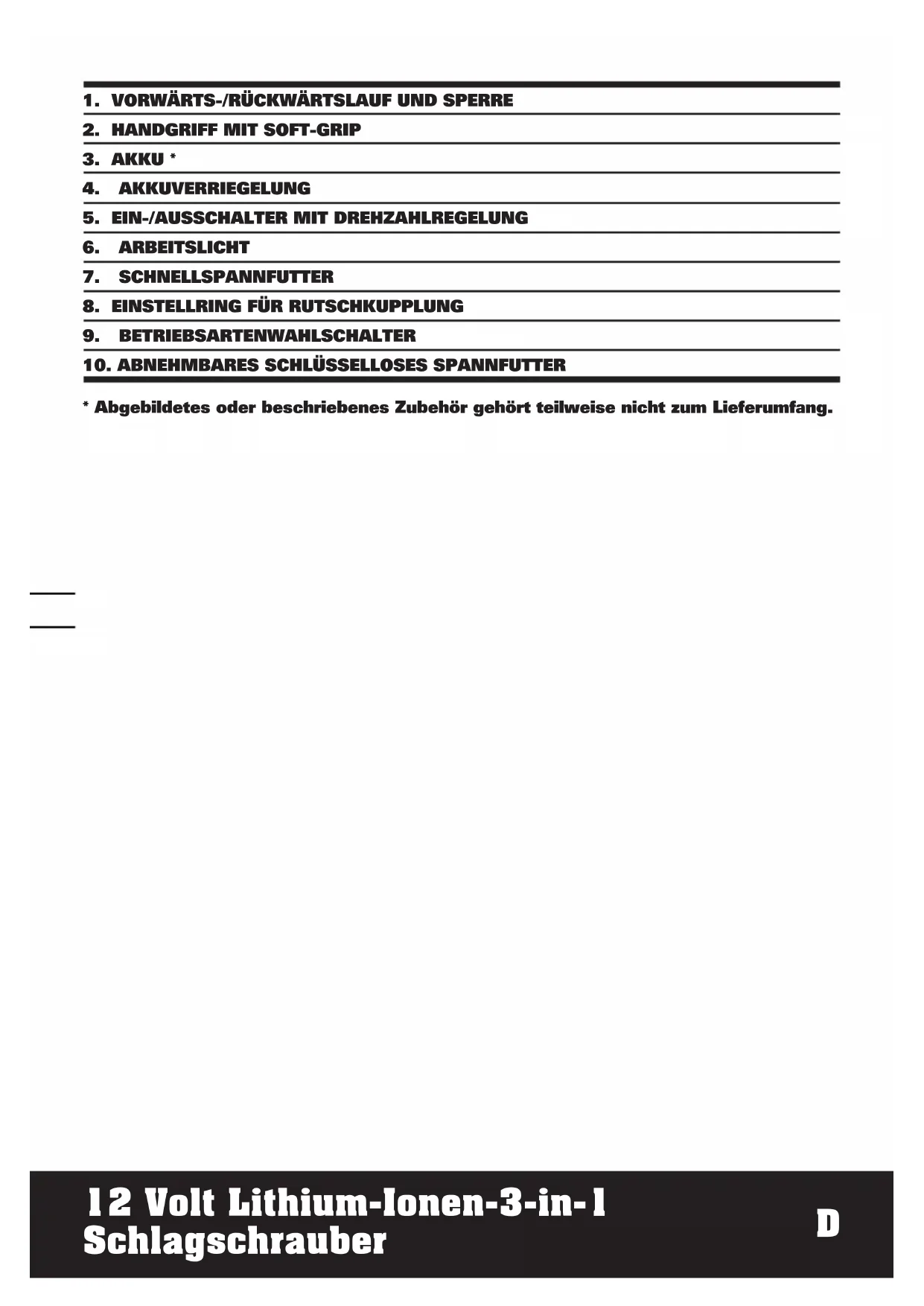

1. VORWÄRTS-/RÜCKWÄRTSLAUF UND SPERRE

5. EIN-/AUSSCHALTER MIT DREHZAHLREGELUNG

7. SCHNELLSPANNFUTTER

8. EINSTELLRING FÜR RUTSCHKUPPLUNG

9. BETRIEBSARTENWAHLSCHALTER

10. ABNEHMBARES SCHLÜSSELLOSES SPANNFUTTER

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.D 12 Volt Lithium-Ionen-3-in-1 Schlagschrauber

TECHNISCHE DATEN Typ WX283 WX283.3 WX283.9 (280~289-Bezeichnung der Maschine, Repräsentant Akku-Schlagschrauber) Spannung 12V Leerlaufdrehzahl Schraubendreher 0-600/min Bohren (Lo-Hi) 0-600/ 0-2200/min Schlagschrauber 0-2200/min Nennschlagzahl 0-3000 /min Max. Drehmo- ment Schlagschrauber 100 N.m Bohren 15 N.m Drehmomentstufen 22 Maximaler Bohr- durchmesser in Holz 20mm Stahl 8mm Spannweite des Spannfutters Sechskantaufnahme: 6.35 mm (1/4”) Gewicht 1.2kg

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

:80.9dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Schlagbohren in Beton Vibrationsemissionswert a

Unsicherheit K= 1.5m/s

WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.D 12 Volt Lithium-Ionen-3-in-1 Schlagschrauber

Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm- Vibrationssyndrom erzeugen. WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WX283 WX283.3 WX283.9

1.3 Ah Li-Ion Batteriepack

1 1 / Ladegerät 3-5Stunde 30min / 2’’ Schraubendreher-Einsätze

Bohrspitzen mit Sechskanteinsteckende

Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.D 12 Volt Lithium-Ionen-3-in-1 Schlagschrauber

ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Nehmen Sie den Akku aus dem

Schlagschrauber, ehe Sie jegliche Arbeiten (auch Einstellarbeiten) am Gerät vornehmen.

2. Setzen Sie das Werkzeug niemals Regen

oder Feuchtigkeit aus.

3. Lagern Sie den Akku nicht an Orten, wo

die Temperatur 40°C übersteigen kann.

4. Laden Sie den Akku ausschließlich bei

Temperaturen zwischen 0°C und 30°C auf. Die ideale Ladetemperatur liegt zwischen 18 und 24°C.

5. Verwenden Sie niemals andere

Ladegeräte oder Akkus als die im Lieferumfang enthaltenen.

6. Vermeiden Sie es, die Anschlüsse des

Akkus mit Schrauben, Nägeln o. ä. kurzzuschließen.

7. Verbrennen Sie den Akku nicht! Er kann

8. Versuchen Sie niemals, einen

beschädigten Akku aufzuladen.

9. Tauschen Sie beschädigte Netzkabel am

Ladegerät sofort aus.

10. Ziehen Sie grundsätzlich den Netzstecker

des Ladegerätes, bevor Sie Verbindungen zum Akkupack herstellen oder trennen.

11. Akkupack und Ladegerät erwärmen sich

beim Laden; dies ist völlig normal.

12. Nehmen Sie ein geladenes Akkupack aus

dem Ladegerät, wenn es nicht gebraucht wird.

13. Nehmen Sie das Akkupack grundsätzlich

gleich aus dem Ladegerät, sobald es voll geladen wurde.

14. Schlagschrauber und Akku erwärmen sich

im Betrieb; dies ist ganz normal.

15. Entsorgen Sie Batterien und Akkus

nicht durch Verbrennen und nicht mit dem Hausmüll. Bringen Sie erschöpfte Batterien und defekte Akkus zu einer geeigneten Sammelstelle.

16. Tragen Sie bei der Arbeit mit Ihrem

Akku-Schlagschrauber einen Gehörschutz. Lärm kann zu irreparablen Gehörschäden führen.

17. Zubehör- und Metallteile können sehr

18. Halten Sie das Werkzeug nur an den

isolierten Griffen, wenn Sie Arbeiten ausführen, bei denen das Werkzeug verborgene Kabel berühren könnte. Bei Kontakt mit einer stromführenden Leitung stehen Metallteile des Werkzeugs unter Spannung und können einen Stromschlag verursachen. WARNUNG: Wenn unter extremen Bedingungen oder nach intensivem Gebrauch Akkuflüssigkeit aus dem Akku austritt und an Ihre Haut gelangt: Spülen Sie die Flüssigkeit sofort mit reichlich Wasser ab. Falls die Flüssigkeit mit den Augen in Berührung kommt, spülen Sie mit reichlich Wasser und suchen Sie umgehend einen Arzt auf. Sicherheitshinweise zum Ladegerät:

1. Lesen Sie das Handbuch vor

Inbetriebnahme des Werkzeuges sorgfältig durch.

2. Das Ladegerät ist nicht für eine

Verwendung im Freien vorgesehen. Setzen Sie das Werkzeug niemals Regen oder Feuchtigkeit aus.

3. Versuchen Sie nicht, Trockenbatterien

aufzuladen.D 12 Volt Lithium-Ionen-3-in-1 Schlagschrauber

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Laden Sie den Akku vor erster Inbetriebnahme.

Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen- Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät. Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr. In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen. Wird der Akku erstmalig oder nach längerer Zeit aufgeladen, akzeptiert er ein Aufladen von nur ca. 60%. Nach mehrmaligen Lade- und Entladezyklen akzeptiert der Akku jedoch ein Aufladen von 100%.

B) ANBRINGEN UND ENTFERNEN DES

AKKUS (Siehe A) Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, und ziehen Sie ihn aus dem Bohrer heraus. Schieben Sie ihn nach dem Aufladen wieder in den Bohrer hinein. Schieben Sie ihn mit leichtem Druck ganz in die Aufnahme hinein.

HINWEISE ZUM BETRIEB

1. BITHALTER, SECHSKANT- ODER

SCHRAUBENDREHERBIT EINSETZEN / SCHNELLSPANNFUTTER – WERKZEUGE ENTNEHMEN (Siehe B) Ziehen Sie den Spannring nach vorne. Setzen Sie das Schraubwerkzeug in das Futter und lassen Sie den Spannring wieder los. Ziehen Sie die die Arretierhülse nach vorne. Nehmen Sie das Werkzeug aus dem Lesen Sie diese Bedienungsanleitung gut durch, bevor Sie die Elektrowerkzeug benutzen. Achtung – Bedienungsanleitung lesen! Beim Arbeiten mit der Elektrowerkzeug, tragen Sie eine Schutzbrille. Tragen Sie Gehörschutz, Wenn Sie die Elektrowerkzeug benutzen. Tragen Sie eine Staubschutzmaske Nicht im Freien verwenden Vor Regen und Feuchtigkeit schützen Nicht verbrennen Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle Akku bei Temperaturen zwischen

Bohrfutter, lassen Sie die Arretierhülse los.

2. EIN/AUS-SCHALTER (Siehe C)

Zum Einschalten des Werkzeugs drücken Sie auf den Schalter. Zum Stoppen lassen Sie den Schalter wieder los. Der Ein/Aus-Schalter bietet zugleich eine Bremsfunktion, die das Bohrfutter augenblicklich stoppt, wenn Sie den Schalter loslassen. Je nach Betätigungsdruck können Sie mit dem Ein-/Ausschalter auch die Drehzahl steuern: Je stärker der Druck, desto größer Drehzahl und Drehmoment. Die Drehzahl wird durch den Druck auf den Schalter reguliert. WARNUNG: Nicht über längere Zeiträume bei niedriger Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen.

3. SCHALTERVERRIEGELUNG

Der Schalter kann in der OFF (AUS)-Position verriegelt werden. Dies vermindert die Gefahr des unbeabsichtigten Anlaufens des Bohrers. Stellen Sie den Laufrichtungswahlschalter in die Mittelposition, um die Schalterverriegelung zu aktivieren.

DREHRICHTUNG(Siehe C) Zum Bohren und Schrauben nutzen Sie den Vorwärtslauf, dieser ist markiert als „ ” (Hebel ist zur linken Seite umgelegt). Nutzen Sie die Rücklauffunktion, markiert als „ ” (Hebel ist zur rechten Seite umgelegt) nur, um Schrauben herauszudrehen oder um eingeklemmte Bohrer herauszuholen. WARNUNG: Warten Sie immer, bis der Motor völlig stillsteht, ehe Sie die Geschwindigkeit oder die Drehrichtung ändern; andernfalls kann das Getriebe beschädigt werden.

5. BOHRFUTTEREINSTELLUNG (Siehe D)

Es wird empfohlen, das abnehmbare Bohrfutter im Bohrmodus zu verwenden. Halten Sie die hintere Hülse des Schnellspannbohrfutters fest und drehen Sie die vordere Hülse in Drehrichtung, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Bit zwischen die Bohrfutterbacken und drehen Sie den vorderen Teil des Bohrfutters wieder in Gegenrichtung. Achten Sie darauf, dass das Bit genau in der Mitte des Bohrfutters sitzt. Abschließend ziehen Sie das Bohrfutter fest an. Der Bohrer ist nun richtig im Bohrfutter eingespannt.

Das Arbeitslicht leuchtet bereits bei geringem Druck auf den Ein-Aus-Schalter, das Gerät läuft aber noch nicht an . Wenn Sie den Ein-/ Ausschalter loslassen, geht das Licht wieder aus. LED-Beleuchtung für bessere Sicht an dunklen Stellen. Die LED informiert Sie auch über den Energiestand des Akkus. Bei niedrigem Energiestand blinkt die LED.

Mit dem Betriebsarten-Wahlschalter (9) können Sie die richtige Betriebsart für jeden Anwendungszweck auswählen. Für den Wechsel zwischen den Funktionen schieben Sie den Funktionsmodus-Wahlschalter (9) wie folgt auf den gewünschten Betriebsmodus: Schraubendreher (Siehe E1)

Bohren (Siehe E2) Schlagschrauber (Siehe E3) WARNUNG: Der Betriebsart- Umschalthebel darf nur bei Stillstand der Maschine verstellt werden. Doch wenn sich der Hebel nicht ohne weiteres verstellen lässt, drücken Sie den Ein-Aus-Schalter leicht, um die Spindel in Drehung zu versetzen. Nun sollte sich der Hebel verstellen lassen. SCHRAUBENDREHER Schieben Sie den Funktionsmodus- Wahlschalter (9) auf die Markierung “ ”. Das Drehmoment wird durch Verdrehen des Drehmomenteinstellrings eingestellt(Siehe F). Das Drehmoment wird größer, wenn Sie den Drehmomenteinstellring in Richtung größere Einstellwerte drehen. Das Drehmoment wirdD 12 Volt Lithium-Ionen-3-in-1 Schlagschrauber

kleiner, wenn Sie den Drehmomenteinstellring in Richtung kleinere Einstellwerte drehen. Nutzen Sie folgende Einstellungen:

1 - 4 Zum eindrehen kleiner schrauben

Zum eindrehen von schrauben in weiches material

Zum eindrehen von schrauben in weiches und hartes material

Zum eindrehen von schrauben in hartes holz

20 - 22 Zum eindrehen größerer schrauben

BOHREN Schieben Sie den Funktionsmodus- Wahlschalter (9) auf die Markierung “ ” oder “ ”. Der Einstellring kann für diesen Betriebsvorgang in beliebigen Drehmomenten ausgerichtet werden. Die Bohrmaschine hat eine 2-Gangschaltung für Bohren und Schrauben mit niedriger LO ( ) oder hoher HI ( ) Drehzahl(Siehe E2). In der Geschwindigkeitsstufe LO arbeitet die Bohrmaschine mit niedriger Geschwindigkeit; Leistung und Drehmoment sind jedoch höher. In der Geschwindigkeitsstufe HI arbeitet die Bohrmaschine dagegen mit höherer Geschwindigkeit; Leistung und Drehmoment sind jedoch geringer. WARNUNG: Warten Sie immer, bis der Motor völlig stillsteht, ehe Sie die Geschwindigkeit oder die Drehrichtung ändern; andernfalls kann das Getriebe beschädigt werden. Verwenden Sie beim Bohren in hartes Material einen Körner, um den gewünschten Bohrungspunkt zu markieren. Ein kleiner Körnerpunkt verhindert, dass der Bohrer beim Anbohren verläuft. Halten Sie das Werkzeug fest und setzen Sie die Bohrerspitze auf den Bohrpunkt. Starten Sie den Bohrer durch Betätigen des Schalters. Bringen Sie ausreichend Kraft auf, damit die Bohrerspitze sich in das Material arbeitet. Versuchen Sie jedoch niemals, den Bohrer mit Gewalt oder durch seitlichen Druck weiter in das Material zu treiben. Für Arbeiten in Mauerwerk und Beton sollten Sie immer Wolframkarbidbohrer verwenden. Für Arbeiten in Metall sollten Sie ausschließlich HSS-Bohrer in einwandfreiem Zustand verwenden. Verwenden Sie beim Arbeiten mit kurzen Schrauberklingen immer einen magnetischen Bit-Halter (nicht inbegriffen). Geben Sie beim Eindrehen von Schrauben eine kleine Menge Seifenwasser o. ä. auf das Gewinde, um das Eindrehen zu erleichtern. SCHLAGSCHRAUBER Schieben Sie den Funktionsmodus- Wahlschalter (9) auf die Markierung “ ”. Der Einstellring kann für diesen Betriebsvorgang in beliebigen Drehmomenten ausgerichtet werden.

Der Umwelt zuliebe sollten Sie ausgediente Akkus vorschriftsmäßig entsorgen oder einem Recycling zuführen. Der Akku enthält Lithiumbatterie. Erkundigen Sie sich bei Ihrer lokalen Abfallentsorgungsstelle über bestehende Recycling- und/oder Entsorgungsmöglichkeiten. Entleeren Sie den Akku in der Kreissäge und nehmen Sie ihn dann heraus. Kleben Sie die metallischen Anschlüsse des Akkus mit Industrieklebeband ab, um zu verhindern, dass durch einen Kurzschluss des Akkus Energie freigesetzt wird. Versuchen Sie unter keinen Umständen, eine der Komponenten zu entfernen oder zu öffnen.

9. ÜBERLASTUNGSSCHUTZ

Bei Überlastung hält der Motor an. Schalten Sie das Gerät aus und warten Sie bis sich das Gerät ausreichend abgekühlt hat bevor Sie wieder einschalten. Verringern Sie die Belastung des Gerätes.

10. TEMPERATURABHÄNGIGER

ÜBERLASTSCHUTZ Bei bestimmungsgemäßen Gebrauch kann das Elektrowerkzeug nicht überlastet werden.D 12 Volt Lithium-Ionen-3-in-1 Schlagschrauber

Bei zu starker Belastung oder überschreitung der zulässigen Akku-Temperatur von 75 °C schaltet die Elektronik das Elektrowerkzeug ab, bis diese wieder im optimalen Betriebstemperaturbereich ist.

11. TIEFENTLADUNGSSCHUTZ

Der Li-Ionen-Akku ist durch die „Discharging Protection System “ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. WARTUNG Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären Hiermit, Dass Unser Produkt Beschreibung WORX 12Volt Lithium-Ionen-3-in-1 Schlagschrauber Typ WX283 WX283.3 WX283.9 (280~289-Bezeichnung der Maschine, Repräsentant Akku-Schlagschrauber) Funktion Anziehen und Lösen von Schrauben und Muttern durch Schlagschraubmechanismus Den Bestimmungen der folgenden Richtlinien entspricht: Maschinenrichtlinie 2006/42/EC EMV-Richtlinie 2004/108/EC RoHS Weisung 2011/65/EU Werte nach: EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Zur Kompilierung der technischen Datei ermächtigte Person, Name: Russell Nicholson Anschrift: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/12/07 Leo Yue POSITEC Qualitätsleiter2322
