Produkttyp	Sladdlös slagborrmaskin
Märke	WORX
Modell	WX283.9
Märkspänning	12 V
Tomgångsvarvtal (skruvdragning)	0-600 varv/min
Tomgångsvarvtal (borrning/slag)	0-2200 varv/min
Slagfrekvens	0-3000 slag/min
Max vridmoment (slag)	100 Nm
Max vridmoment (borrning)	15 Nm
Vridmomentinställning	22 positioner
Borrkapacitet trä	20 mm
Borrkapacitet stål	8 mm
Chuck	Hexagonal 6,35 mm + nyckelfri 10 mm avtagbar
Vikt	1,2 kg
Ljudtrycksnivå	80,9 dB(A)
Ljudeffektnivå	91,9 dB(A)
Vibrationsvärde	3,74 m/s²
Batterityp	Li-ion 1,3 Ah
Laddningstid	3 till 5 timmar
Belysning	Inbyggd LED (kapacitetsindikator)
Funktioner	Skruvdragning, borrning, slagborrning
Skydd	Överbelastning, temperatur, djupurladdning
Underhåll	Rengöring med torr trasa

Vanliga frågor - WX283.9 WORX

Hur laddar man batteriet till borrmaskinen WORX WX283.9 ?

Använd endast medföljande laddare. Laddningstemperaturen ska vara mellan 0°C och 30°C (helst 18-24°C). Första laddningen efter långtidsförvaring når endast cirka 60%; efter flera cykler återgår den till 100%. Ladda inte ett skadat eller varmt batteri.

Vad gör jag om batteriet inte laddas?

Kontrollera att batteriet inte är för varmt (efter intensiv användning): låt det svalna innan laddning. Se till att omgivningstemperaturen är mellan 0°C och 30°C. Om problemet kvarstår, byt ut batteriet mot en original WORX-del.

Hur använder jag slagfunktionen?

Skjut lägesväljaren (9) till symbolen slag (illustrerad med en hammare). Detta läge är avsett för borrning i murverk och betong. Använd hårdmetallborrar. Tryck inte för hårt på verktyget.

Hur ändrar jag rotationshastigheten?

Borrmaskinen har en tvåväxlad växellåda. Använd lägesväljaren (9): låg position (0-600 varv/min) för mer vridmoment, hög position (0-2200 varv/min) för mer hastighet. Ändra aldrig växel medan chucken roterar.

Hur ställer jag in åtdragningsmomentet?

Vrid vridmomentinställningsringen (placerad bakom chucken) till önskat nummer (1 till 22). Låga värden (1-4) passar för små skruvar, höga värden (20-22) för stora skruvar eller borrning. I borr- eller slagläge, ställ in på valfritt moment.

Vad gör jag om chucken inte drar åt ordentligt?

Dra chuckens spännhylsa framåt, sätt i borret helt, släpp sedan chucken. Se till att borret är centrerat mellan käftarna. För en avtagbar chuck, öppna den främre hylsan genom att vrida, sätt i verktyget, dra sedan åt ordentligt genom att vrida den främre delen motsols.

Hur rengör och underhåller jag borrmaskinen?

Använd en torr trasa för att rengöra verktyget. Använd aldrig vatten eller kemiska rengöringsmedel. Håll ventilationsöppningarna rena och förvara verktyget torrt. Ingen smörjning eller användarunderhållbara delar krävs.

Kan jag använda tillbehör som inte medföljer verktyget?

Det rekommenderas att använda tillbehör av god kvalitet från kända märken, köpta hos maskinens återförsäljare. Använd vässade borrar i gott skick. För metallborrning, använd HSS-borrar; för murverk, hårdmetallborrar.

Vad gör jag om verktyget plötsligt stannar under användning?

Detta kan bero på överbelastningsskydd. Minska trycket på verktyget och låt det svalna cirka 30 sekunder i tomgång vid högsta hastighet. Om batteriet är för varmt (över 75°C) stoppar elektroniken verktyget tills det svalnat.

Hur återvinner jag använt batteri?

Ladda ur batteriet helt med verktyget. Ta sedan bort det från maskinen och täck anslutningarna med tjock tejp för att undvika kortslutning. Lämna det på en lokal insamlingsplats eller återvinningscentral enligt miljönormer.

BRUKSANVISNING WX283.9 WORX

Schuif de selectieschakelaar (9) naar "A". Drejningsmomentet justeres ved at dreje justeringsringen (SE F). Drejningsmomentet er højere, när justeringsringen er sat på en højere indstilling. Drejningsmomentet er lavere, när justeringsringen er sat på en lavere indstilling.

ADVARSEL: Hvis en liten mengde elektrolytt skulle lekke

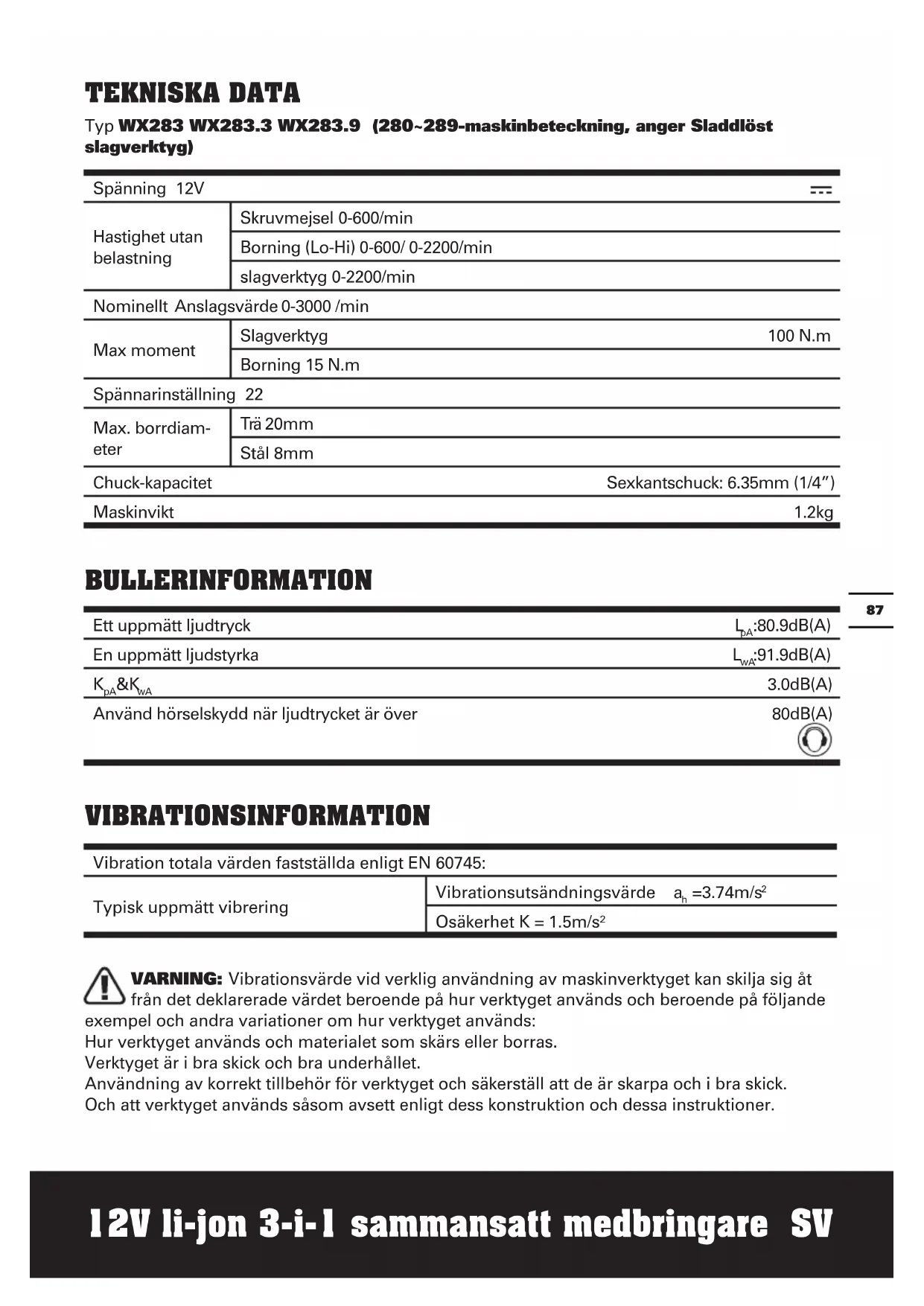

Typ WX283 WX283.3 WX283.9 (280\~289-maskinbeteckning, anger Sladdlöst slagverktyg)

Spänning 12V
Hastighet utan belastning	Skruvmejsel 0-600/min
	Borning (Lo-Hi) 0-600/ 0-2200/min
	slagverktyg 0-2200/min
Nominellt Anslagsvärde 0-3000 /min
Max moment	Slagverktyg 100 N.m
	Borning 15 N.m
Spännarinställning 22
Max. borrdiameter	Trä 20mm
	Stål 8mm
Chuck-kapacitet	Sexkantschuck: 6.35mm (1/4")
Maskinvikt	1.2kg

BULLERINFORMATION

Ett uppmätt ljudtryck	L_pA :80.9dB(A)
En uppmätt ljudstyrka	L_wA :91.9dB(A)
K_pA & K_wA	3.0dB(A)
Använd hörselskydd när ljudtrycket är över	80dB(A)

VIBRATIONSINFORMATION

Vibration totala värden fastställda enligt EN 60745:
Typisk uppmätt vibrering	Vibrationsutsändningsvärde a_h = 3.74m/s^2
	Osäkerhet K = 1.5m/ s^2

WARNING: Vibrationsvärde vid verklig användning av maskinverktyget kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följand

exempel och andra variationer om hur verktyget används:

Hur verktyget används och materialet som skärs eller borras.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.

Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln såsom tiden verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kanligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktygen i temperaturer på 10°C eller lägre.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

	WX283 WX	283.3 WX283.9
1.3 Ah Li-Ion batteripaket	1 1 /
Laddning	3-5tim 30m n /
2" skruvmejselbits	2 2 2
Sexkantigt skaft borrbits	2 2 2
10 mm avtagbar nyckellös chuck	1 1 1

Vi rekommenderar att du köper alla dina tillbehör från samma affär där du köpte verktyget. Använd bra kvalitetstillbehör av ett välkänt märke. Se avsnittet med arbetstips i denna bruksanvisning eller tillbehörets förpackning för mer information. Affärspersonalen kan också hjälpa dig och ge dig råd.

YTTERLIGARE SÄKERHETSFÖRESKRIFTER FÖR DITT SLADDLÖSA SLAGVERKTYG

1. Ta bort batteripacken från slagverktyget innan justeringar utförs.
2. Skydda den mot regn och vatten.
3. Förvara inte batteripaketet vid temperaturer över 40°C.
4. Ladda alltid batteripaketet vid en temperatur mellan 0°C och 30°C. Bästa laddningstemperaturen är 18°C till 24°C.
5. Använd endast medlevererad laddare och batteripaket, inget annat.
6. Undvik att kortsluta batteripaketets poler (skruvar och spikat t.ex.).
7. Bränn inte batteripaketet, det kan explodera.
8. Ladda inte ett skadat batteripaket.
9. Byt ut laddarens nätsladd om den är skadad.
10. Se alltid till att laddaren är bortkopplad från nätspänningen när batteripaketet kopplas till eller kopplas från laddaren.
11. Det är normalt att både laddare och batteripaketet blir varma under laddningen.
12. När batteripaketet är laddat ska det tas bort från laddaren även om det inte ska användas.
13. Ta alltid bort batteripaketet från laddaren omedelbart när det är färdigladdat.
14. Slagverktyget och batteripacken blir varma under arbete, vilket är normalt.
15. Kasta inte batterier i en eld eller bland hushållsavfallet. Fråga kommunens miljöavdelning var och hur du kan lämna batteripaketet.
16. Använd öronskydd när du arbetar med det sladdlösa slagverktyget. Exponering för buller kan orsaka nedsatt hörsel.
17. Tillbehör och metalldelar kan bli mycket varma.
18. Håll verktyget med isolerade greppytor när du utför ett arbete där sågverktyget kan komma i kontakt med dolda sladdar eller sin egen sladd. Kommer man i kontakt med en strömförande sladd

kommer det att leda in ström i verktygets metalldelar och ge användaren en elchock.

WARNING: Om en liten mängd elektolytvätska skulle läcka ut från batteripaketet under extrema temperaturförhållanden eller efter hård belastning, tvätta omedelbart bort vätskan från huden och händerna med rent vatten. Om vätskan kommer i kontakt med ögonen, skölj rikligt med rent vatten och sök omedelbart läkarhjälp.

VARNINGAR RÖRANDE LADDAREN:

1. Innan du använder verktyget, läs noga igenom bruksanvisningen.
2. Batteriladdaren är endast avsedd för inomhusbruk. Skydda den mot regn och vatten.
3. Ladda inte batterier som inte är avsedda att laddas.

SYMBOLER ANVÄNDARHANDLEDNING

För att minska risken för skador måste användaren läsa bruksanvisningen

Varning

Använd skyddsglasögon

Använd hörselskydd

Använd skyddsmask mot damm

Får endast användas inomhus

Får ej utsättas för regn eller vatten

Bränn inte

Kasta inte batterier i soptunnan. Lämna batterier som är slut till ett uppsamlingsställe

Ladda alltid batteripaketet vid en temperatur på 0°C till 30°C

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

ÄNDAMÅLSENLIG ANVÄNDNING

Verktyget är avsett för att fästa och lossa bultar, muttrar och olika gångade hållare.

INNAN ENHETEN TAS I BRUK A) LADDNING AV BATTERIPAKETET

Den medföljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare.

Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets: Då upphör verktygshållaren att rotera.

I en varm miljö eller efter massiv användning, kan batteripaketet blir alltför varmt för att kunna laddas. Låt batteriet svalna före laddning.

När batteriet laddas för första gången eller efter långvarig förvaring, kan det bara ta emot ca. 60% laddning. Men efter åtskilliga laddnings- och urladdningscykler kan batteriet ta emot 100% laddning.

B) TA BORT ELLER SÄTTA I BATTERIPAKETET (Se A)

Tryck på batteripaketets spärrhake och ta bort batteriet från borrmaskinen. Efter laddningen skjut i batteripaketet i borrmaskinens batteriport. En enkel skjutning och ett lätt tryck är tillräckligt.

ANVÄNDARHANDLEDNING

1. ISÄTTNING/BORTTAGNING AV BORRHÅLLARE, KONTAKT OCH SKRUVMEJSELBORR (Se B)

Dra spännlåshylsan framåt. Sätt i önskat borr helt i chucken och lossa spännlåshylsan. Dra spännlåshylsan (7) framåt. Ta ut verktyget ur chucken och lossa spännlåshylsan.

2. AVTRYCKARKNAPP (Se C)

Tryck ner för att starta och stoppa ditt verktyg. Till/Från-strömbrytaren innehåller också en bromsfunktion, som omedelbart stoppar chucken när du snabbt släpper ut strömbrytarknappen.

Det finns även en variabel hastighetsomkopplare som ger högre hastighet och vridmoment med ökat utlösartryck. Varvtalet styrs av tryckkraften på strömbrytaren.

WARNING: Om borrmaskinen körs en längre period med lågt varvtal en invändigt mycket varm.

3. STRÖMBRYTARLÅS

Riktningsväljaren kan användas för att låsa strömbrytaren så att borrmaskinen inte kan startas oavsiktligt. För att låsa strömbrytaren ställs riktningsväljaren i mellanläget.

4. OMVÄND RIKTNING (Se C)

För borrning och skruvning med framåtrotering använder du “◀”(spaken flyttas till vänster). Använd bara bakåtrotering märkt med “▶”(spaken flyttas till höger) för att ta bort skruvar eller lossa på ett fastklämt borrjärn.

WARNING: Försök aldrig ändra rotationsriktningen när chucken ar. Vänta tills den har stannat helt!

5. JUSTERING AV CHUCKEN (Se D)

Löstagbar chuck föreslås för användning i borrläget.

Grip tag i bakre hylsan på snabbchucken och vrid främre hylsan i rotationsriktningen tills verktyget kan skjutas in. Sätt in borret mellan chuckens backar och håll borret mitt emellan backarna. Vrid sedan främre delen av chucken medurs för att klämma fast borret.

6. ARBETSLAMPA

Du tänder lampan genom att trycka på på/av-omkopplaren. När du släpper upp på/av-omkopplaren slocknar lampan.

LED belysning ökar synligheten rejält för mörka eller instängda områden. LED är också en batterikapacitetsindikator. Den kommer att blinka när effekten blir låg.

7. FUNKTIONSLÄGESVAL

Användningen av växellådan för varje applikation är inställd med funktionslägesvalknappen (9). För att växla mellan funktionerna, skjut funktionslägesväljaren (9) till önskat driftläge enligt följande:

	Skruvmejsel (Se E1)
	Borning (Se E2)
[OCTD]	Slagverktyg (Se E3)

WARNING: Lägesomkopplaren får användas endast efter att maskinen har stannat helt. Men om omkopplaren går trägt kan du trycka till försiktigt på strömbrytaren så att maskinaxeln vrids något och därefter ställa omkopplaren i önskat läge.

SKRUVMEJSEL

Skjut funktionslägesväljaren (9) till märkningen "

Momentet kan ställas in genom att ringen för momentinställning vrids(SE F). Momentet blir större när ringen för momentinställning vrids till ett högre värde. Momentet blir mindre när ringen för momentinställning vrids till ett lägre värde.

Gör inställningen så här:

1 - 4 För idragning av små skruvar
5 - 9	För idragning av skruvar i mjukt material
10 - 14	För idragning av skruvar i jämnt och hårt material
15 - 19	För idragning av skruvar i hårt trä
20 - 22	För idragning av större skruvar

BORNING

Skjut funktionslägesväljaren (9) till märkningen "eller" "lusteringsringen kan ställas in på önskat vridmomentnivå för detta arbete.

Borrmaskinen har en växel för två hastigheter avsedda för borning eller drivning med lågt (märkt eller högt (märkt) varvtal (SE E2). När borrmaskinen körs inom det låga varvtalsområdet har den stor kraft och stort moment. När borrmaskinen körs inom det höga varvtalsområdet har den mindre kraft

och moment.

WARNING: För att hindra att växeln skadas, se till att chucken stannat nnan rotationsriktningen eller n ändras.

Vid borrning i en jämn hård yta, använd en körnare för att markera hålets placering. Detta hindrar att borret vandrar bort från den avsedda punkten när borret roterar. Håll verktyget stadigt och placera borrspetsen där hålet ska borras. Tryck in strömbrytaren för att starta verktyget. Tryck borret tillräckligt hårt mot arbetsstycket för att borret ska skära. Tryck inte åt sidan och försök inte vidga hålet med borret.

Använd endast borr med hårdmetallskär vid borrning i

betong eller tegel. Använd endast HSS-borr i gott skick för borrning i metall. Använd alltid en magnetisk bit-hållare vid användning av korta skruv-bits. Vid idragning av skruvar kan det vara bra att lägga en droppe vätska på skruvens gångor för att underlätta idragningen.

SLAGVERKTYG

Skjut funktionslägesväljaren (9) till märkningen " Justeringsringen kan ställas in på önskat vridmomentnivå för detta arbete.

8. HANTERING AV FÖRBRUKADE BATTERIPAKET

Var rädd om naturen och lämna batteripaketet enligt lagar och förordningar. Batteripaketet innehåller Li-ion-batterier. Fråga kommunens miljöavdelning var och hur du kan lämna batteripaketet. Ladda ur batteriet helt genom att köra maskinen och ta sedan bort batteripaketet från maskinen. Tejpa sedan över batteripaketets anslutningspoler med kraftig tejp för att förhindra kortslutning och urladdning. Försök inte öppna batteripaketet eller ta bort delar från batteripaketet.

9. ÖVERBELASTNINGSSKYDD

Vid överbelastning stannar motorn. Avlasta

genast maskinen och låt den svalna i cirka 30 sekunder med högsta hastighet utan belastning.

10. TEMPERATURBEROENDE ÖVERBELASTNINGSSKYDD

Om elverktyget används på ändamålsenligt sätt kan det inte överbelastas. Vid för kraftig belastning eller om tilllåten batteritemperatur på 75°C överskrids, kopplar elektroniken bort elverktyget tills det åter uppnått optimal drifttemperatur.

11. DJUPURLADDNINGSSKYDD

Litium-jonbatteriet år med " Discharging Protection System" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.

UNDERHÅLL

Ditt verktyg kräver inte extra smörjning eller underhåll.

Det finns inga delar som kan repareras av användaren i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla arbetskontroller fria från damm. Ser du gnistor i ventileringsöppningarna, är det normalt och kommer inte att skada till verktyg.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall.

Återanvänd där det finns anläggningar

för det. Kontakta dina lokala myndigheter eller Íterförsäljare för Ítervinningsríd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar att denna produkt,

Beskrivning WORX 12V li-jon 3-i-1

sammansatt medbringare

(280\~289-maskinbeteckning, anger

Sladdlöst slagverktyg)

Funktion Dra åt och lossa skruvar,

muttrar med en roterande slagmekanism

Uppfyller följande direktiv,

Maskindirektiv 2006/42/EC

Elektromagnetiskt kompatibilitetsdirektiv

2004/108/EC

RoHS Direktiv 2011/65/EU

Standarder överensstämmer med:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Personen som godkänts att sammanställa den tekniska filen.

Namn: Russell Nicholson

POSITEC Kvalitetsdirektör
