WX283.9 - дрель WORX - Бесплатное руководство пользователя

Тип продукта	Беспроводная ударная дрель
Бренд	WORX
Модель	WX283.9
Номинальное напряжение	12 В
Скорость холостого хода (шуруповерт)	0-600 об/мин
Скорость холостого хода (сверление/удар)	0-2200 об/мин
Частота ударов	0-3000 ударов/мин
Максимальный крутящий момент (удар)	100 Н·м
Максимальный крутящий момент (сверление)	15 Н·м
Регулировка крутящего момента	22 положения
Диаметр сверления по дереву	20 мм
Диаметр сверления по металлу	8 мм
Патрон	Шестигранный 6,35 мм + быстрозажимной 10 мм съёмный
Вес	1,2 кг
Уровень звукового давления	80,9 дБ(А)
Уровень звуковой мощности	91,9 дБ(А)
Вибрация	3,74 м/с²
Тип аккумулятора	Li-ion 1,3 А·ч
Время зарядки	3-5 часов
Подсветка	Встроенный светодиод (индикатор заряда)
Функции	Шуруповерт, сверление, удар
Защита	От перегрузки, температуры, глубокого разряда
Уход	Очистка сухой тканью

Часто задаваемые вопросы - WX283.9 WORX

Как зарядить аккумулятор дрели WORX WX283.9?

Используйте только прилагаемое зарядное устройство. Температура зарядки должна быть в пределах 0°C до 30°C (идеально 18-24°C). Первая зарядка после длительного хранения достигает только 60%; после нескольких циклов она возвращается к 100%. Не заряжайте поврежденный или горячий аккумулятор.

Что делать, если аккумулятор не заряжается?

Проверьте, не слишком ли горячий аккумулятор (после интенсивного использования): дайте ему остыть перед зарядкой. Убедитесь, что температура окружающей среды находится в пределах 0°C и 30°C. Если проблема не исчезнет, замените аккумулятор на оригинальную деталь WORX.

Как использовать режим удара?

Сдвиньте переключатель режимов (9) на символ удар (изображен молоток). Этот режим предназначен для сверления кирпича и бетона. Используйте сверла из карбида вольфрама. Не оказывайте чрезмерного давления на инструмент.

Как изменить скорость вращения?

Дрель имеет двухскоростной редуктор. Используйте переключатель режимов (9): нижнее положение (0-600 об/мин) для большего крутящего момента, верхнее положение (0-2200 об/мин) для большей скорости. Никогда не меняйте скорость при вращающемся патроне.

Как отрегулировать крутящий момент?

Поверните кольцо регулировки крутящего момента (расположено за патроном) на нужное число (от 1 до 22). Низкие значения (1-4) подходят для маленьких винтов, высокие (20-22) для больших винтов или сверления. В режиме сверления или удара установите любое значение.

Что делать, если патрон неправильно зажимает?

Потяните зажимной патрон вперед, вставьте сверло до упора, затем отпустите патрон. Убедитесь, что сверло центрировано между кулачками. Для съемного патрона откройте переднюю втулку вращением, вставьте инструмент, затем плотно затяните, вращая переднюю часть в противоположном направлении.

Как чистить и обслуживать дрель?

Используйте сухую ткань для очистки инструмента. Никогда не используйте воду или химические очистители. Держите вентиляционные щели чистыми, а инструмент в сухом месте. Смазка или замена деталей пользователем не требуется.

Можно ли использовать аксессуары, не входящие в комплект?

Рекомендуется использовать аксессуары хорошего качества и известных брендов, приобретенные у дилера машины. Используйте острые и исправные сверла. Для сверления металла используйте сверла HSS; для кирпича и бетона — сверла из карбида вольфрама.

Что делать, если инструмент внезапно остановился во время работы?

Это может быть связано с защитой от перегрузки. Ослабьте давление на инструмент и дайте ему остыть около 30 секунд на холостом ходу на максимальной скорости. Если аккумулятор слишком горячий (выше 75°C), электроника останавливает инструмент до остывания.

Как утилизировать использованный аккумулятор?

Полностью разрядите аккумулятор, используя инструмент. Затем извлеките его из машины и заклейте контакты толстой изолентой, чтобы избежать короткого замыкания. Сдайте его в местный пункт сбора или центр переработки в соответствии с экологическими нормами.

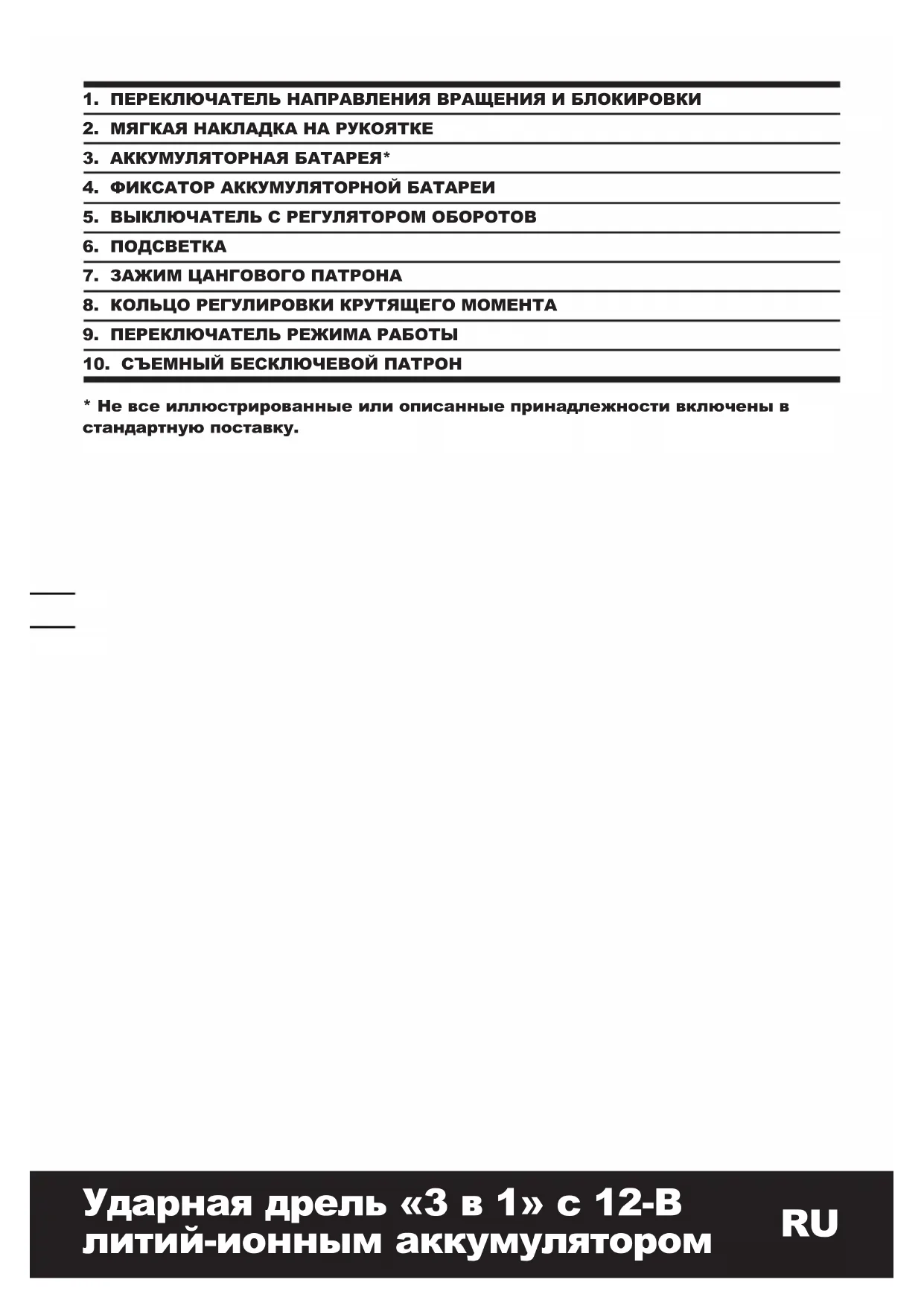

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WX283.9 WORX

1. ПЕРЕКЛЮЧАТЕЛЬ НАПРАВЛЕНИЯ ВРАЩЕНИЯ И БЛОКИРОВКИ
2. МЯГКАЯ НАКЛАДКА НА РУКОЯТКЕ
3. АККУМУЛЯТОРНАЯ БАТАРЕЯ*
4. ФИКСАТОР АККУМУЛЯТОРНОЙ БАТАРЕИ
5. ВЫКЛЮЧАТЕЛЬ С РЕГУЛЯТОРОМ ОБОРОТОВ
6. ПОДСВЕТКА
7. ЗАЖИМ ЦАНГОВОГО ПАТРОНА
8. КОЛЬЦО РЕГУЛИРОВКИ КРУТЯЩЕГО МОМЕНТА
9. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА РАБОТЫ
10. СЪЕМНЫЙ БЕСКЛЮЧЕВОЙ ПАТРОН

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Моделей WX283 WX283.3 WX283.9 (280\~289-обозначение инструмента, Беспроводной ударный инструмент)

Номинальное напряжение 12В
Скорость без нагрузки	отверточные 0-600/мин
	Сверление (Lo-Hi) 0-600/ 0-2200/мин
	Беспроводной ударный инструмент 0-2200/мин
Частота ударов 0-3000/мин
Максимальный момент	Беспроводной ударный инструмент 100Нм
	Сверление 15Нм
Регулировка крутящего момента 22
Макс. диаметр сверления	Дерево 20мм
	Сталь 8мм
Зажим патрона Шестигранный: 6.35мм(1/4")
Вес 1.2кг

ХАРАКТЕРИСТИКИ ШУМА

Звуковое давление L	_pA :80.9Дб(А)
Акустическая мощность	L_wA :91.9Дб(А)
K_pA \& K_wA	3.0Дб(А)
Максимально допустимое звуковое давление без использования средств защиты	80Дб(А)

ХАРАКТЕРИСТИКИ ВИБРАЦИИ

Суммарные значения вибрации, определенные согласно EN60745:
Измеренная вибрация	Уровень вибрации a_h = 3.74 м/с^2
	Погрешность K = 1.5 м/с^2

ВНИМАНИЕ: вибрация, производимая при работе механизированного инструмента,

может отличаться от заявленных значений в зависимости от способов использования

устройства. Ниже перечислены некоторые условия, от которых зависит интенсивность вибрации:

Способ использования инструмента и свойства обрабатываемого материала.

Состояние инструмента и уровень техобслуживания.

Тип используемых принадлежностей и их техническое состояние.

Используемые рабочие инструменты, соответствие применения инструментов их назначению.

При неправильном обращении данное устройство может стать причиной

синдрома дрожания рук.

ВНИМАНИЕ: для точной оценки воздействия вибрации во время эксплуатации необходимо также учитывать все этапы рабочего процесса, включая время, когда устройство выключено или включено, но бездействует. Эти перерывы значительно снижают общее влияние вибрации в ходе всего рабочего цикла.

Следующие рекомендации помогут снизить опасность воздействия вибрации при работе.

ВСЕГДА пользуйтесь только острыми инструментами (резцами, сверлами, пилами и т.д.).

Проводите техобслуживание в соответствии с указаниями, тщательно смазывайте устройство в соответствующих местах.

Если устройство используется регулярно, приобретите противовибрационные средства.

Избегайте применения устройства при температурах ниже 10°C.

Распределите задачи так, чтобы работы, сопровождающиеся высоким уровнем вибрации, проводились через большие промежутки времени.

ПРИНАДЛЕЖНОСТИ

	WX283 WX	283.3 WX283.9
Li-Ion аккумулятор 1.3 Ач	1 1 /
Зарядное устройство	3-5час 30мин /
2” Отверточные насадки	2 2 2
Сверла с шестигранным хвостовиком	2 2 2
10-мм съемный бесключевой патрон	1 1 1

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности с указанием общеизвестной торговой марки. За более подробной информацией обратитесь к разделу «Рекомендации по использованию инструмента» в этой инструкции или сведениям на упаковке принадлежностей. Помощь и консультацию можно также получить у продавца.

ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ УДАРНОГО ИНСТРУМЕНТА

1. Удалите аккумулятор перед регулировкой шуруповерта.
2. Не подвергайте аккумуляторную сабельную пилы воздействию воды или дождя.
3. Не храните аккумулятор при температуре свыше 40°C.
4. Всегда заряжайте аккумулятор при температуре от 0°C до 30°C. Идеальной для зарядки является температура от 18°C до 24°C.
5. Используйте только входящие в комплект зарядное устройство и аккумулятор.
6. Избегайте короткого замыкания контактов аккумулятора (винты и гвозди).
7. Не нагревайте и не пытайтесь сжечь аккумулятор, он может взорваться.
8. Не заряжайте поврежденный аккумулятор.
9. Не заряжайте не подлежащие зарядке батареи.
10. Заменяйте кабель зарядного устройства в случае любых повреждений.
11. Всегда отключайте электропитание зарядного устройства перед подсоединением или отсоединением аккумулятора.
12. Аккумулятор и зарядное устройство во время зарядки нагреваются, это нормально.
13. Если аккумулятор не используется, снимите заряженный аккумулятор с зарядного устройства.
14. При эксплуатации ударный шуруповерт и аккумулятор нагреваются, это нормально.
15. Не сжигайте вышедшие из строя аккумуляторы и не выбрасывайте их вместе с бытовым мусором. Для защиты окружающей среды они подлежат переработке. Сдайте негодные аккумуляторы в ближайший центр утилизации и переработки.
16. При работе с аккумуляторным

шуруповертом используйте средства защиты слуха. Воздействие шума может привести к повреждению слуха.

1. Во время работы принадлежности и металлические части могут сильно нагреваться.

2. Держите инструмент изолированной поверхностью захвата при исполнении операций, когда режущий инструмент может контактировать со скрытой проводкой. Контакт с проводом под напряжением может подвергнуть металлические части инструмента напряжению и поразить оператора.

ПРЕДУПРЕЖДЕНИЕ! В случае утечки небольшого количества электролита из аккумулятора при экстремальных температурах или после интенсивного использования, немедленно смойте его с кожи, используя чистую воду. В случае попадания в глаза тщательно промойте их чистой водой и срочно обратитесь за медицинской помощью.

Предостережения для зарядного устройства:

1. Перед использованием инструмента, внимательно прочитайте руководство по эксплуатации.
2. Зарядное устройство предназначено для использования только в закрытых помещениях. Не подвергайте аккумуляторный шуруповерт воздействию воды или дождя.
3. Не заряжайте не подлежащие зарядке батареи.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для сокращения риска травмы пользователь должен прочитать руководство по эксплуатации прибора

Предупреждение

Наденьте защитные очки

Наденьте защитные наушники

Наденьте респиратор

Использовать только в помещении

Не подвергать воздействию дождя или воды

Не поджигать

Не выбрасывайте аккумуляторы. Возвратите использованные аккумуляторы на местный пункт сбора или утилизации

Всегда заряжайте аккумулятор при температурах от 0€С до 30€С.

ЭКСПЛУАТАЦИЯ

ВНИМАНИЕ: Перед использованием инструмента, внимательно прочитайте одство по эксплуатации.

ПРИМЕНЕНИЕ ПО НАЗНАЧЕНИЮ

Данный инструмент предназначен для завинчивания и отвинчивания болтов, гаек и других резьбовых крепежных деталей.

ПЕРЕД ЭКСПЛУАТАЦИЕЙ А) ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Зарядное устройство, входящее в комплект поставки, соответствует литиево-ионной аккумуляторной батарее, установленной в приборе. Не используйте другие зарядные устройства. Литиево-ионная аккумуляторная батарея защищена от глубокой разрядки. При полной разрядке батареи прибор выключается посредством защитной цепи. Патрон инструмента перестанет вращаться. В условиях повышенной температуры и после длительного использования блок батарей может перегреться и не заряжаться. Дайте аккумуляторной батарее остыть перед зарядкой. При первой зарядке аккумуляторной батареи или после длительного хранения аккумуляторная батарея может зарядиться только на 60%. Однако после нескольких циклов зарядки и разрядки аккумуляторная батарея полностью зарядится.

В) СНЯТИЕ И УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ (Рис.А)

Нажмите на фиксатор аккумуляторной батареи и извлеките ее из дрели. Вставьте заряженную аккумуляторную батарею в дрель. Для фиксации батареи достаточно легкого нажатия.

ЭКСПЛУАТАЦИЯ

1. ВСТАВКА ДЕРЖАВКИ РЕЗЦА, МУФТЫ ИЛИ НАКОНЕЧНИКА ОТВЕРТКИ / ИЗВЛЕЧЕНИЕ ДЕРЖАТЕЛЯ НАСАДОК, НАСАДКИ ПОД ГАЙКУ ИЛИ ОТВЕРТКИ (Рис. В)

Потяните зажим цангового патрона вперед.

Полностью вставьте требуемую насадку в патрон и отпустите зажим цангового патрона. Потяните зажим цангового патрона (7) вперед. Извлеките насадку из патрона и отпустите зажим цангового патрона.

2. ВЫКЛЮЧАТЕЛЬ С ФУНКЦИЕЙ ТОРМОЗА (Рис. С)

Нажмите для включения и отпустите для выключения вашего инструмента. Выключатель оснащен функцией тормоза, которая немедленно останавливает патрон, когда вы быстро отпускаете выключатель. Также существует переключатель регулируемой скорости, который обеспечивает большую скорость и скручивающий момент с повышенным усилием спуска. Скорость регулируется количеством спусков курка переключателя.

ВНИМАНИЕ: Не работайте длительное время на малой

скорости, это может привести к перегреву инструмента.

3. БЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ

Выключатель можно заблокировать в выключенном положении. Это позволяет исключить вероятность случайного включения, когда инструмент не используется. Для блокировки выключателя установите переключатель направления вращения в среднее положение.

Для сверления и ввертывание винтов используйте вращение вперед, обозначенное “◀◀рычаг повернут влево). Используйте только обратное вращение, обозначенное “▶◀◀рычаг повернут вправо) для удаления винтов или освобождения застрявшей головки сверла.

ВНИМАНИЕ: Никогда не изменяйте направление

вращения при вращающемся патроне, дождитесь его полной остановки!

5. БЫСТРОЗАЖИМНОЙ ПАТРОН (Рис. D)

Съемный патрон рекомендуется использовать в режиме сверления.

Заблокируйте шпиндель, установив переключатель направления движения в среднее положение. Для открытия кулачков патрона проверните его переднюю часть против часовой стрелки. Вставьте сверло между кулачками патрона и проверните переднюю часть патрона в обратном направлении. Убедитесь, что сверло находится в центре кулачков патрона. Затем затяните с усилием переднюю часть патрона по часовой стрелке. Теперь сверло надежно зажато в патроне.

6. Подсветка

Для включения подсветки нажмите и удерживайте выключатель. Подсветка выключится, когда вы отпустите выключатель. Светодиодная подсветка освещает темные или закрытые области. Светодиод является также индикатором емкости батареи. При разряде батареи он начинает мигать.

7. ВЫБОР РЕЖИМА РАБОТЫ

Режим работы редуктора для конкретных условий эксплуатации устанавливается переключателем (9) выбора режима работы. Для переключения функций перемещайте переключатель режимов (9) в требуемое положение, как показано ниже:

(W320)	Отверточные (Рис. E1)
(A83N)	Сверление (Рис. E2)
(E27K)	Беспроводной ударный инструмент (Рис. E3)

ВНИМАНИЕ: При использовании

функции выбора переключатель

режимов, использовать только тогда, когда останавливается инструмент. Но когда переключатель не легко переместить, нажмите кнопку включения / выключения слегка повернуть шпинделя, а затем перейти выбора функции переключателя режимов.

ОТВЕРТОЧНЫЕ

Переместите переключатель режимов (9) в положение « 📄».

Крутящий момент регулируется поворотом

кольца регулировки крутящего момента(РИС. F). Крутящий момент увеличивается при установке поворотного кольца на более высокое значение. Крутящий момент уменьшается при установке поворотного кольца на более низкое значение.

Следует установить такие настройки:

1 - 4	Для завинчивания небольших шурупов
5 - 9	Для завинчивания шурупов в мягкий материал
10 - 14	Для завинчивания шурупов в мягкий и твердый материал
15 - 19	Для завинчивания шурупов в твердую древесину
20 - 22	Для завинчивания больших шурупов

СВЕРЛЕНИЕ

Переместите переключатель режимов (9) в положение « 🚗 или « » 🚗 В этом режиме регулировочное кольцо можно установить в положение любого момента. Инструмент оснащен двухскоростной коробкой передач. Переключение скоростей производится с помощью ползункового переключателя, расположенного в верхней части инструмента. При использовании инструмента в диапазоне малых скоростей ( 🚗 дрель имеет большие мощность и крутящий момент. При использовании дрели в диапазоне высоких скоростей ( 🚗 мощность и крутящий момент уменьшаются. (Рис. E2)

ВНИМАНИЕ: Для

предотвращения поломки

коробки передач всегда следует дождаться полной остановки патрона перед сменой направления вращения или переключением передачи.

При засверливании твердой гладкой поверхности используйте кернер для наметки желаемого местонахождения отверстия. Это предотвратит соскальзывание сверла с центра отверстия в начальный момент. Крепко возьмите инструмент в руки и приставьте кончик сверла к намеченному с помощью кернера центру будущего отверстия. Нажмите выключатель для пуска инструмента. Введите сверло в обрабатываемую поверхность, прилагая умеренное давление, достаточное для засверливания материала. Не форсируйте и не прилагайте бокового усилия для углубления отверстия.

Для бетона и каменной кладки всегда следует использовать твердосплавные сверла. При сверлении металла следует использовать только находящиеся в хорошем состоянии сверла из быстрорежущей инструментальной стали (HSS). Всегда используйте магнитный держатель при применении коротких отверток. При завертывании шурупов наносите немного жидкого мыла или аналогичного вещества на резьбу шурупа для облегчения завинчивания.

БЕСПРОВОДНОЙ УДАРНЫЙ ИНСТРУМЕНТ

Переместите переключатель режимов (9) в положение « 1».

В этом режиме регулировочное кольцо можно установить в положение любого момента.

8. УТИЛИЗАЦИЯ

ИЗРАСХОДОВАННОГО АККУМУЛЯТОРА

С целью защиты окружающей среды утилизация аккумулятора должна

Li проводиться соответствующим образом.

Аккумулятор содержит Li-ion батареи.

Проконсультируйтесь в местном органе по утилизации отходов по поводу возможной переработки или утилизации аккумулятора. Разрядите аккумулятор полностью, работая дрелью, затем отсоедините аккумулятор от корпуса дрели и надежно изолируйте контакты аккумулятора для предотвращения короткого замыкания. Не пытайтесь разобрать аккумуляторную батарею или вытащить отдельные компоненты.

9. ЗАЩИТА ОТ ПЕРЕГРУЗКИ

При перегрузке двигатель останавливается. Немедленно снимите нагрузку с двигателя и дайте ему остыть в течение примерно 30 с на

самой высокой скорости без нагрузки.

10. ТЕПЛОВАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ

При использовании по назначению электроинструмент не может быть перегружен. При высокой нагрузке или превышении допустимой температуры аккумулятора в 75°C электроника выключает электроинструмент, пока он не остынет до оптимального диапазона рабочей температуры.

«Electronic Cell Protection (ECP)» – электронная система защищает литиево- ионный аккумулятор от глубокой разрядки. Защитная схема выключает электроинструмент при разряженном аккумуляторе – рабочий инструмент останавливается.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Данный электроинструмент не требует дополнительной смазки или технического обслуживания. В инструменте отсутствуют детали, подлежащие обслуживанию пользователем. Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя. Очищайте от пыли все рабочие органы управления. Незначительное искрение, заметное сквозь вентиляционные отверстия, является нормальным и не наносит вред электроинструменту.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть

доставлены в местный центр утилизации для надлежащей переработки.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Заявляем, что продукция, Марки WORX Ударная дрель Моделей WX283 WX283.3 WX283.9 (280\~289-обозначение инструмента, Беспроводной ударный инструмент) Назначение Завертывание и отвертывание шурупов, винтов и гаек с помощью ударно-вращательного механизма

Соответствует положениям Директив, директива для машин 2006/42/EC директива по электромагнитной совместимости 2004/108/EC директива для RoHS 2011/65/EU

И стандартам

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Лицо с правом комплирования данного технического файла, Имя: Russell Nicholson Адрес: Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

2012/12/07

Leo Yue

Менеджер по качеству POSITEC

WORX
